2017 Alfa Romeo Giulietta Betriebsanleitung (in German)

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
BENZIN-VERSIONEN
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 150.000 Fahrkilometern bzw.
10 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abstände wiederholt werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung. Kontrolle des Zustands/
Verfalldatum des Nachfüllsatzes des Kits „Fix&Go” (für
Versionen/Märkte, wo vorgesehen)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am Armaturenbrett
usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/Märkte, wo vorgesehen, den
Alterungszustand des Motoröls
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.
135

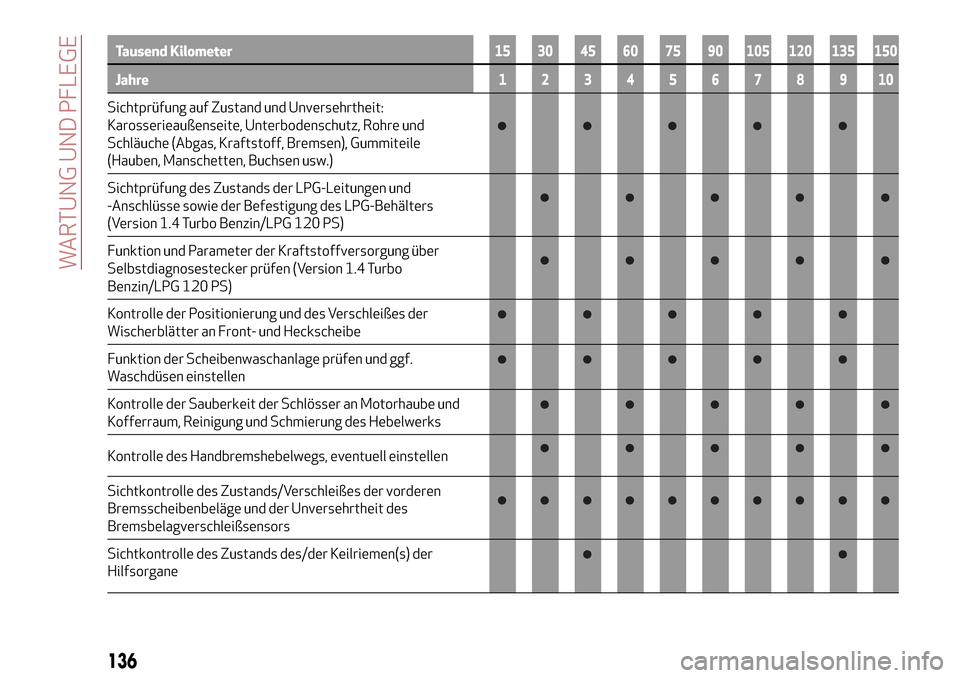

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Sichtprüfung des Zustands der LPG-Leitungen und
-Anschlüsse sowie der Befestigung des LPG-Behälters
(Version 1.4 Turbo Benzin/LPG 120 PS)
Funktion und Parameter der Kraftstoffversorgung über
Selbstdiagnosestecker prüfen (Version 1.4 Turbo
Benzin/LPG 120 PS)
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe
Funktion der Scheibenwaschanlage prüfen und ggf.
Waschdüsen einstellen
Kontrolle der Sauberkeit der Schlösser an Motorhaube und
Kofferraum, Reinigung und Schmierung des Hebelwerks
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
136
WARTUNG UND PFLEGE

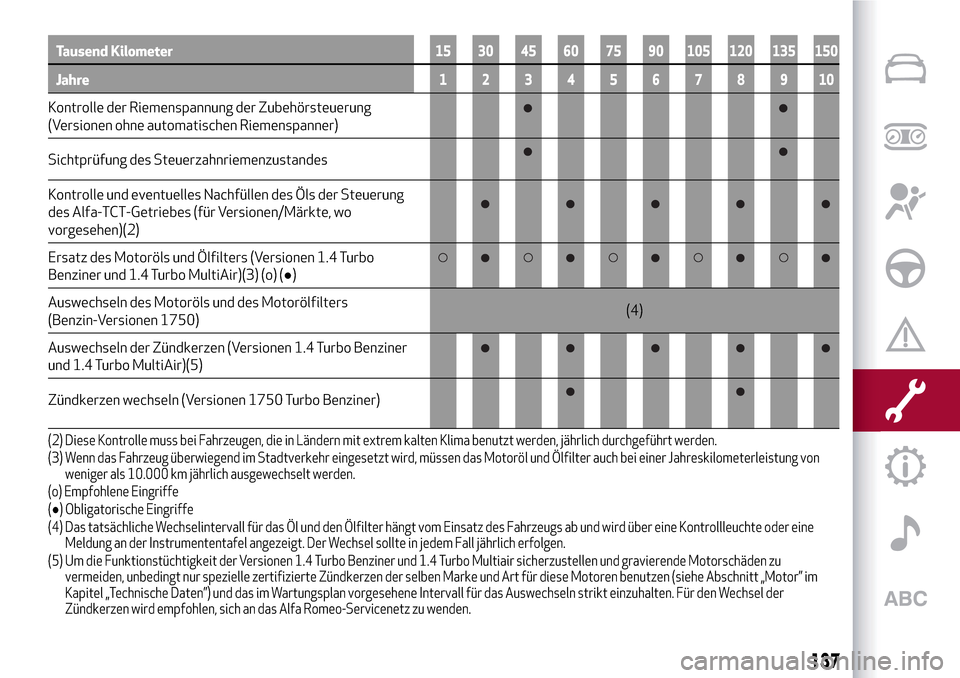

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Sichtprüfung des Steuerzahnriemenzustandes
Kontrolle und eventuelles Nachfüllen des Öls der Steuerung
des Alfa-TCT-Getriebes (für Versionen/Märkte, wo
vorgesehen)(2)
Ersatz des Motoröls und Ölfilters (Versionen 1.4 Turbo
Benziner und 1.4 Turbo MultiAir)(3) (o) (●)
Auswechseln des Motoröls und des Motorölfilters
(Benzin-Versionen 1750)(4)
Auswechseln der Zündkerzen (Versionen 1.4 Turbo Benziner
und 1.4 Turbo MultiAir)(5)
Zündkerzen wechseln (Versionen 1750 Turbo Benziner)
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(3) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von
weniger als 10.000 km jährlich ausgewechselt werden.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
(4) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine
Meldung an der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall jährlich erfolgen.
(5) Um die Funktionstüchtigkeit der Versionen 1.4 Turbo Benziner und 1.4 Turbo Multiair sicherzustellen und gravierende Motorschäden zu
vermeiden, unbedingt nur spezielle zertifizierte Zündkerzen der selben Marke und Art für diese Motoren benutzen (siehe Abschnitt „Motor” im
Kapitel „Technische Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Wechsel der
Zündkerzen wird empfohlen, sich an das Alfa Romeo-Servicenetz zu wenden.
137

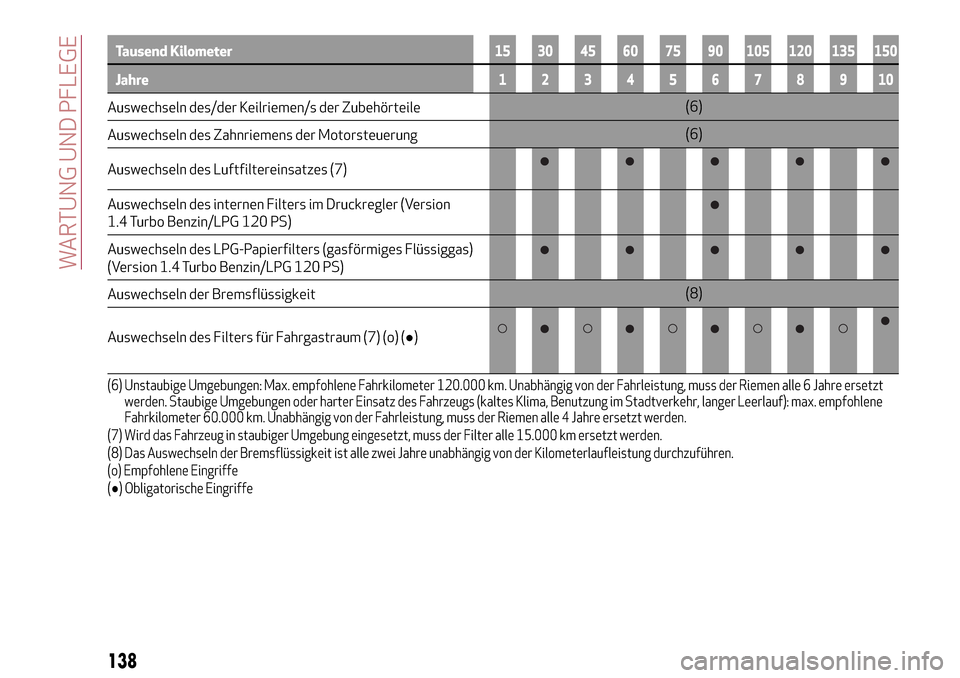

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des/der Keilriemen/s der Zubehörteile(6)
Auswechseln des Zahnriemens der Motorsteuerung(6)
Auswechseln des Luftfiltereinsatzes (7)
Auswechseln des internen Filters im Druckregler (Version
1.4 Turbo Benzin/LPG 120 PS)
Auswechseln des LPG-Papierfilters (gasförmiges Flüssiggas)
(Version 1.4 Turbo Benzin/LPG 120 PS)
Auswechseln der Bremsflüssigkeit(8)
Auswechseln des Filters für Fahrgastraum (7) (o) (●)
(6) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 6 Jahre ersetzt
werden. Staubige Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene
Fahrkilometer 60.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 4 Jahre ersetzt werden.
(7) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(8) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
138
WARTUNG UND PFLEGE

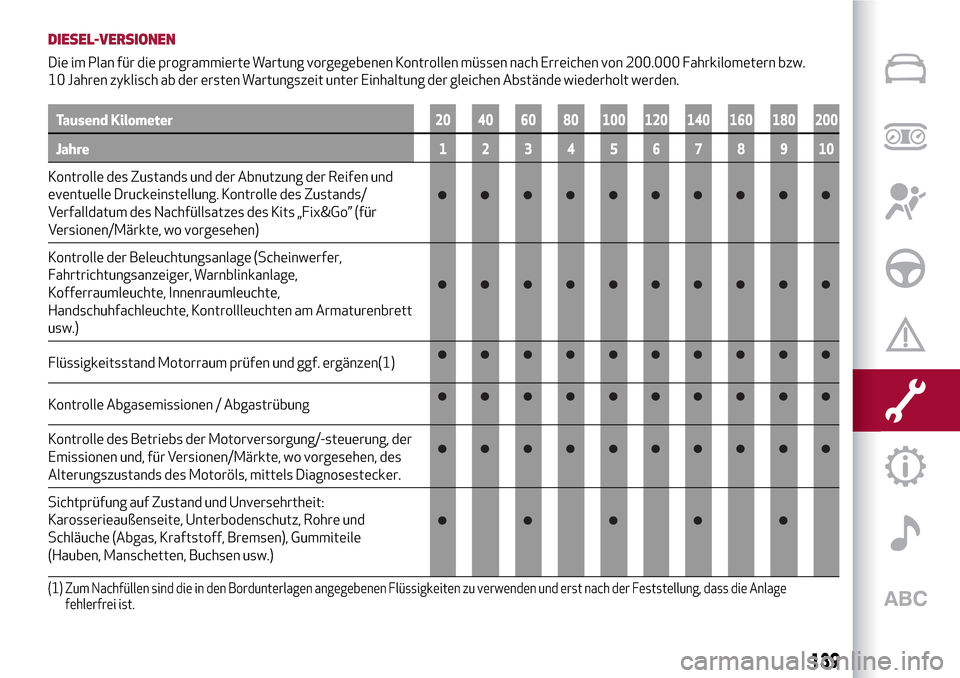

DIESEL-VERSIONEN
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 200.000 Fahrkilometern bzw.
10 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abstände wiederholt werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung. Kontrolle des Zustands/
Verfalldatum des Nachfüllsatzes des Kits „Fix&Go” (für
Versionen/Märkte, wo vorgesehen)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am Armaturenbrett
usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-steuerung, der
Emissionen und, für Versionen/Märkte, wo vorgesehen, des
Alterungszustands des Motoröls, mittels Diagnosestecker.
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.
139

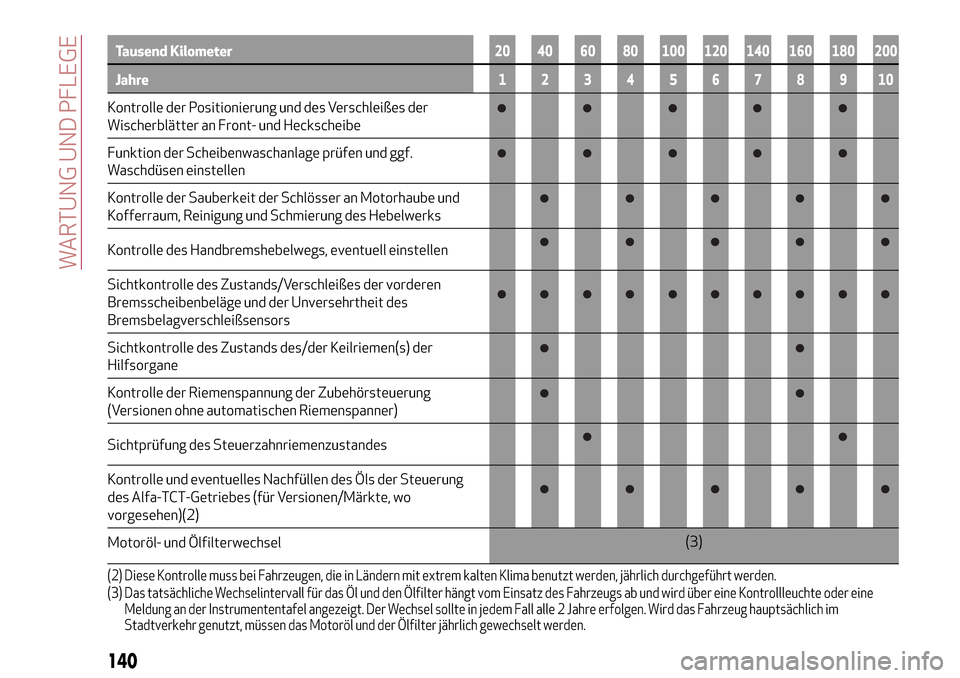

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe
Funktion der Scheibenwaschanlage prüfen und ggf.
Waschdüsen einstellen
Kontrolle der Sauberkeit der Schlösser an Motorhaube und
Kofferraum, Reinigung und Schmierung des Hebelwerks
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Sichtprüfung des Steuerzahnriemenzustandes
Kontrolle und eventuelles Nachfüllen des Öls der Steuerung
des Alfa-TCT-Getriebes (für Versionen/Märkte, wo
vorgesehen)(2)
Motoröl- und Ölfilterwechsel(3)
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(3) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine
Meldung an der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im
Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
140
WARTUNG UND PFLEGE

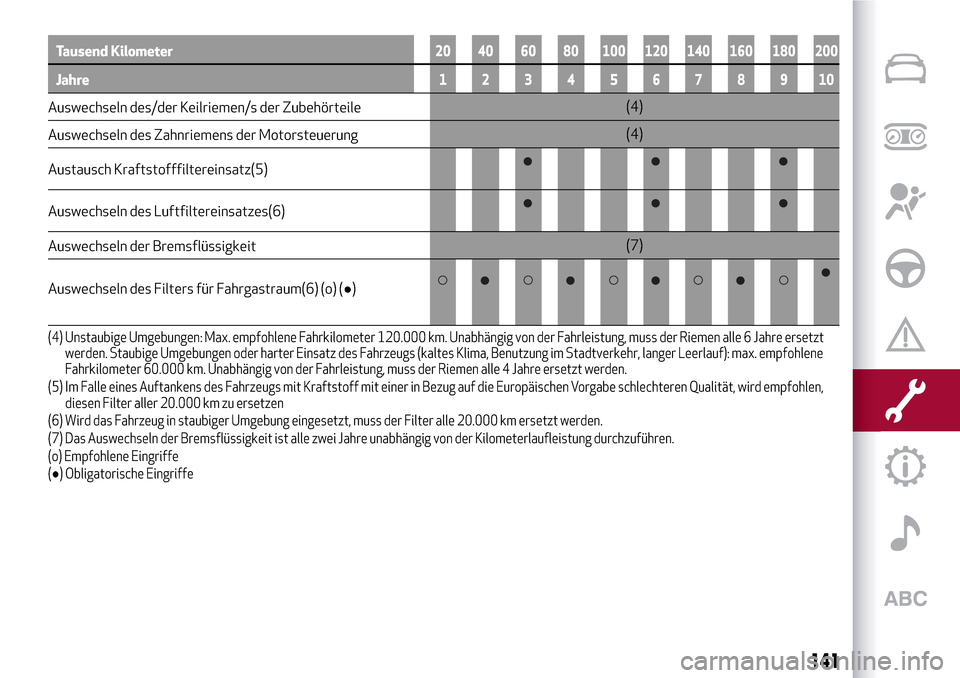

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Auswechseln des/der Keilriemen/s der Zubehörteile(4)
Auswechseln des Zahnriemens der Motorsteuerung(4)
Austausch Kraftstofffiltereinsatz(5)
Auswechseln des Luftfiltereinsatzes(6)
Auswechseln der Bremsflüssigkeit(7)
Auswechseln des Filters für Fahrgastraum(6) (o) (●)
(4) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 6 Jahre ersetzt
werden. Staubige Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene
Fahrkilometer 60.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 4 Jahre ersetzt werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen,
diesen Filter aller 20.000 km zu ersetzen
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
141

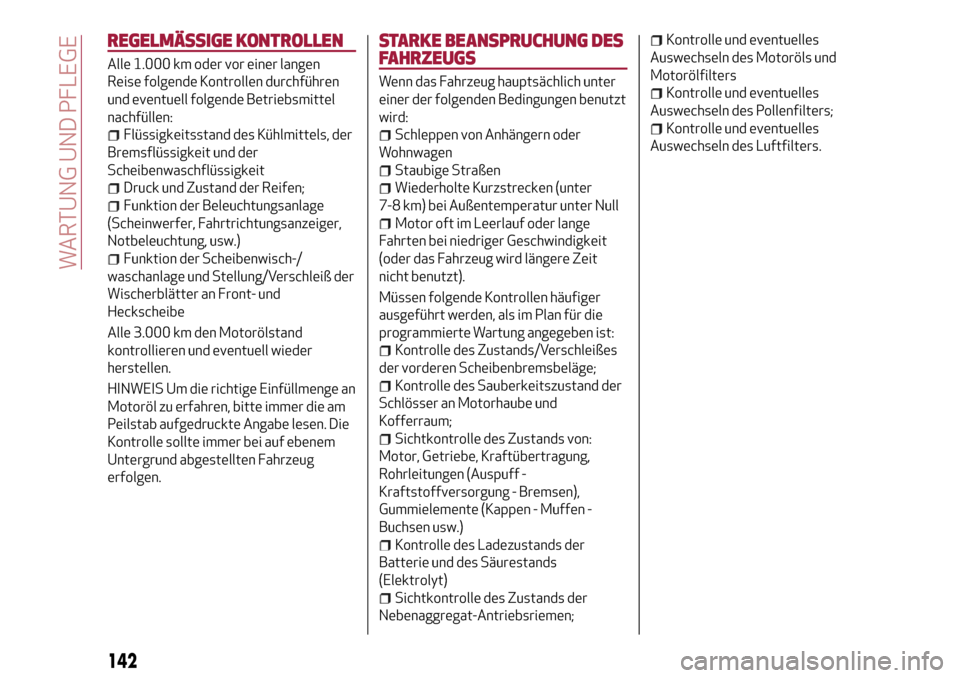

REGELMÄSSIGE KONTROLLEN
Alle 1.000 km oder vor einer langen
Reise folgende Kontrollen durchführen
und eventuell folgende Betriebsmittel
nachfüllen:
Flüssigkeitsstand des Kühlmittels, der
Bremsflüssigkeit und der
Scheibenwaschflüssigkeit
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
Funktion der Scheibenwisch-/
waschanlage und Stellung/Verschleiß der
Wischerblätter an Front- und
Heckscheibe
Alle 3.000 km den Motorölstand
kontrollieren und eventuell wieder
herstellen.
HINWEIS Um die richtige Einfüllmenge an
Motoröl zu erfahren, bitte immer die am
Peilstab aufgedruckte Angabe lesen. Die
Kontrolle sollte immer bei auf ebenem
Untergrund abgestellten Fahrzeug
erfolgen.
STARKE BEANSPRUCHUNG DES
FAHRZEUGS
Wenn das Fahrzeug hauptsächlich unter
einer der folgenden Bedingungen benutzt
wird:
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter Null
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Kontrolle des Sauberkeitszustand der
Schlösser an Motorhaube und
Kofferraum;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
142
