BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a pokyny
ohledně jejich správného používání.SYSTÉMY AKTIVNÍ
BEZPEČNOSTI ............................... 57
SYSTÉM ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 60
SYSTÉMY NA OCHRANU
CESTUJÍCÍCH ................................. 62
BEZPEČNOSTNÍ PÁSY ................... 63
SYSTÉM S.B.R. (SEAT BELT
REMINDER) .................................... 64
PŘEDPÍNAČE ................................. 64
OCHRANNÉ SYSTÉMY PRO DĚTI .. 66
SYSTÉM PŘÍDAVNÉ OCHRANY
(SRS) - AIRBAG .............................. 74
56
BEZPEČNOST

SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
Ve vozidle jsou následující systémy
aktivní bezpečnosti:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
HH (Hill Holder);
ASR (AntiSlip Regulation);
PBA (Panic Brake Assist);
TTC (Torque Transfer Control)
Fungování systémů je popsáno na
následujících stránkách.
SYSTÉM ABS (Anti-lock
Braking System)
Systém, který je nedílnou součástí
brzdové soustavy, znemožní, bez
ohledu na stav jízdního povrchu a sílu
brzdění, zablokování a tím smyk kola či
kol: tím zajistí ovladatelnost vozidla i
při nouzovém brzdění optimalizací
zábrzdné vzdálenosti.
Systém zasahuje, jakmile při brzdění
hrozí zablokování kol, typicky při
nouzovém brzdění nebo ve stavu nízké
přilnavosti, kdy se kola mohou
zablokovat častěji.Systém zvyšuje rovněž ovladatelnost a
stabilitu vozidla při brzdění na povrchu s
odlišnou přilnavostí kol na pravé a levé
straně nebo v zatáčce.
Součástí systému je i soustava EBD
(Electronic Braking Force Distribuition)
umožňující rozložit brzdný účinek mezi
přední a zadní kola.
Zásah systému
Zásah systému ABS pocítíte jako lehké
pulzování brzdového pedálu a hlukem:
při zásahu je toto chování systému
zcela normální.39) 40) 41) 42) 43) 44) 45) 46) 47)
SYSTÉM DTC (Drag
Torque Control)
Systém umožňuje zamezit zablokování
hnacích kol, k němuž by mohlo dojít
například při prudkém uvolnění pedálu
akcelerace nebo prudkém rejdu na
vozovce s nízkou přilnavostí. Za těchto
stavů by mohl brzdný účinek motoru
způsobit prokluz hnacích kol a tím
ztrátu stability vozidla. V těchto
situacích systém DTC zasáhne
dodáním točivého momentu pro
zachování stability a bezpečnosti
vozidla.SYSTÉM ESC (Electronic
Stability Control)
Systém ESC zlepšuje kontrolu nad
směrem jízdy a stabilitou vozidla za
různých jízdních stavů. Systém ESC
koriguje nedotáčivost a přetáčivost
vozidla vhodným rozdělením brzdění na
kola. Pro zachování kontroly nad
vozidlem je možné i snížit moment
dodávaný motorem. Systém ESC za
pomoci senzorů nainstalovaných ve
vozidle sleduje směr jízdy vozidla
zadaný řidičem a srovnává jej
se skutečným směrem jízdy vozidla.
Jakmile se požadovaný a skutečný
směr jízdy začne lišit, systém ESC
začne korigovat nedotáčivost či
přetáčivost vozidla.
Přetáčivost: nastane, jakmile se
vozidlo stáčí více, než je dáno úhlem
natočení volantu.
Podtáčivost: nastane, jakmile se
vozidlo stáčí méně, než je dáno úhlem
natočení volantu.
Zásah systému
Zásah systému je signalizován blikáním
kontrolky
na přístrojové desce.
Kontrolka informuje řidiče o kritickém
stavu stability a přilnavosti.
48) 49) 50) 51) 52) 53)
57

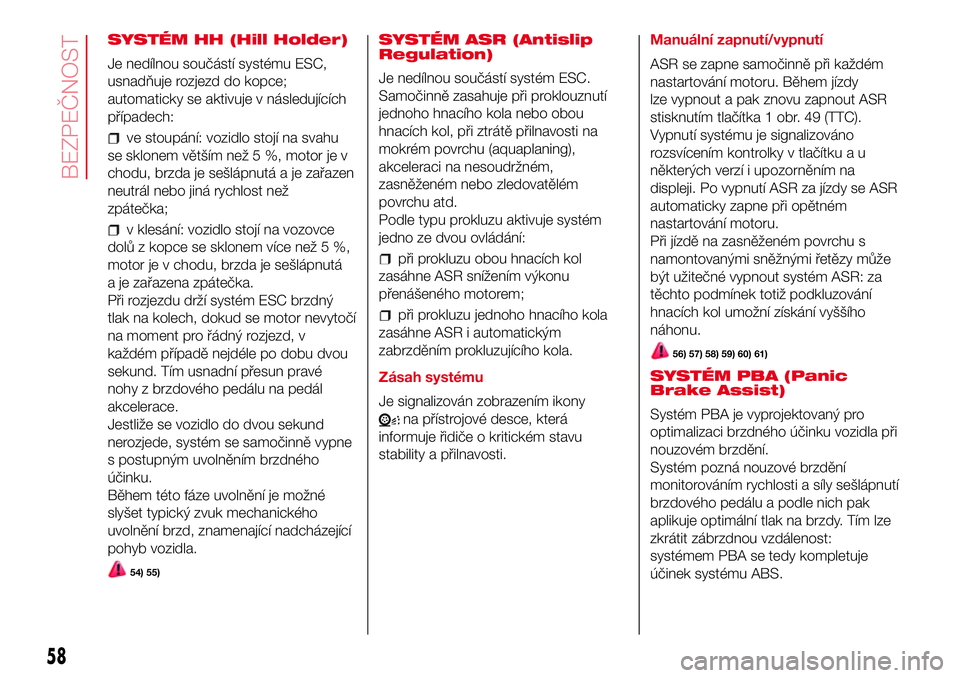

SYSTÉM HH (Hill Holder)
Je nedílnou součástí systému ESC,
usnadňuje rozjezd do kopce;
automaticky se aktivuje v následujících
případech:
ve stoupání: vozidlo stojí na svahu
se sklonem větším než 5 %, motor je v
chodu, brzda je sešlápnutá a je zařazen
neutrál nebo jiná rychlost než
zpátečka;
v klesání: vozidlo stojí na vozovce
dolů z kopce se sklonem více než 5 %,
motor je v chodu, brzda je sešlápnutá
a je zařazena zpátečka.
Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku.
Během této fáze uvolnění je možné
slyšet typický zvuk mechanického
uvolnění brzd, znamenající nadcházející
pohyb vozidla.
54) 55)
SYSTÉM ASR (Antislip
Regulation)
Je nedílnou součástí systém ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou
hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning),
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
při prokluzu obou hnacích kol
zasáhne ASR snížením výkonu
přenášeného motorem;
při prokluzu jednoho hnacího kola
zasáhne ASR i automatickým
zabrzděním prokluzujícího kola.
Zásah systému
Je signalizován zobrazením ikony
na přístrojové desce, která
informuje řidiče o kritickém stavu
stability a přilnavosti.Manuální zapnutí/vypnutí
ASR se zapne samočinně při každém
nastartování motoru. Během jízdy
lze vypnout a pak znovu zapnout ASR
stisknutím tlačítka 1 obr. 49 (TTC).
Vypnutí systému je signalizováno
rozsvícením kontrolky v tlačítku a u
některých verzí i upozorněním na
displeji. Po vypnutí ASR za jízdy se ASR
automaticky zapne při opětném
nastartování motoru.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
56) 57) 58) 59) 60) 61)
SYSTÉM PBA (Panic
Brake Assist)
Systém PBA je vyprojektovaný pro
optimalizaci brzdného účinku vozidla při
nouzovém brzdění.
Systém pozná nouzové brzdění
monitorováním rychlosti a síly sešlápnutí
brzdového pedálu a podle nich pak
aplikuje optimální tlak na brzdy. Tím lze
zkrátit zábrzdnou vzdálenost:
systémem PBA se tedy kompletuje
účinek systému ABS.
58
BEZPEČNOST

Maximální asistenci od systému PBA
získáte velmi rychlým sešlápnutím
brzdového pedálu; pro co nejlepší
účinek systému je třeba během brzdění
pedál sešlapovat nepřerušovaně, nikoli
jej střídavě sešlapovat a uvolňovat.
Tlak na pedál nesnižujte, dokud je třeba
brzdit.
Uvolněním brzdového pedálu se systém
PBA deaktivuje.
62) 63) 64) 65)
SYSTÉM TTC (Torque
Transfert Control)
Je nedílnou součástí systému ESC.
Lepším přenosem hnacího momentu na
kola zajišťuje tento systém bezpečnou,
sportovnější jízdu omezením
nedotáčivosti zejména při jednoznačně
razantnějším vjezdu do zatáčky.
Zapnutí systému
Systém zapnete stiskem tlačítka na
palubní desce 1 obr. 49. Aktivace
je signalizována rozsvícením diody led
na tlačítku TTC.
POZOR
39)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co
nejkratší brzdnou dráhou v závislosti na
stavu silničního povrchu.40)Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání
asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.
41)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v
takovém stavu je třeba zpomalit a
přizpůsobit tak jízdu.
42)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.,
že nemůže zvýšit přilnavost silničního
povrchu.
43)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
44)Schopnosti systému ABS nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.45)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a zejména
aby byly předepsaného typu a velikosti.
46)ABS funguje i při případném použití
rezervního kola (je-li k dispozici). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
47)ABS optimálně využívá dostupnou
adhezi, ale nedokáže ji zvýšit. Proto na
kluzkém jízdním povrchu jezděte opatrně a
zbytečně neriskujte.
48)Pro správné fungování systému ESC je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a
předepsaného typu a velikosti.
49)ESC funguje i po případném nasazení
rezervního kola. V každém případě je nutno
mít na paměti, že je dojezdové rezervní
kolo menší než normální pneumatika,
a proto má i menší přilnavost než ostatní
pneumatiky vozidla.
50)Výkony systému ESC nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a nepřiměřenému riziku. S
vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
51)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.,
že nemůže zvýšit přilnavost silničního
povrchu.
1
1
49AB0A0226C
59

52)Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
53)Schopnosti systému ESC nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
54)Systém HH není parkovací brzdou,
proto nesmíte opustit vozidlo dříve, než
zatáhnete parkovací brzdu, vypnete motor
a zařadíte první rychlostní stupeň, tzn.,
než vozidlo bezpečně zastavíte.
55)Při stání na svahu s malým sklonem (do
8 %), se zatíženým vozidlem nebo
připojeným přípojným vozidlem (je-li k
dispozici) se může stát, že se systém HH
neaktivuje. Vozidlo by pak mohlo popojet
dozadu a způsobit kolizi s jiným vozidlem či
předmětem. Odpovědnost za bezpečnost
jízdy leží vždy a jen na řidiči.
56)Pro správné fungování systému ASR je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu, a zejména
aby byly předepsaného typu a velikosti.
57)ASR funguje i při případném použití
rezervního kola (je-li k dispozici). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
58)Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.,
že nemůže zvýšit přilnavost silničního
povrchu.59)Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
60)Schopnosti systému ASR nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
61)Výkony systému ASR nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a neospravedlnitelnému riziku.
S vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
62)Systém PBA zvýší přilnutí pneumatik k
vozovce jen v mezích daných fyzikálními
zákony. Proto jezděte opatrně v souladu se
stavem jízdního povrchu.
63)Systém PBA nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
64)Systém PBA slouží jako asistence při
řízení vozidla: za jízdy řidič nikdy nesmí
snížit pozornost. Odpovědnost za řízení a
jízdu nese vždy a jedině řidič.
65)Schopnosti systému PBA nesmíte
nikdy testovat nezodpovědným a
riskantním způsobem, jimž se ohrozí
bezpečnost řidiče, cestujících ve vozidle a
ostatních účastníků silničního provozu.SYSTÉM iTPMS
(indirect Tyre
Pressure
Monitoring System)
(je-li ve výbavě)
POPIS
Vozidlo lze vybavit systémem pro
sledování tlaku v pneumatikách iTPMS
(indirect Tyre Pressure Monitoring
System), který snímači otáček
kol monitoruje tlak v pneumatikách.
Pro přístup na obrazovky ( obr. 50 - obr.
51) systému iTPMS stiskněte tlačítko
TRIP.
Obrazovka obr. 51 se zobrazí jen v
případě prázdné pneumatiky /
pneumatik.
Správný tlak v pneumatikách
Pokud je tlak ve všech pneumatikách
na správné hodnotě, na displeji se
zobrazí zobrazení jako na obr. obr. 50.
50AB0A0123C
60
BEZPEČNOST

Nedostatečný tlak v pneumatikách
Na prázdnou pneumatiku/pneumatiky
upozorní systém rozsvícením kontrolky
na přístrojové desce.
Na displeji se vedle pneumatik zobrazí
text “KO” obr. 51 a příslušné
upozornění.
V případě, kdy systém nepřečte
hodnotu tlaku v jedné pneumatice / více
pneumatikách, zobrazí se čárky .
Tato signalizace se zobrazí i po vypnutí
a opětném nastartování motoru, dokud
neprovedete proceduru RESET.
PROCEDURA RESET
U systém iTPMS musí nejdříve
proběhnout fáze “auto-adaptace” (jejíž
délka záleží na stylu jízdy a stavu
jízdního povrchu - optimální stav je jízda
v přímém směru rychlostí 80 km/h po
dobu alespoň 20 minut); fáze začne
provedením resetovací procedury.Resetovací proceduru je nutno provést:
při každé změně tlaku v
pneumatikách;
při výměně byť jen jedné
pneumatiky;
při záměně pneumatik z jedné strany
vozidla na druhou;
po namontování rezervního kola.
Před provedením RESETU nafoukněte
pneumatiky na jmenovité hodnoty
tlaku uvedené v tabulce tlaků huštění
pneumatik (viz "Kola" v kapitole
"Technické údaje").
Jestliže ve výše uvedených případech
neprovedete RESET, může kontrolka
dávat falešné signalizace ohledně
jedné pneumatiky / několika pneumatik.
RESET se provede takto: se stojícím
vozidlem a klíčkem zapalování na MAR
jej aktivujte v menu Setup (viz pokyny
v části "Položky menu").
Po provedení resetu se na displeji
zobrazí upozornění “reset uložen”, což
znamená, že začala fáze samočinné
konfigurace.FUNKČNÍ STAVY
66),67),68),69),70),71)
Systém je aktivní při rychlostech nad 15
km/h.
V některých situacích, např. při
sportovním stylu jízdy, na jízdním
povrchu za určitého stavu (např. led,
sníh, nezpevněná vozovka…), může mít
signalizace ujití pneumatiky/pneumatik
zpoždění nebo může být jen dílčí.
Za určitých stavů (např. nesouměrně
naložené vozidlo k jedné straně,
poškozená nebo sjetá pneumatika,
nasazení rezervního kola, sněhových
řetězů či pneumatik odlišného typu na
každé nápravě) může systém dávat
falešné signalizace nebo se dočasně
vypnout.
V případě, že se systém dočasně
vypne, bude kontrolka
blikat asi 75
sekund, a pak zůstane svítit; současně
se na displeji zobrazí příslušné
upozornění.
Toto upozornění se zobrazí i po vypnutí
a opětném nastartování motoru, pokud
nebude systém obnoven do řádného
provozního stavu.
51AB0A0217C
61

V případě nestandardní signalizace se
doporučuje provést RESET. Jestliže
se signalizace znovu spustí i po
RESETu, zkontrolujte, zda jsou všechna
čtyři kola osazena stejnými
pneumatikami a zda nejsou pneumatiky
poškozené. Případné dojezdové
rezervní kolo vyměňte co nejdříve za
kolo s pneumatikou normálního
rozměru. Pokud možno, sundejte
sněhové řetězy. Zkontrolujte, zda je
náklad řádně rozložen a zopakujte
RESET za jízdy po čistém asfaltovém
silničním povrchu. Pokud signalizace
trvá, obraťte se na autorizovaný servis
Abarth.
POZOR
66)Jestliže systém signalizuje pokles tlaku
v pneumatice/pneumatikách, doporučuje
se překontrolovat tlak ve všech čtyřech
pneumatikách.
67)Systém iTPMS nezbavuje řidiče
povinnosti kontrolovat tlak v pneumatikách
jednou za měsíc: nelze jej považovat za
systém nahrazující údržbu či zajišťující
bezpečnost.
68)Tlak je nutno kontrolovat, když jsou
pneumatiky studené. Jestliže z nějakého
důvodu kontrolujte tlak v zahřátých
pneumatikách, neupouštějte je, ani když je
hodnota tlaku vyšší, než je předepsáno,
nýbrž tlak překontrolujte po vychladnutí
pneumatik.69)Systém iTPMS nesignalizuje náhlý únik
tlaku z pneumatik (např. při roztržení
některé z pneumatik). V takovém případě
opatrně zabrzďte vůz, přičemž
neprovádějte prudké změny směru jízdy.
70)Systém pouze upozorní na nízký tlak v
pneumatikách: není schopen je dohustit.
71)Nedostatečným tlakem v
pneumatikách se zvyšuje spotřeba paliva,
snižuje se životnost vzorku a případně
se ovlivní i bezpečnost jízdy s vozidlem.
SYSTÉMY NA
OCHRANU
CESTUJÍCÍCH
Následující ochranné systémy patří
mezi nejdůležitější bezpečnostní výbavy
vozidla:
bezpečnostní pásy;
systém SBR (Seat Belt Reminder);
opěrka hlavy;
zádržné systémy dětí;
čelní a boční airbagy (jsou-li ve
výbavě).
Věnujte maximální pozornost
informacím uvedeným na následujících
stránkách. Je velmi důležité, aby byly
ochranné systémy používány správně
pro zajištění co největší možné
bezpečnosti řidiče a cestujících.
Nastavování opěrek hlavy je popsáno v
části "Opěrky hlavy" v kapitole
"Seznámení s vozidlem".
62
BEZPEČNOST
