2017 Abarth 500 Návod k použití a údržbě (in Czech)

POZOR
23)U halogenových žárovek se dotýkejte pouze jejich kovových částí. Jestliže se dotknete prsty průhledné hlavice žárovky, sníží se intenzita
světelného svazku. Může dojít i ke zkrácení životnosti žárovky. V případě náhodného kontaktu otřete baňku tkaninou navlhčenou lihem a
nechte ji vyschnout.
24)Výměnu žárovek je vhodné pokud možno svěřit autorizovanému servisu Abarth. Řádně fungující žárovky správné hodnoty představují
základní předpoklad pro bezpečnost jízdy a dodržení platných předpisů.
95

VÝMĚNA ŽÁROVKY U
VNĚJŠÍCH SVÍTIDEL
Ohledně typu a výkonu žárovky viz
“Výměna žárovky”.
PŘEDNÍ OPTICKÉ
SKUPINY
V předních optických skupinách jsou
žárovky potkávacích a dálkových
světlometů a směrových světel.
Přístup k žárovkám směrových
světel
Z motorového prostoru vyndejte uzávěr
1 obr. 82.
Přístup k žárovkám potkávacích
světlometů
Otočte uzávěr 2 obr. 82 doleva.Přístup k žárovkám pozičních/
denních světel (D.R.L.) a dálkových
světlometů
Natočte kola do rejdu na doraz, otevře
víčko v krytu 3 obr. 83 (v podběhu
kola u světel) a vyjměte pryžovou zátku
4 obr. 83.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
Otočte uzávěr a vyndejte 1 obr. 82.
natočte objímku žárovky 1 obr. 84
doleva a vytáhněte ji;
vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
zasuňte držák žárovky 1 zpět, otočte
jím doleva a zkontrolujte řádné
zajištění;
zasuňte a otočte uzávěr doprava.Boční
UPOZORNĚNÍ Při výměně je nutno
přijmout veškerá opatření, která zabrání
poškození karosérie (doporučuje se
použít dostatečně pevnou a tlustou
plastovou kartu).
Postup při výměně žárovky:
Zapáčením v místě vyznačeném
šipkami1a2stlačte upevňovací svorku
a vytáhněte světlo ven; obr. 85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
85AB0A0310C
96
V NOUZI

otočte objímku směrem doleva,
vytáhněte žárovku, zasunutou
zatlačením a vyměňte ji
zasuňte objímku žárovky zpět do
krytu, umístěte světlo a zkontrolujte,
zda zaklapla úchytka.
POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
Otočte doleva a vyndejte uzávěr 2
obr. 82;
odpojte konektor 1 obr. 86 a
uvolněte patici žárovky;
vytáhněte žárovku a vyměňte ji;
upevněte žárovku zpět a připojte
konektor;
zasuňte zpět uzávěr a otočte jím
doprava.
121)
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
sejměte výše uvedenou pryžovou
krytku;
uvolněte dvě upevňovací svorky
žárovky 1 obr. 87;
vytáhněte žárovku a vyměňte ji;
namontuje novou žárovku tak, aby
profil kovové části souhlasil s drážkou v
parabole světlometu, upevněte zpět
úchytky žárovky;
namontujte zpět pryžovou zátku.
OBRYSOVÁ
SVĚTLA/DENNÍ SVĚTLA
Postup při výměně žárovky:
sejměte výše uvedenou pryžovou
krytku;
natočte objímku žárovky 2 obr. 87
doleva a vytáhněte ji;
vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
zasuňte držák žárovky 2 zpět, otočte
jím doleva a zkontrolujte řádné
zajištění;
namontujte zpět pryžovou zátku.
PŘEDNÍ SVĚTLOMETY DO
MLHY
(je-li ve výbavě)
Tyto žárovky si nechejte vyměnit u
autorizovaného servisu Abarth.
ZADNÍ OPTICKÉ
SKUPINY
Postup při výměně žárovky:
otevřete víko zavazadlového
prostoru;
vyšroubujte dva upevňovací šrouby
1 obr. 88 a vyjměte optickou skupinu
rovně, bez otočení;
vytáhněte objímku žárovky z uložení
po uvolnění z úchytek 2;
žárovky mírně zatlačte, otočte
doleva a vyjměte.
Žárovky jsou umístěny takto obr. 89:
1: poziční / brzdová světla;
2: ukazatelé směru.
1
86AB0A0311C
2
1
87AB0A0093C
97

SVĚTLO ZPĚTNÉHO
POJEZDU/ZADNÍ
SVÍTILNA DO MLHY
S výměnou žárovek se obraťte na
autorizovaný servis Abarth.TŘETÍ BRZDOVÉ SVĚTLO
Postup při výměně žárovky:
sejměte dvě krytky a vyšroubujte dva
upevňovací šrouby 1 obr. 90;
vytáhněte skupinu;
odpojte elektrický konektor 2 obr.
91;
zatlačte na 3 obr. 91 a otevřete
patici žárovky;
vytáhněte příslušnou žárovku
(namontovanou zatlačením) a vyměňte
ji;
upevněte objímku žárovky a
zkontrolujte řádné zajištění
upevňovacího zařízení;
zašroubujte dva upevňovací šrouby
a nasaďte zpět krytky.
OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
zatlačte v místě vyznačeném šipkou
obr. 92 a demontujte kryt;
vyměňte žárovku po uvolnění z
bočních kontaktů;
nasaďte novou žárovku, ujistěte se,
zda je řádně zajištěná mezi kontakty;
nasaďte kryt zpět.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
92AB0A0099C
98
V NOUZI

POZOR
121)Z důvodu vysokého napájecího
napětí smí světelný zdroj xenonového
výbojkového světlometu vyměnit pouze
odborný technik. Smrtelné nebezpečí!
Obraťte se na autorizovaný servis Abarth.
VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
122) 123) 124) 125) 126) 127)Pojistky vyměňujte pinzetou umístěnou
ve víku pojistkové skříňky na levé straně
palubní desky.
Vyhledejte pojistku podle tabulek
uvedených na následujících stránkách.
PŘÍSTUP K POJISTKÁM
Pojistková skříňka pod palubní
deskou
Pro přístup k pojistkám je třeba
demontovat kryt obr. 93, který je
upevněn zatlačením.
Pojistka 5 A vyhřívání vnějších zpětných
zrcátek je umístěna u diagnostické
zásuvky, jak je vyobrazeno na obr. 94.Pojistková skříňka vyobrazená na obr.
96 se nachází dole vedle pedálové
konzoly.
Pojistková skříňka v
motorovém prostoru
Pojistková skříňka na pravé straně
motorového prostoru vedle baterie. Pro
přístup k pojistkám postupujte takto:
Zatlačte na doraz šroub 1 obr. 95;
93AB0A0291C
94AB0A0317C
12
95AB0A0375C
99

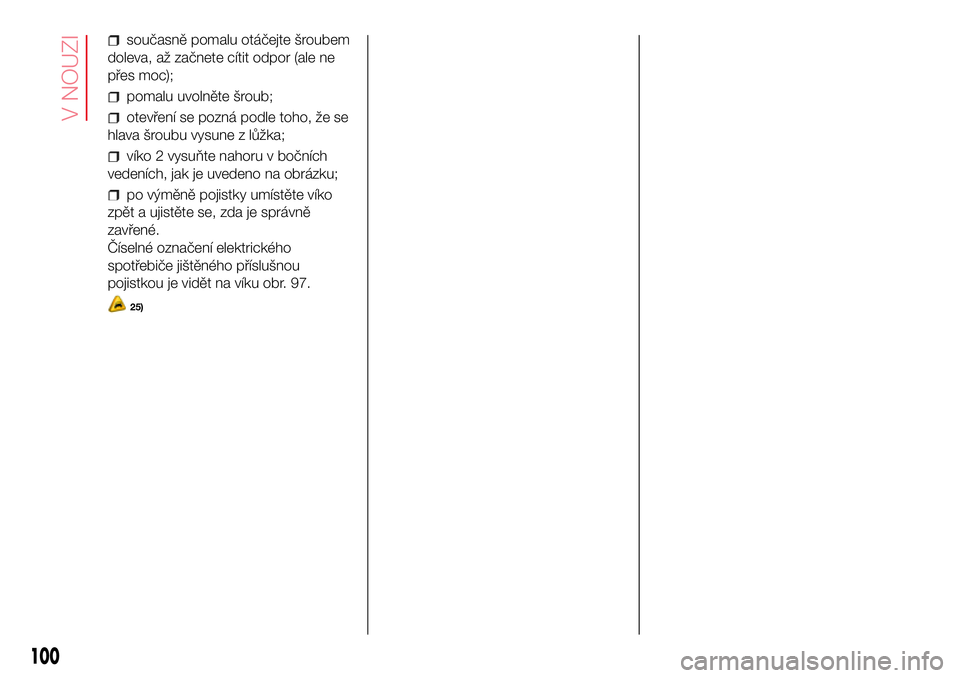

současně pomalu otáčejte šroubem
doleva, až začnete cítit odpor (ale ne
přes moc);
pomalu uvolněte šroub;
otevření se pozná podle toho, že se
hlava šroubu vysune z lůžka;
víko 2 vysuňte nahoru v bočních
vedeních, jak je uvedeno na obrázku;
po výměně pojistky umístěte víko
zpět a ujistěte se, zda je správně
zavřené.
Číselné označení elektrického
spotřebiče jištěného příslušnou
pojistkou je vidět na víku obr. 97.
25)
100
V NOUZI

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Nastavovač sklonu světlometů F13
5(*)
Diagnostická zásuvka, Uconnect, klimatizace, EOBD F36 15
Spínač brzdových světel, uzel přístrojové desky F37 5
Centrální zamykání F38 15
Čerpadlo ostřikovače čelního / zadního skla F43 15
Ovládače oken na straně řidiče F47 20
(*) (je-li ve výbavě)
96AB0A0106C
101

JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Ovládač okna na straně spolucestujícího F48 20
Parkovací senzor, podsvícení ovládačů F49 5
Klimatizace, brzdová světla, elektrické střešní okno, elektrická
zrcátkaF51 7,5
Uzel přístrojové desky F53 5
