2017 Abarth 500 Návod k použití a údržbě (in Czech)

Je-li třeba, s vypnutým motorem je
možné zařadit 1. rychlostní stupeň
nebo zpátečku (R) či neutrál (N): klíček
musí být v poloze MAR, brzdový pedál
musí být sešlápnutý. V takovém případě
doporučujeme vyčkat mezi
přeřazováním alespoň 5 sekund, aby
byla zachována funkčnost
hydraulického systému, a to zejména
čerpadla.
Při rychlém sešlápnutí pedálu
akcelerace na doraz se aktivuje funkce
umožňující tzv. brilantní rozjezd.
Při rozjezdech do prudkého stoupání
postupným sešlápnutím pedálu
akcelerace na doraz ihned po uvolnění
parkovací brzdy nebo brzdového
pedálu může motor zvýšit rychleji
otáčky a dodat větší moment na kola.
POZOR
20)Nesprávným použitím páček (tzn.
zatlačením k palubní desce) by páčky
mohly prasknout.
FUNKCE SPORT

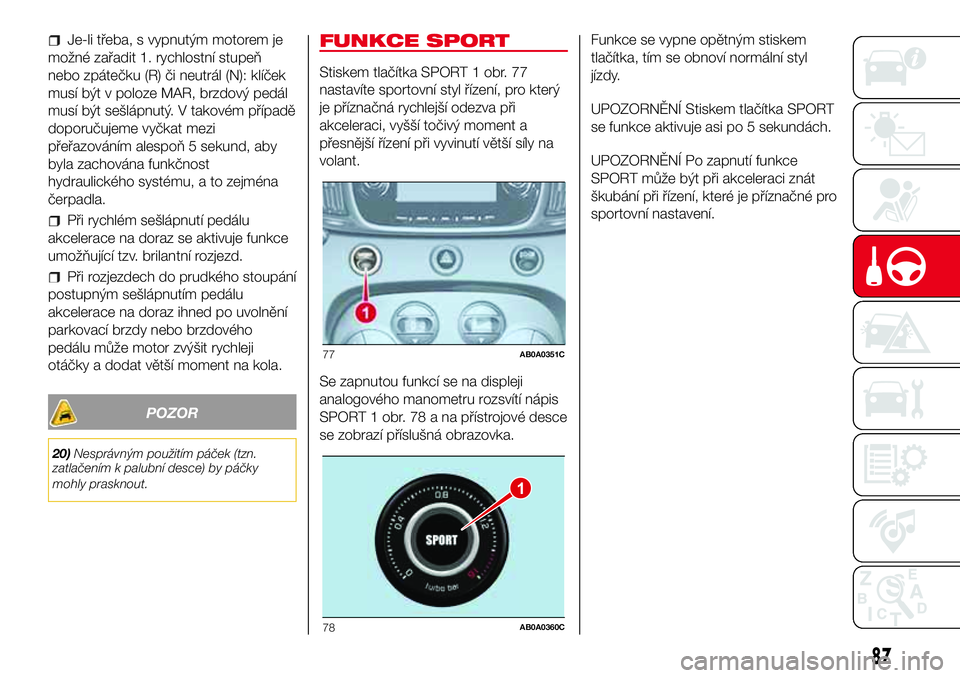

Stiskem tlačítka SPORT 1 obr. 77
nastavíte sportovní styl řízení, pro který
je příznačná rychlejší odezva při
akceleraci, vyšší točivý moment a
přesnější řízení při vyvinutí větší síly na
volant.
Se zapnutou funkcí se na displeji
analogového manometru rozsvítí nápis
SPORT 1 obr. 78 a na přístrojové desce
se zobrazí příslušná obrazovka.Funkce se vypne opětným stiskem
tlačítka, tím se obnoví normální styl
jízdy.
UPOZORNĚNÍ Stiskem tlačítka SPORT
se funkce aktivuje asi po 5 sekundách.
UPOZORNĚNÍ Po zapnutí funkce
SPORT může být při akceleraci znát
škubání při řízení, které je příznačné pro
sportovní nastavení.
77AB0A0351C
1
78AB0A0360C
87

PARKOVACÍ
SENZORY
(je-li ve výbavě)
Jsou nainstalované v zadním nárazníku
vozidla . Při parkování upozorňují
přerušovanou zvukovou a vizuální
výstrahou řidiče na případné překážky
za vozidlem. Zvuková výstraha může
být přerušovaná či nepřerušovaná
podle vzdálenost od překážky.
AKTIVACE
Senzory se zapnou automaticky při
zařazení zpětného pojezdu. Se snižující
se vzdáleností od překážky za vozidlem
se zvyšuje kmitočet zvukové výstrahy.
ZVUKOVÁ VÝSTRAHA
Zařazením zpátečky nebo při překážce
za vozidlem se aktivuje zvuková
signalizace, která zní tím častěji, čím
blíže je vozidlo u překážky; ve
vzdálenosti 30 cm od nárazníku začne
znít nepřerušovaně.
Detekované vzdálenosti
Jestliže senzory detekují více překážek,
signalizuje systém pouze tu, která je
nejblíže u vozidla.
Při parkování dávejte vždy velký pozor
na překážky, které by se mohly
nacházet nad či pod senzorem.Za určitých okolností nemusí totiž
systém detekovat předměty, které se
nacházejí velmi blízko u vozidla. Tyto
předměty pak mohou poškodit vozidlo
nebo být poškozeny.115)
21) 22)
SIGNALIZACE NA
DISPLEJI
Aktivací senzorů se na displeji zobrazí
obrazovka jako na obr. 79.
Informaci o přítomnosti a vzdálenosti od
překážky poskytuje jak zvuková
výstraha, tak vizuální upozornění na
displeji přístrojové desky: barevné
oblouky na zádi vozidla udávají, zda
bylo vozidlo zjištěno. Systém ukazuje
překážku obloukem podle vzdálenosti
od překážky a její polohy vůči vozidlu.
Při zjištění předmětu v zadní oblasti
(boční nebo prostřední) se na displeji vpříslušné zóně zobrazí blikající oblouk a
zazní zvuková výstraha. Jakmile se
vozidlo přibližuje k předmětu, na displeji
se zobrazí blikající oblouk a zvuková
výstraha zní stále častěji, až začne znít
nepřerušovaně. Barva zobrazená na
displeji závisí na vzdálenosti a poloze
překážky. Se zkracující se vzdáleností
mezi vozidlem a překážkou se barva
oblouků mění ze žluté na červenou
(vpravo, uprostřed či vlevo).
POZOR
21)Pro řádnou funkci systému je nezbytné,
aby byly senzory vždy zbavené bláta,
nečistot, sněhu nebo ledu. Během čištění
senzorů dávejte pozor, abyste je
nepoškrábali či jinak nepoškodili;
nepoužívejte suché, drsné nebo tvrdé látky.
Parkovací senzory umývejte čistou vodou,
případně s příměsí autošamponu. V
myčkách, kde se používají parní nebo
vysokotlaké trysky, je nutno snímače rychle
očistit tryskou ze vzdálenosti 10 cm.
22)S případnými zásahy na nárazníku v
oblasti senzorů se obracejte výhradně na
autorizovaný servis Abarth. Nesprávně
provedenými opravami nárazníku by se
mohlo narušit fungování parkovacích
senzorů.
79AB0A0390C
88
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

POZOR
115)Odpovědnost za parkování a ostatní
nebezpečné manévry nese vždy a jedině
řidič. Při parkování se nezapomínejte ujistit,
zda se v daném prostoru nenacházejí
osoby (zejména děti) ani zvířata. Parkovací
senzory představují pomoc řidiči, který
ale nikdy nesmí snížit pozornost při
provádění takových manévrů, protože
mohou být nebezpečné i přes nízkou
rychlost.
TANKOVÁNÍ PALIVA
DO VOZIDLA
Před tankováním paliva vypněte motor.
UPOZORNĚNÍ Nikdy, ani v nejvyšší
nouzi, netankujte do palivové nádrže
byť jen malé množství olovnatého
benzínu. Nenapravitelně byste poškodili
katalyzátor.
TANKOVÁNÍ PALIVA
Pro natankování plné nádrže: jakmile
čerpací pistole povyskočí, dočerpejte s
ní palivo ještě dvakrát. Pak tankování
ukončete: dalším čerpáním paliva
do nádrže by se mohl poškodit palivový
systém.
UZÁVĚR PALIVOVÉ
NÁDRŽE
Uzávěr 2 obr. 80 je opatřen kabelem,
kterým je upevněn k víku A, aby se
nemohl ztratit.Klíčkem od vozu odšroubujte uzávěr 2.
Hermetickým zavřením se může v
nádrži zvýšit tlak. Případný syčivý zvuk
při povolení uzávěru je proto zcela
normální. Po načerpání paliva upevněte
uzávěr do zařízení ve víku, jak je
uvedeno na obrázku obr. 80.
116)
POZOR
116)Nepřibližujte se k ústí nádrže s
otevřeným ohněm nebo se zapálenou
cigaretou: nebezpečí požáru. Nepřibližujte
se obličejem k hrdlu palivové nádrže,
abyste se nenadýchali škodlivých par.
1
2
80AB0A0058C
89

TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vůz vybaven schváleným tažným
zařízením a řádným elektrickým
rozvodem. Tažné zařízení musejí
instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující
k silničnímu provozu.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení
přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.
Váha, kterou přípojné vozidlo působí na
tažné zařízení, úměrně snižuje nosnost
vozidla. Aby bylo zajištěno, že nebude
překročena maximální přípustná
hmotnost přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.Při jízdě s přípojných vozidlem
dodržujte omezení rychlosti platné v
daném státě.
V každém případě nesmí být maximální
rychlost vyšší než 100 km/h.
117) 118)
POZOR
117)Systém ABS, kterým je vůz vybaven,
nepůsobí na brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší opatrnost na
kluzném povrchu.
118)Je přísně zakázáno upravovat
brzdovou soustavu vozidla pro ovládání
brzdy přípojného vozidla. Brzdová soustava
přípojného vozidla musí být zcela nezávislá
na hydraulickém systému vozidla.
90
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000, kde
lze zjistit adresu nejbližších
autorizovaných servisů Abarth.VÝSTRAŽNÁ SVĚTLA ..................... 92
VÝMĚNA ŽÁROVKY ....................... 92
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL......................................... 96
VÝMĚNA POJISTEK........................ 99
KIT "FIX&GO" ..................................105
NOUZOVÉ NASTARTOVÁNÍ
MOTORU ........................................109
SYSTÉM PŘERUŠENÍ DODÁVKY
PALIVA ............................................110
TAŽENÍ VOZIDLA ............................111
91

VÝSTRAŽNÁ SVĚTLA
Zapnou se stiskem tlačítka 1 obr. 81
bez ohledu na polohu klíčku ve spínací
skříňce.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky
a.
Světla se vypnou opětným stiskem
tlačítka 1.
UPOZORNĚNÍ Používání výstražných
světel je upraveno Pravidly silničního
provozu, které platí v zemi, v níž se
právě nacházíte.
Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile
přestane mít brzdění nouzový ráz.
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
Před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované;
spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami;
po každé výměně žárovky ve
světlometech zkontrolujte z
bezpečnostních důvodů sklon
světelných paprsků.
jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve příslušnou
pojistku: viz umístění pojistek v bodě
"Výměna pojistek" v této kapitole.
119) 120)
23) 24)
UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů
nebo zadních světel zamlžit a/nebo na
něm mohou zevnitř zkondenzovat
kapky. Je to zcela přirozený jev, který
vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na
provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
81AB0A0350C
92
V NOUZI

TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami různého typu:
Celoskleněné žárovky:(typ A) nasazené zatlačením, demontují se
vytažením.A
B
C
D
E
Bajonetové žárovky:(typ B) pro vyjmutí z objímky je nutno vzít za
hlavici žárovky a otočit jí doleva.
Trubicové žárovky:(typ C) vyjmou se uvolněním a vytažením z
kontaktů.
Halogenové žárovky:(typ D) Vyjmou se uvolněním zajišťovací pružiny
žárovky z uložení.
Halogenové žárovky:(typ E) Vyjmou se uvolněním zajišťovací pružiny
žárovky z uložení.
(Xenonové) výbojkové žárovky:(typ F) Tyto žárovky si nechejte vyměnit u autorizovaného servisu Lancia.
93

Žárovky
Použití Typ Výkon Viz obr.
Dálkové světlomety H7 55W D
Potkávací světlomety H7 55W D
Výbojkové xenonové potkávací světlomety (jsou-li ve
výbavě)
Přední poziční/denní LED/W21W 21W A
Přední ukazatelé směru PY24W 24W B
Boční směrová světla W5W 5W A
Zadní ukazatelé směru PY2IW 2IW B
Zadní poziční / brzdová P21/5W 5/21W B
Zpátečka W16W 16W B
Zadní svítilna do mlhy W16W 16W B
Prostřední stropní svítidlo C5W 5W C
Stropní svítilna na straně spolucestujícího C5W 5W C
Osvětlení zavazadlového prostoru W5W 5W A
Osvětlení registrační značky C5W 5W C
Mlhový světlomet HI 55W E
Třetí brzdové světlo W5W 5W A
POZOR
119)Nesprávné úpravy nebo opravy elektrické soustavy provedené bez přihlédnutí k technickým charakteristikám soustavy mohou způsobit
provozní závady a vyvolat nebezpečí požáru.
120)Halogenová žárovky obsahují stlačený plyn, v případě rozbití proto hrozí, že se střepy rozlétnou.
94
V NOUZI
D1S 35W F
