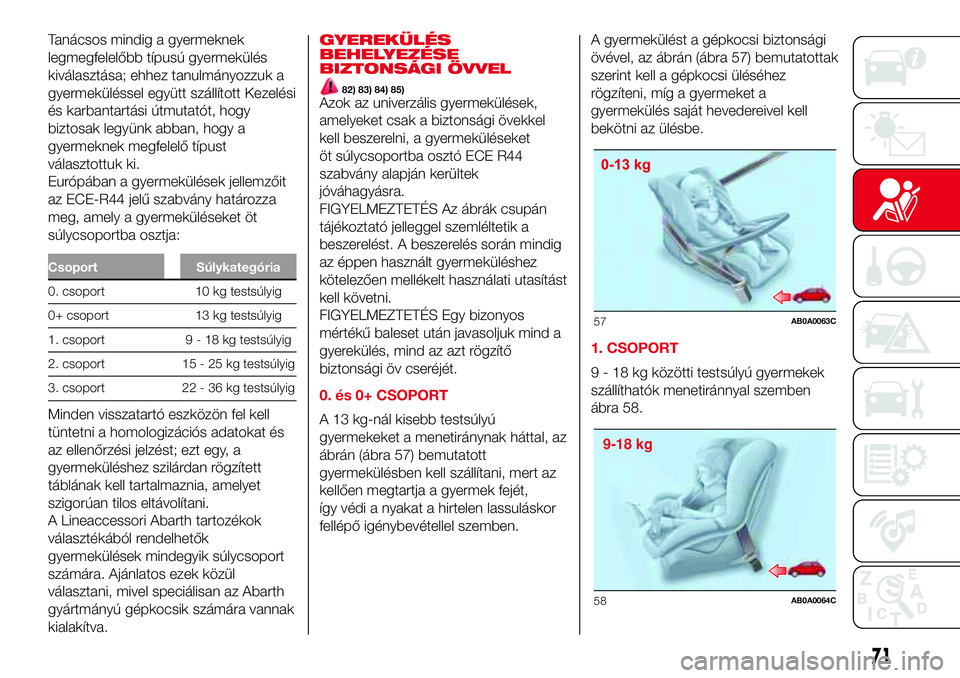

2017 Abarth 500 Kezelési és karbantartási útmutató (in Hungarian)

Tanácsos mindig a gyermeknek
legmegfelelőbb típusú gyermekülés
kiválasztása; ehhez tanulmányozzuk a
gyermeküléssel együtt szállított Kezelési
és karbantartási útmutatót, hogy
biztosak legyünk abban, hogy a
gyermeknek megfelelő típust
választottuk ki.
Európában a gyermekülések jellemzőit
az ECE-R44 jelű szabvány határozza
meg, amely a gyermeküléseket öt
súlycsoportba osztja:
Csoport Súlykategória
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúlyig
2. csoport 15 - 25 kg testsúlyig
3. csoport 22 - 36 kg testsúlyig
Minden visszatartó eszközön fel kell
tüntetni a homologizációs adatokat és
az ellenőrzési jelzést; ezt egy, a
gyermeküléshez szilárdan rögzített
táblának kell tartalmaznia, amelyet
szigorúan tilos eltávolítani.
A Lineaccessori Abarth tartozékok
választékából rendelhetők
gyermekülések mindegyik súlycsoport
számára. Ajánlatos ezek közül
választani, mivel speciálisan az Abarth
gyártmányú gépkocsik számára vannak
kialakítva.GYEREKÜLÉS
BEHELYEZÉSE
BIZTONSÁGI ÖVVEL
82) 83) 84) 85)Azok az univerzális gyermekülések,
amelyeket csak a biztonsági övekkel
kell beszerelni, a gyermeküléseket
öt súlycsoportba osztó ECE R44
szabvány alapján kerültek
jóváhagyásra.
FIGYELMEZTETÉS Az ábrák csupán
tájékoztató jelleggel szemléltetik a
beszerelést. A beszerelés során mindig
az éppen használt gyermeküléshez
kötelezően mellékelt használati utasítást
kell követni.
FIGYELMEZTETÉS Egy bizonyos
mértékű baleset után javasoljuk mind a
gyerekülés, mind az azt rögzítő
biztonsági öv cseréjét.
0. és 0+ CSOPORT
A 13 kg-nál kisebb testsúlyú
gyermekeket a menetiránynak háttal, az
ábrán (ábra 57) bemutatott
gyermekülésben kell szállítani, mert az
kellően megtartja a gyermek fejét,
így védi a nyakat a hirtelen lassuláskor
fellépő igénybevétellel szemben.A gyermekülést a gépkocsi biztonsági
övével, az ábrán (ábra 57) bemutatottak
szerint kell a gépkocsi üléséhez
rögzíteni, míg a gyermeket a
gyermekülés saját hevedereivel kell
bekötni az ülésbe.
1. CSOPORT
9 - 18 kg közötti testsúlyú gyermekek
szállíthatók menetiránnyal szemben
ábra 58.
57AB0A0063C
9-18 kg
58AB0A0064C
71

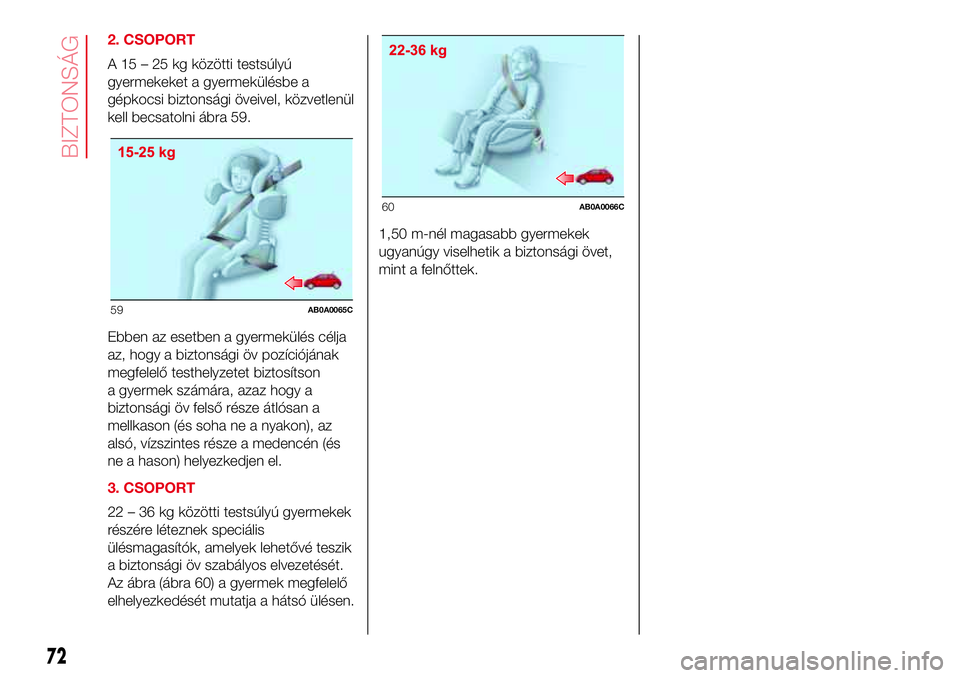

2. CSOPORT
A 15 – 25 kg közötti testsúlyú
gyermekeket a gyermekülésbe a
gépkocsi biztonsági öveivel, közvetlenül
kell becsatolni ábra 59.
Ebben az esetben a gyermekülés célja
az, hogy a biztonsági öv pozíciójának
megfelelő testhelyzetet biztosítson
a gyermek számára, azaz hogy a
biztonsági öv felső része átlósan a
mellkason (és soha ne a nyakon), az
alsó, vízszintes része a medencén (és
ne a hason) helyezkedjen el.
3. CSOPORT
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális
ülésmagasítók, amelyek lehetővé teszik
a biztonsági öv szabályos elvezetését.
Az ábra (ábra 60) a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.1,50 m-nél magasabb gyermekek
ugyanúgy viselhetik a biztonsági övet,
mint a felnőttek.
59AB0A0065C
60AB0A0066C
72
BIZTONSÁG

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERÁLIS GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az
alábbi táblázat szerint:
Csoport SúlykategóriaElső utas ülés(*)Hátsó ülések
Aktív légzsák Kiiktatott légzsák
0. csoport 10 kg-igXUU
0+ csoport 13 kg-igXUU
1. csoport 9-18 kgXUU
2. csoport 15-25 kgUUU
3. csoport 22-36 kgUUU
(*) FONTOS: Ha aktív a légzsák, SOHA NE szereljünk be az első ülésre a menetiránnyal ellentétes irányban gyermekülést. Ha az első ülésre a menetiránnyal
ellentétes irányban gyermekülést kívánnánk beszerelni, iktassuk ki az adott légzsákot (lásd a „További védelmi rendszer (SRS) – Légzsák” bekezdést)
X= Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek
U= Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
73

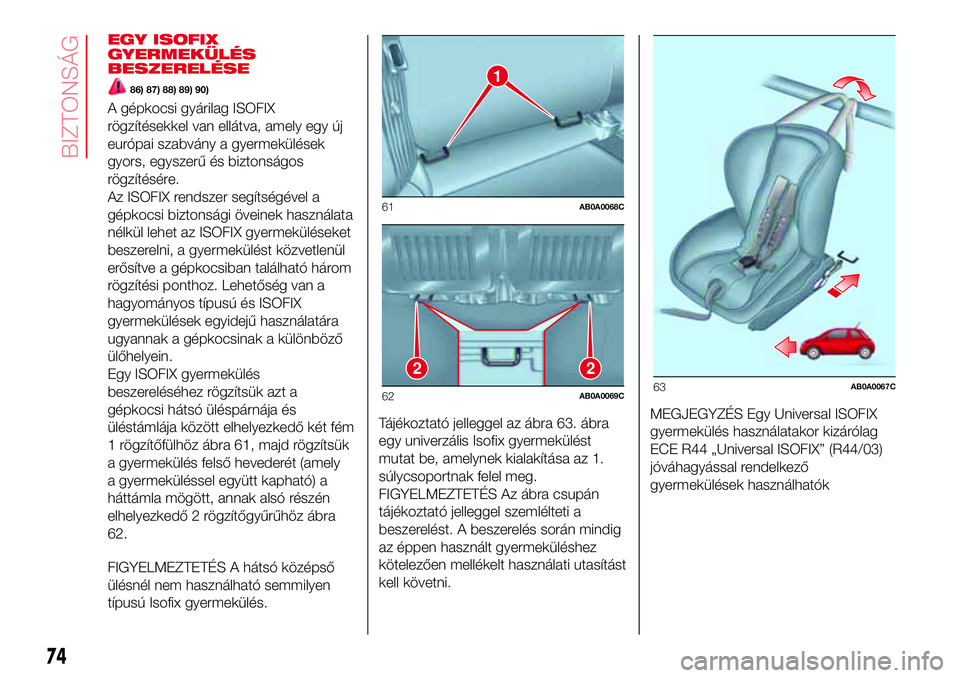

EGY ISOFIX
GYERMEKÜLÉS
BESZERELÉSE
86) 87) 88) 89) 90)
A gépkocsi gyárilag ISOFIX
rögzítésekkel van ellátva, amely egy új
európai szabvány a gyermekülések
gyors, egyszerű és biztonságos
rögzítésére.
Az ISOFIX rendszer segítségével a
gépkocsi biztonsági öveinek használata
nélkül lehet az ISOFIX gyermeküléseket
beszerelni, a gyermekülést közvetlenül
erősítve a gépkocsiban található három
rögzítési ponthoz. Lehetőség van a
hagyományos típusú és ISOFIX
gyermekülések egyidejű használatára
ugyannak a gépkocsinak a különböző
ülőhelyein.
Egy ISOFIX gyermekülés
beszereléséhez rögzítsük azt a
gépkocsi hátsó üléspárnája és
üléstámlája között elhelyezkedő két fém
1 rögzítőfülhöz ábra 61, majd rögzítsük
a gyermekülés felső hevederét (amely
a gyermeküléssel együtt kapható) a
háttámla mögött, annak alsó részén
elhelyezkedő 2 rögzítőgyűrűhöz ábra
62.
FIGYELMEZTETÉS A hátsó középső
ülésnél nem használható semmilyen
típusú Isofix gyermekülés.Tájékoztató jelleggel az ábra 63. ábra
egy univerzális Isofix gyermekülést
mutat be, amelynek kialakítása az 1.
súlycsoportnak felel meg.
FIGYELMEZTETÉS Az ábra csupán
tájékoztató jelleggel szemlélteti a
beszerelést. A beszerelés során mindig
az éppen használt gyermeküléshez
kötelezően mellékelt használati utasítást
kell követni.MEGJEGYZÉS Egy Universal ISOFIX
gyermekülés használatakor kizárólag
ECE R44 „Universal ISOFIX” (R44/03)
jóváhagyással rendelkező
gyermekülések használhatók
1
61AB0A0068C
22
62AB0A0069C63AB0A0067C
74
BIZTONSÁG

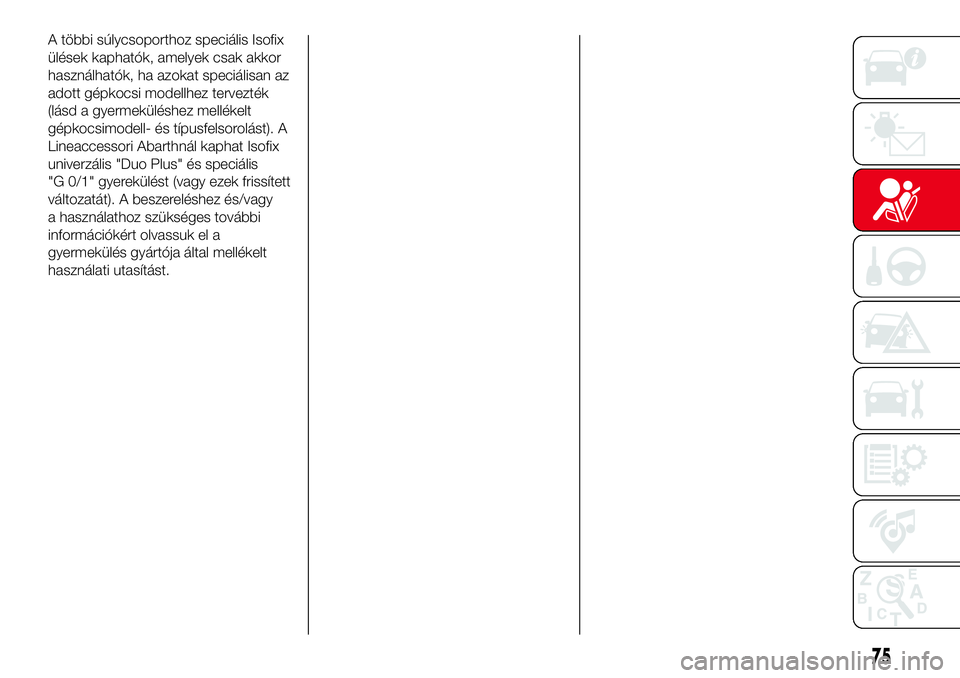

A többi súlycsoporthoz speciális Isofix
ülések kaphatók, amelyek csak akkor
használhatók, ha azokat speciálisan az
adott gépkocsi modellhez tervezték
(lásd a gyermeküléshez mellékelt
gépkocsimodell- és típusfelsorolást). A
Lineaccessori Abarthnál kaphat Isofix
univerzális "Duo Plus" és speciális
"G 0/1" gyerekülést (vagy ezek frissített
változatát). A beszereléshez és/vagy
a használathoz szükséges további
információkért olvassuk el a
gyermekülés gyártója által mellékelt
használati utasítást.
75

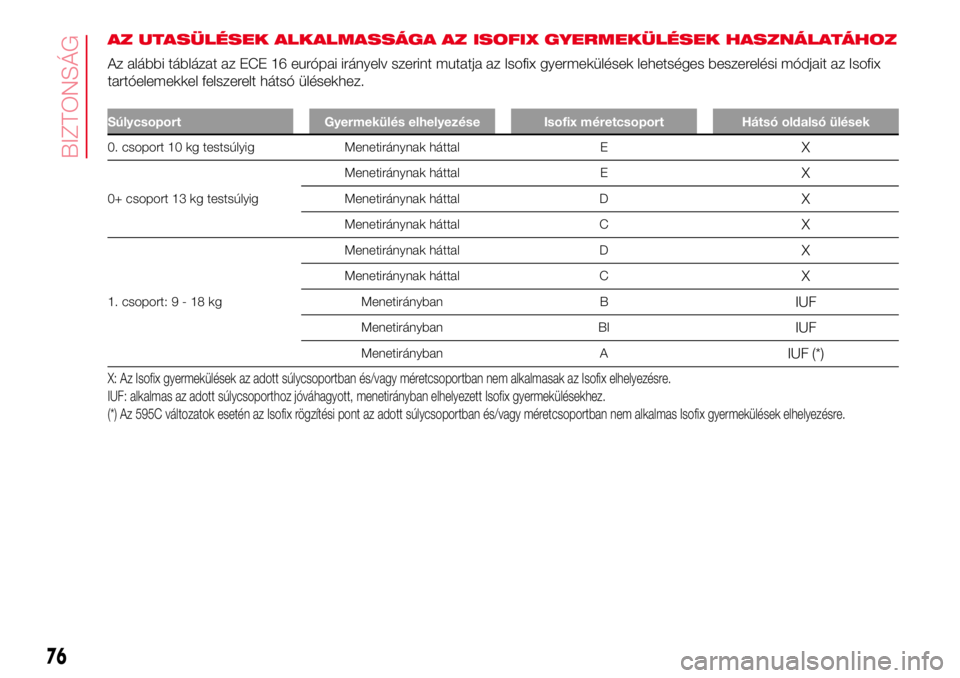

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési módjait az Isofix
tartóelemekkel felszerelt hátsó ülésekhez.
Súlycsoport Gyermekülés elhelyezése Isofix méretcsoport Hátsó oldalsó ülések
0. csoport 10 kg testsúlyig Menetiránynak háttal EX
0+ csoport 13 kg testsúlyigMenetiránynak háttal E
X
Menetiránynak háttal DX
Menetiránynak háttal CX
1. csoport:9-18kgMenetiránynak háttal D
X
Menetiránynak háttal CX
Menetirányban BIUF
Menetirányban BIIUF
Menetirányban AIUF (*)
X: Az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az Isofix elhelyezésre.
IUF: alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett Isofix gyermekülésekhez.
(*) Az 595C változatok esetén az Isofix rögzítési pont az adott súlycsoportban és/vagy méretcsoportban nem alkalmas Isofix gyermekülések elhelyezésre.
76
BIZTONSÁG

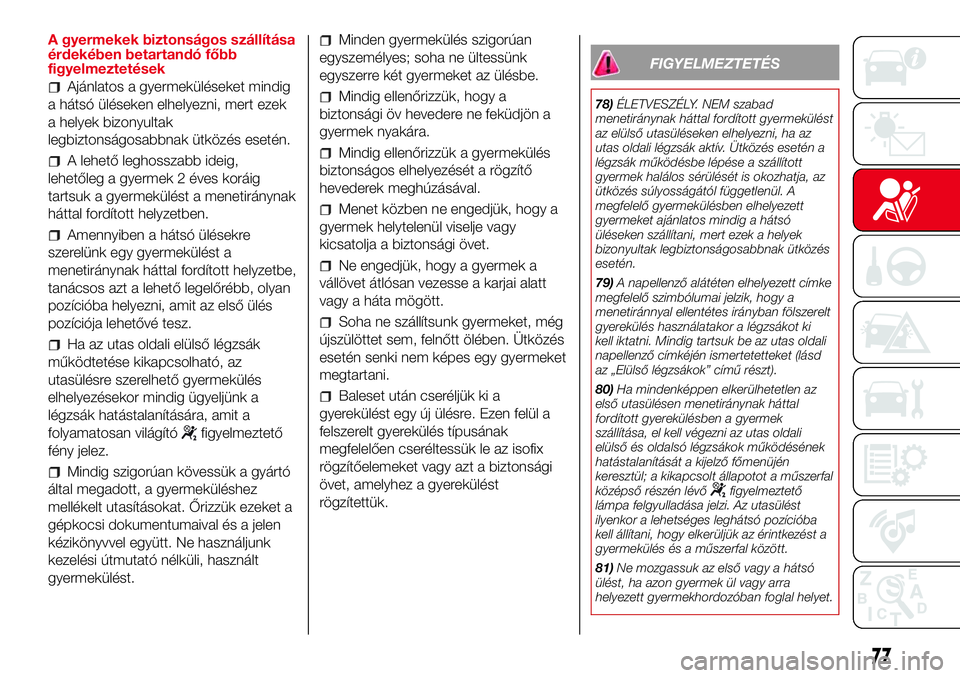

A gyermekek biztonságos szállítása
érdekében betartandó főbb
figyelmeztetések
Ajánlatos a gyermeküléseket mindig
a hátsó üléseken elhelyezni, mert ezek
a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
A lehető leghosszabb ideig,
lehetőleg a gyermek 2 éves koráig
tartsuk a gyermekülést a menetiránynak
háttal fordított helyzetben.
Amennyiben a hátsó ülésekre
szerelünk egy gyermekülést a
menetiránynak háttal fordított helyzetbe,
tanácsos azt a lehető legelőrébb, olyan
pozícióba helyezni, amit az első ülés
pozíciója lehetővé tesz.
Ha az utas oldali elülső légzsák
működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés
elhelyezésekor mindig ügyeljünk a
légzsák hatástalanítására, amit a
folyamatosan világító
figyelmeztető
fény jelez.
Mindig szigorúan kövessük a gyártó
által megadott, a gyermeküléshez
mellékelt utasításokat. Őrizzük ezeket a
gépkocsi dokumentumaival és a jelen
kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt
gyermekülést.
Minden gyermekülés szigorúan
egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe.
Mindig ellenőrizzük, hogy a
biztonsági öv hevedere ne feküdjön a
gyermek nyakára.
Mindig ellenőrizzük a gyermekülés
biztonságos elhelyezését a rögzítő
hevederek meghúzásával.
Menet közben ne engedjük, hogy a
gyermek helytelenül viselje vagy
kicsatolja a biztonsági övet.
Ne engedjük, hogy a gyermek a
vállövet átlósan vezesse a karjai alatt
vagy a háta mögött.
Soha ne szállítsunk gyermeket, még
újszülöttet sem, felnőtt ölében. Ütközés
esetén senki nem képes egy gyermeket
megtartani.
Baleset után cseréljük ki a
gyerekülést egy új ülésre. Ezen felül a
felszerelt gyerekülés típusának
megfelelően cseréltessük le az isofix
rögzítőelemeket vagy azt a biztonsági
övet, amelyhez a gyerekülést
rögzítettük.
FIGYELMEZTETÉS
78)ÉLETVESZÉLY. NEM szabad
menetiránynak háttal fordított gyermekülést
az elülső utasüléseken elhelyezni, ha az
utas oldali légzsák aktív. Ütközés esetén a
légzsák működésbe lépése a szállított
gyermek halálos sérülését is okozhatja, az
ütközés súlyosságától függetlenül. A
megfelelő gyermekülésben elhelyezett
gyermeket ajánlatos mindig a hátsó
üléseken szállítani, mert ezek a helyek
bizonyultak legbiztonságosabbnak ütközés
esetén.
79)A napellenző alátéten elhelyezett címke
megfelelő szimbólumai jelzik, hogy a
menetiránnyal ellentétes irányban fölszerelt
gyerekülés használatakor a légzsákot ki
kell iktatni. Mindig tartsuk be az utas oldali
napellenző címkéjén ismertetetteket (lásd
az „Elülső légzsákok” című részt).
80)Ha mindenképpen elkerülhetetlen az
első utasülésen menetiránynak háttal
fordított gyerekülésben a gyermek
szállítása, el kell végezni az utas oldali
elülső és oldalsó légzsákok működésének
hatástalanítását a kijelző főmenüjén
keresztül; a kikapcsolt állapotot a műszerfal
középső részén lévő
figyelmeztető
lámpa felgyulladása jelzi. Az utasülést
ilyenkor a lehetséges leghátsó pozícióba
kell állítani, hogy elkerüljük az érintkezést a
gyermekülés és a műszerfal között.
81)Ne mozgassuk az első vagy a hátsó
ülést, ha azon gyermek ül vagy arra
helyezett gyermekhordozóban foglal helyet.
77

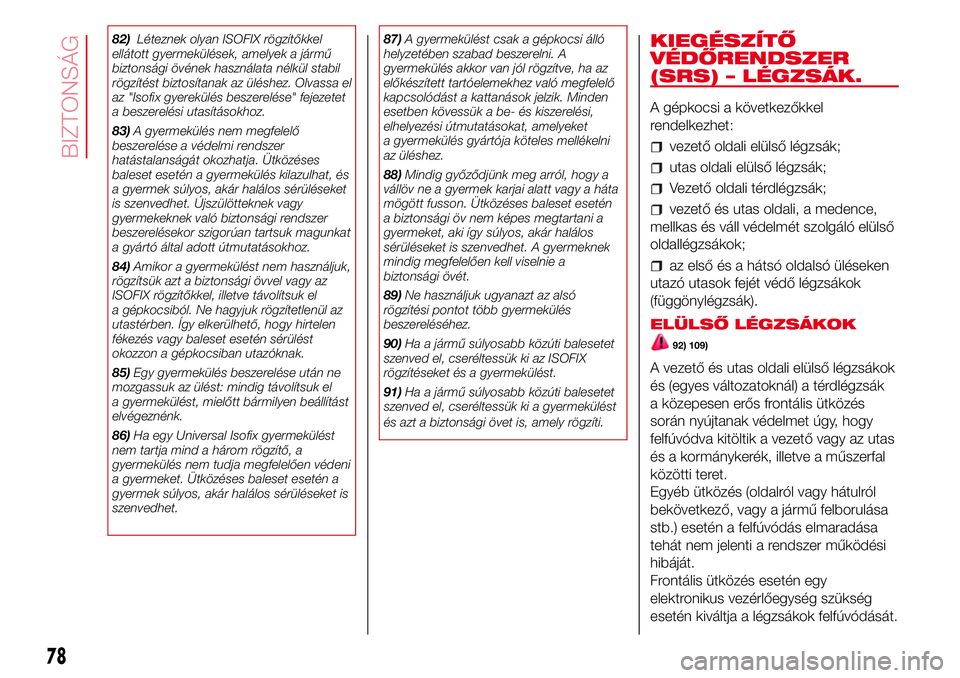

82)Léteznek olyan ISOFIX rögzítőkkel
ellátott gyermekülések, amelyek a jármű
biztonsági övének használata nélkül stabil
rögzítést biztosítanak az üléshez. Olvassa el
az "Isofix gyerekülés beszerelése" fejezetet
a beszerelési utasításokhoz.
83)A gyermekülés nem megfelelő
beszerelése a védelmi rendszer
hatástalanságát okozhatja. Ütközéses
baleset esetén a gyermekülés kilazulhat, és
a gyermek súlyos, akár halálos sérüléseket
is szenvedhet. Újszülötteknek vagy
gyermekeknek való biztonsági rendszer
beszerelésekor szigorúan tartsuk magunkat
a gyártó által adott útmutatásokhoz.
84)Amikor a gyermekülést nem használjuk,
rögzítsük azt a biztonsági övvel vagy az
ISOFIX rögzítőkkel, illetve távolítsuk el
a gépkocsiból. Ne hagyjuk rögzítetlenül az
utastérben. Így elkerülhető, hogy hirtelen
fékezés vagy baleset esetén sérülést
okozzon a gépkocsiban utazóknak.
85)Egy gyermekülés beszerelése után ne
mozgassuk az ülést: mindig távolítsuk el
a gyermekülést, mielőtt bármilyen beállítást
elvégeznénk.
86)Ha egy Universal Isofix gyermekülést
nem tartja mind a három rögzítő, a
gyermekülés nem tudja megfelelően védeni
a gyermeket. Ütközéses baleset esetén a
gyermek súlyos, akár halálos sérüléseket is
szenvedhet.87)A gyermekülést csak a gépkocsi álló
helyzetében szabad beszerelni. A
gyermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő
kapcsolódást a kattanások jelzik. Minden
esetben kövessük a be- és kiszerelési,
elhelyezési útmutatásokat, amelyeket
a gyermekülés gyártója köteles mellékelni
az üléshez.
88)Mindig győződjünk meg arról, hogy a
vállöv ne a gyermek karjai alatt vagy a háta
mögött fusson. Ütközéses baleset esetén
a biztonsági öv nem képes megtartani a
gyermeket, aki így súlyos, akár halálos
sérüléseket is szenvedhet. A gyermeknek
mindig megfelelően kell viselnie a
biztonsági övét.
89)Ne használjuk ugyanazt az alsó
rögzítési pontot több gyermekülés
beszereléséhez.
90)Ha a jármű súlyosabb közúti balesetet
szenved el, cseréltessük ki az ISOFIX
rögzítéseket és a gyermekülést.
91)Ha a jármű súlyosabb közúti balesetet
szenved el, cseréltessük ki a gyermekülést
és azt a biztonsági övet is, amely rögzíti.KIEGÉSZÍTŐ
VÉDŐRENDSZER
(SRS) – LÉGZSÁK.
A gépkocsi a következőkkel
rendelkezhet:
vezető oldali elülső légzsák;
utas oldali elülső légzsák;
Vezető oldali térdlégzsák;
vezető és utas oldali, a medence,
mellkas és váll védelmét szolgáló elülső
oldallégzsákok;
az első és a hátsó oldalsó üléseken
utazó utasok fejét védő légzsákok
(függönylégzsák).
ELÜLSŐ LÉGZSÁKOK
92) 109)
A vezető és utas oldali elülső légzsákok
és (egyes változatoknál) a térdlégzsák
a közepesen erős frontális ütközés
során nyújtanak védelmet úgy, hogy
felfúvódva kitöltik a vezető vagy az utas
és a kormánykerék, illetve a műszerfal
közötti teret.
Egyéb ütközés (oldalról vagy hátulról
bekövetkező, vagy a jármű felborulása
stb.) esetén a felfúvódás elmaradása
tehát nem jelenti a rendszer működési
hibáját.
Frontális ütközés esetén egy
elektronikus vezérlőegység szükség
esetén kiváltja a légzsákok felfúvódását.
78
BIZTONSÁG
