2017 Abarth 124 Spider Instructieboek (in Dutch)

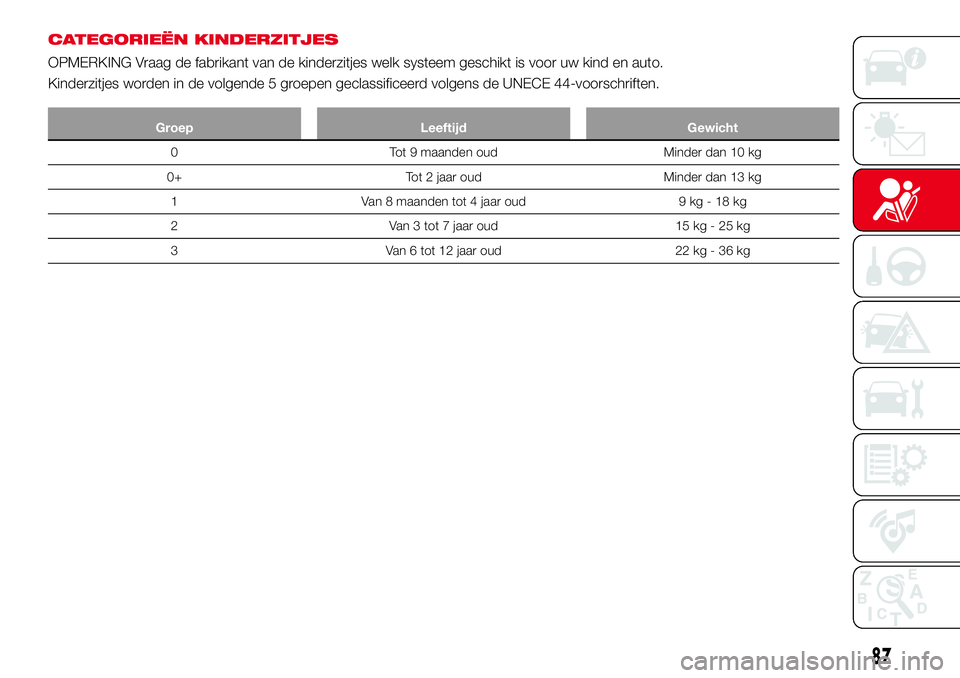

CATEGORIEËN KINDERZITJES
OPMERKING Vraag de fabrikant van de kinderzitjes welk systeem geschikt is voor uw kind en auto.
Kinderzitjes worden in de volgende 5 groepen geclassificeerd volgens de UNECE 44-voorschriften.
Groep Leeftijd Gewicht
0 Tot 9 maanden oud Minder dan 10 kg
0+ Tot 2 jaar oud Minder dan 13 kg
1 Van 8 maanden tot 4 jaar oud 9 kg - 18 kg
2 Van 3 tot 7 jaar oud 15 kg - 25 kg
3 Van 6 tot 12 jaar oud 22 kg - 36 kg
87

TYPE KINDERZITJES
In dit instructiehandboek wordt uitleg
gegeven over de installatie met
veiligheidsgordels van de volgende drie
typen kinderzitjes: babyzitjes,
kinderzitjes en stoelverhogers.
BELANGRIJK De installatiepositie wordt
bepaald door het type kinderzitje. Lees
de instructies van de fabrikant en dit
instructiehandboek altijd zorgvuldig.
BELANGRIJK Vanwege de variaties in
het ontwerp van de kinderzitjes, stoelen
in de auto en veiligheidsgordels kan het
zijn dat niet alle kinderzitjes passen in
alle stoelstanden. Alvorens een
kinderzitje aan te schaffen, moet dit
worden uitgeprobeerd in de specifieke
stoelstand (of standen) van de auto
waarin het gaat worden gebruikt. Als
een reeds aangeschaft kinderzitje niet
past, moet u wellicht een ander
kinderzitje aanschaffen dat wel past.
Babyzitje
Gelijk aan Groep 0 en 0+ van de ECE
R-44 voorschriften fig. 65.Kinderzitje
Gelijk aan Groep 1 van de ECE
R-44 voorschriften fig. 66.
Stoelverhoger
Gelijk aan Groep 2 en 3 van de ECE
R-44 voorschriften fig. 67.Installatierichting babyzitje
Een babyzitje wordt altijd tegen de
rijrichting geplaatst. Raadpleeg de tabel
"Geschikt kinderzitje voor verschillende
stoelstanden" voor de installatiepositie
van het babyzitje.
6506070809-INF-001
6603030202-CHD-001
6703030202-BOO-001
88
VEILIGHEID

INSTALLATIERICHTING
KINDERZITJE
100) 104) 105) 106) 106)
Een kinderzitje wordt in de rijrichting of
tegen de rijrichting in geïnstalleerd. Dit
is afhankelijk van de leeftijd en de lengte
van het kind.
Volg bij het installeren de instructies van
de fabrikant voor de juiste leeftijd en
lengte van het kind en volg de
aanwijzingen voor het installeren van
het kinderzitje.
Raadpleeg de tabel "Geschikt
kinderzitje voor verschillende
stoelstanden" voor de installatiepositie
van het kinderzitje.Installatierichting junior kinderzitje
Een junior kinderzitje wordt altijd in de
rijrichting geplaatst.
Raadpleeg de tabel "Geschikt
kinderzitje voor verschillende
stoelstanden" voor de installatiepositie
van het kinderzitje.
89

KINDERZITJE VOOR VERSCHILLENDE STOELSTANDEN
De informatie in de tabel geeft de geschiktheid weer van uw kinderzitje voor verschillende stoelstanden.
Raadpleeg voor de installatie van kinderzitjes van andere fabrikanten de instructies van de fabrikant dat bij het betreffende
kinderzitje worden geleverd.
Kinderzitjes met ISOFIX-bevestiging
Raadpleeg voor het installeren van een kinderzitje op de passagiersstoel de instructies van de fabrikant van het kinderzitje en de
instructies voor het gebruik van de ISOFIX-bevestiging.
Gewichtsgroep Formaatklasse SpanklemStoelstanden
ISOFIX-posities in voertuig
Passagiersstoel
ReiswiegF ISO/L1 X
G ISO/L2 X
(1) X
GROEP 0 tot 10 kgE ISO/R1 X
(1) X
GROEP 0+ tot 13 kgE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
90
VEILIGHEID

Gewichtsgroep Formaatklasse SpanklemStoelstanden
ISOFIX-posities in voertuig
Passagiersstoel
GROEP19kg–18kgD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
GROEP 2 15 kg – 25 kg (1) IL (3)
GROEP 3 22 kg – 36 kg (1) IL (3)
(1) Voor de CRS zonder ISO/XX-formaatklasse-identificatie (A tot G), voor de geldende gewichtsgroep, zal de autofabrikant de
specifieke ISOFIX-kinderzitjes aangeven die worden aanbevolen voor elke stand.
IUF = geschikt voor ISOFIX-kinderzitjes de rijrichting uit de universele categorie, goedgekeurd voor deze gewichtsklasse.
IL = geschikt voor bepaalde ISOFIX-kinderzitjes (CRS) die worden weergeven in de bijgesloten lijst.
Deze ISOFIX CRS zijn de kinderzitjes in de categorieën “specifiek voertuig”, “beperkt” of “semi-universeel”.
(1) Een CabrioFix-kinderzitje bevestigd aan een EasyFix-basis, beiden verkocht door
MAXI-COSI®, kan geïnstalleerd worden.
(2) Een Pearl-kinderzitje bevestigd aan een FamilyFix-basis, beiden verkocht door
MAXI-COSI®, kan geïnstalleerd worden.
(3) Een
BRITAX RÖMER®KIDFIX kan geïnstalleerd worden (KIDFIX wordt niet langer geproduceerd).
X = ISOFIX-positie niet geschikt voor het ISOFIX-kinderzitje van deze gewichtsklasse en/of deze grootte.
91

i-Size kinderzitjes
Een i-Size kinderzitje kan als volgt op de aangegeven stoelen worden geïnstalleerd.
Passagiersstoel
i-Size kinderzitjes X
X = zitpositie niet geschikt voor i-Size “universele” kinderzitjes.
BELANGRIJK Een i-Size kinderzitje verwijst naar een kinderzitje met een i-Size certificatie voor de UNECE 129-regelgeving.
92
VEILIGHEID

Kinderzitjes die met de veiligheidsgordel worden bevestigd
Systeemgroep Leeftijdsgroep Gewichtsgroep Type kinderzitjePassagiersstoel
(Airbag
ingeschakeld)(Airbag
uitgeschakeld)
GROEP 0Tot ongeveer
9 maanden oudMinder dan 10 kg Babyzitje X U
GROEP 0+Tot ongeveer 2 jaar
oudMinder dan 13 kg Babyzitje X U
GROEP 1Van ongeveer
8 maanden tot 4 jaar
oud9 kg - 18 kg Kinderzitje UF U
GROEP 2Van ongeveer 3 tot
7 jaar oud15 kg - 25 kg Kinderzitje UF U
GROEP 3Van ongeveer 6 tot
12 jaar oud22 kg - 36 kg Kinderzitje UF U
U = geschikt voor "universele" kinderzitjes in deze gewichtsgroep.
UF = geschikt voor "universele" kinderzitjes die in de rijrichting worden gemonteerd en die goedgekeurd zijn voor gebruik in
deze gewichtsgroep.
Raadpleeg de catalogus met accessoires voor geschikte kinderzitjes.
X = Ongeschikte zitplaats voor kinderen in deze gewichtsgroep.
93

KINDERZITJES
INSTALLEREN
107) 108) 109) 110) 111)
Verankeringen
Het voertuig is voorzien van
verankeringen voor het bevestigen van
kinderzitjes. Lokaliseer de positie van
de verankering.
Volg voor het installeren van een
kinderzitje altijd de instructiehandleiding
bij het kinderzitje.
Locatie verankering
Gebruik de aangegeven
verankeringslocaties fig. 68 bij het
installeren van een kinderzitje dat is
uitgerust met een hoofdsteunriem.
BELANGRIJK Houd de achterzijde van
de stoel met uw hand vast terwijl u de
stoelen naar voor en achter schuift. Als
de achterzijde van de stoel niet wordtvastgehouden, verplaatst de stoel zich
plotseling hetgeen letsel kan
veroorzaken.
Ga als volgt te werk:
open de kap;
schuif de passagiersstoel zo ver
mogelijk naar achter en schuif deze
vervolgens ongeveer 100 mm naar
voren zodat u uw hand erachter kunt
plaatsen;
verwijder de afdekkingfig. 69. Let
erop dat u deze niet kwijtraakt;
plaats het kinderzitje op de
passagiersstoel;
breng de hoofdsteunriem onder de
hoofdsteun en bevestig deze aan de
haak fig. 70. Raadpleeg de instructies
van de fabrikant voor de
bevestigingsmethode van de
hoofdsteunriem.De veiligheidsgordel gebruiken
BELANGRIJK Houd de achterzijde van
de stoel met uw hand vast terwijl u de
stoelen naar voor en achter schuift. Als
de achterzijde van de stoel niet wordt
vastgehouden, verplaatst de stoel zich
plotseling hetgeen letsel kan
veroorzaken.
Volg de installatie-instructies bij het
product voor het installeren van een
kinderzitje.
Open tevens de kap, schuif de stoel zo
ver mogelijk naar achter en breng de
rugleuning zover mogelijk omlaag.
ISOFIX-bevestiging gebruiken
BELANGRIJK Houd de achterzijde van
de stoel met uw hand vast terwijl u de
stoelen naar voor en achter schuift. Als
de achterzijde van de stoel niet wordt6803030401-222-001AB
6906070809-121-001AB
7006070807-12A-001AB
94
