2017.5 OPEL ANTARA Betriebsanleitung (in German)

Stauraum639Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das
Heckträgersystem nicht
ordnungsgemäß eingerastet,
keine Lasten am System befesti‐
gen und das System zurückschie‐ ben. Hilfe einer Werkstatt in
Anspruch nehmen.
Ziehen Sie den Kennzeichenhalter
nach oben und führen Sie die Halter
ganz in die Aufnahmen ein.
Die Rückleuchten montieren
Zuerst die hintere ( 1), dann die
vordere ( 2) Rückleuchte aus den
Ablagemulden entnehmen.
Den Leuchtenhalter an der Rückseite
der Rückleuchte vollständig ausklap‐
pen.
Auf den Klemmhebel drücken und
den Leuchtenhalter bis zum Anschlag
in die Aufnahme schieben.
Diesen Vorgang für beide Rückleuch‐ ten durchführen.

64Stauraum
Position von Kabel und Leuchte
prüfen, um sicherzustellen, dass sie
korrekt montiert sind und fest sitzen.
Das Heckträgersystem arretieren
Zuerst den linken Spannhebel ( 1),
danach den rechten Spannhebel ( 2)
bis zum Anschlag nach hinten
schwenken. Beide Spannhebel
müssen nach hinten zeigen, weil
sonst keine sichere Funktion gewähr‐
leistet ist.
Hinweis
Die Hecktür schließen.
Tretkurbelaufnahmen
ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die
diagonale Stütze einrastet.
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.

Stauraum65Einstellen des
Heckträgersystems auf ein
Fahrrad
Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig heraus‐ drehen (Position 5).
Bei gekrümmten Tretkurbeln am
Fahrrad Tretkurbelanlage vollständig
hineindrehen (Position 1).
Den Entriegelungshebel drücken und
die Radaufnahmen herausziehen.
Den Entriegelungshebel am Spann‐
band drücken und das Spannband
herausziehen.

66StauraumFahrrad zur Befestigung
vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Das linke Pedal (ohne Kettenblatt)
senkrecht nach unten drehen. Das
Pedal an der linken Tretkurbel muss
waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.
Fahrrad am Heckträgersystem
befestigen
Das Fahrrad aufsetzen. Dabei muss
die Tretkurbel wie in der Abbildung
dargestellt in den Schacht der Tret‐
kurbelaufnahme gesetzt werden.
Achtung
Darauf achten, dass das Pedal
nicht die Oberfläche des Heckträ‐
gersystems berührt. Andernfalls
könnte die Kurbelgarnitur des
Fahrrads während des Transports beschädigt werden.
Tretkurbelfixierung von oben in die
jeweils äußere Schiene der Tretkur‐
belaufnahme einführen und bis zum
Anschlag nach unten schieben.

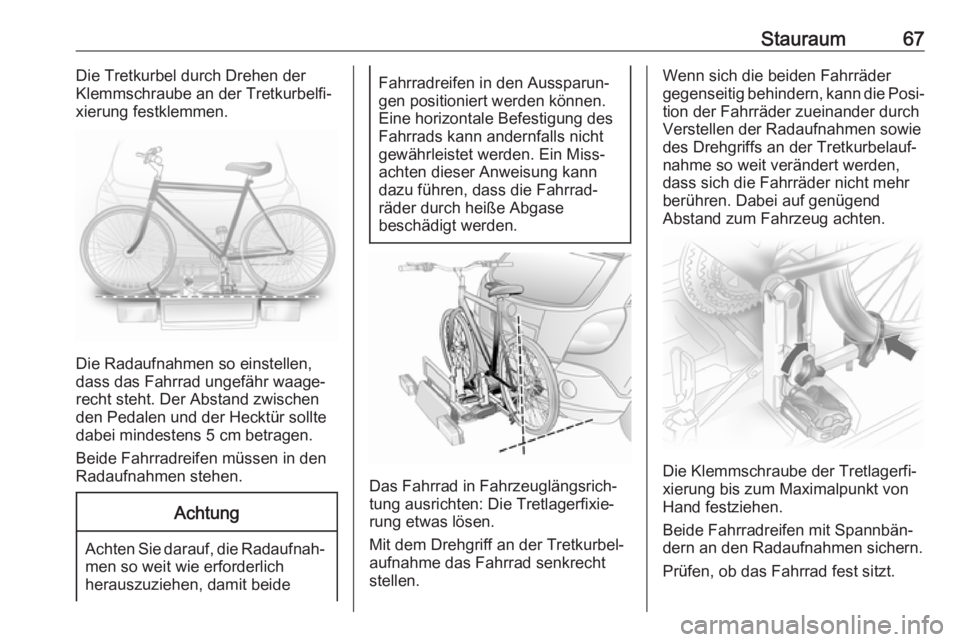

Stauraum67Die Tretkurbel durch Drehen der
Klemmschraube an der Tretkurbelfi‐
xierung festklemmen.
Die Radaufnahmen so einstellen,
dass das Fahrrad ungefähr waage‐
recht steht. Der Abstand zwischen
den Pedalen und der Hecktür sollte
dabei mindestens 5 cm betragen.
Beide Fahrradreifen müssen in den
Radaufnahmen stehen.
Achtung
Achten Sie darauf, die Radaufnah‐ men so weit wie erforderlich
herauszuziehen, damit beide
Fahrradreifen in den Aussparun‐
gen positioniert werden können. Eine horizontale Befestigung des
Fahrrads kann andernfalls nicht
gewährleistet werden. Ein Miss‐
achten dieser Anweisung kann
dazu führen, dass die Fahrrad‐
räder durch heiße Abgase
beschädigt werden.
Das Fahrrad in Fahrzeuglängsrich‐
tung ausrichten: Die Tretlagerfixie‐
rung etwas lösen.
Mit dem Drehgriff an der Tretkurbel‐
aufnahme das Fahrrad senkrecht stellen.
Wenn sich die beiden Fahrräder
gegenseitig behindern, kann die Posi‐ tion der Fahrräder zueinander durchVerstellen der Radaufnahmen sowie
des Drehgriffs an der Tretkurbelauf‐
nahme so weit verändert werden,
dass sich die Fahrräder nicht mehr
berühren. Dabei auf genügend
Abstand zum Fahrzeug achten.
Die Klemmschraube der Tretlagerfi‐
xierung bis zum Maximalpunkt von Hand festziehen.
Beide Fahrradreifen mit Spannbän‐
dern an den Radaufnahmen sichern.
Prüfen, ob das Fahrrad fest sitzt.

68StauraumAchtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Die Einstellwerte an den Radaufnah‐
men und am Drehgriff an der Tretkur‐
belaufnahme sollten für jedes Fahr‐
rad notiert und aufbewahrt werden. Eine korrekte Voreinstellung erleich‐
tert die erneute Anbringung des Fahr‐ rads.
Hinweis
Für eine bessere Sichtbarkeit wird
empfohlen, am äußersten Fahrrad ein Warnschild anzubringen.
Fahrrad vom Heckträgersystem
abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Das Fahrrad festhalten, die Klemm‐
schraube der Tretlagerfixierung lösen und die Tretlagerfixierung nach oben
herausnehmen.
Heckträgersystem einfahren
Dabei die Tretkurbelfixierung wie in
der Abbildung dargestellt in die Tret‐
kurbelaufnahme schieben.

Stauraum69Das Spannband einführen und so
weit wie möglich nach unten festzie‐
hen.
Entriegelungshebel drücken und
Radaufnahmen vollständig bis zum
Anschlag einschieben.
Den Arretierungshebel an der diago‐
nalen Stütze ausrasten und beide
Tretkurbelaufnahmen nach unten klappen.
9 Warnung
Einklemmgefahr.
Zuerst den rechten Spannhebel ( 1),
danach den linken Spannhebel ( 2)
nach vorn schwenken, bis sie in ihrer
jeweiligen Aufnahme einrasten.

70StauraumDen Klemmhebel nach unten drücken
und beide Leuchten aus den Aufnah‐ men ziehen.
Die Leuchtenhalter an der Rückseite
der Rückleuchten einklappen.
Erst die vordere Rückleuchte ( 1),
dann die hintere Rückleuchte ( 2) in
die Ablagemulden legen und ganz
nach unten drücken. Kabel vollstän‐
dig in alle Führungen drücken, um
Beschädigungen zu vermeiden.
Ziehen Sie den Kennzeichenhalter nach oben und klappen Sie ihn in
waagerechte Position.
Die Hecktür öffnen.
Den Hebel anheben und halten. Das
System leicht anheben und in den
Stoßfänger drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
