2016 YAMAHA TMAX Manuale de Empleo (in Spanish)

Información relativa a la seguridad
1-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-
do carga o accesorios al scooter, conduzca
con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de peso, tenga en cuenta lo siguiente:
El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los ob-
jetos más pesados lo más cerca posi-
ble del centro del vehículo y distribuya
el peso lo más uniformemente posible
en ambos lados del scooter a fin de re-
ducir al mínimo el desequilibrio o la
inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
Ajuste correctame nte la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Dichos objetos pueden crear inesta-
bilidad en el manejo o disminuir la
respuesta de la dirección.
Este vehículo no está diseñado
para arrastrar un remolque o para
acoplarle un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
Carga máxima:
193 kg (425 lb) (XP500A)
196 kg (432 lb) (XP500)
2PW-9-S1.book 3 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Información relativa a la seguridad
1-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesori os y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden represent ar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del scooter. Revise cuidado-
samente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores. Los accesorios montados en el ma- nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran- des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema del
scooter, puede producirse una avería
eléctrica, la cual puede provocar el
apagado de las luces o la pérdida de
potencia del motor, con el consiguien-
te peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de manejabi-
lidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y combi-
naciones no resulten adecuados. Consulte
en la página 7-18 las especificaciones de
los neumáticos e información adicional so-
bre su sustitución.
Transporte del scooter
Debe observar las instrucciones siguientes
antes de transportar el scooter en otro vehí-
culo.
2PW-9-S1.book 4 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Información relativa a la seguridad
1-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Retire todos los elementos sueltos del
scooter.
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
Asegure el scooter con sujeciones o
correas adecuadas fijadas a piezas
sólidas del scooter, como el bastidor o
la abrazadera triple superior de la hor-
quilla delantera (y no, por ejemplo, el
manillar montado con piezas de goma,
los intermitentes o cualquier pieza que
se pueda romper). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.
Si es posible, la suspensión debe ir
algo comprimida mediante las sujecio-
nes para que el scooter no rebote ex-
cesivamente durante el transporte.
SAU57600
Otros aspectos de seguridad en
la conducción
No olvide señalar claramente cuando
vaya a girar.
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
Las pastillas y forros de freno pueden
humedecerse al lavar el scooter. Si
lava el scooter, re vise los frenos antes
de conducir.
Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes (en caso de que el vehículo
esté provisto de uno). Una carga suel-
ta afectará a la estabilidad del scooter
y puede distraer su atención de la ca-
rretera. (Vease la página 1-3.)
2PW-9-S1.book 5 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

2-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Descripción
SAU63371
Vista izquierda
1. Batería (página 7-29)
2. Portacascos (página 4-17)
3. Compartimento porta obj etos trasero (página 4-18)
4. Asa de agarre (página 6-3)
5. Tapón de llenado de aceite del motor (página 7-11)
6. Caballete lateral (página 4-22)
7. Perno de drenaje del acei te del motor (página 7-11)
8. Mirilla de control del nivel de aceite del motor (página 7-11)
9. Cartucho del filtro de aceite (página 7-11)
10.Mirilla de control del nivel de líquido refrigerante (página 7-14)
3
5987610
142
2PW-9-S1.book 1 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Descripción
2-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU63391
Vista derecha
1. Juego de herramientas del propietario (página 7-2)
2. Tapón del depósito de gasolina (página 4-14)
3. Filtro de aire (página 7-16)
4. Parabrisas (página 4-20)
5. Fusibles (página 7-30)
6. Caballete central (página 7-27)
3
6
1542
2PW-9-S1.book 2 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Descripción
2-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU63401
Mandos e instrumentos
1. Maneta del freno trasero (página 4-12)
2. Interruptores izquierdos del manillar (página 4-10)
3. Palanca de bloqueo del freno trasero (página 4-12)
4. Velocímetro (página 4-2)
5. Visor multifunción (página 4-3)
6. Tacómetro (página 4-3)
7. Interruptores derechos del manillar (página 4-10)
8. Maneta del freno delantero (página 4-11)
9. Puño del acelerador (página 7-17)
10.Compartimento porta objet os delantero (página 4-18)
11.Interruptores del sistema de llave inteligente (página 3-1)
12.Toma de corriente continua (página 4-25)
4236781
11 9
5
10
12
2PW-9-S1.book 3 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

3-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Sistema de llave inteligente
SAU61663
Sistema de llave inteligente
El sistema de llave inteligente permite utili-
zar el vehículo sin necesidad de una llave
mecánica.
ADVERTENCIA
SWA14704
Mantenga los marcapasos o los
desfibriladores cardiacos implanta-
dos, así como otros aparatos médi-
cos eléctricos, alejados de la
antena montada en el vehículo (ver
la ilustración).
Las ondas de radio transmitidas
por la antena puede n afectar al fun-
cionamiento de dichos dispositivos
cuando están cerca.
Si lleva un aparato médico eléctri-
co, consulte a un médico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
Además de la antena montada en el vehí-
culo, el sistema de llave inteligente se com-
pone de la llave inteligente, la luz indicadora
del sistema de llave inteligente, el interrup-
tor “ON/ ” y los interruptores “OFF/LOCK”
y “SEAT OPEN/ ”.
1. Antena montada en el vehículo
1
1. Llave inteligente
1. Luz indicadora del sistema de llave inteligente “ ”
1. Interruptor “ON/ ”
1
1
1
2PW-9-S1.book 1 ページ ２０１５年９月１６日　水曜日　午前１１時２４分

Sistema de llave inteligente
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ATENCIÓN
SCA15763
El sistema de llave inteligente utiliza on-
das de radio de baja intensidad. Es posi-
ble que el sistema de llave inteligente no
funcione en las situaciones siguientes.
La llave inteligente está expuesta a
ondas de radio de alta intensidad u
otras interferencias electromagnéti-
cas
Hay instalaciones cercanas que
emiten ondas de radio de alta inten-
sidad (torres de TV o radio, centra-
les eléctricas, emisoras de radio,
aeropuertos, etc.)
Lleva o utiliza equipos de comuni-
cación como radios o teléfonos mó-
viles en proximidad de la llave
inteligente
La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
Hay cerca otros vehículos equipa-
dos con un sistema de llave inteli-
gente
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice la llave me-
cánica para realizar la operación en
modo de emergencia (ver la página
7-39).
SAU61582

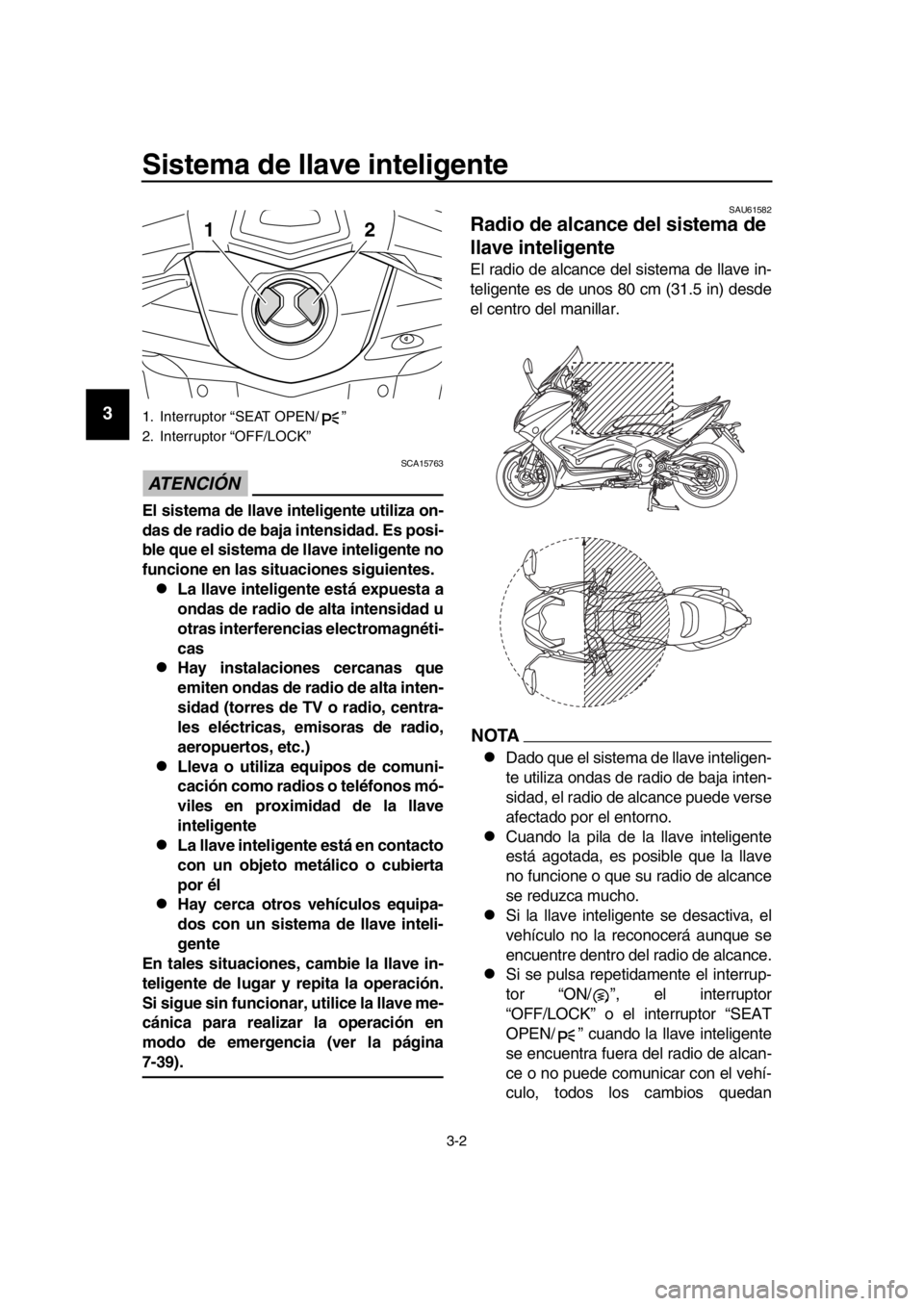

Radio de alcance del sistema de
llave inteligente
El radio de alcance del sistema de llave in-
teligente es de unos 80 cm (31.5 in) desde
el centro del manillar.
NOTA
Dado que el sistema de llave inteligen-
te utiliza ondas de radio de baja inten-
sidad, el radio de alcance puede verse
afectado por el entorno.
Cuando la pila de la llave inteligente
está agotada, es posible que la llave
no funcione o que su radio de alcance
se reduzca mucho.
Si la llave inteligente se desactiva, el
vehículo no la reconocerá aunque se
encuentre dentro del radio de alcance.
Si se pulsa repetidamente el interrup-
tor “ON/ ”, el interruptor
“OFF/LOCK” o el interruptor “SEAT
OPEN/ ” cuando la llave inteligente
se encuentra fuera del radio de alcan-
ce o no puede comunicar con el vehí-
culo, todos los cambios quedan
1. Interruptor “SEAT OPEN/ ”
2. Interruptor “OFF/LOCK”
12
2PW-9-S1.book 2 ページ ２０１５年９月１６日　水曜日　午前１１時２４分
