2016 YAMAHA MT-125 Betriebsanleitungen (in German)

PANTONE285C
MT125
MT125A
MT-125
BEDIENUNGSANLEITUNG
BR3-F8199-G0
MOTORRAD
Bitte lesen Sie diese Bedienungsanlei-
tung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen.
[German (G)]

GAU46091
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen. Diese Bedienungsanleitung muss, wenn das Fahrzeug ver-
kauft wird, beim Fahrzeug verbleiben.
UBR3G0G0.book Page 1 Friday, June 19, 2015 3:06 PM

Einführung
GAU10103
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine MT125/MT125A, die mit jahrzehntelanger Erfahrung sowie neuester
Yamaha-Technologie entwickelt und gebaut wurde. Daraus resultiert ein hohes Maß an
Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser MT125/MT125A nutzen können, lesen Sie bitte diese Bedie-
nungsanleitung sorgfältig durch. Denn diese Bedienungsanleitung informiert Sie nicht nur,
wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie
sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den best-
möglichen Werterhalt dieses Motorrads. Sollten Sie darüber hinaus noch weitere Fragen
haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicher-
heit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher
könnten zwischen Ihrem Motorrad und dieser Anleitung kleine Abweichungen auftreten,
obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung
waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-
Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads
durchlesen.
UBR3G0G0.book Page 1 Friday, June 19, 2015 3:06 PM

Wichtige Informationen in dieser Anleitung
GAU63350
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
GAUM1012
Dies ist das Sicherheits-Warnsymbol. Es warnt
Sie vor potenziellen Verletzungsgefahren. Befol-
gen Sie alle Sicherheitsanweisungen, die diesem
Symbol folgen, um mögliche schwere oder tödli-
che Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährli-
che Situation hin, die, wenn sie nicht vermieden
wird, zu tödlichen oder schweren Verletzungen
führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle
Vorsichtsmaßnahmen getroffen werden müssen,
um eine Beschädigung des Fahrzeugs oder ande-
ren Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um
bestimmte Vorgänge oder Arbeiten zu vereinfachen
oder zu klären.
MT125/MT125A
BEDIENUNGSANLEITUNG
©2015 MBK INDUSTRIE
1. Auflage, Juli 2015
Alle Rechte vorbehalten
Nachdruck, Vervielfältigung und Ve rbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
MBK INDUSTRIE
nicht gestattet.
Gedruckt in Frankreich.
WARNUNG
ACHTUNG
HINWEIS
UBR3G0G0.book Page 1 Friday, June 19, 2015 3:06 PM

Inhaltsverzeichnis
Sicherheitsinformationen.................1-1
Beschreibung....................................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht ......................2-2
Bedienungselemente und
Instrumente ..................................2-3
Funktionen der Instrumente und
Bedienungselemente........................3-1
Zünd-/Lenkschloss .........................3-1
Kontrollleuchten und
Warnleuchten ...............................3-2
Multifunktionsmesser-Einheit ..........3-4
Lenkerarmaturen ...........................3-12
Kupplungshebel ............................3-13
Fußschalthebel ..............................3-14
Handbremshebel ...........................3-14
Fußbremshebel .............................3-15
ABS (für Modelle mit ABS) ............3-15
Tankverschluss .............................3-16
Kraftstoff .......................................3-17
Katalysator ....................................3-18
Fahrersitz.......................................3-19
Seitenständer ................................3-20

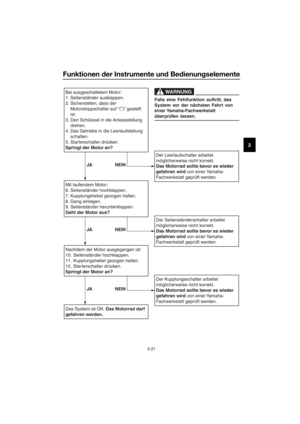

Zündunterbrechungs- u.
Anlasssperrschalter-System ......3-20
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn...4-1
Wichtige Fahr- und
Bedienungshinweise........................5-1
Motor starten ..................................5-2
Schalten ..........................................5-3
Tipps zum Kraftstoffsparen .............5-4
Einfahrvorschriften ..........................5-4
Parken .............................................5-5
Regelmäßige Wartung und
Einstellung.........................................6-1
Bordwerkzeug .................................6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems.........6-3
Allgemeine Wartungs- und
Schmiertabelle .............................6-4Verkleidungsteile abnehmen und
montieren .................................... 6-7
Zündkerze prüfen ............................ 6-8
Motoröl und Ölfiltereinsatz.............. 6-9
Kühlflüssigkeit ............................... 6-12
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen ............ 6-13
Leerlaufdrehzahl prüfen ................ 6-14
Spiel des Gasdrehgriffs
einstellen ................................... 6-14
Ventilspiel ...................................... 6-15
Reifen ............................................ 6-16
Gussräder ..................................... 6-18
Kupplungshebel-Spiel
einstellen ................................... 6-19
Spiel des Vorderradbremshebels
prüfen ........................................ 6-20
Spiel des Fußbremshebels
einstellen ................................... 6-20
Bremslichtschalter ....................... 6-21
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-21
Bremsflüssigkeitsstand prüfen ..... 6-22
Bremsflüssigkeit wechseln ........... 6-23
Antriebsketten-Durchhang............ 6-24
Antriebskette säubern und
schmieren .................................. 6-25
Bowdenzüge prüfen und
schmieren .................................. 6-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-26
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-27
Fußbremshebel prüfen und
schmieren .................................. 6-27
Seitenständer prüfen und
schmieren .................................. 6-28
Schwingen-Drehpunkte
schmieren .................................. 6-28
Teleskopgabel prüfen ................... 6-29
Lenkung prüfen ............................. 6-29
Radlager prüfen ............................ 6-30
Batterie ......................................... 6-30
Sicherungen wechseln .................. 6-32
Scheinwerferlampe wechseln ....... 6-33
UBR3G0G0.book Page 1 Friday, June 19, 2015 3:06 PM

Inhaltsverzeichnis
Standlichter .................................. 6-35
Rücklicht/Bremslicht .................... 6-35
Blinkerlampe auswechseln ........... 6-36
Kennzeichenbeleuchtungs-Lampe
wechseln ................................... 6-36
Motorrad aufbocken ..................... 6-37
Vorderrad (für Modelle ohne
ABS) .......................................... 6-37
Hinterrad (für Modelle ohne
ABS) .......................................... 6-39
Fehlersuche .................................. 6-40
Fehlersuchdiagramme .................. 6-41
Pflege und Lagerung des
Motorrads......................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
Technische Daten............................ 8-1
Verbraucherinformation.................. 9-1
Identifizierungsnummern ................ 9-1
Index................................................ 10-1
UBR3G0G0.book Page 2 Friday, June 19, 2015 3:06 PM

1-1
1
Sicherheitsinformationen
GAU1028B
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.
Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffallen-
den Farben.
• Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad,
wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
UBR3G0G0.book Page 1 Friday, June 19, 2015 3:06 PM

Sicherheitsinformationen
1-2
1
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvor-
richtungen gründlich vertraut sind.
Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.
Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
UBR3G0G0.book Page 2 Friday, June 19, 2015 3:06 PM
