Funktionen der Instrumente und Bedienungselemente
3-6
3
Uhr stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” mindes-
tens zwei Sekunden lang gedrückt
halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” verwen-
den, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
HINWEIS
Beim Einstellen von Stunden und Minuten

um den Wert jeweils um eins zu erhöhen,
oder gedrückt halten, um eine schnelle Er-
höhung des Werts zu erreichen.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Bei niedrigem
Kraftstoffstand blinkt das letzte Segment,
(zusätzlich wird die Meldung “LOW FUEL” angezeigt) und die Reserve-
Warnleuchte “ ” leuchtet auf. Sobald wie
möglich auftanken.
HINWEIS
Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wird ein
Problem im Stromkreis des Kraftstoffmes-
sers festgestellt, blinken die Display-Seg-
mente des Kraftstoffmessers acht Mal und
gehen dann für 3 Sekunden aus. Diese Ab-
folge wiederholt sich danach. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Wenn sich die Kühlflüssigkeitstempe-
ratur ihrer Maximalgrenze nähert, blinkt das
zweite Segment von oben. Wenn die obe-
ren beiden Segmente und “ ” zu blinken
beginnen (zusätzlich wird die Meldung
“HIGH TEMP” angezeigt), das Fahrzeug
stoppen und den Motor abkühlen lassen.
1. Kraftstoffmesser
2. Reserve-Warnleuchte “ ”
3. Kraftstoffreserve-Kilometerzähler
4. Informationsanzeige
Lo
Hi
1/2
x1000r/min
ZAUM1303
km/h
FTRIP
21
34
1. Kühlflüssigkeitstemperatur-
Warnanzeige Ž
2. Informationsanzeige
3. Kühlflüssigkeitstemperatur-Anzeiger
Lo
Hi
ZAUM1304
31
2
UBR3G0G0.book Page 6 Friday, June 19, 2015 3:06 PM

Funktionen der Instrumente und Bedienungselemente
3-12
3
GAU1234H
Lenkerarmaturen
Links
Rechts
GAU12351Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12713Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-2.
GAU44712Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte (nur für ABS-Modell)
können aufleuchten, wenn der Schlüssel in
die Stellung “ON” gedreht und der Starter-
schalter gedrückt wird, damit wird jedoch
keine Störung angezeigt.
GAUM3451Info-Schalter “INFO”
Dieser Schalter dient dem Auswählen der
jeweiligen Funktionsanzeige in der Multi-
funktionsanzeige und dem Aktivieren bzw.
Deaktivieren der Drehzahl-Warnleuchte.
(Siehe Seite 3-4 für Informationen zur Mul-
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
3. “INFO”-Schalter
ZAUM1162
ZAUM1163
13
2I NFO
UBR3G0G0.book Page 12 Tuesday, June 30, 2015 2:45 PM

Funktionen der Instrumente und Bedienungselemente
3-21
3

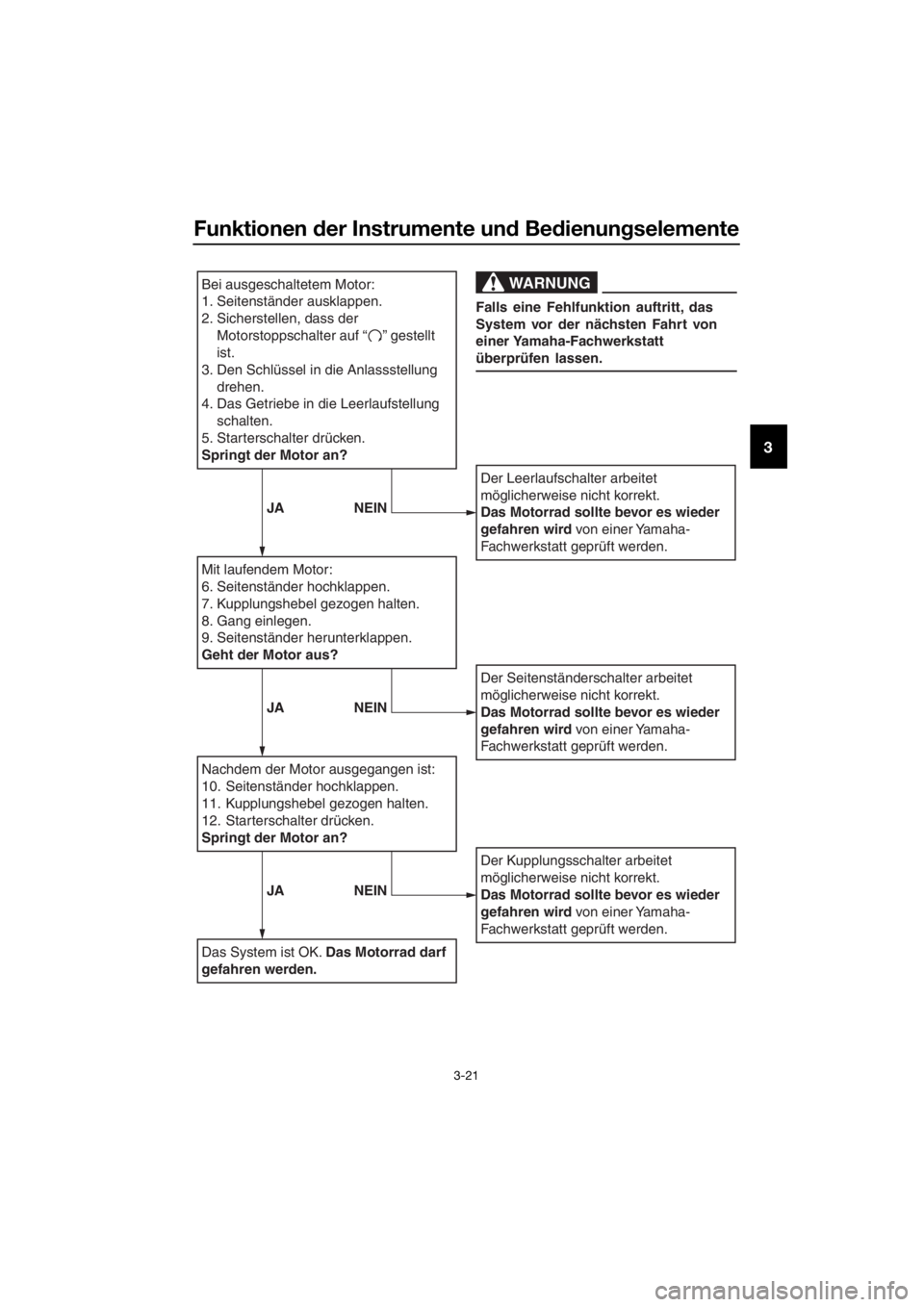

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2.
Sicherstellen, dass der
Motorstoppschalter auf “ ” gestellt
ist.
3. Den Schlüssel in die Anlassstellung
drehen.
4. Das Getriebe in die Leerlaufstellung
schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
UBR3G0G0.book Page 21 Friday, June 19, 2015 3:06 PM

Wichtige Fahr- und Bedienungshinweise
5-2
5
GAUM3530
Motor starten
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-20.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Leerlauf-Kontrollleuchte
Blinker-Kontrollleuchte
Fernlicht-Kontrollleuchte
Motorstörungs-Warnleuchte
Reserve-Warnleuchte
Drehzahl-Warnleuchte im Dreh-
zahlmesser
ACHTUNG
GCA11834
Leuchtet eine Warn- oder Anzeigeleuch-
te nicht auf, wenn der Schlüssel in die
Stellung “ON” gedreht wird, oder er-
lischt eine Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-2 für die Stromkreis-
prüfung der entsprechenden Warn- und
Anzeigeleuchte.
Für ABS-Modelle:
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17682
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-2 für die Strom-
kreisprüfung der Warnleuchte.
2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
UBR3G0G0.book Page 2 Friday, June 19, 2015 3:06 PM

10-1
10
Index
A
Abblendschalter .................................... 3-12
ABS (für Modelle mit ABS) .................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-3
Antriebsketten-Durchhang.................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-25
B
Batterie ................................................. 6-30
Blinker-Kontrollleuchte ........................... 3-2
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen ............ 6-22
Bremsflüssigkeit, wechseln .................. 6-23
Bremslichtschalter ................................ 6-21
E
Einfahrvorschriften .................................. 5-4
F
Fahrersitz .............................................. 3-19
Fahrzeug-Identifizierungsnummer .......... 9-1
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel ..................................... 3-15
Fußbremshebel, prüfen und
schmieren ........................................... 6-27
Fußschalthebel ..................................... 3-14
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-26
H
Handbremshebel .................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren......................... 6-27
Hupenschalter....................................... 3-12
I
Identifizierungsnummern ........................ 9-1
Info-Schalter ......................................... 3-12
K
Katalysator ............................................ 3-18
Kennzeichenbeleuchtungs-Lampe,
wechseln............................................. 6-36
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff ............................................... 3-17
Kraftstoff, Tipps zum Sparen .................. 5-4
Kühlflüssigkeit....................................... 6-12
Kupplungshebel .................................... 3-13Kupplungshebel-Spiel, einstellen ......... 6-19
L
Lage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-14
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen .................................. 3-12
Lenkung, prüfen ................................... 6-29
Lichthupenschalter ............................... 3-12
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ....................... 6-13
M
Modellcode-Plakette .............................. 9-1
Motoröl und Ölfiltereinsatz ..................... 6-9
Motorrad aufbocken ............................. 6-37
Motor starten .......................................... 5-2
Motorstoppschalter .............................. 3-12
Motorstörungs-Warnleuchte .................. 3-3
Multifunktionsmesser-Einheit ................. 3-4
P
Parken .................................................... 5-5
Pflege ..................................................... 7-1
R
Räder .................................................... 6-18
Rad, hinten (für Modelle ohne ABS) ..... 6-39
Radlager, prüfen ................................... 6-30
Rad, vorn (für Modelle ohne ABS) ........ 6-37
Reifen ................................................... 6-16
Reserve-Warnleuchte ............................. 3-2
Rücklicht/Bremslicht ............................ 6-35
S
Schalten ................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 6-21
Scheinwerferlampe, wechseln ............. 6-33
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer ....................................... 3-20
Seitenständer, prüfen und
schmieren........................................... 6-28
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 6-32
Spiel des Fußbremshebels,
einstellen ............................................ 6-20
Spiel des Gasdrehgriffs, einstellen ....... 6-14
Standlichter .......................................... 6-35
Starterschalter ...................................... 3-12
T
Tankverschluss..................................... 3-16
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-29
UBR3G0G0.book Page 1 Friday, June 19, 2015 3:06 PM
