2016 TOYOTA YARIS HATCHBACK Bruksanvisningar (in Swedish)

3377-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SE
OBSERVERA
nNär du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen kan
skadas.
Fram
Fjädring
OM52G66SE.book Page 337 Wedne sday, July 6, 2016 3:49 PM

3387-3. När du själv arbetar med bilen
OM52G66SE
Motorrum
n1KR-FE-motor
Säkringsboxar (Sid. 371)
Mätsticka för motorolja ( Sid. 341)
Lock till påfy llningshål för
motorolja ( Sid. 343)
Batteri ( Sid. 348) Behållare för kylarvätska
( Sid. 346)
Elektrisk kylfläkt
Kondensor ( Sid. 347)
Kylare ( Sid. 347)
Behållare för spolarvätska ( Sid. 351)1
2
3
4
5
6
7
8
9
OM52G66SE.book Page 338 Wedne sday, July 6, 2016 3:49 PM

3397-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SEn

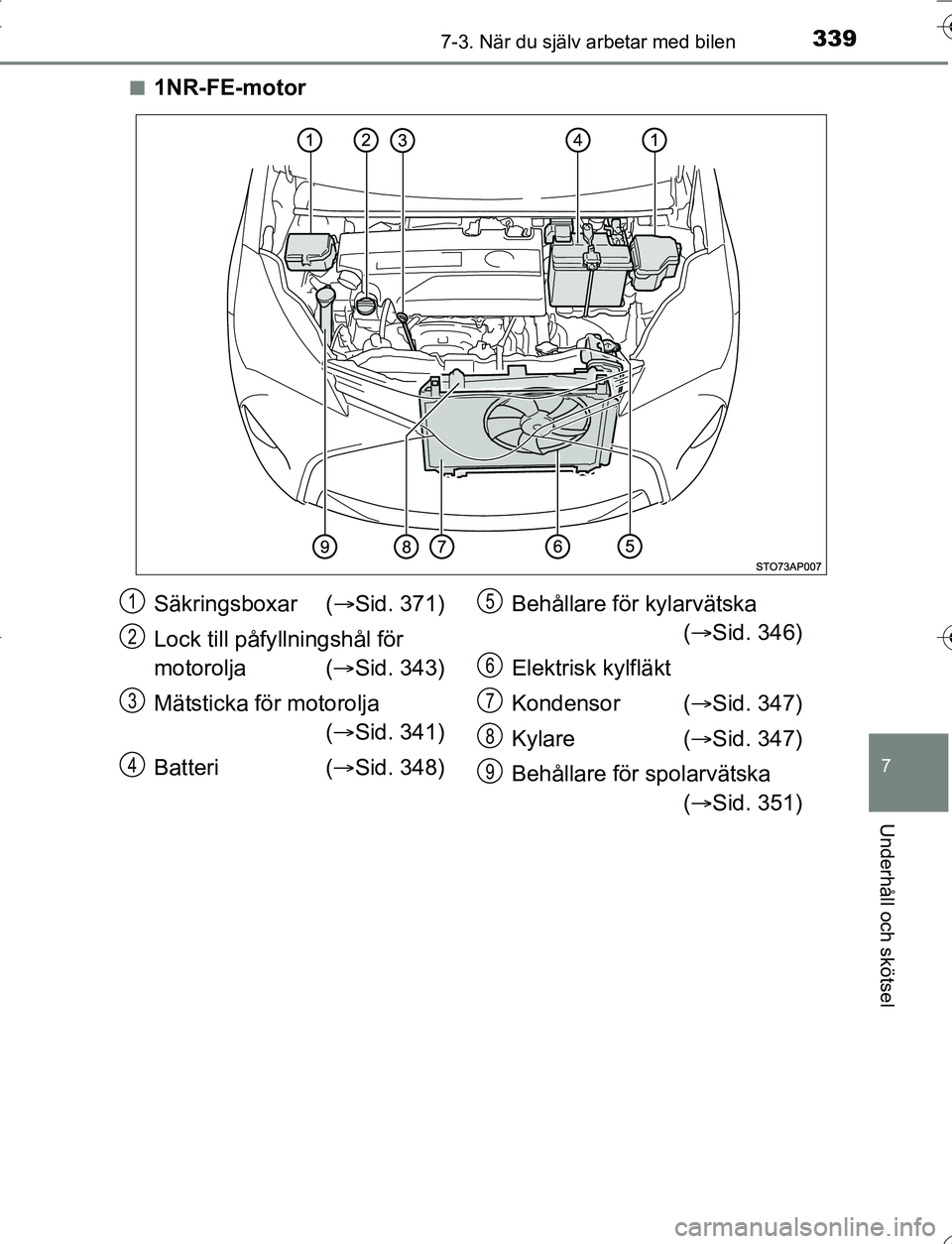

1NR-FE-motor
Säkringsboxar (
Sid. 371)
Lock till påfy llningshål för
motorolja ( Sid. 343)
Mätsticka för motorolja ( Sid. 341)
Batteri ( Sid. 348) Behållare för kylarvätska
( Sid. 346)
Elektrisk kylfläkt
Kondensor ( Sid. 347)
Kylare ( Sid. 347)
Behållare för spolarvätska ( Sid. 351)1
2
3
4
5
6
7
8
9
OM52G66SE.book Page 339 Wedne sday, July 6, 2016 3:49 PM

3407-3. När du själv arbetar med bilen
OM52G66SEn
1ND-TV-motor
Säkringsboxar (
Sid. 371)
Lock till påfy llningshål för
motorolja ( Sid. 343)
Mätsticka för motorolja ( Sid. 341)
Bränslefilter ( Sid. 352)
Batteri ( Sid. 348) Intercooler (
Sid. 347)
Elektrisk kylfläkt
Kondensor ( Sid. 347)
Kylare ( Sid. 347)
Behållare för kylarvätska ( Sid. 346)
Behållare för spolarvätska ( Sid. 351)1
2
3
4
5
6
7
8
9
10
11
OM52G66SE.book Page 340 Wedne sday, July 6, 2016 3:49 PM

3417-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SE
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och därefter
stängts av, vänta i minst 5 minuter så att all olja hinner rinna längst
ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Motorolja
1
2
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
3
4
OM52G66SE.book Page 341 Wedne sday, July 6, 2016 3:49 PM

3427-3. När du själv arbetar med bilen
OM52G66SE
Håll en trasa under änden, dra ut mätstickan och läs av oljenivån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.5
1
2
3
Platt mätstickaAlternativ mätsticka
6
OM52G66SE.book Page 342 Wedne sday, July 6, 2016 3:49 PM

3437-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SEn
Fylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmarke-
ringen ska du fylla på olja av samma typ som redan finns i motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
Va l a v m o t o r o l j aSid. 472
Oljevolym
(Låg  Full)
1KR-FE-motor och 1ND-TV-motor med DPF-system
1,3 liter
1NR-FE-motor och 1ND-TV-motor utan DPF-system
1,5 liter
Artiklar Ren tratt
1
2
3
OM52G66SE.book Page 343 Wedne sday, July 6, 2016 3:49 PM

3447-3. När du själv arbetar med bilen
OM52G66SE
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid körning
med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
n Efter byte av motorolja (endast dieselmotor)
Datum för byte av motorolja bör nollställas. Gör så här:
Byt visning till trippmätare ”A” medan motorn är igång. ( Sid. 75)
Vrid startknappen till läge ”LOCK” (mo deller utan elektroniskt lås- och
startsystem) eller tryck den till avstängt läge (modeller med elektroniskt
lås- och startsystem).
Modeller utan elektroniskt lås- och startsystem:
Medan du trycker på displayändringsknappen ( Sid. 75), vrid startkon-
takten till läge ”ON” (men starta inte motorn eftersom nollställningen då
avbryts). Fortsätt att trycka ned knappen tills trippmätaren visar ”000000”.
Modeller med elektroniskt lås- och startsystem:
Medan du trycker på knappen för displayändring ( Sid. 75), tryck start-
knappen till tändningsläge (men starta inte motorn eftersom nollställningen
då avbryts). Fortsätt att trycka ned knappen tills trippmätaren visar
”000000”.
1
2
3
OM52G66SE.book Page 344 Wedne sday, July 6, 2016 3:49 PM
