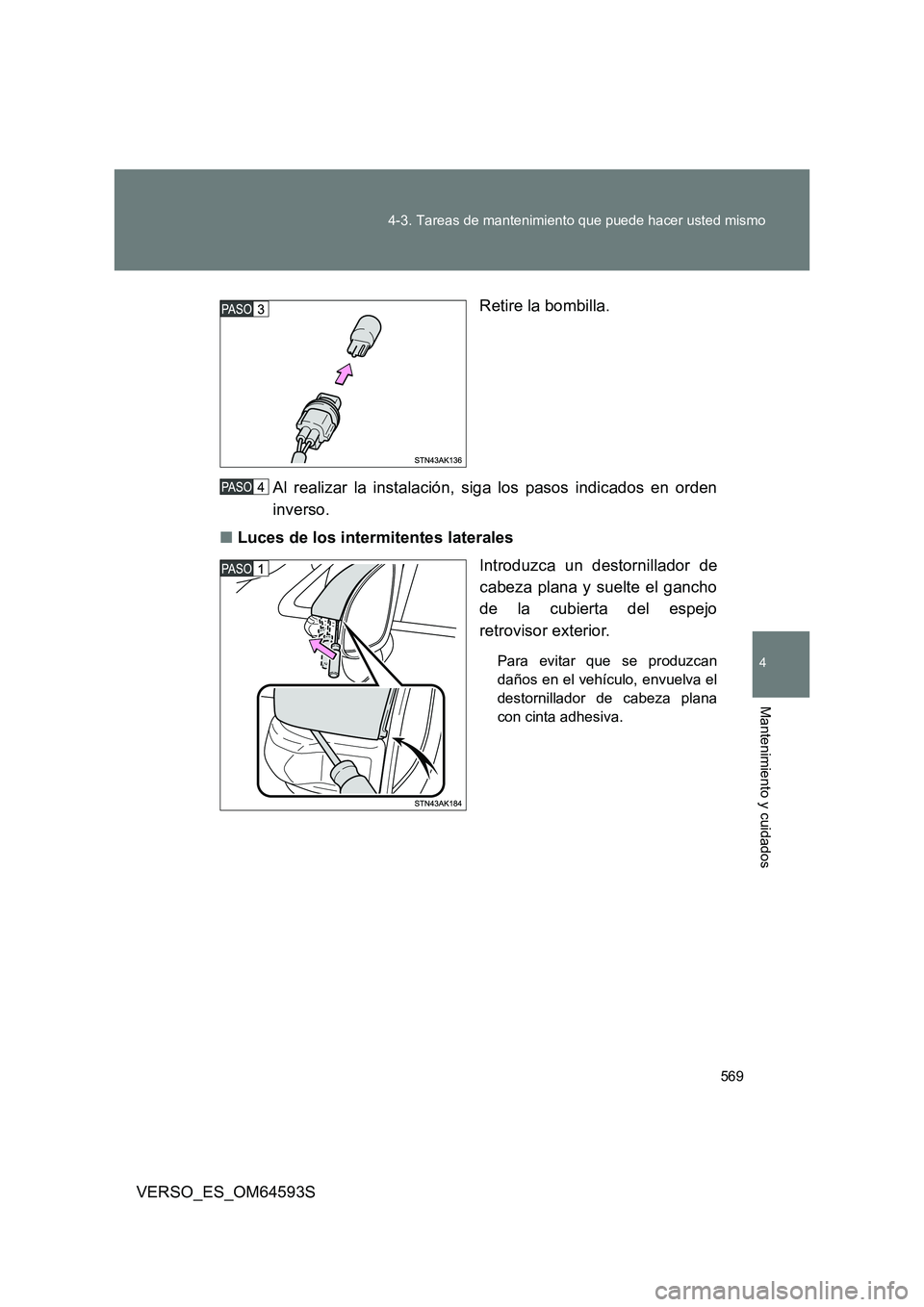

Page 569 of 744
569
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Retire la bombilla.
Al realizar la instalación, siga los pasos indicados en orden
inverso.
■ Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan
daños en el vehículo, envuelva el
destornillador de cabeza plana
con cinta adhesiva.

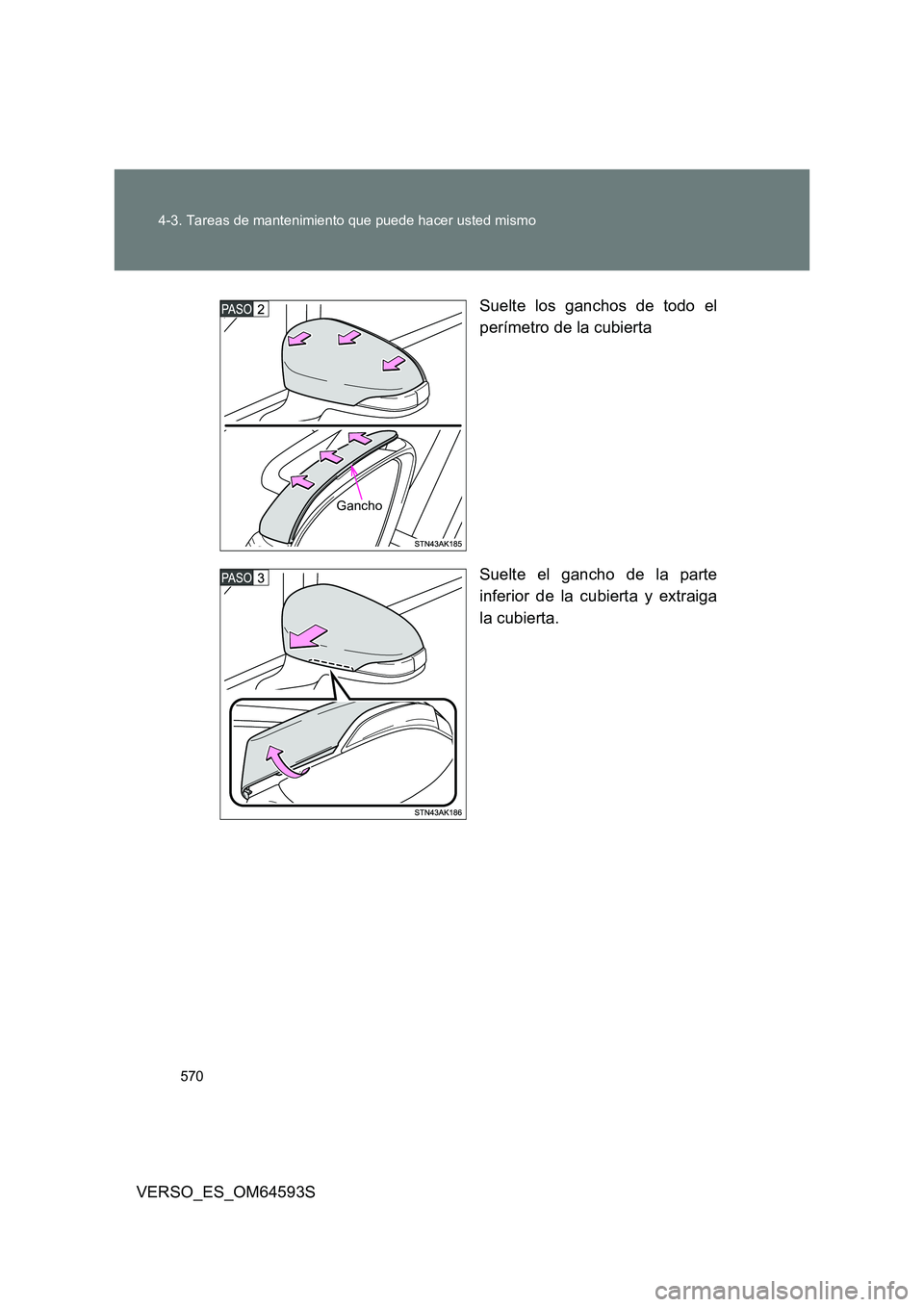

Page 570 of 744
570
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Suelte los ganchos de todo el
perímetro de la cubierta
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
Gancho

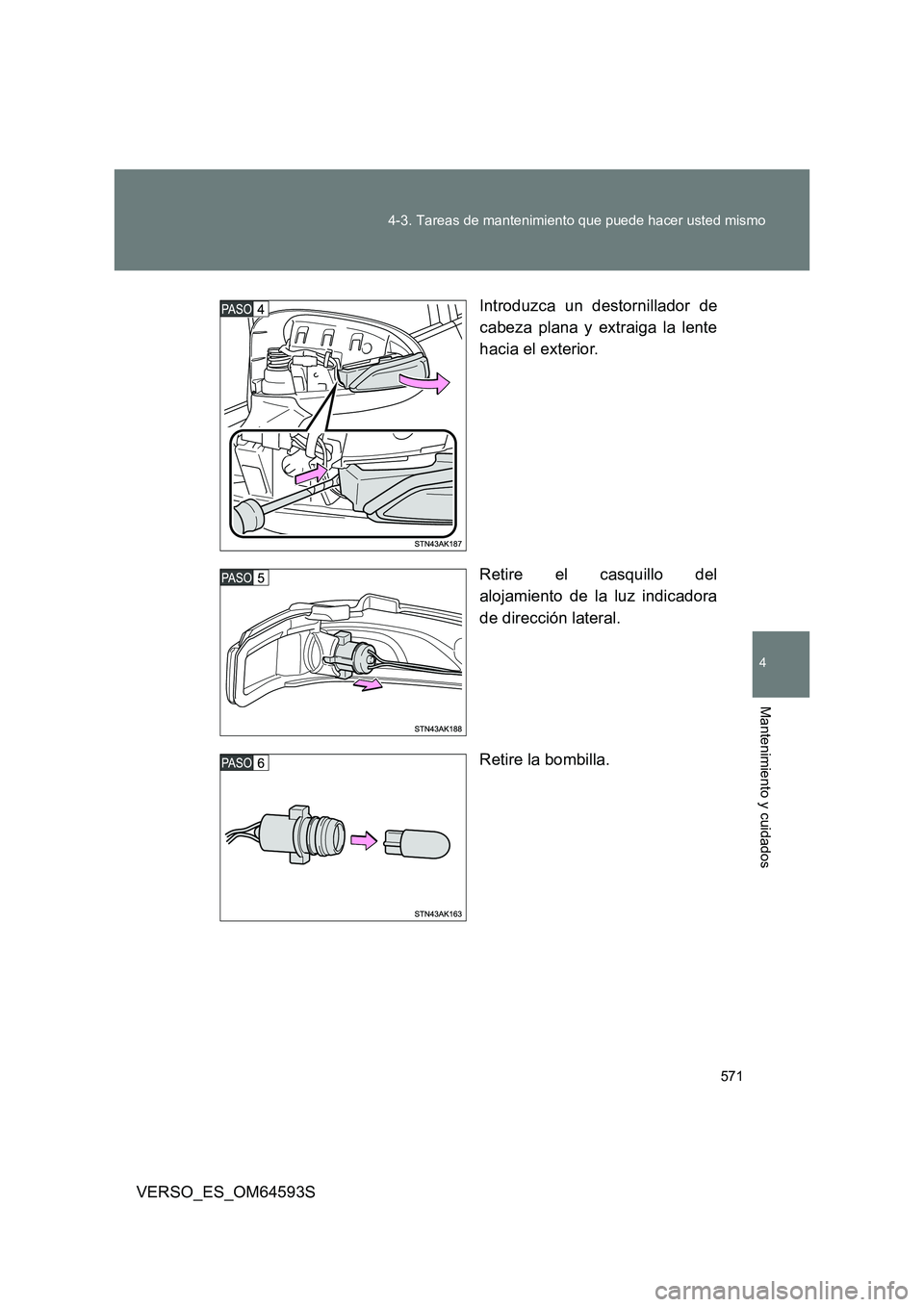

Page 571 of 744
571
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.

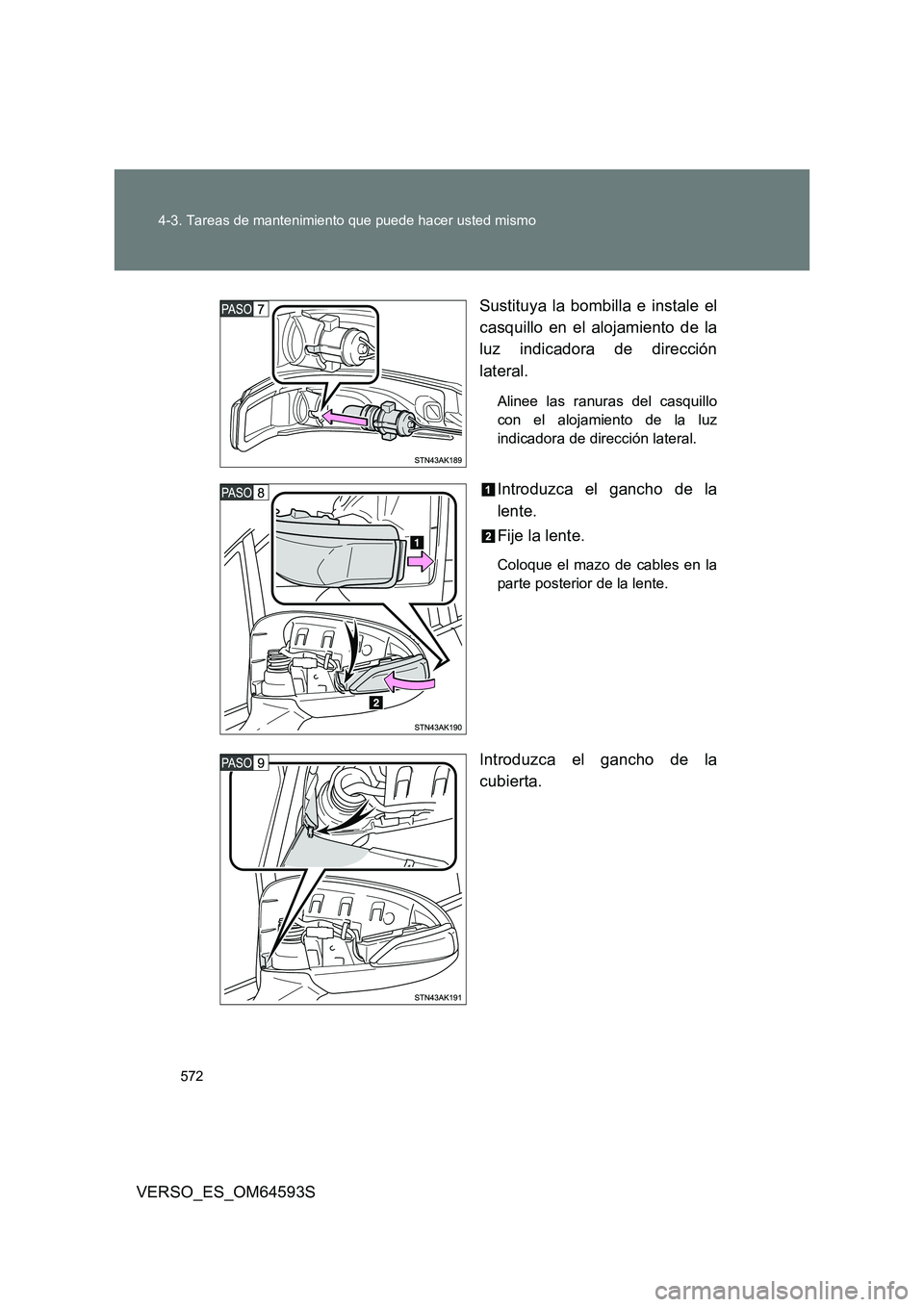

Page 572 of 744
572
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo
con el alojamiento de la luz
indicadora de dirección lateral.
Introduzca el gancho de la
lente.
Fije la lente.
Coloque el mazo de cables en la
parte posterior de la lente.
Introduzca el gancho de la
cubierta.

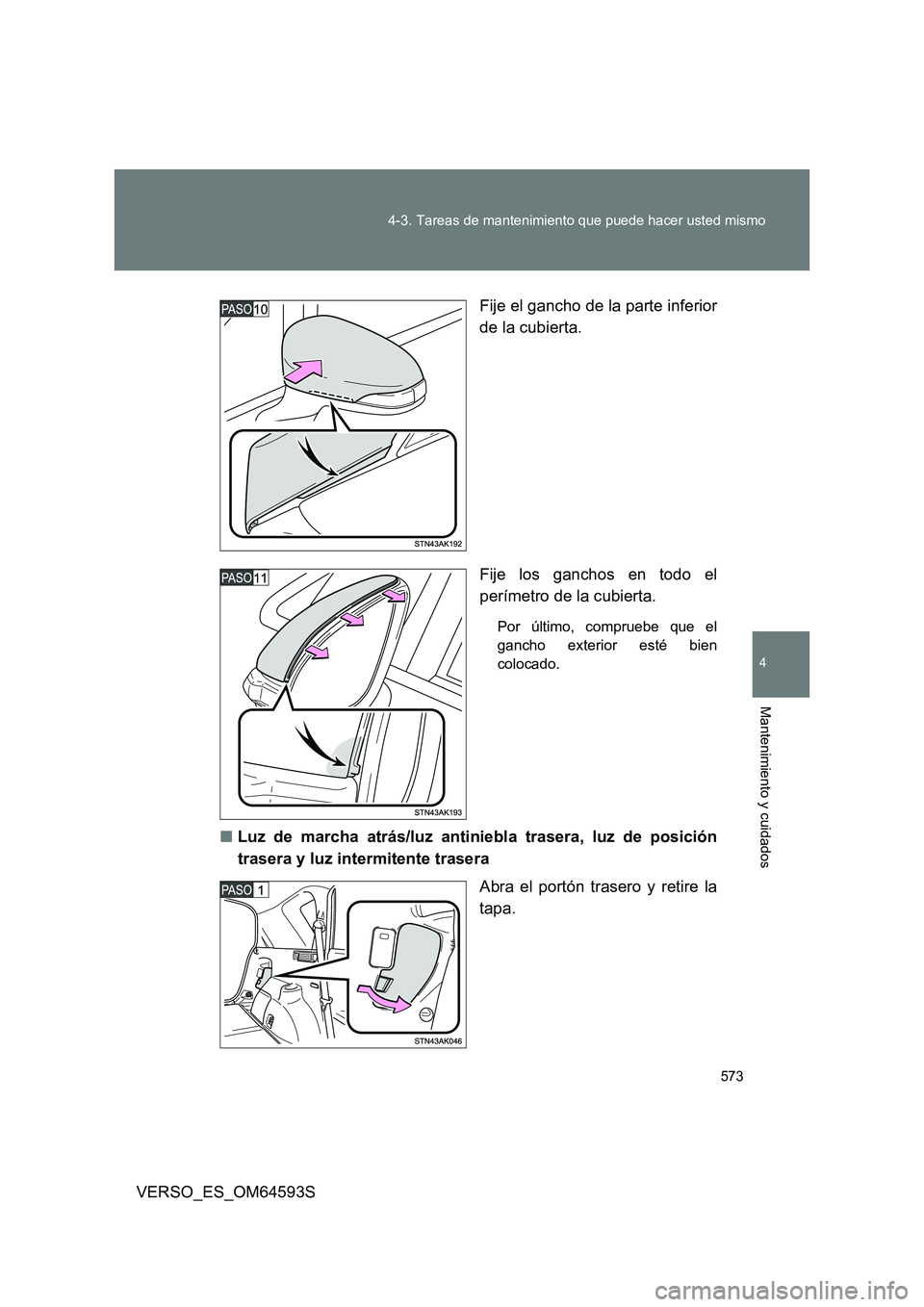

Page 573 of 744
573
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Fije el gancho de la parte inferior
de la cubierta.
Fije los ganchos en todo el
perímetro de la cubierta.
Por último, compruebe que el
gancho exterior esté bien
colocado.
■ Luz de marcha atrás/luz antiniebla trasera, luz de posición
trasera y luz intermitente trasera
Abra el portón trasero y retire la
tapa.

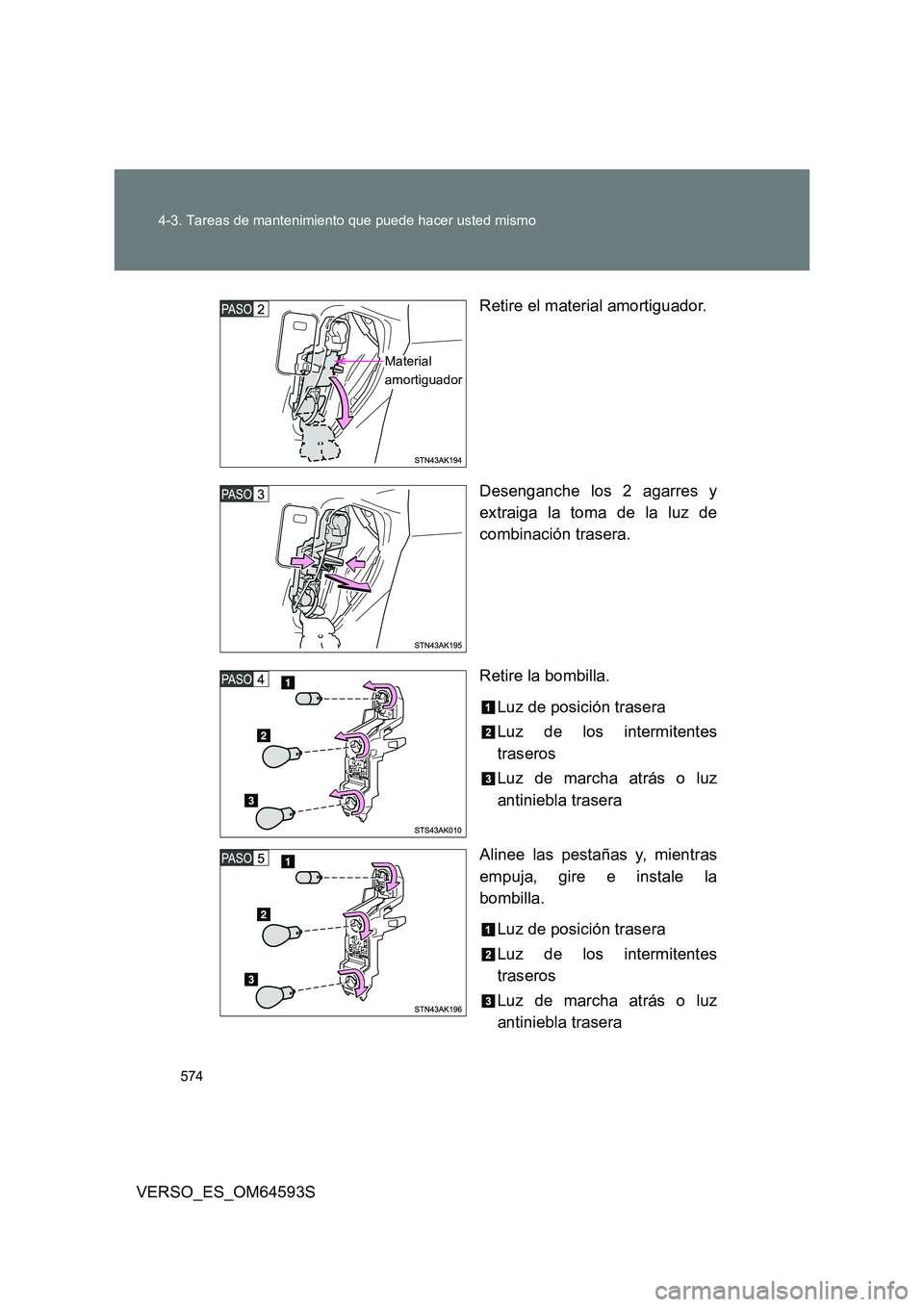

Page 574 of 744
574
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Retire el material amortiguador.
Desenganche los 2 agarres y
extraiga la toma de la luz de
combinación trasera.
Retire la bombilla.
Luz de posición trasera
Luz de los intermitentes
traseros
Luz de marcha atrás o luz
antiniebla trasera
Alinee las pestañas y, mientras
empuja, gire e instale la
bombilla.
Luz de posición trasera
Luz de los intermitentes
traseros
Luz de marcha atrás o luz
antiniebla trasera
Material
amortiguador

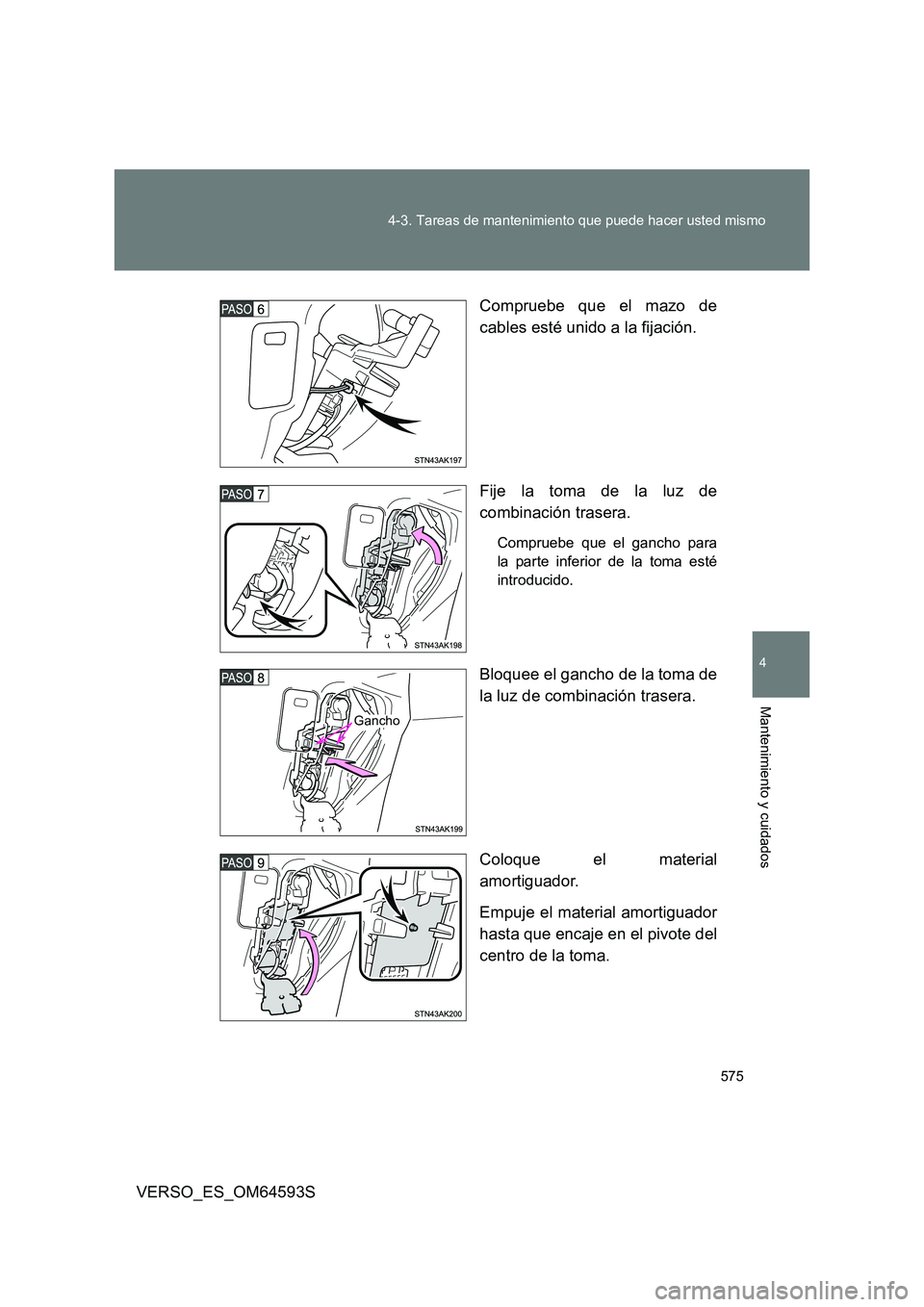

Page 575 of 744
575
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Compruebe que el mazo de
cables esté unido a la fijación.
Fije la toma de la luz de
combinación trasera.
Compruebe que el gancho para
la parte inferior de la toma esté
introducido.
Bloquee el gancho de la toma de
la luz de combinación trasera.
Coloque el material
amortiguador.
Empuje el material amortiguador
hasta que encaje en el pivote del
centro de la toma.
Gancho

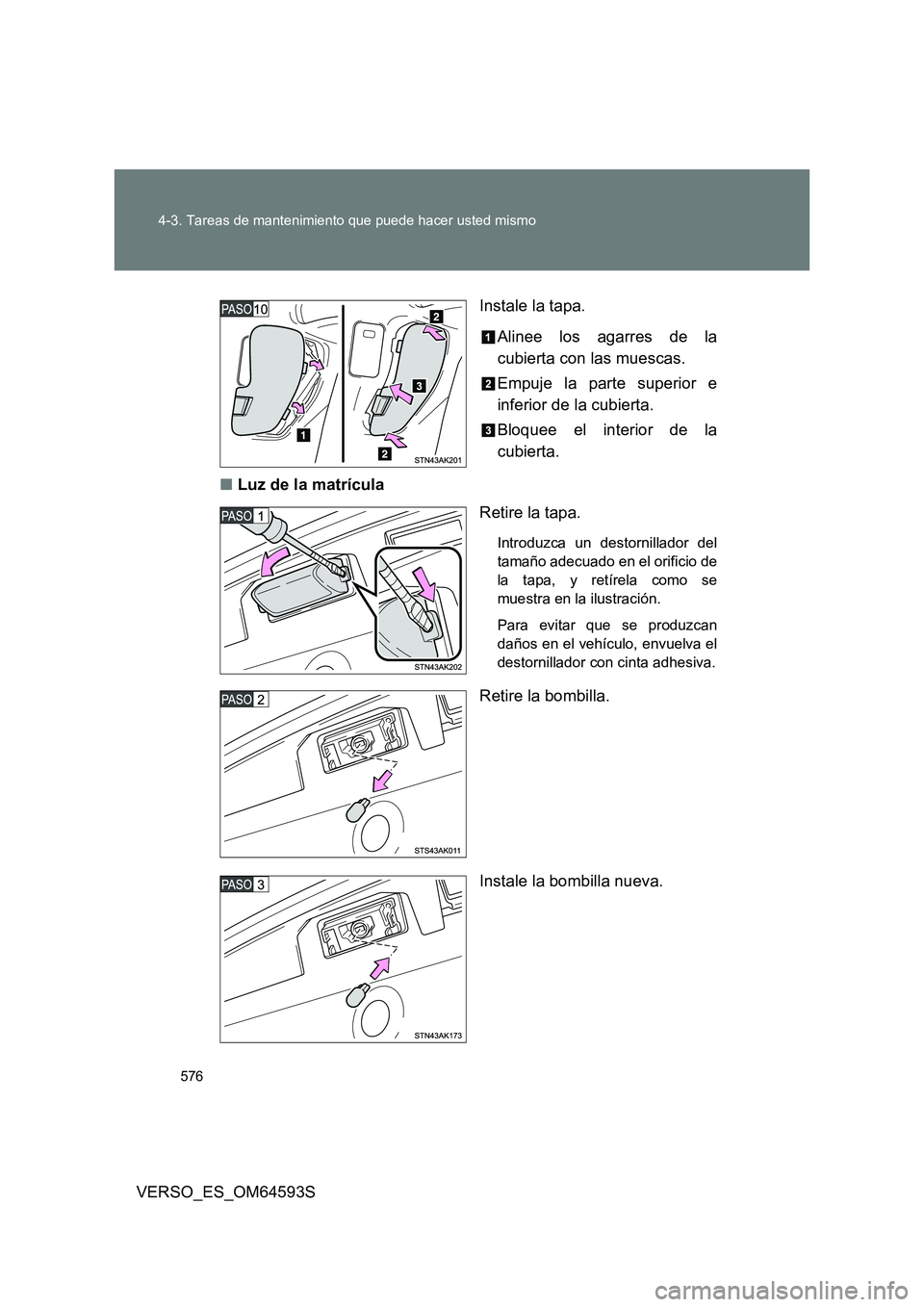

Page 576 of 744
576
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Instale la tapa.
Alinee los agarres de la
cubierta con las muescas.
Empuje la parte superior e
inferior de la cubierta.
Bloquee el interior de la
cubierta.
■ Luz de la matrícula
Retire la tapa.
Introduzca un destornillador del
tamaño adecuado en el orificio de
la tapa, y retírela como se
muestra en la ilustración.
Para evitar que se produzcan
daños en el vehículo, envuelva el
destornillador con cinta adhesiva.
Retire la bombilla.
Instale la bombilla nueva.
