4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Tipo B

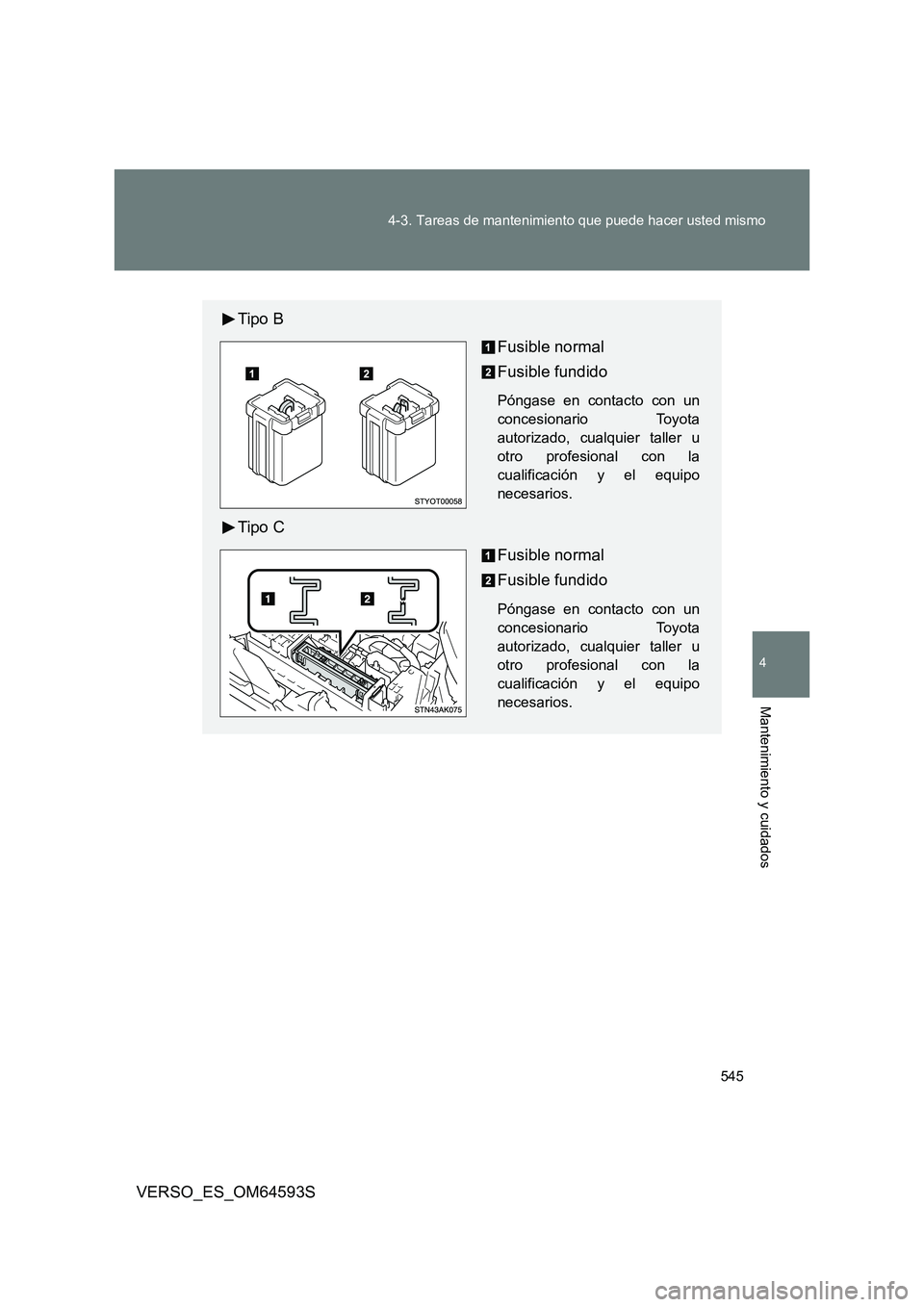

Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.
Tipo C
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.

546
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S

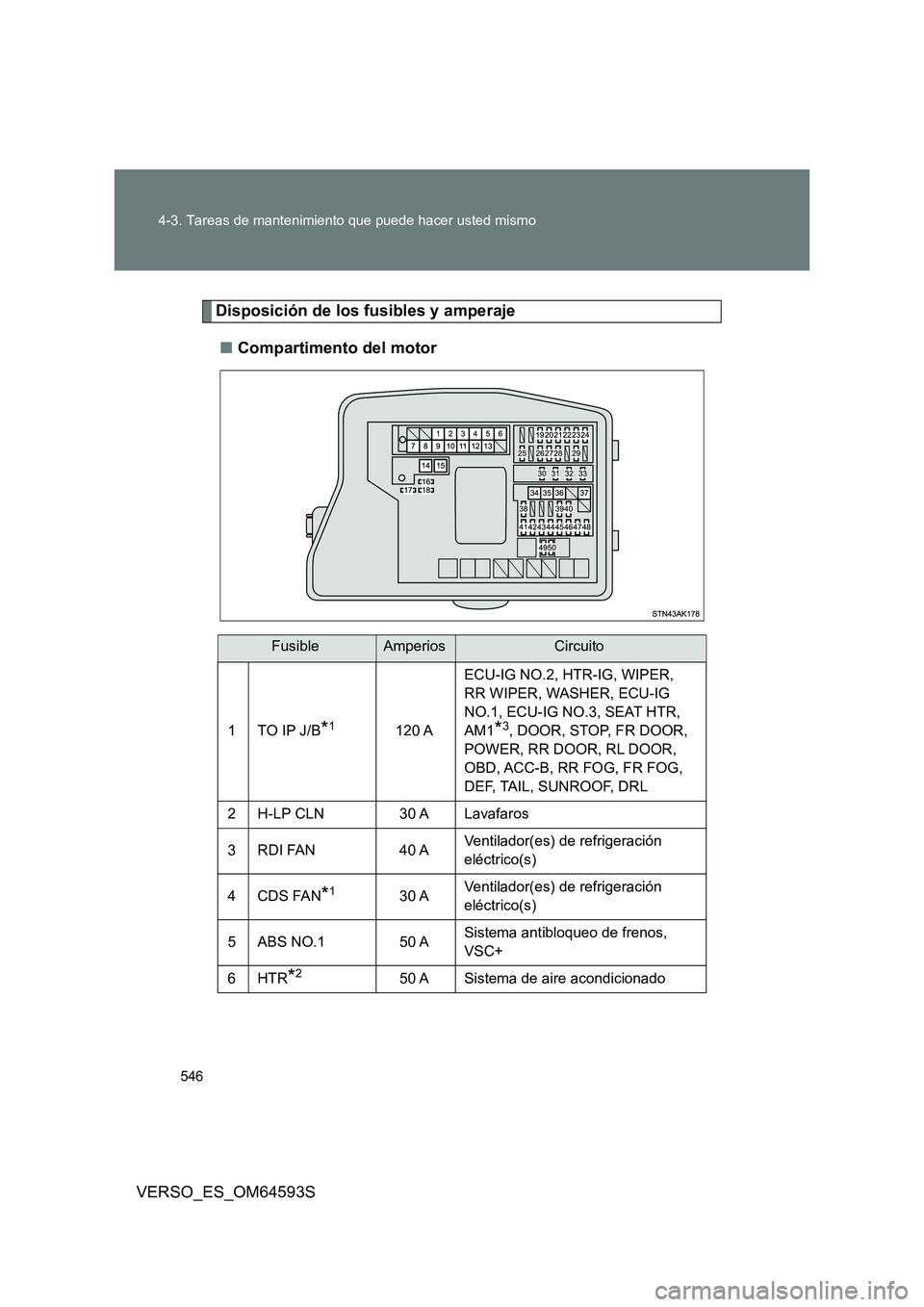

Disposición de los fusibles y amperaje
■ Compartimento del motor
FusibleAmperiosCircuito
1TO IP J/B*1120 A
ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Lavafaros
3RDI FAN40 A Ventilador(es) de refrigeración
eléctrico(s)
4CDS FAN*130 A Ventilador(es) de refrigeración
eléctrico(s)
5 ABS NO.1 50 A Sistema antibloqueo de frenos,
VSC+
6HTR*250 A Sistema de aire acondicionado

547
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S

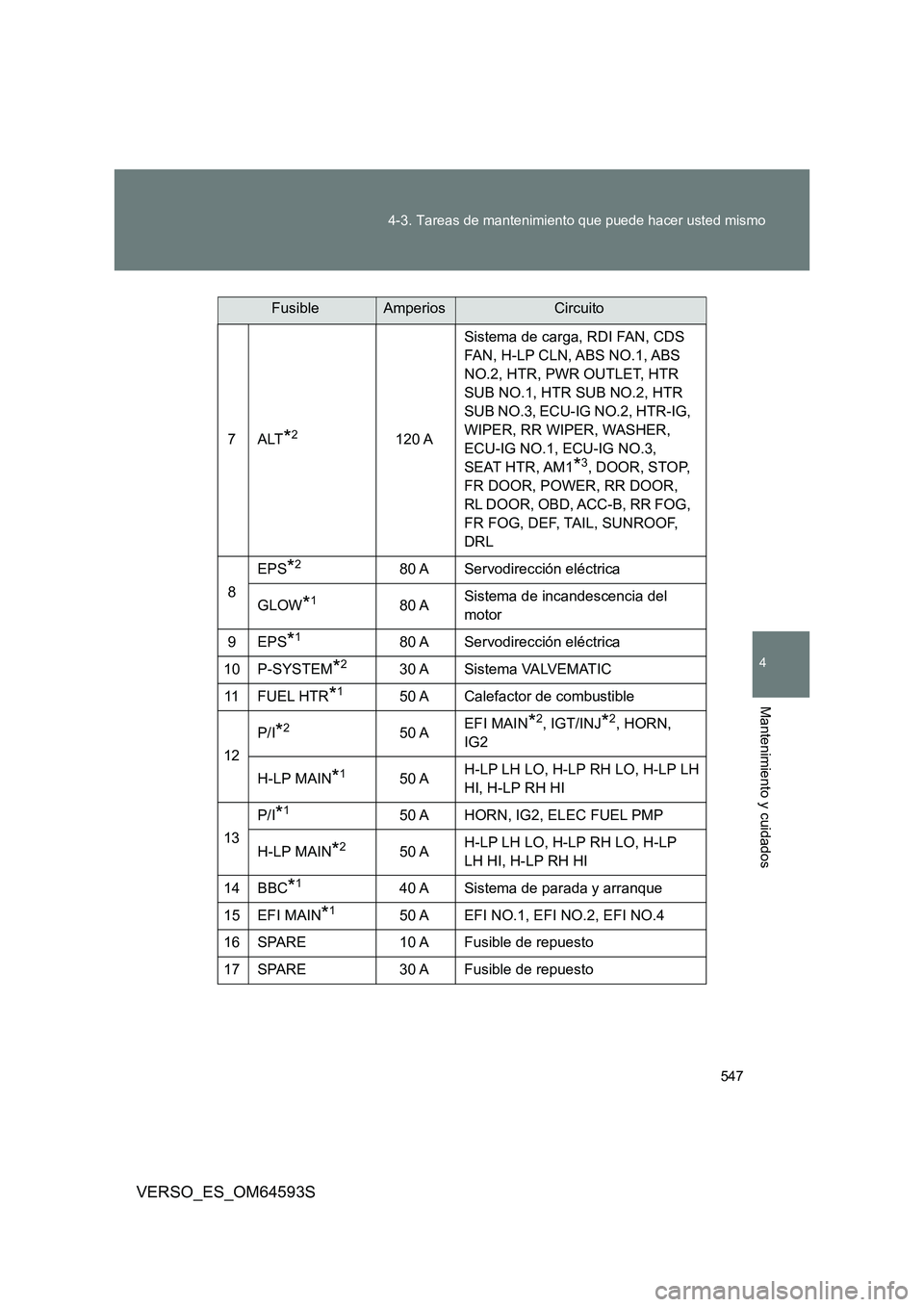

7ALT*2120 A
Sistema de carga, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8
EPS*280 A Servodirección eléctrica
GLOW*180 A Sistema de incandescencia del
motor
9 EPS*180 A Servodirección eléctrica
10 P-SYSTEM*230 A Sistema VALVEMATIC
11 F U E L H T R*150 A Calefactor de combustible
12
P/I*250 A EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13
P/I*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC*140 A Sistema de parada y arranque
15 EFI MAIN*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Fusible de repuesto
17 SPARE 30 A Fusible de repuesto
FusibleAmperiosCircuito

548
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S

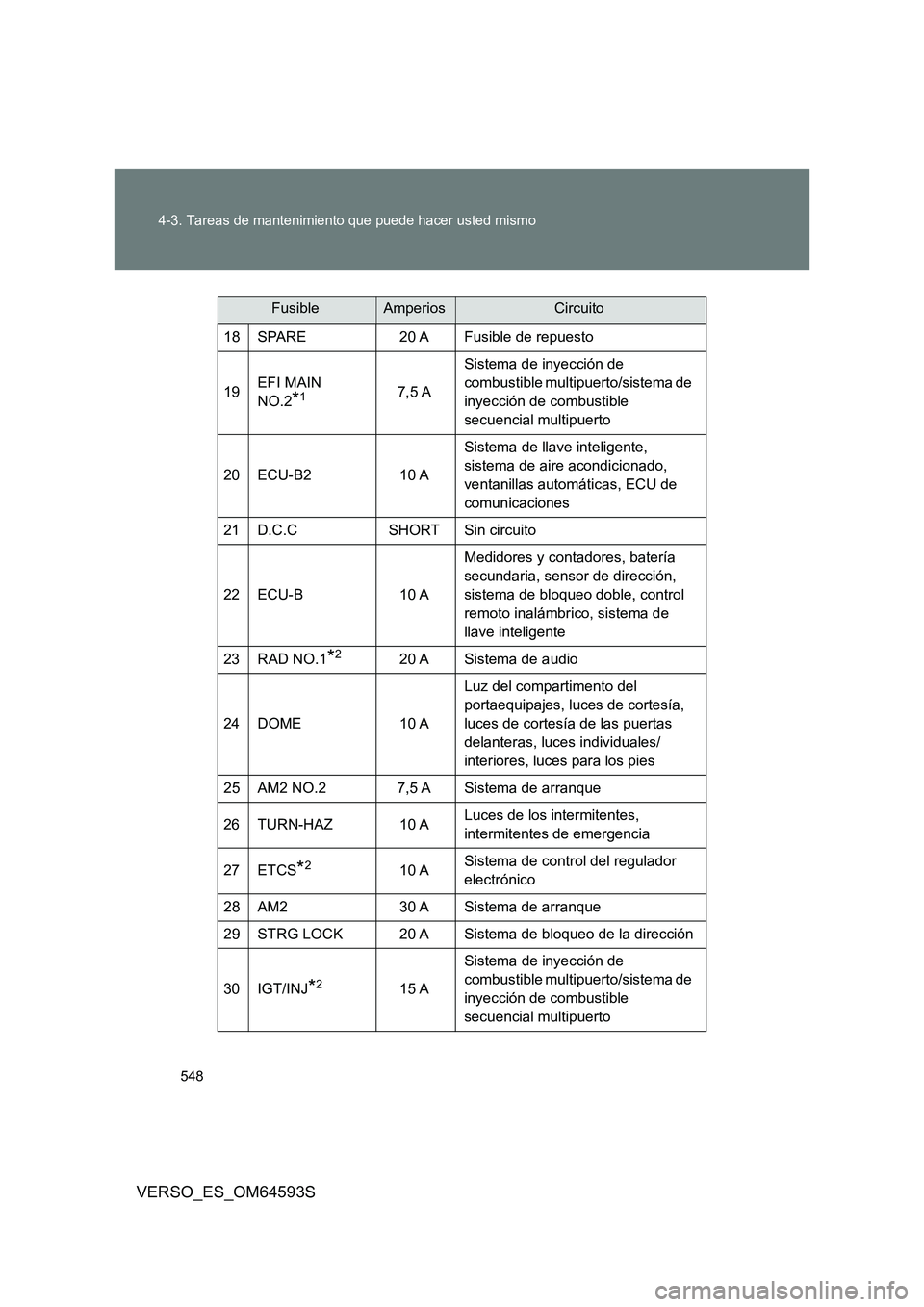

18 SPARE 20 A Fusible de repuesto
19 EFI MAIN
NO.2*17,5 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
20 ECU-B2 10 A
Sistema de llave inteligente,
sistema de aire acondicionado,
ventanillas automáticas, ECU de
comunicaciones
21 D.C.C SHORT Sin circuito
22 ECU-B 10 A
Medidores y contadores, batería
secundaria, sensor de dirección,
sistema de bloqueo doble, control
remoto inalámbrico, sistema de
llave inteligente
23 RAD NO.1*220 A Sistema de audio
24 DOME 10 A
Luz del compartimento del
portaequipajes, luces de cortesía,
luces de cortesía de las puertas
delanteras, luces individuales/
interiores, luces para los pies
25 AM2 NO.2 7,5 A Sistema de arranque
26 TURN-HAZ 10 A Luces de los intermitentes,
intermitentes de emergencia
27 ETCS*210 A Sistema de control del regulador
electrónico
28 AM2 30 A Sistema de arranque
29 STRG LOCK 20 A Sistema de bloqueo de la dirección
30 IGT/INJ*215 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
FusibleAmperiosCircuito

549
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S

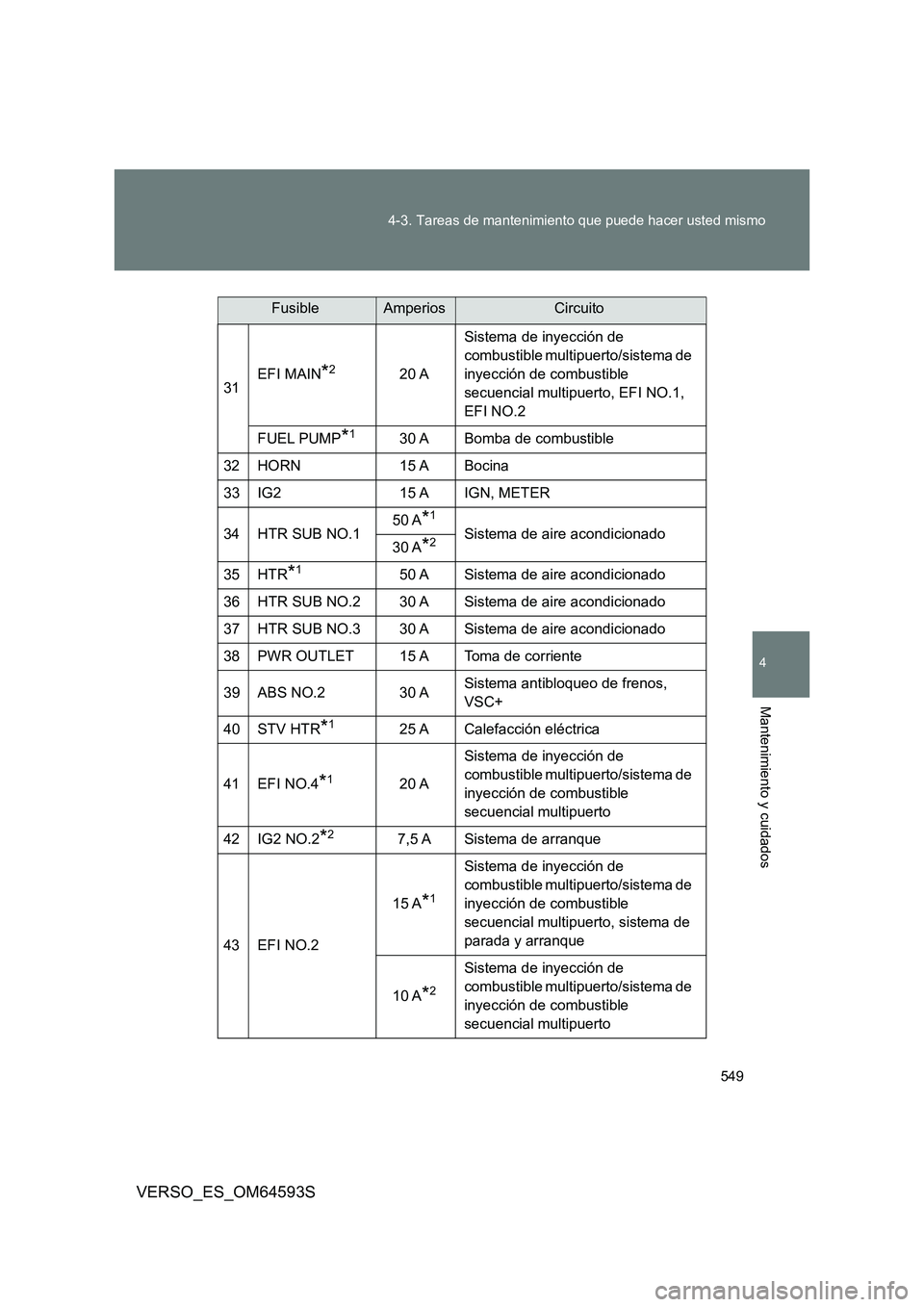

31 EFI MAIN*220 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, EFI NO.1,
EFI NO.2
FUEL PUMP*130 A Bomba de combustible
32 HORN 15 A Bocina
33 IG2 15 A IGN, METER
34 HTR SUB NO.1 50 A*1
Sistema de aire acondicionado 30 A*2
35 HTR*150 A Sistema de aire acondicionado
36 HTR SUB NO.2 30 A Sistema de aire acondicionado
37 HTR SUB NO.3 30 A Sistema de aire acondicionado
38PWR OUTLET15 AToma de corriente
39 ABS NO.2 30 A Sistema antibloqueo de frenos,
VSC+
40 STV HTR*125 A Calefacción eléctrica
41 EFI NO.4*120 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
42 IG2 NO.2*27,5 A Sistema de arranque
43 EFI NO.2
15 A*1
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, sistema de
parada y arranque
10 A*2
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
FusibleAmperiosCircuito

550
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
*1: Vehículos con motor diésel
*2: Vehículos con motor de gasolina
*3: Vehículos sin sistema de llave inteligente
*4: Vehículos con faros halógenos
*5: Vehículos con faros de descarga

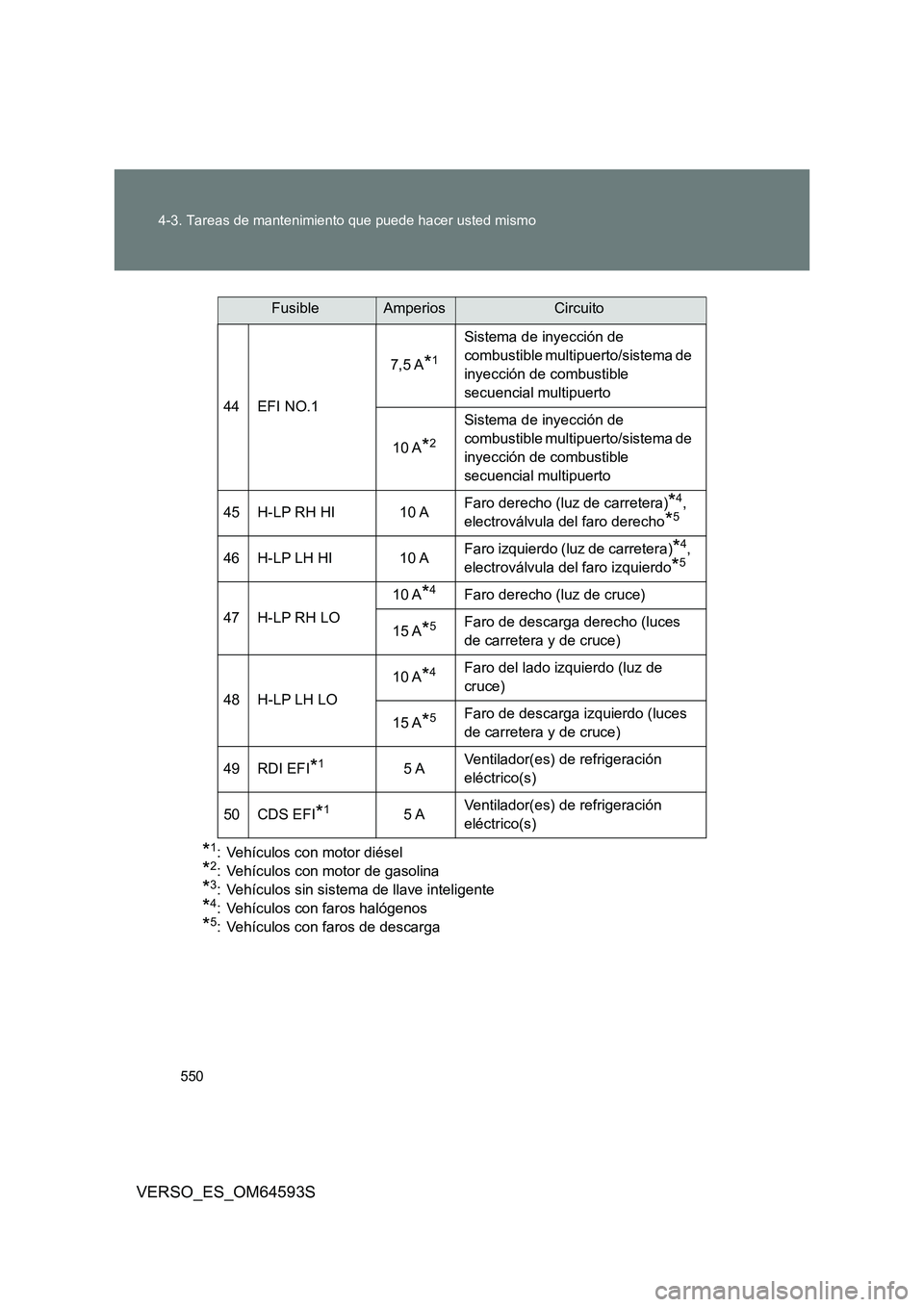

44 EFI NO.1
7,5 A*1
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
10 A*2
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
45 H-LP RH HI 10 A Faro derecho (luz de carretera)*4,
electroválvula del faro derecho*5
46 H-LP LH HI 10 A Faro izquierdo (luz de carretera)*4,
electroválvula del faro izquierdo*5
47 H-LP RH LO
10 A*4Faro derecho (luz de cruce)
15 A*5Faro de descarga derecho (luces
de carretera y de cruce)
48 H-LP LH LO
10 A*4Faro del lado izquierdo (luz de
cruce)
15 A*5Faro de descarga izquierdo (luces
de carretera y de cruce)
49 RDI EFI*15 A Ventilador(es) de refrigeración
eléctrico(s)
50 CDS EFI*15 A Ventilador(es) de refrigeración
eléctrico(s)
FusibleAmperiosCircuito

551
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S

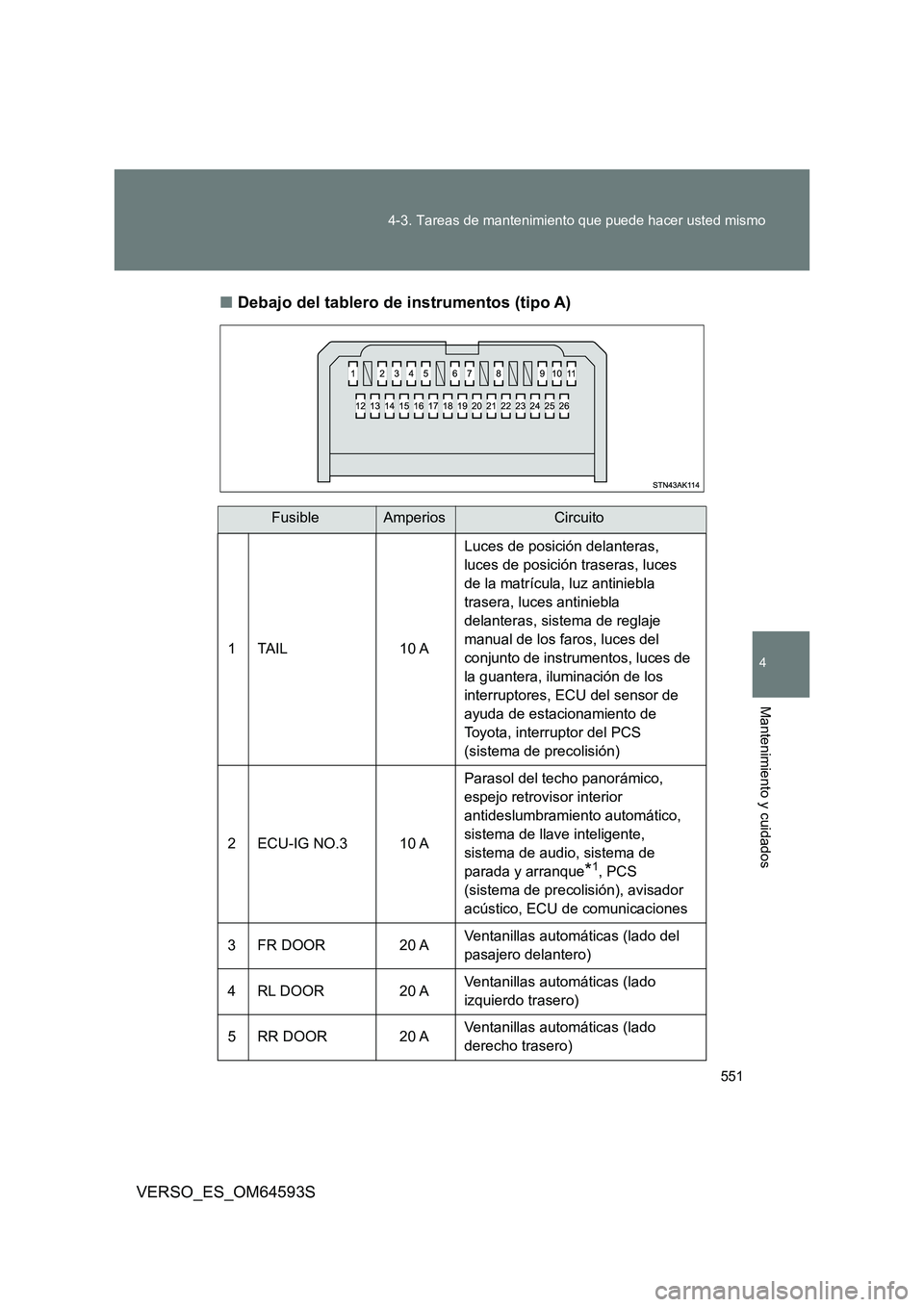

■ Debajo del tablero de instrumentos (tipo A)
FusibleAmperiosCircuito
1 TAIL 10 A
Luces de posición delanteras,
luces de posición traseras, luces
de la matrícula, luz antiniebla
trasera, luces antiniebla
delanteras, sistema de reglaje
manual de los faros, luces del
conjunto de instrumentos, luces de
la guantera, iluminación de los
interruptores, ECU del sensor de
ayuda de estacionamiento de
Toyota, interruptor del PCS
(sistema de precolisión)
2 ECU-IG NO.3 10 A
Parasol del techo panorámico,
espejo retrovisor interior
antideslumbramiento automático,
sistema de llave inteligente,
sistema de audio, sistema de
parada y arranque*1, PCS
(sistema de precolisión), avisador
acústico, ECU de comunicaciones
3 FR DOOR 20 A Ventanillas automáticas (lado del
pasajero delantero)
4 RL DOOR 20 A Ventanillas automáticas (lado
izquierdo trasero)
5 RR DOOR 20 A Ventanillas automáticas (lado
derecho trasero)

552
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S

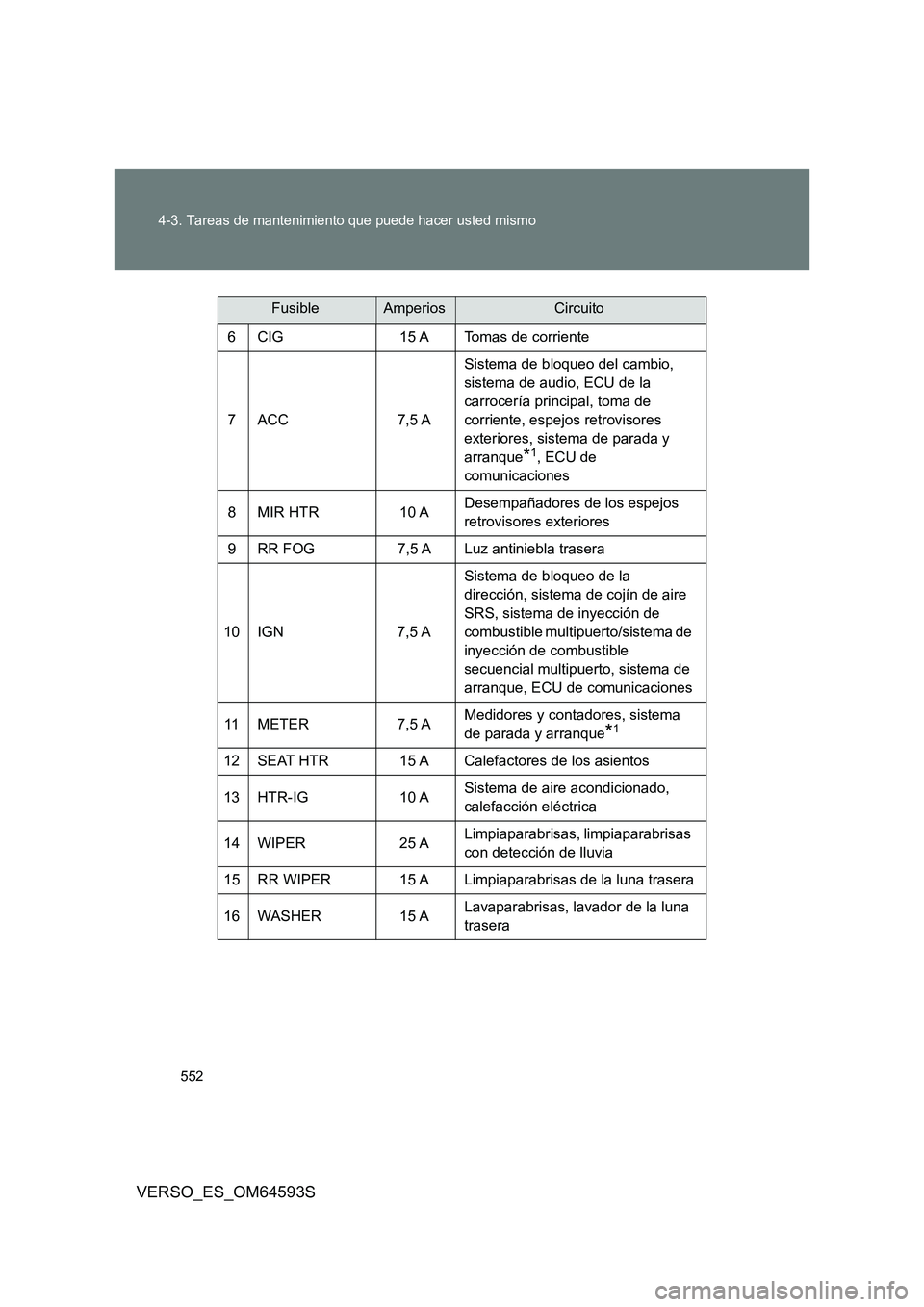

6 CIG 15 A Tomas de corriente
7 ACC 7,5 A
Sistema de bloqueo del cambio,
sistema de audio, ECU de la
carrocería principal, toma de
corriente, espejos retrovisores
exteriores, sistema de parada y
arranque*1, ECU de
comunicaciones
8 MIR HTR 10 A Desempañadores de los espejos
retrovisores exteriores
9 RR FOG 7,5 A Luz antiniebla trasera
10 IGN 7,5 A
Sistema de bloqueo de la
dirección, sistema de cojín de aire
SRS, sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, sistema de
arranque, ECU de comunicaciones
11 M E T E R 7 , 5 A Medidores y contadores, sistema
de parada y arranque*1
12 SEAT HTR 15 A Calefactores de los asientos
13 HTR-IG 10 A Sistema de aire acondicionado,
calefacción eléctrica
14 WIPER 25 A Limpiaparabrisas, limpiaparabrisas
con detección de lluvia
15 RR WIPER 15 A Limpiaparabrisas de la luna trasera
16 WASHER 15 A Lavaparabrisas, lavador de la luna
trasera
FusibleAmperiosCircuito
