Page 249 of 744
249
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S
Ta c ó m e t r o
Muestra el régimen del motor en revoluciones por minuto.
Visualizador del cuentakilómetros, cuentakilómetros parcial,
tiempo de funcionamiento del sistema de parada y arranque,
tiempo total de funcionamiento del sistema de parada y
arranque, información sobre el mantenimiento requerido y
control de la luz del conjunto de instrumentos
P. 250
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito
Botón de cambio de la visualización
P. 250
Page 250 of 744
250
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S

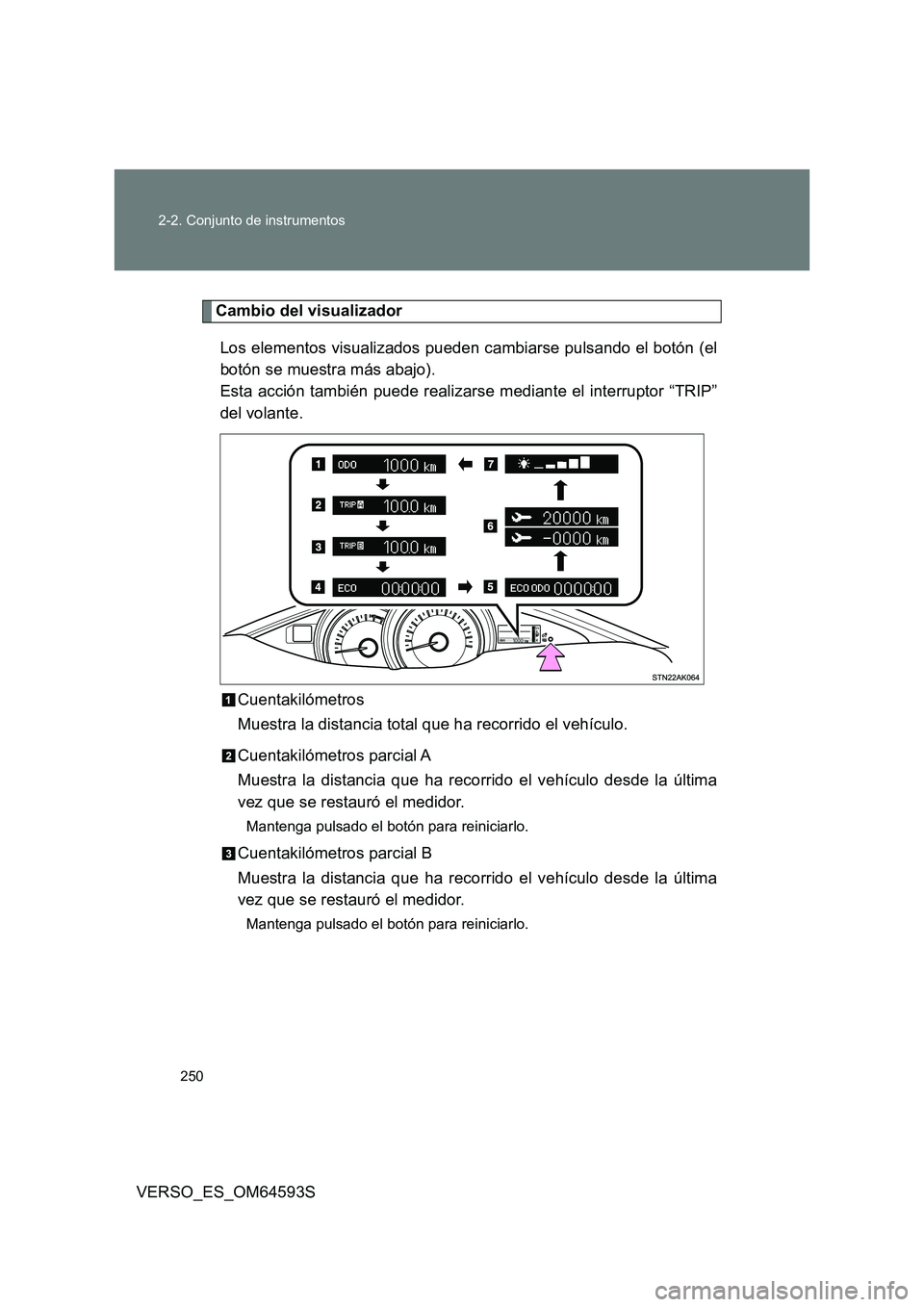

Cambio del visualizador
Los elementos visualizados pueden cambiarse pulsando el botón (el
botón se muestra más abajo).
Esta acción también puede realizarse mediante el interruptor “TRIP”
del volante.
Cuentakilómetros
Muestra la distancia total que ha recorrido el vehículo.
Cuentakilómetros parcial A
Muestra la distancia que ha recorrido el vehículo desde la última
vez que se restauró el medidor.
Mantenga pulsado el botón para reiniciarlo.
Cuentakilómetros parcial B
Muestra la distancia que ha recorrido el vehículo desde la última
vez que se restauró el medidor.
Mantenga pulsado el botón para reiniciarlo.
Page 251 of 744

251
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S
Tiempo de funcionamiento del sistema de parada y arranque (si
está instalado)
Muestra la cantidad de tiempo que el motor se ha detenido debido
a la operación del sistema de parada y arranque durante el
recorrido actual.
Tiempo de funcionamiento total del sistema de parada y arranque
(si está instalado)
Muestra la cantidad total de tiempo que el motor se ha detenido
debido al funcionamiento del sistema de parada y arranque desde
que se reinició el sistema por última vez.
Información sobre el mantenimiento requerido (sólo motor diésel)
Muestra la distancia que aún puede recorrerse hasta que sea
necesario cambiar el aceite de motor. Si se muestra “-” antes de la
distancia, significa que está pendiente el mantenimiento del aceite.
Lleve el vehículo a un concesionario Toyota autorizado, a
cualquier taller, o a otro profesional con la cualificación y el equipo
necesarios, para que le cambien el aceite de motor.
• Muestra la información sobre el mantenimiento requerido cuando el
interruptor del motor se coloca en la posición “ON” (vehículos sin
sistema de llave inteligente) o el interruptor “ENGINE START STOP” se
cambia a modo IGNITION ON (vehículos con sistema de llave
inteligente).
• Método para reiniciar la información sobre el mantenimiento requerido
( P. 5 0 1 ) .
Page 252 of 744

252
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S

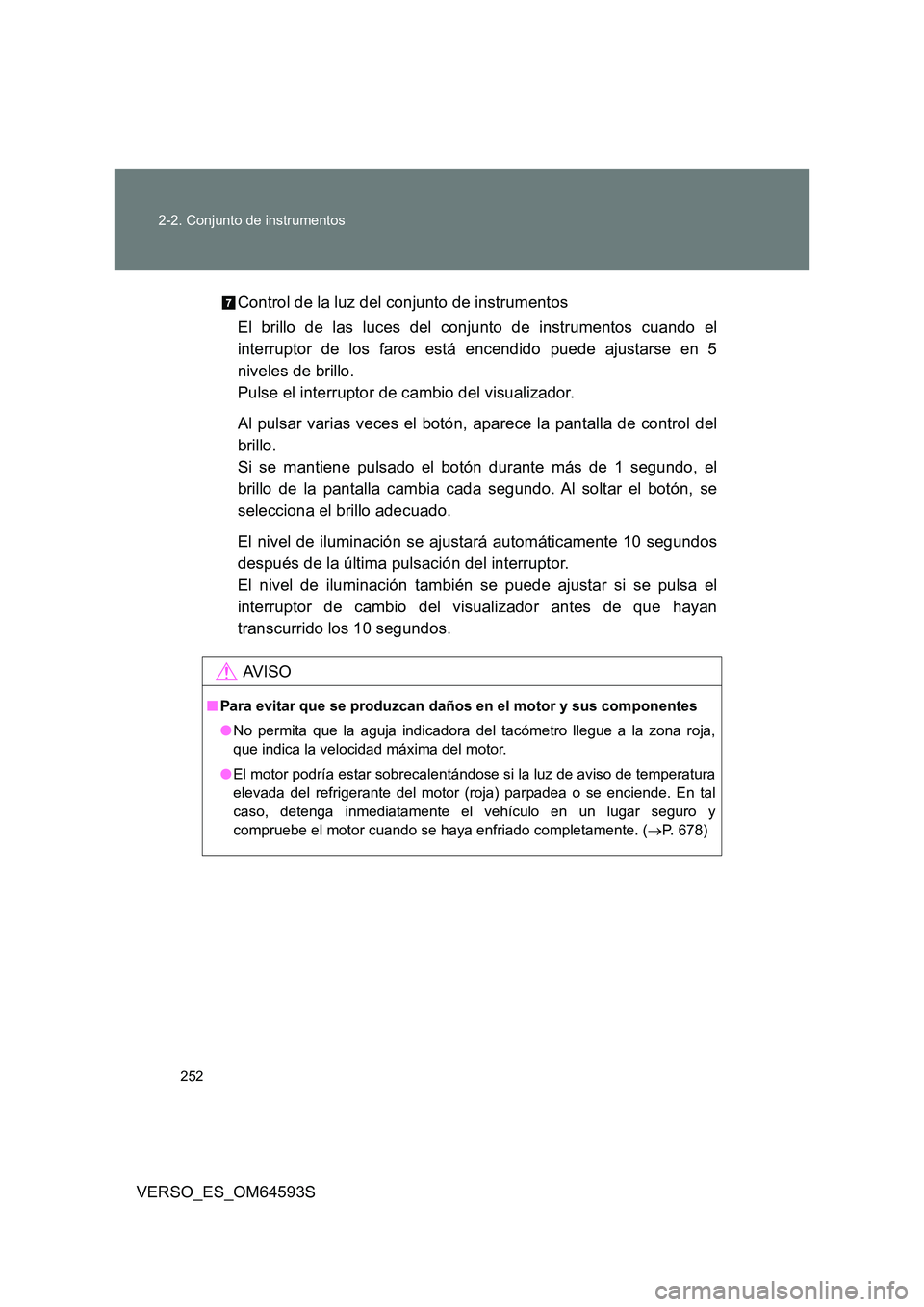

Control de la luz del conjunto de instrumentos
El brillo de las luces del conjunto de instrumentos cuando el
interruptor de los faros está encendido puede ajustarse en 5
niveles de brillo.
Pulse el interruptor de cambio del visualizador.
Al pulsar varias veces el botón, aparece la pantalla de control del
brillo.
Si se mantiene pulsado el botón durante más de 1 segundo, el
brillo de la pantalla cambia cada segundo. Al soltar el botón, se
selecciona el brillo adecuado.
El nivel de iluminación se ajustará automáticamente 10 segundos
después de la última pulsación del interruptor.
El nivel de iluminación también se puede ajustar si se pulsa el
interruptor de cambio del visualizador antes de que hayan
transcurrido los 10 segundos.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
● No permita que la aguja indicadora del tacómetro llegue a la zona roja,
que indica la velocidad máxima del motor.
● El motor podría estar sobrecalentándose si la luz de aviso de temperatura
elevada del refrigerante del motor (roja) parpadea o se enciende. En tal
caso, detenga inmediatamente el vehículo en un lugar seguro y
compruebe el motor cuando se haya enfriado completamente. ( P. 6 7 8 )
Page 253 of 744
253
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S

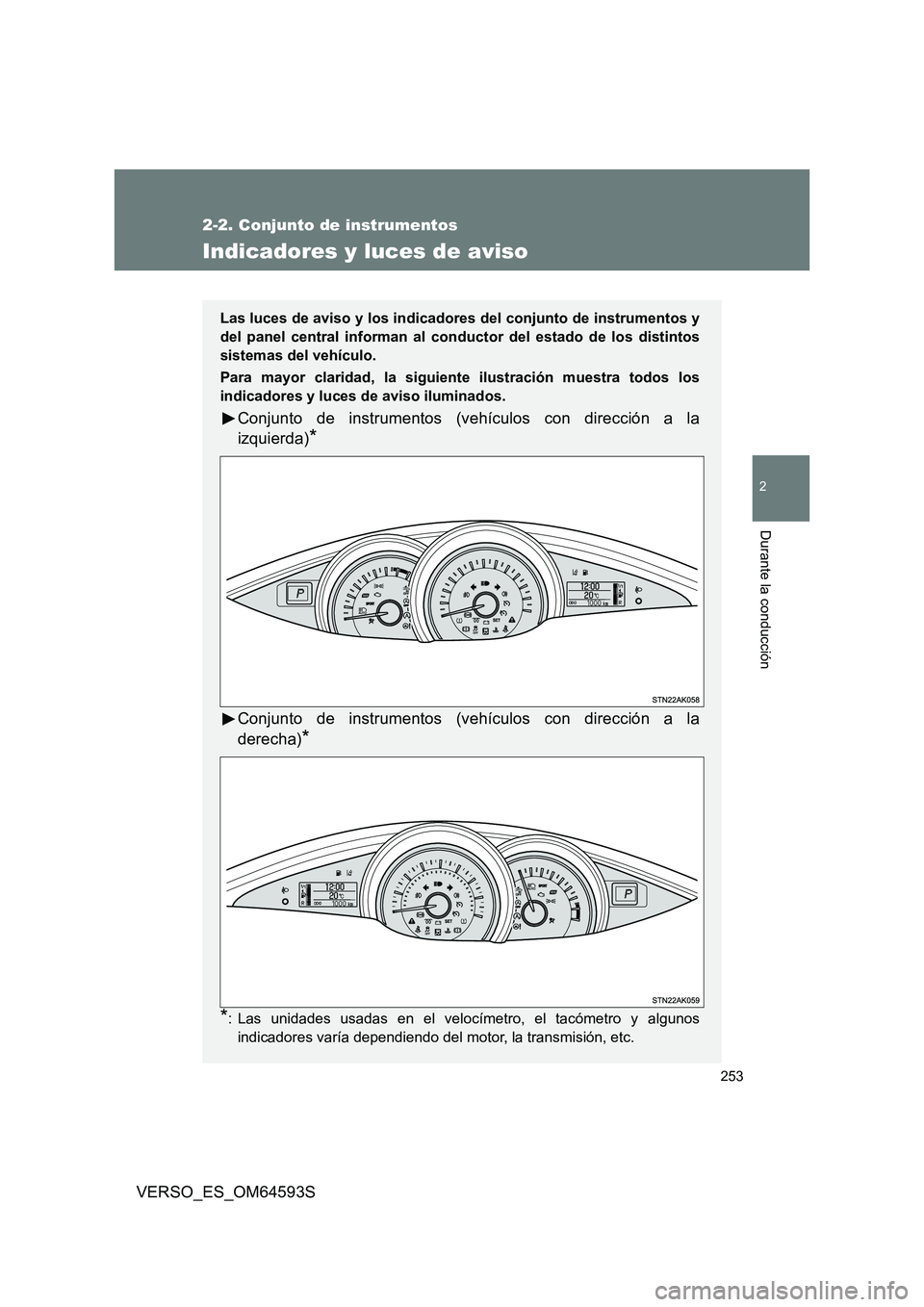

Indicadores y luces de aviso
Las luces de aviso y los indicadores del conjunto de instrumentos y
del panel central informan al con ductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguient e ilustración muestra todos los
indicadores y luces de aviso iluminados.
Conjunto de instrumentos (vehículos con dirección a la
izquierda)*
Conjunto de instrumentos (vehículos con dirección a la
derecha)*
*: Las unidades usadas en el velocímetro, el tacómetro y algunos
indicadores varía dependiendo del motor, la transmisión, etc.
Page 254 of 744
254
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S

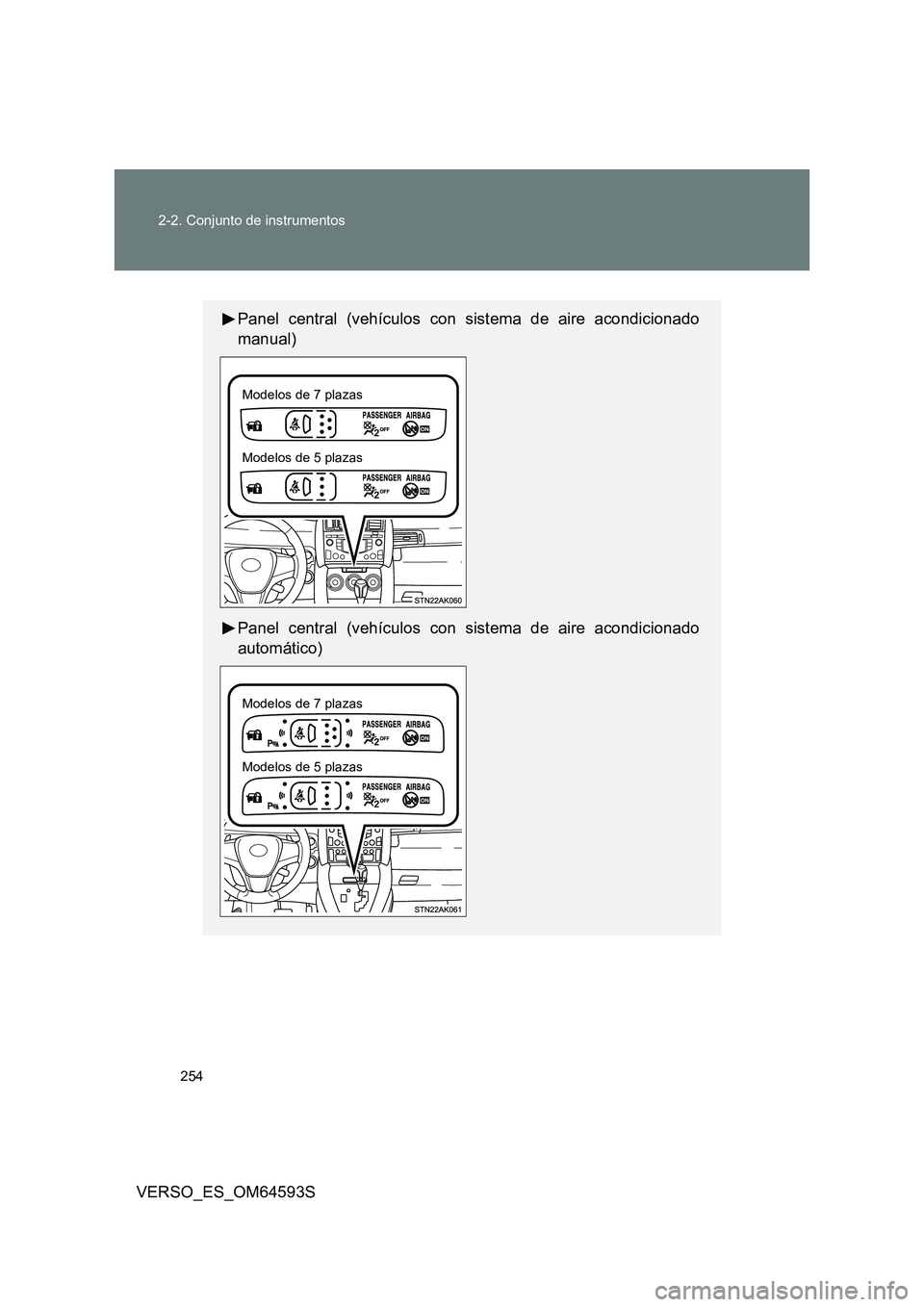

Panel central (vehículos con sistema de aire acondicionado
manual)
Panel central (vehículos con sistema de aire acondicionado
automático)
Modelos de 7 plazas
Modelos de 5 plazas
Modelos de 7 plazas
Modelos de 5 plazas
Page 255 of 744

255
2-2. Conjunto de instrumentos
2
Durante la conducción
VERSO_ES_OM64593S

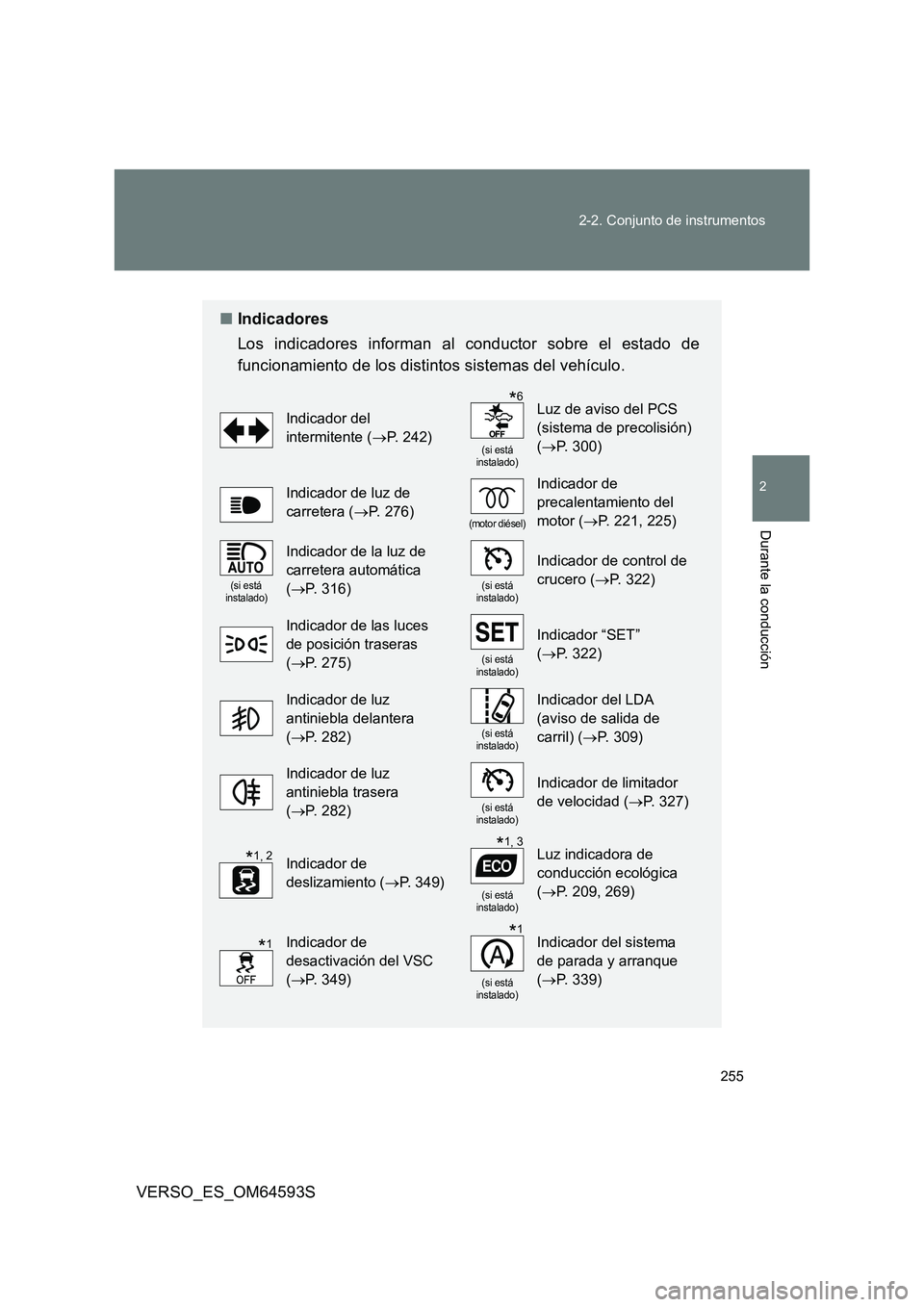

■ Indicadores
Los indicadores informan al conductor sobre el estado de
funcionamiento de los distintos sistemas del vehículo.
Indicador del
intermitente ( P. 242)(si está instalado)
Luz de aviso del PCS
(sistema de precolisión)
( P. 300)
Indicador de luz de
carretera ( P. 276)(motor diésel)
Indicador de
precalentamiento del
motor ( P. 221, 225)
(si está instalado)
Indicador de la luz de
carretera automática
( P. 3 1 6 )(si está instalado)
Indicador de control de
crucero ( P. 322)
Indicador de las luces
de posición traseras
( P. 2 7 5 ) (si está instalado)
Indicador “SET”
( P. 322)
Indicador de luz
antiniebla delantera
( P. 2 8 2 )(si está instalado)
Indicador del LDA
(aviso de salida de
carril) ( P. 309)
Indicador de luz
antiniebla trasera
( P. 2 8 2 )(si está instalado)
Indicador de limitador
de velocidad ( P. 327)
Indicador de
deslizamiento ( P. 349)(si está instalado)
Luz indicadora de
conducción ecológica
( P. 209, 269)
Indicador de
desactivación del VSC
( P. 3 4 9 )(si está instalado)
Indicador del sistema
de parada y arranque
( P. 339)
*6
*1, 2*1, 3
*1*1
Page 256 of 744

256
2-2. Conjunto de instrumentos
VERSO_ES_OM64593S

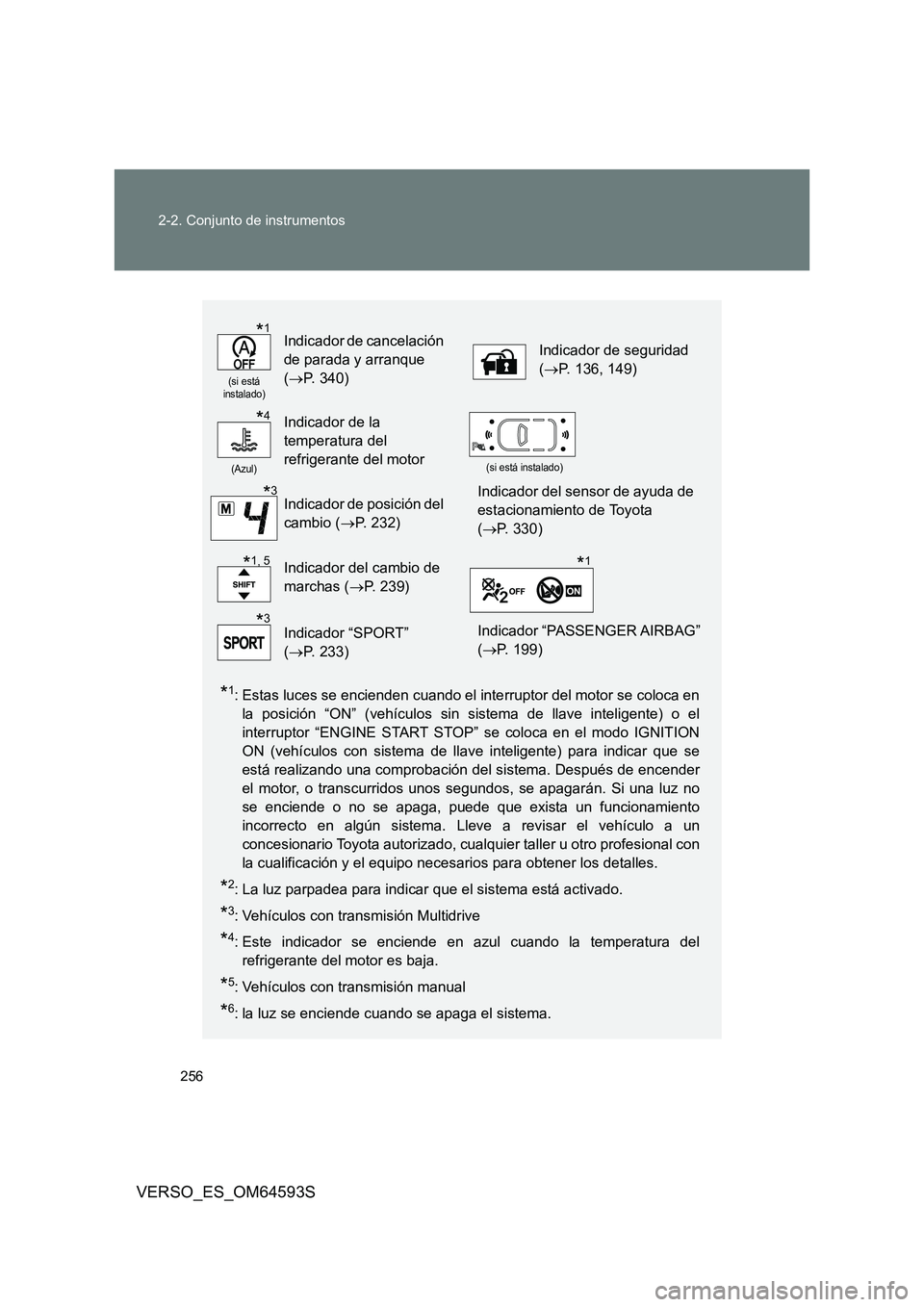

*1: Estas luces se encienden cuando el interruptor del motor se coloca en
la posición “ON” (vehículos sin sistema de llave inteligente) o el
interruptor “ENGINE START STOP” se coloca en el modo IGNITION
ON (vehículos con sistema de llave inteligente) para indicar que se
está realizando una comprobación del sistema. Después de encender
el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con
la cualificación y el equipo necesarios para obtener los detalles.
*2: La luz parpadea para indicar que el sistema está activado.
*3: Vehículos con transmisión Multidrive
*4: Este indicador se enciende en azul cuando la temperatura del
refrigerante del motor es baja.
*5: Vehículos con transmisión manual
*6: la luz se enciende cuando se apaga el sistema.
(si está instalado)
Indicador de cancelación
de parada y arranque
( P. 340)
Indicador de seguridad
( P. 136, 149)
(Azul)
Indicador de la
temperatura del
refrigerante del motor(si está instalado)
Indicador de posición del
cambio ( P. 232)
Indicador del sensor de ayuda de
estacionamiento de Toyota
( P. 330)
Indicador del cambio de
marchas ( P. 239)
Indicador “PASSENGER AIRBAG”
( P. 199)
Indicador “SPORT”
( P. 233)
*1
*4
*3
*1, 5*1
*3
