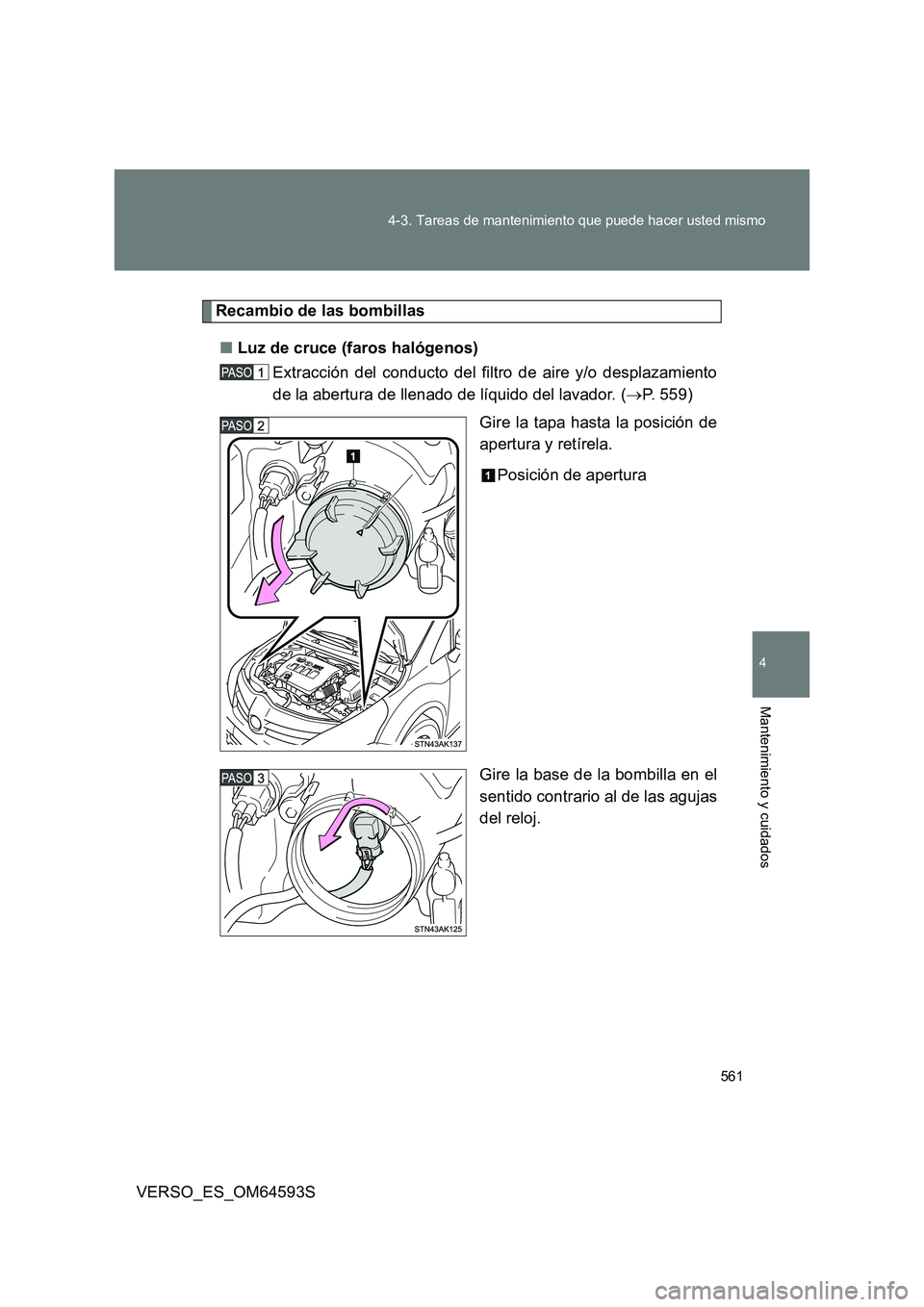

Page 561 of 744
561
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Recambio de las bombillas
■ Luz de cruce (faros halógenos)
Extracción del conducto del filtro de aire y/o desplazamiento
de la abertura de llenado de líquido del lavador. ( P. 559)
Gire la tapa hasta la posición de
apertura y retírela.
Posición de apertura
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.

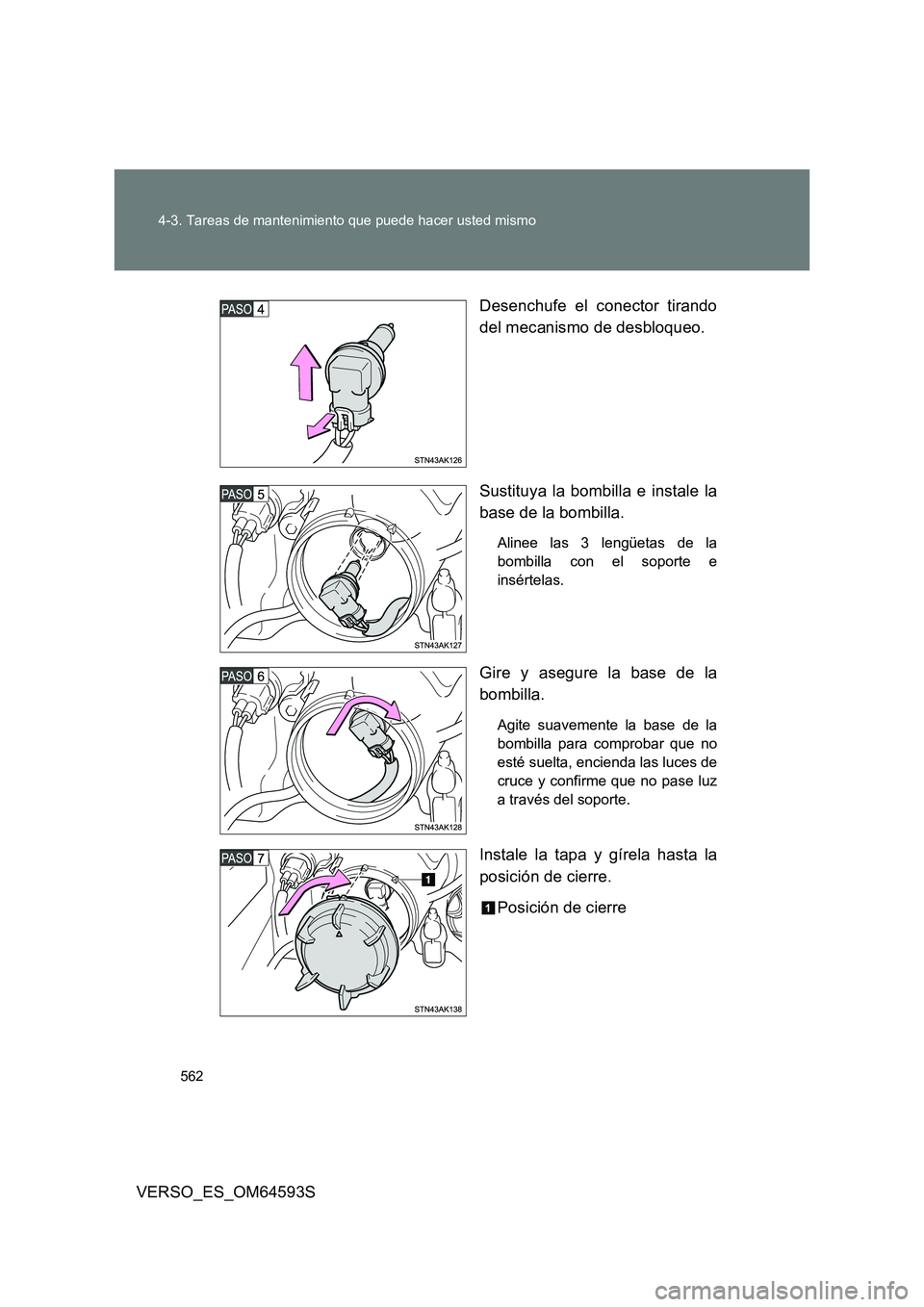

Page 562 of 744
562
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Desenchufe el conector tirando
del mecanismo de desbloqueo.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e
insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda las luces de
cruce y confirme que no pase luz
a través del soporte.
Instale la tapa y gírela hasta la
posición de cierre.
Posición de cierre

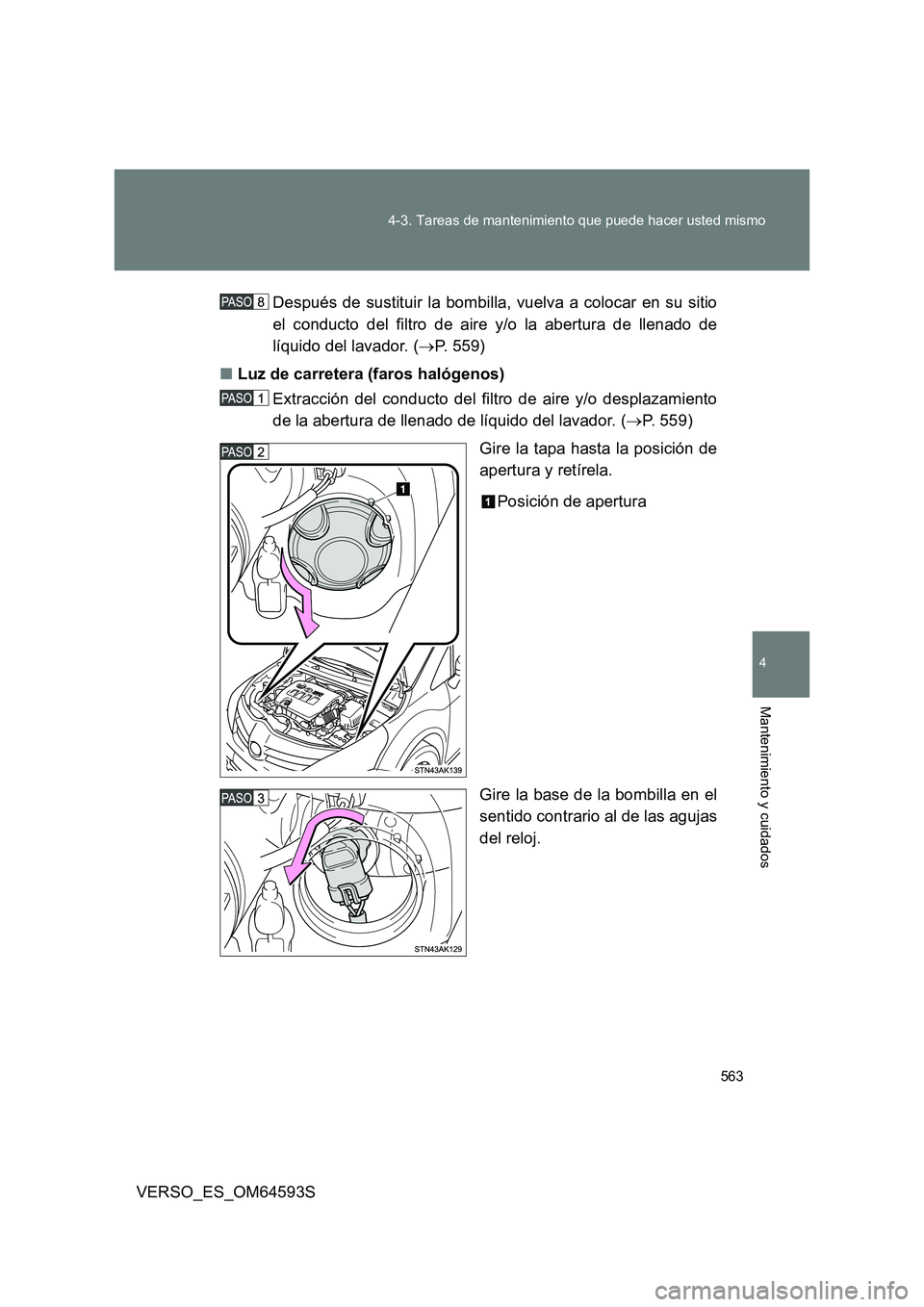

Page 563 of 744
563
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Después de sustituir la bombilla, vuelva a colocar en su sitio
el conducto del filtro de aire y/o la abertura de llenado de
líquido del lavador. ( P. 559)
■ Luz de carretera (faros halógenos)
Extracción del conducto del filtro de aire y/o desplazamiento
de la abertura de llenado de líquido del lavador. ( P. 559)
Gire la tapa hasta la posición de
apertura y retírela.
Posición de apertura
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.

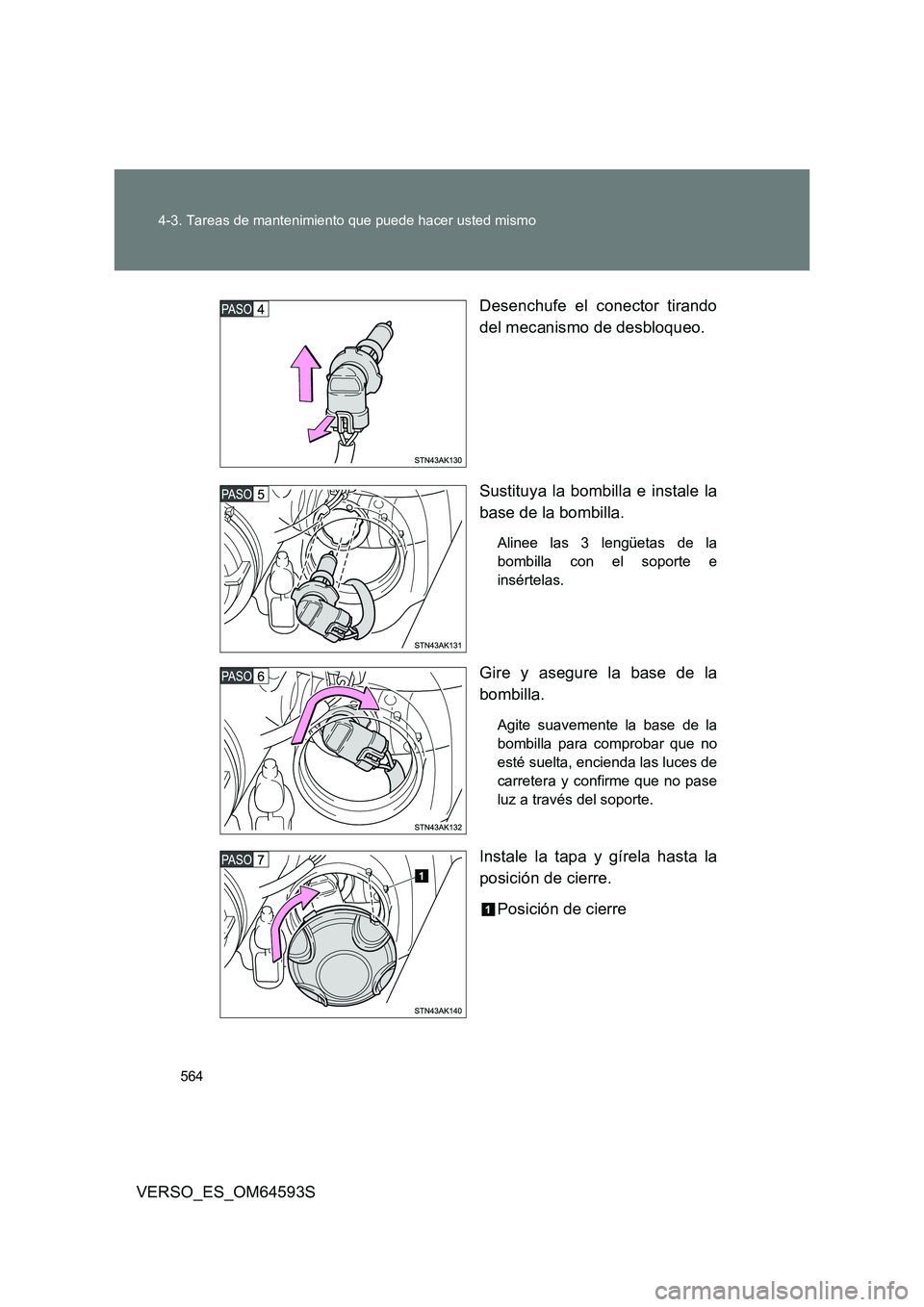

Page 564 of 744
564
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Desenchufe el conector tirando
del mecanismo de desbloqueo.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e
insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda las luces de
carretera y confirme que no pase
luz a través del soporte.
Instale la tapa y gírela hasta la
posición de cierre.
Posición de cierre

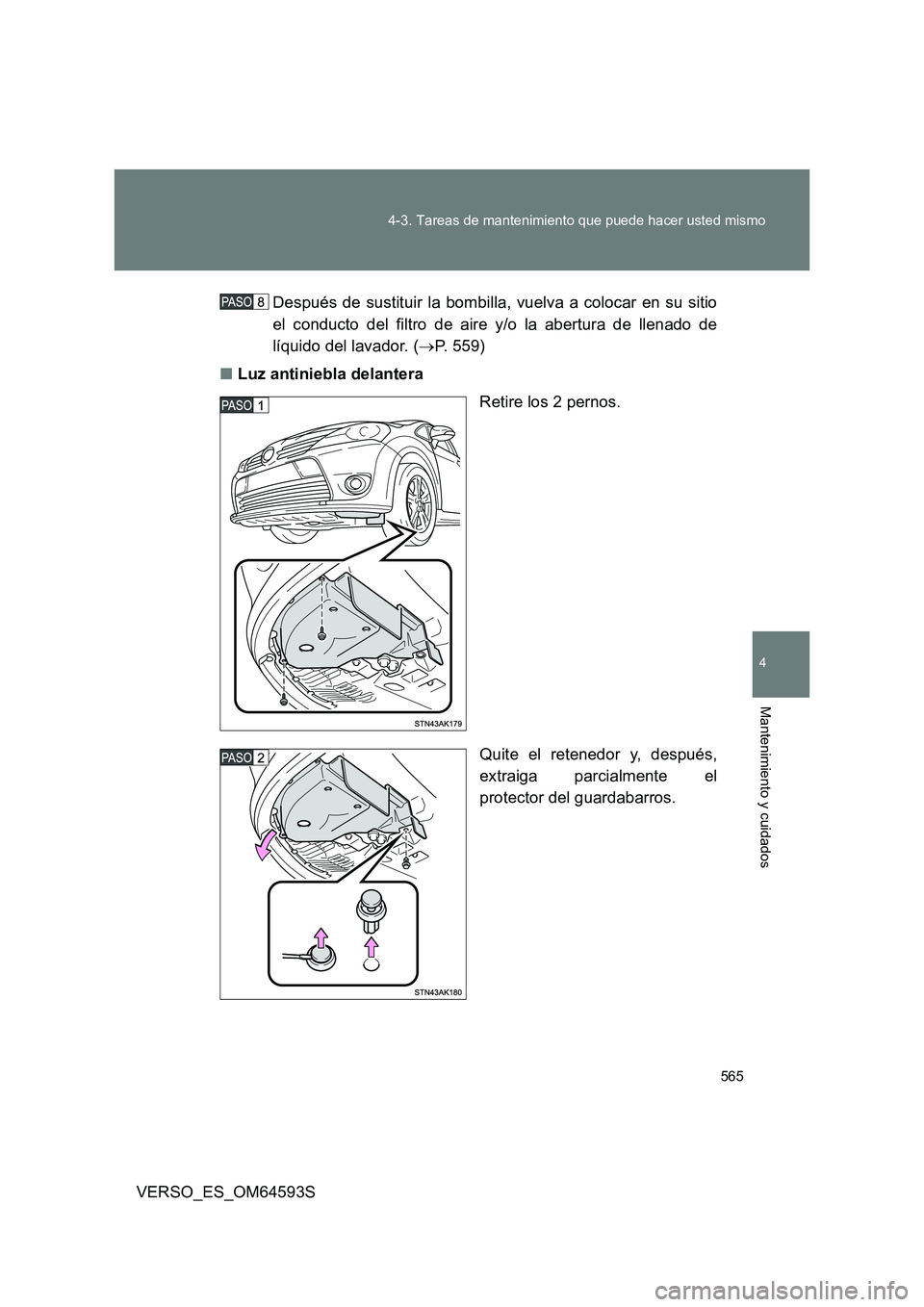

Page 565 of 744
565
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Después de sustituir la bombilla, vuelva a colocar en su sitio
el conducto del filtro de aire y/o la abertura de llenado de
líquido del lavador. ( P. 559)
■ Luz antiniebla delantera
Retire los 2 pernos.
Quite el retenedor y, después,
extraiga parcialmente el
protector del guardabarros.

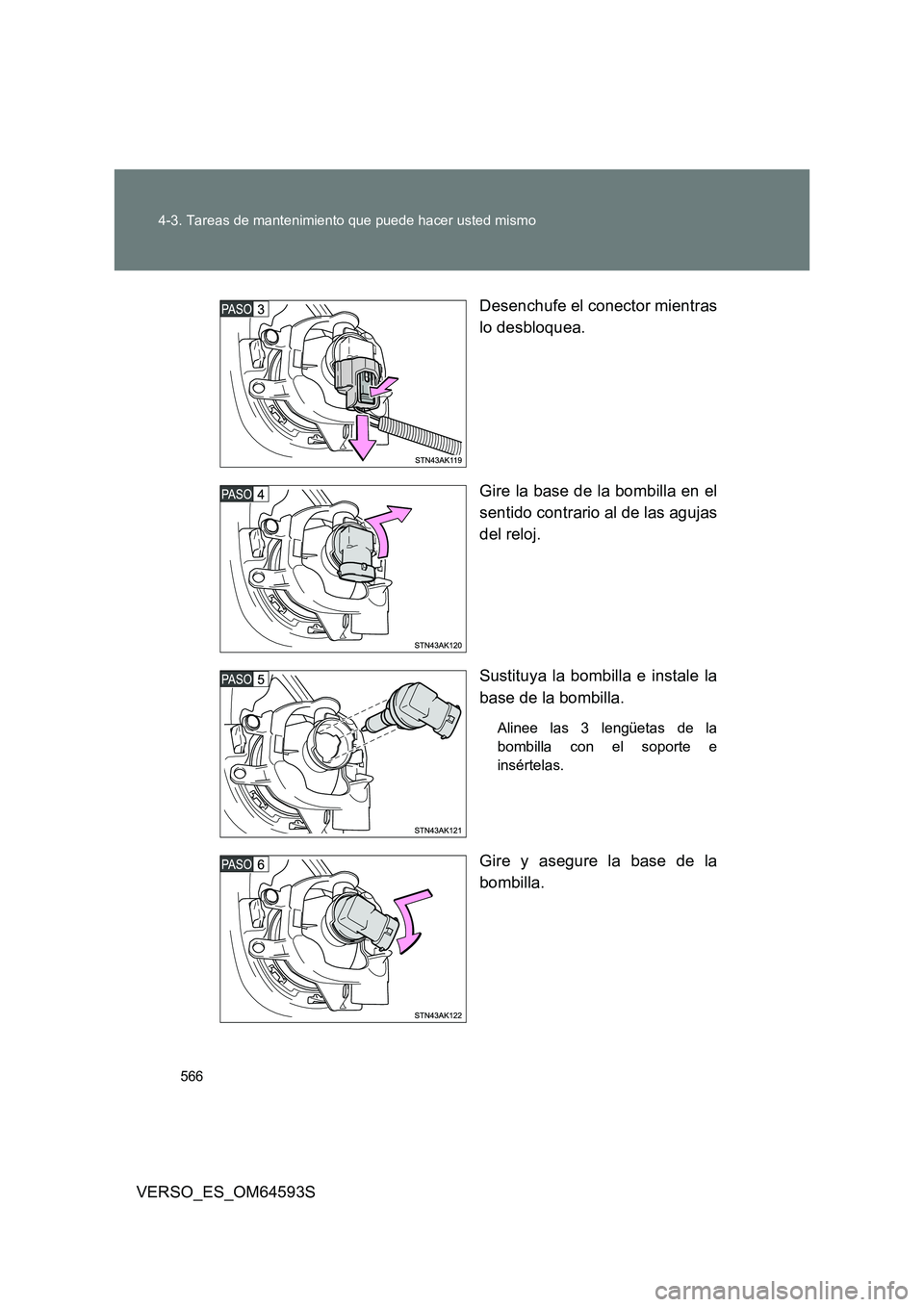

Page 566 of 744
566
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Desenchufe el conector mientras
lo desbloquea.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e
insértelas.
Gire y asegure la base de la
bombilla.

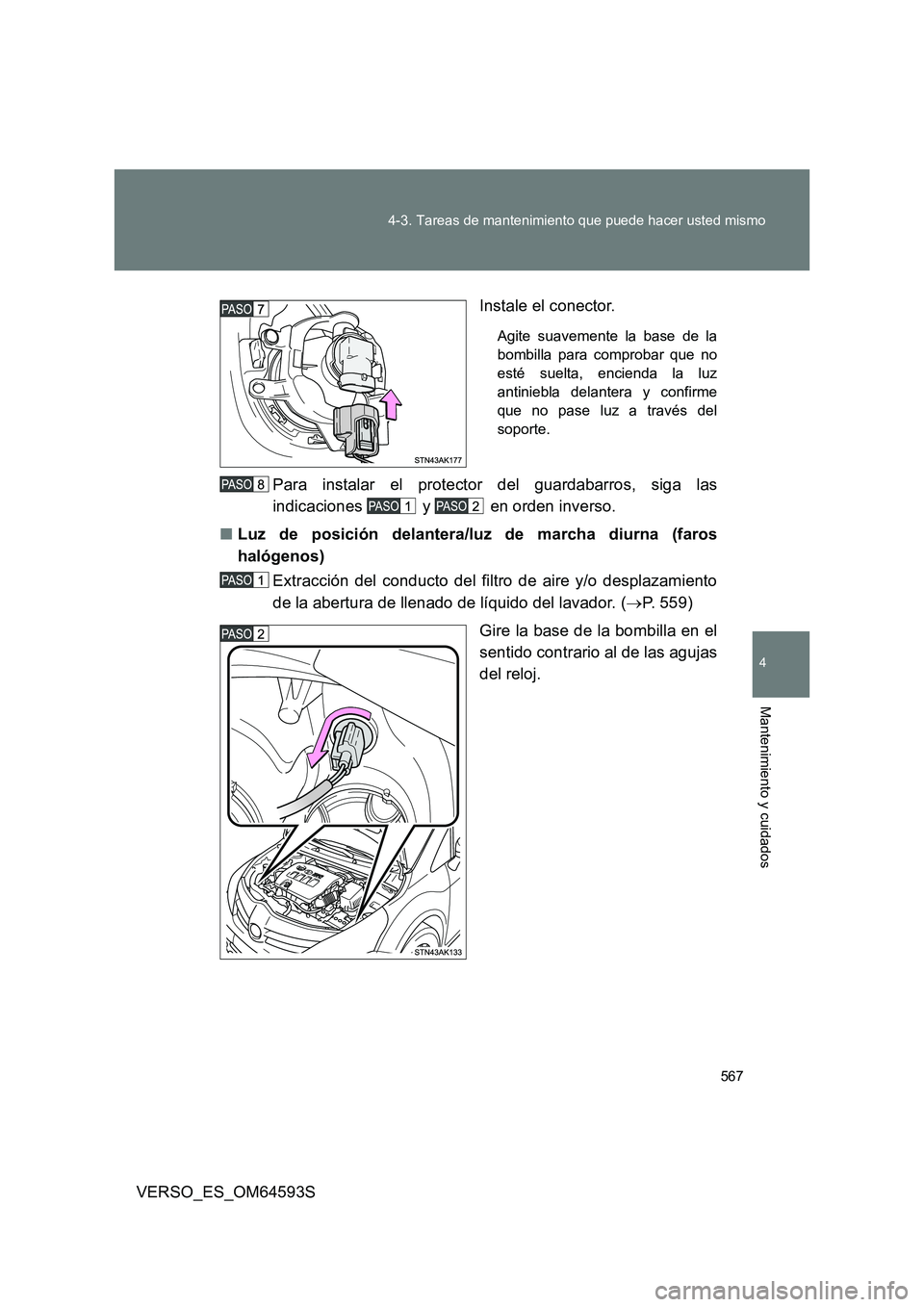

Page 567 of 744
567
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64593S
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme
que no pase luz a través del
soporte.
Para instalar el protector del guardabarros, siga las
indicaciones y en orden inverso.
■ Luz de posición delantera/luz de marcha diurna (faros
halógenos)
Extracción del conducto del filtro de aire y/o desplazamiento
de la abertura de llenado de líquido del lavador. ( P. 559)
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.

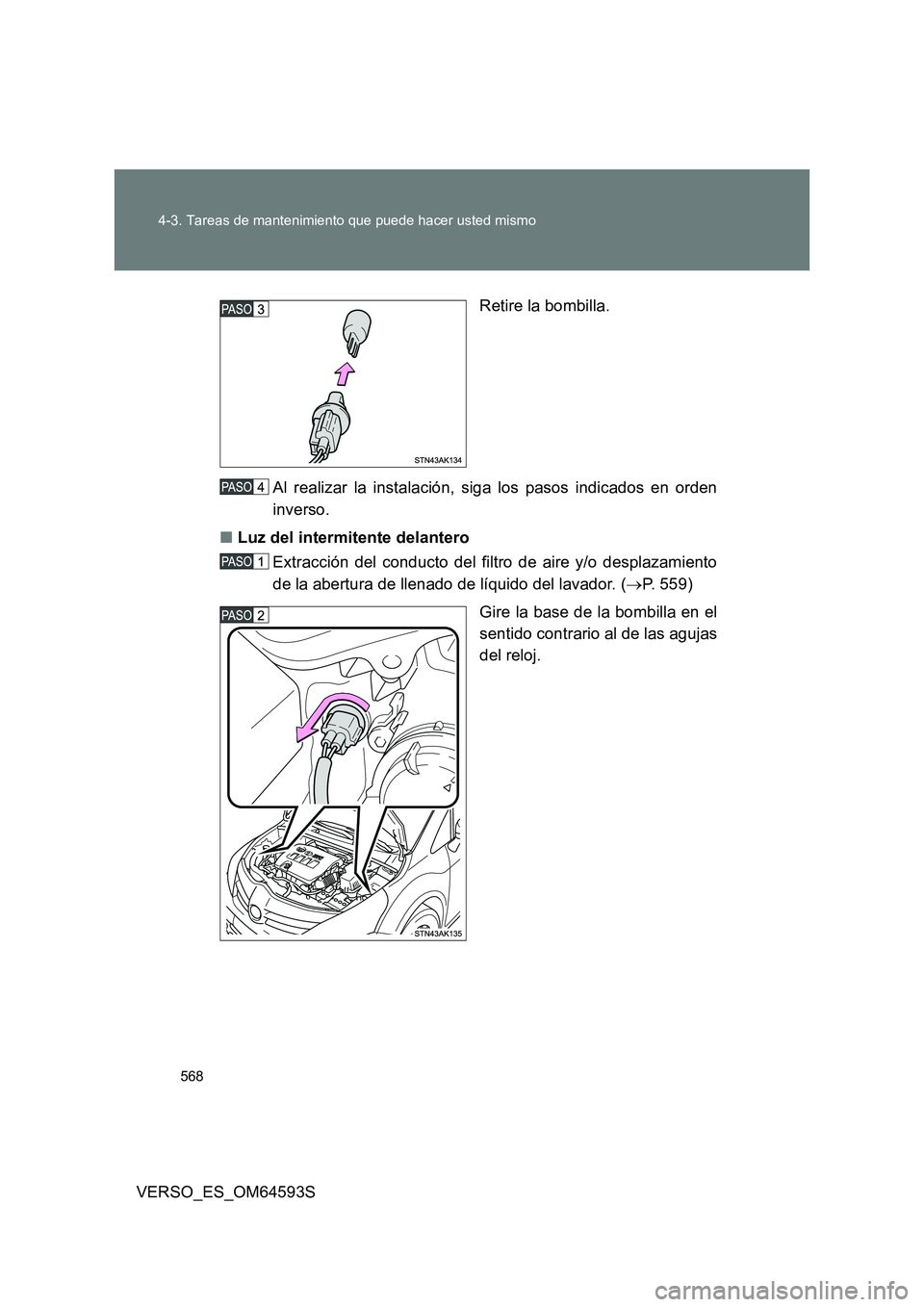

Page 568 of 744
568
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64593S
Retire la bombilla.
Al realizar la instalación, siga los pasos indicados en orden
inverso.
■ Luz del intermitente delantero
Extracción del conducto del filtro de aire y/o desplazamiento
de la abertura de llenado de líquido del lavador. ( P. 559)
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
