2016 TOYOTA RAV4 Návod na použitie (in Slovakian)

5697-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
Vymeňte žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Vyberte pätku žiarovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
3
4
5

5707-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)■
Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3

5717-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
■Predné hmlové svetlá (ak sú vo výbave)
Aby ste zaistili dostatok pra-
covného priestoru, otočte vo-
lant na opačnú stranu, ako
kde je žiarovka, ktorú chcete
vymeniť.
Odstráňte 2 skrutky z vložky
blatníku.
Odstráňte príchytku vložky
blatníka a odtiahnite vložku
blatníka.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

5727-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Otočte pätku žiarovky doľava.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju. Otoč-
te pätku doprava, aby ste ju
upevnili.
Nasaďte konektor.
Po nasadení konektora zakývaj-
te jemne pätkou žiarovky, aby
ste skontrolovali, že nie je uvoľ-
nená, zapnite predné hmlové
svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte príchytku.
Zasuňte príchytku a otočte ju,
aby ste ju zaistili.
5
6
7
8

5737-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
Nasaďte späť vložku blatníku
a namontujte skrutky.
Uistite sa, že vložka blatníku je
upevnená k vnútrajšku blatníku.
■
Zadné smerové svetlá
Otvorte zadné dvere a od-
stráňte skrutky a vyberte jed-
notku svetla jej priamym
potiahnutím dozadu zo zadnej
časti vozidla.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
9
1
2
3
4

5747-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)■
Cúvacie svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený po-
stup otočte.
Po nasadení pätky žiarovky sa
uistite, že je gumový kryt bez-
pečne usadený.
1
2
Gumový
kryt
3

5757-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
■Osvetlenie evidenčného čísla
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu,
prekryte špičku skrutkovača han-
dričkou.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
Ľavá stranaPravá strana
3
4

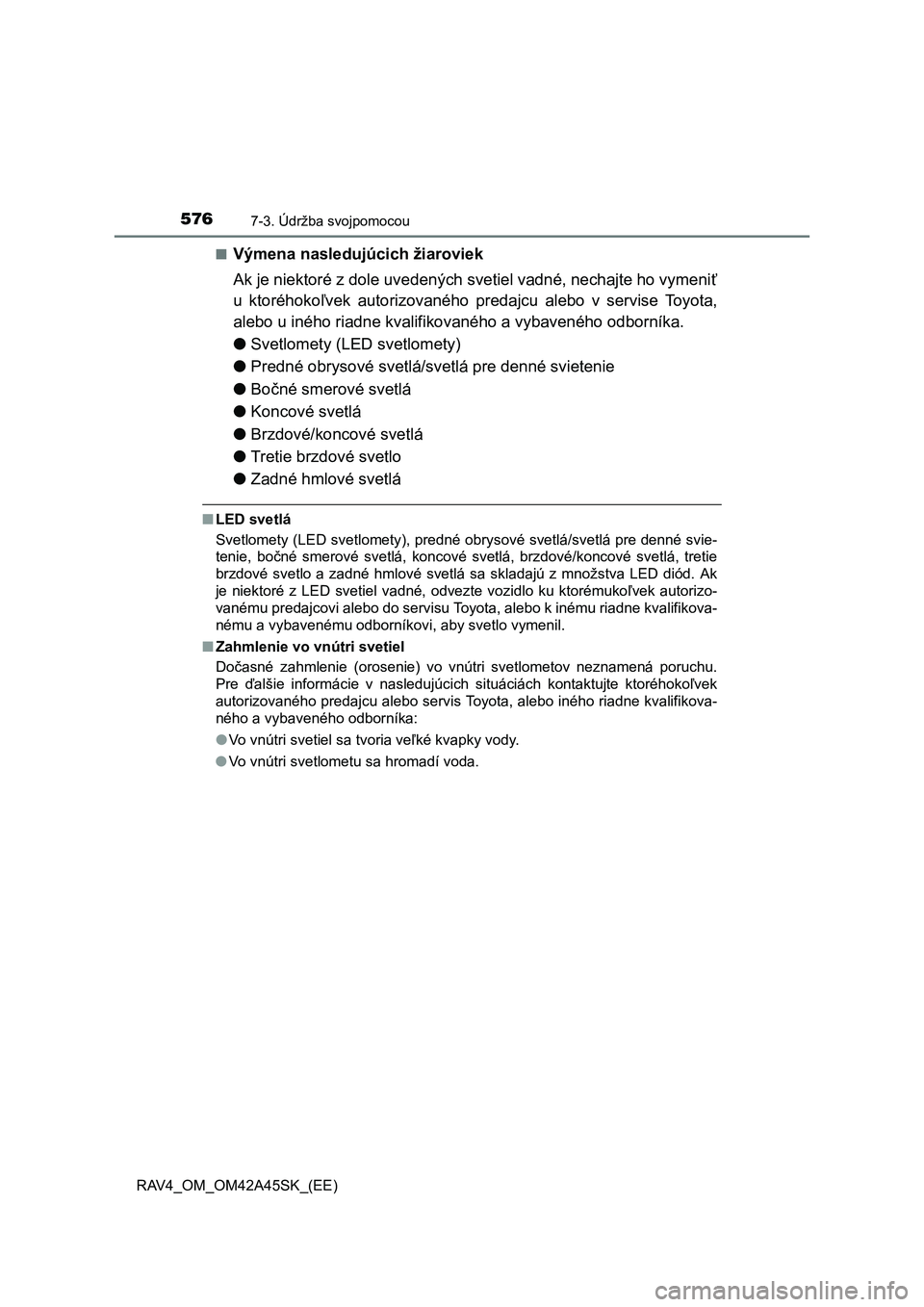

5767-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)■
Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo u iného riadne kvalifikovaného a vybaveného odborníka.
●Svetlomety (LED svetlomety)
●Predné obrysové svetlá/svetlá pre denné svietenie
●Bočné smerové svetlá
●Koncové svetlá
●Brzdové/koncové svetlá
●Tretie brzdové svetlo
●Zadné hmlové svetlá
■LED svetlá
Svetlomety (LED svetlomety), predné obrysové svetlá/svetlá pre denné svie-
tenie, bočné smerové svetlá, koncové svetlá, brzdové/koncové svetlá, tretie
brzdové svetlo a zadné hmlové svetlá sa skladajú z množstva LED diód. Ak
je niektoré z LED svetiel vadné, odvezte vozidlo ku ktorémukoľvek autorizo-
vanému predajcovi alebo do servisu Toyota, alebo k inému riadne kvalifikova-
nému a vybavenému odborníkovi, aby svetlo vymenil.
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená poruchu.
Pre ďalšie informácie v nasledujúcich situáciách kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikova-
ného a vybaveného odborníka:
●Vo vnútri svetiel sa tvoria veľké kvapky vody.
●Vo vnútri svetlometu sa hromadí voda.
