2016 TOYOTA RAV4 Návod na použitie (in Slovakian)

5217-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
Motory 2AD-FTV a 2AD-FHV
Poistkové skrinky (S. 563)
Nádržka chladiacej kvapaliny
motora (S. 528)
Uzáver plniaceho hrdla moto-
rového oleja (S. 525)
Palivový filter (S. 536)
Akumulátor (S. 530)Chladič (S. 529)
Medzichladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chladenia
Odmerka hladiny motorového
oleja (S. 523)
Nádržka kvapaliny ostrekova-
čov (S. 534)1
2
3
4
5
6
7
8
9
10
11

5227-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Motor 2WW
Poistkové skrinky (S. 563)
Nádržka chladiacej kvapaliny
motora (S. 528)
Uzáver plniaceho hrdla moto-
rového oleja (S. 525)
Palivový filter (S. 536)
Akumulátor (S. 530)Chladič (S. 529)
Medzichladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chladenia
Odmerka hladiny motorového
oleja (S. 523)
Nádržka kvapaliny ostrekova-
čov (S. 534)1
2
3
4
5
6
7
8
9
10
11

5237-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora
a jeho vypnutí počkajte viac ako 5 minút, až olej stečie späť na
dno motora.
Vytiahnite odmerku von, pri tom držte handru pod jej koncom.
Utrite odmerku do sucha.
Motorový olej
1
2
Motory 3ZR-FE a 3ZR-FAEMotor 2AR-FE
Motory 2AD-FTV a 2AD-FHVMotor 2WW
3

5247-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Plochá odmerka a tvarovaná odmerka typu B: Zasuňte odmerku
znova na doraz.
Tvarovaná odmerka typu A:
Zasuňte odmerku s výstupka-
mi znova na doraz natočenú
oblasťami s výstupkami (
na obrázku) smerom k motoru.
Vytiahnite odmerku a skontrolujte hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.4
1
5
1
2
3
Plochá odmerkaTvarovaná odmerka typu A
Tvarovaná odmerka typu B
Strana pre meranie
6

5257-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
■Doplnenie motorového oleja
Ak je hladina oleja pod alebo iba mierne nad značkou nízkej hladiny,
doplňte motorový olej rovnakého typu, ktorý už je v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred dopĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, pri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.
Motory 3ZR-FE a 3ZR-FAEMotor 2AR-FE
Motory 2AD-FTV a 2AD-FHVMotor 2WW
Voľba motorového olejaS. 680
Množstvo oleja
(Nízka  Plná)
Benzínový motor 1,5 litra
Naftový motor
Motory 2AD-FTV a 2AD-FHV
1,6 litra
Motor 2WW
1,2 litra
PoložkyČistý lievik
1
2
3

5267-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)

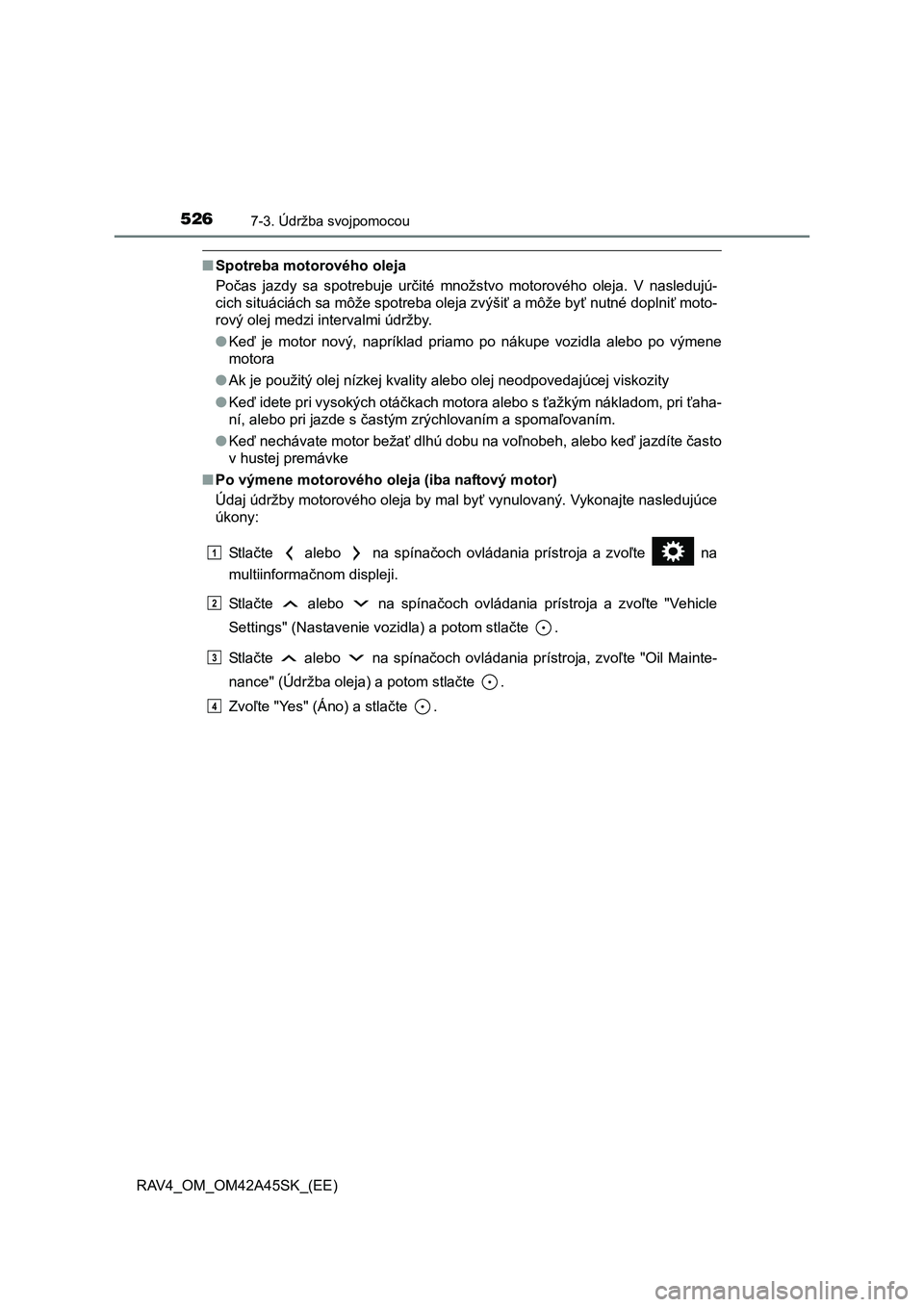

■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
●Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
●Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťaha-
ní, alebo pri jazde s častým zrýchlovaním a spomaľovaním.
●Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
■Po výmene motorového oleja (iba naftový motor)
Údaj údržby motorového oleja by mal byť vynulovaný. Vykonajte nasledujúce
úkony:
Stlačte alebo na spínačoch ovládania prístroja a zvoľte na
multiinformačnom displeji.
Stlačte alebo na spínačoch ovládania prístroja a zvoľte "Vehicle
Settings" (Nastavenie vozidla) a potom stlačte .
Stlačte alebo na spínačoch ovládania prístroja, zvoľte "Oil Mainte-
nance" (Údržba oleja) a potom stlačte .
Zvoľte "Yes" (Áno) a stlačte .
1
2
3
4

5277-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť

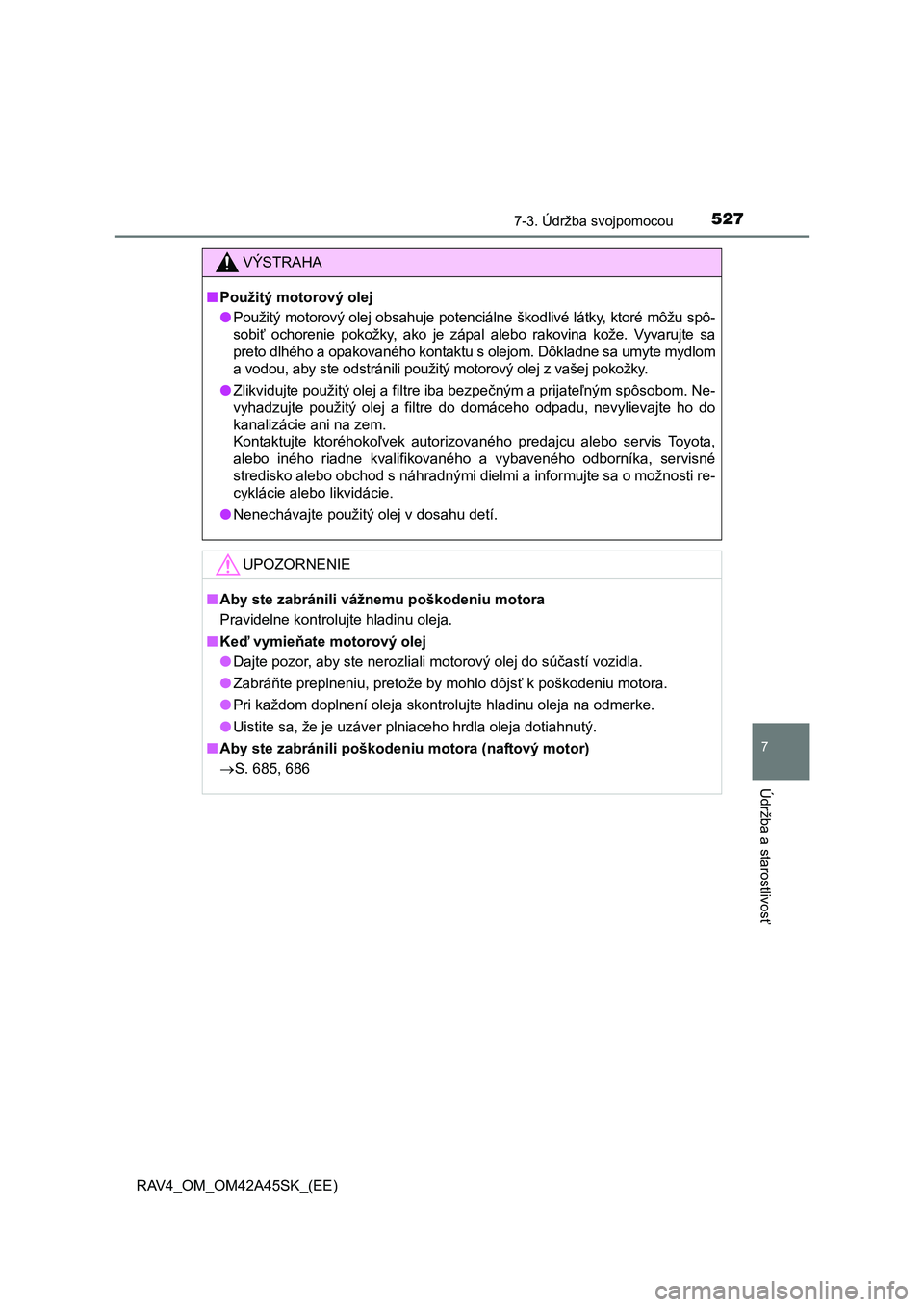

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu spô-
sobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte sa
preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa umyte mydlom
a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievajte ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo iného riadne kvalifikovaného a vybaveného odborníka, servisné
stredisko alebo obchod s náhradnými dielmi a informujte sa o možnosti re-
cyklácie alebo likvidácie.
●Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
●Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
●Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.
■Aby ste zabránili poškodeniu motora (naftový motor)
S. 685, 686

5287-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom mo-
tore medzi ryskami na nádržke "FULL" (plná) a "LOW" (nízka).
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou
"LOW", doplňte chladiacu kvapali-
nu až k ryske "FULL". (S. 664)
■Voľba chladiacej kvapaliny
Okrem motora 2WW
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú vysoko kvalit-
nú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu kva-
palinu na bázi etylénglykolu s technológiou trvanlivých hybridných organických
kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapaliny a 50 %
deionizovanej vody. (Minimálna teplota: -35 C)
Pre motor 2WW
Používajte iba "Toyota Genuine Premium Long Life Coolant 2WW" alebo ek-
vivalentný. Koncentrovaný produkt "Toyota Genuine Premium Long Life Cool-
ant 2WW" je nutné vždy zmiešať v pomere 50 % chladiacej kvapaliny a 50 %
deionizovanej vody. (Použiteľná do: -35 C)
Pre podrobnosti o chladiacej kvapaline kontaktujte ktoréhokoľvek autorizova-
ného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzáver nádržky chladiacej kvapaliny
motora, výpustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chladiaceho systé-
mu skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo u iného riadne kvalifikovaného a vybaveného odborníka.
Chladiaca kvapalina motora
1
2
3
