6258-2. Postupy v prípade núdze
8
Keď nastanú problémy
RAV4_OM_OM42A45SK_(EE)
Mierne povoľte matice kolesa
(jedna otáčka).
Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zostavte nástavec kľuky zdvi-
háku.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
3
4A
5
6

6268-2. Postupy v prípade núdze
RAV4_OM_OM42A45SK_(EE)

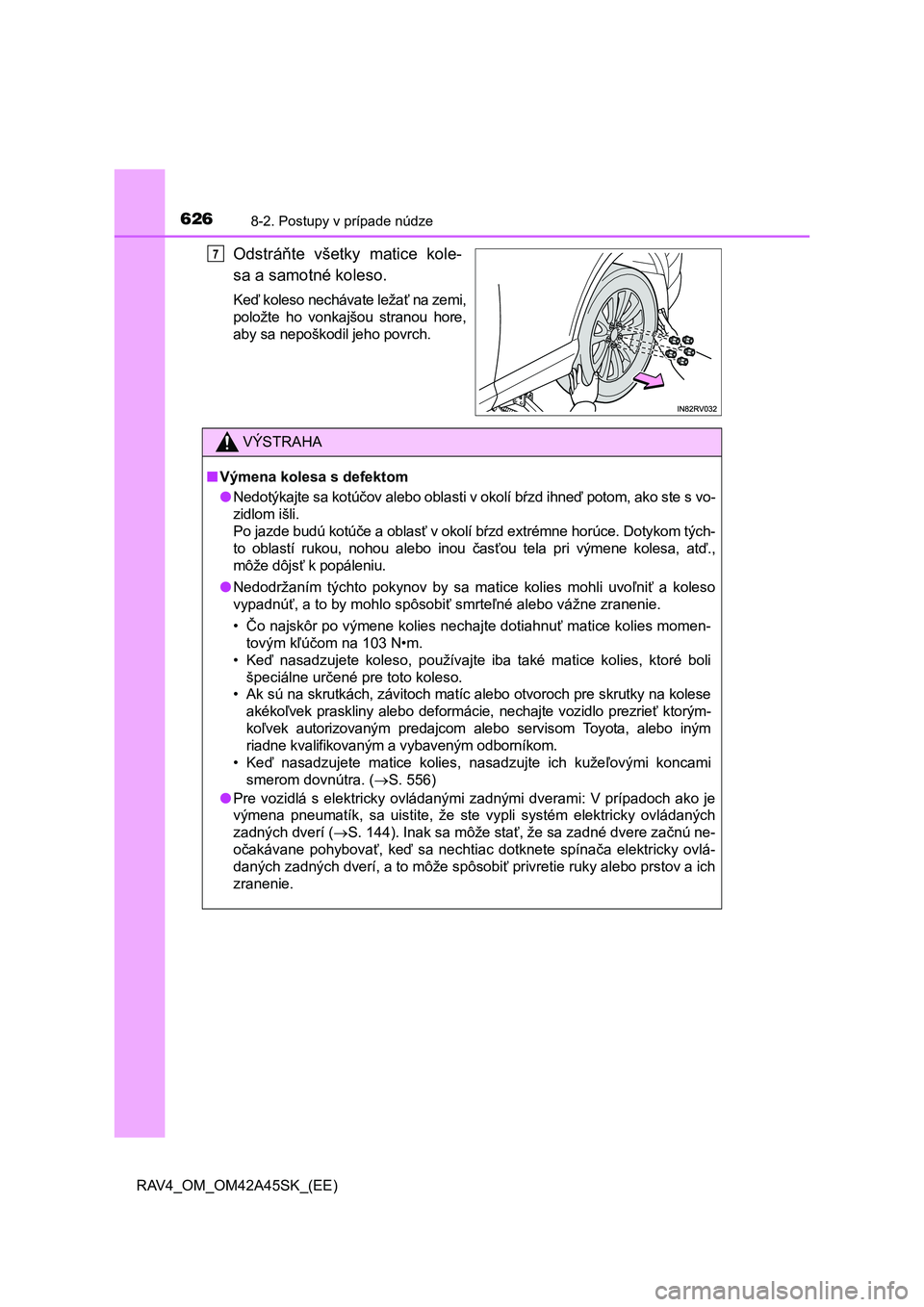

Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na zemi,
položte ho vonkajšou stranou hore,
aby sa nepoškodil jeho povrch.
7
VÝSTRAHA
■Výmena kolesa s defektom
●Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste s vo-
zidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom tých-
to oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa, atď.,
môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
•Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N•m.
•Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na skrutkách, závitoch matíc alebo otvoroch pre skrutky na kolese
akékoľvek praskliny alebo deformácie, nechajte vozidlo prezrieť ktorým-
koľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
•Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami
smerom dovnútra. (S. 556)
●Pre vozidlá s elektricky ovládanými zadnými dverami: V prípadoch ako je
výmena pneumatík, sa uistite, že ste vypli systém elektricky ovládaných
zadných dverí (S. 144). Inak sa môže stať, že sa zadné dvere začnú ne-
očakávane pohybovať, keď sa nechtiac dotknete spínača elektricky ovlá-
daných zadných dverí, a to môže spôsobiť privretie ruky alebo prstov a ich
zranenie.

6278-2. Postupy v prípade núdze
8
Keď nastanú problémy
RAV4_OM_OM42A45SK_(EE)
Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte rezervné koleso a voľne dotiahnite každú maticu kolesa
rukou na približne rovnakú hodnotu.
Keď vymieňate oceľové koleso
za oceľové koleso, dotiahnite
matice kolies, až sa kužeľovitá
časť voľne dotkne sedla disku
kolesa.
Keď vymieňate liate koleso za
oceľové koleso, dotiahnite mati-
ce kolies, až sa kužeľovitá časť
voľne dotkne sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku
kolesa
Kužeľovitá časť
Sedlo disku
kolesa
Límec
Disk kolesa

6288-2. Postupy v prípade núdze
RAV4_OM_OM42A45SK_(EE)
Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát v po-
radí podľa obrázku.
Uťahovací moment:
103 N•m
Nasaďte naspäť ozdobný kryt kolesa*.
*: Ozdobný kryt nie je možné nasadiť na kompaktné rezervné koleso.
Uložte koleso s defektom, zdvihák a všetko náradie.
3
4
5
Vozidlá s plným ozdobným kry-
tomVozidlá so stredovým krytom
Nastavte výrez v ozdobnom kryte
kolesa na ventil, viď obrázok.
6

6298-2. Postupy v prípade núdze
8
Keď nastanú problémy
RAV4_OM_OM42A45SK_(EE)

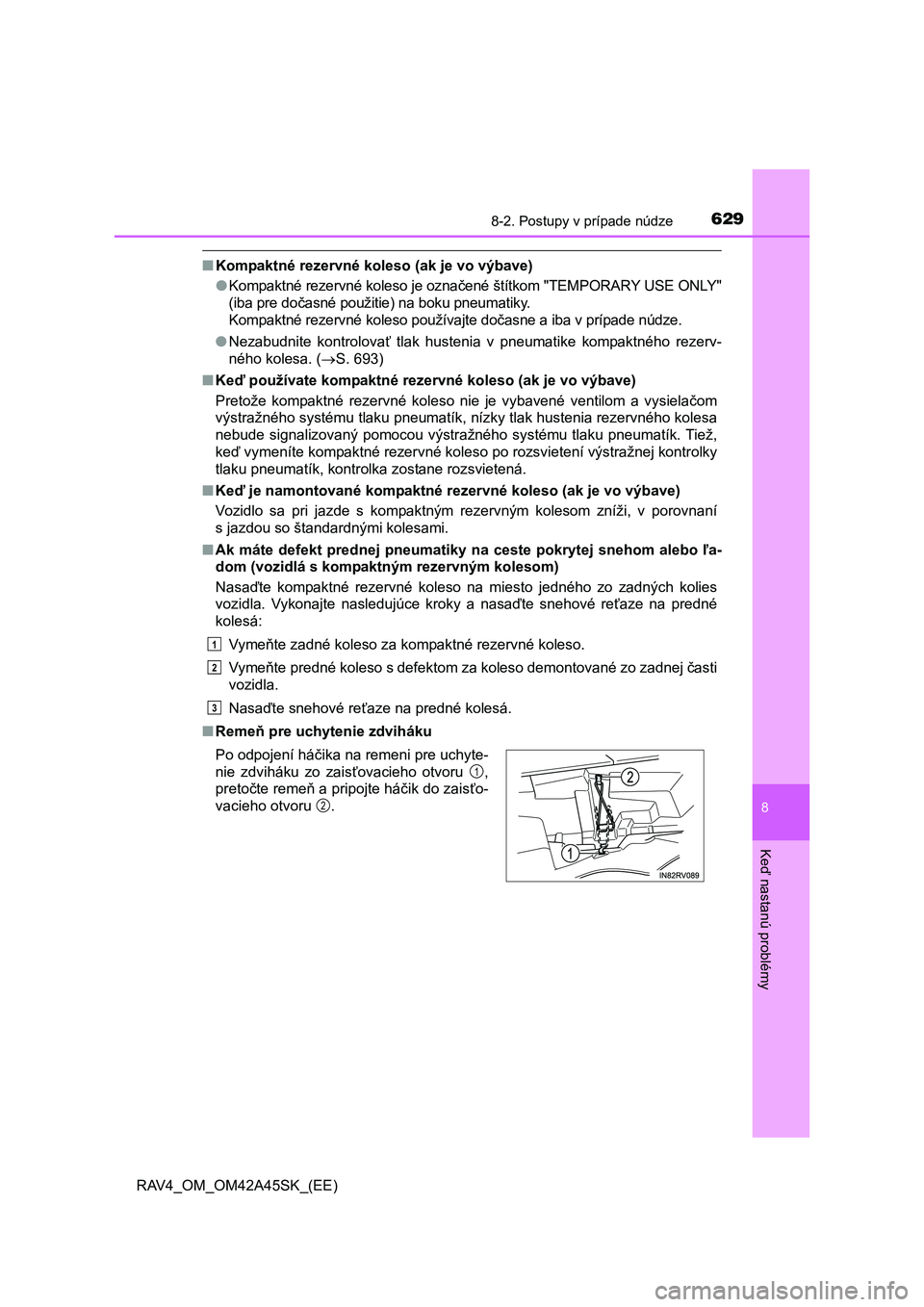

■Kompaktné rezervné koleso (ak je vo výbave)
●Kompaktné rezervné koleso je označené štítkom "TEMPORARY USE ONLY"
(iba pre dočasné použitie) na boku pneumatiky.
Kompaktné rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak hustenia v pneumatike kompaktného rezerv-
ného kolesa. (S. 693)
■Keď používate kompaktné rezervné koleso (ak je vo výbave)
Pretože kompaktné rezervné koleso nie je vybavené ventilom a vysielačom
výstražného systému tlaku pneumatík, nízky tlak hustenia rezervného kolesa
nebude signalizovaný pomocou výstražného systému tlaku pneumatík. Tiež,
keď vymeníte kompaktné rezervné koleso po rozsvietení výstražnej kontrolky
tlaku pneumatík, kontrolka zostane rozsvietená.
■Keď je namontované kompaktné rezervné koleso (ak je vo výbave)
Vozidlo sa pri jazde s kompaktným rezervným kolesom zníži, v porovnaní
s jazdou so štandardnými kolesami.
■Ak máte defekt prednej pneumatiky na ceste pokrytej snehom alebo ľa-
dom (vozidlá s kompaktným rezervným kolesom)
Nasaďte kompaktné rezervné koleso na miesto jedného zo zadných kolies
vozidla. Vykonajte nasledujúce kroky a nasaďte snehové reťaze na predné
kolesá:
Vymeňte zadné koleso za kompaktné rezervné koleso.
Vymeňte predné koleso s defektom za koleso demontované zo zadnej časti
vozidla.
Nasaďte snehové reťaze na predné kolesá.
■Remeň pre uchytenie zdviháku
Po odpojení háčika na remeni pre uchyte-
nie zdviháku zo zaisťovacieho otvoru ,
pretočte remeň a pripojte háčik do zaisťo-
vacieho otvoru .
1
2
3
1
2

6308-2. Postupy v prípade núdze
RAV4_OM_OM42A45SK_(EE)
■ Certifikácia pre zdvihák

6318-2. Postupy v prípade núdze
8
Keď nastanú problémy
RAV4_OM_OM42A45SK_(EE)

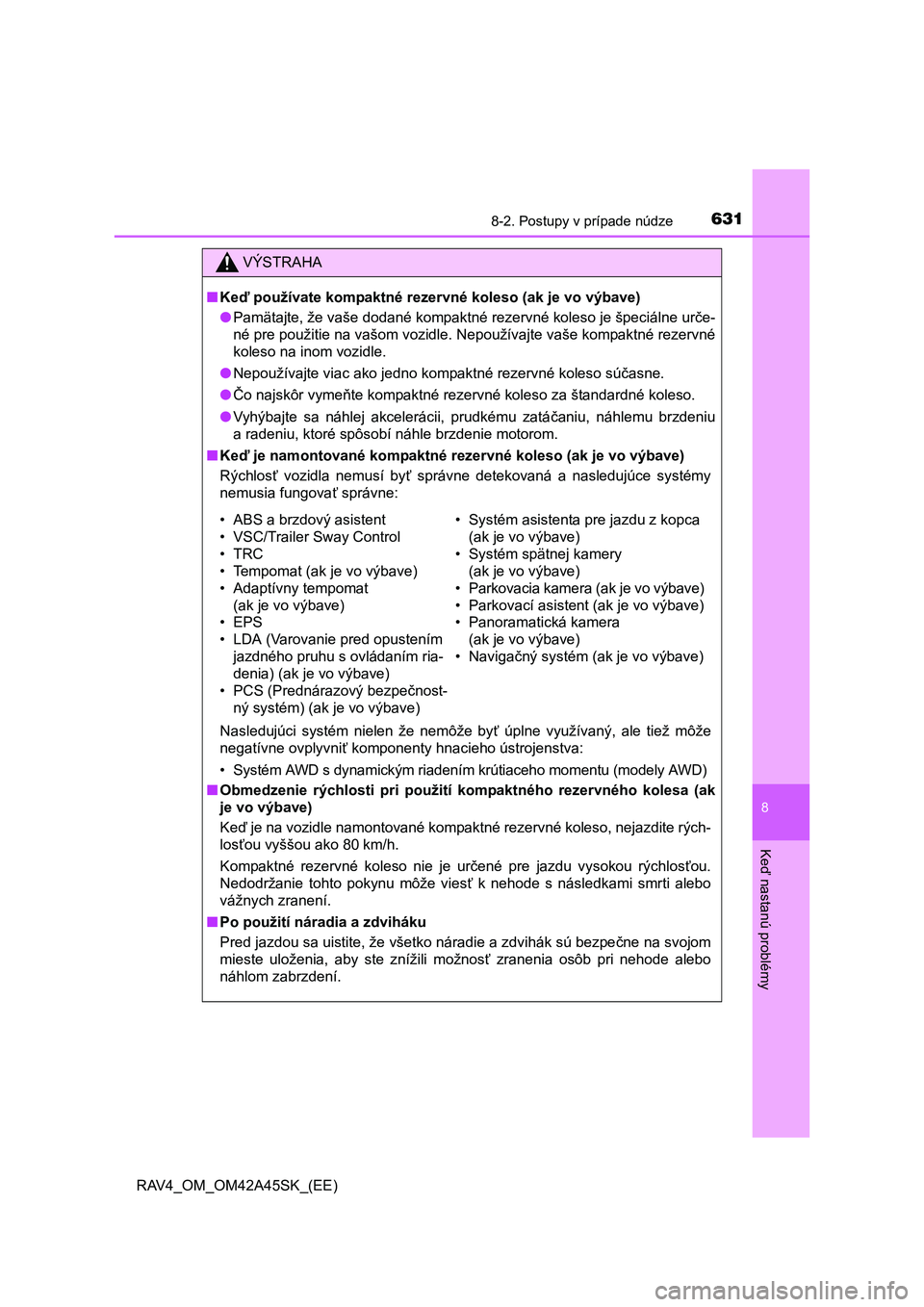

VÝSTRAHA
■Keď používate kompaktné rezervné koleso (ak je vo výbave)
●Pamätajte, že vaše dodané kompaktné rezervné koleso je špeciálne urče-
né pre použitie na vašom vozidle. Nepoužívajte vaše kompaktné rezervné
koleso na inom vozidle.
●Nepoužívajte viac ako jedno kompaktné rezervné koleso súčasne.
●Čo najskôr vymeňte kompaktné rezervné koleso za štandardné koleso.
●Vyhýbajte sa náhlej akcelerácii, prudkému zatáčaniu, náhlemu brzdeniu
a radeniu, ktoré spôsobí náhle brzdenie motorom.
■Keď je namontované kompaktné rezervné koleso (ak je vo výbave)
Rýchlosť vozidla nemusí byť správne detekovaná a nasledujúce systémy
nemusia fungovať správne:
Nasledujúci systém nielen že nemôže byť úplne využívaný, ale tiež môže
negatívne ovplyvniť komponenty hnacieho ústrojenstva:
• Systém AWD s dynamickým riadením krútiaceho momentu (modely AWD)
■Obmedzenie rýchlosti pri použití kompaktného rezervného kolesa (ak
je vo výbave)
Keď je na vozidle namontované kompaktné rezervné koleso, nejazdite rých-
losťou vyššou ako 80 km/h.
Kompaktné rezervné koleso nie je určené pre jazdu vysokou rýchlosťou.
Nedodržanie tohto pokynu môže viesť k nehode s následkami smrti alebo
vážnych zranení.
■Po použití náradia a zdviháku
Pred jazdou sa uistite, že všetko náradie a zdvihák sú bezpečne na svojom
mieste uloženia, aby ste znížili možnosť zranenia osôb pri nehode alebo
náhlom zabrzdení.
• ABS a brzdový asistent
• VSC/Trailer Sway Control
•TRC
• Tempomat (ak je vo výbave)
• Adaptívny tempomat
(ak je vo výbave)
•EPS
• LDA (Varovanie pred opustením
jazdného pruhu s ovládaním ria-
denia) (ak je vo výbave)
• PCS (Prednárazový bezpečnost-
ný systém) (ak je vo výbave)• Systém asistenta pre jazdu z kopca
(ak je vo výbave)
• Systém spätnej kamery
(ak je vo výbave)
• Parkovacia kamera (ak je vo výbave)
• Parkovací asistent (ak je vo výbave)
• Panoramatická kamera
(ak je vo výbave)
•Navigačný systém (ak je vo výbave)

6328-2. Postupy v prípade núdze
RAV4_OM_OM42A45SK_(EE)
UPOZORNENIE
■Buďte opatrní pri jazde cez nerovnosti, ak máte namontované kom-
paktné rezervné koleso (ak je vo výbave)
Vozidlo sa pri jazde s kompaktným rezervným kolesom zníži, v porovnaní
s jazdou so štandardnými kolesami. Buďte opatrní, keď idete po vozovkách
s nerovným povrchom.
■Jazda so snehovými reťazami a kompaktným rezervným kolesom (ak
je vo výbave)
Nenasadzujte snehové reťaze na kompaktné rezervné koleso.
Reťaze môžu poškodiť karosériu vozidla a nepriaznivo ovplyvniť jazdný vý-
kon.
■Keď meníte pneumatiky (vozidlá s výstražným systémom tlaku pneu-
matík)
Keď demontujete alebo montujete kolesá, pneumatiky alebo ventil a vysie-
lač výstražného systému tlaku pneumatík, kontaktujte ktoréhokoľvek autori-
zovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného
a vybaveného odborníka, pretože ventil a vysielač výstražného systému tla-
ku pneumatík môže byť pri chybnom zaobchádzaní poškodený.
