2016 TOYOTA RAV4 Návod na použitie (in Slovakian)

5137-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
Pokyny pre údržbu svojpomocou
Ak vykonávate údržbu sami, dodržujte správny postup uvedený
v týchto kapitolách.
PoložkyDiely a náradie
Stav akumulátora
(S. 530)• Teplá voda• Jedlá sóda• Mazací tuk
• Bežný kľúč (na skrutky pólových svoriek)
• Destilovaná voda
Hladina chladiacej
kvapaliny motora
(S. 528)
• Okrem motora 2WW: "Toyota Super Long Life Cool-
ant" alebo podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezboritanová chladia-
ca kvapalina na bázi etylénglykolu s technológiou tr-
vanlivých hybridných organických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 %
chladiacej kvapaliny a 50 % deionizovanej vody.
• Pre motor 2WW: "Toyota Genuine Premium Long Life
Coolant 2WW" alebo ekvivalentný. Koncentrovaný
produkt "Toyota Genuine Premium Long Life Coolant
2WW" je nutné vždy zmiešať v pomere 50 % chladia-
cej kvapaliny a 50 % deionizovanej vody.
Pre použitie akejkoľvek inej schválenej chladiacej
kvapaliny motora kontaktujte ktoréhokoľvek autorizo-
vaného predajcu alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybaveného odborníka.
• Lievik (iba pre dopĺňanie chladiacej kvapaliny)
Hladina motoro-
vého oleja
(S. 523)
• Okrem motora 2WW: "Toyota Genuine Motor Oil" ale-
bo ekvivalentný
• Pre motor 2WW: "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engines". Pre pou-
žitie akéhokoľvek iného schváleného motorového
oleja kontaktujte ktoréhokoľvek autorizovaného pre-
dajcu alebo servis Toyota, alebo iného riadne kvalifi-
kovaného a vybaveného odborníka.
• Handra alebo papierová utierka
• Lievik (používaný iba pre dopĺňanie motorového oleja)
Poistky (S. 563)• Poistka rovnakej prúdovej hodnoty ako je originálna
Žiarovky
(S. 567)
• Žiarovka s rovnakým číslom a prúdovou hodnotou
ako je originálna
• Krížový skrutkovač
• Plochý skrutkovač•Kľúč

5147-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Chladič, konden-
zátor a medzichla-
dič (S. 529)

Tlak hustenia pneu-
matík (S. 553)• Tlakomer• Zdroj stlačeného vzduchu
Kvapalina ostreko-
vačov (S. 534)
• Voda alebo nemrznúca kvapalina do ostrekovačov
(pre použitie v zime)
• Lievik (používaný iba na doplnenie vody alebo kvapa-
liny ostrekovačov)
VÝSTRAHA
Motorový priestor obsahuje mnoho mechanizmov a kvapalín, ktoré sa môžu
náhle pohybovať, silno sa ohriať alebo byť pod elektrickým napätím. Aby ste
zabránili smrteľnému alebo vážnemu zraneniu, dodržujte nasledujúce pokyny.
■Keď pracujete v motorovom priestore
●Nedávajte ruky, odev a náradie do blízkosti pohybujúceho sa ventilátora
a hnacieho remeňa motora.
●Dajte pozor, aby ste sa ihneď po jazde nedotkli motora, chladiča, výfuko-
vého potrubia atď., pretože môžu byť horúce. Olej a ostatné kvapaliny tiež
môžu byť horúce.
●V motorovom priestore nenechávajte žiadne horľavé predmety, ako sú pa-
piere alebo handry.
●Nefajčite, zabráňte vzniku iskier a nepribližujte sa s otvoreným ohňom k pa-
livu alebo k akumulátoru. Výpary paliva a akumulátora sú horľavé.
●Pri práci s akumulátorom buďte obzvlášť opatrní. Obsahuje jedovatú a ko-
rozívnu kyselinu sírovú.
●Dávajte pozor, pretože brzdová kvapalina môže ublížiť vašim rukám alebo
očiam a poškodiť lakované povrchy. Ak sa dostane kvapalina na ruky ale-
bo do očí, ihneď opláchnite zasiahnuté miesto čistou vodou.
Ak problémy pretrvávajú, poraďte sa s lekárom.
■Keď pracujete v blízkosti elektrických ventilátorov chladenia alebo
mriežky chladiča
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Uistite sa, že je spínač motora vypnutý. Ak je spínač motora v polohe "ON",
elektrické ventilátory chladenia sa môžu automaticky rozbehnúť, ak je zap-
nutá klimatizácia a/alebo je teplota chladiacej kvapaliny vysoká. (S. 529)
Vozidlá so systémom bezkľúčového nastupovania a štartovania
Uistite sa, že je spínač motora vypnutý. Ak je spínač motora v režime ZA-
PAĽOVANIE ZAPNUTÉ, elektrické ventilátory chladenia sa môžu automa-
ticky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplota chladiacej
kvapaliny vysoká. (S. 529)
■Bezpečnostné okuliare
Noste bezpečnostné okuliare, aby ste zabránili vniknutiu odlietajúceho ale-
bo padajúceho materiálu, vystrieknutiu kvapaliny atď. do očí.
PoložkyDiely a náradie

5157-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť
UPOZORNENIE
■Ak odstránite filter čističa vzduchu
Jazda s odstráneným filtrom čističa vzduchu môže spôsobiť nadmerné
opotrebovanie motora vďaka nečistotám vo vzduchu.
■Ak je hladina kvapaliny nízka alebo vysoká
Je normálne, že hladina brzdovej kvapaliny mierne klesne, keď sa opotre-
bujú brzdové doštičky, alebo keď hladina kvapaliny v nádržke je vysoká.
Ak je nutné časté dopĺňanie nádržky, môže to signalizovať vážny problém.

5167-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Kapota
Potiahnite uvoľňovaciu páčku
zámku kapoty.
Kapota mierne povyskočí smerom
hore.
Posuňte pomocnú páčku západ-
ky doľava a zdvihnite kapotu.
Otvorenú kapotu podoprite vlo-
žením podpernej tyče do otvoru.
Uvoľnite zámok zvnútra vozidla, aby ste otvorili kapotu.
1
2
3

5177-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť

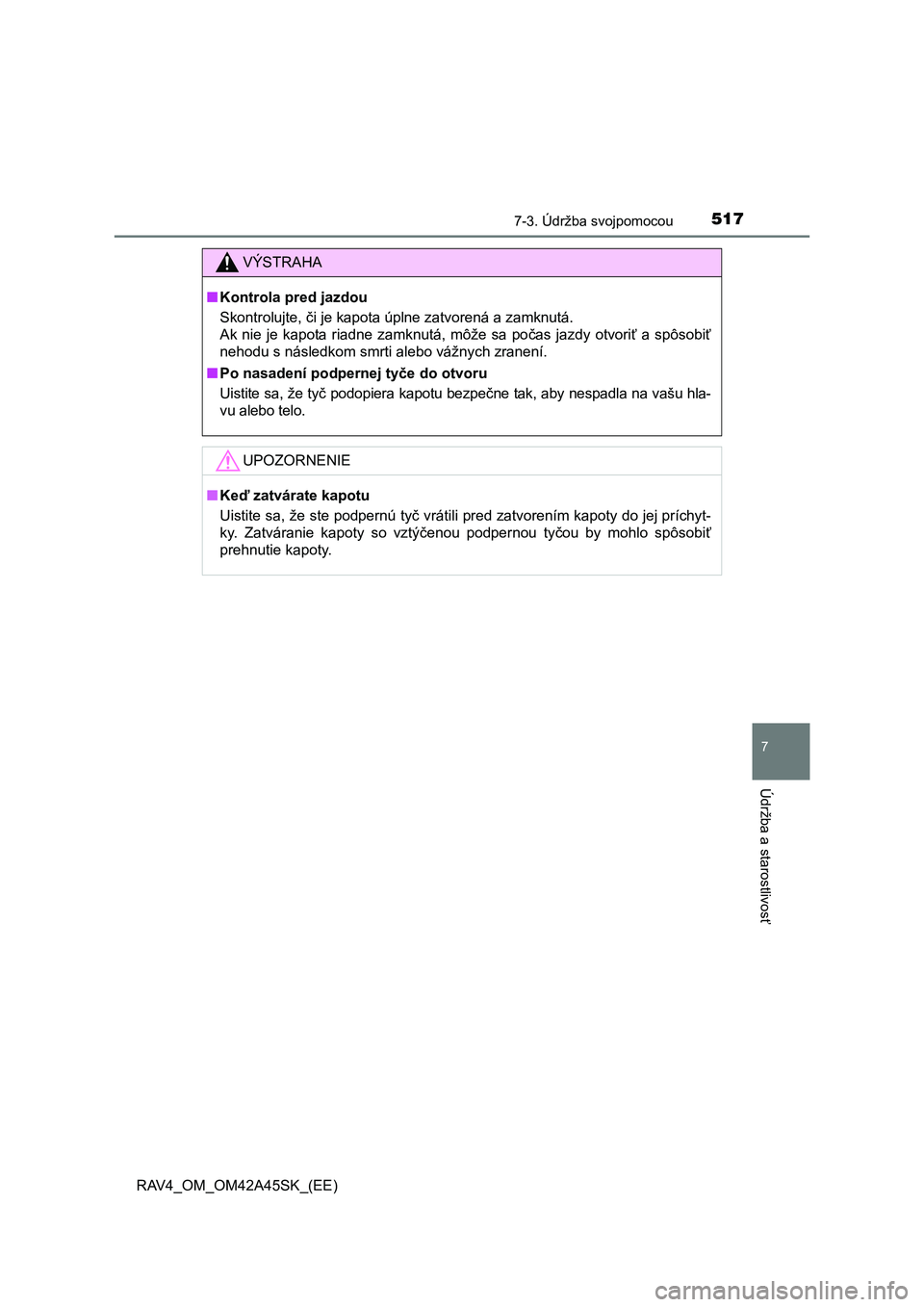

VÝSTRAHA
■Kontrola pred jazdou
Skontrolujte, či je kapota úplne zatvorená a zamknutá.
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu hla-
vu alebo telo.
UPOZORNENIE
■Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty so vztýčenou podpernou tyčou by mohlo spôsobiť
prehnutie kapoty.

5187-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)

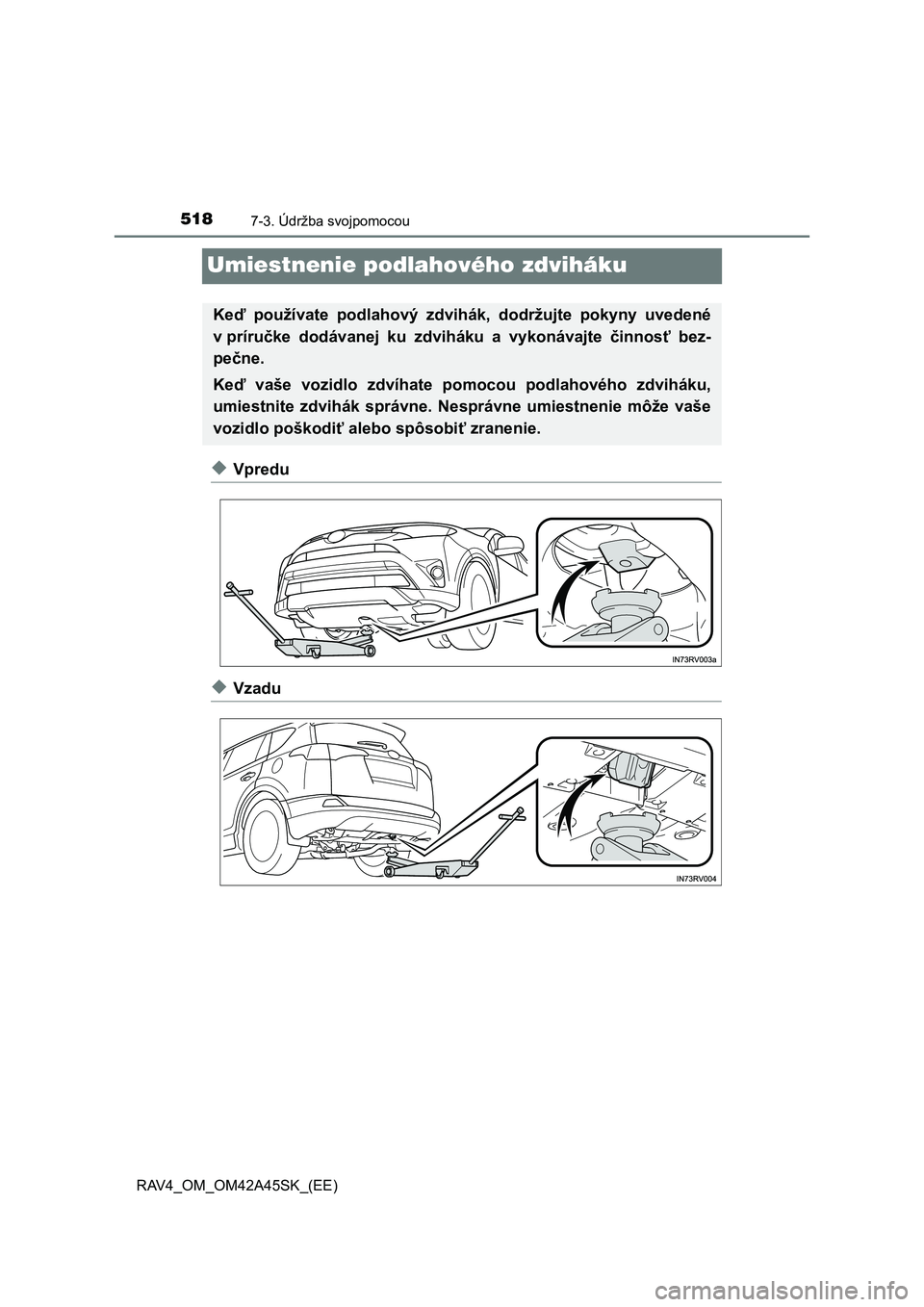

Umiestnenie podlahového zdviháku
◆Vpredu
◆Vzadu
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príručke dodávanej ku zdviháku a vykonávajte činnosť bez-
pečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

5197-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
7
Údržba a starostlivosť

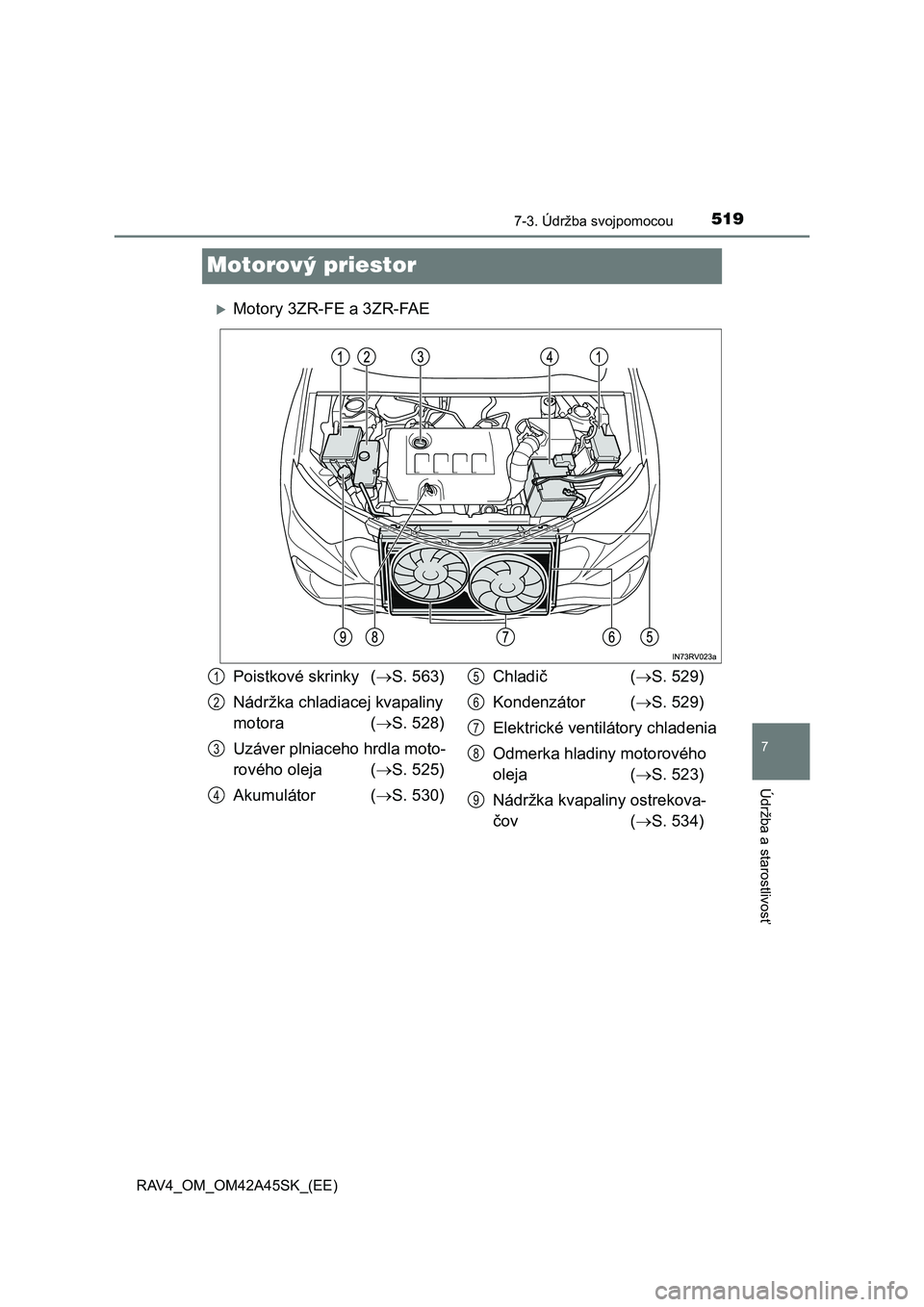

Motorový priestor
Motory 3ZR-FE a 3ZR-FAE
Poistkové skrinky (S. 563)
Nádržka chladiacej kvapaliny
motora (S. 528)
Uzáver plniaceho hrdla moto-
rového oleja (S. 525)
Akumulátor (S. 530)Chladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chladenia
Odmerka hladiny motorového
oleja (S. 523)
Nádržka kvapaliny ostrekova-
čov (S. 534)1
2
3
4
5
6
7
8
9

5207-3. Údržba svojpomocou
RAV4_OM_OM42A45SK_(EE)
Motor 2AR-FE
Poistkové skrinky (S. 563)
Nádržka chladiacej kvapaliny
motora (S. 528)
Uzáver plniaceho hrdla moto-
rového oleja (S. 525)
Akumulátor (S. 530)Chladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chladenia
Odmerka hladiny motorového
oleja (S. 523)
Nádržka kvapaliny ostrekova-
čov (S. 534)1
2
3
4
5
6
7
8
9
