2016 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

5777-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

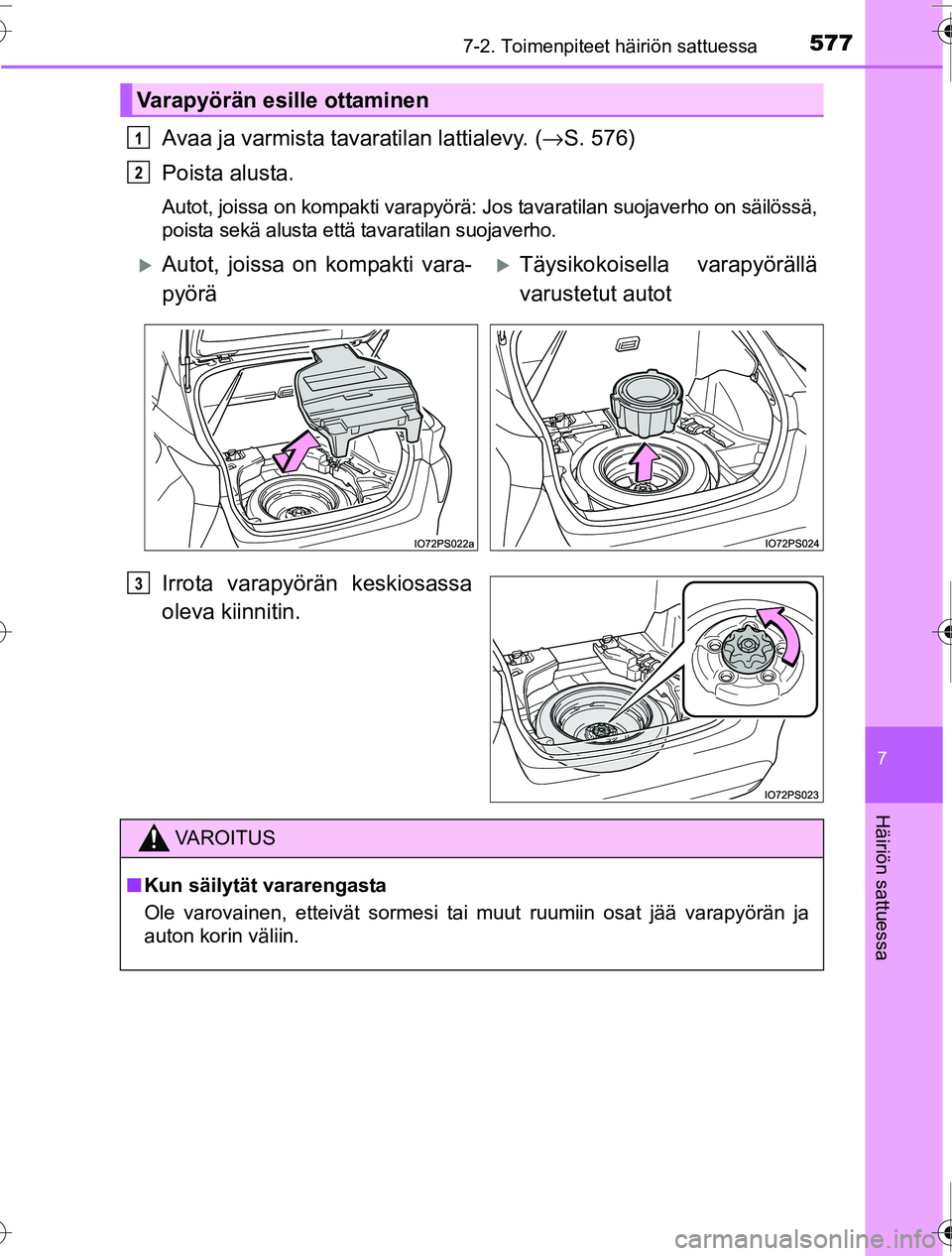

Avaa ja varmista tavaratilan lattialevy. (→S. 576)
Poista alusta.
Autot, joissa on kompakti varapyörä: Jos tavaratilan suojaverho on säilössä,
poista sekä alusta että tavaratilan suojaverho.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Varapyörän esille ottaminen
1
2
XAutot, joissa on kompakti vara-
pyöräXTäysikokoisella varapyörällä
varustetut autot
3
VAROITUS
■ Kun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruumiin osat jää varapyörän ja
auton korin väliin.
OM47A31FI.book Page 577 Friday, July 22, 2016 3:46 PM

5787-2. Toimenpiteet häiriön sattuessa
OM47A31FI

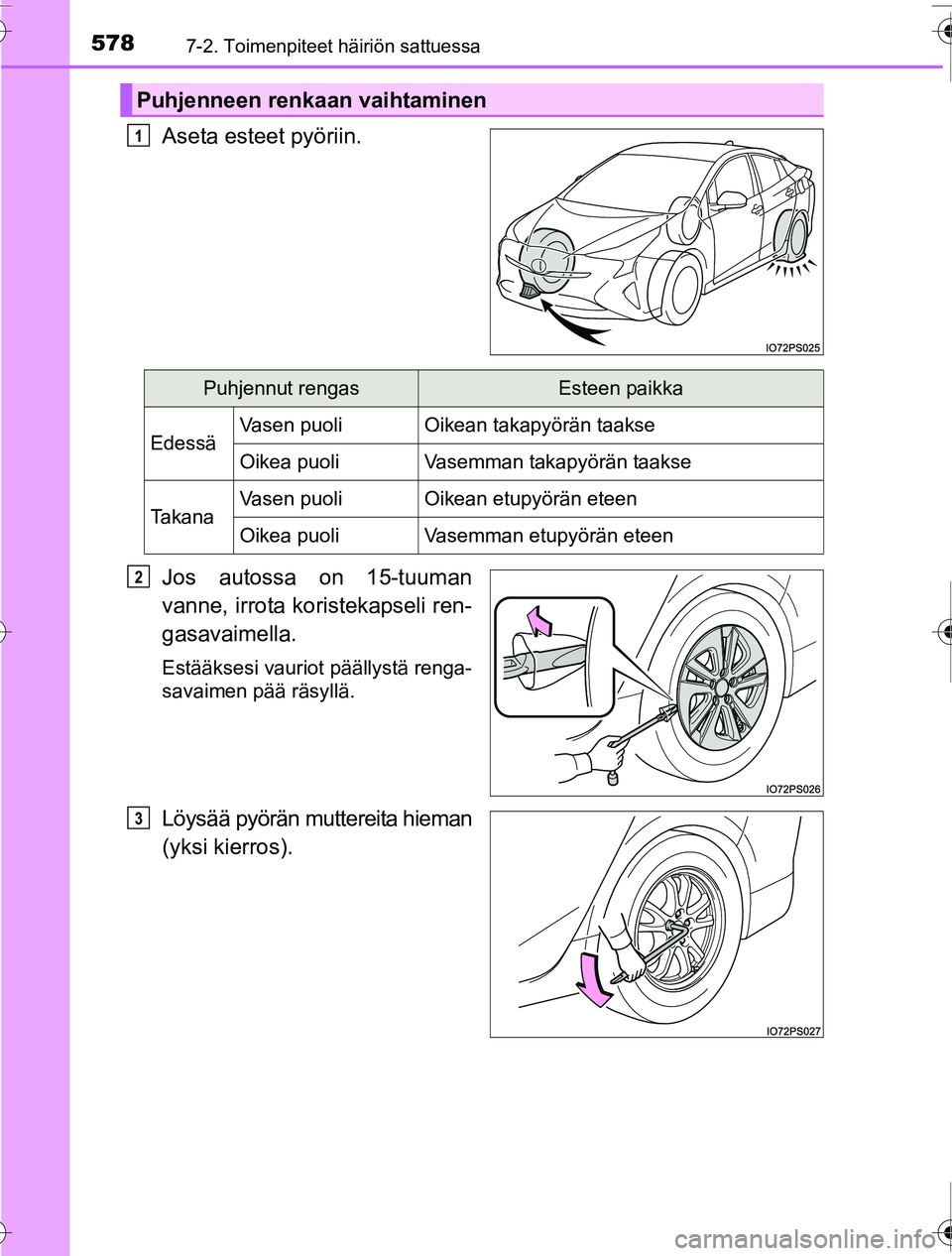

Aseta esteet pyöriin.
Jos autossa on 15-tuuman
vanne, irrota koristekapseli ren-
gasavaimella.
Estääksesi vauriot päällystä renga-
savaimen pää räsyllä.
Löysää pyörän muttereita hieman
(yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM47A31FI.book Page 578 Friday, July 22, 2016 3:46 PM

5797-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

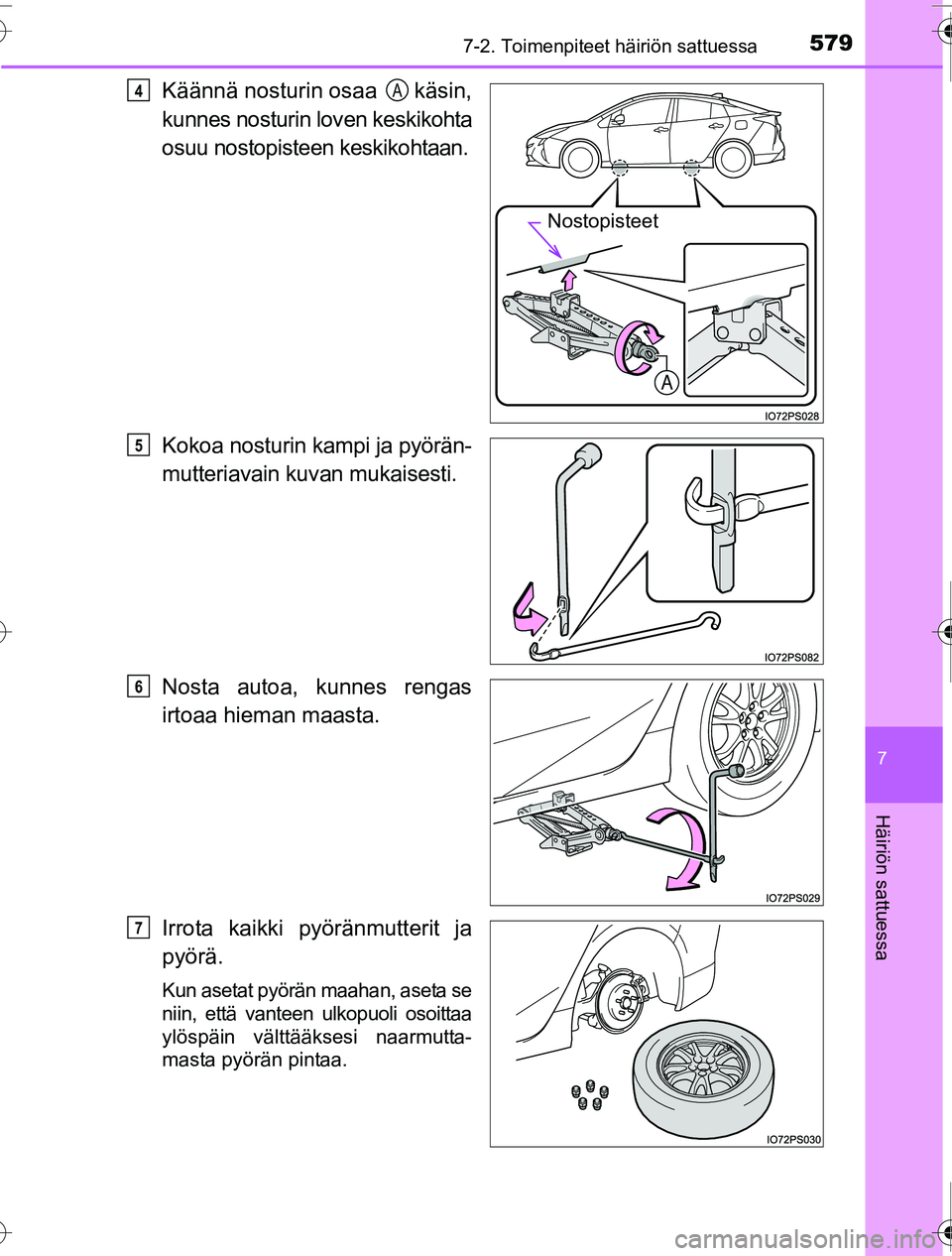

Käännä nosturin osaa käsin,
kunnes nosturin loven keskikohta
osuu nostopisteen keskikohtaan.
Kokoa nosturin kampi ja pyörän-
mutteriavain kuvan mukaisesti.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta se
niin, että vanteen ulkopuoli osoittaa
ylöspäin välttääksesi naarmutta-
masta pyörän pintaa.
Nostopisteet
4A
5
6
7
OM47A31FI.book Page 579 Friday, July 22, 2016 3:46 PM

5807-2. Toimenpiteet häiriön sattuessa
OM47A31FI

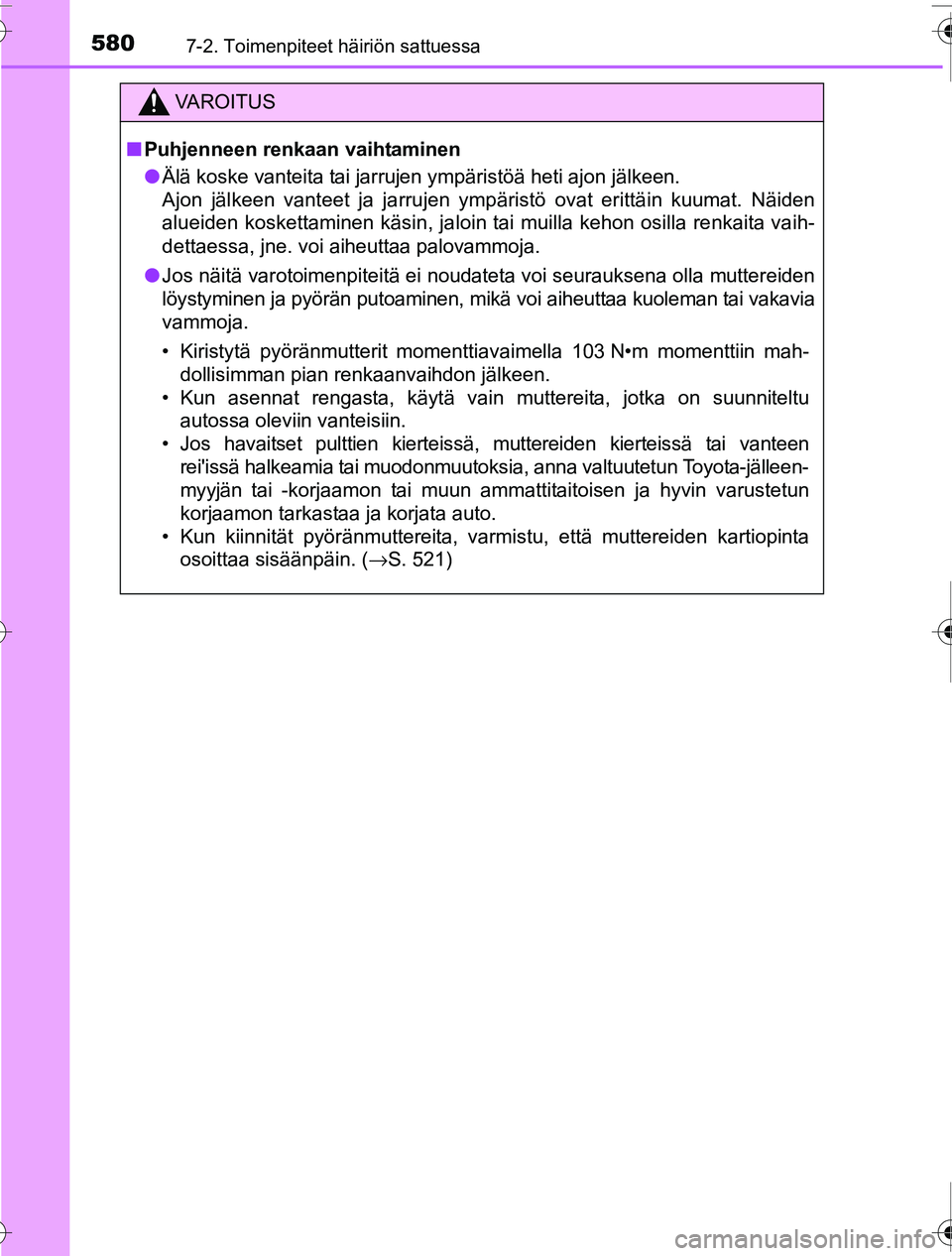

VAROITUS
■Puhjenneen renkaan vaihtaminen
● Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaih-
dettaessa, jne. voi aiheuttaa palovammoja.
● Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia
vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden kartiopinta osoittaa sisäänpäin. ( →S. 521)
OM47A31FI.book Page 580 Friday, July 22, 2016 3:46 PM

5817-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

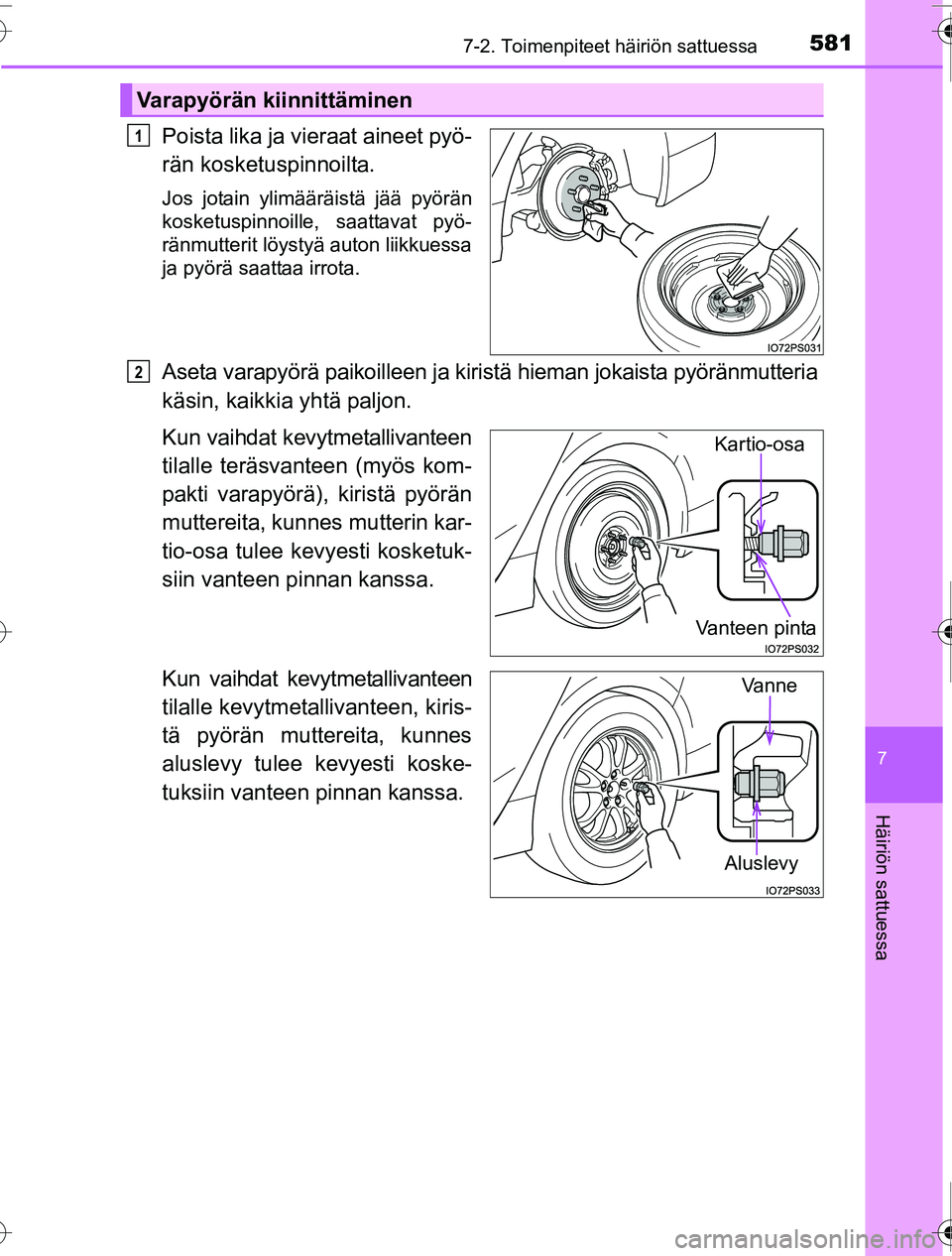

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutteria
käsin, kaikkia yhtä paljon.
Kun vaihdat kevytmetallivanteen
tilalle teräsvanteen (myös kom-
pakti varapyörä), kiristä pyörän
muttereita, kunnes mutterin kar-
tio-osa tulee kevyesti kosketuk-
siin vanteen pinnan kanssa.
Kun vaihdat kevytmetallivanteen
tilalle kevytmeta llivanteen, kiris-
tä pyörän muttereita, kunnes
aluslevy tulee kevyesti koske-
tuksiin vanteen pinnan kanssa.
Varapyörän kiinnittäminen
1
2
Kartio-osa
Vanteen pinta
Aluslevy
Vanne
OM47A31FI.book Page 581 Friday, July 22, 2016 3:46 PM

5827-2. Toimenpiteet häiriön sattuessa
OM47A31FI

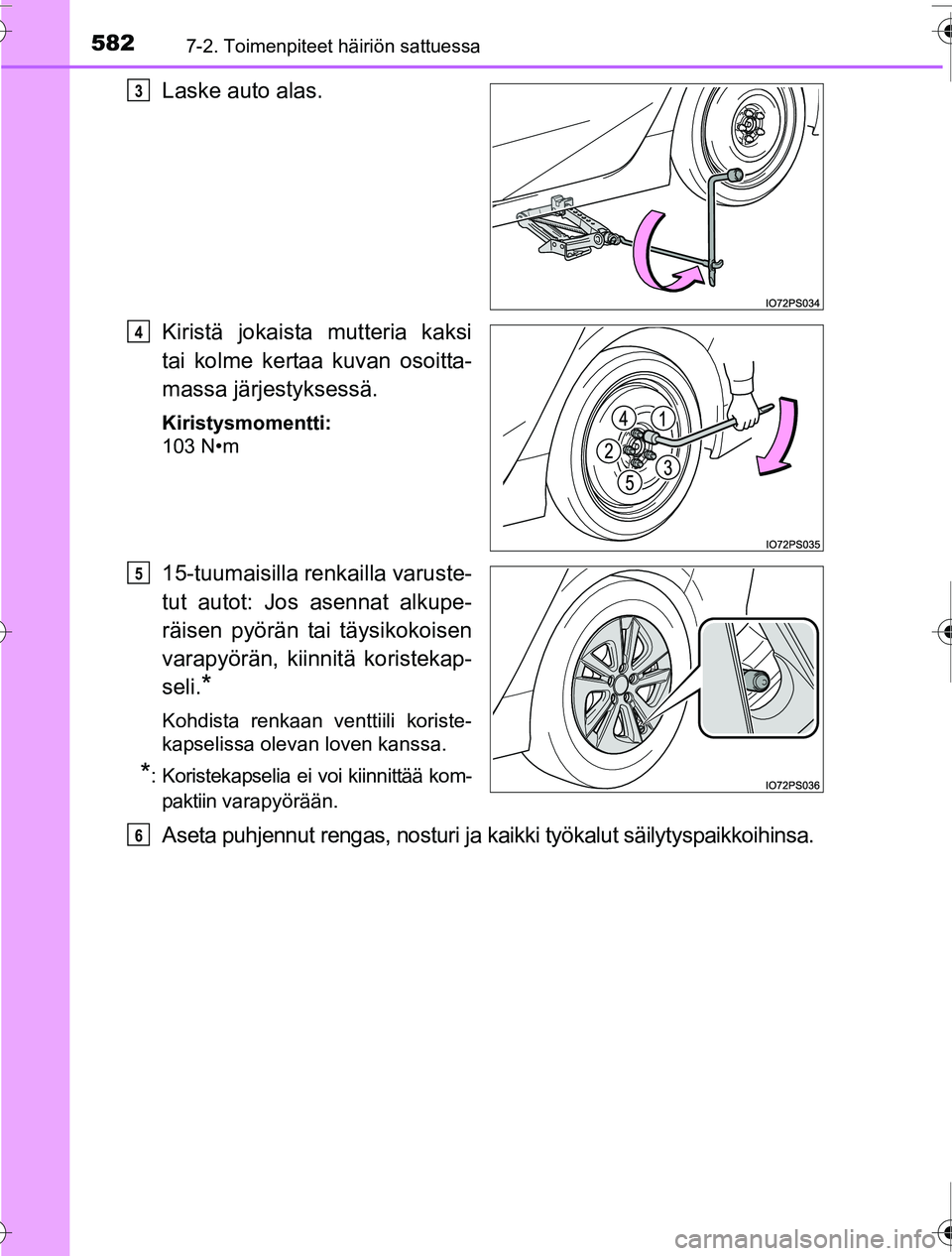

Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
15-tuumaisilla renkailla varuste-
tut autot: Jos asennat alkupe-
räisen pyörän tai täysikokoisen
varapyörän, kiinnitä koristekap-
seli.
*
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
*: Koristekapselia ei voi kiinnittää kom-paktiin varapyörään.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoihinsa.
3
4
5
6
OM47A31FI.book Page 582 Friday, July 22, 2016 3:46 PM

5837-2. Toimenpiteet häiriön sattuessa
OM47A31FI
7
Häiriön sattuessa

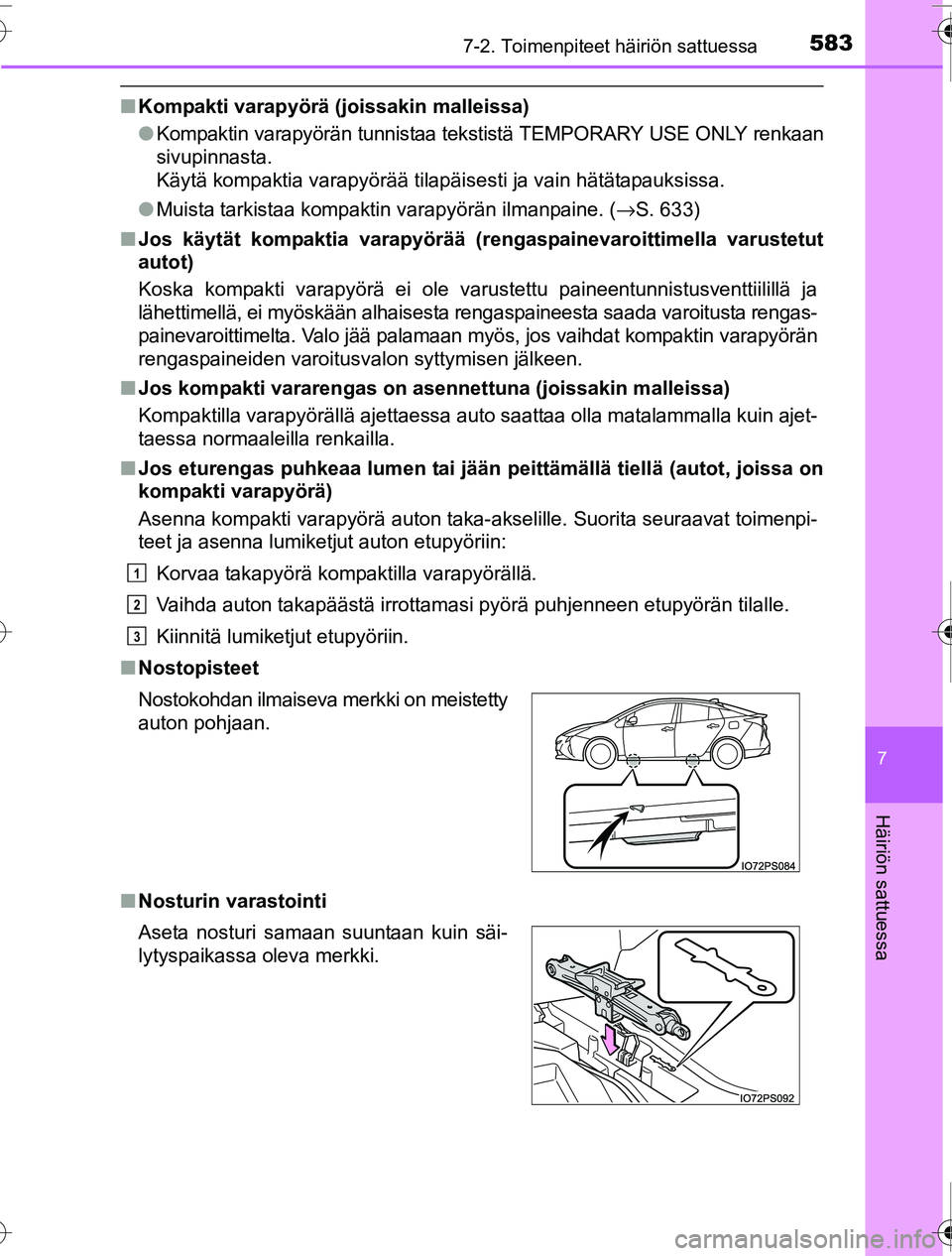

■Kompakti varapyörä (joissakin malleissa)
●Kompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY renkaan
sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
● Muista tarkistaa kompaktin varapyörän ilmanpaine. ( →S. 633)
■ Jos käytät kompaktia varapyörää (rengaspainevaroittimella varustetut
autot)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä ja
lähettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta rengas-
painevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän
rengaspaineiden varoitusvalon syttymisen jälkeen.
■ Jos kompakti vararengas on asennettuna (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin ajet-
taessa normaaleilla renkailla.
■ Jos eturengas puhkeaa lumen tai jään pe ittämällä tiellä (autot, joissa on
kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
■ Nostopisteet
■ Nosturin varastointi Nostokohdan ilmaiseva merkki on meistetty
auton pohjaan.
Aseta nosturi samaan suuntaan kuin säi-
lytyspaikassa oleva merkki.
1
2
3
OM47A31FI.book Page 583 Friday, July 22, 2016 3:46 PM

5847-2. Toimenpiteet häiriön sattuessa
OM47A31FI

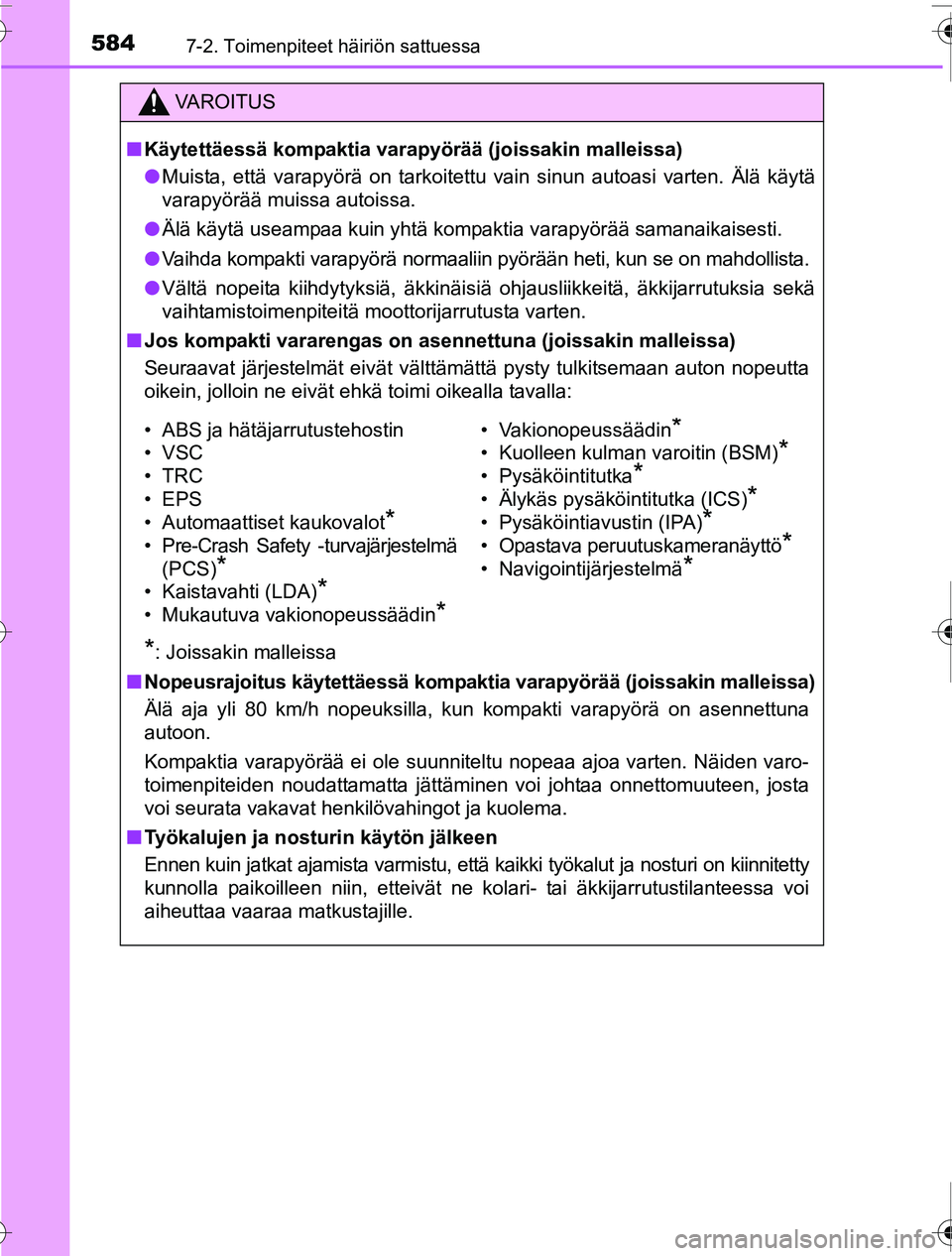

VAROITUS
■Käytettäessä kompaktia varapyörää (joissakin malleissa)
● Muista, että varapyörä on tarkoitettu vain sinun autoasi varten. Älä käytä
varapyörää muissa autoissa.
● Älä käytä useampaa kuin yhtä kompaktia varapyörää samanaikaisesti.
● Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdollista.
● Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä moottorijarrutusta varten.
■ Jos kompakti vararengas on asennettuna (joissakin malleissa)
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
*: Joissakin malleissa
■ Nopeusrajoitus käytettäessä kompaktia varapyörää (joissakin malleissa)
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
■ Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinnitetty
kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa voi
aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
•VSC
•TRC
•EPS
• Automaattiset kaukovalot
*
• Pre-Crash Safety -turvajärjestelmä
(PCS)
*
• Kaistavahti (LDA)*
• Mukautuva vakionopeussäädin*
• Vakionopeussäädin*
• Kuolleen kulman varoitin (BSM)*
• Pysäköintitutka*
• Älykäs pysäköintitutka (ICS)*
• Pysäköintiavustin (IPA)*
• Opastava peruutuskameranäyttö*
• Navigointijärjestelmä*
