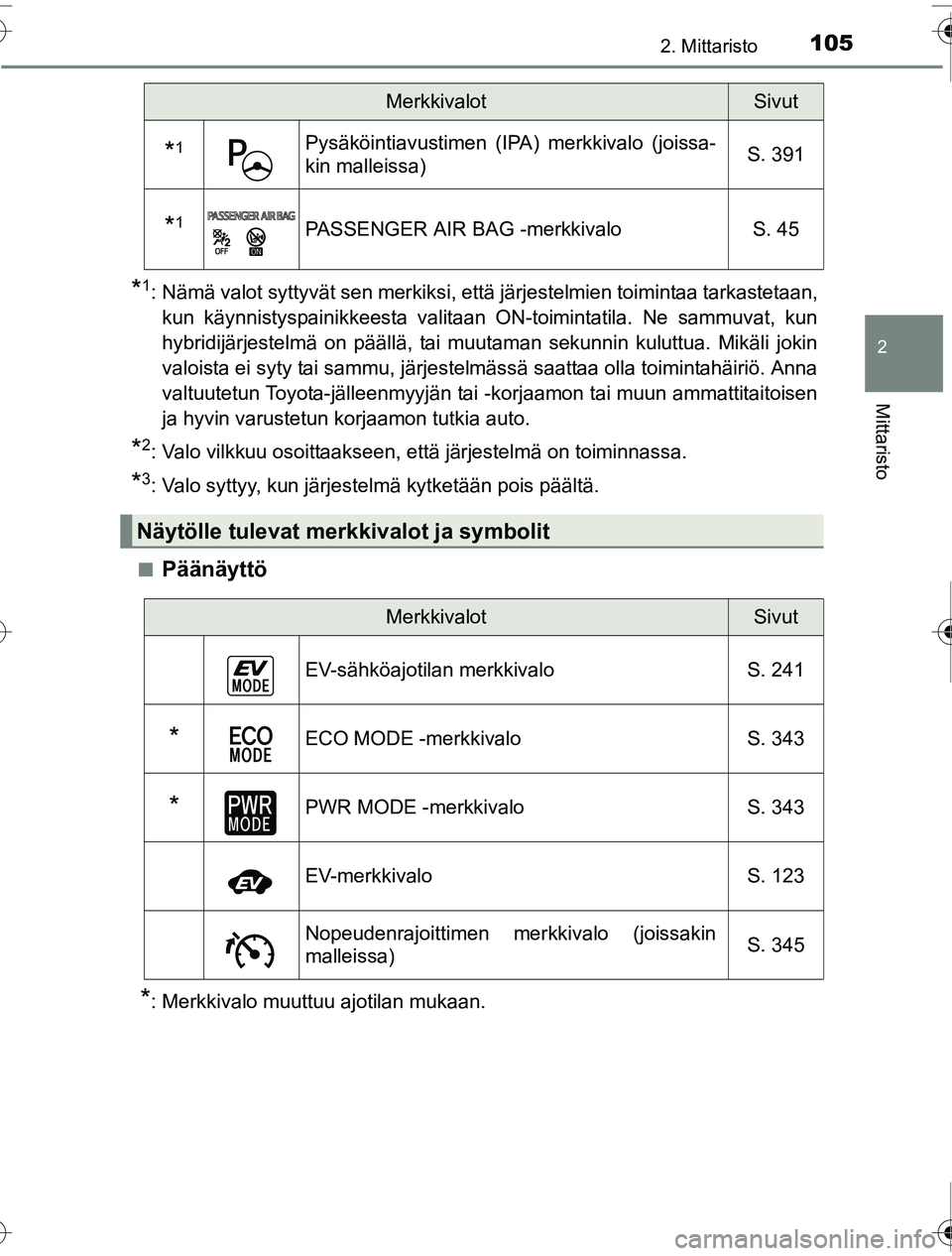

2016 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

1052. Mittaristo
2
Mittaristo
OM47A31FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on päällä, tai muutaman sekunnin kuluttua. Mikäli jokin
valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon tutkia auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
■
Päänäyttö
*: Merkkivalo muuttuu ajotilan mukaan.
*1Pysäköintiavustimen (IPA) merkkivalo (joissa-
kin malleissa) S. 391
*1PASSENGER AIR BAG -merkkivalo
S. 45
Näytölle tulevat merkkivalot ja symbolit
MerkkivalotSivut
MerkkivalotSivut
EV-sähköajotilan merkkivalo S. 241
*ECO MODE -merkkivalo S. 343
*PWR MODE -merkkivaloS. 343
EV-merkkivaloS. 123
Nopeudenrajoittimen merkkivalo (joissakin
malleissa) S. 345
OM47A31FI.book Page 105 Friday, July 22, 2016 3:46 PM

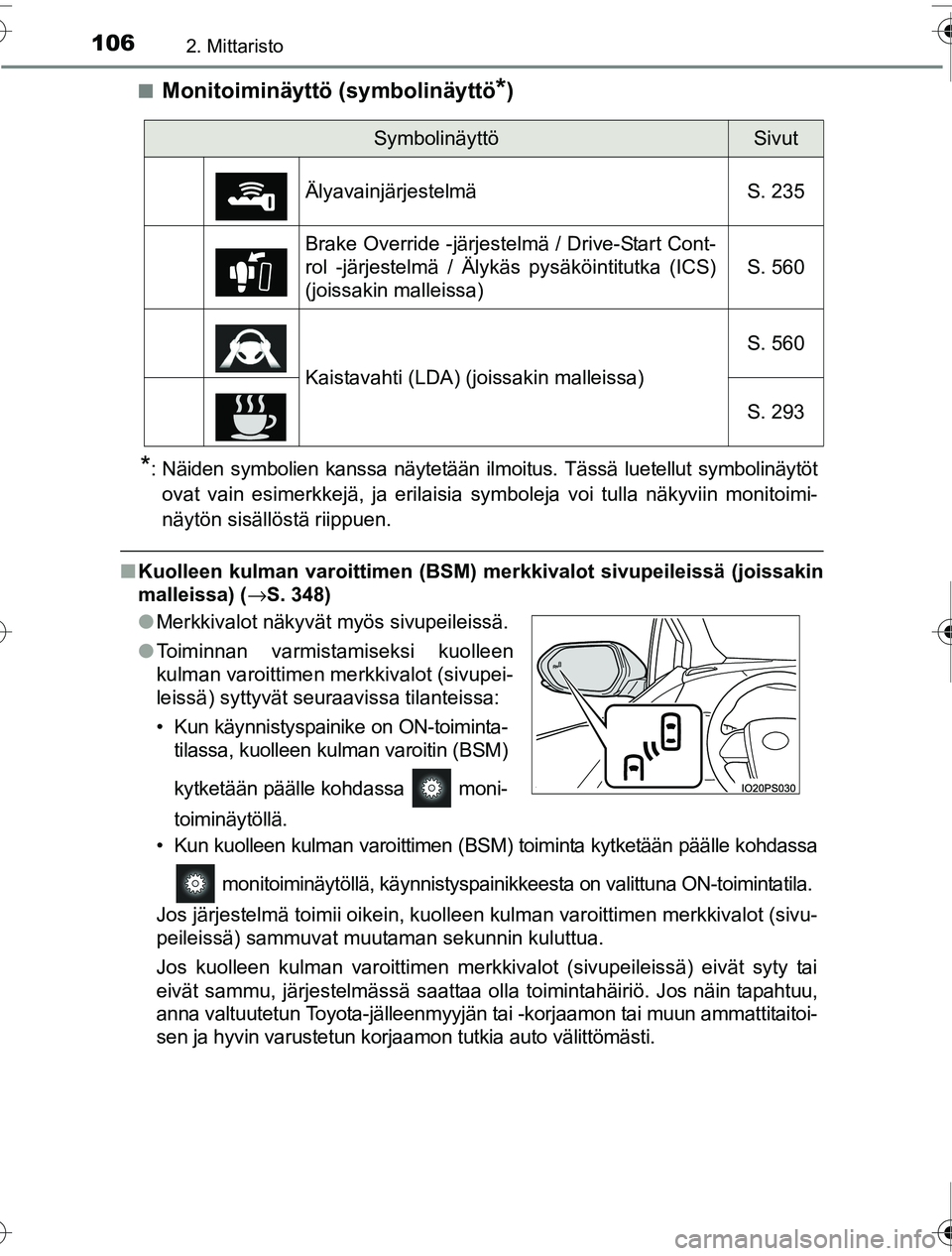

1062. Mittaristo
OM47A31FI■
Monitoiminäyttö (symbolinäyttö*)
*: Näiden symbolien kanssa näytetään il
moitus. Tässä luetellut symbolinäytöt
ovat vain esimerkkejä, ja erilaisia symboleja voi tulla näkyviin monitoimi-
näytön sisällöstä riippuen.
■ Kuolleen kulman varoittimen (BSM) merkkivalot sivupeileissä (joissakin
malleissa) ( →S. 348)
• Kun kuolleen kulman varoittimen (BSM) toiminta kytketään päälle kohdassa monitoiminäytöllä, käynnistyspainikkeesta on valittuna ON-toimintatila.
Jos järjestelmä toimii oikein, kuolleen kulman varoittimen merkkivalot (sivu-
peileissä) sammuvat muutaman sekunnin kuluttua.
Jos kuolleen kulman varoittimen merkkivalot (sivupeileissä) eivät syty tai
eivät sammu, järjestelmässä saattaa olla toimintahäiriö. Jos näin tapahtuu,
anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon tutkia auto välittömästi.
SymbolinäyttöSivut
Älyavainjärjestelmä S. 235
Brake Override -järjestelmä / Drive-Start Cont-
rol -järjestelmä / Älykäs pysäköintitutka (ICS)
(joissakin malleissa) S. 560
Kaistavahti (LDA) (joissakin malleissa)S. 560
S. 293
●
Merkkivalot näkyvät myös sivupeileissä.
● Toiminnan varmistamiseksi kuolleen
kulman varoittimen merkkivalot (sivupei-
leissä) syttyvät seuraavissa tilanteissa:
• Kun käynnistyspainike on ON-toiminta-
tilassa, kuolleen kulman varoitin (BSM)
kytketään päälle kohdassa moni-
toiminäytöllä.
OM47A31FI.book Page 106 Friday, July 22, 2016 3:46 PM

1072. Mittaristo
2
Mittaristo
OM47A31FI

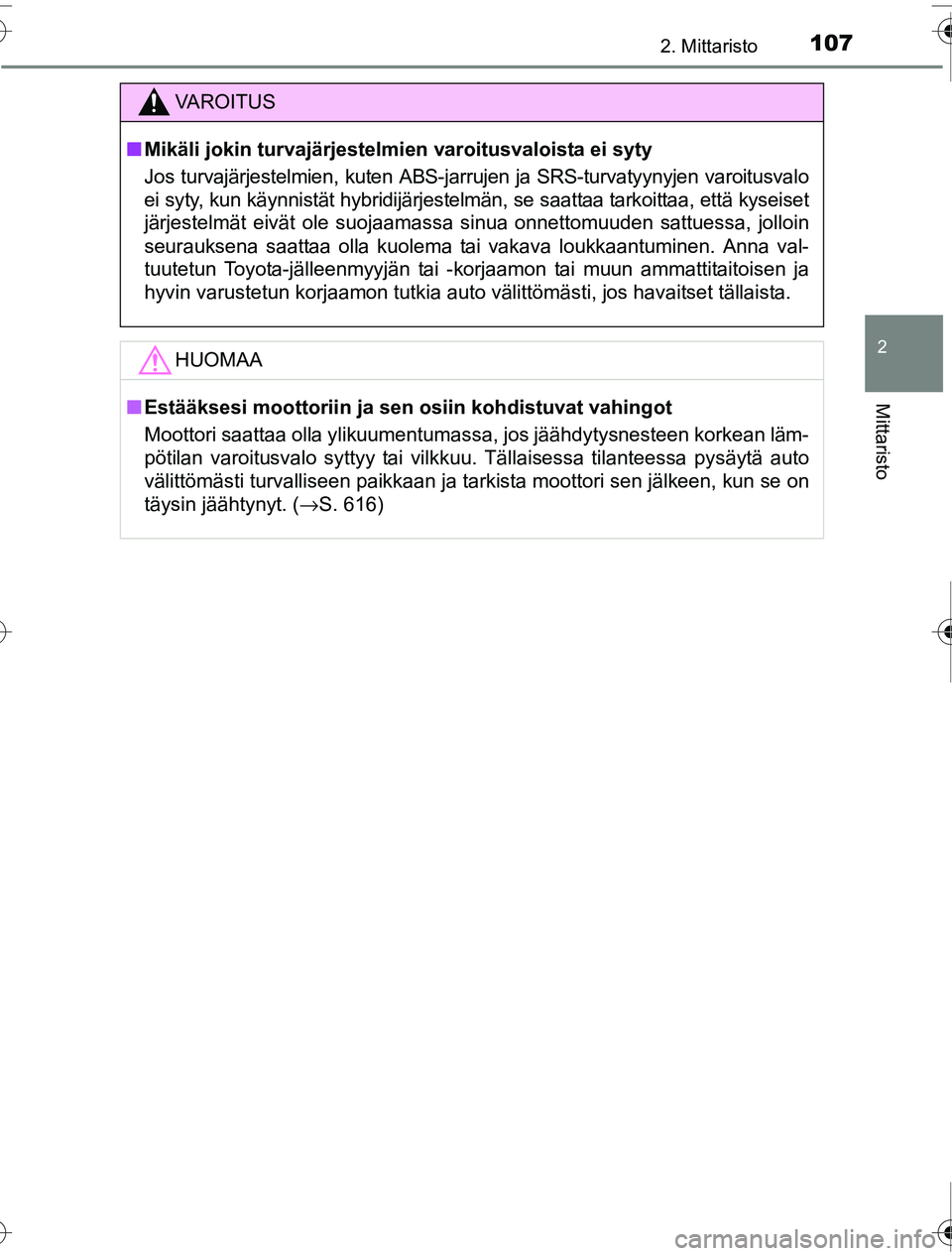

VAROITUS
■Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusvalo
ei syty, kun käynnistät hybridijärjestelmän, se saattaa tarkoittaa, että kyseiset
järjestelmät eivät ole suojaamassa sinua onnettomuuden sattuessa, jolloin
seurauksena saattaa olla kuolema tai vakava loukkaantuminen. Anna val-
tuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tutkia auto välittömästi, jos havaitset tällaista.
HUOMAA
■Estääksesi moottoriin ja sen osiin kohdistuvat vahingot
Moottori saattaa olla ylikuumentumassa, jos jäähdytysnesteen korkean läm-
pötilan varoitusvalo syttyy tai vilkkuu. Tällaisessa tilanteessa pysäytä auto
välittömästi turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on
täysin jäähtynyt. ( →S. 616)
OM47A31FI.book Page 107 Friday, July 22, 2016 3:46 PM

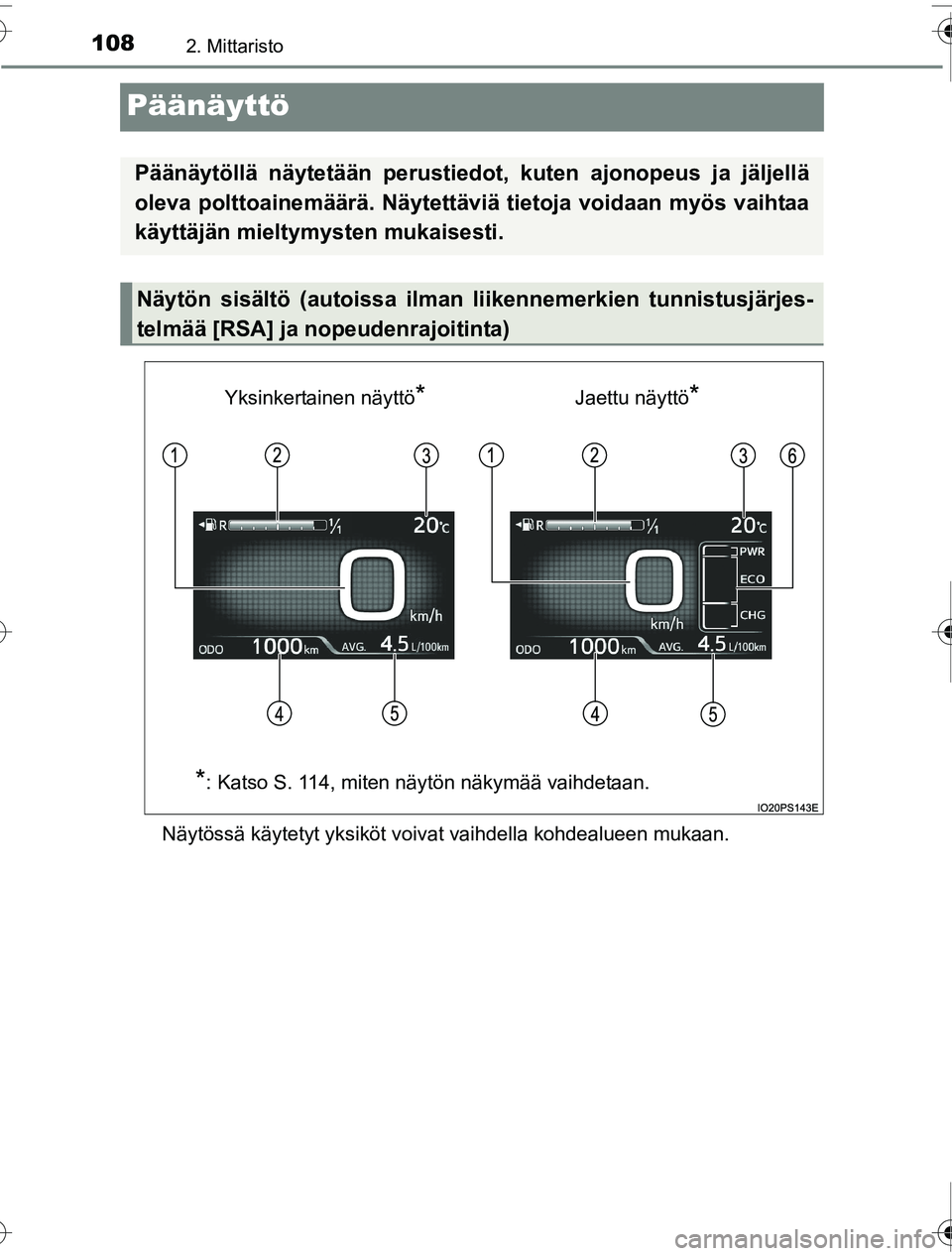

1082. Mittaristo
OM47A31FI
Päänäyttö
Näytössä käytetyt yksiköt voivat vaihdella kohdealueen mukaan.
Päänäytöllä näytetään perustiedot, kuten ajonopeus ja jäljellä
oleva polttoainemäärä. Näytettäviä tietoja voidaan myös vaihtaa
käyttäjän mieltymysten mukaisesti.
Näytön sisältö (autoissa ilman liikennemerkien tunnistusjärjes-
telmää [RSA] ja nopeudenrajoitinta)
Yksinkertainen näyttö*Jaettu näyttö*
*
: Katso S. 114, miten näytön näkymää vaihdetaan.
OM47A31FI.book Page 108 Friday, July 22, 2016 3:46 PM

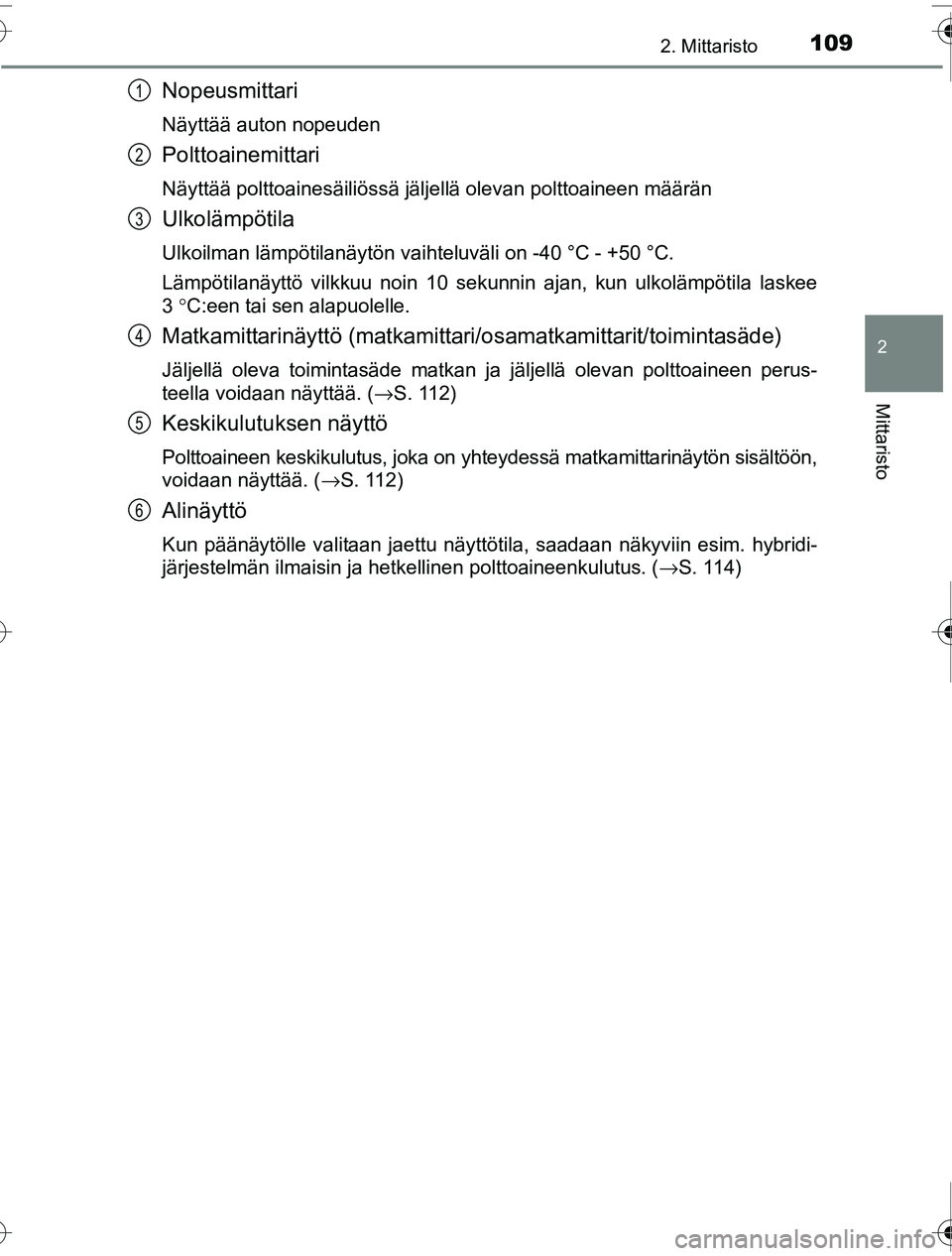

1092. Mittaristo
2
Mittaristo
OM47A31FI
Nopeusmittari
Näyttää auton nopeuden
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C.
Lämpötilanäyttö vilkkuu noin 10 sekunnin ajan, kun ulkolämpötila laskee
3°C:een tai sen alapuolelle.
Matkamittarinäyttö (matkamittari/osamatkamittarit/toimintasäde)
Jäljellä oleva toimintasäde matkan ja jäljellä olevan polttoaineen perus-
teella voidaan näyttää. ( →S. 112)
Keskikulutuksen näyttö
Polttoaineen keskikulutus, joka on yhteydessä matkamittarinäytön sisältöön,
voidaan näyttää. (→S. 112)
Alinäyttö
Kun päänäytölle valitaan jaettu näyttötila, saadaan näkyviin esim. hybridi-
järjestelmän ilmaisin ja hetkellinen polttoaineenkulutus. ( →S. 114)
1
2
3
4
5
6
OM47A31FI.book Page 109 Friday, July 22, 2016 3:46 PM

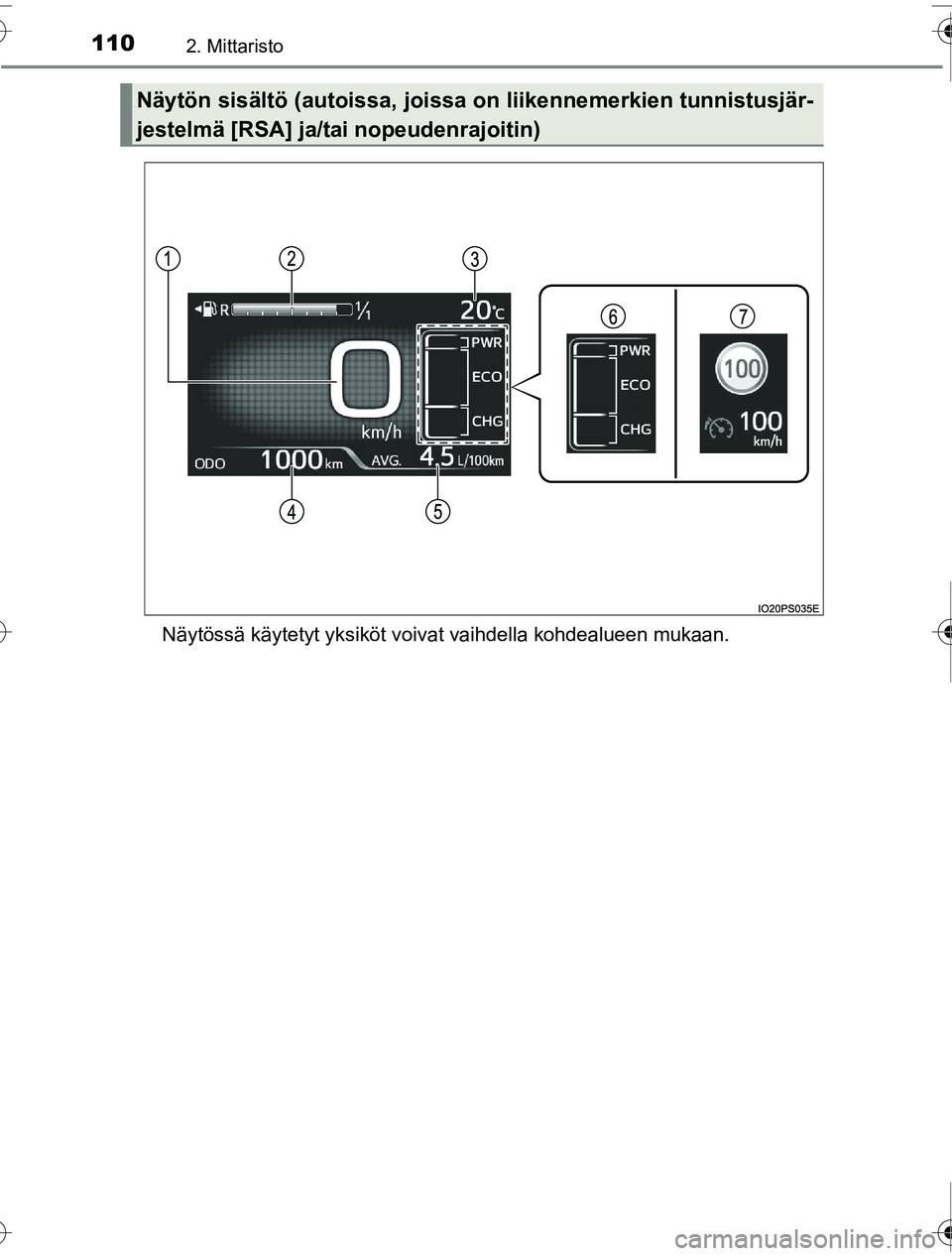

1102. Mittaristo
OM47A31FINäytössä käytetyt yksiköt voivat vaihdella kohdealueen mukaan.
Näytön sisältö (autoissa, joissa on liikenne
merkien tunnistusjär-
jestelmä [RSA ] ja/tai nopeudenrajoitin)
OM47A31FI.book Page 110 Friday, July 22, 2016 3:46 PM

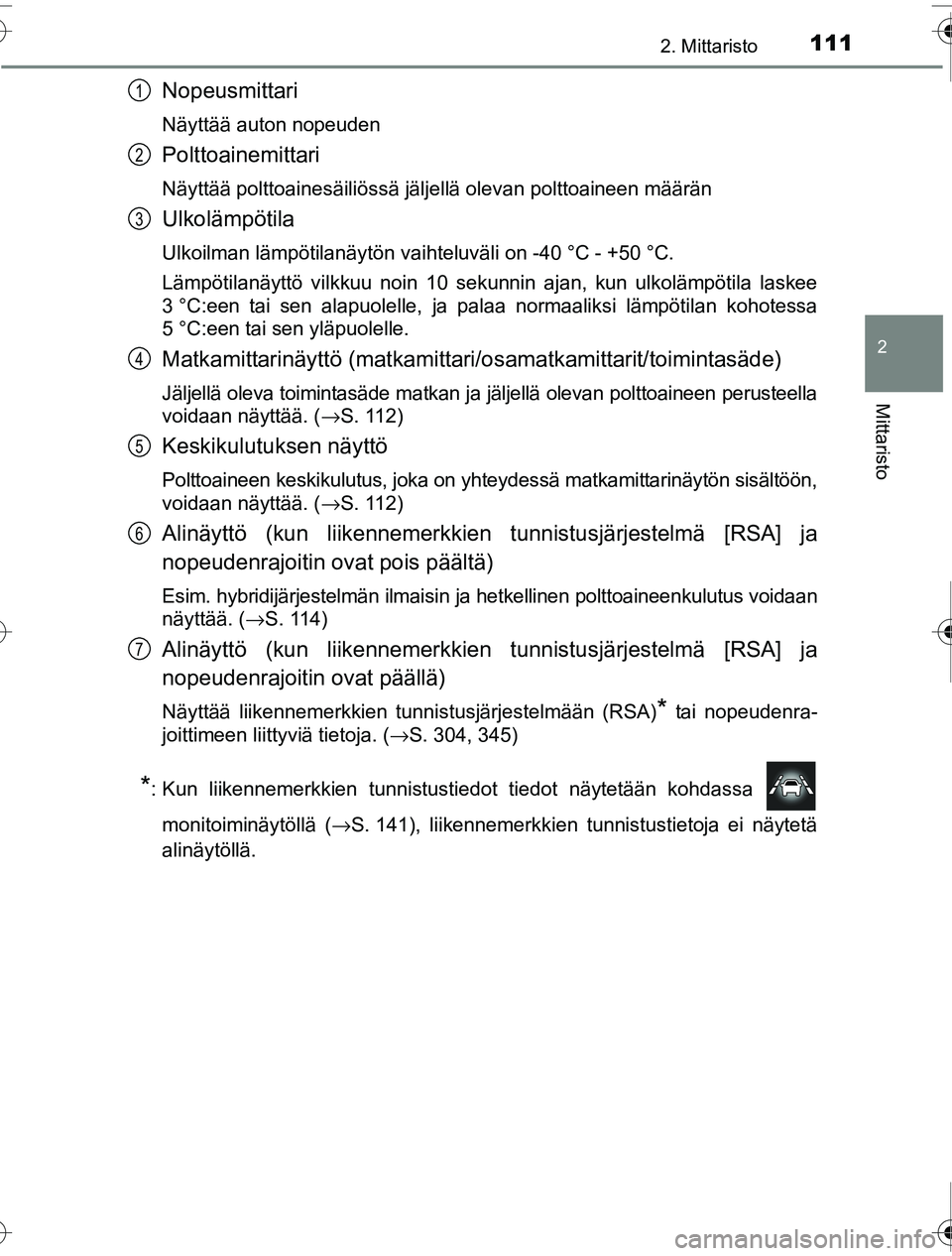

1112. Mittaristo
2
Mittaristo
OM47A31FI
Nopeusmittari
Näyttää auton nopeuden
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän
Ulkolämpötila
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C.
Lämpötilanäyttö vilkkuu noin 10 sekunnin ajan, kun ulkolämpötila laskee
3 °C:een tai sen alapuolelle, ja palaa normaaliksi lämpötilan kohotessa
5 °C:een tai sen yläpuolelle.
Matkamittarinäyttö (matkamittari/osamatkamittarit/toimintasäde)
Jäljellä oleva toimintasäde matkan ja jäljellä olevan polttoaineen perusteella
voidaan näyttää. (→S. 112)
Keskikulutuksen näyttö
Polttoaineen keskikulutus, joka on yhteydessä matkamittarinäytön sisältöön,
voidaan näyttää. (→S. 112)
Alinäyttö (kun liikennemerkkien tunnistusjärjestelmä [RSA] ja
nopeudenrajoitin ovat pois päältä)
Esim. hybridijärjestelmän ilmaisin ja hetkellinen polttoaineenkulutus voidaan
näyttää. ( →S. 114)
Alinäyttö (kun liikennemerkkien tunnistusjärjestelmä [RSA] ja
nopeudenrajoitin ovat päällä)
Näyttää liikennemerkkien tunnistusjärjestelmään (RSA)\
* tai nopeudenra-
joittimeen liittyviä tietoja. ( →S. 304, 345)
*: Kun liikennemerkkien tunnistustiedot tiedot näytetään kohdassa
monitoiminäytöllä ( →S. 141), liikennemerkkien tunnistustietoja ei näytetä
alinäytöllä.
1
2
3
4
5
6
7
OM47A31FI.book Page 111 Friday, July 22, 2016 3:46 PM

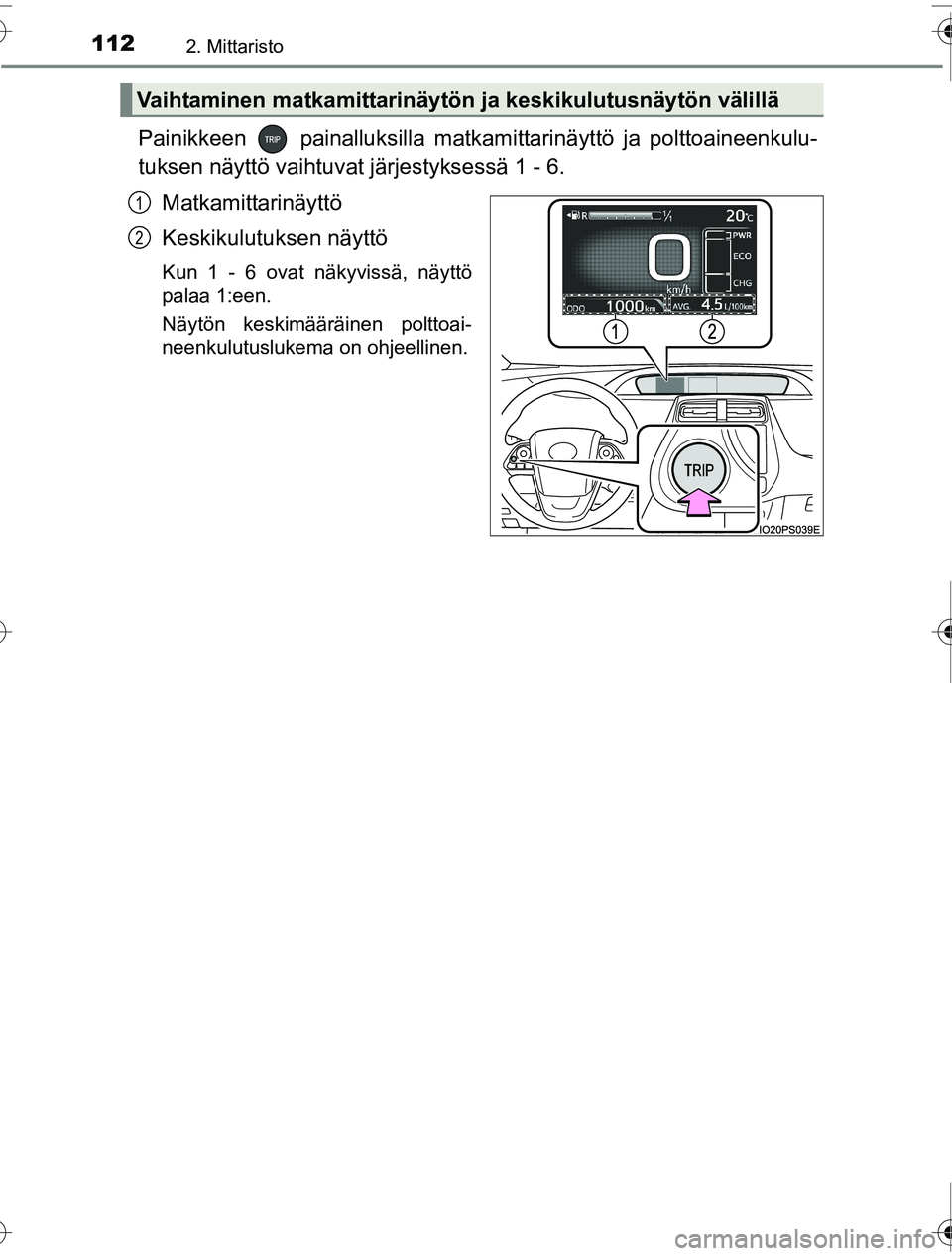

1122. Mittaristo
OM47A31FI
Painikkeen painalluksilla matkamittarinäyttö ja polttoaineenkulu-
tuksen näyttö vaihtuvat järjestyksessä 1 - 6.
Matkamittarinäyttö
Keskikulutuksen näyttö
Kun 1 - 6 ovat näkyvissä, näyttö
palaa 1:een.
Näytön keskimääräinen polttoai-
neenkulutuslukema on ohjeellinen.
Vaihtaminen matkamittarinäytön ja keskikulutusnäytön välillä
1
2
OM47A31FI.book Page 112 Friday, July 22, 2016 3:46 PM
