2016 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

5376-3. Tee-se-itse-huolto
OM47A31FI
6
Huolto ja hoito

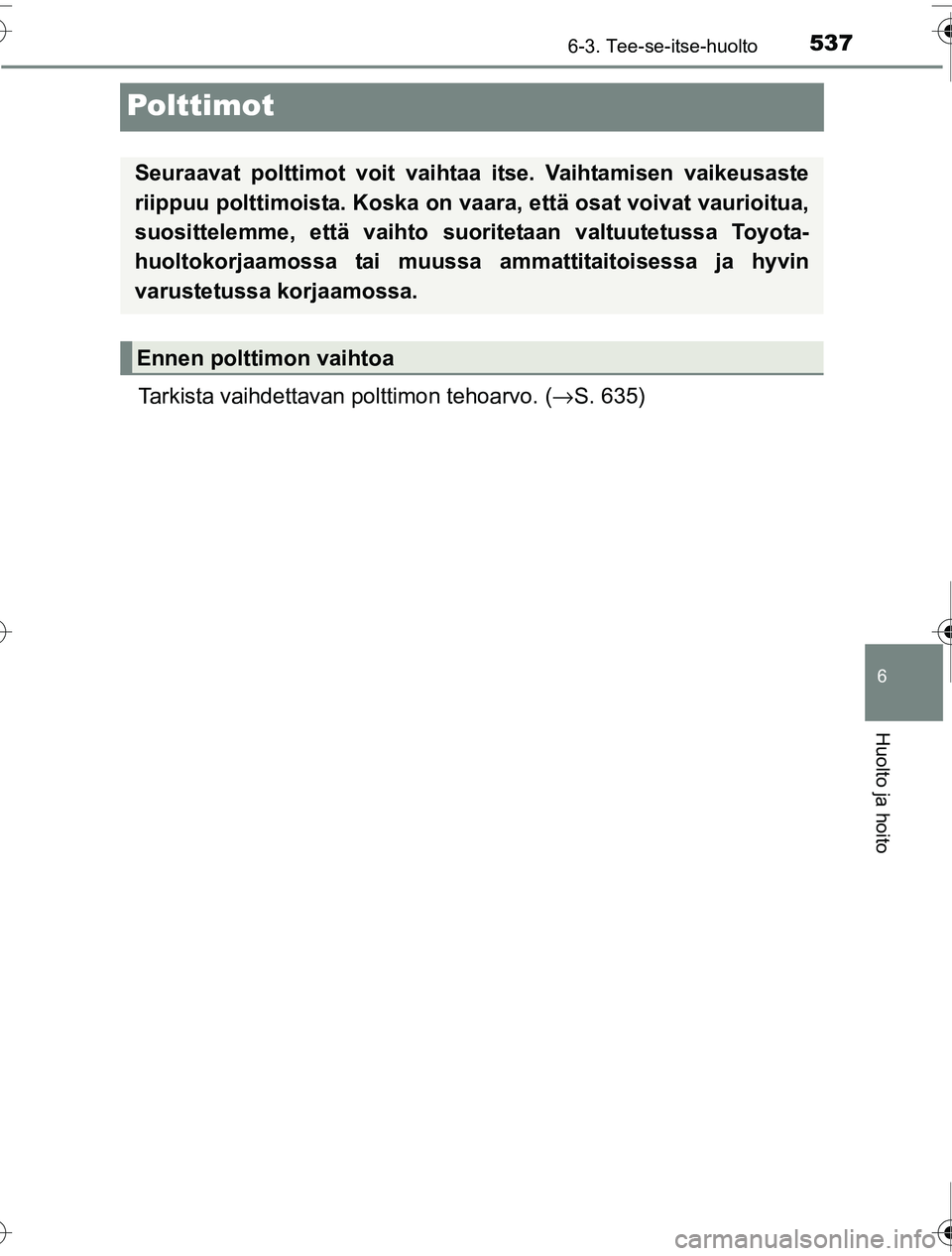

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 635)
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
OM47A31FI.book Page 537 Friday, July 22, 2016 3:46 PM

5386-3. Tee-se-itse-huolto
OM47A31FI■

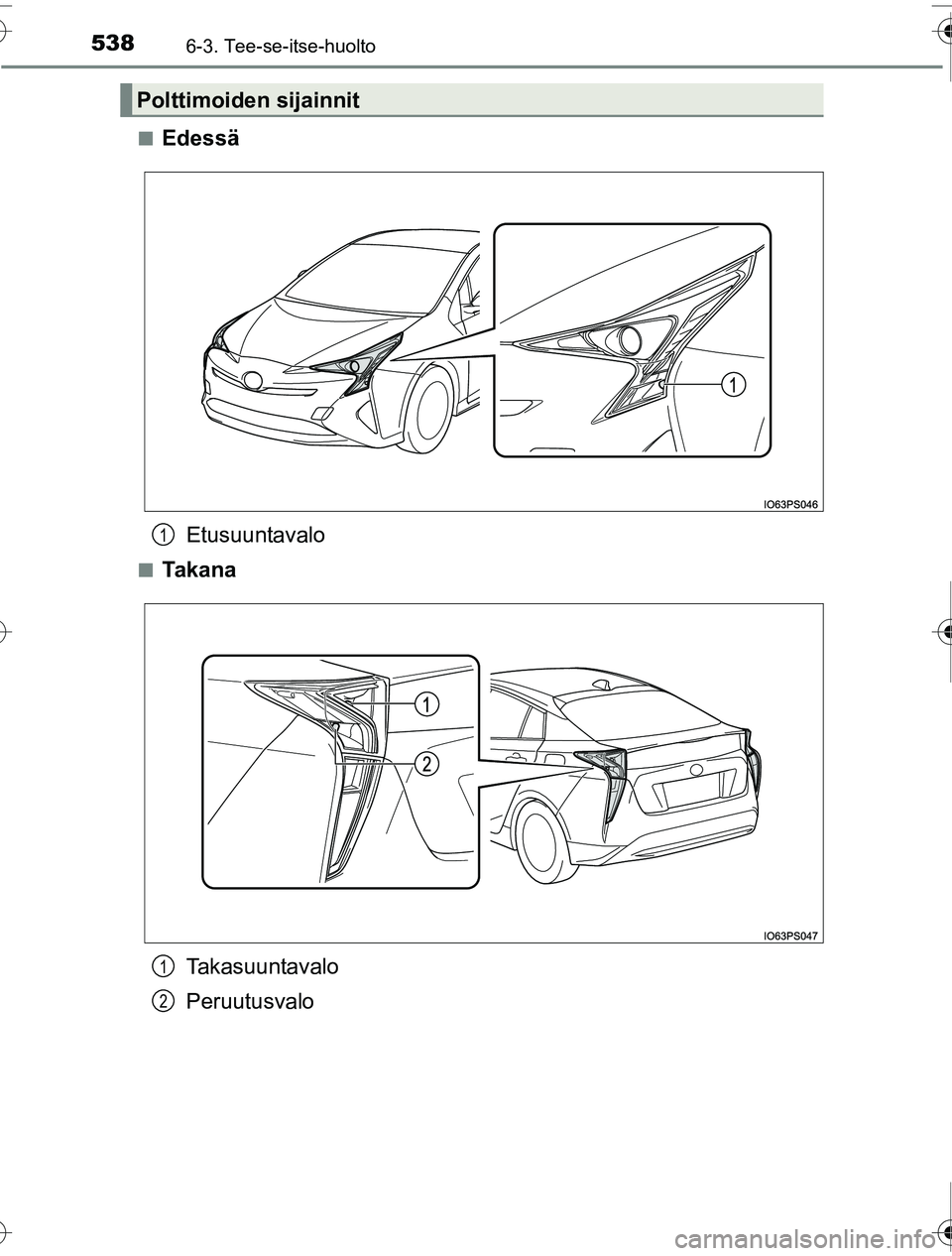

Edessä
Etusuuntavalo
■Ta k a n a
Takasuuntavalo
Peruutusvalo
Polttimoiden sijainnit
1
1
2
OM47A31FI.book Page 538 Friday, July 22, 2016 3:46 PM

5396-3. Tee-se-itse-huolto
OM47A31FI
6
Huolto ja hoito

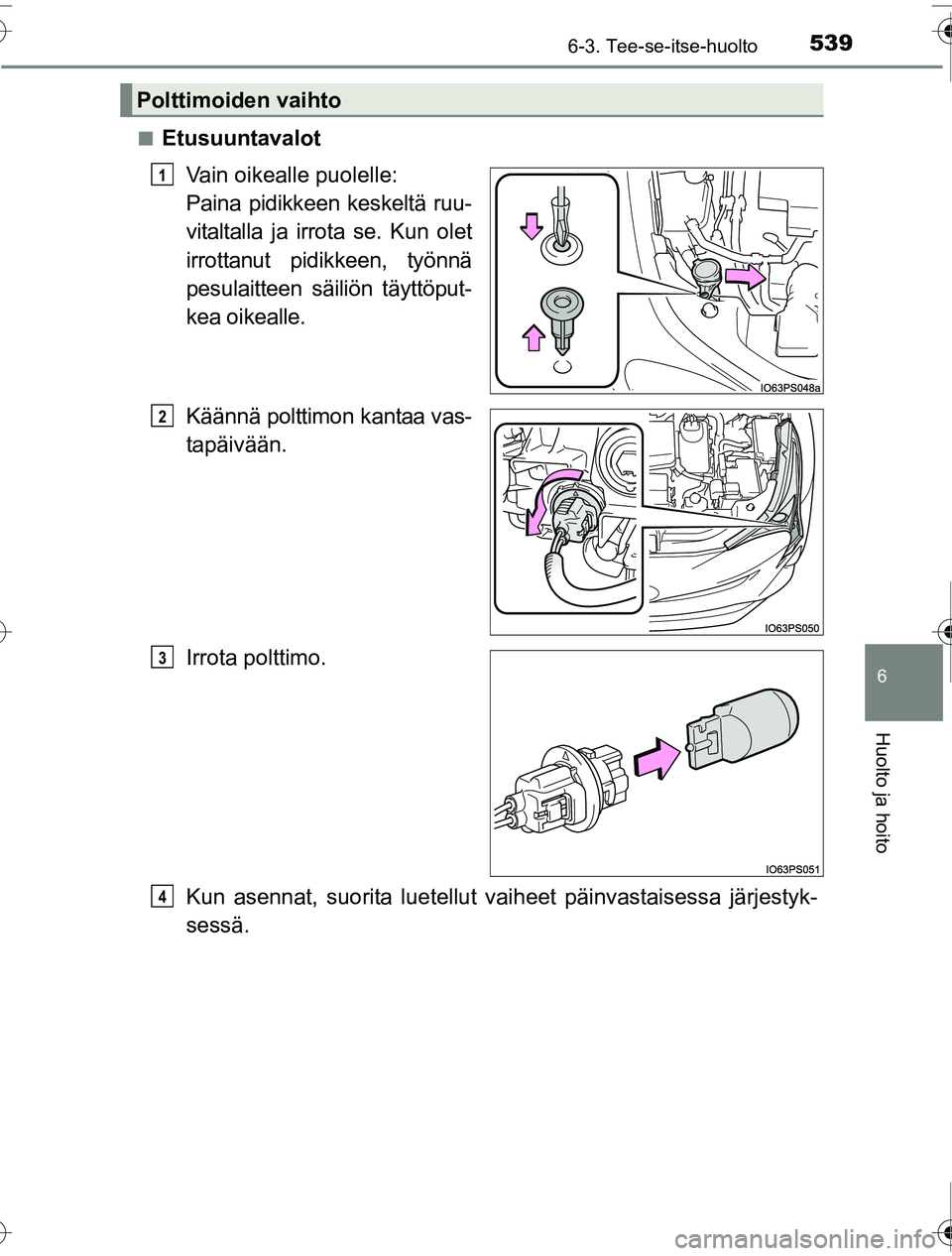

■EtusuuntavalotVain oikealle puolelle:
Paina pidikkeen keskeltä ruu-
vitaltalla ja irrota se. Kun olet
irrottanut pidikkeen, työnnä
pesulaitteen säiliön täyttöput-
kea oikealle.
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
Polttimoiden vaihto
1
2
3
4
OM47A31FI.book Page 539 Friday, July 22, 2016 3:46 PM

5406-3. Tee-se-itse-huolto
OM47A31FI■

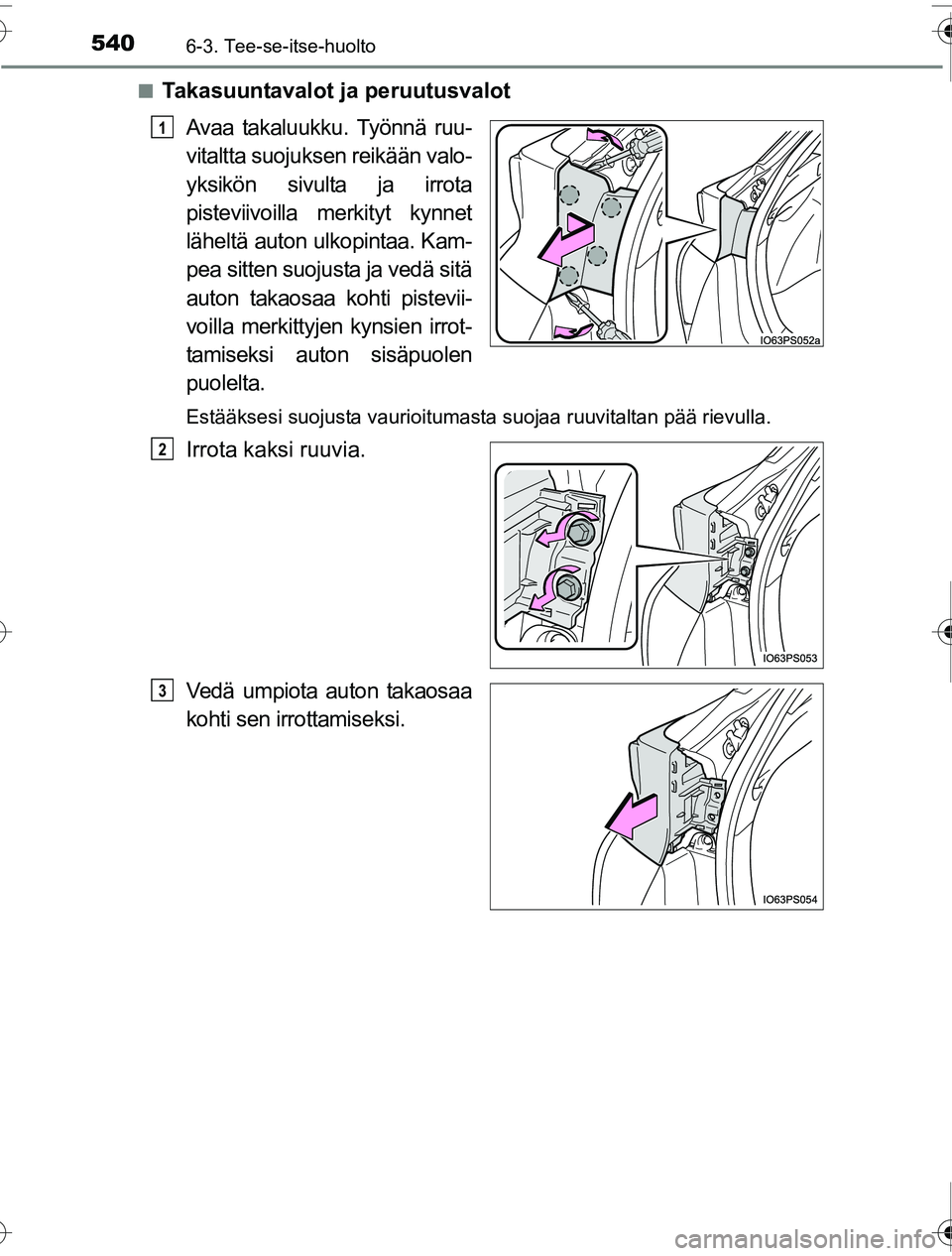

Takasuuntavalot ja peruutusvalot
Avaa takaluukku. Työnnä ruu-
vitaltta suojuksen reikään valo-
yksikön sivulta ja irrota
pisteviivoilla merkityt kynnet
läheltä auton ulkopintaa. Kam-
pea sitten suojusta ja vedä sitä
auton takaosaa kohti pistevii-
voilla merkittyjen kynsien irrot-
tamiseksi auton sisäpuolen
puolelta.
Estääksesi suojusta vaurioitumasta suojaa ruuvitaltan pää rievulla.
Irrota kaksi ruuvia.
Vedä umpiota auton takaosaa
kohti sen irrottamiseksi.
1
2
3
OM47A31FI.book Page 540 Friday, July 22, 2016 3:46 PM

5416-3. Tee-se-itse-huolto
OM47A31FI
6
Huolto ja hoito

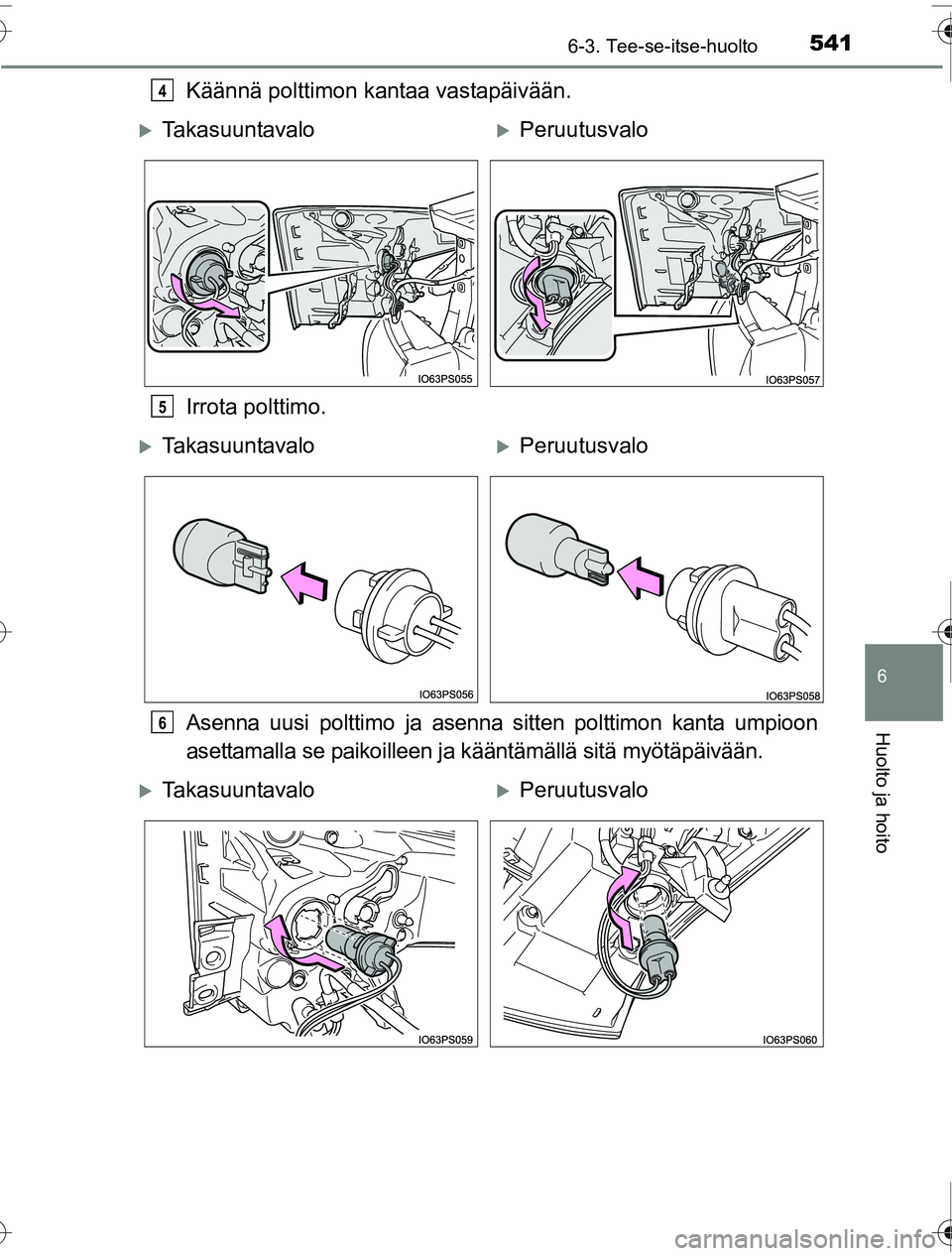

Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Asenna uusi polttimo ja asenna sitten polttimon kanta umpioon
asettamalla se paikoilleen ja kääntämällä sitä myötäpäivään.4
XTakasuuntavaloXPeruutusvalo
5
XTakasuuntavaloXPeruutusvalo
6
XTakasuuntavaloXPeruutusvalo
OM47A31FI.book Page 541 Friday, July 22, 2016 3:46 PM

5426-3. Tee-se-itse-huolto
OM47A31FI

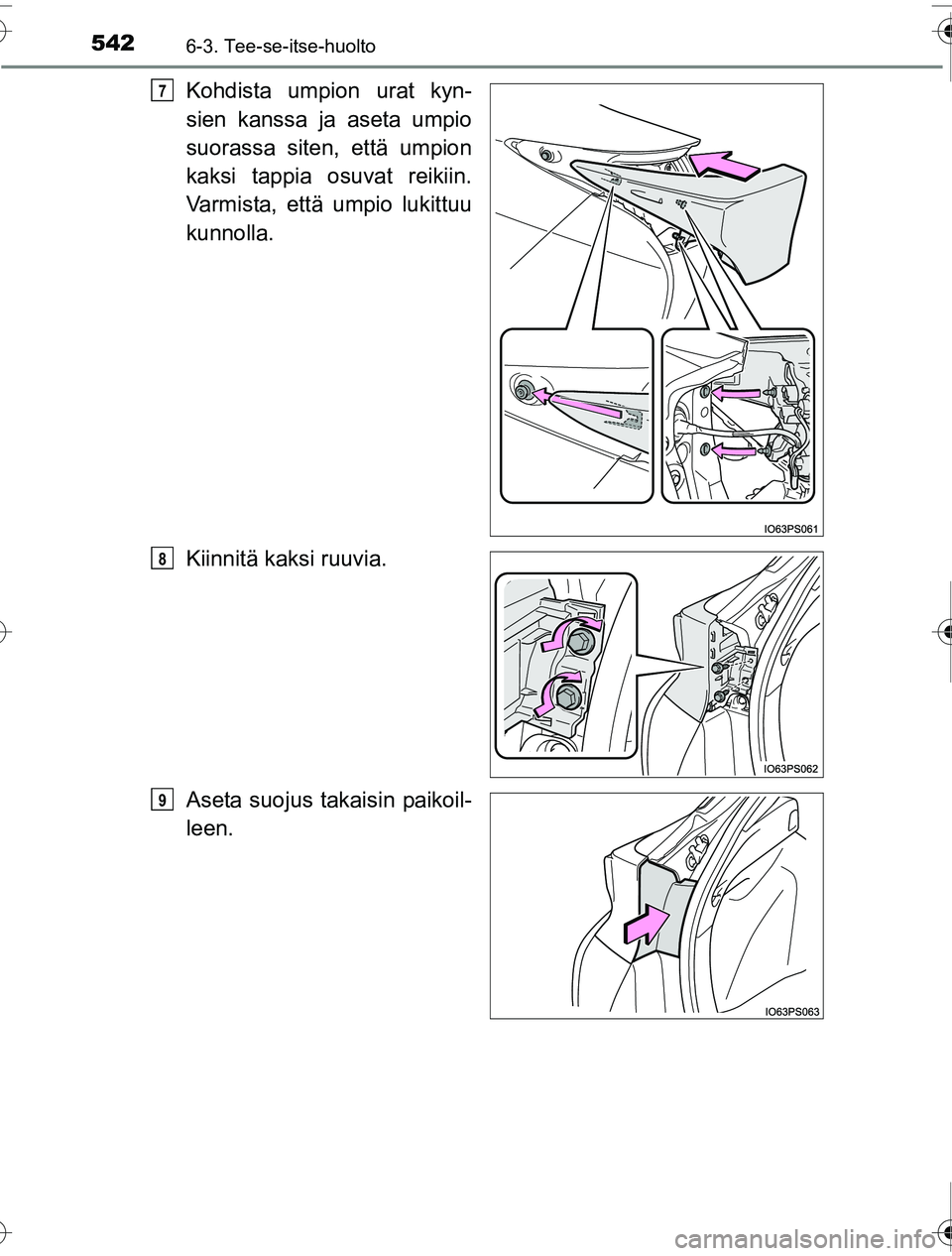

Kohdista umpion urat kyn-
sien kanssa ja aseta umpio
suorassa siten, että umpion
kaksi tappia osuvat reikiin.
Varmista, että umpio lukittuu
kunnolla.
Kiinnitä kaksi ruuvia.
Aseta suojus takaisin paikoil-
leen.7
8
9
OM47A31FI.book Page 542 Friday, July 22, 2016 3:46 PM

5436-3. Tee-se-itse-huolto
OM47A31FI
6
Huolto ja hoito

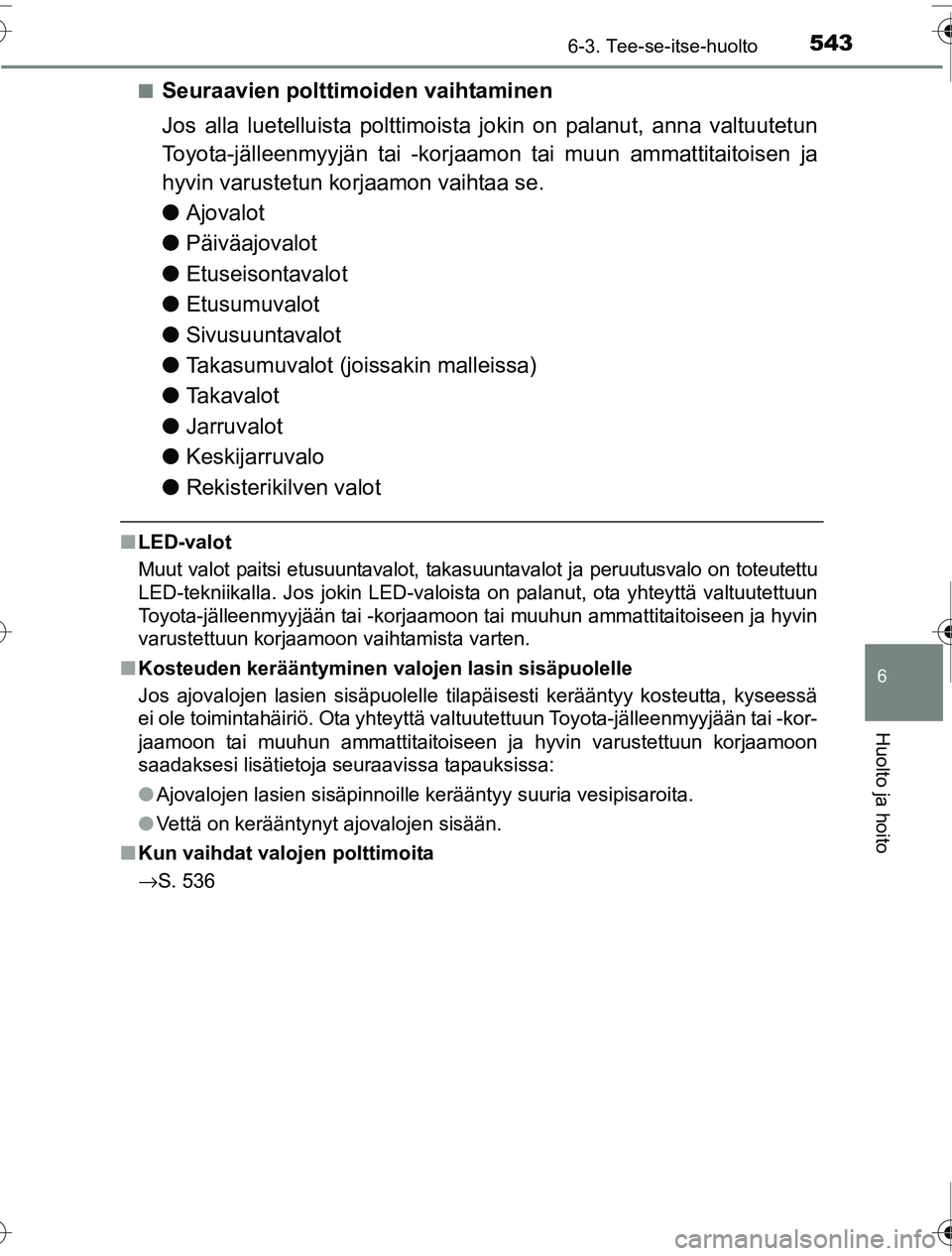

■Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
●Ajovalot
● Päiväajovalot
● Etuseisontavalot
● Etusumuvalot
● Sivusuuntavalot
● Takasumuvalot (joissakin malleissa)
● Takavalot
● Jarruvalot
● Keskijarruvalo
● Rekisterikilven valot
■LED-valot
Muut valot paitsi etusuuntavalot, takasuuntavalot ja peruutusvalo on toteutettu
LED-tekniikalla. Jos jokin LED-valoista on palanut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon vaihtamista varten.
■ Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
saadaksesi lisätietoja seuraavissa tapauksissa:
●Ajovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
● Vettä on kerääntynyt ajovalojen sisään.
■ Kun vaihdat valojen polttimoita
→S. 536
OM47A31FI.book Page 543 Friday, July 22, 2016 3:46 PM

5446-3. Tee-se-itse-huolto
OM47A31FI

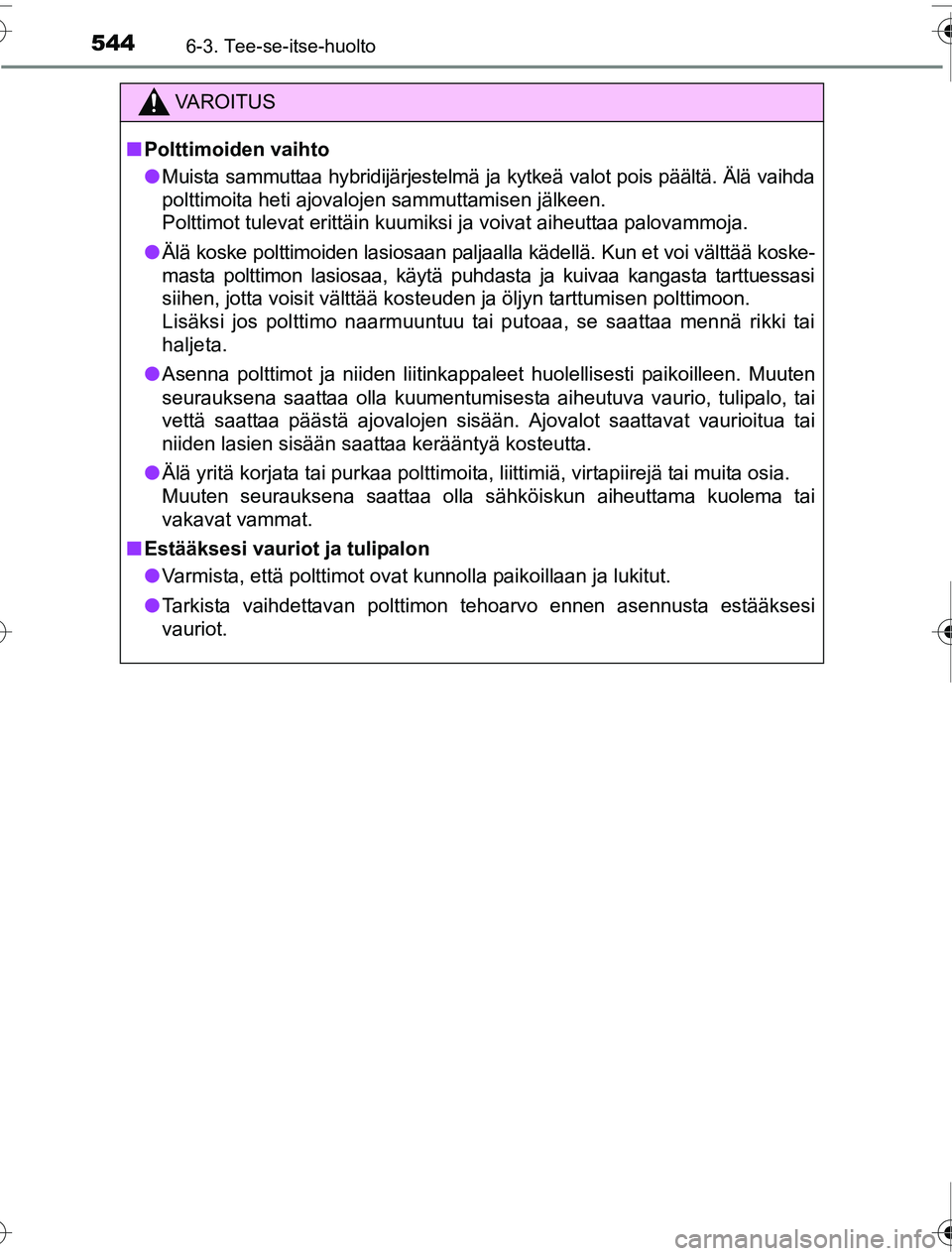

VAROITUS
■Polttimoiden vaihto
● Muista sammuttaa hybridijärjestelmä ja kytkeä valot pois päältä. Älä vaihda
polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
● Älä koske polttimoiden lasiosaan paljaa lla kädellä. Kun et voi välttää koske-
masta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttuessasi
siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai
haljeta.
● Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai
niiden lasien sisään saattaa kerääntyä kosteutta.
● Älä yritä korjata tai purkaa polttimoita, liittimiä, virtapiirejä tai muita osia.
Muuten seurauksena saattaa olla sähköiskun aiheuttama kuolema tai
vakavat vammat.
■ Estääksesi vauriot ja tulipalon
● Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
● Tarkista vaihdettavan polttimon tehoarvo ennen asennusta estääksesi
vauriot.
OM47A31FI.book Page 544 Friday, July 22, 2016 3:46 PM
