2016 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

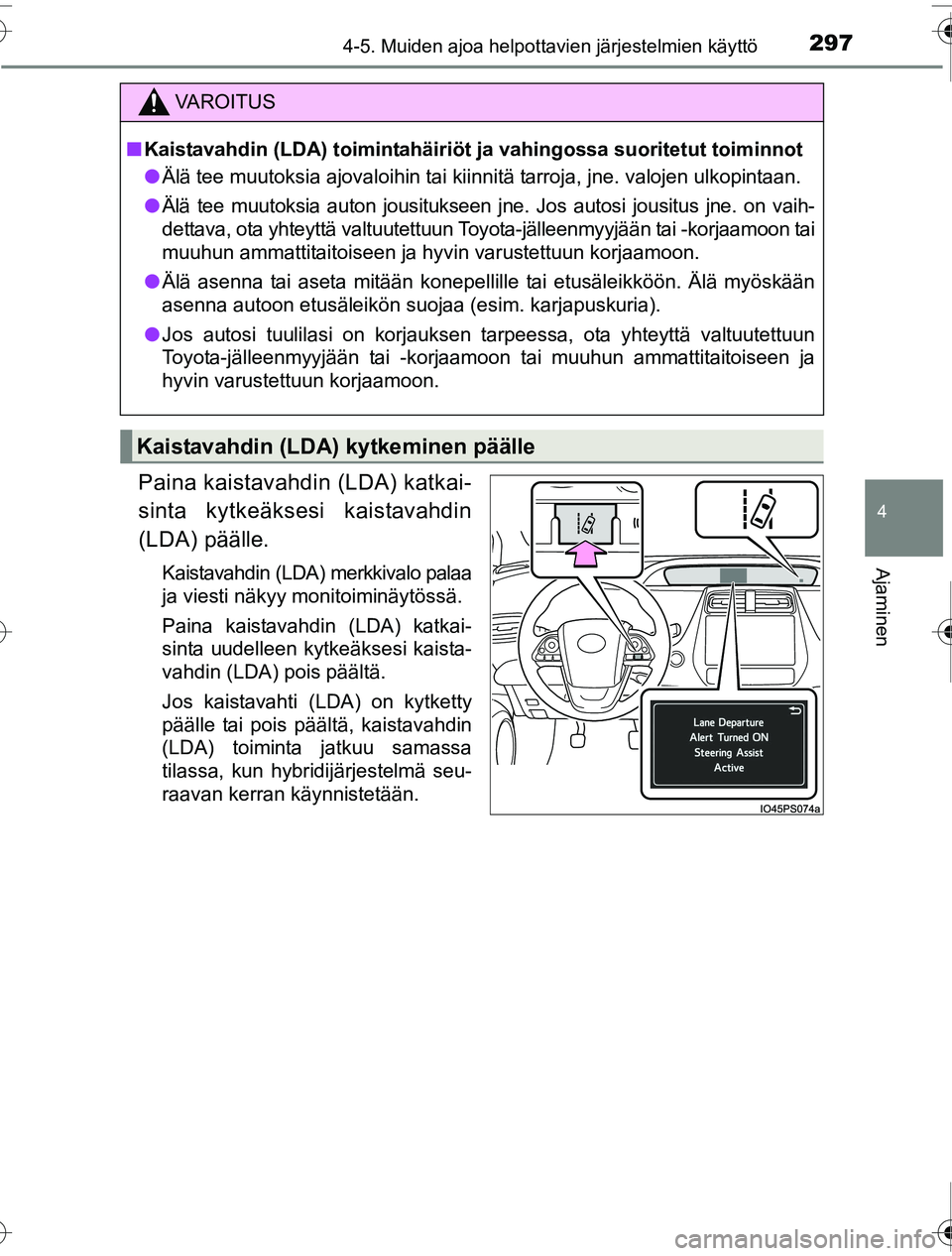

2974-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FI
Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo palaa
ja viesti näkyy monitoiminäytössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.
VAROITUS
■Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
● Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
● Älä tee muutoksia auton jousitukseen jne. Jos autosi jousitus jne. on vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
● Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Kaistavahdin (LDA) kytkeminen päälle
OM47A31FI.book Page 297 Friday, July 22, 2016 3:46 PM

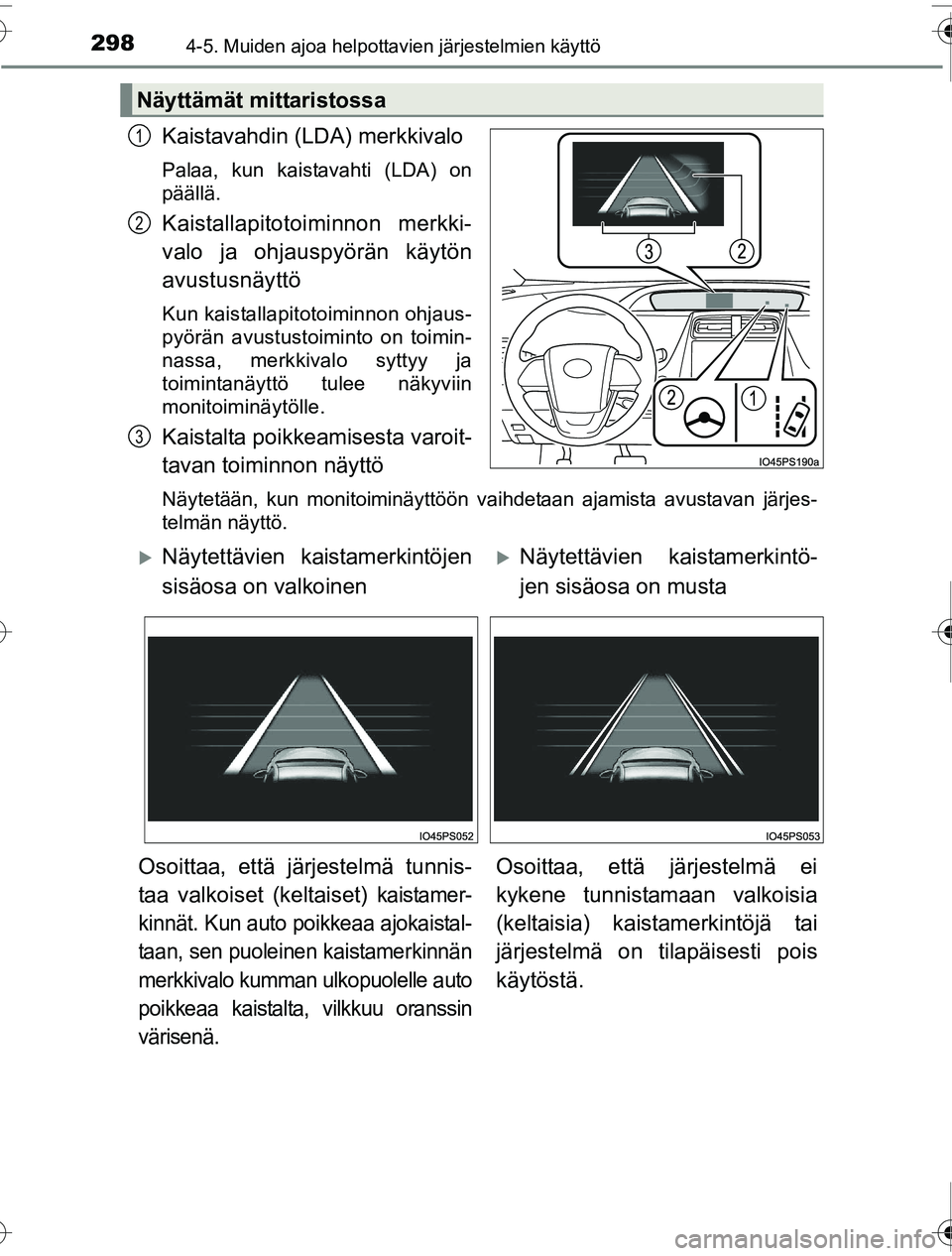

2984-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI
Kaistavahdin (LDA) merkkivalo
Palaa, kun kaistavahti (LDA) on
päällä.
Kaistallapitotoiminnon merkki-
valo ja ohjauspyörän käytön
avustusnäyttö
Kun kaistallapitotoiminnon ohjaus-
pyörän avustustoiminto on toimin-
nassa, merkkivalo syttyy ja
toimintanäyttö tulee näkyviin
monitoiminäytölle.
Kaistalta poikkeamisesta varoit-
tavan toiminnon näyttö
Näytetään, kun monitoiminäyttöön vaihdetaan ajamista avustavan järjes-
telmän näyttö.
Näyttämät mittaristossa
1
2
3
XNäytettävien kaistamerkintöjen
sisäosa on valkoinenXNäytettävien kaistamerkintö-
jen sisäosa on musta
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset)
kaistamer-
kinnät. Kun auto poikkeaa ajokaistal-
taan, sen puoleinen kaistamerkinnän
merkkivalo kumman ulkopuolelle auto
poikkeaa kaistalta, vilkkuu oranssin
värisenä.
Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM47A31FI.book Page 298 Friday, July 22, 2016 3:46 PM

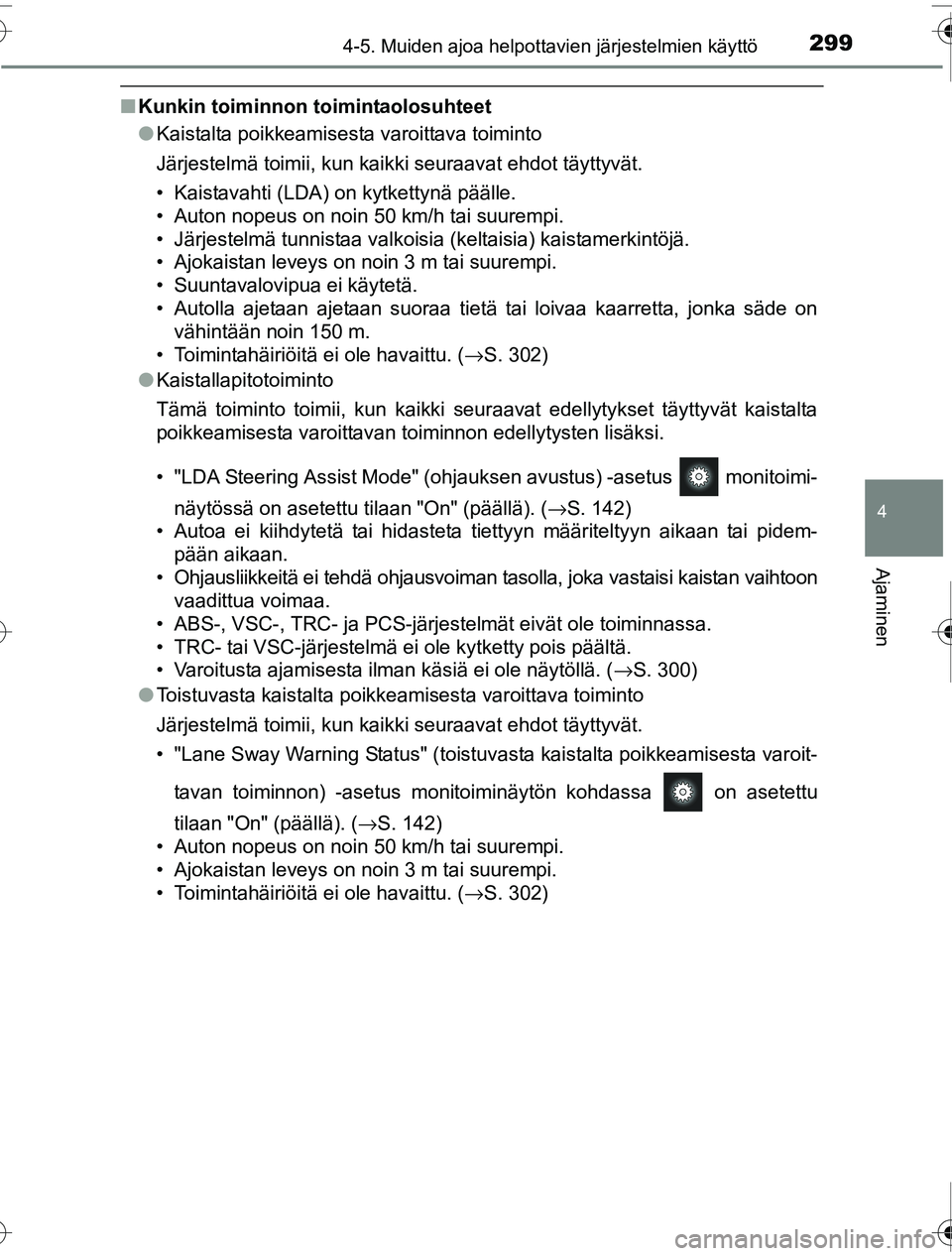

2994-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FI
■Kunkin toiminnon toimintaolosuhteet
●Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on
vähintään noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( →S. 302)
● Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• "LDA Steering Assist Mode" (ohjauksen avustus) -asetus monitoimi-
näytössä on asetettu tilaan "On" (päällä). (→S. 142)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem-
pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaihtoon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järjestelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( →S. 300)
● Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• "Lane Sway Warning Status" (toistuvasta kaistalta poikkeamisesta varoit-
tavan toiminnon) -asetus monitoiminäytön kohdassa on asetettu
tilaan "On" (päällä). ( →S. 142)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( →S. 302)
OM47A31FI.book Page 299 Friday, July 22, 2016 3:46 PM

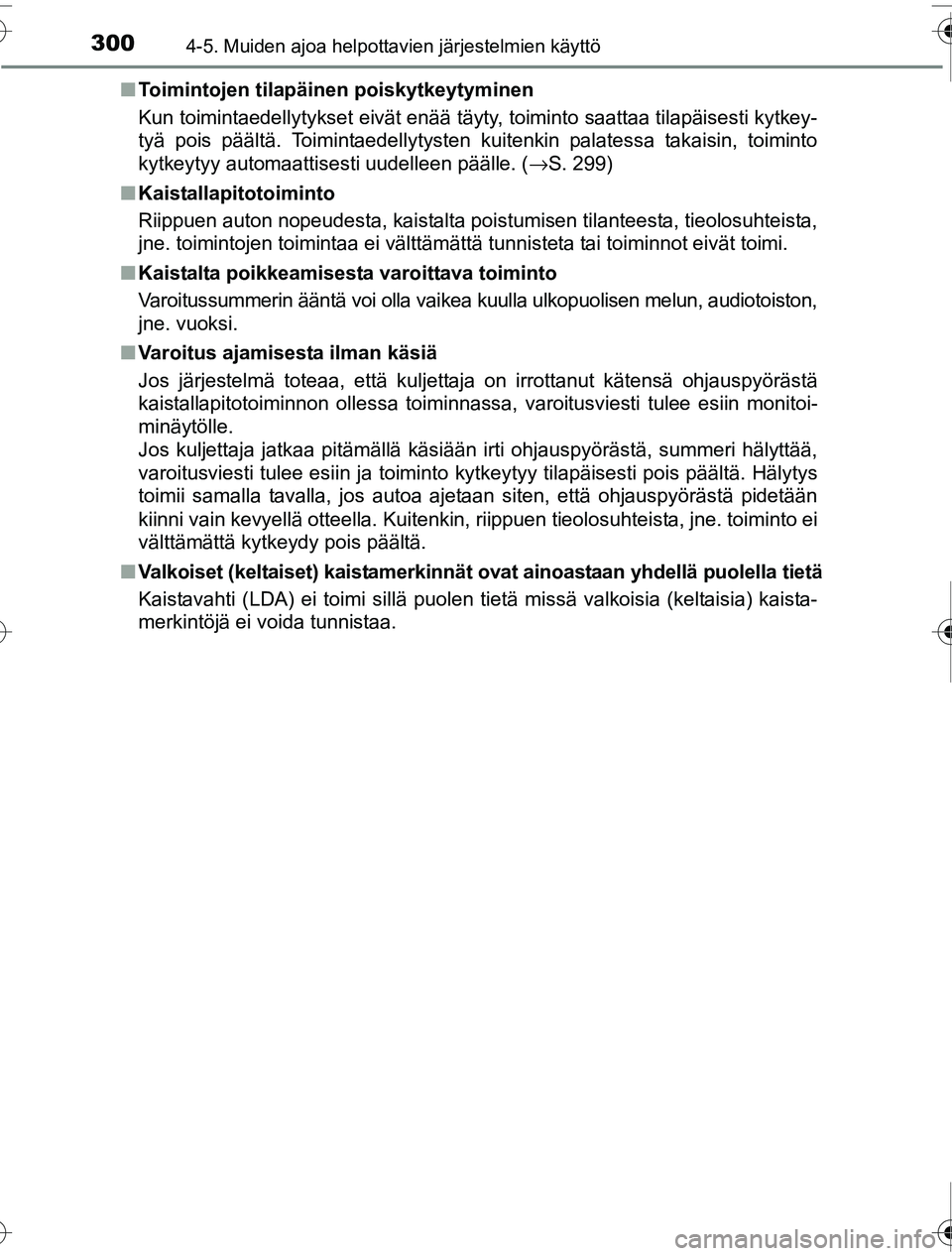

3004-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI■
Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( →S. 299)
■ Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. toimintojen toimintaa ei välttämättä tunnisteta tai toiminnot eivät toimi.
■ Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotoiston,
jne. vuoksi.
■ Varoitus ajamisesta ilman käsiä
Jos järjestelmä toteaa, että kuljettaja on irrottanut kätensä ohjauspyörästä
kaistallapitotoiminnon ollessa toiminnassa, varoitusviesti tulee esiin monitoi-
minäytölle.
Jos kuljettaja jatkaa pitämällä käsiään irti ohjauspyörästä, summeri hälyttää,
varoitusviesti tulee esiin ja toiminto kytkeytyy tilapäisesti pois päältä. Hälytys
toimii samalla tavalla, jos autoa ajetaan siten, että ohjauspyörästä pidetään
kiinni vain kevyellä otteella. Kuitenkin, riippuen tieolosuhteista, jne. toiminto ei
välttämättä kytkeydy pois päältä.
■ Valkoiset (keltaiset) kais tamerkinnät ovat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
OM47A31FI.book Page 300 Friday, July 22, 2016 3:46 PM

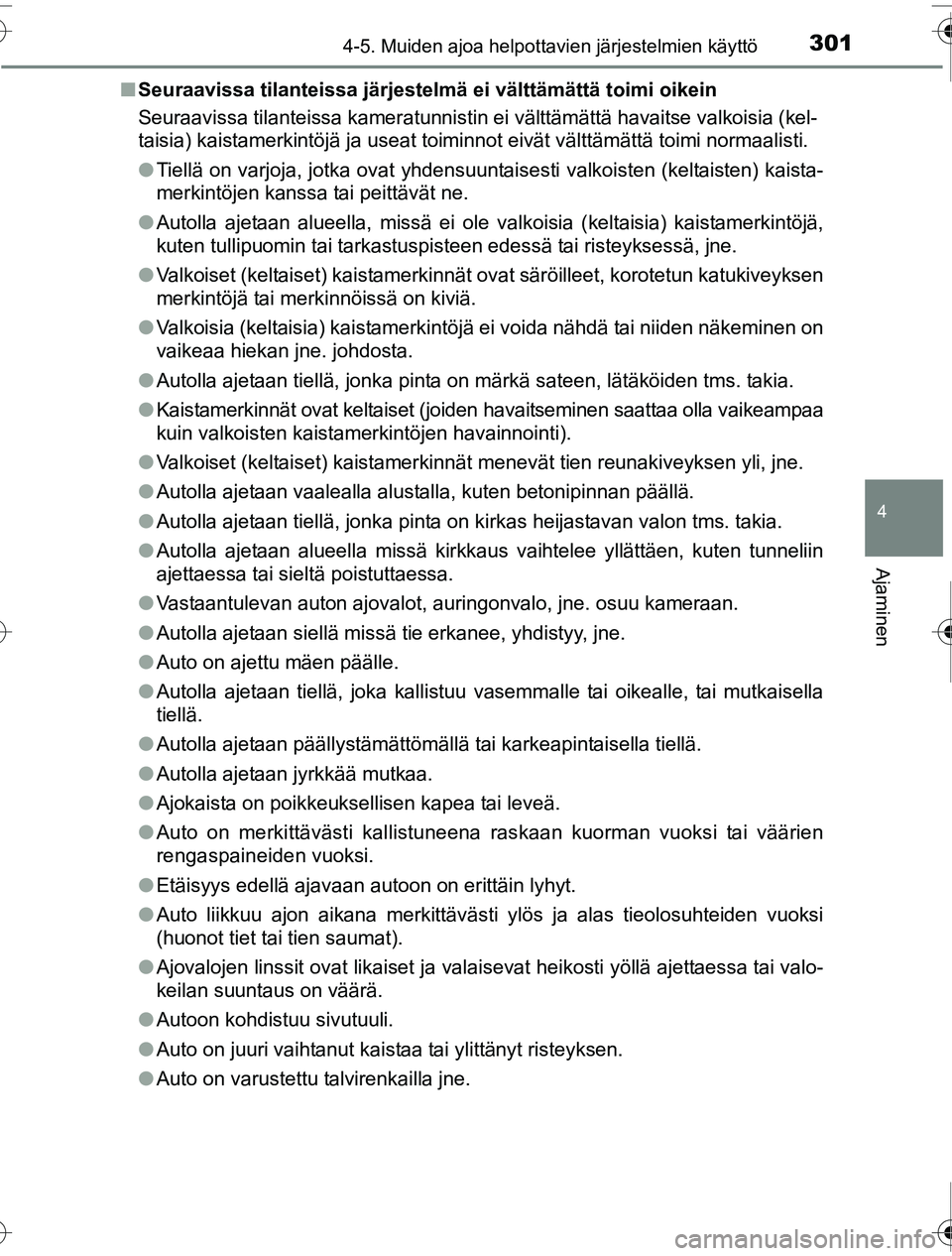

3014-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FI■
Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä to\
imi normaalisti.
●Tiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
● Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
● Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, korotetun katukiveyksen
merkintöjä tai merkinnöissä on kiviä.
● Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
● Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
● Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeampaa
kuin valkoisten kaistamerkintöjen havainnointi).
● Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
● Autolla ajetaan vaalealla alustalla, kuten betonipinnan päällä.
● Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
● Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
● Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
● Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
● Auto on ajettu mäen päälle.
● Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle, tai mutkaisella
tiellä.
● Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
● Autolla ajetaan jyrkkää mutkaa.
● Ajokaista on poikkeuksellisen kapea tai leveä.
● Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien
rengaspaineiden vuoksi.
● Etäisyys edellä ajavaan autoon on erittäin lyhyt.
● Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
● Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
● Autoon kohdistuu sivutuuli.
● Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
● Auto on varustettu talvirenkailla jne.
OM47A31FI.book Page 301 Friday, July 22, 2016 3:46 PM

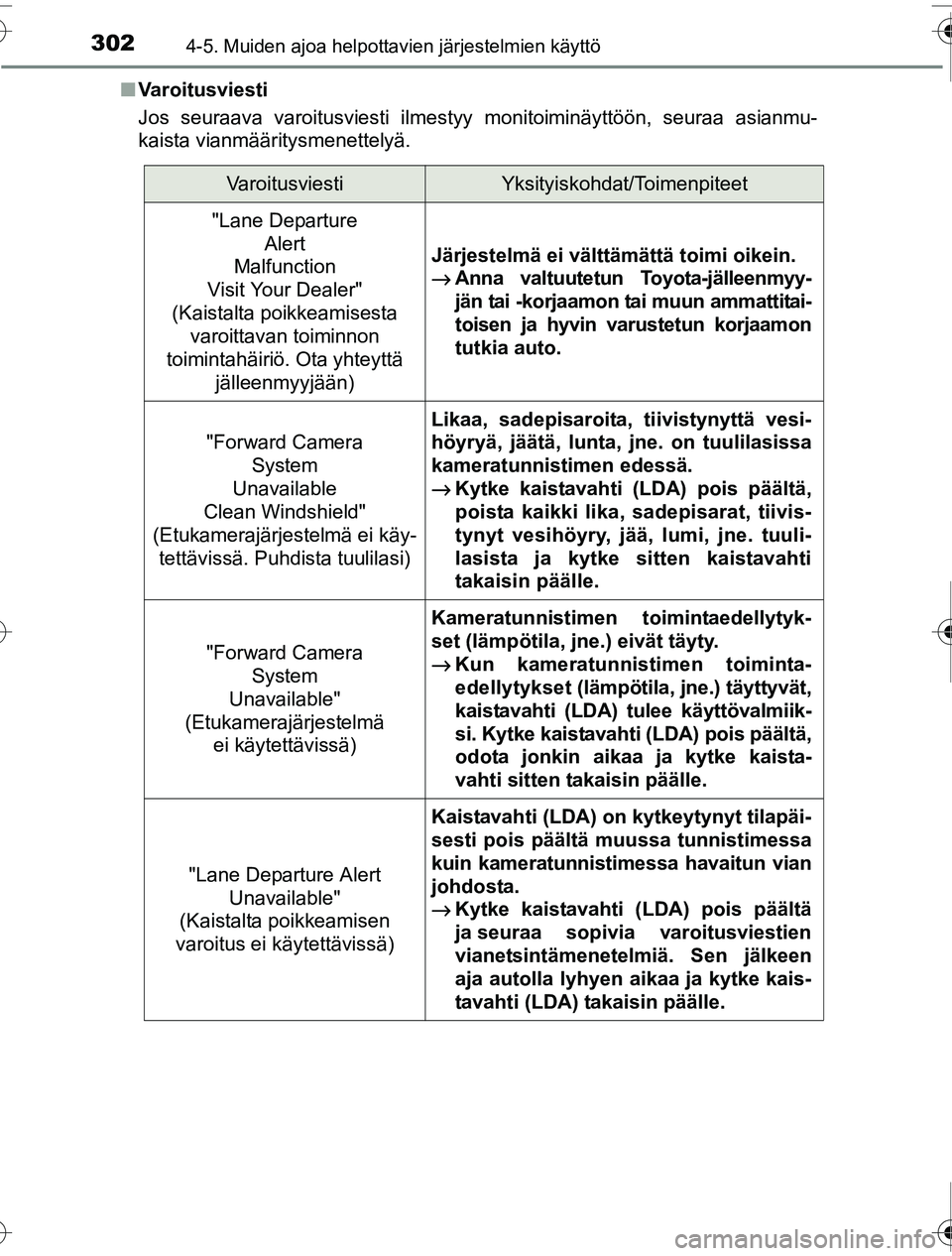

3024-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI■
Varoitusviesti
Jos seuraava varoitusviesti ilmestyy monitoiminäyttöön, seuraa asianmu-
kaista vianmääritysmenettelyä.
VaroitusviestiYksityiskohdat/Toimenpiteet
"Lane Departure Alert
Malfunction
Visit Your Dealer"
(Kaistalta poikkeamisesta
varoittavan toiminnon
toimintahäiriö. Ota yhteyttä jälleenmyyjään)
Järjestelmä ei välttämättä toimi oikein.
→Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon
tutkia auto.
"Forward Camera
System
Unavailable
Clean Windshield"
(Etukamerajärjestelmä ei käy- tettävissä. Puhdista tuulilasi)
Likaa, sadepisaroita, tiivistynyttä vesi-
höyryä, jäätä, lunta, jne. on tuulilasissa
kameratunnistimen edessä.
→ Kytke kaistavahti (LDA) pois päältä,
poista kaikki lika, sadepisarat, tiivis-
tynyt vesihöyry, jää, lumi, jne. tuuli-
lasista ja kytke sitten kaistavahti
takaisin päälle.
"Forward Camera
System
Unavailable"
(Etukamerajärjestelmä ei käytettävissä)
Kameratunnistimen toimintaedellytyk-
set (lämpötila, jne.) eivät täyty.
→Kun kameratunnistimen toiminta-
edellytykset (lämpötila, jne.) täyttyvät,
kaistavahti (LDA) tulee käyttövalmiik-
si. Kytke kaistavahti (LDA) pois päältä,
odota jonkin aikaa ja kytke kaista-
vahti sitten takaisin päälle.
"Lane Departure Alert
Unavailable"
(Kaistalta poikkeamisen
varoitus ei käytettävissä)
Kaistavahti (LDA) on kytkeytynyt tilapäi-
sesti pois päältä muussa tunnistimessa
kuin kameratunnistim essa havaitun vian
johdosta.
→ Kytke kaistavahti (LDA) pois päältä
ja seuraa sopivia varoitusviestien
vianetsintämenetelmiä. Sen jälkeen
aja autolla lyhyen aikaa ja kytke kais-
tavahti (LDA) takaisin päälle.
OM47A31FI.book Page 302 Friday, July 22, 2016 3:46 PM

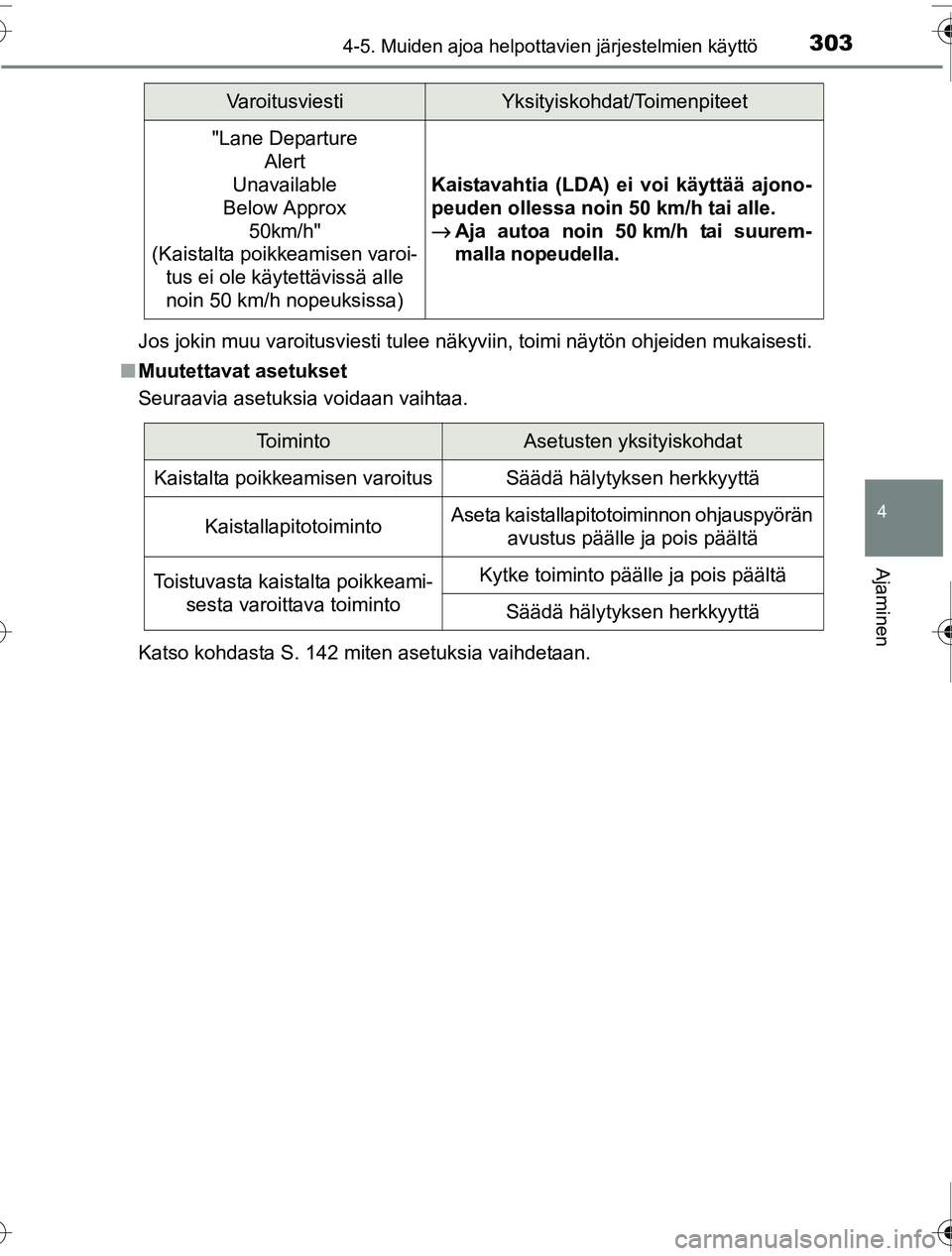

3034-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FIJos jokin muu varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.
■ Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso kohdasta S. 142 miten asetuksia vaihdetaan.
"Lane Departure
Alert
Unavailable
Below Approx 50km/h"
(Kaistalta poikkeamisen varoi-
tus ei ole käytettävissä alle
noin 50 km/h nopeuksissa)
Kaistavahtia (LDA) ei voi käyttää ajono-
peuden ollessa noin 50 km/h tai alle.
→ Aja autoa noin 50 km/h tai suurem-
malla nopeudella.
VaroitusviestiYksityiskohdat/Toimenpiteet
To i m i n t oAsetusten yksityiskohdat
Kaistalta poikkeamisen varoitusSäädä hälytyksen herkkyyttä
KaistallapitotoimintoAseta kaistallapitotoiminnon ohjauspyörän
avustus päälle ja pois päältä
Toistuvasta kaistalta poikkeami-sesta varoittava toimintoKytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM47A31FI.book Page 303 Friday, July 22, 2016 3:46 PM

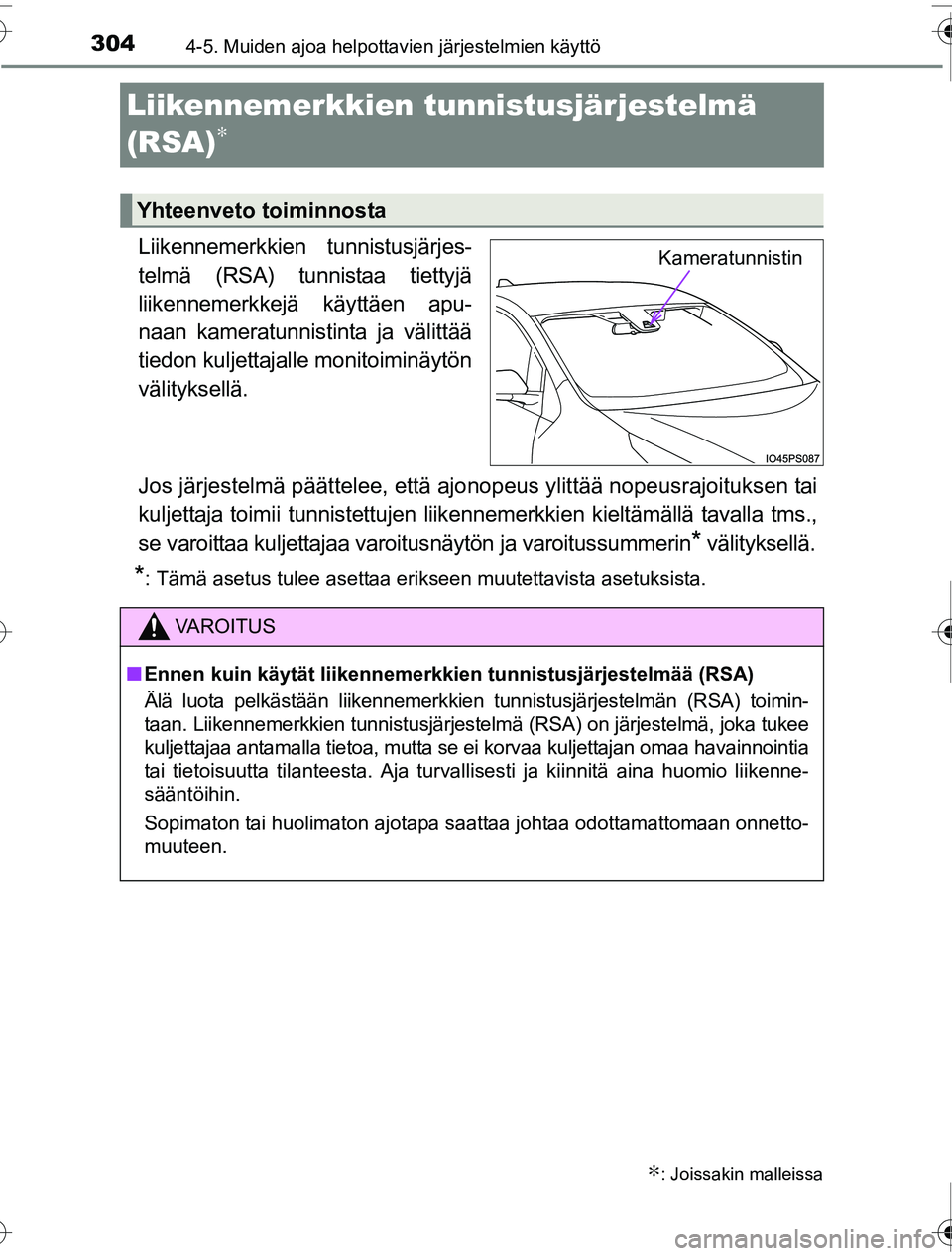

3044-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI
Liikennemerkkien tunnistusjärjestelmä
(RSA)
∗
Liikennemerkkien tunnistusjärjes-
telmä (RSA) tunnistaa tiettyjä
liikennemerkkejä käyttäen apu- naan kameratunnistinta ja välittää
tiedon kuljettajalle monitoiminäytön
välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liiken nemerkkien kieltämällä tavalla tms.,
se varoittaa kuljettajaa varoitusnäytön ja varoitussummerin
* välityksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
∗: Joissakin malleissa
Yhteenveto toiminnosta
Kameratunnistin
VAROITUS
■ Ennen kuin käytät liikennemerkki en tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka tukee
kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa havainnointia
tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina huomio liikenne-
sääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-
muuteen.
OM47A31FI.book Page 304 Friday, July 22, 2016 3:46 PM
