2016 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

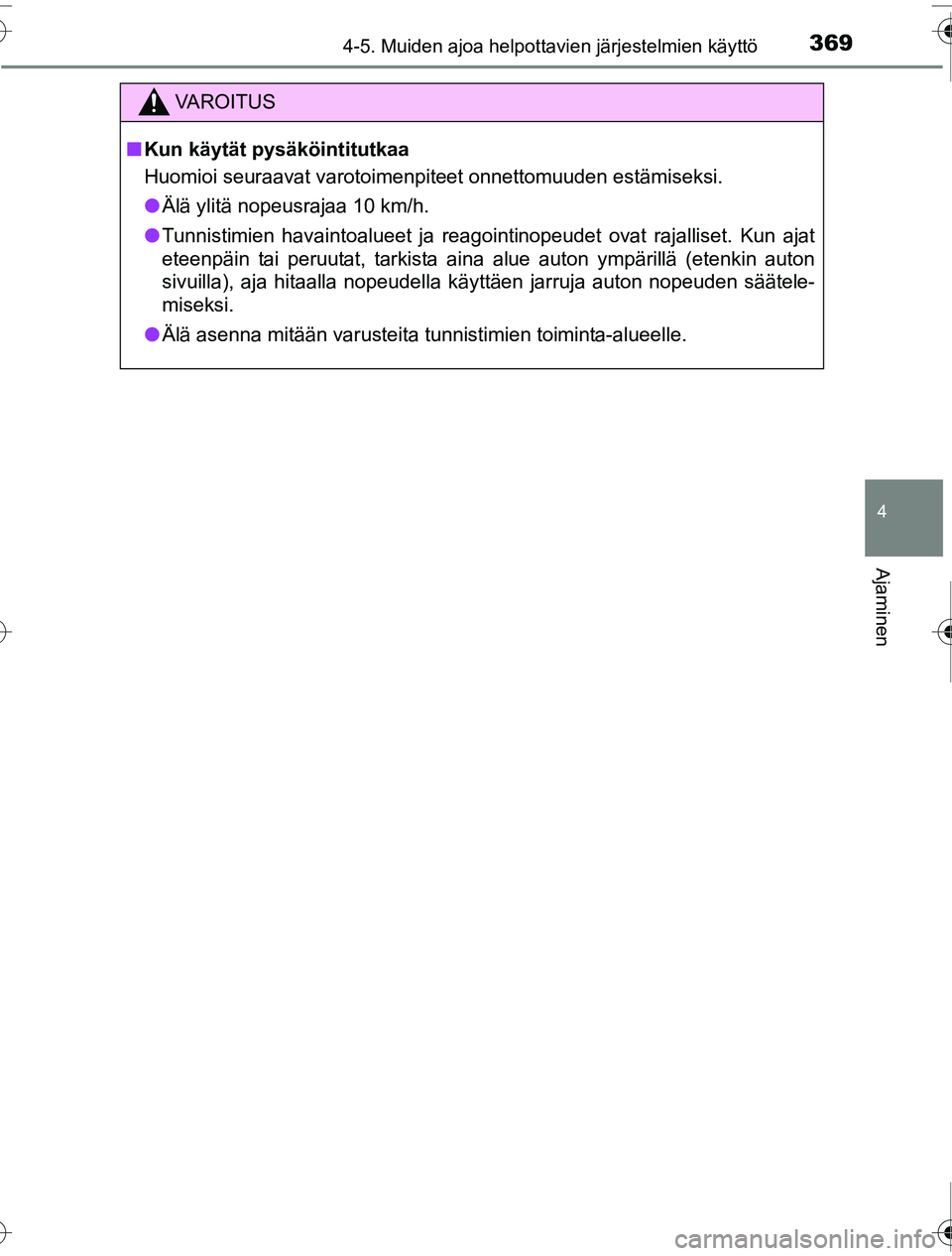

3694-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FI
VAROITUS
■Kun käytät pysäköintitutkaa
Huomioi seuraavat varotoimenpiteet onnettomuuden estämiseksi.
● Älä ylitä nopeusrajaa 10 km/h.
● Tunnistimien havaintoalueet ja reagointinopeudet ovat rajalliset. Kun ajat
eteenpäin tai peruutat, tarkista aina alue auton ympärillä (etenkin auton
sivuilla), aja hitaalla nopeudella käyttäen jarruja auton nopeuden säätele-
miseksi.
● Älä asenna mitään varusteita tunnistimien toiminta-alueelle.
OM47A31FI.book Page 369 Friday, July 22, 2016 3:46 PM

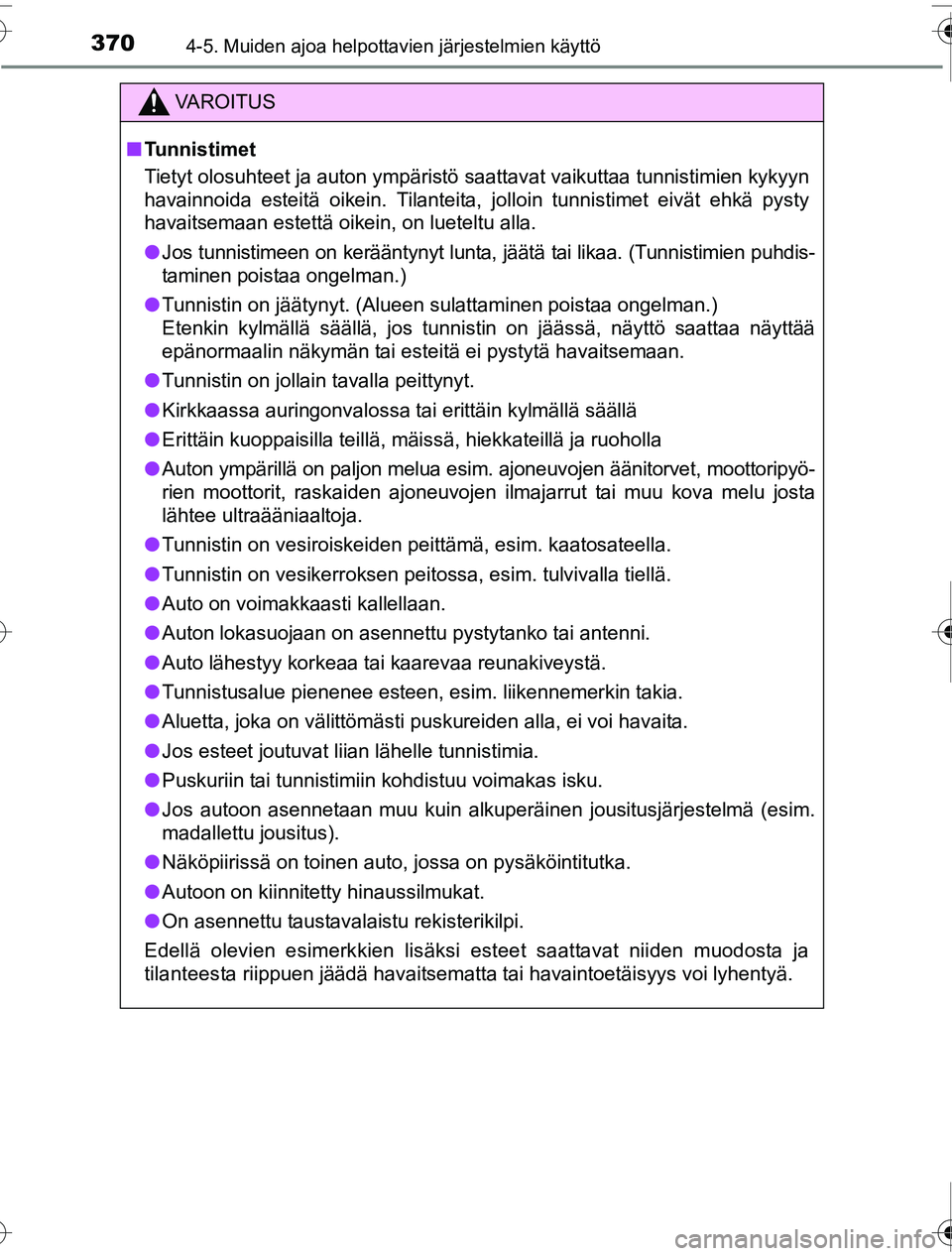

3704-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI
VAROITUS
■Tunnistimet
Tietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
● Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa. (Tunnistimien puhdis-
taminen poistaa ongelman.)
● Tunnistin on jäätynyt. (Alueen sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää
epänormaalin näkymän tai esteitä ei pystytä havaitsemaan.
● Tunnistin on jollain tavalla peittynyt.
● Kirkkaassa auringonvalossa tai erittäin kylmällä säällä
● Erittäin kuoppaisilla teillä, mäissä, hiekkateillä ja ruoholla
● Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottoripyö-
rien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova melu josta
lähtee ultraääniaaltoja.
● Tunnistin on vesiroiskeiden peittämä, esim. kaatosateella.
● Tunnistin on vesikerroksen peitossa, esim. tulvivalla tiellä.
● Auto on voimakkaasti kallellaan.
● Auton lokasuojaan on asennettu pystytanko tai antenni.
● Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
● Tunnistusalue pienenee esteen, esim. liikennemerkin takia.
● Aluetta, joka on välittömästi puskureiden alla, ei voi havaita.
● Jos esteet joutuvat liian lähelle tunnistimia.
● Puskuriin tai tunnistimiin kohdistuu voimakas isku.
● Jos autoon asennetaan muu kuin alkuperäinen jousitusjärjestelmä (esim.
madallettu jousitus).
● Näköpiirissä on toinen auto, jossa on pysäköintitutka.
● Autoon on kiinnitetty hinaussilmukat.
● On asennettu taustavalaistu rekisterikilpi.
Edellä olevien esimerkkien lisäksi esteet saattavat niiden muodosta ja
tilanteesta riippuen jäädä havaitsematta tai havaintoetäisyys voi lyhentyä.
OM47A31FI.book Page 370 Friday, July 22, 2016 3:46 PM

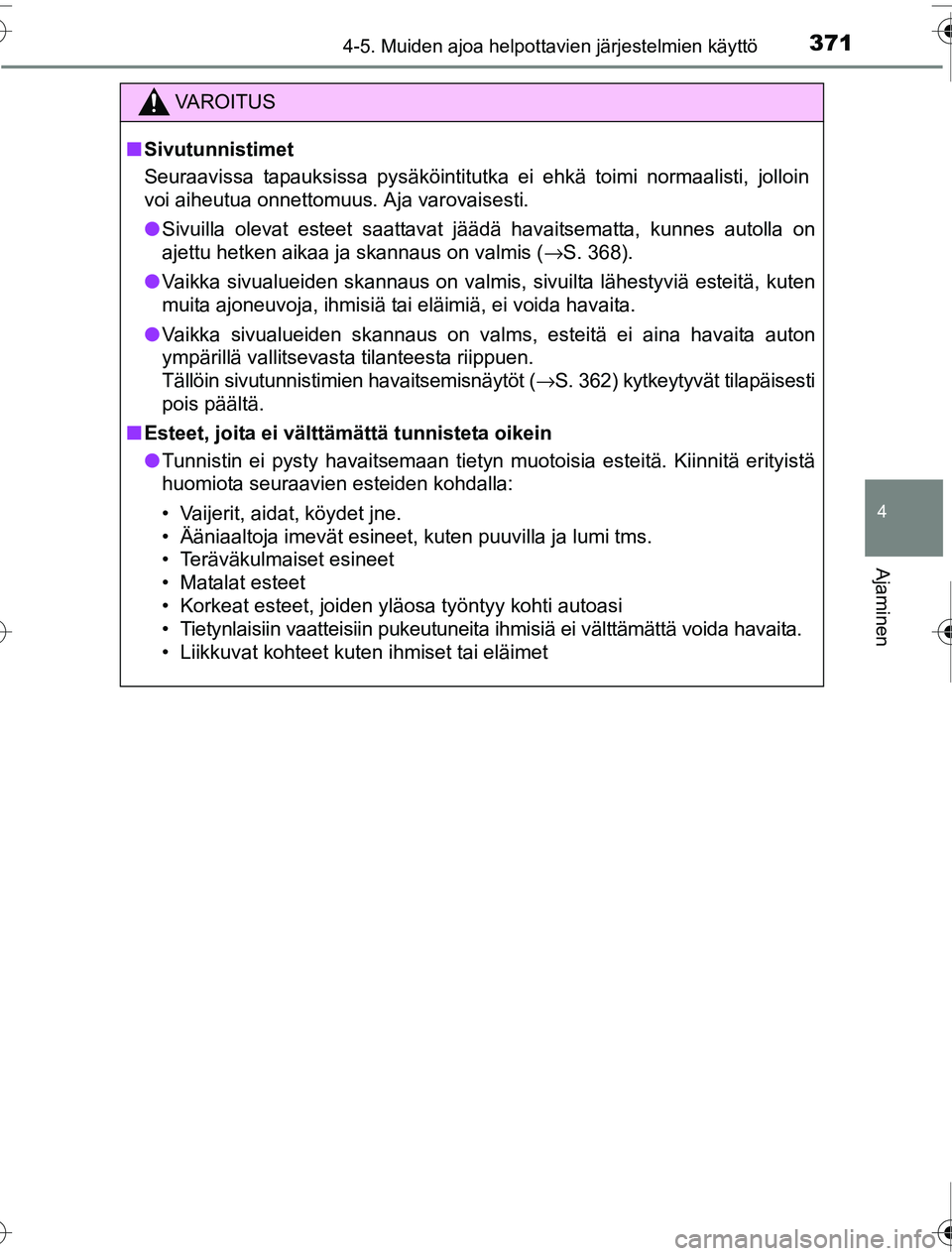

3714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FI
VAROITUS
■Sivutunnistimet
Seuraavissa tapauksissa pysäköintitutka ei ehkä toimi normaalisti, jolloin
voi aiheutua onnettomuus. Aja varovaisesti.
● Sivuilla olevat esteet saattavat jäädä havaitsematta, kunnes autolla on
ajettu hetken aikaa ja skannaus on valmis ( →S. 368).
● Vaikka sivualueiden skannaus on valmis, sivuilta lähestyviä esteitä, kuten
muita ajoneuvoja, ihmisiä tai eläimiä, ei voida havaita.
● Vaikka sivualueiden skannaus on valms, esteitä ei aina havaita auton
ympärillä vallitsevasta tilanteesta riippuen.
Tällöin sivutunnistimi en havaitsemisnäytöt ( →S. 362) kytkeytyvät tilapäisesti
pois päältä.
■ Esteet, joita ei välttämättä tunnisteta oikein
● Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms.
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
• Tietynlaisiin vaatteisiin pukeutuneita ihmisiä ei välttämättä voida havaita.
• Liikkuvat kohteet kuten ihmiset tai eläimet
OM47A31FI.book Page 371 Friday, July 22, 2016 3:46 PM

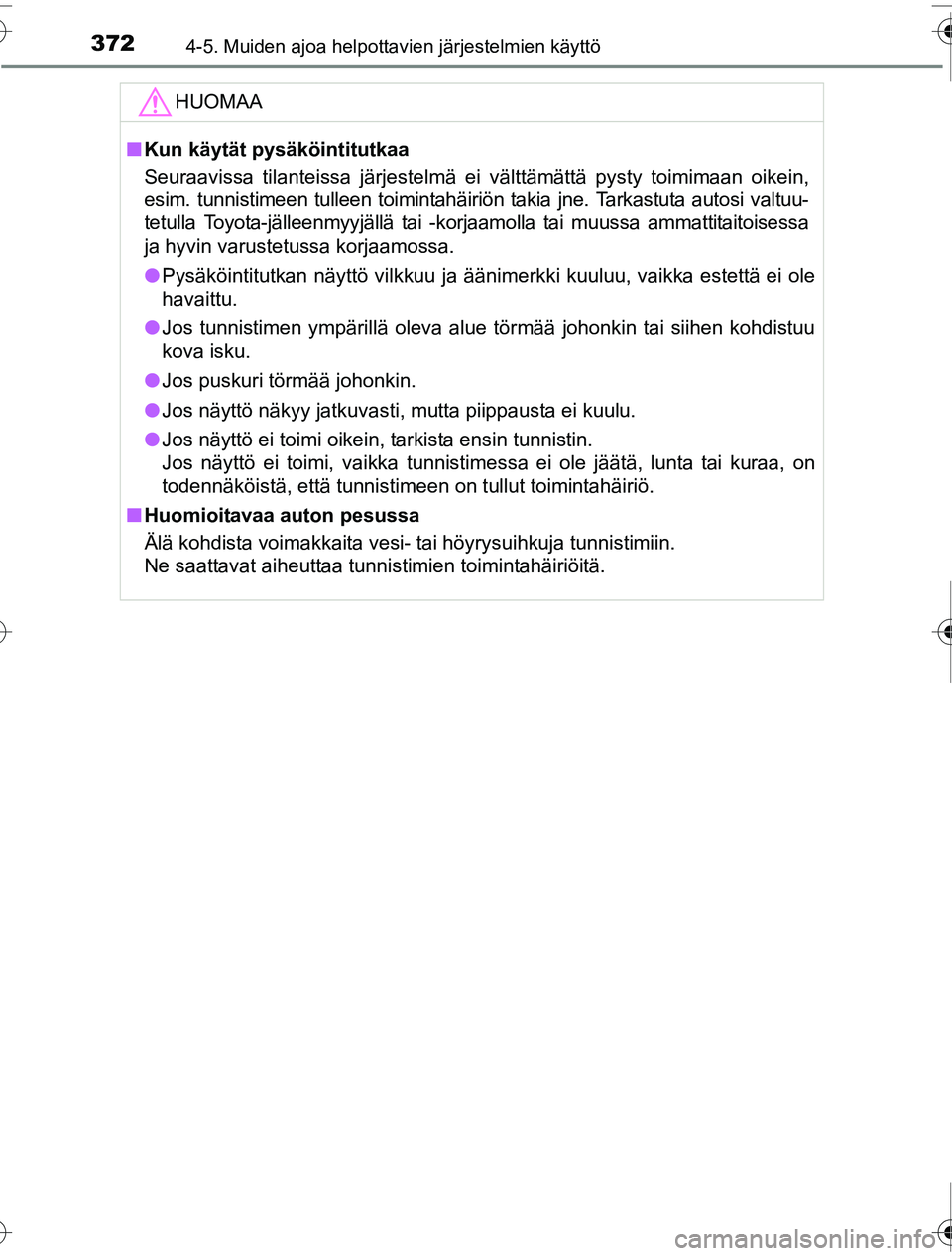

3724-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI
HUOMAA
■Kun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei välttämättä pysty toimimaan oikein,
esim. tunnistimeen tulleen toimintahäiriön takia jne. Tarkastuta autosi valtuu-
tetulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa
ja hyvin varustetussa korjaamossa.
● Pysäköintitutkan näyttö vilkkuu ja äänimerkki kuuluu, vaikka estettä ei ole
havaittu.
● Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu
kova isku.
● Jos puskuri törmää johonkin.
● Jos näyttö näkyy jatkuvasti, mutta piippausta ei kuulu.
● Jos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on
todennäköistä, että tunnistimeen on tullut toimintahäiriö.
■ Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
OM47A31FI.book Page 372 Friday, July 22, 2016 3:46 PM

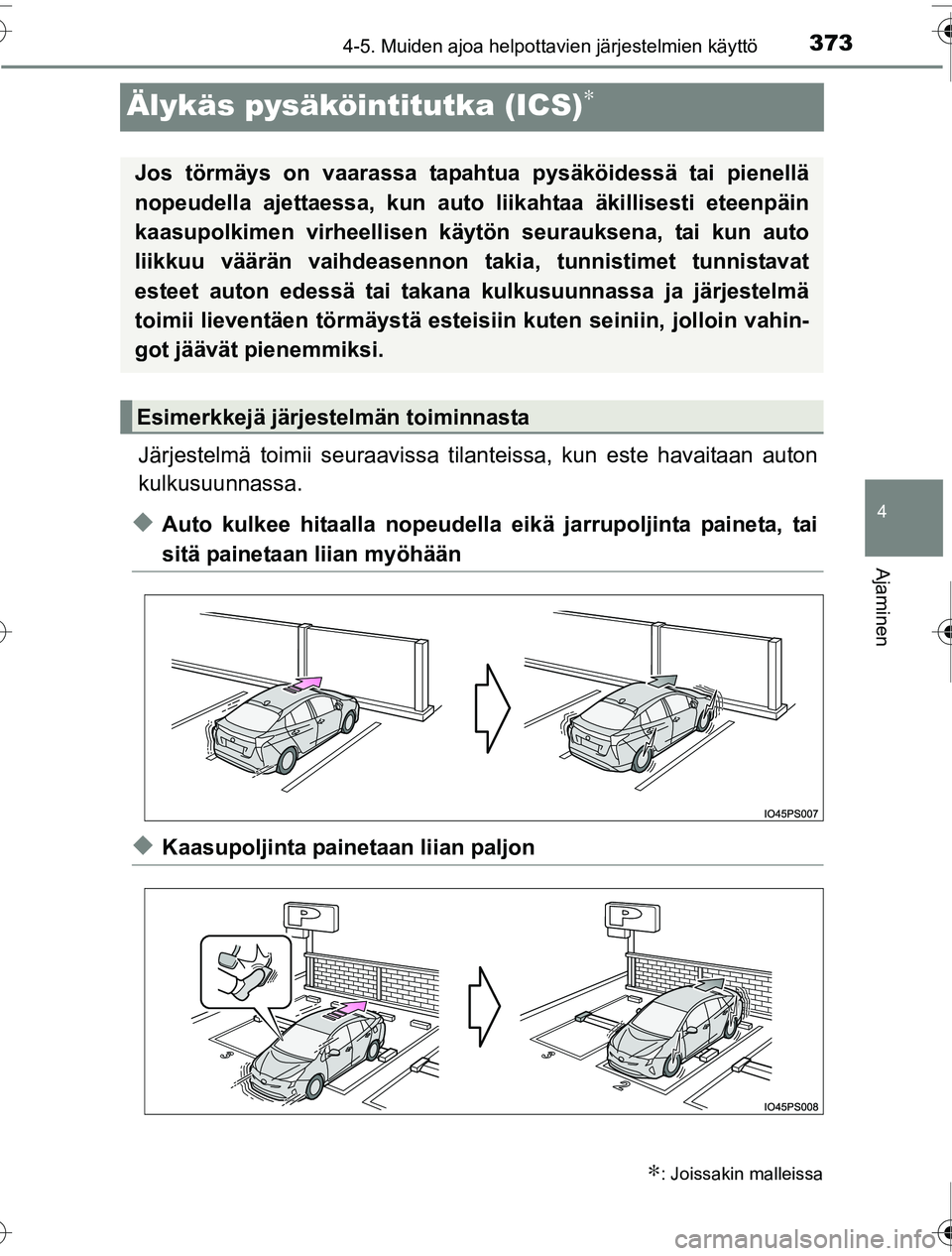

373
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM47A31FI
Älykäs pysäköintitutka (ICS)∗
Järjestelmä toimii seuraavissa tilanteissa, kun este havaitaan auton
kulkusuunnassa.
◆Auto kulkee hitaalla nopeudella eikä jarrupoljinta paineta, tai
sitä painetaan liian myöhään
◆Kaasupoljinta painetaan liian paljon
∗: Joissakin malleissa
Jos törmäys on vaarassa tapahtua pysäköidessä tai pienellä
nopeudella ajettaessa, kun auto liikahtaa äkillisesti eteenpäin
kaasupolkimen virheellisen käyt ön seurauksena, tai kun auto
liikkuu väärän vaihdeasennon takia, tunnistimet tunnistavat
esteet auton edessä tai takana kulkusuunnassa ja järjestelmä
toimii lieventäen törmäystä esteisiin kuten seiniin, jolloin vahin-
got jäävät pienemmiksi.
Esimerkkejä järjestelmän toiminnasta
OM47A31FI.book Page 373 Friday, July 22, 2016 3:46 PM

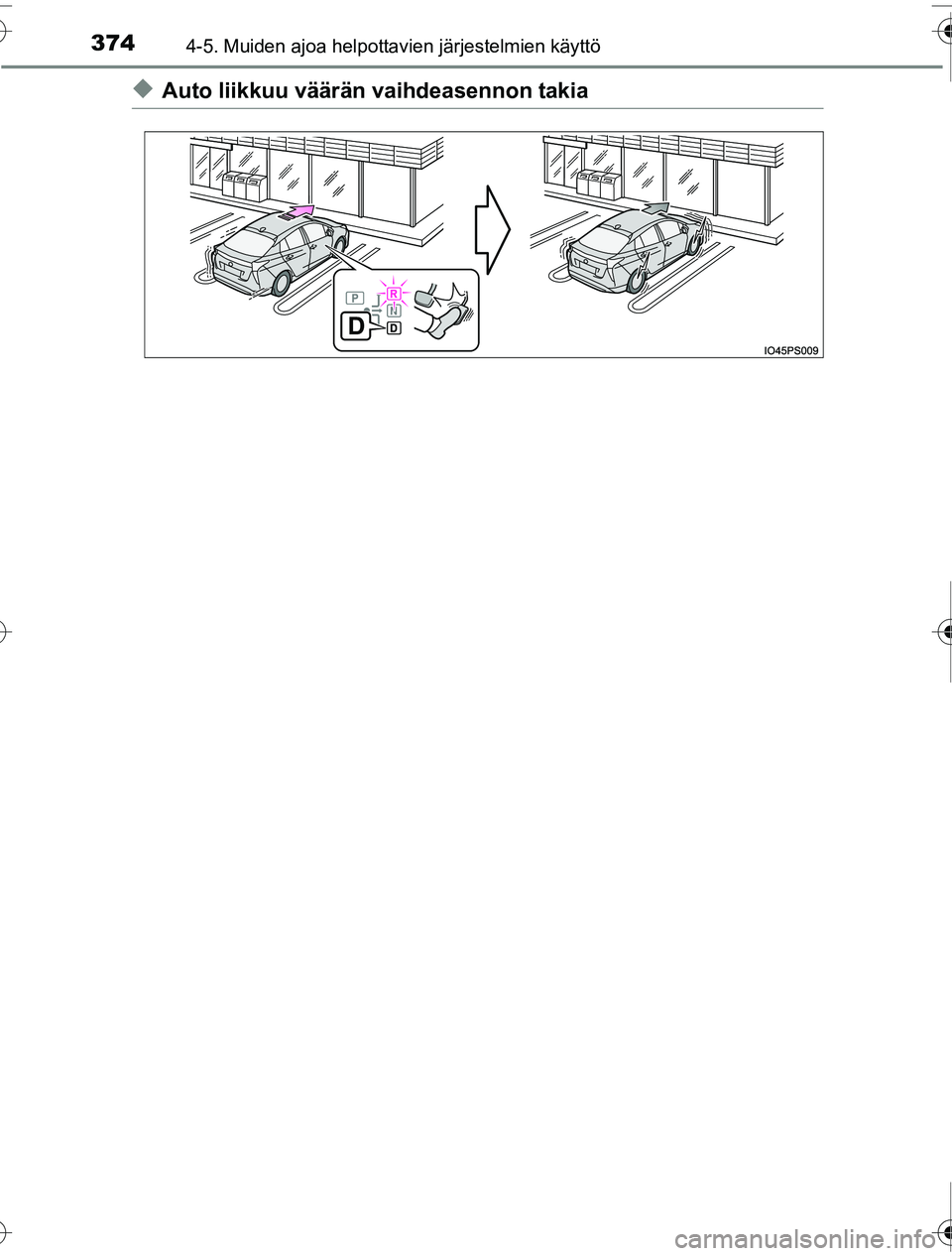

3744-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI
◆Auto liikkuu väärän vaihdeasennon takia
OM47A31FI.book Page 374 Friday, July 22, 2016 3:46 PM

3754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47A31FI
Etukulmien tunnistimet
Etuosan keskitunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet
Älykäs pysäköintitutka (ICS) voidaan kytkeä päälle ja pois päältä koh-
dassa ( →S. 142) monitoiminäytöllä.
Kun älykäs pysäköintitutka (ICS)
on pois päältä, älykkään pysäköin-
titutkan (ICS) OFF-merkkivalo
palaa.
Kun älykäs pysäköintitutka (ICS) kytketään pois päältä (OFF), järjestelmän
toiminta ei palaudu ennen kuin se kytketään takaisin päälle (ON) monitoi-
minäytön asetusnäytöstä. (Järjestelmän toiminta ei palaudu käynnistyspai-
niketta käytettäessä.)
Tunnistimien tyypit
1
2
3
4
Älykkään pysäköintitutkan (ICS) asetusten muuttaminen
OM47A31FI.book Page 375 Friday, July 22, 2016 3:46 PM

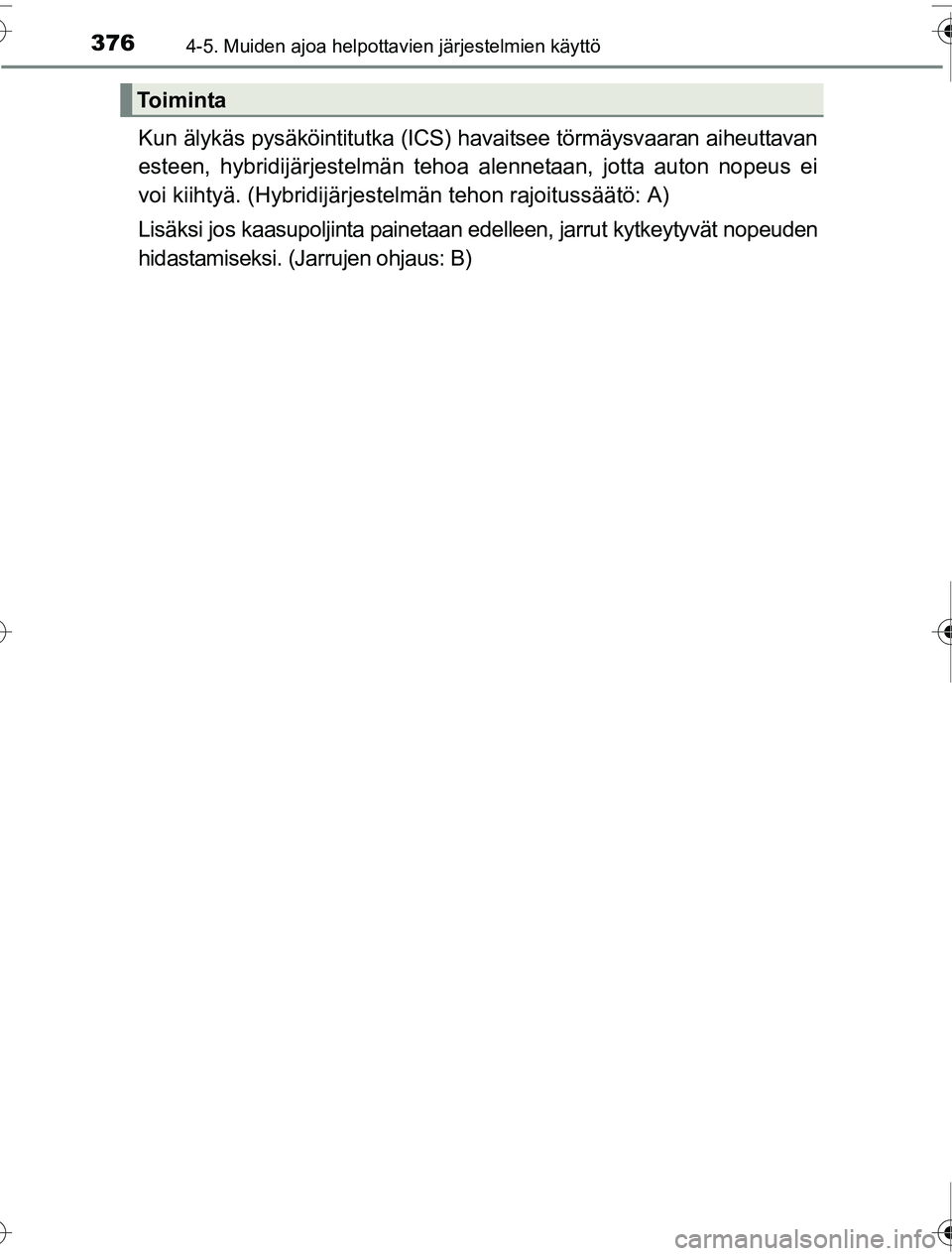

3764-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A31FI
Kun älykäs pysäköintitutka (ICS) havaitsee törmäysvaaran aiheuttavan
esteen, hybridijärjestelmän tehoa alennetaan, jotta auton nopeus ei
voi kiihtyä. (Hybridijärjeste lmän tehon rajoitussäätö: A)
Lisäksi jos kaasupoljinta painetaan edelleen, jarrut kytkeytyvät nopeuden
hidastamiseksi. (Jarrujen ohjaus: B)
Toiminta
OM47A31FI.book Page 376 Friday, July 22, 2016 3:46 PM
