2016 TOYOTA PRIUS Manuale duso (in Italian)

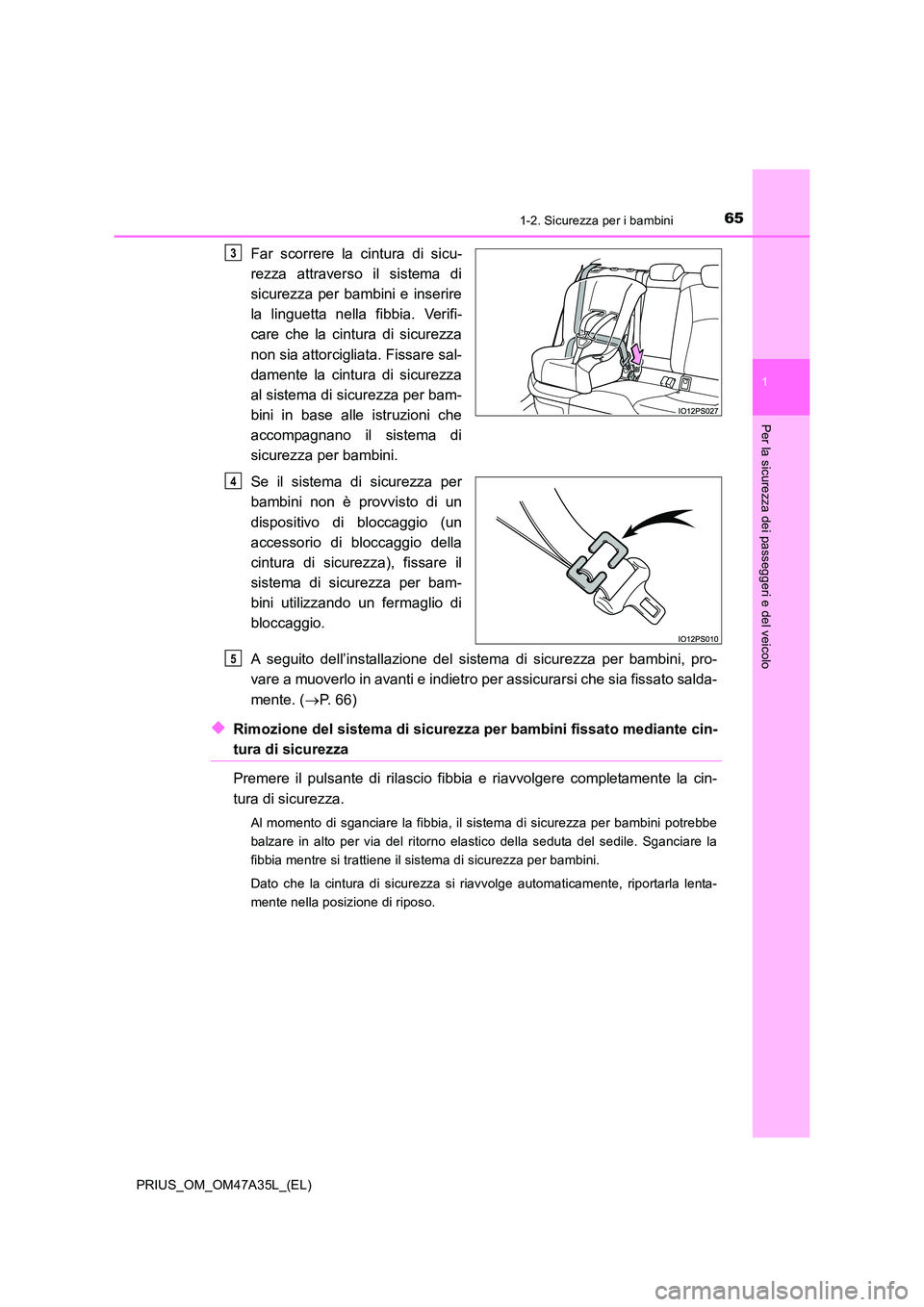

651-2. Sicurezza per i bambini
1
PRIUS_OM_OM47A35L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verifi-
care che la cintura di sicurezza
non sia attorcigliata. Fissare sal-
damente la cintura di sicurezza
al sistema di sicurezza per bam-
bini in base alle istruzioni che
accompagnano il sistema di
sicurezza per bambini.
Se il sistema di sicurezza per
bambini non è provvisto di un
dispositivo di bloccaggio (un
accessorio di bloccaggio della
cintura di sicurezza), fissare il
sistema di sicurezza per bam-
bini utilizzando un fermaglio di
bloccaggio.
A seguito dell’installazione del sistema di sicurezza per bambini, pro-
vare a muoverlo in avanti e indietro per assicurarsi che sia fissato salda-
mente. (→P. 66)
◆Rimozione del sistema di sicurezza per bambini fissato mediante cin-
tura di sicurezza
Premere il pulsante di rilascio fibbia e riavvolgere completamente la cin-
tura di sicurezza.
Al momento di sganciare la fibbia, il sistema di sicurezza per bambini potrebbe
balzare in alto per via del ritorno elastico della seduta del sedile. Sganciare la
fibbia mentre si trattiene il sistema di sicurezza per bambini.
Dato che la cintura di sicurezza si riavvolge automaticamente, riportarla lenta-
mente nella posizione di riposo.
3
4
5

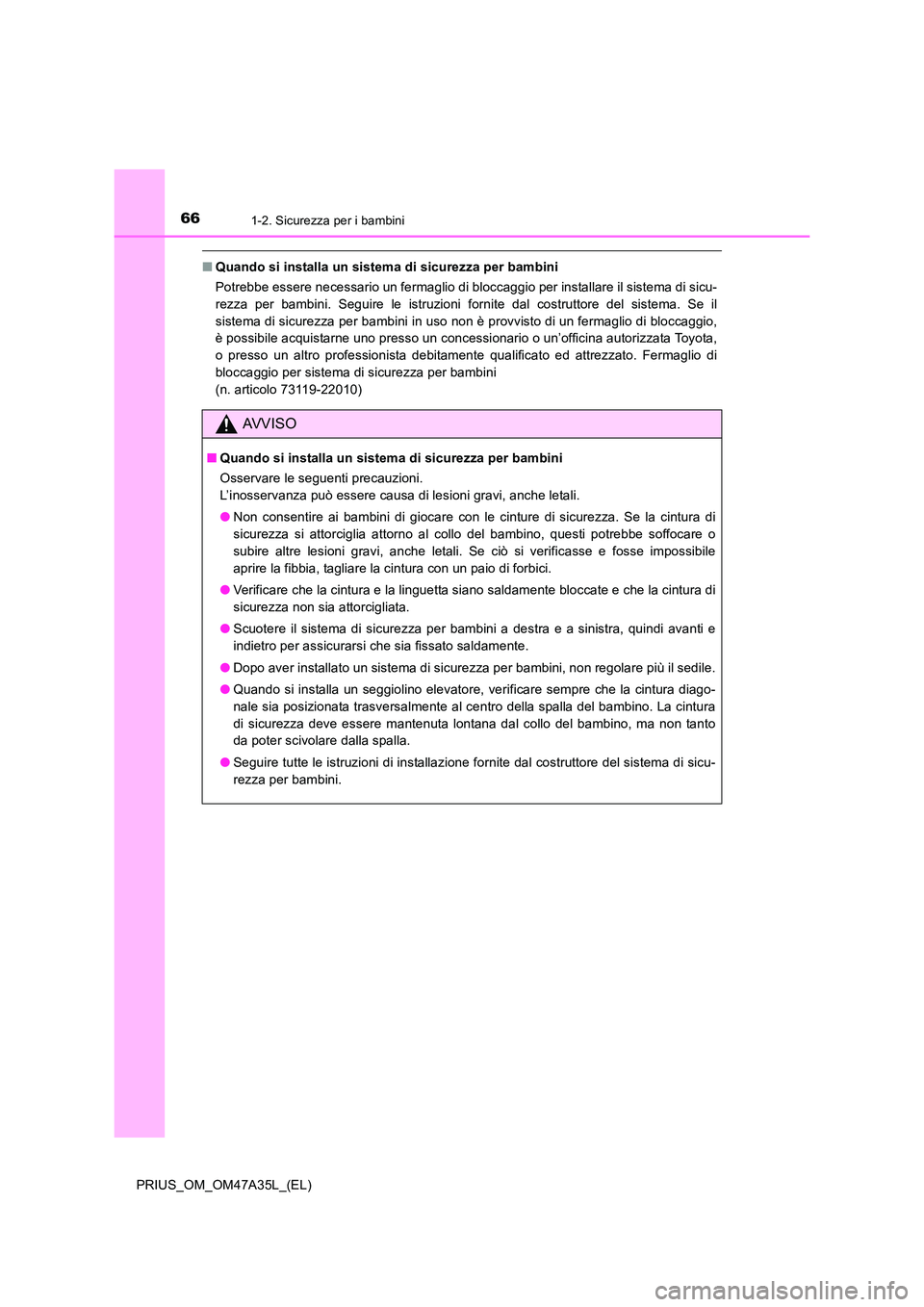

661-2. Sicurezza per i bambini
PRIUS_OM_OM47A35L_(EL)
■Quando si installa un sistema di sicurezza per bambini
Potrebbe essere necessario un fermaglio di bloccaggio per installare il sistema di sicu-
rezza per bambini. Seguire le istruzioni fornite dal costruttore del sistema. Se il
sistema di sicurezza per bambini in uso non è provvisto di un fermaglio di bloccaggio,
è possibile acquistarne uno presso un concessionario o un’officina autorizzata Toyota,
o presso un altro professionista debitamente qualificato ed attrezzato. Fermaglio di
bloccaggio per sistema di sicurezza per bambini
(n. articolo 73119-22010)
AVVISO
■Quando si installa un sistema di sicurezza per bambini
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
●Non consentire ai bambini di giocare con le cinture di sicurezza. Se la cintura di
sicurezza si attorciglia attorno al collo del bambino, questi potrebbe soffocare o
subire altre lesioni gravi, anche letali. Se ciò si verificasse e fosse impossibile
aprire la fibbia, tagliare la cintura con un paio di forbici.
● Verificare che la cintura e la linguetta siano saldamente bloccate e che la cintura di
sicurezza non sia attorcigliata.
● Scuotere il sistema di sicurezza per bambini a destra e a sinistra, quindi avanti e
indietro per assicurarsi che sia fissato saldamente.
● Dopo aver installato un sistema di sicurezza per bambini, non regolare più il sedile.
● Quando si installa un seggiolino elevatore, verificare sempre che la cintura diago-
nale sia posizionata trasversalmente al centro della spalla del bambino. La cintura
di sicurezza deve essere mantenuta lontana dal collo del bambino, ma non tanto
da poter scivolare dalla spalla.
● Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di sicu-
rezza per bambini.

671-2. Sicurezza per i bambini
1
PRIUS_OM_OM47A35L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Ancoraggi rigidi ISOFIX (sistema di sicurezza per bambini ISOFIX)
Per i sedili posteriori esterni sono
previsti degli ancoraggi inferiori.
(Sui sedili sono fissati dei simboli
che indicano la posizione degli
ancoraggi).
■Verifica del gruppo di pesi e della classe di misura per i sistemi di
sicurezza per bambini corrispondenti alla categoria ECE R44 ISOFIXVerificare il [gruppo di pesi] corrispondente in base al peso del bambino
(→ P. 55)
(Ad es. 1) Se il peso è 12 kg, [gruppo di pesi 0+]
(Ad es. 2) Se il peso è 15 kg, [gruppo di pesi I]
Verifica della classe di misura
Selezionare la classe di misura corrispondente al [gruppo di pesi] con-
trollato al passo consultando [Siste mi di sicurezza per bambini fissati
con attacco ISOFIX (ECE R44) - Tabella di compatibilità e dei sistemi di
sicurezza per bambini consigliati] ( →P. 68)
*.
(Ad es. 1) Se [gruppo di pesi 0+], la classe di misura corrispondente è [C], [D], [E].
(Ad es. 2) Se [gruppo di pesi I], la classe di misura corrispondente è [A],
[B], [B1], [C], [D].
*: Tuttavia, non si possono selezionare le voci dell’elenco contrassegnate con [X], nonostante siano in possesso della classe di misura corrispondente indicata
nella tabella di idoneità della [posizione sui sedili]. Inoltre, selezionare il prodotto
designato come [sistemi di sicurezza per bambini consigliati] ( →P. 6 9 ) , s e l a
voce dell’elenco è contrassegnata con [IL].
Sistema di sicurezza per bambini fissato con un ancoraggio rigido ISO-
FIX
1
2
1

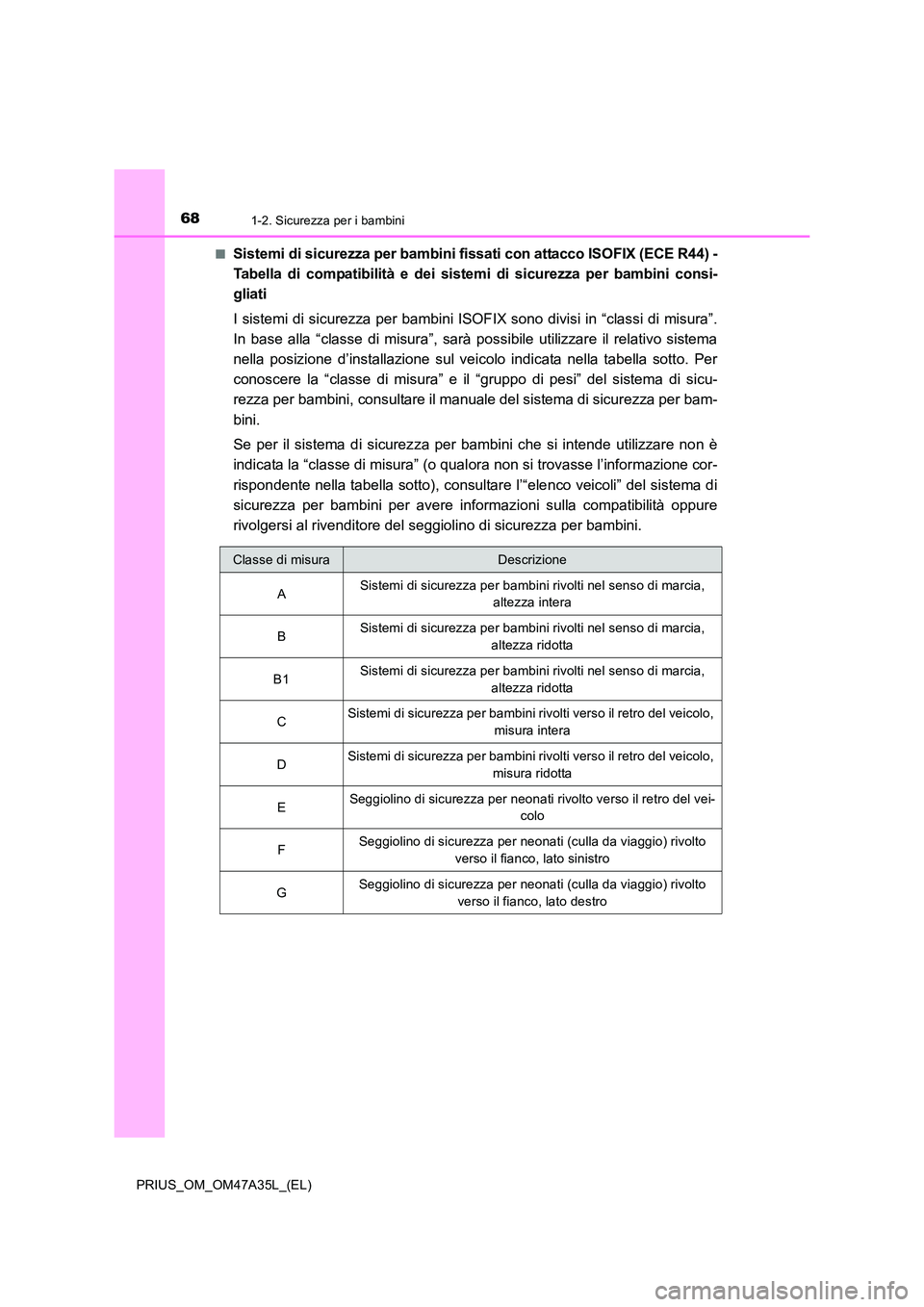

681-2. Sicurezza per i bambini
PRIUS_OM_OM47A35L_(EL)■
Sistemi di sicurezza per bambini fissati con attacco ISOFIX (ECE R44) -
Tabella di compatibilità e dei sistemi di sicurezza per bambini consi-
gliati
I sistemi di sicurezza per bambini ISOF
IX sono divisi in “classi di misura”.
In base alla “classe di misura”, sarà possibile utilizzare il relativo sistema
nella posizione d’installazione sul veicolo indicata nella tabella sotto. Per
conoscere la “classe di misura” e il “gruppo di pesi” del sistema di sicu-
rezza per bambini, consultare il manuale del sistema di sicurezza per bam-
bini.
Se per il sistema di sicurezza per bambini che si intende utilizzare non è
indicata la “classe di misura” (o qual ora non si trovasse l’informazione cor-
rispondente nella tabella sotto), consultare l’“elenco veicoli” del sistema di
sicurezza per bambini per avere informazioni sulla compatibilità oppure
rivolgersi al rivenditore del seggiolino di sicurezza per bambini.
Classe di misuraDescrizione
A Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza intera
B Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza ridotta
B1 Sistemi di sicurezza per bambini rivolti nel senso di marcia,
altezza ridotta
C Sistemi di sicurezza per bambini rivolti verso il retro del veicolo,
misura intera
D Sistemi di sicurezza per bambini rivolti verso il retro del veicolo,
misura ridotta
E Seggiolino di sicurezza per neonati rivolto verso il retro del vei-
colo
F Seggiolino di sicurezza per neonati (culla da viaggio) rivolto
verso il fianco, lato sinistro
G Seggiolino di sicurezza per neonati (culla da viaggio) rivolto
verso il fianco, lato destro

691-2. Sicurezza per i bambini
1
PRIUS_OM_OM47A35L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Legenda dei codici utilizzati nella tabella precedente:
X: posizione del sedile non idonea per i sistemi di sicurezza per bambiniISOFIX in questo gruppo di pesi e/o in questa classe di misura.
IUF: idonea per sistemi di sicurezza per bambini ISOFIX rivolti nel senso di marcia, di categoria “universale” , omologati per l’impiego in questo
gruppo di pesi.
IL: idonea per i sistemi di sicurezza per bambini ISOFIX delle categorie “veicoli specifici”, “limitati” o “semiuniversale” omologati per l’impiego
con questo gruppo di pesi.
*: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essererimosso, procedere in tal senso.
In caso contrario, spostarlo nella posizione più elevata.
Gruppi di pesiClasse di misura
Posizione di installazione
Sistemi di
sicurezza per
bambini
consigliatiSedile
anterioreSedile posteriore
Sedile del
passeg- gero
EsternoCentrale
Culla da
viaggio FX X X
—
GX X X
0
Fino a 10 kg EX IL X
“TOYOTA MINI”
“TOYOTA MIDI”
0+
Fino a 13 kg EX IL X
DX IL X
CX IL X
I
da 9 a 18 kg DX IL X
—
CX IL X
BX IUF
*
IL*X“TOYOTA MIDI”
B1 X IUF
*
IL*X“TOYOTA DUO+”
“TOYOTA MIDI”
AX IUF*
IL*X“TOYOTA MIDI”

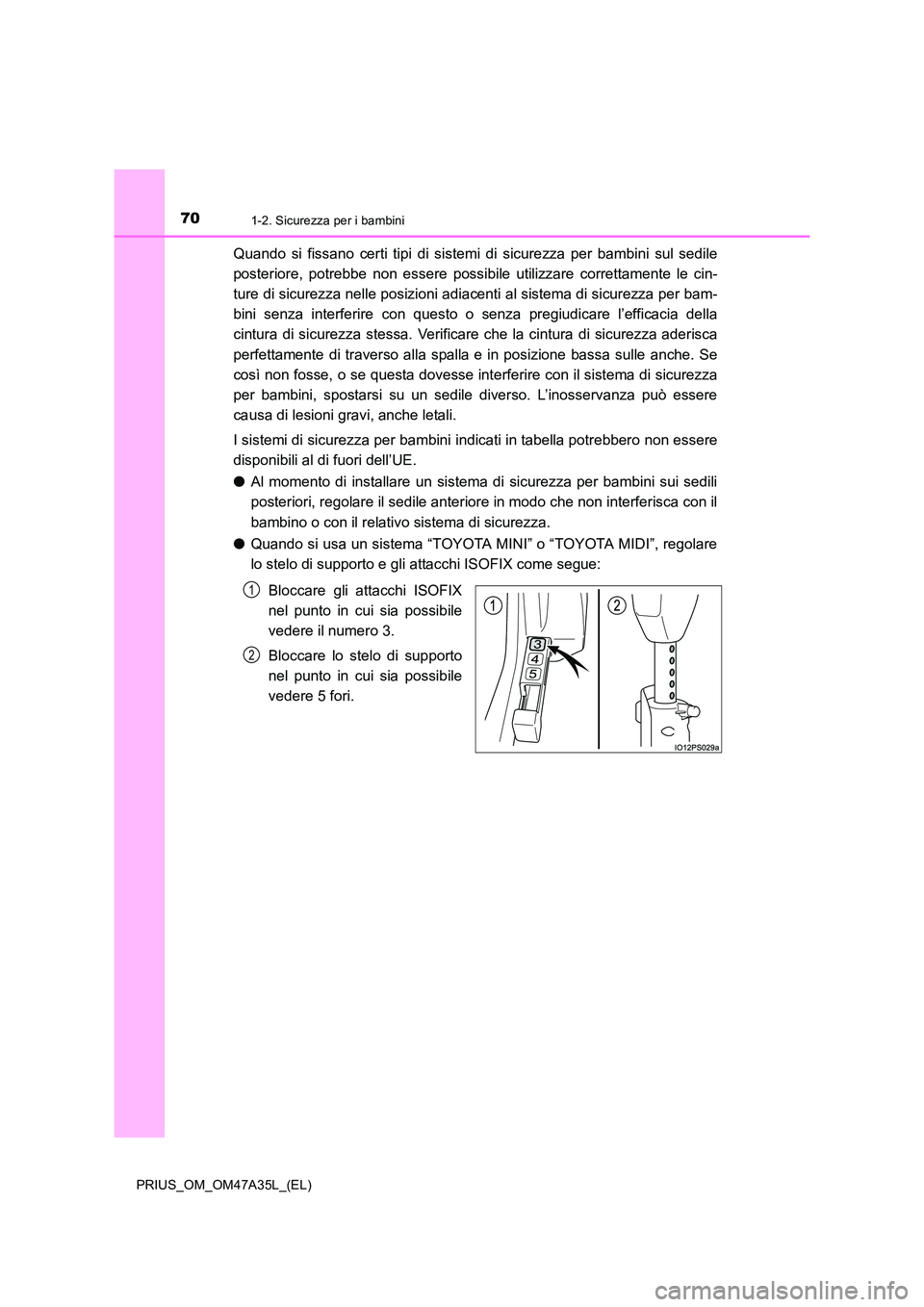

701-2. Sicurezza per i bambini
PRIUS_OM_OM47A35L_(EL)
Quando si fissano certi tipi di sistemi di sicurezza per bambini sul sedile
posteriore, potrebbe non essere possibile utilizzare correttamente le cin-
ture di sicurezza nelle posizioni adiacenti al sistema di sicurezza per bam-
bini senza interferire con questo o senza pregiudicare l’efficacia della
cintura di sicurezza stessa. Verificare che la cintura di sicurezza aderisca
perfettamente di traverso alla spalla e in posizione bassa sulle anche. Se
così non fosse, o se questa dovesse interferire con il sistema di sicurezza
per bambini, spostarsi su un sedile diverso. L’inosservanza può essere
causa di lesioni gravi, anche letali.
I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere
disponibili al di fuori dell’UE.
● Al momento di installare un sistema di sicurezza per bambini sui sedili
posteriori, regolare il sedile anteriore in modo che non interferisca con il
bambino o con il relativo sistema di sicurezza.
● Quando si usa un sistema “TOYOTA MINI” o “TOYOTA MIDI”, regolare
lo stelo di supporto e gli attacchi ISOFIX come segue:
Bloccare gli attacchi ISOFIX
nel punto in cui sia possibile
vedere il numero 3.
Bloccare lo stelo di supporto
nel punto in cui sia possibile
vedere 5 fori.
1
2

711-2. Sicurezza per i bambini
1
PRIUS_OM_OM47A35L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Sistemi di sicurezza per bambini i-Size fissati con attacco ISOFIX
(ECE R129) - Tabella di compatibilità
Se il sistema di sicurezza per bambini che si intende utilizzare appartiene
alla categoria “i-Size”, è possibile installarlo nelle posizioni indicate dalla
tabella i-U riportata sotto.
La categoria del sistema di sicurezza per bambini si trova sul manuale di
tale sistema.
Legenda dei codici utilizzati nella tabella precedente:
X: non adatto all’uso con i sistemi di sicurezza per bambini i-Size.
i-U: adatto per i sistemi di sicurezza per bambini “universali” i-Size rivolti nel
senso di marcia e verso il retro del veicolo.
*: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere rimosso, procedere in tal senso.
In caso contrario, spostarlo nella posizione più elevata.
Quando si fissano certi tipi di sistemi di sicurezza per bambini sul sedile
posteriore, potrebbe non essere possibile utilizzare correttamente le cin-
ture di sicurezza nelle posizioni adiacenti al sistema di sicurezza per bam-
bini senza interferire con questo o senza pregiudicare l’efficacia della
cintura di sicurezza stessa. Verificare che la cintura di sicurezza aderisca
perfettamente di traverso alla spalla e in posizione bassa sulle anche. Se
così non fosse, o se questa dovesse interferire con il sistema di sicurezza
per bambini, spostarsi su un sedile diverso. L’inosservanza può essere
causa di lesioni gravi, anche letali.
● Al momento di installare un sistema di sicurezza per bambini sui sedili
posteriori, regolare il sedile anteriore in modo che non interferisca con il
bambino o con il relativo sistema di sicurezza.
Posizione di installazione
Sedile anterioreSedile posteriore
Sedile del
passeggeroEsternoCentrale
Sistemi di
sicurezza per
bambini i-Size
Xi-U*X

721-2. Sicurezza per i bambini
PRIUS_OM_OM47A35L_(EL)■
Installazione con ancoraggio rigido ISOFIX (sistema di sicurezza per
bambini ISOFIX)
Installare il sistema di sicurezza per bambini seguendo il manuale d’uso
fornito in dotazione con il sistema di sicurezza per bambini.
Se il poggiatesta interferisce con l’installazione del sistema di sicurezza
per bambini e può essere rimosso, procedere in tal senso. Altrimenti,
portare il poggiatesta nella posizione più elevata. ( →P. 212)
Rimuovere le coperture degli
ancoraggi e installare il sistema
di sicurezza per bambini sul
sedile.
Le barre sono installate dietro le
coperture degli ancoraggi.
A seguito dell’installazione del sistema di sicurezza per bambini, pro-
vare a muoverlo in avanti e indietro per assicurarsi che sia fissato salda-
mente. ( →P. 66)
1
2
AVVISO
■ Quando si installa un sistema di sicurezza per bambini
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
●Dopo aver installato un sistema di sicurezza per bambini, non regolare più il sedile.
● Quando si utilizzano gli ancoraggi inferiori, verificare che attorno a questi non vi
siano corpi estranei e che la cintura di sicurezza non sia impigliata dietro il sistema
di sicurezza per bambini.
● Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di sicu-
rezza per bambini.
3
