5456-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
Estrarre l’estremità del gommino
del tergicristallo dalla fessura,
quindi estrarre il resto del gom-
mino del tergicristallo.
Per installare un nuovo gom-
mino del tergicristallo, eseguire
la procedura in senso inverso.
Al termine del montaggio, control-
lare che l’estremità del gommino del
tergicristallo sia inserita a fondo fino
all’estremità del cappuccio.
Far scorrere il cappuccio della
testa del braccio del tergilunotto.
Spostare la spazzola del tergicri-
stallo fino a quando si sente un clic
ed è possibile sganciare la griffa,
quindi rimuovere la spazzola dal
braccio tergicristallo.
2
3
Tergilunotto
1
2

5466-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

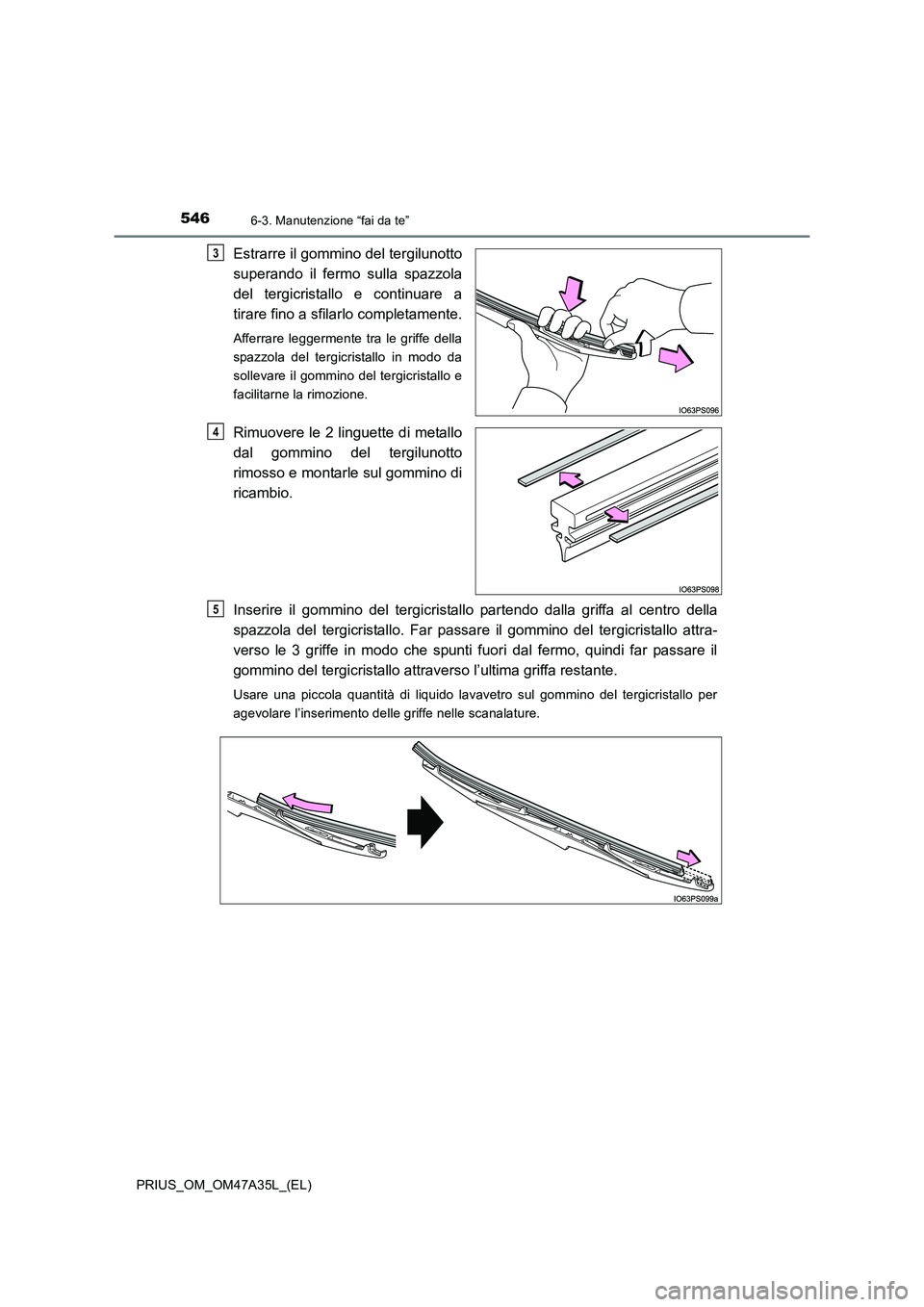

Estrarre il gommino del tergilunotto
superando il fermo sulla spazzola
del tergicristallo e continuare a
tirare fino a sfilarlo completamente.
Afferrare leggermente tra le griffe della
spazzola del tergicristallo in modo da
sollevare il gommino del tergicristallo e
facilitarne la rimozione.
Rimuovere le 2 linguette di metallo
dal gommino del tergilunotto
rimosso e montarle sul gommino di
ricambio.
Inserire il gommino del tergicristallo partendo dalla griffa al centro della
spazzola del tergicristallo. Far passare il gommino del tergicristallo attra-
verso le 3 griffe in modo che spunti fuori dal fermo, quindi far passare il
gommino del tergicristallo attraverso l’ultima griffa restante.
Usare una piccola quantità di liquido lavavetro sul gommino del tergicristallo per
agevolare l’inserimento delle griffe nelle scanalature.
3
4
5

5476-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
Controllare che le griffe della spaz-
zola del tergicristallo siano inserite
nelle scanalature del gommino del
tergicristallo.• Se le griffe della spazzola del
tergicristallo non sono inserite
nelle scanalature del gommino
del tergicristallo, afferrare il
gommino del tergicristallo e farlo
scorrere avanti e indietro
diverse volte in modo da inserire
le griffe nelle scanalature.
• Sollevare leggermente la parte centrale del gommino del tergicristallo per facilitare lo scorrimento del gommino.
Per installare una spazzola tergicristallo, invertire la procedura indicata nei
punti 1 e 2.
Dopo aver montato la spazzola del tergicristallo, verificare che il collegamento sia
bloccato.
■ Manipolazione della spazzola del tergicristallo e del gommino del tergicristallo
Un’errata manipolazione potrebbe causare danni alle spazzole del tergicristallo o al
gommino del tergicristallo. In caso di dubbi sulla sostituzione delle spazzole del tergi-
cristallo o del gommino del tergicristallo, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
■ Cappuccio della spazzola del tergicristallo anteriore
Il cappuccio non può essere rimosso poiché è incorporato nella spazzola del tergicri-
stallo anteriore.
6
AVVISO
●Fare attenzione a non danneggiare le griffe quando si sostituiscono i tergicristalli.
● Dopo aver rimosso la spazzola del tergicristallo dal braccio tergicristallo, posizio-
nare un panno o simile tra il cristallo portellone posteriore e il braccio tergicristallo
per impedire danni al cristallo portellone posteriore.
● Fare attenzione a non tirare eccessivamente il gommino del tergicristallo o a defor-
marne le linguette di metallo.
7

5486-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

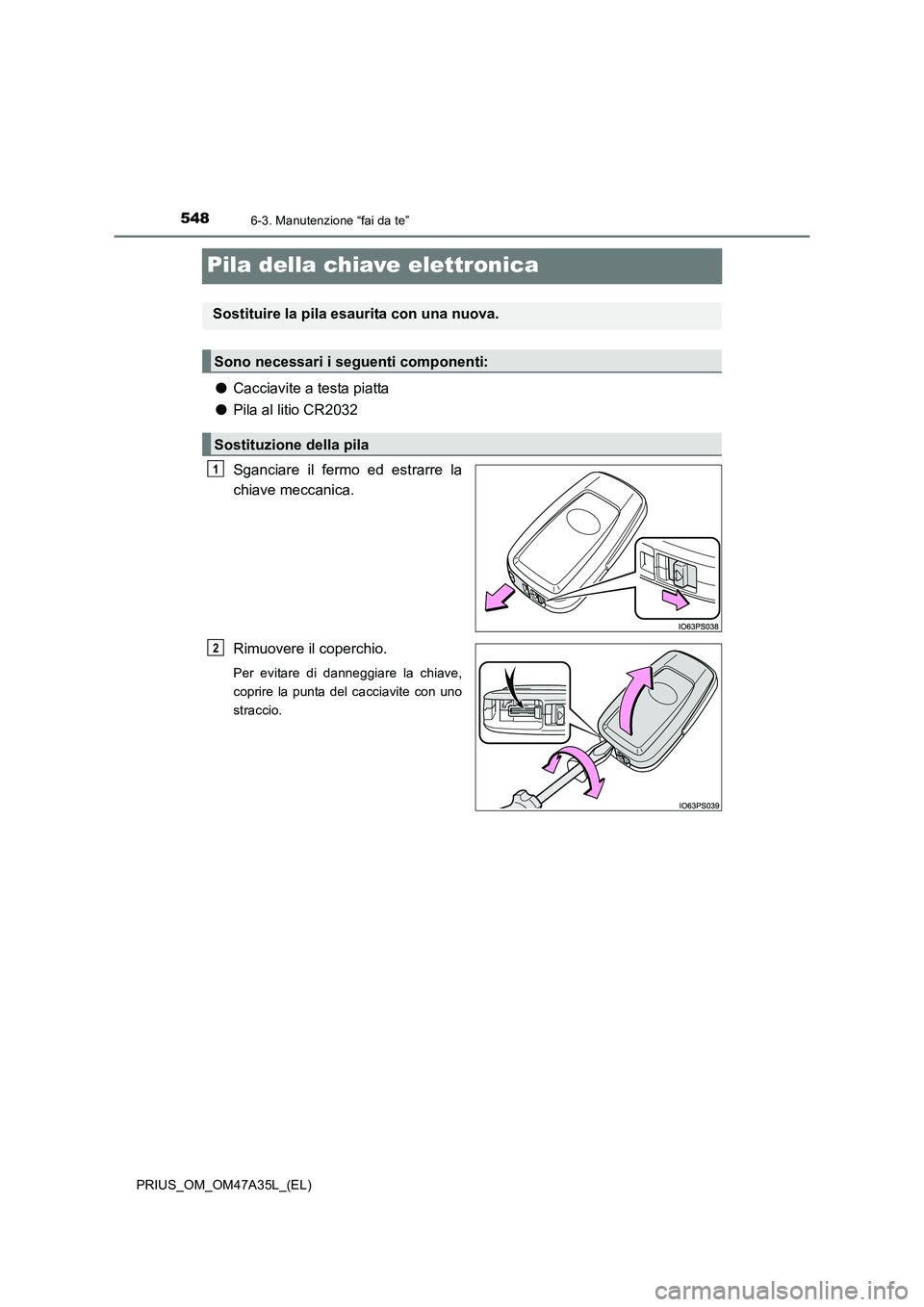

Pila della chiave elettronica
●Cacciavite a testa piatta
● Pila al litio CR2032
Sganciare il fermo ed estrarre la
chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2

5496-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la batteria poiché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da rendere visibile
la batteria come mostrato nella figura.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Usare una pila al litio CR2032
●Le pile possono essere acquistate presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato, un
negozio di elettronica o un negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure pile di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio di azione verrà ridotto.
3
4

5506-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

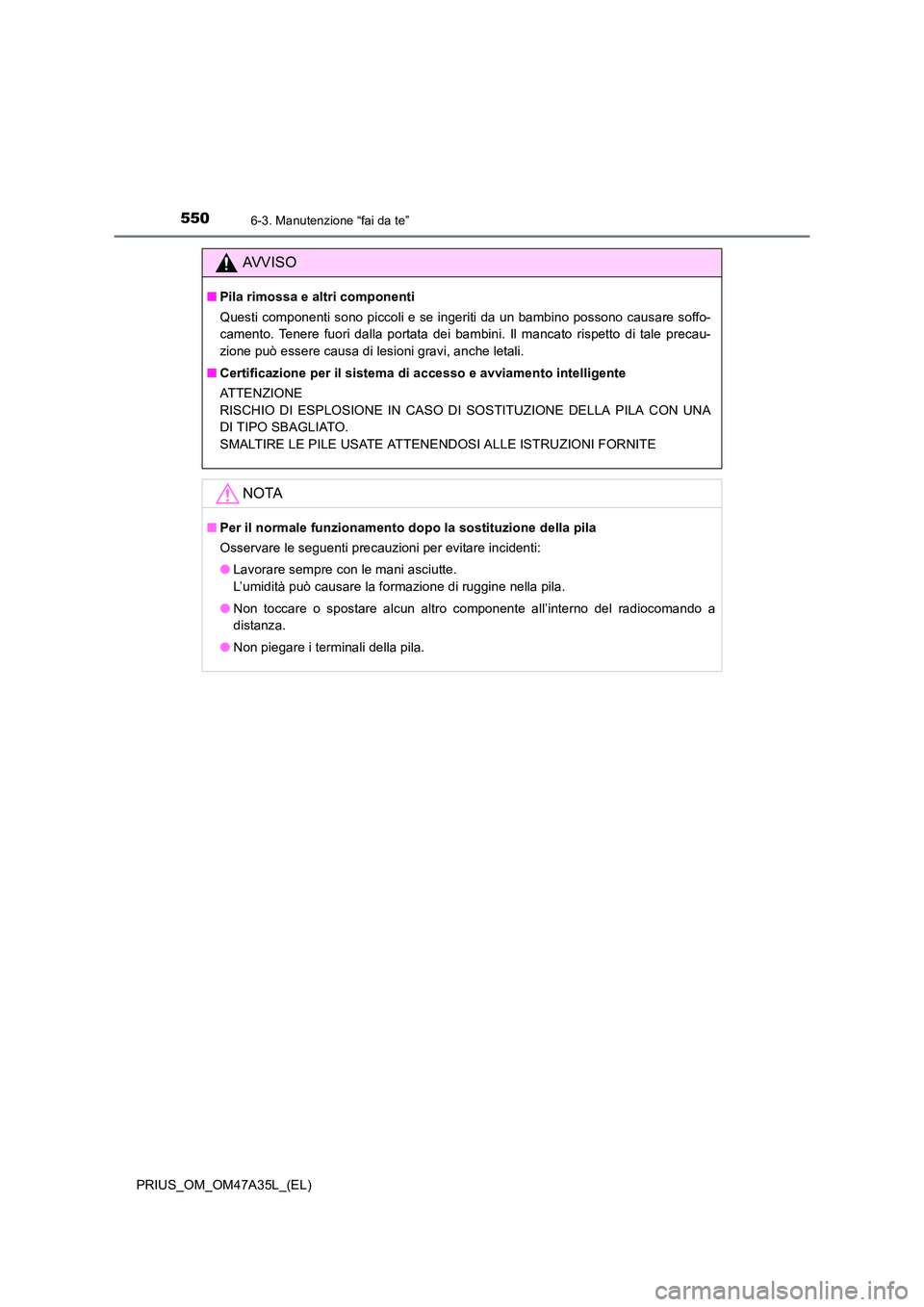

AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. Il mancato rispetto di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

5516-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

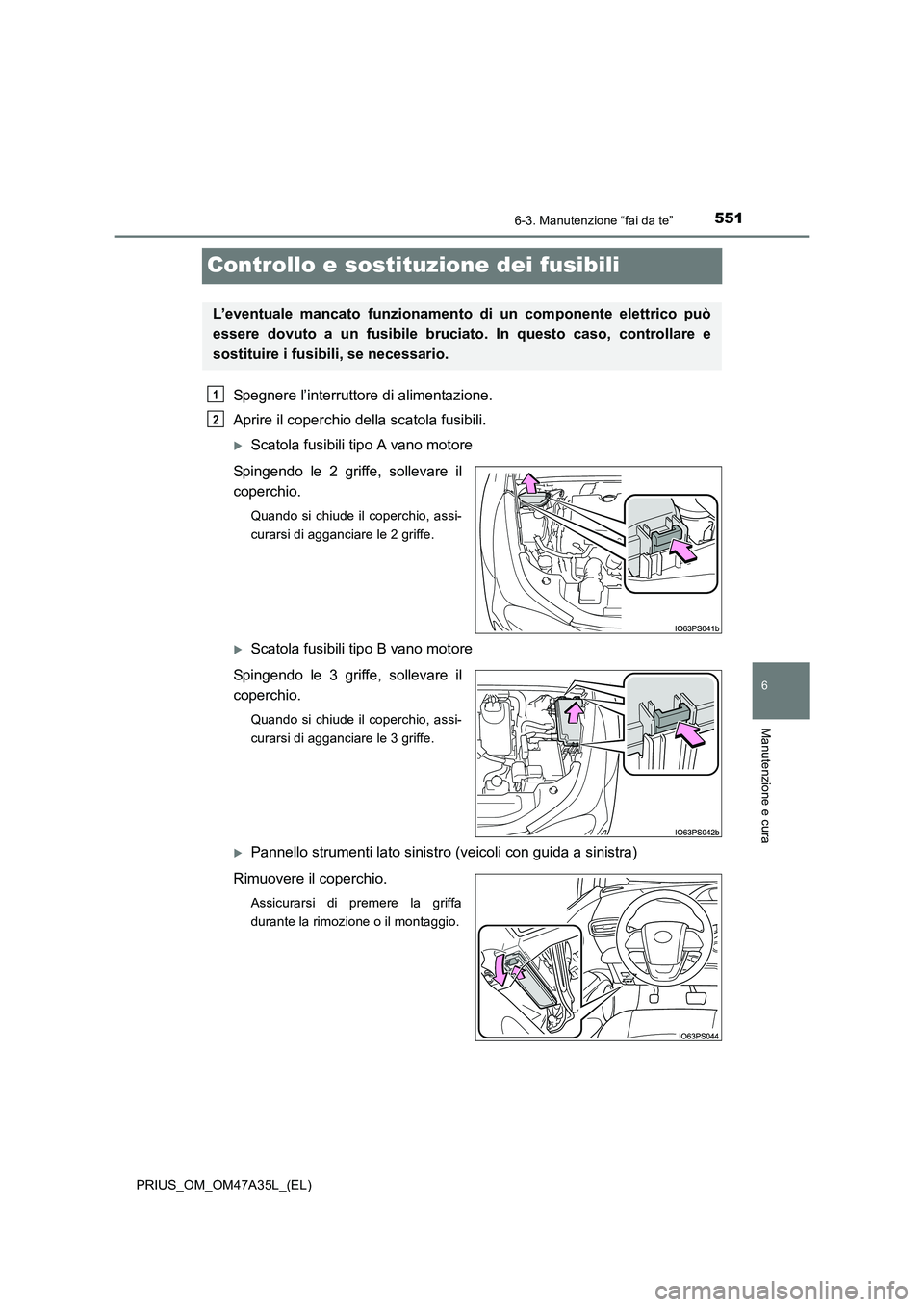

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
XScatola fusibili tipo A vano motore
Spingendo le 2 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 2 griffe.
XScatola fusibili tipo B vano motore
Spingendo le 3 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 3 griffe.
XPannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchio.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, se necessario.
1
2

5526-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

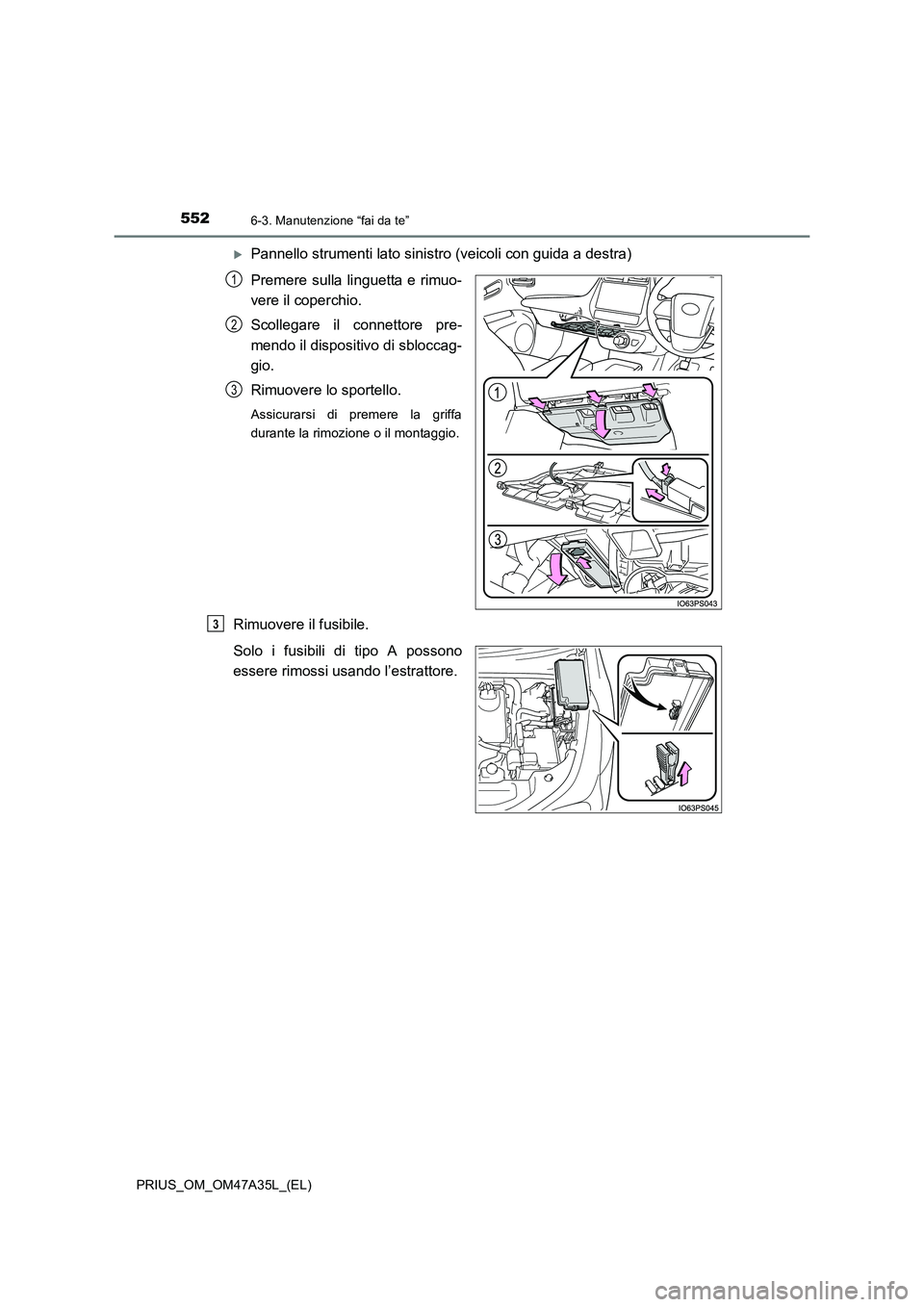

XPannello strumenti lato sinistro (veicoli con guida a destra)
Premere sulla linguetta e rimuo-
vere il coperchio.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Rimuovere lo sportello.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
1
2
3
3
