2016 TOYOTA PRIUS Manuale duso (in Italian)

5056-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
Precauzioni da osser vare durante la manutenzione
“fai da te”
Se si esegue personalmente la manutenzione del veicolo, assicurarsi di
seguire le procedure corrette illustrate nelle sezioni seguenti.
ElementiParti e attrezzi
Stato della batteria
da 12 volt (→P. 518) • Acqua calda
• Bicarbonato di sodio• Grasso
• Chiave convenzionale (per bulloni dei morsetti del termi- nale)
• Acqua distillata
Livello refrigerante
del motore/dell’unità
di gestione elettrica
( → P. 515) • “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o refrigerante simile di alta qualità, a
base di glicole etilenico, che non contenga silicato,
ammina, nitriti e borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata.
Il “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) è premiscelato con il 50 % di refrigerante
e il 50 % di acqua deionizzata.
• Imbuto (usato solo per aggiungere refrigerante)
Livello olio motore
(→ P. 512)
• “Toyota Genuine Motor Oil” (olio motore originale Toyota) o
equivalente
• Straccio o carta
• Imbuto (usato solo per aggiungere olio motore)
Fusibili ( →P. 551)• Fusibile con medesimo amperaggio dell’originale
Lampadine
(→ P. 555)
• Lampadina con lo stesso codice e caratteristiche di
potenza dell’originale
• Cacciavite a stella
• Cacciavite a testa piatta•Chiave
Radiatore e
condensatore
(→ P. 517)

Pressione di
gonfiaggio
pneumatici
(→ P. 536)• Manometro per la pressione degli pneumatici
• Sorgente di aria compressa
Liquido lavavetro
(→ P. 521)
• Acqua o liquido lavavetro contenente antigelo (per il peri-
odo invernale)
• Imbuto (usato solo per aggiungere acqua o liquido lavave-
tro)

5066-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi sul vano motore
●Assicurarsi che la spia dell’interruttore di alimentazione e la spia “READY” siano
entrambe spente.
● Tenere la mani, gli indumenti e gli attrezzi lontani dalla ventola in movimento.
● Evitare di toccare il motore, l’unità di gestione elettrica, il radiatore, il collettore di
scarico, ecc. subito dopo la guida, perché potrebbero raggiungere temperature
molto elevate. Anche l’olio e altri liquidi possono essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta e
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità del carburante. I
vapori del carburante sono infiammabili.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con mani
oppure occhi, lavare subito abbondantemente la parte interessata con acqua
pulita. Se i disturbi persistono, consultare un medico.
■ Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia
Assicurarsi che l’interruttore di alimentazione sia spento.
Con l’interruttore di alimentazione posizionato sulla modalità ON, le ventole elettri-
che di raffreddamento possono avviarsi automaticamente se l’aria condizionata è
attivata e/o la temperatura del refrigerante è elevata. ( →P. 517)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.

5076-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
NOTA
■In caso di rimozione del filtro dell’aria
L’eventuale guida con il filtro dell’aria rimosso può causare un’eccessiva usura del
motore dovuta alle particelle di sporco presenti nell’aria.
■ Se il livello del liquido freni è alto o basso
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.

5086-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Tirare la leva del gancio ausiliario
verso sinistra e sollevare il cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3

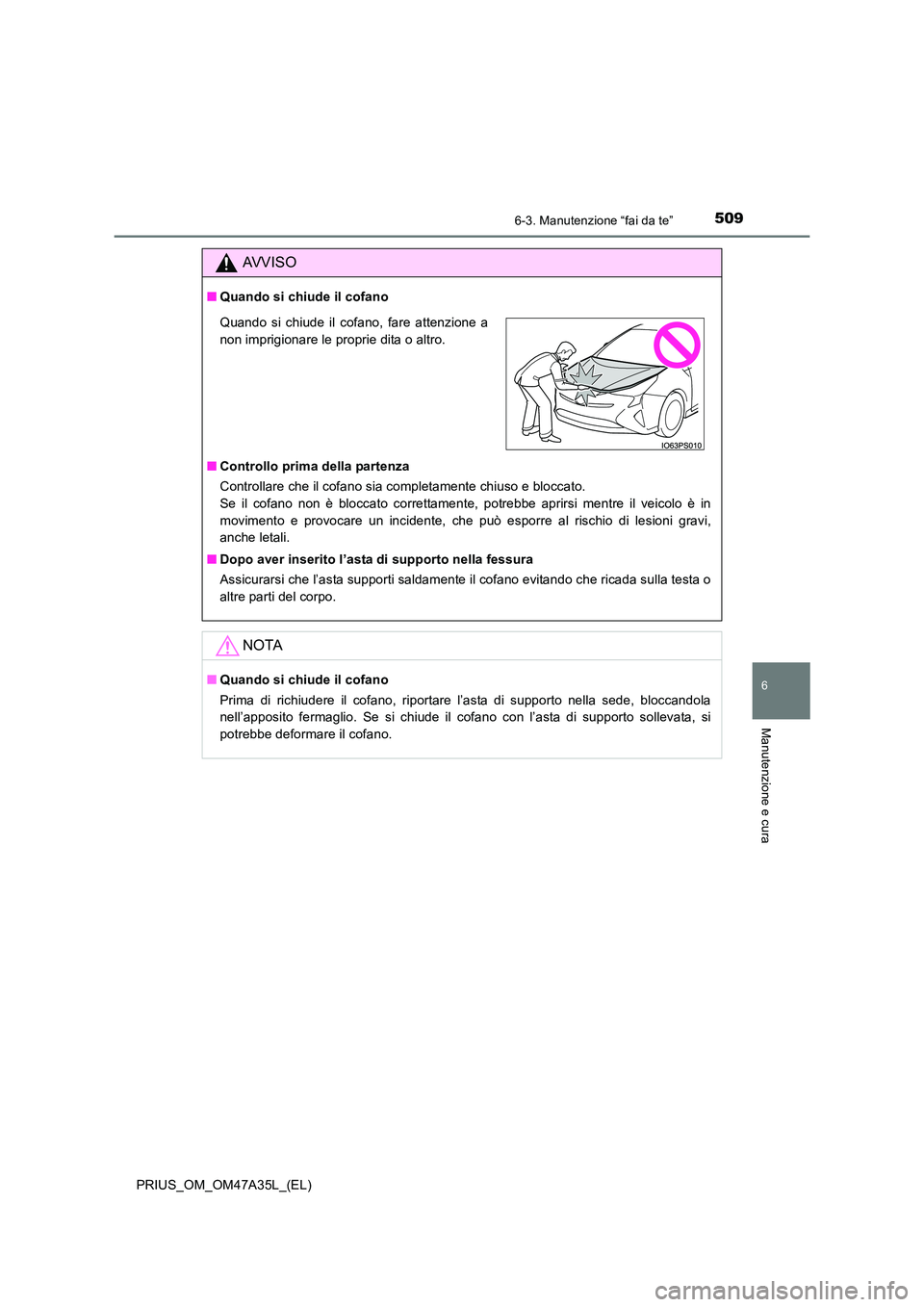

5096-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura
AVVISO
■Quando si chiude il cofano
■ Controllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può esporre al rischio di lesioni gravi,
anche letali.
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, riportare l’asta di supporto nella sede, bloccandola
nell’apposito fermaglio. Se si chiude il cofano con l’asta di supporto sollevata, si
potrebbe deformare il cofano.
Quando si chiude il cofano, fare attenzione a
non imprigionare le proprie dita o altro.

5106-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

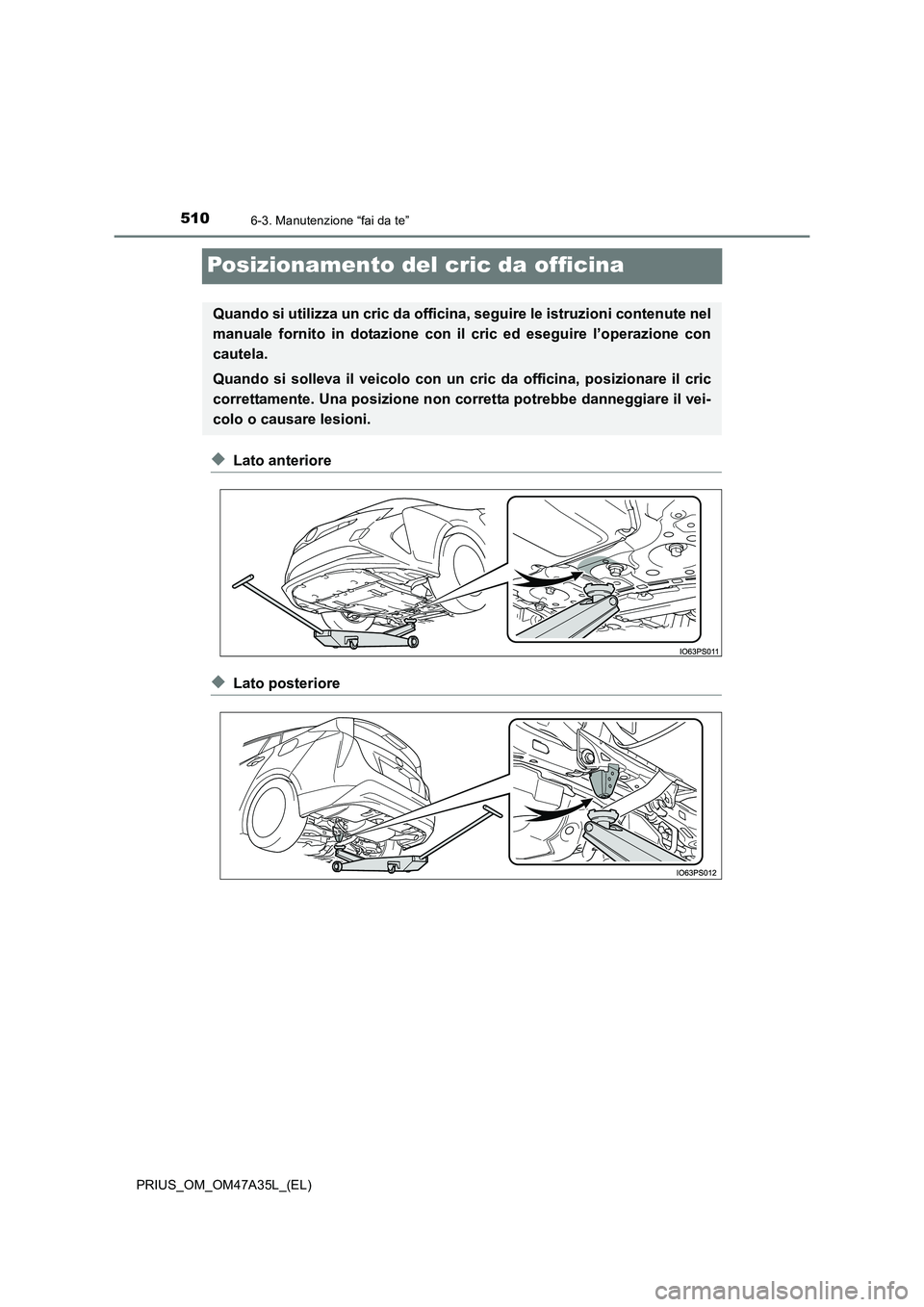

Posizionamento del cric da officina
◆Lato anteriore
◆Lato posteriore
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionare il cric
correttamente. Una posizione non corretta potrebbe danneggiare il vei-
colo o causare lesioni.

5116-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

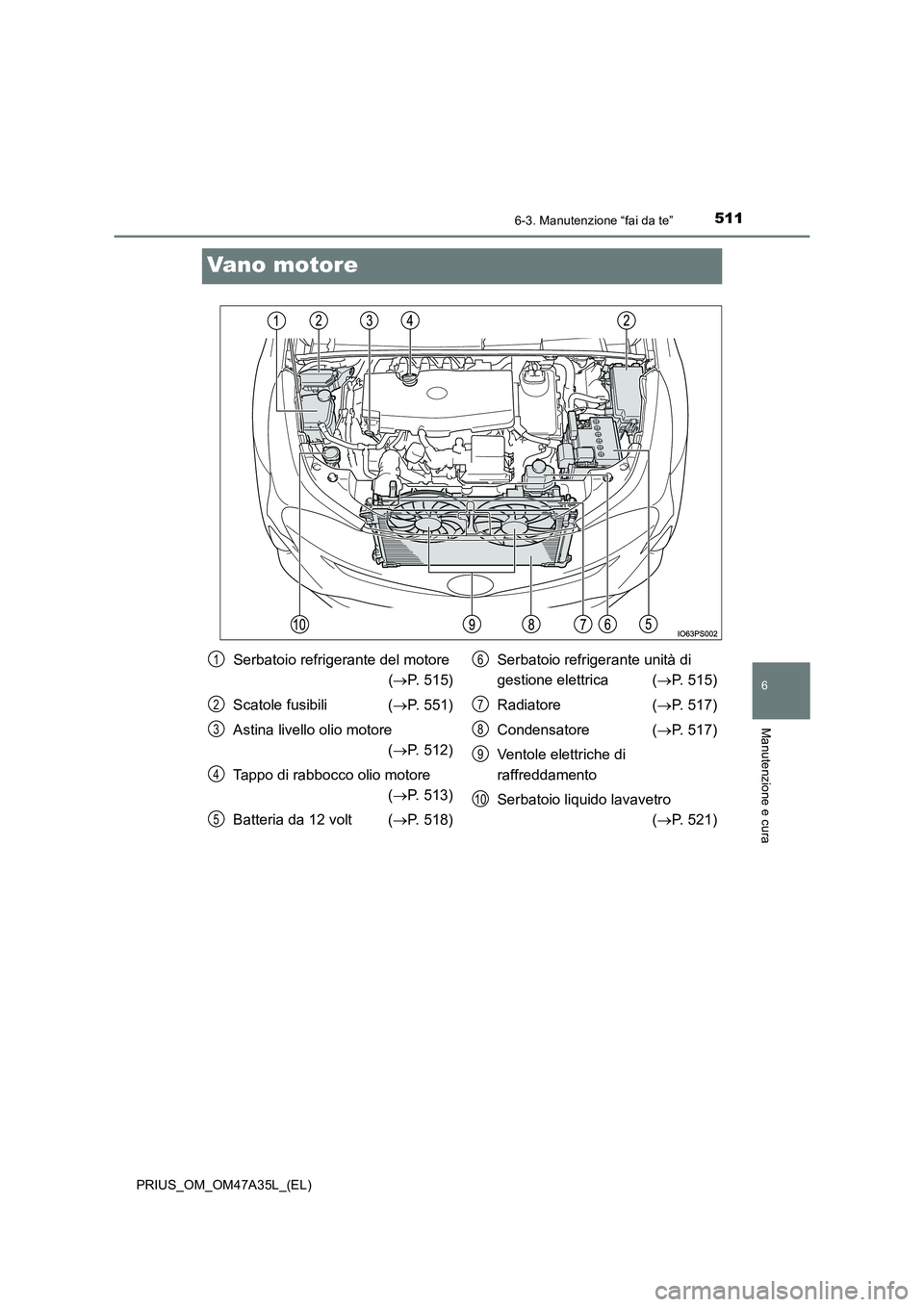

Vano motore
Serbatoio refrigerante del motore (→ P. 515)
Scatole fusibili ( →P. 551)
Astina livello olio motore (→ P. 512)
Tappo di rabbocco olio motore (→ P. 513)
Batteria da 12 volt ( →P. 518) Serbatoio refrigerante unità di
gestione elettrica (
→P. 515)
Radiatore ( →P. 517)
Condensatore ( →P. 517)
Ventole elettriche di
raffreddamento
Serbatoio liquido lavavetro (→ P. 521)1
2
3
4
5
6
7
8
9
10

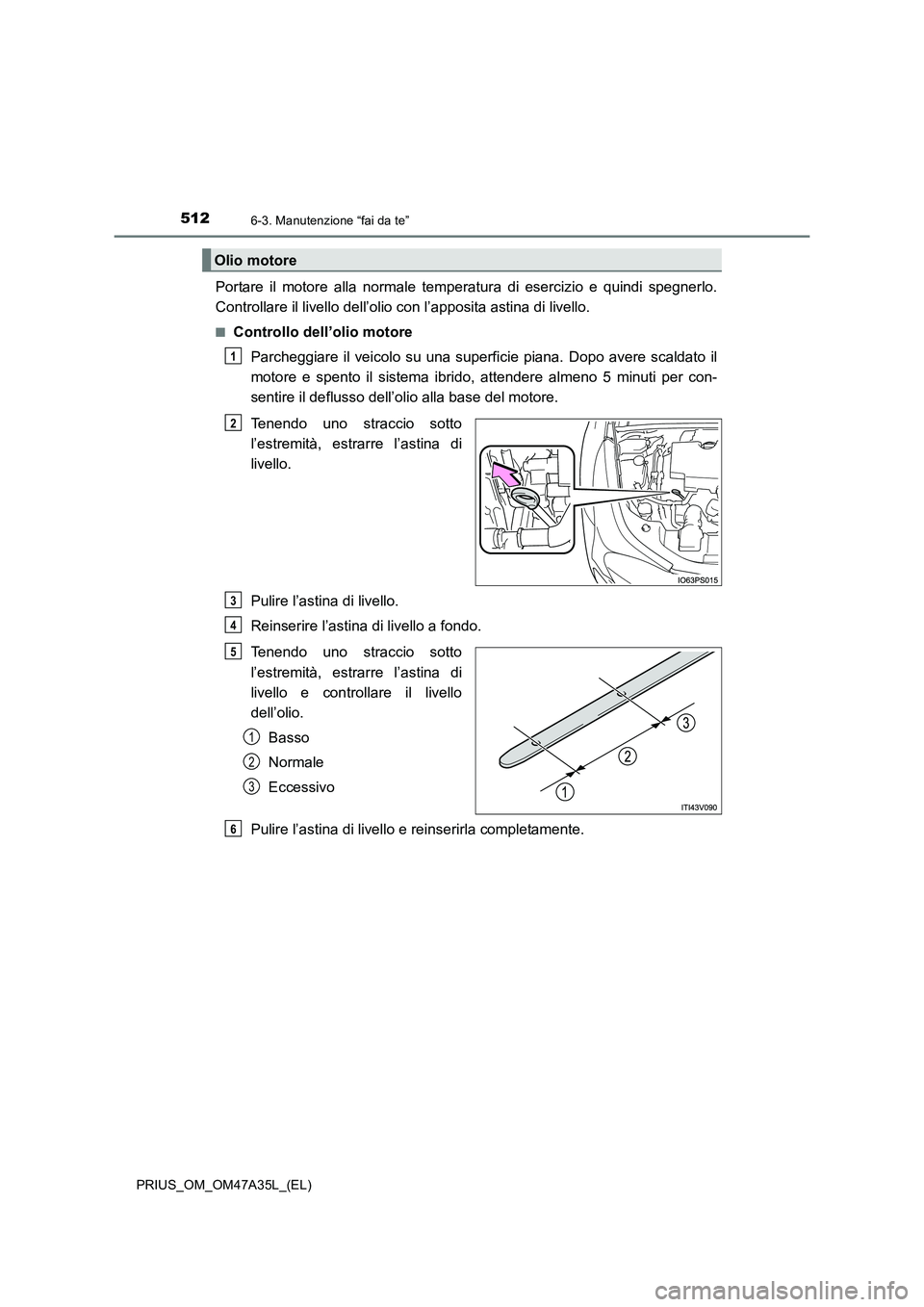

5126-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina di livello.
■Controllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Dopo avere scaldato il
motore e spento il sistema ibrido, attendere almeno 5 minuti per con-
sentire il deflusso dell’olio alla base del motore.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello.
Pulire l’astina di livello.
Reinserire l’astina di livello a fondo.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello e controllare il livello
dell’olio.
Basso
Normale
Eccessivo
Pulire l’astina di livello e reinserirla completamente.
Olio motore
1
2
3
4
5
1
2
3
6
