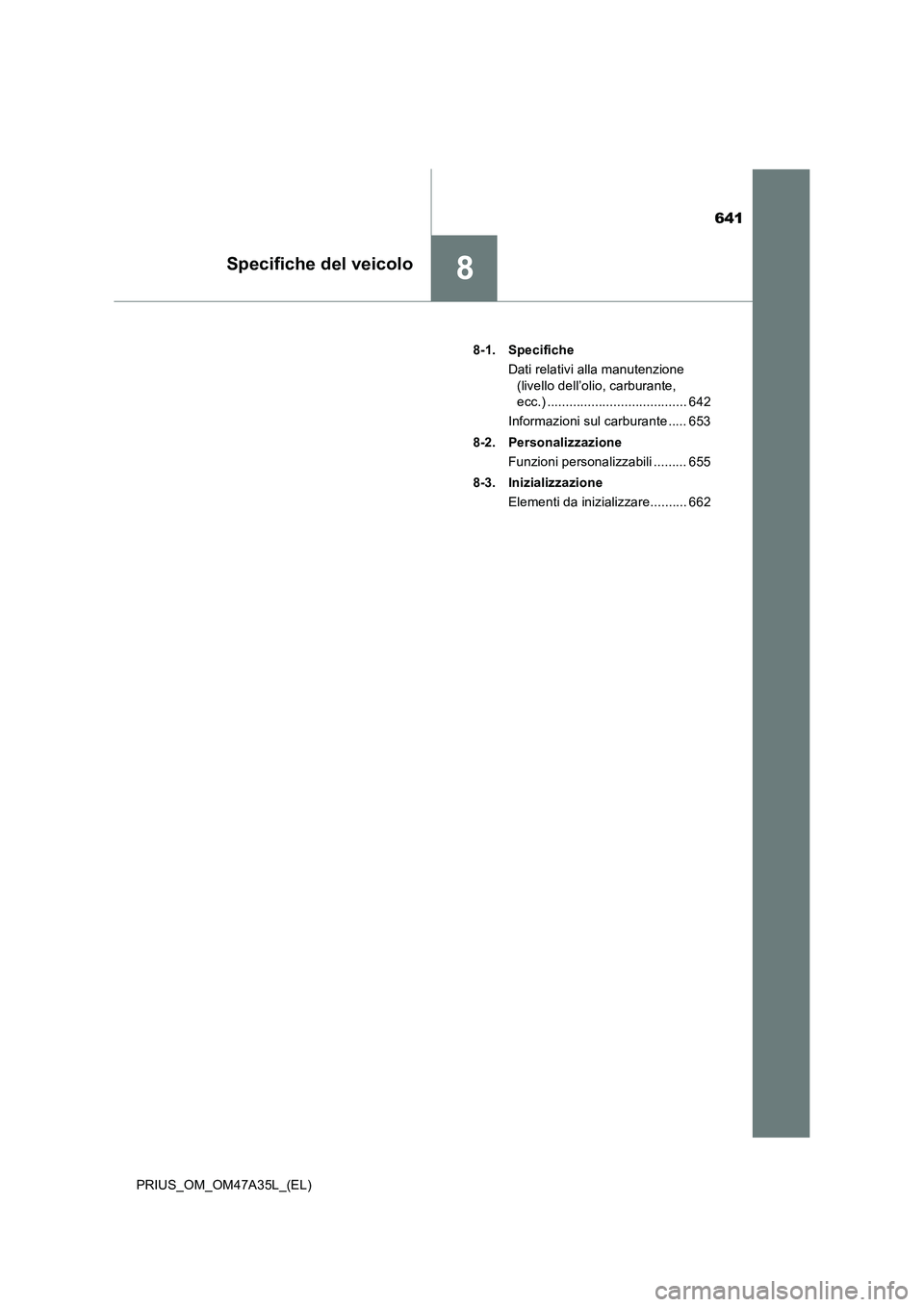

2016 TOYOTA PRIUS Manuale duso (in Italian)

641
8Specifiche del veicolo
PRIUS_OM_OM47A35L_(EL)8-1. Specifiche
Dati relativi alla manutenzione (livello dell’olio, carburante,
ecc.) ...................................... 642
Informazioni sul carburante ..... 653
8-2. Personalizzazione Funzioni personalizzabili ......... 655
8-3. Inizializzazione Elementi da inizializzare.......... 662

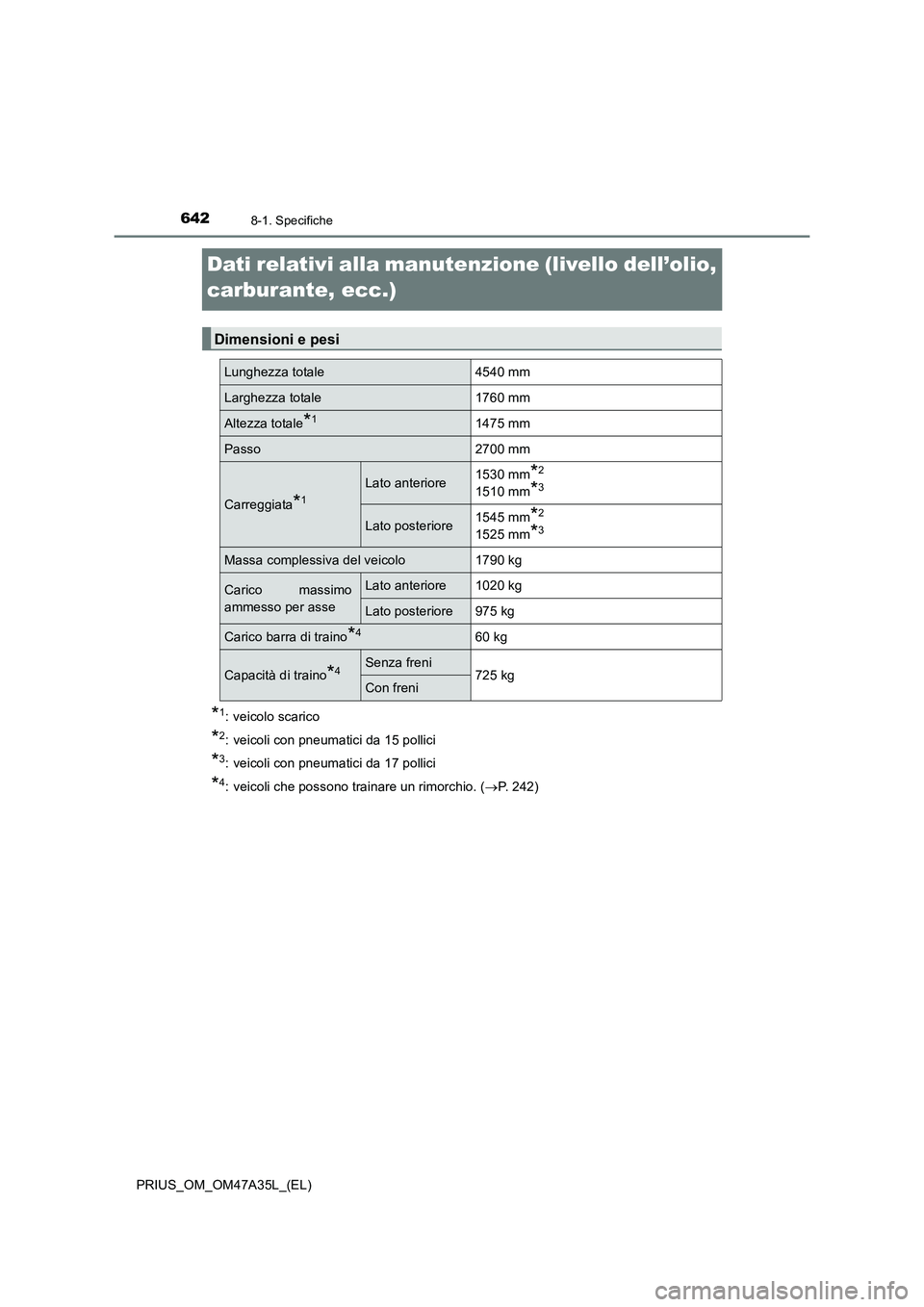

6428-1. Specifiche
PRIUS_OM_OM47A35L_(EL)
Dati relativi alla manutenzione (livello dell’olio,
carburante, ecc.)*
1: veicolo scarico
*2: veicoli con pneumatici da 15 pollici
*3: veicoli con pneumatici da 17 pollici
*4: veicoli che possono trainare un rimorchio. ( →P. 242)
Dimensioni e pesi
Lunghezza totale4540 mm
Larghezza totale1760 mm
Altezza totale*11475 mm
Passo2700 mm
Carreggiata*1
Lato anteriore1530 mm*2
1510 mm*3
Lato posteriore1545 mm*2
1525 mm*3
Massa complessiva del veicolo1790 kg
Carico massimo
ammesso per asseLato anteriore1020 kg
Lato posteriore975 kg
Carico barra di traino*460 kg
Capacità di traino*4Senza freni725 kgCon freni

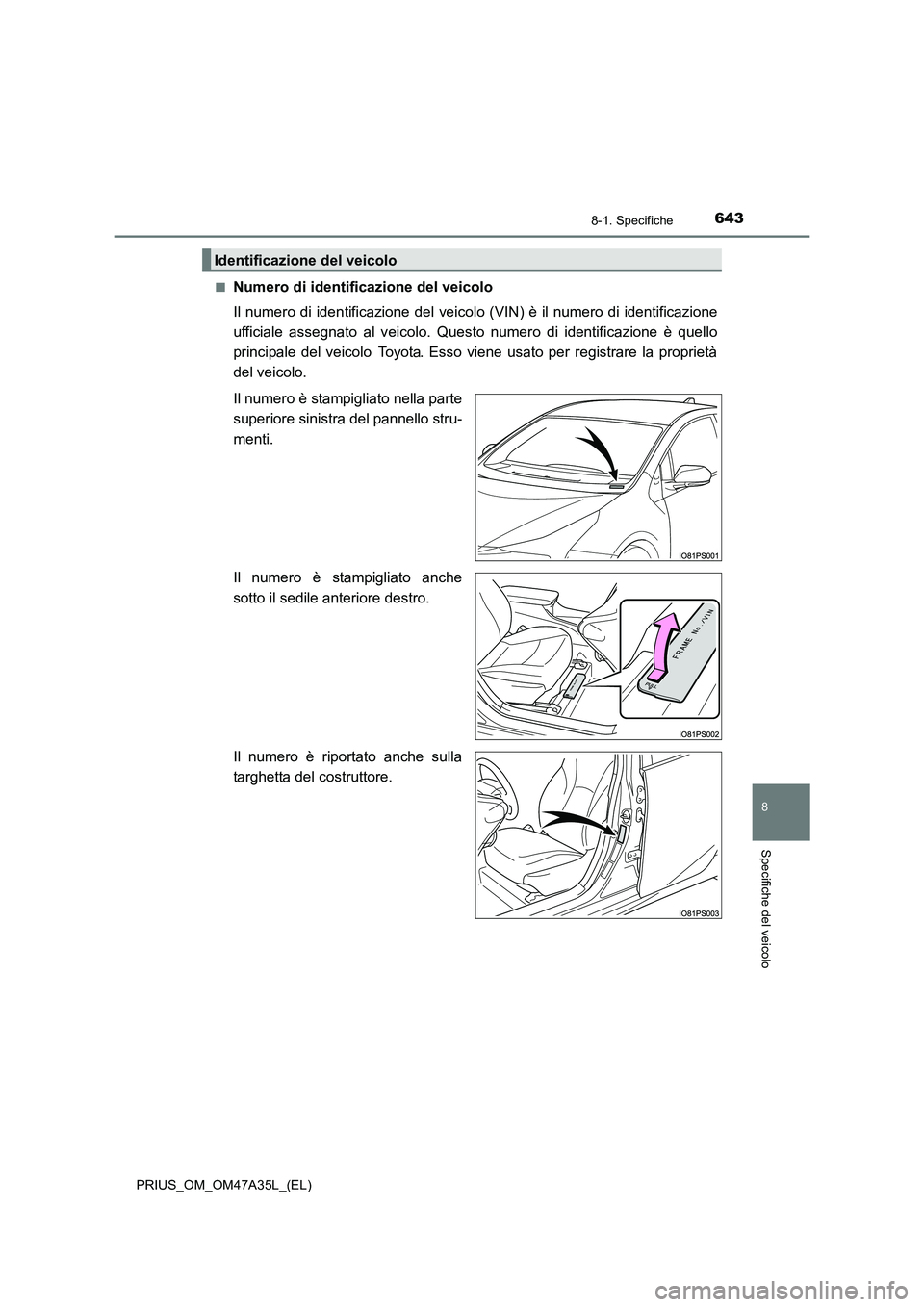

6438-1. Specifiche
PRIUS_OM_OM47A35L_(EL)
8
Specifiche del veicolo
■Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Ques to numero di identificazione è quello
principale del veicolo Toyota. Esso viene usato per registrare la proprietà
del veicolo.
Il numero è stampigliato nella parte
superiore sinistra del pannello stru-
menti.
Il numero è stampigliato anche
sotto il sedile anteriore destro.
Il numero è riportato anche sulla
targhetta del costruttore.
Identificazione del veicolo

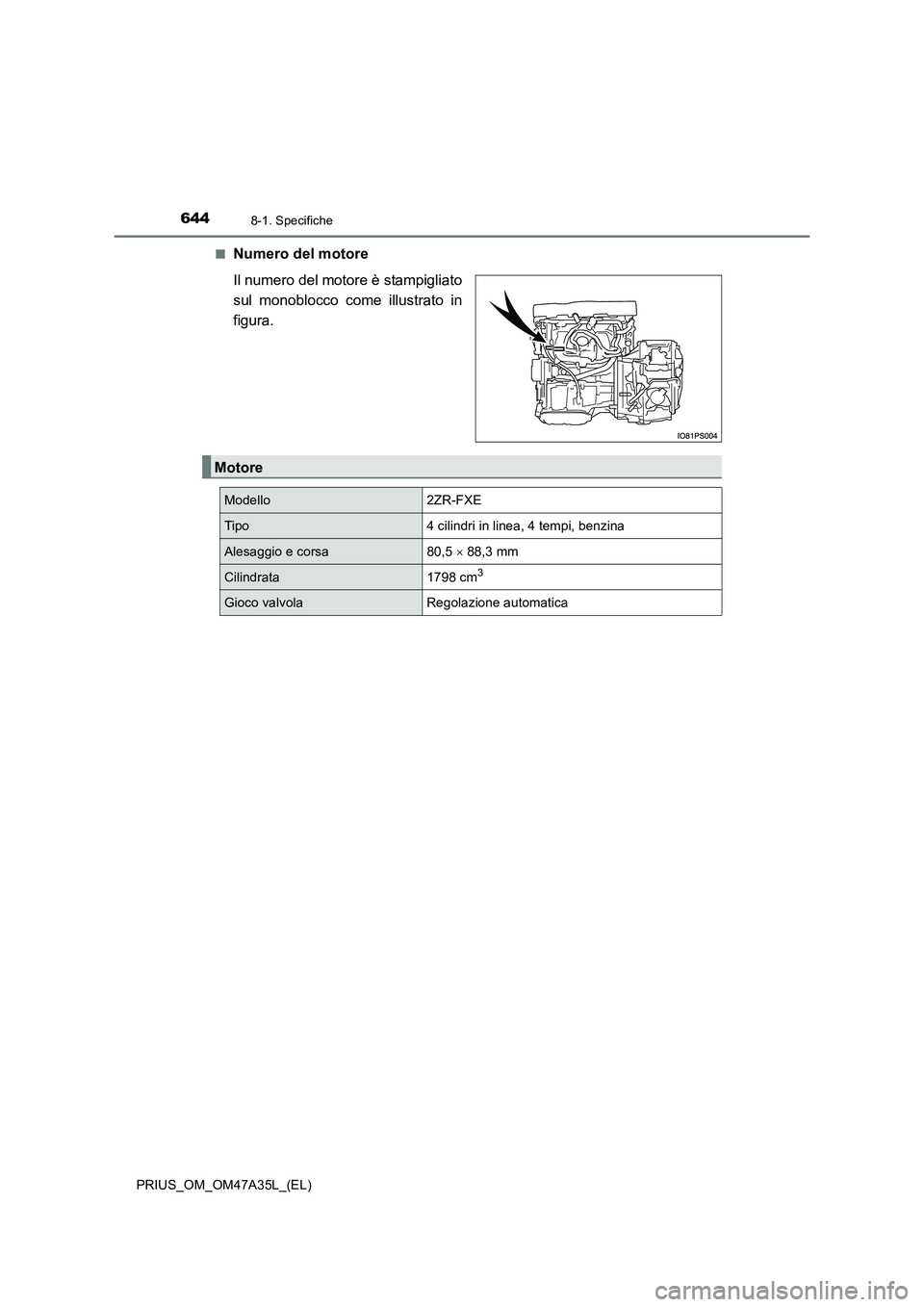

6448-1. Specifiche
PRIUS_OM_OM47A35L_(EL)■
Numero del motore
Il numero del motore è stampigliato
sul monoblocco come illustrato in
figura.
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5
× 88,3 mm
Cilindrata1798 cm3
Gioco valvolaRegolazione automatica

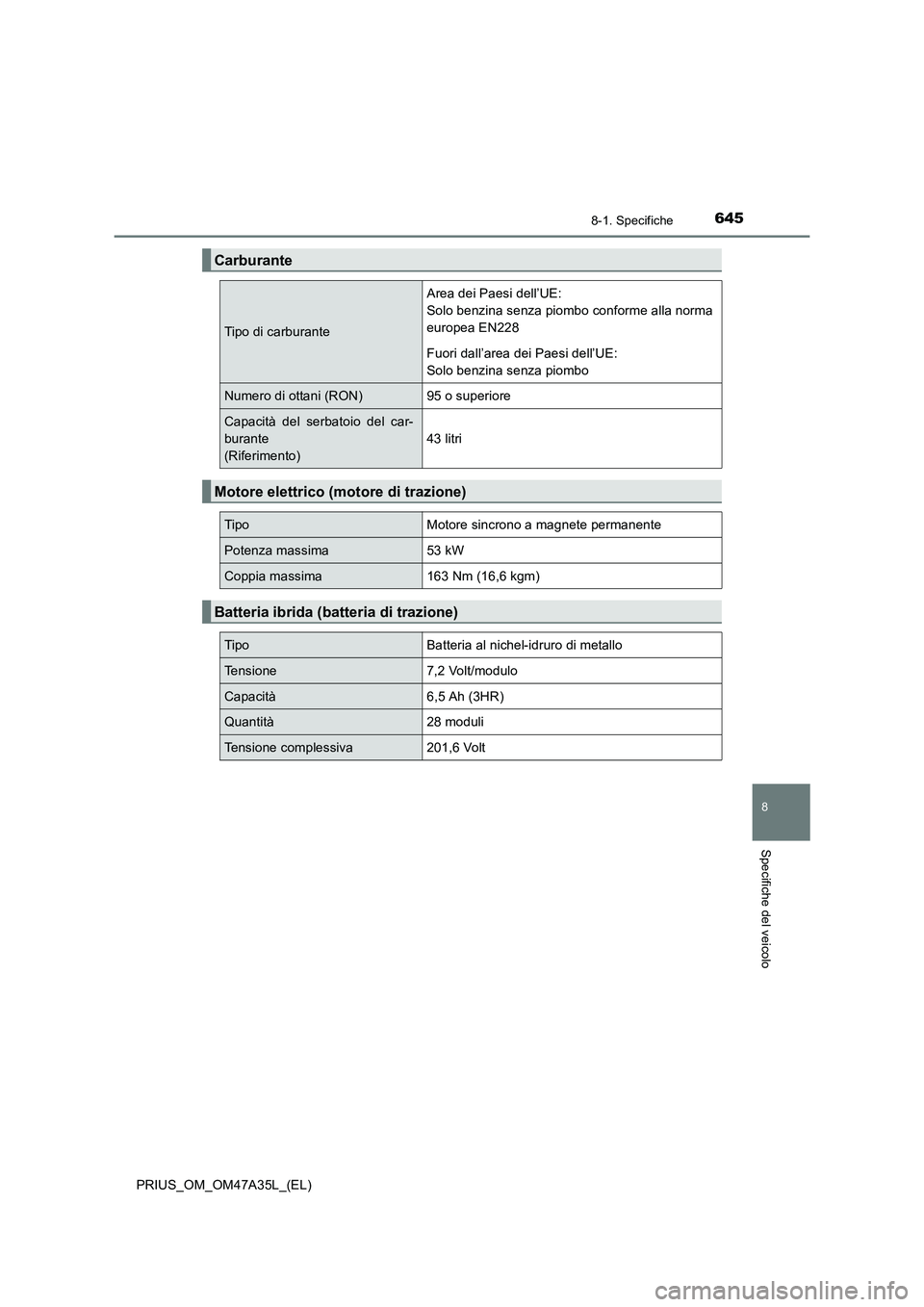

6458-1. Specifiche
PRIUS_OM_OM47A35L_(EL)
8
Specifiche del veicolo
Carburante
Tipo di carburante
Area dei Paesi dell’UE:
Solo benzina senza piombo conforme alla norma
europea EN228
Fuori dall’area dei Paesi dell’UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio del car-
burante
(Riferimento)
43 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Potenza massima53 kW
Coppia massima163 Nm (16,6 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro di metallo
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità28 moduli
Tensione complessiva201,6 Volt

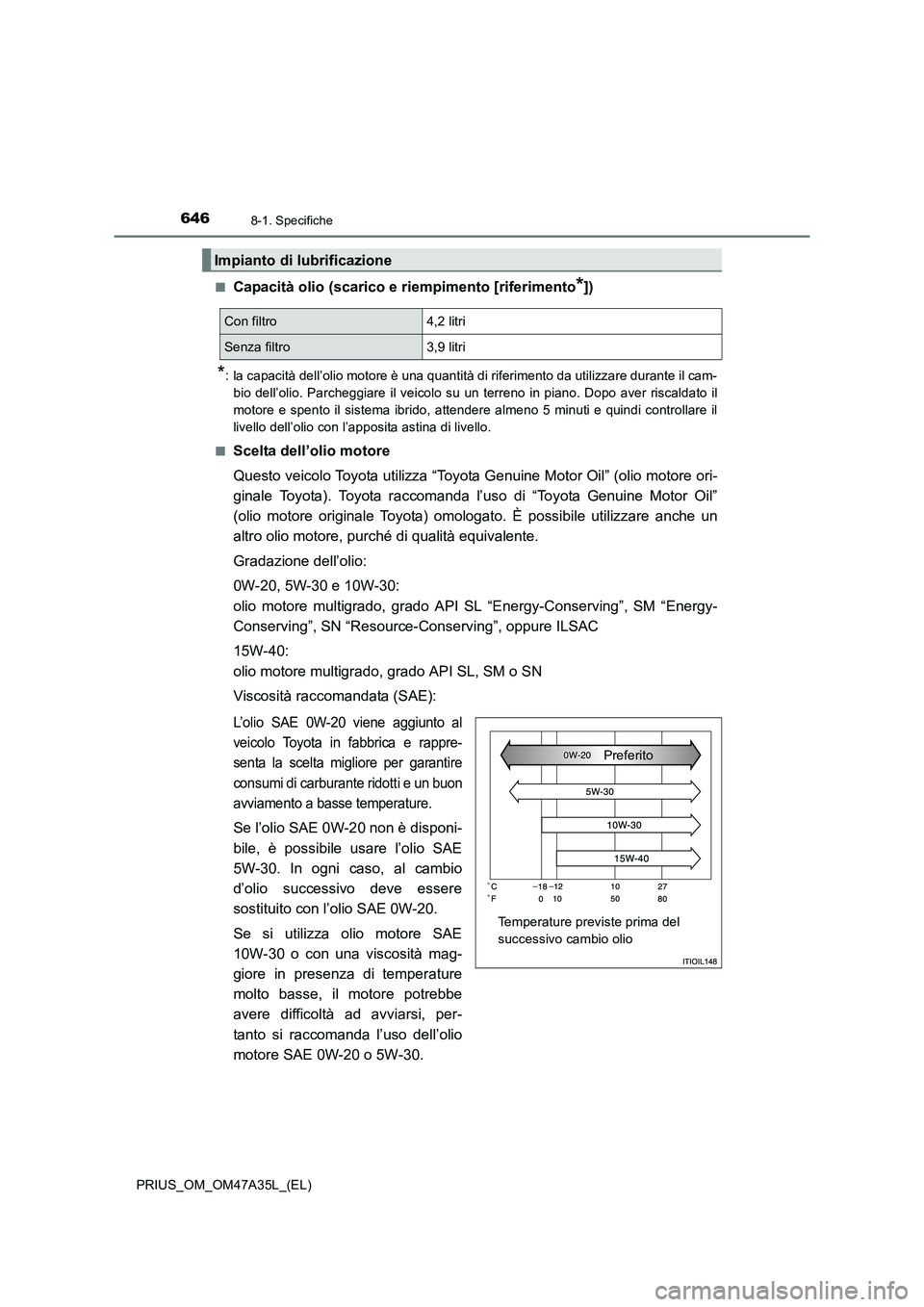

6468-1. Specifiche
PRIUS_OM_OM47A35L_(EL)■
Capacità olio (scarico e riempimento [riferimento*])
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Parcheggiare il veicolo su un terreno in piano. Dopo aver riscaldato il
motore e spento il sistema ibrido, attendere almeno 5 minuti e quindi controllare il
livello dell’olio con l’apposita astina di livello.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
olio motore multigrado, grado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving”, oppure ILSAC
15W-40:
olio motore multigrado, grado API SL, SM o SN
Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garantire
consumi di carburante ridotti e un buon
avviamento a basse temperature.
Se l’olio SAE 0W-20 non è disponi-
bile, è possibile usare l’olio SAE
5W-30. In ogni caso, al cambio
d’olio successivo deve essere
sostituito con l’olio SAE 0W-20.
Se si utilizza olio motore SAE
10W-30 o con una viscosità mag-
giore in presenza di temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio
motore SAE 0W-20 o 5W-30.
Impianto di lubrificazione
Con filtro4,2 litri
Senza filtro3,9 litri
Temperature previste prima del
successivo cambio olio Preferito

6478-1. Specifiche
PRIUS_OM_OM47A35L_(EL)
8
Specifiche del veicolo

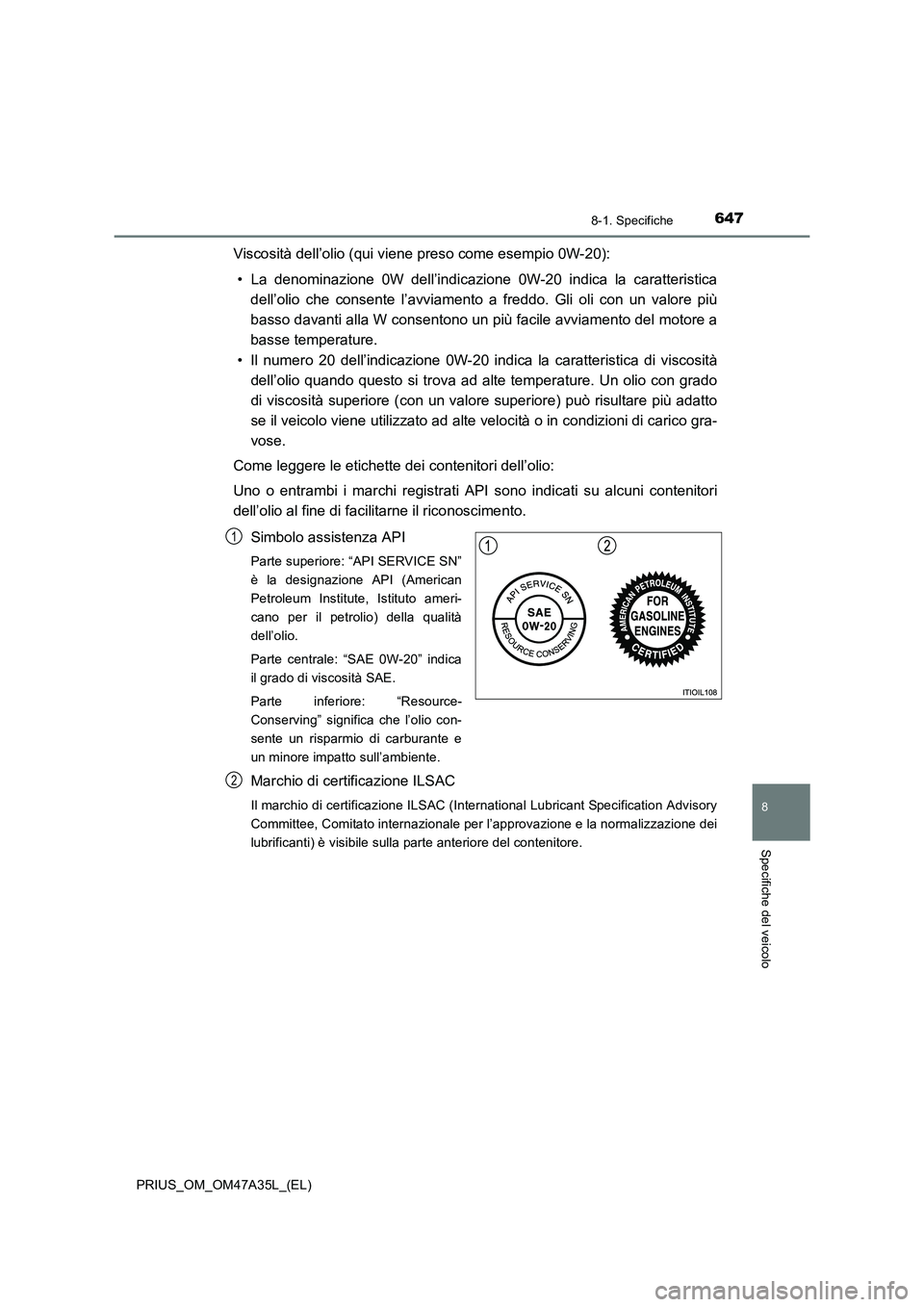

Viscosità dell’olio (qui viene preso come esempio 0W-20):• La denominazione 0W dell’indicazione 0W-20 indica la caratteristica
dell’olio che consente l’avviamento a freddo. Gli oli con un valore più
basso davanti alla W consentono un più facile avviamento del motore a
basse temperature.
• Il numero 20 dell’indicazione 0W-20 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio con-
sente un risparmio di carburante e
un minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

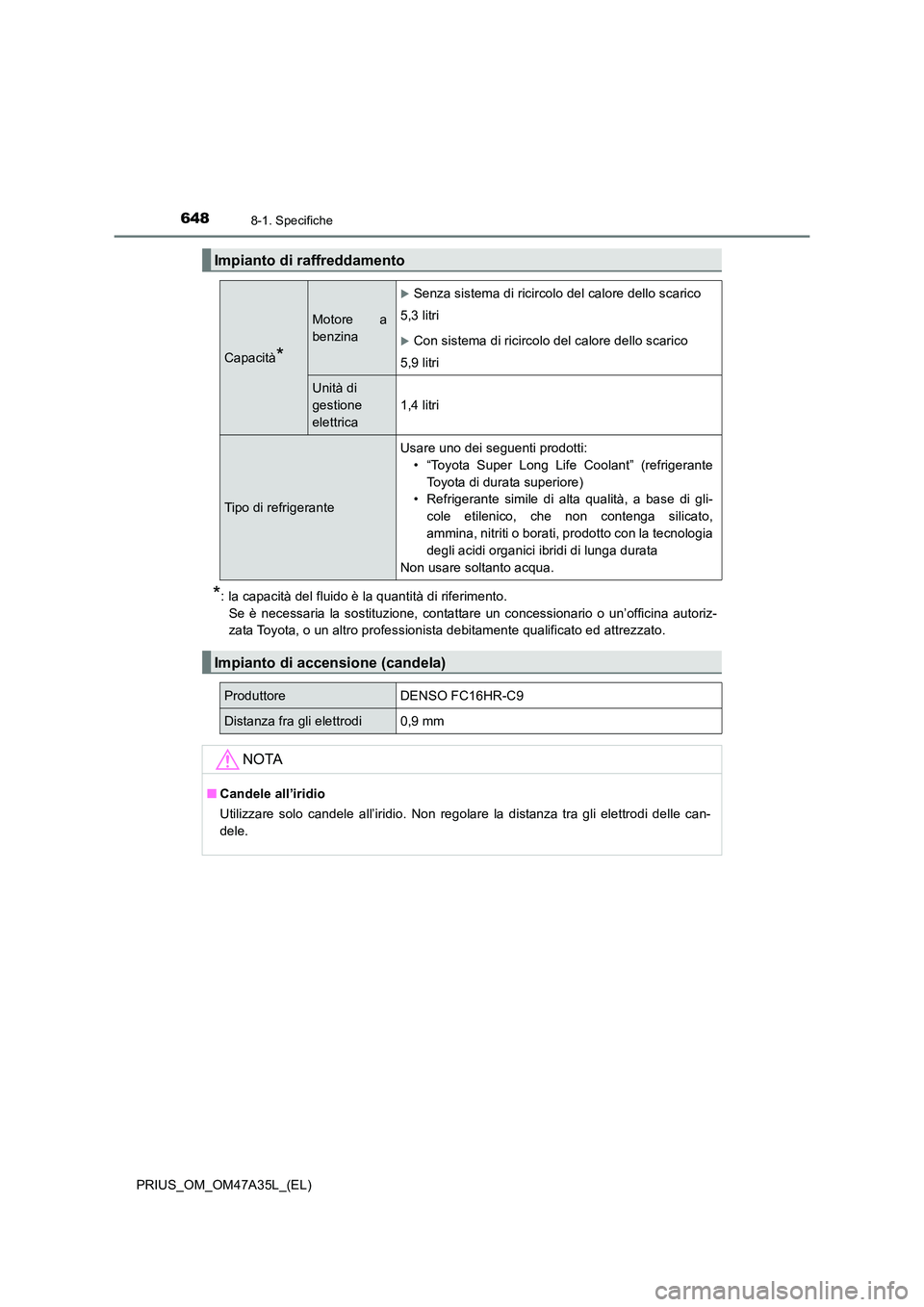

6488-1. Specifiche
PRIUS_OM_OM47A35L_(EL)
*: la capacità del fluido è la quantità di riferimento. Se è necessaria la sostituzione, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Impianto di raffreddamento
Capacità*
Motore a
benzina
XSenza sistema di ricircolo del calore dello scarico
5,3 litri
XCon sistema di ricircolo del calore dello scarico
5,9 litri
Unità di
gestione
elettrica
1,4 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti: • “Toyota Super Long Life Coolant” (refrigeranteToyota di durata superiore)
• Refrigerante simile di alta qualità, a base di gli-
cole etilenico, che non contenga silicato,
ammina, nitriti o borati, prodotto con la tecnologia
degli acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Impianto di accensione (candela)
ProduttoreDENSO FC16HR-C9
Distanza fra gli elettrodi0,9 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
