5536-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

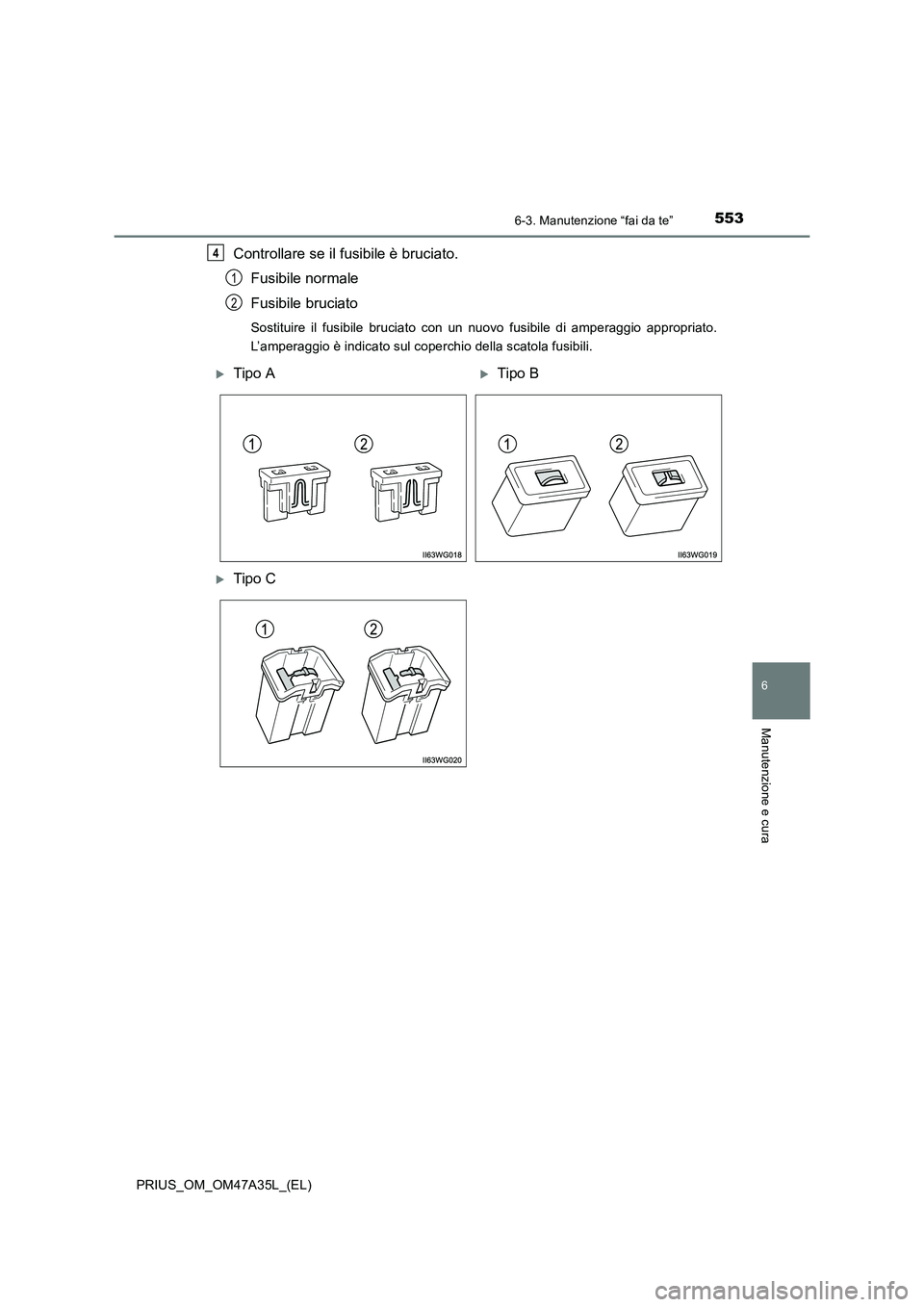

Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
4
1
2
XTipo AXTipo B
XTipo C

5546-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

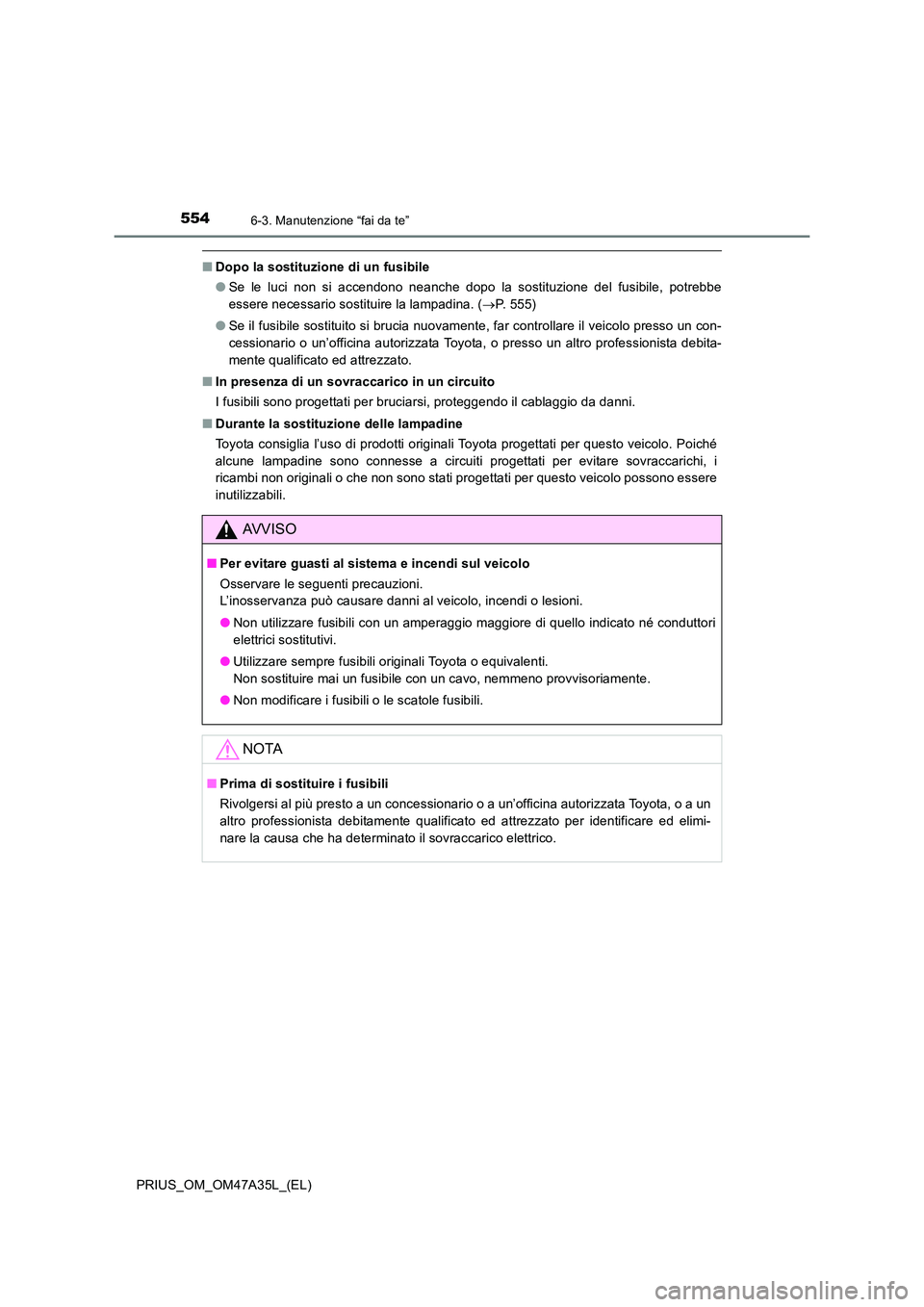

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( →P. 555)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Durante la sostituzione delle lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza può causare danni al veicolo, incendi o lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o a un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato per identificare ed elimi-
nare la causa che ha determinato il sovraccarico elettrico.

5556-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

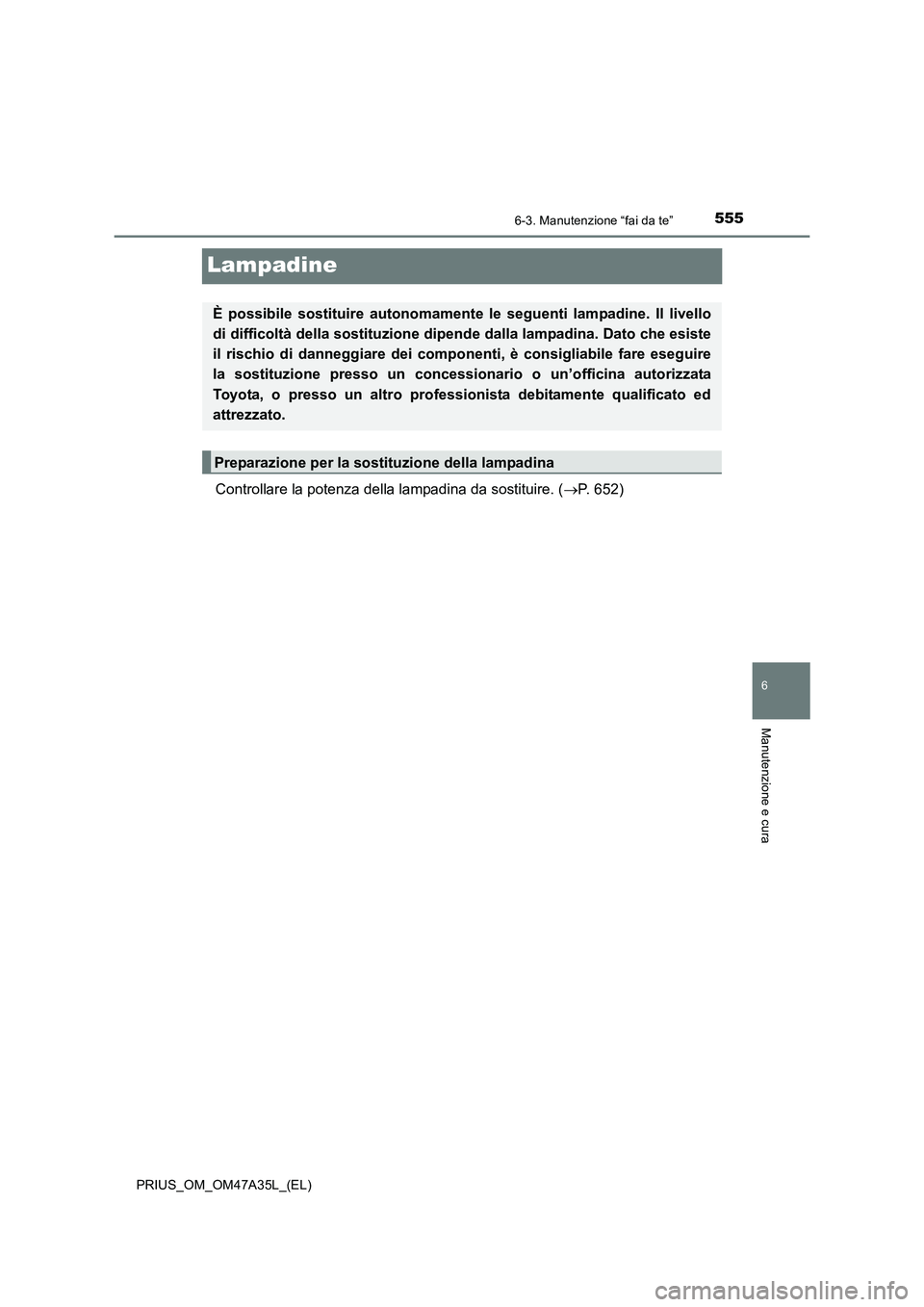

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 652)
È possibile sostituire autonomament e le seguenti lampadine. Il livello
di difficoltà della sostituzione dipende dalla lampadina. Dato che esiste
il rischio di danneggiare dei compon enti, è consigliabile fare eseguire
la sostituzione presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.
Preparazione per la sostituzione della lampadina

5566-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)■
Anteriori
Indicatore di direzione anteriore
■PosterioriIndicatore di direzione posteriore
Luce retromarcia
Ubicazione delle lampadine
1
1
2

5576-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

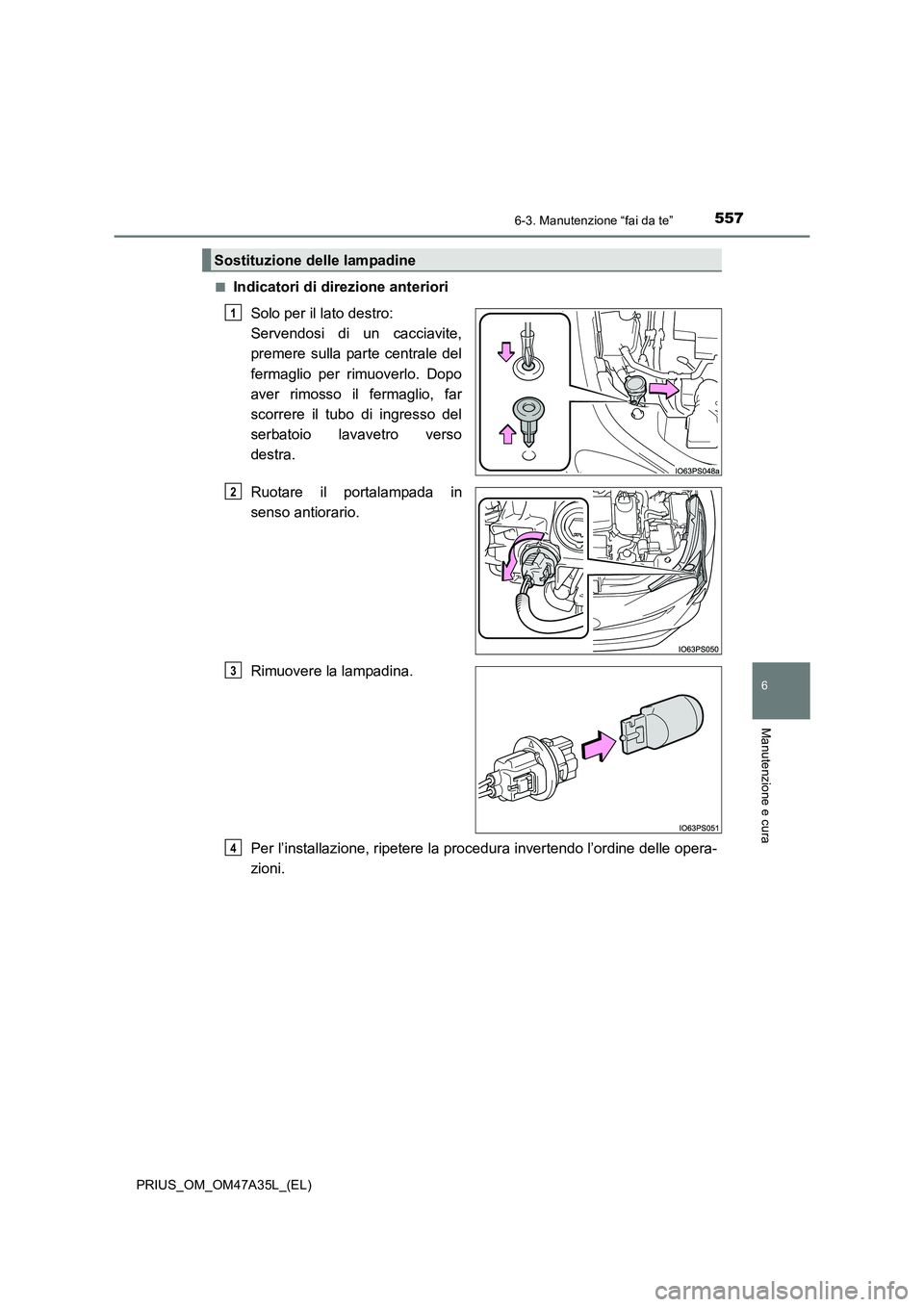

■Indicatori di direzione anterioriSolo per il lato destro:
Servendosi di un cacciavite,
premere sulla parte centrale del
fermaglio per rimuoverlo. Dopo
aver rimosso il fermaglio, far
scorrere il tubo di ingresso del
serbatoio lavavetro verso
destra.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
Sostituzione delle lampadine
1
2
3
4

5586-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)■
Indicatori di direzione posteriori e luci retromarcia

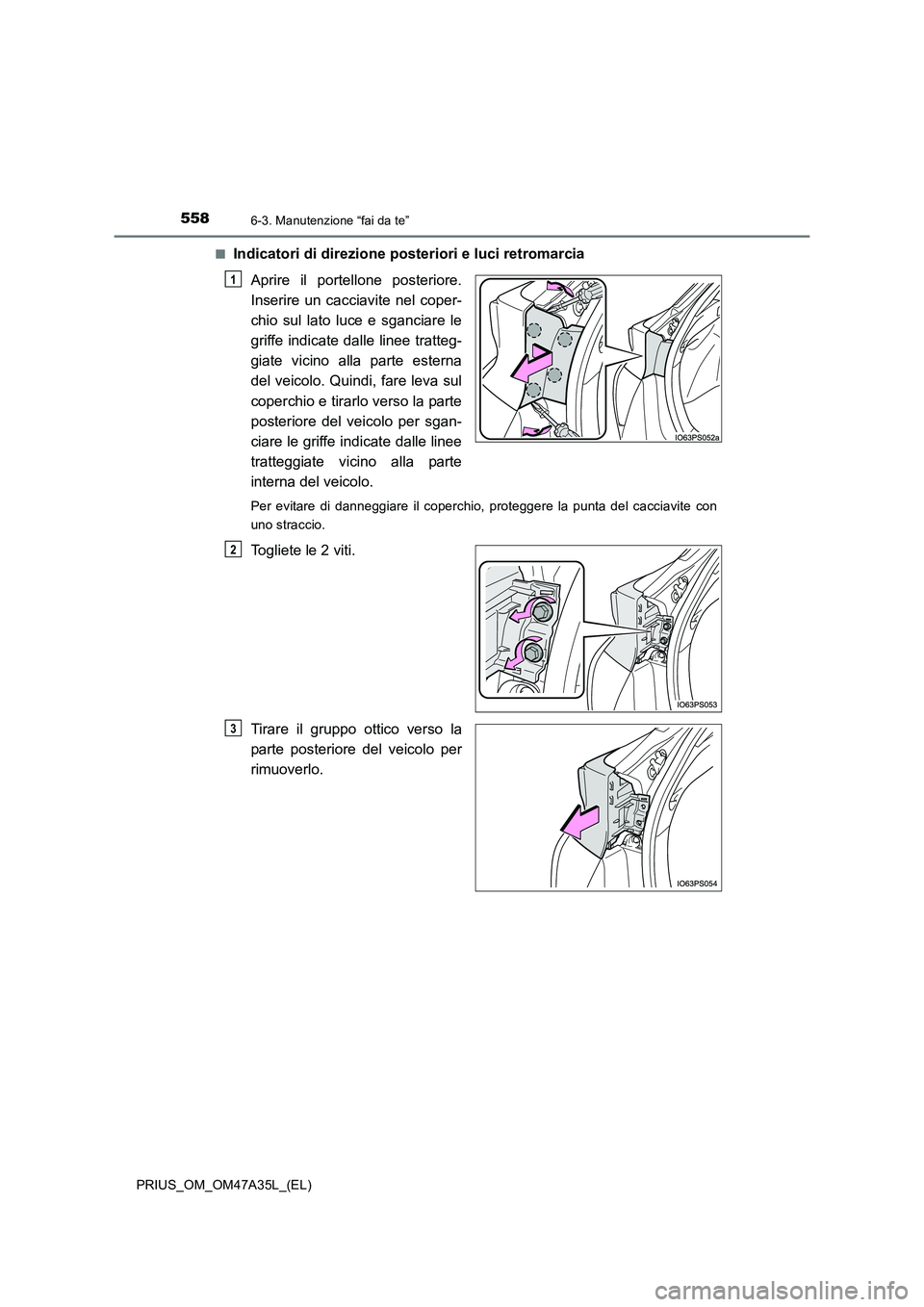

Aprire il portellone posteriore.
Inserire un cacciavite nel coper-
chio sul lato luce e sganciare le
griffe indicate dalle linee tratteg-
giate vicino alla parte esterna
del veicolo. Quindi, fare leva sul
coperchio e tirarlo verso la parte
posteriore del veicolo per sgan-
ciare le griffe indicate dalle linee
tratteggiate vicino alla parte
interna del veicolo.
Per evitare di danneggiare il coperchio, proteggere la punta del cacciavite con
uno straccio.
Togliete le 2 viti.
Tirare il gruppo ottico verso la
parte posteriore del veicolo per
rimuoverlo.
1
2
3

5596-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)
6
Manutenzione e cura

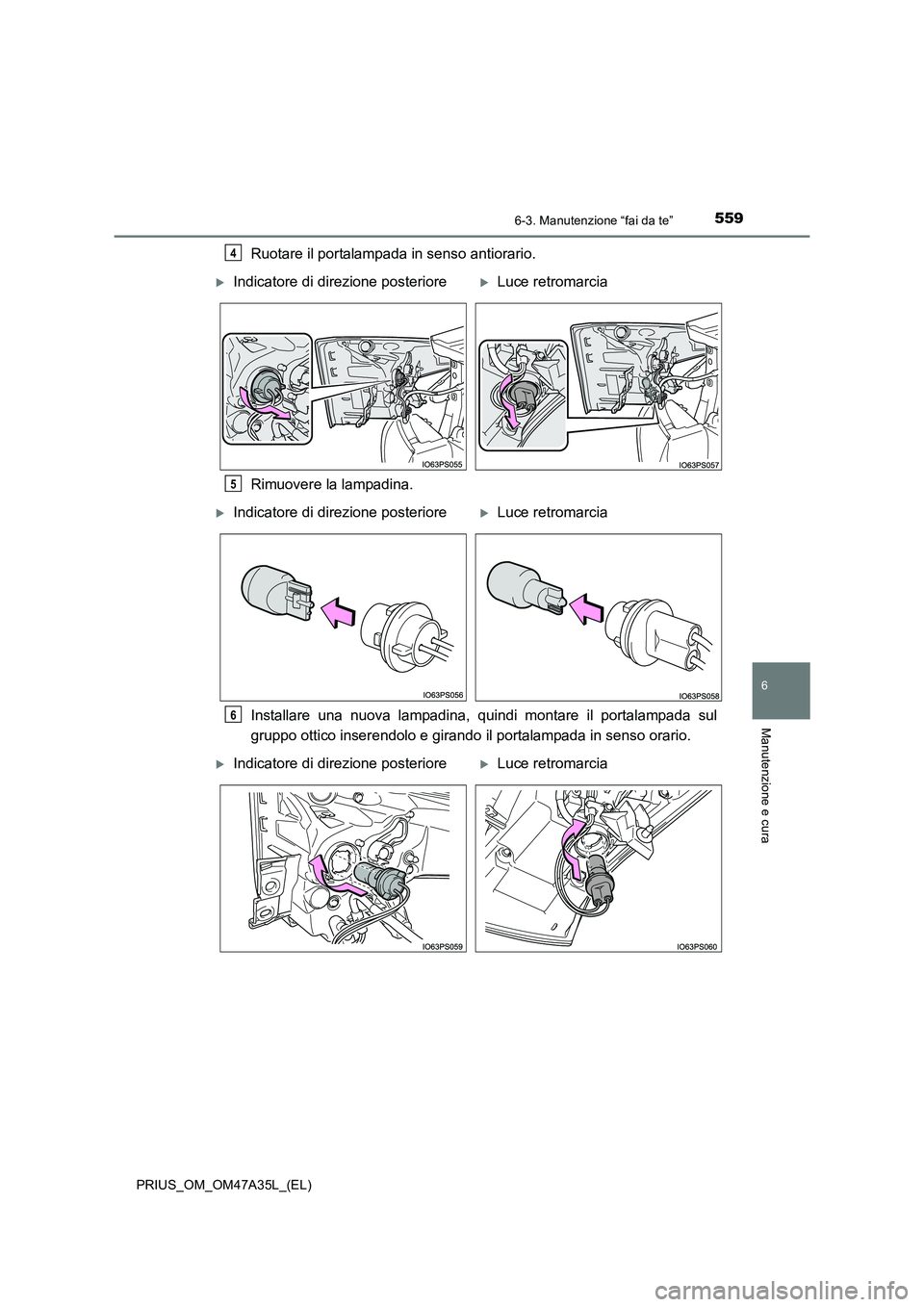

Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Installare una nuova lampadina, quindi montare il portalampada sul
gruppo ottico inserendolo e girando il portalampada in senso orario.4
XIndicatore di direzione posterioreXLuce retromarcia
5
XIndicatore di direzione posterioreXLuce retromarcia
6
XIndicatore di direzione posterioreXLuce retromarcia

5606-3. Manutenzione “fai da te”
PRIUS_OM_OM47A35L_(EL)

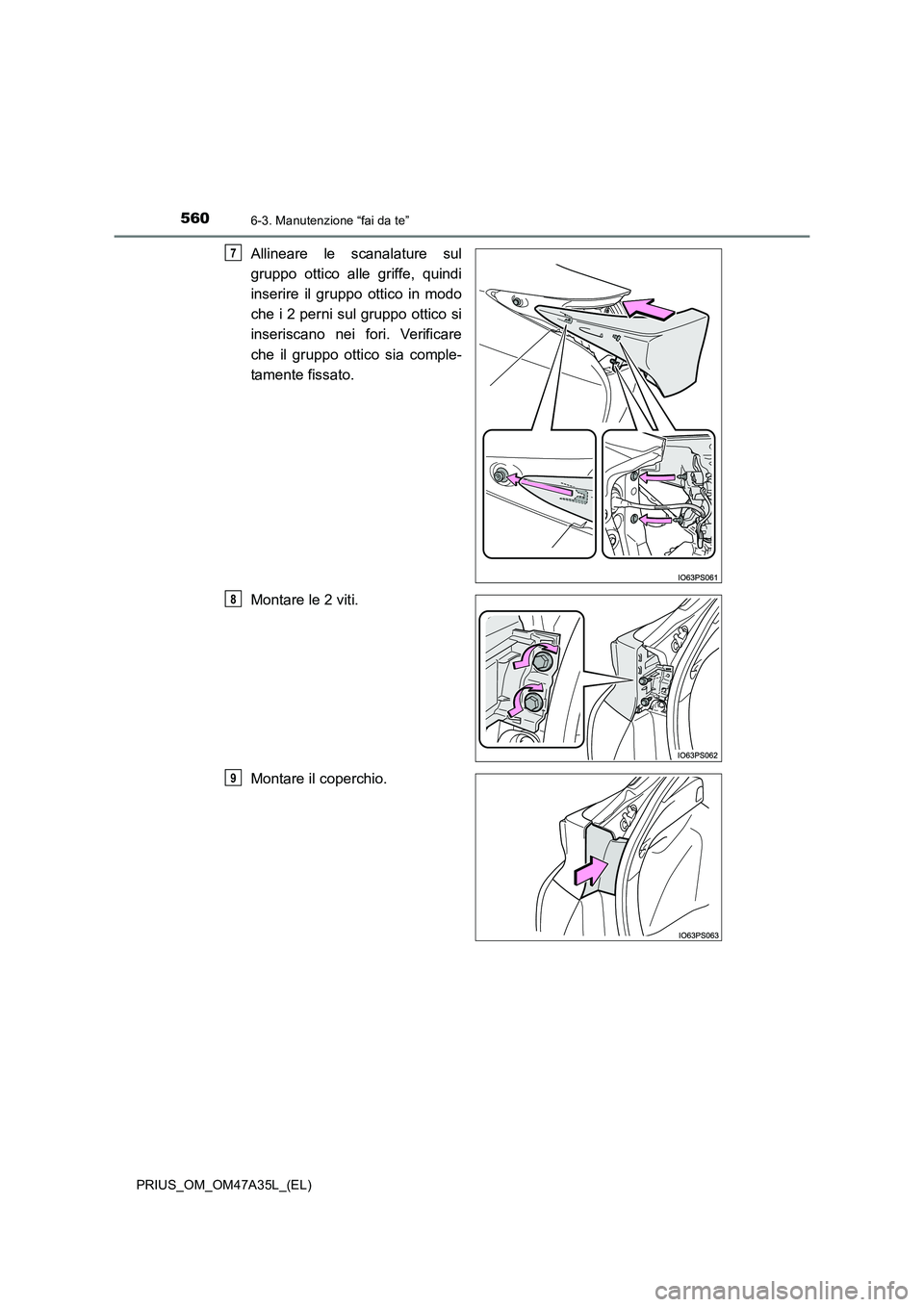

Allineare le scanalature sul
gruppo ottico alle griffe, quindi
inserire il gruppo ottico in modo
che i 2 perni sul gruppo ottico si
inseriscano nei fori. Verificare
che il gruppo ottico sia comple-
tamente fissato.
Montare le 2 viti.
Montare il coperchio.7
8
9
