2016 TOYOTA AVANZA Manual del propietario (in Spanish)

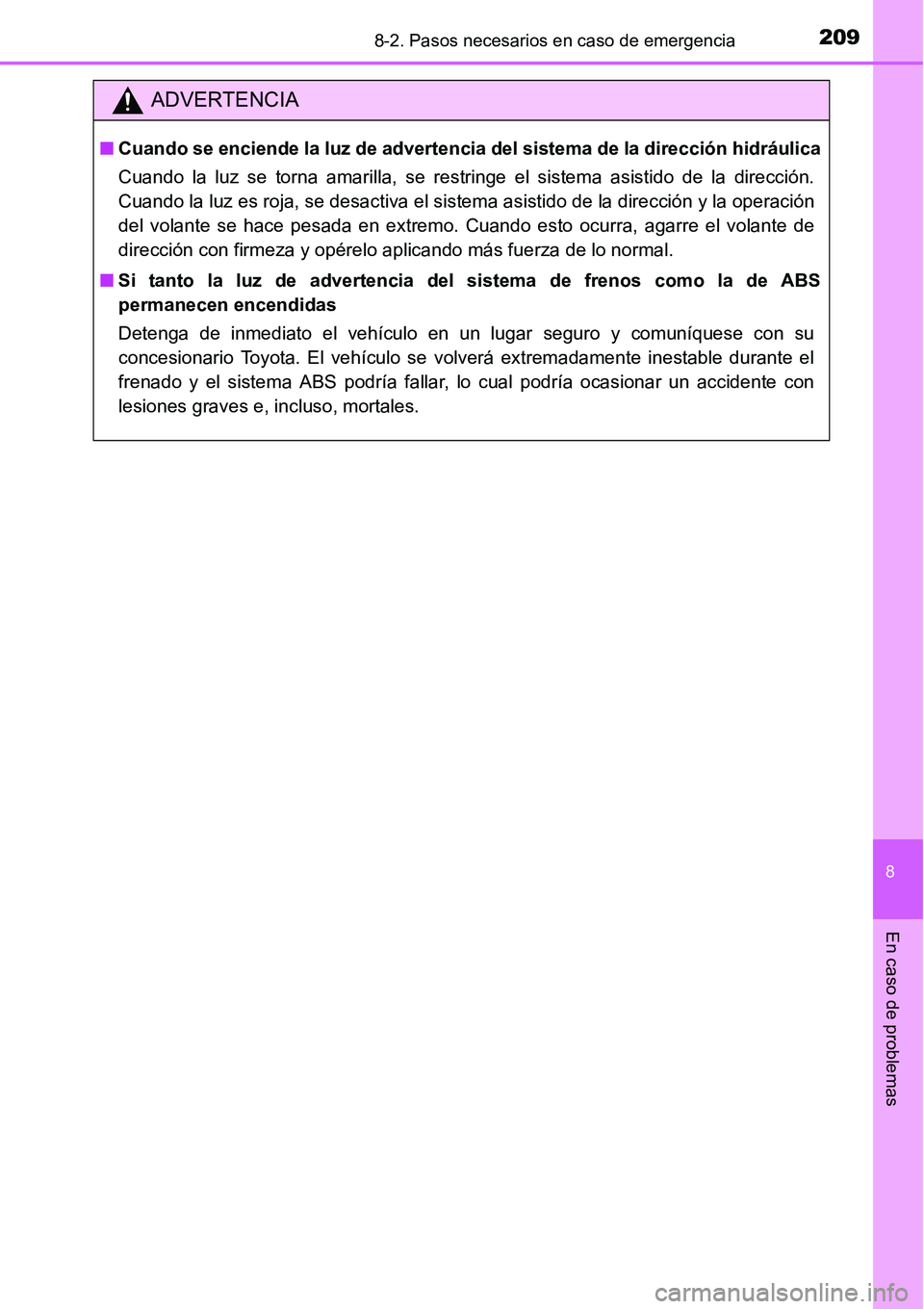

2098-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
ADVERTENCIA
■Cuando se enciende la luz de advertenci a del sistema de la dirección hidráulica
Cuando la luz se torna amarilla, se restringe el sistema asistido de la dirección.
Cuando la luz es roja, se desactiva el sistema asistido de la dirección y la operación
del volante se hace pesada en extremo. Cuando esto ocurra, agarre el volante de
dirección con firmeza y opérelo aplicando más fuerza de lo normal.
■ Si tanto la luz de advertencia del sistema de frenos como la de ABS
permanecen encendidas
Detenga de inmediato el vehículo en un lugar seguro y comuníquese con su
concesionario Toyota. El vehículo se volverá extremadamente inestable durante el
frenado y el sistema ABS podría fallar, lo cual podría ocasionar un accidente con
lesiones graves e, incluso, mortales.

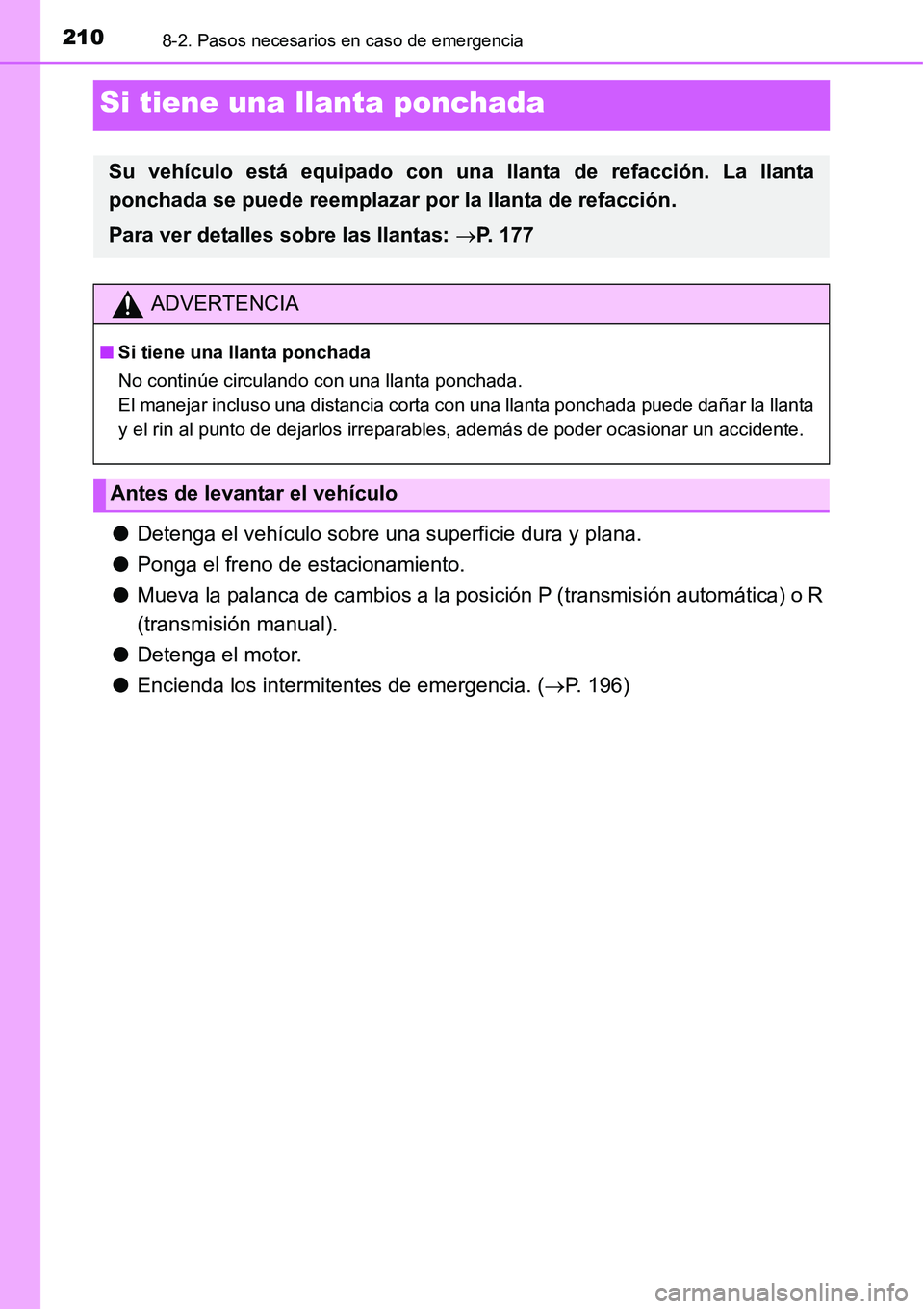

2108-2. Pasos necesarios en caso de emergencia
Si tiene una llanta ponchada
●Detenga el vehículo sobre una superficie dura y plana.
● Ponga el freno de estacionamiento.
● Mueva la palanca de cambios a la posición P (transmisión automática) o R
(transmisión manual).
● Detenga el motor.
● Encienda los intermitentes de emergencia. (P. 196)
Su vehículo está equipado con un a llanta de refacción. La llanta
ponchada se puede reemplazar por la llanta de refacción.
Para ver detalles sobre las llantas: P. 177
ADVERTENCIA
■ Si tiene una llanta ponchada
No continúe circulando con una llanta ponchada.
El manejar incluso una distancia corta con una llanta ponchada puede dañar la llanta
y el rin al punto de dejarlos irreparables, además de poder ocasionar un accidente.
Antes de levantar el vehículo

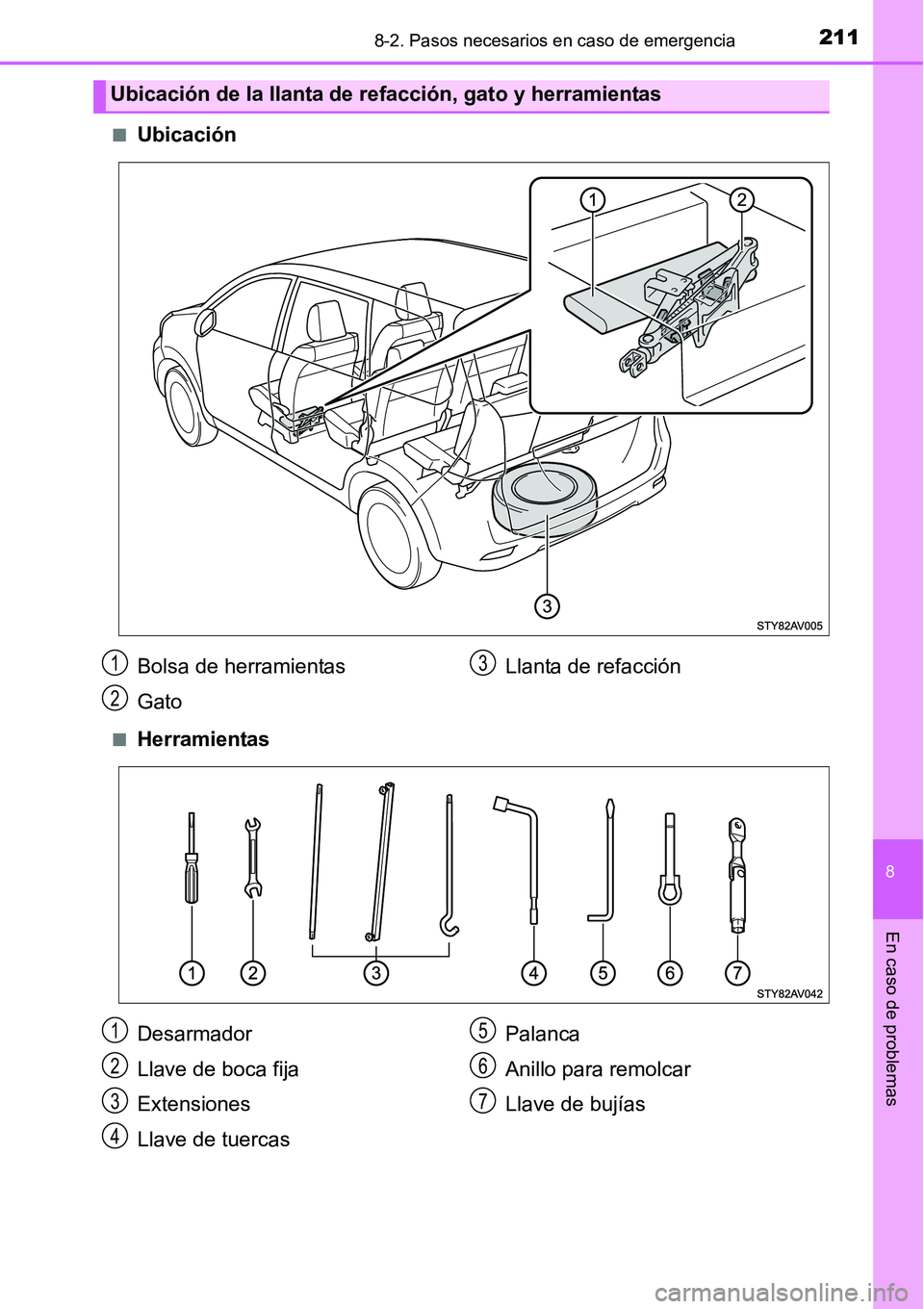

2118-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
■Ubicación
■Herramientas
Ubicación de la llanta de refacción, gato y herramientas
Bolsa de herramientas
GatoLlanta de refacción1
2
3
Desarmador
Llave de boca fija
Extensiones
Llave de tuercasPalanca
Anillo para remolcar
Llave de bujías1
2
3
4
5
6
7

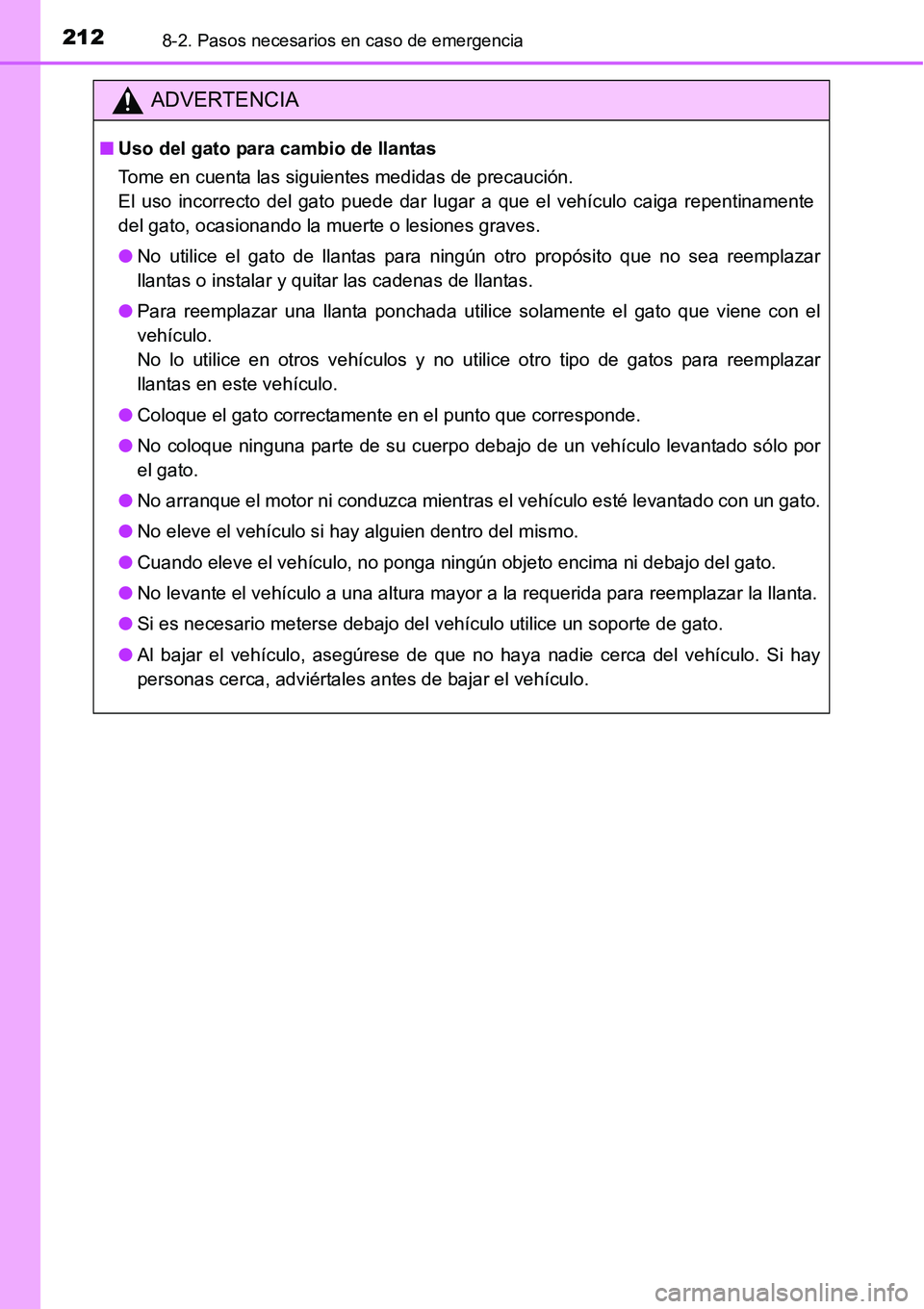

2128-2. Pasos necesarios en caso de emergencia
ADVERTENCIA
■Uso del gato para cambio de llantas
Tome en cuenta las siguientes medidas de precaución.
El uso incorrecto del gato puede dar lugar a que el vehículo caiga repentinamente
del gato, ocasionando la muerte o lesiones graves.
● No utilice el gato de llantas para ningún otro propósito que no sea reemplazar
llantas o instalar y quitar las cadenas de llantas.
● Para reemplazar una llanta ponchada utilice solamente el gato que viene con el
vehículo.
No lo utilice en otros vehículos y no utilice otro tipo de gatos para reemplazar
llantas en este vehículo.
● Coloque el gato correctamente en el punto que corresponde.
● No coloque ninguna parte de su cuerpo debajo de un vehículo levantado sólo por
el gato.
● No arranque el motor ni conduzca mientras el vehículo esté levantado con un gato.
● No eleve el vehículo si hay alguien dentro del mismo.
● Cuando eleve el vehículo, no ponga ningún objeto encima ni debajo del gato.
● No levante el vehículo a una altura mayor a la requerida para reemplazar la llanta.
● Si es necesario meterse debajo del vehículo utilice un soporte de gato.
● Al bajar el vehículo, asegúrese de que no haya nadie cerca del vehículo. Si hay
personas cerca, adviértales antes de bajar el vehículo.

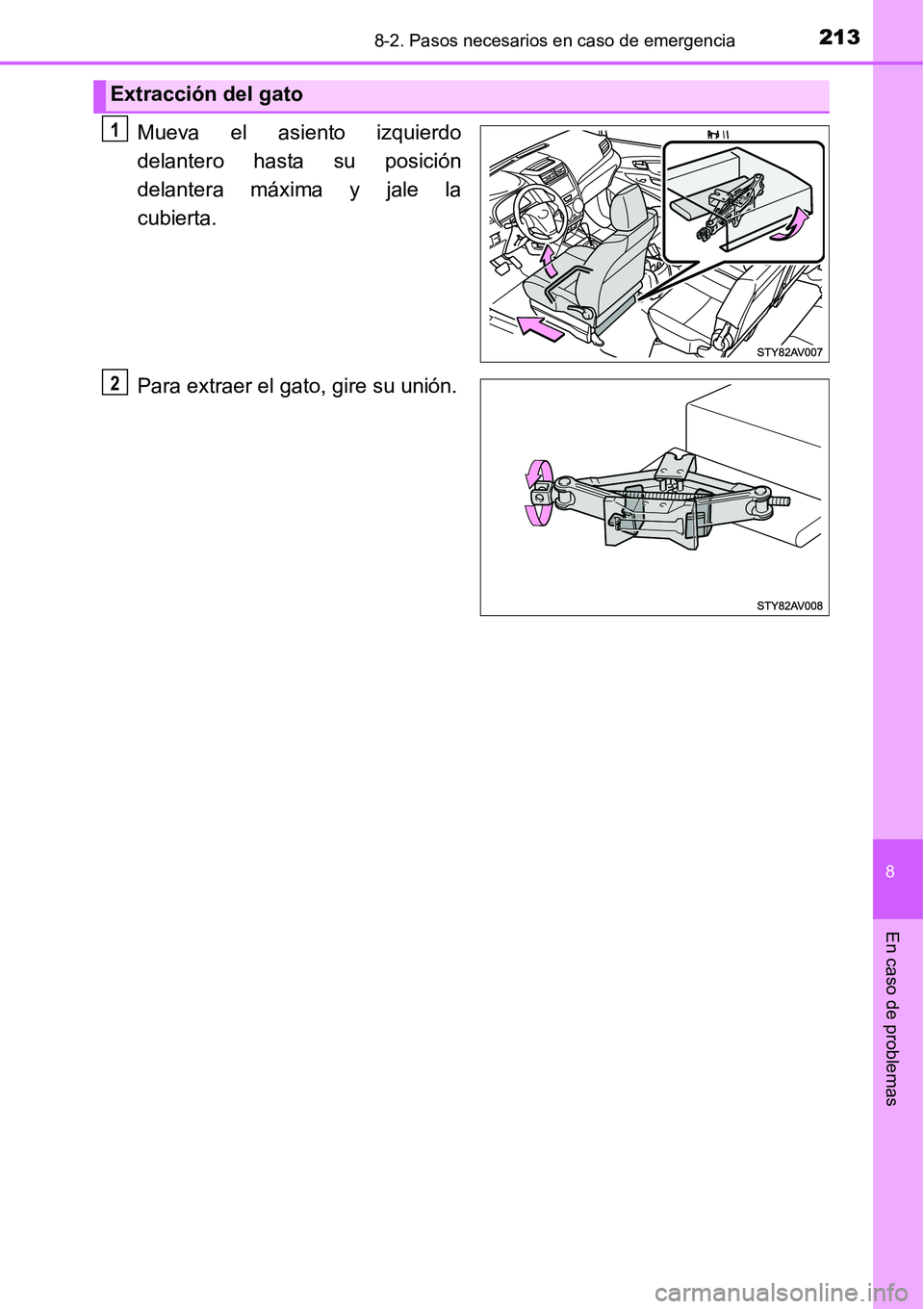

2138-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
Mueva el asiento izquierdo
delantero hasta su posición
delantera máxima y jale la
cubierta.
Para extraer el gato, gire su unión.
Extracción del gato
1
2

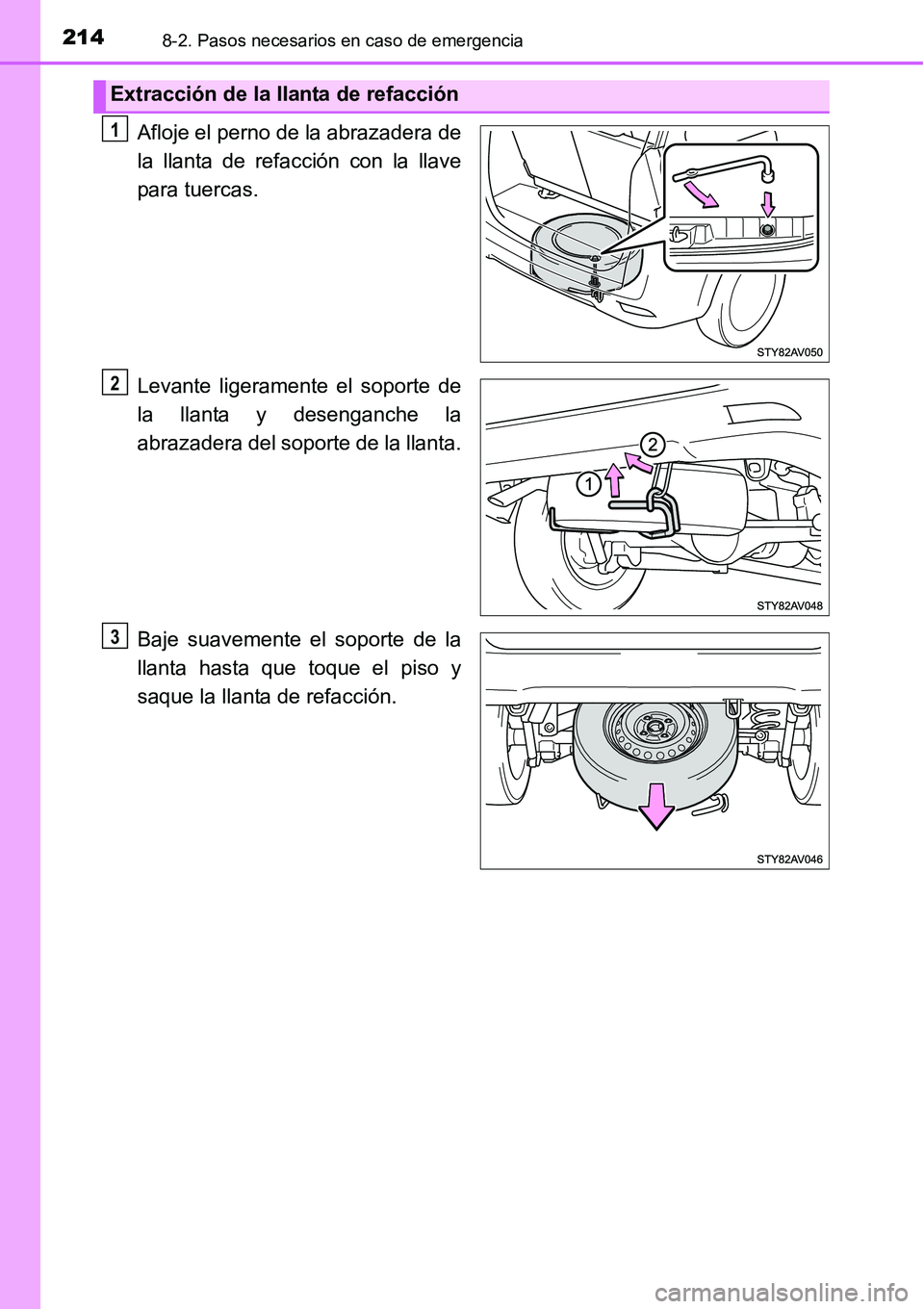

2148-2. Pasos necesarios en caso de emergencia
Afloje el perno de la abrazadera de
la llanta de refacción con la llave
para tuercas.
Levante ligeramente el soporte de
la llanta y desenganche la
abrazadera del soporte de la llanta.
Baje suavemente el soporte de la
llanta hasta que toque el piso y
saque la llanta de refacción.
Extracción de la llanta de refacción
1
2
3

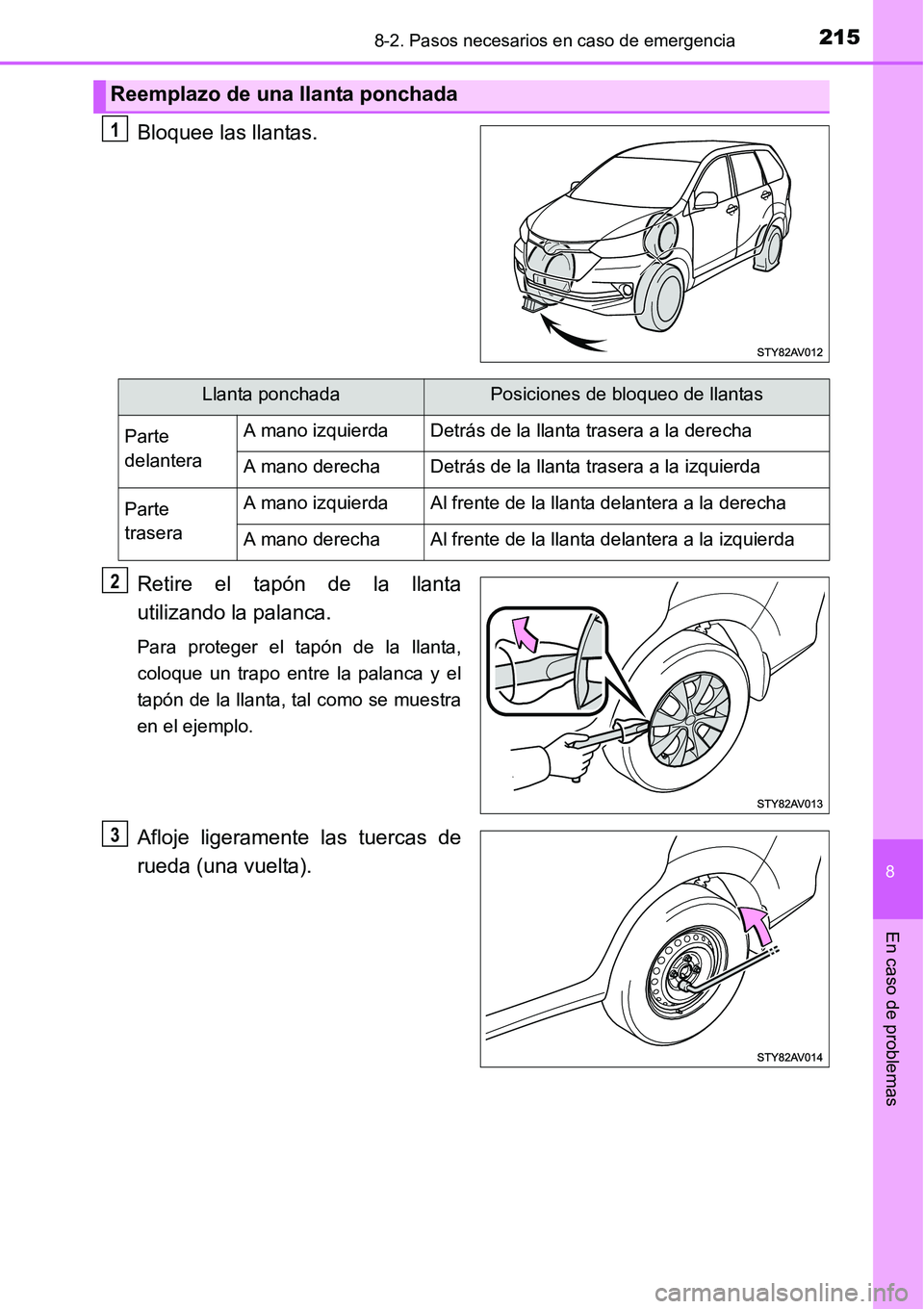

2158-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
Bloquee las llantas.
Retire el tapón de la llanta
utilizando la palanca.
Para proteger el tapón de la llanta,
coloque un trapo entre la palanca y el
tapón de la llanta, tal como se muestra
en el ejemplo.
Afloje ligeramente las tuercas de
rueda (una vuelta).
Reemplazo de una llanta ponchada
1
Llanta ponchadaPosiciones de bloqueo de llantas
Parte
delanteraA mano izquierdaDetrás de la llanta trasera a la derecha
A mano derechaDetrás de la llanta trasera a la izquierda
Parte
traseraA mano izquierdaAl frente de la llanta delantera a la derecha
A mano derechaAl frente de la llanta delantera a la izquierda
2
3

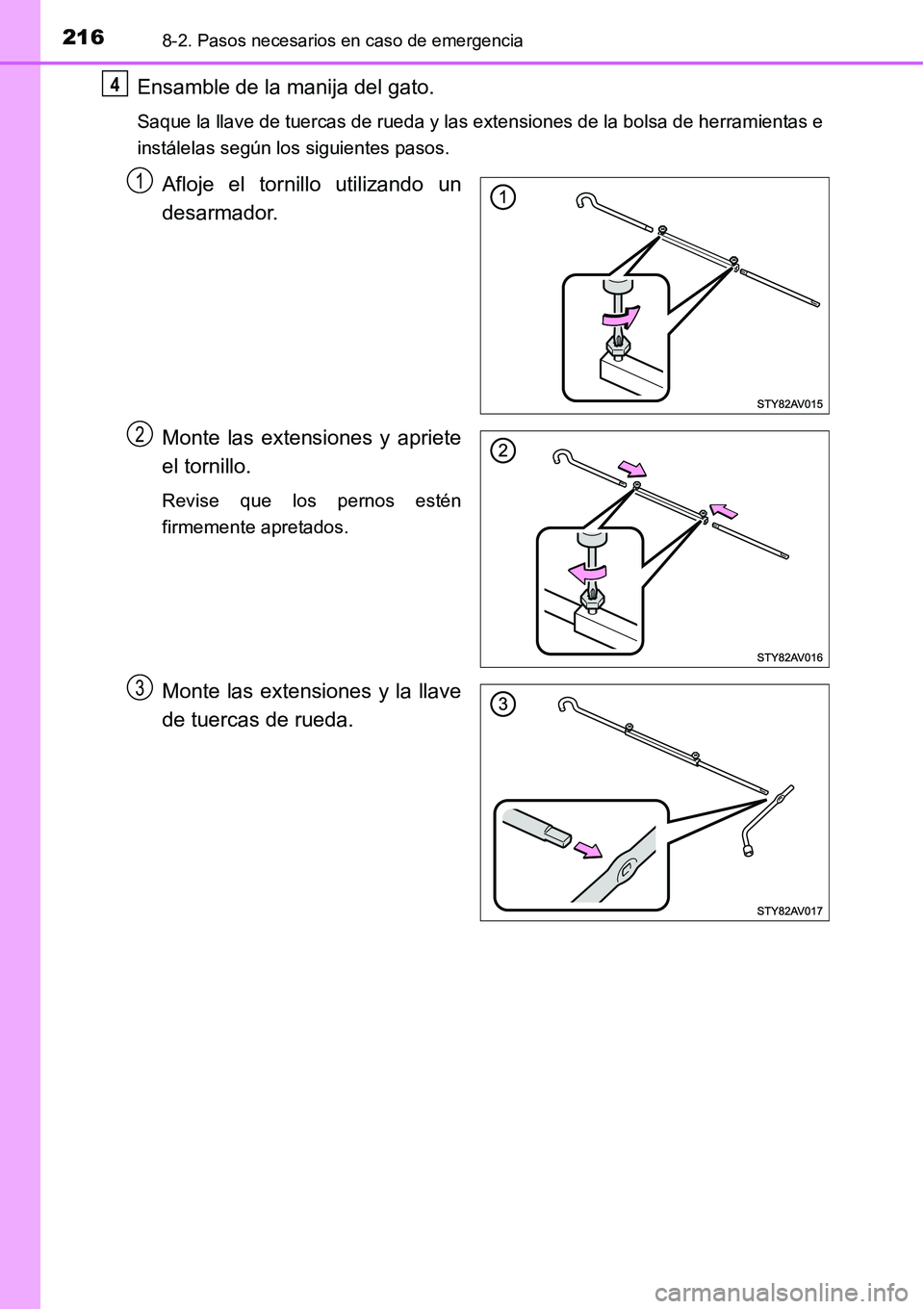

2168-2. Pasos necesarios en caso de emergencia
Ensamble de la manija del gato.
Saque la llave de tuercas de rueda y las extensiones de la bolsa de herramientas e
instálelas según los siguientes pasos.
Afloje el tornillo utilizando un
desarmador.
Monte las extensiones y apriete
el tornillo.
Revise que los pernos estén
firmemente apretados.
Monte las extensiones y la llave
de tuercas de rueda.
4
1
2
3
