2016 TOYOTA AURIS Návod na použití (in Czech)

585
9
Technické údaje
vozidla
UK AURIS_HB_EE (OM12J21CZ)9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje, atd.) ........... 586
Informace o palivu ............. 606
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 608
9-3. Inicializace
Zařízení pro inicializaci ...... 615

586
UK AURIS_HB_EE (OM12J21CZ)
9-1. Technické údaje
Údaje o údržbě (palivo, hladina oleje, atd.)
Rozměry a hmotnosti
Celková délka 4 330 mm
Celková šířka 1 760 mm
Celková výška*11 475 mm
Rozvor 2 600 mm
Rozchod
Vpředu1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Vzadu
Motory 1NR-FE a 1ND-TV
1 535 mm
*2
1 525 mm*3
1 515 mm*4
Motory 1ZR-FAE, 8NR-FTS
a 1WW
1 525 mm
*2
1 515 mm*3
1 505 mm*5
Celková hmotnost vozidla
Motor 1NR-FE
1 735 kg
Motor 1ZR-FAE
1 830 kg
*6
1 805 kg*7
Motor 8NR-FTS
1 845 kg
*6
1 820 kg*7
Motor 1ND-TV
1 820 kg
Motor 1WW
1 890 kg

5879-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
*1: Vozidla bez zatížení
*2: Modely s pneumatikami 195/65R15
*3: Modely s pneumatikami 205/55R16
*4: Modely s pneumatikami 215/45R17
*5: Modely s pneumatikami 225/45R17
*6: Vozidla s Multidrive
*7: Vozidla s manuální převodovkou
Maximální
přípustné zatížení
nápravyPřední
Motory 1NR-FE, 1ZR-FAE,
8NR-FTS a 1ND-TV:
1 020 kg
Motor 1WW
1 080 kg
Zadní 1 010 kg
Zatížení na tažný hák
Motory 1NR-FE a 1ND-TV
55 kg
Motory 1ZR-FAE, 8NR-FTS
a 1WW
65 kg
Přípustná hmot-
nost přípojného
vozidlaS brzdou
Motory 1NR-FE a 1ND-TV
1 000 kg
Motory 1ZR-FAE, 8NR-FTS
a 1WW
1 300 kg
Bez brzdy 450 kg

5889-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)■

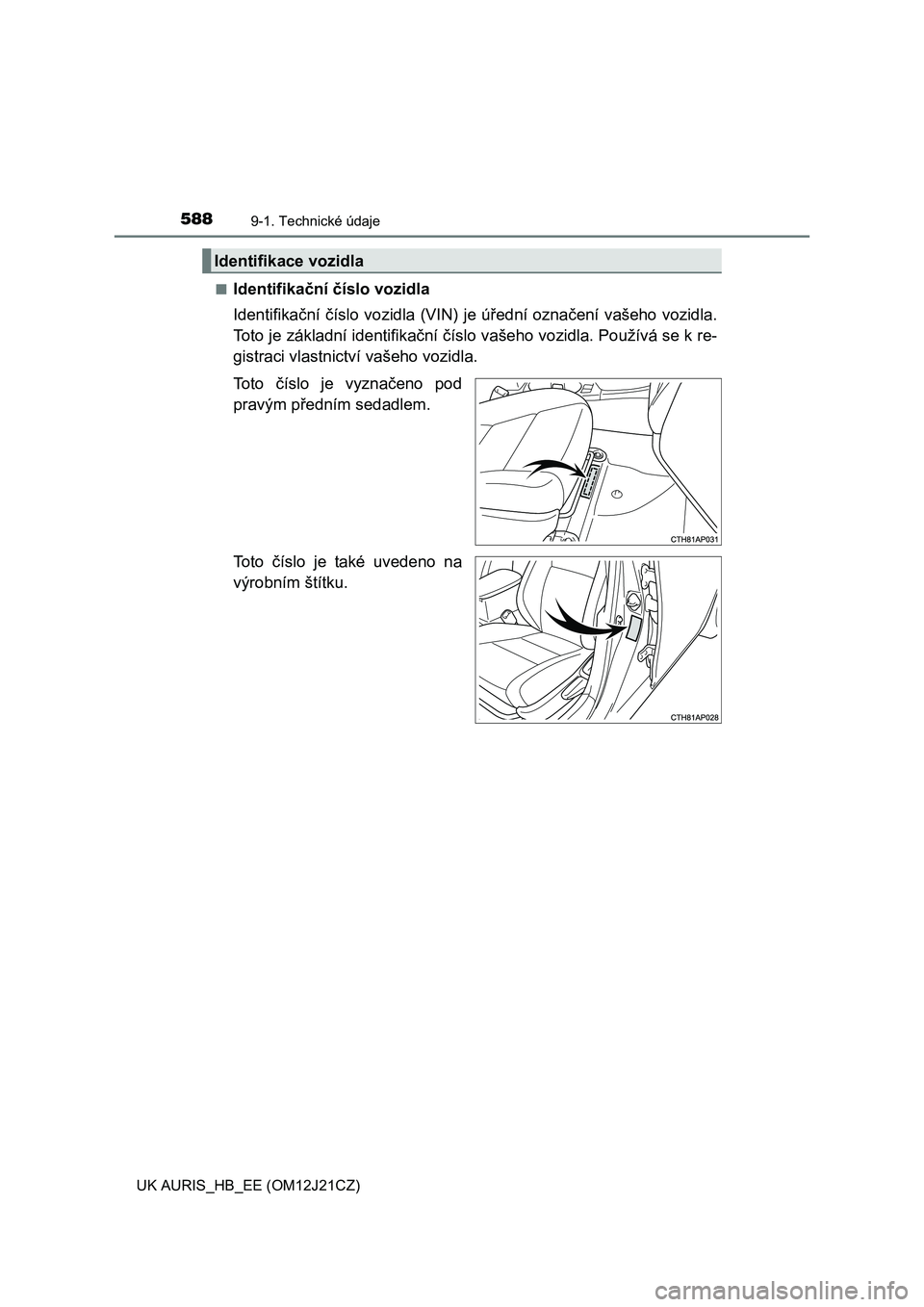

Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
To t o číslo je vyznačeno pod
pravým předním sedadlem.
To t o číslo je také uvedeno na
výrobním štítku.
Identifikace vozidla

5899-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
■Číslo motoru
Číslo motoru je vyraženo na bloku motoru, viz obrázky.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW

5909-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Motory 1NR-FE a 1ZR-FAE
Motor
Model1NR-FE, 1ZR-FAE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih
Motor 1NR-FE
72,5  80,5 mm
Motor 1ZR-FAE
80,5  78,5 mm
Zdvihový objem
Motor 1NR-FE
1 329 cm
3
Motor 1ZR-FAE
1 598 cm
3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího
řemene
Motor 1NR-FE
Automatické nastavení
Motor 1ZR-FAE
7,6  10,0 mm
*
*
:Průhyb hnacího řemene při síle 98 N, vyvozené palcem
(použitý řemen)
Alternátor
Vodní
čerpadlo
Kompresor
klimatizace Klikový
hřídel

5919-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
Motor 8NR-FTS
Motory 1ND-TV a 1WW
Model 8NR-FTS
Ty p4válcový, řadový, 4taktní, zážehový
(s turbodmychadlem)
Vrtání a zdvih 71,5  74,5 mm
Zdvihový objem 1 197 cm3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího
řemeneAutomatické nastavení
Model 1ND-TV a 1WW
Ty p4válcový, řadový, 4taktní, vznětový
(s turbodmychadlem)
Vrtání a zdvih
Motor 1ND-TV
73,0  81,5 mm
Motor 1WW
78,0  83,6 mm
Zdvihový objem
Motor 1ND-TV
1 364 cm
3
Motor 1WW
1 598 cm
3
Vůle ventilů
(studený motor)
Motor 1ND-TV
Sací: 0,11 0,17 mm
Výfukový: 0,14  0,20 mm
Motor 1WW
Automatické nastavení
Napnutí hnacího
řemeneAutomatické nastavení

5929-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Benzínový motor
Naftový motor
UPOZORNĚNÍ
■Typ hnacího řemene (motor 1ND-TV)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.
Palivo
Ty p pa l i v a
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evrop-
ské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů
Ty p pa l i v a
Oblast EU:
Motorová nafta odpovídající Evropské normě
EN590
Mimo oblast EU:
Motorová nafta obsahující 50 mg/kg nebo méně
síry
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů
