2016 TOYOTA AURIS HYBRID Betriebsanleitungen (in German)

4337-2. Wartung
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

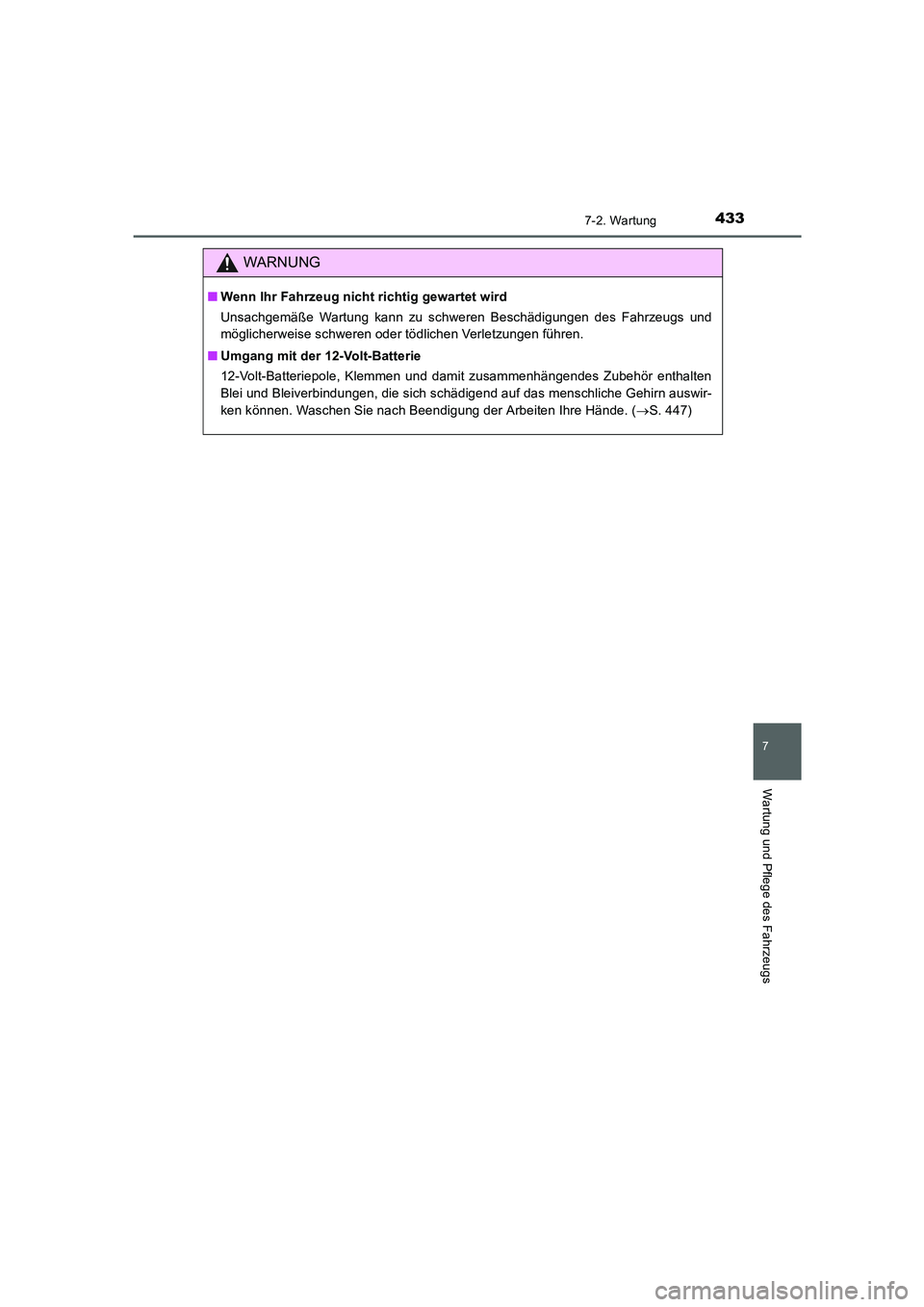

WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Unsachgemäße Wartung kann zu schweren Beschädigungen des Fahrzeugs und
möglicherweise schweren oder tödlichen Verletzungen führen.
■Umgang mit der 12-Volt-Batterie
12-Volt-Batteriepole, Klemmen und damit zusammenhängendes Zubehör enthalten
Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswir-
ken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. (→S. 447)
UK AURIS_HV_HB_OM_German_OM12K49M.book 433 ページ ２０１６年１月１８日　月曜日　午後３時５９分

434
UK_AURIS_HV_HB_EM (OM12K49M)
7-3. Wartung in Eigenregie

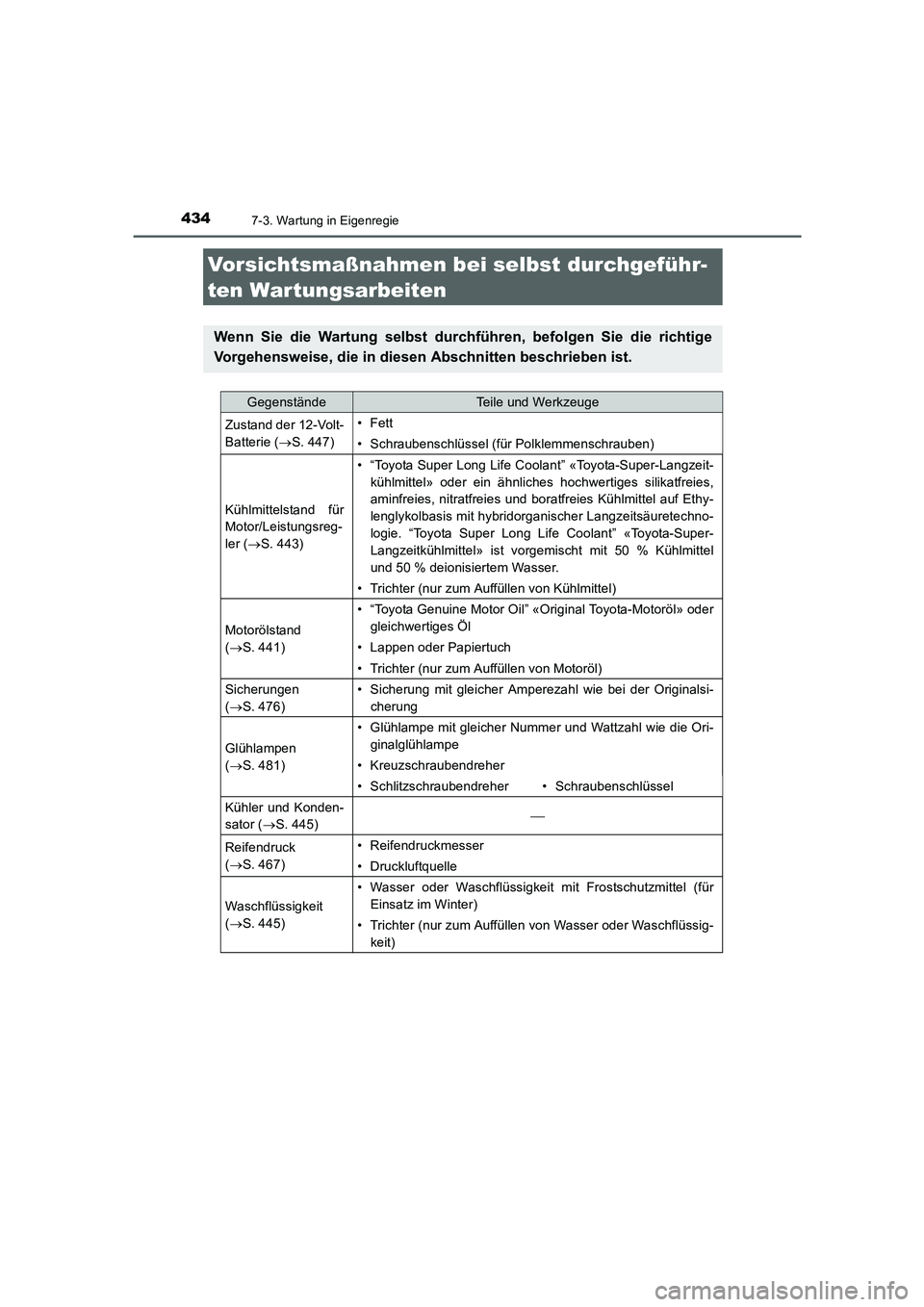

Vorsichtsmaßnahmen bei selbst durchgeführ-
ten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die richtige
Vorgehensweise, die in diesen Abschnitten beschrieben ist.
GegenständeTeile und Werkzeuge
Zustand der 12-Volt-
Batterie (→S. 447)•Fett
• Schraubenschlüssel (für Polklemmenschrauben)
Kühlmittelstand für
Motor/Leistungsreg-
ler (→S. 443)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie. “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel» ist vorgemischt mit 50 % Kühlmittel
und 50 % deionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
(→S. 441)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
(→S. 476)• Sicherung mit gleicher Amperezahl wie bei der Originalsi-
cherung
Glühlampen
(→S. 481)
• Glühlampe mit gleicher Nummer und Wattzahl wie die Ori-
ginalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler und Konden-
sator (→S. 445)
Reifendruck
(→S. 467)• Reifendruckmesser
• Druckluftquelle
Waschflüssigkeit
(→S. 445)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Waschflüssig-
keit)
UK AURIS_HV_HB_OM_German_OM12K49M.book 434 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4357-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

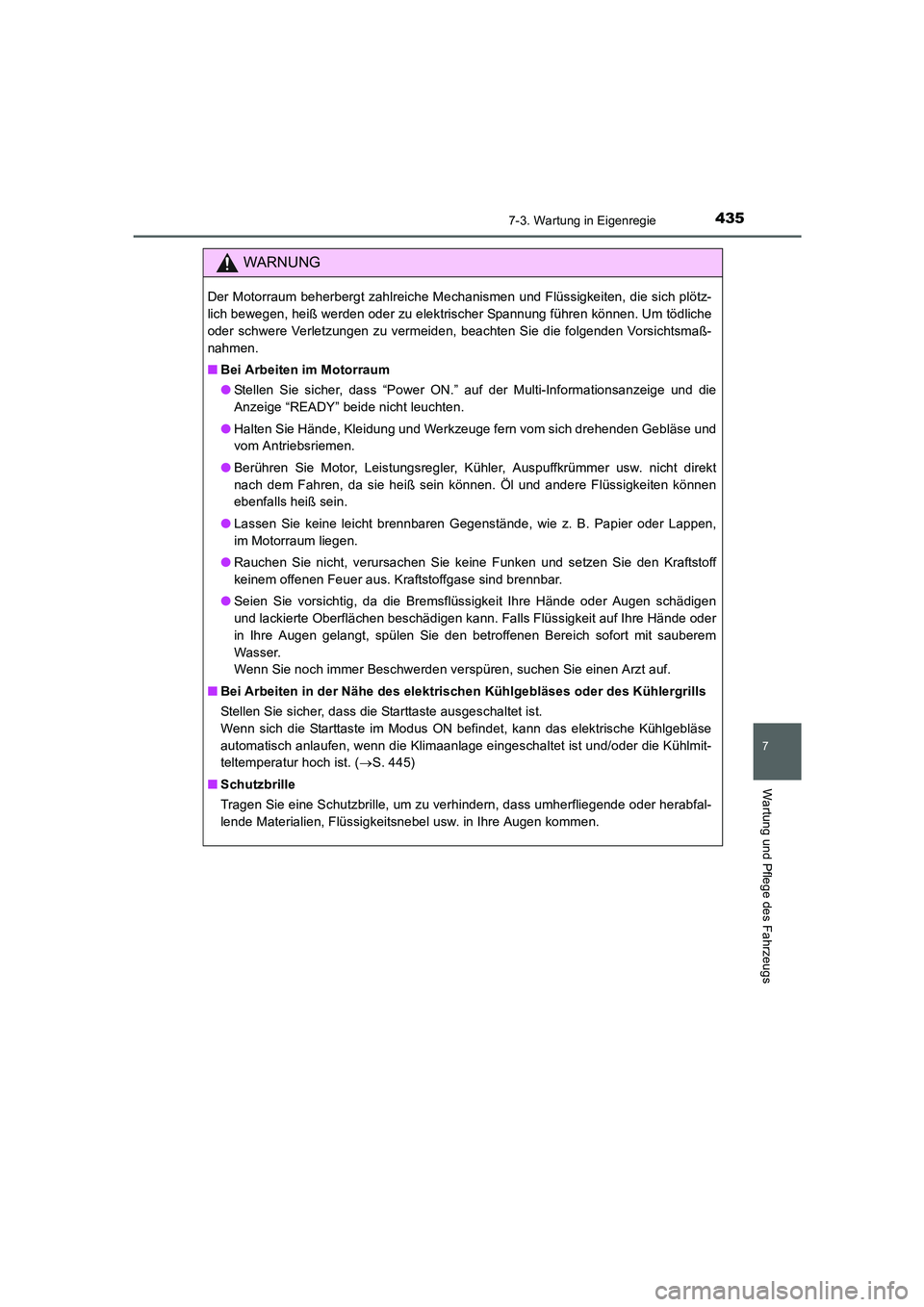

WARNUNG
Der Motorraum beherbergt zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um tödliche
oder schwere Verletzungen zu vermeiden, beachten Sie die folgenden Vorsichtsmaß-
nahmen.
■Bei Arbeiten im Motorraum
●Stellen Sie sicher, dass “Power ON.” auf der Multi-Informationsanzeige und die
Anzeige “READY” beide nicht leuchten.
●Halten Sie Hände, Kleidung und Werkzeuge fern vom sich drehenden Gebläse und
vom Antriebsriemen.
●Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt
nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können
ebenfalls heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie den Kraftstoff
keinem offenen Feuer aus. Kraftstoffgase sind brennbar.
●Seien Sie vorsichtig, da die Bremsflüssigkeit Ihre Hände oder Augen schädigen
und lackierte Oberflächen beschädigen kann. Falls Flüssigkeit auf Ihre Hände oder
in Ihre Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser.
Wenn Sie noch immer Beschwerden verspüren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Stellen Sie sicher, dass die Starttaste ausgeschaltet ist.
Wenn sich die Starttaste im Modus ON befindet, kann das elektrische Kühlgebläse
automatisch anlaufen, wenn die Klimaanlage eingeschaltet ist und/oder die Kühlmit-
teltemperatur hoch ist. (→S. 445)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien, Flüssigkeitsnebel usw. in Ihre Augen kommen.
UK AURIS_HV_HB_OM_German_OM12K49M.book 435 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4367-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig oder hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand leicht abfällt, wenn sich die Bremsbe-
läge abnutzen oder wenn der Flüssigkeitsstand des Akkumulators hoch ist.
Wenn der Vorratsbehälter häufig nachgefüllt werden muss, kann dies ein Anzeichen
für ein ernstzunehmendes Problem sein.
UK AURIS_HV_HB_OM_German_OM12K49M.book 436 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4377-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

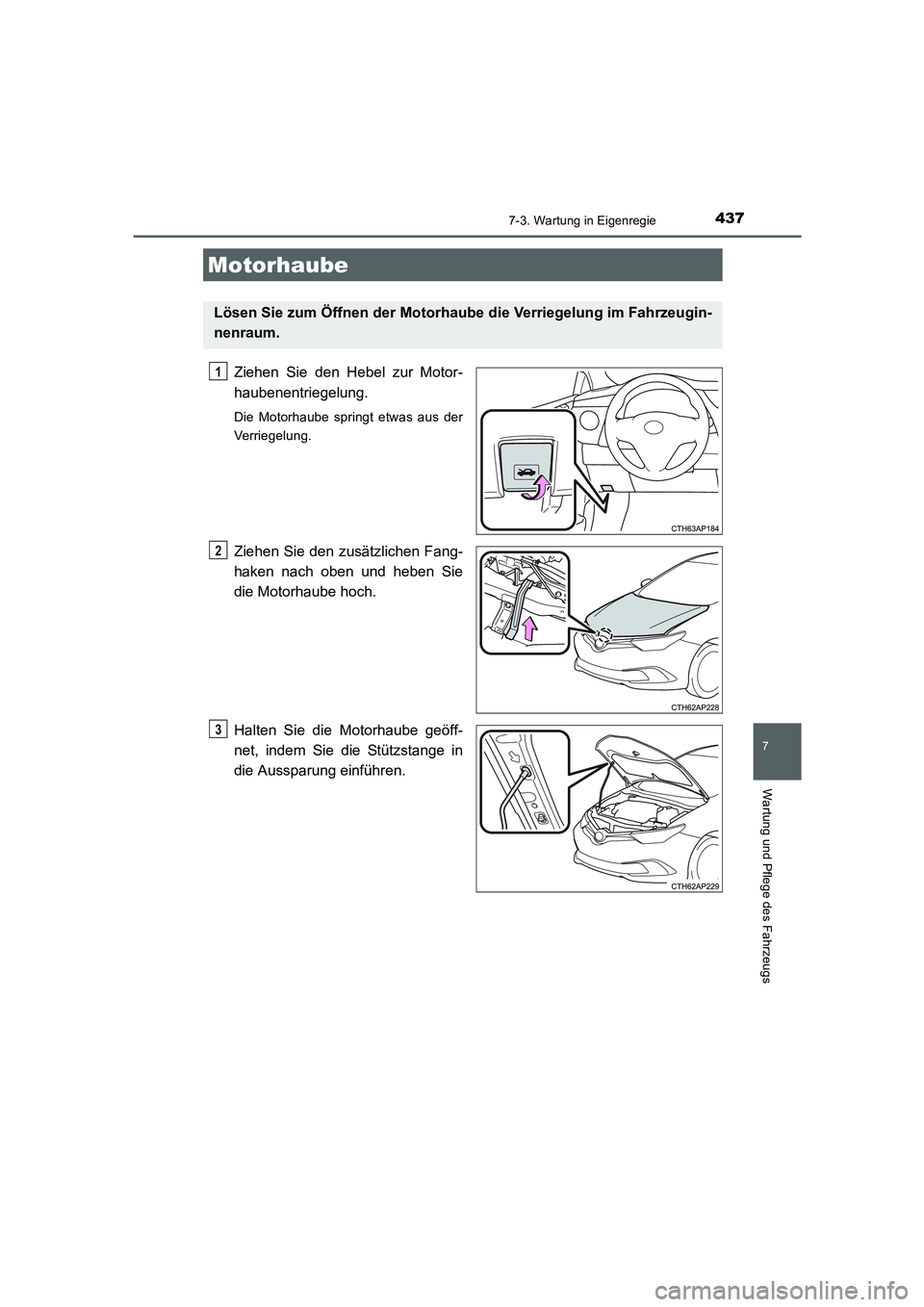

Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der
Verriegelung.
Ziehen Sie den zusätzlichen Fang-
haken nach oben und heben Sie
die Motorhaube hoch.
Halten Sie die Motorhaube geöff-
net, indem Sie die Stützstange in
die Aussparung einführen.
Motorhaube
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3
UK AURIS_HV_HB_OM_German_OM12K49M.book 437 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4387-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)

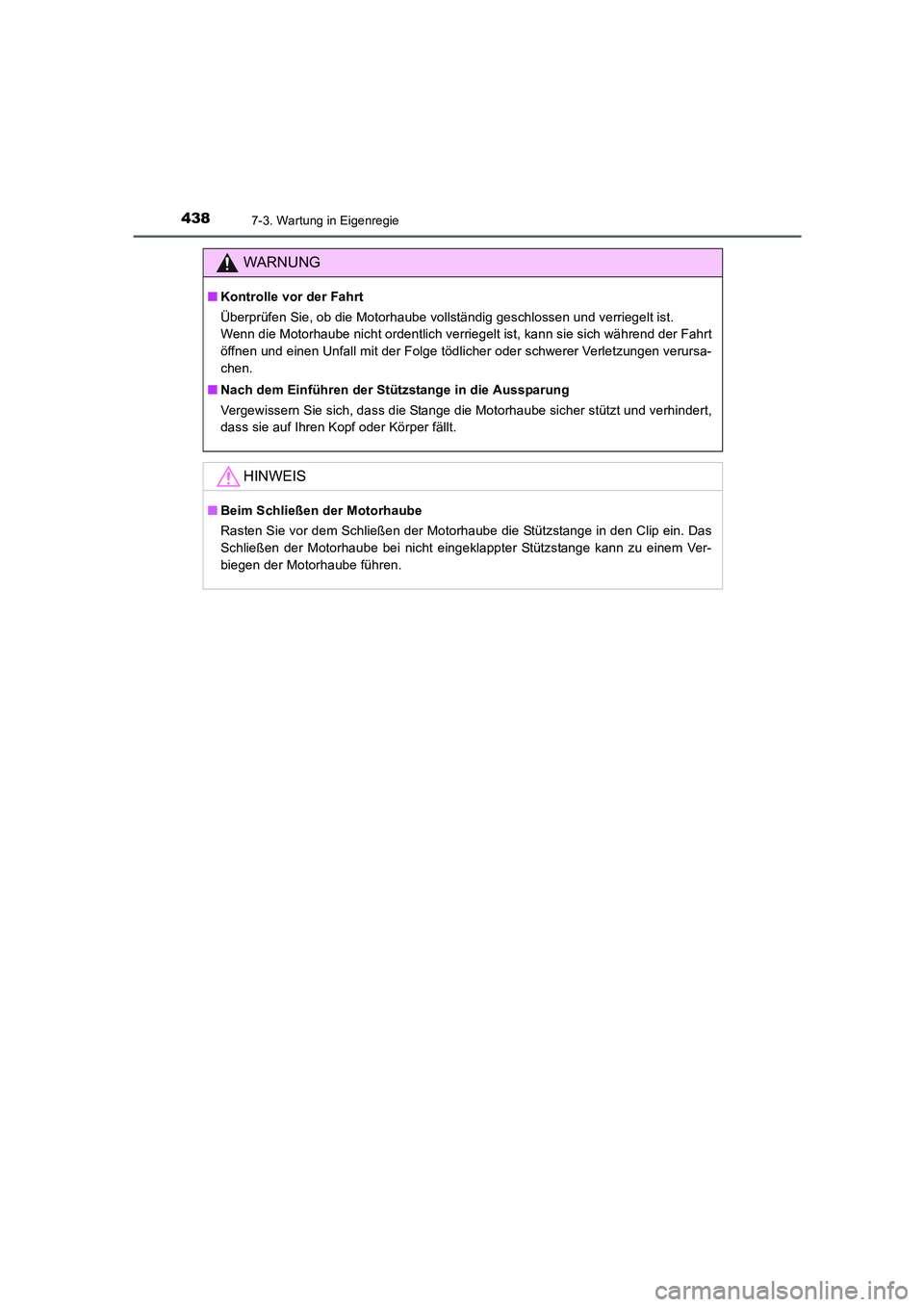

WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich verriegelt ist, kann sie sich während der Fahrt
öffnen und einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursa-
chen.
■Nach dem Einführen der Stützstange in die Aussparung
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt und verhindert,
dass sie auf Ihren Kopf oder Körper fällt.
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in den Clip ein. Das
Schließen der Motorhaube bei nicht eingeklappter Stützstange kann zu einem Ver-
biegen der Motorhaube führen.
UK AURIS_HV_HB_OM_German_OM12K49M.book 438 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4397-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)
◆Vo r n
◆Hinten
XTyp A
XTyp B

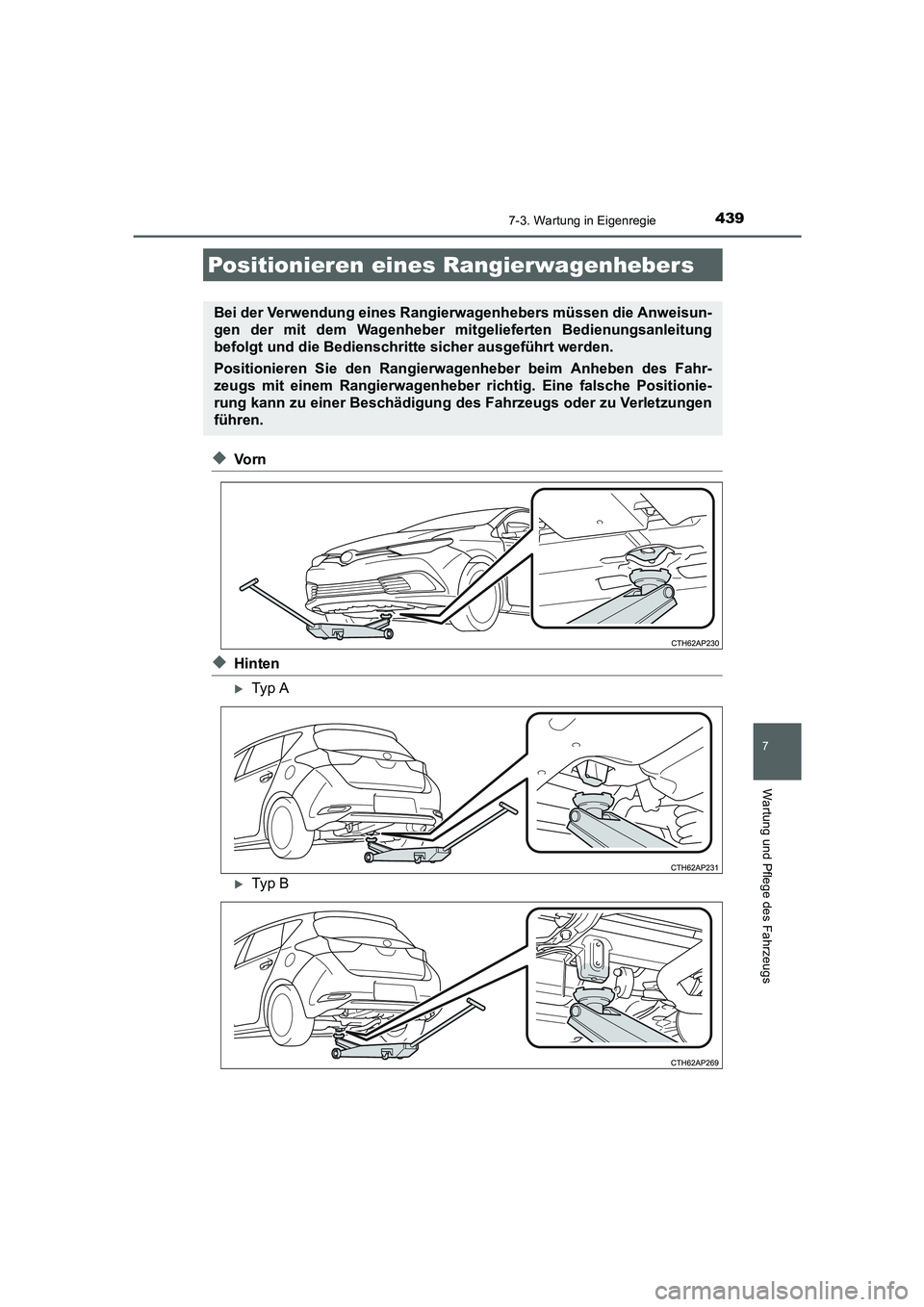

Positionieren eines Rangierwagenhebers
Bei der Verwendung eines Rangierwagenhebers müssen die Anweisun-
gen der mit dem Wagenheber mitgelieferten Bedienungsanleitung
befolgt und die Bedienschritte sicher ausgeführt werden.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs mit einem Rangierwagenheber richtig. Eine falsche Positionie-
rung kann zu einer Beschädigung des Fahrzeugs oder zu Verletzungen
führen.
UK AURIS_HV_HB_OM_German_OM12K49M.book 439 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4407-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)

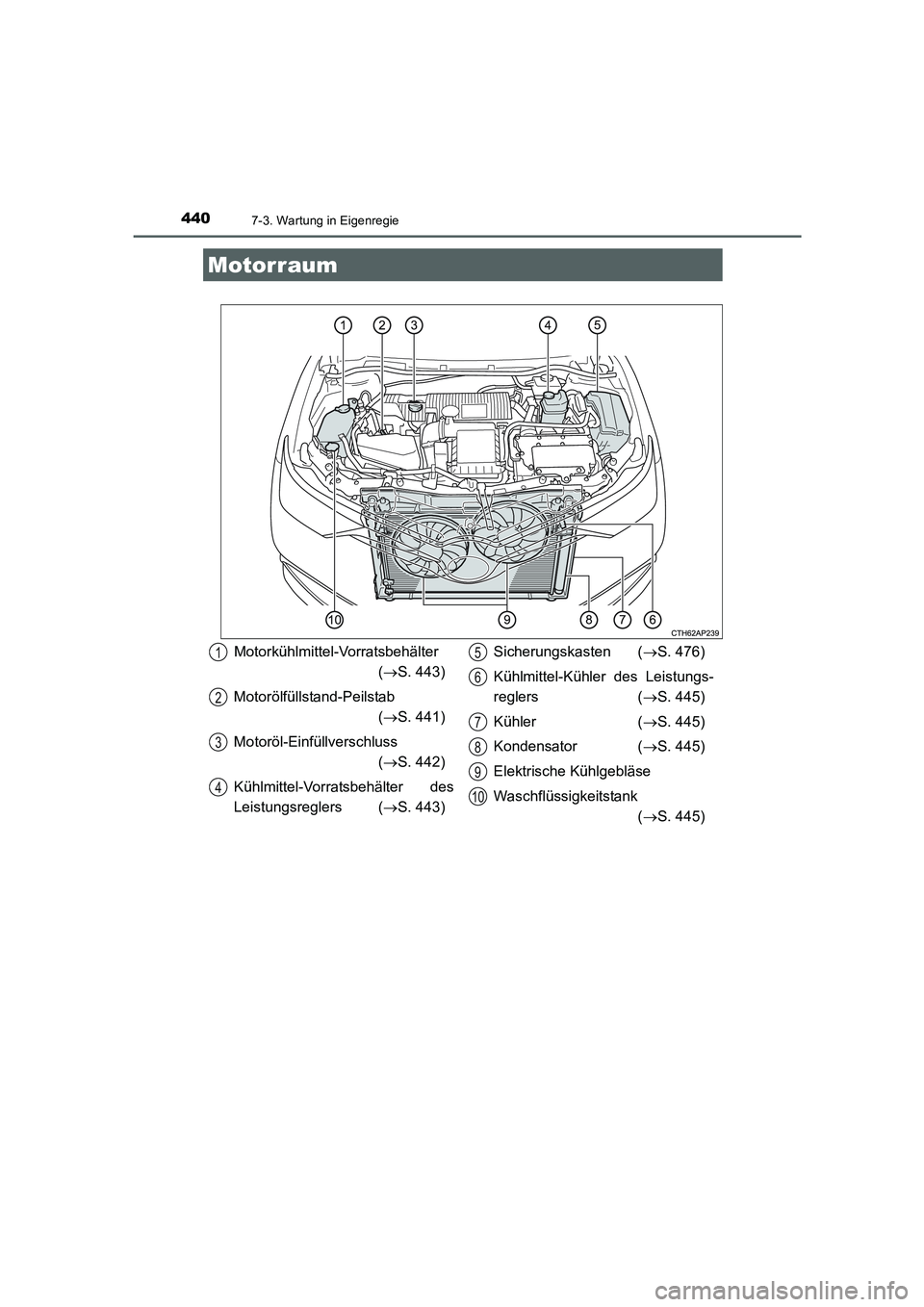

Motorraum
Motorkühlmittel-Vorratsbehälter
(→S. 443)
Motorölfüllstand-Peilstab
(→S. 441)
Motoröl-Einfüllverschluss
(→S. 442)
Kühlmittel-Vorratsbehälter des
Leistungsreglers (→S. 443)Sicherungskasten (→S. 476)
Kühlmittel-Kühler des Leistungs-
reglers (→S. 445)
Kühler (→S. 445)
Kondensator (→S. 445)
Elektrische Kühlgebläse
Waschflüssigkeitstank
(→S. 445)1
2
3
4
5
6
7
8
9
10
