2016 TOYOTA AURIS HYBRID Betriebsanleitungen (in German)

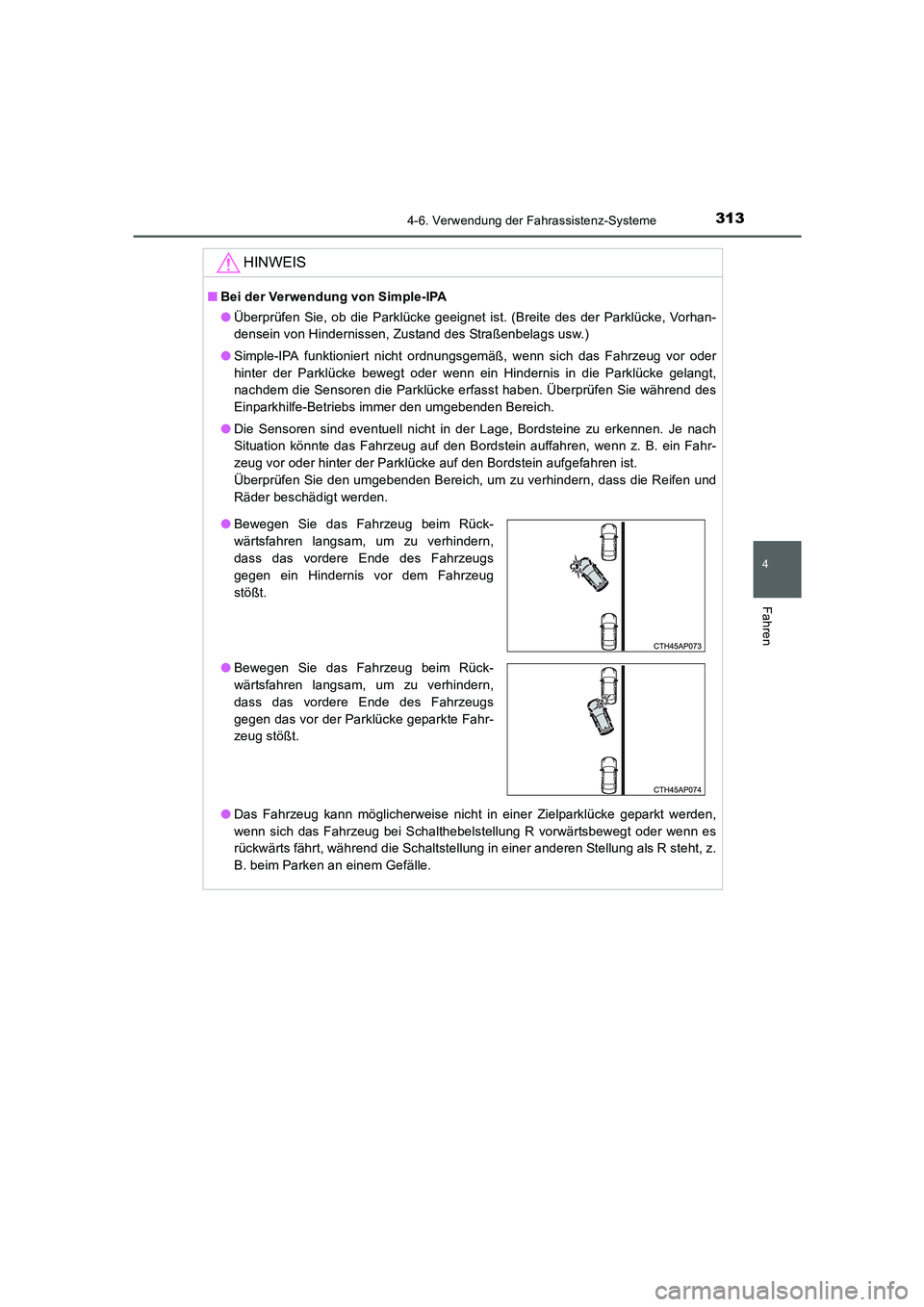

3134-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12K49M)
HINWEIS
■Bei der Verwendung von Simple-IPA
●Überprüfen Sie, ob die Parklücke geeignet ist. (Breite des der Parklücke, Vorhan-
densein von Hindernissen, Zustand des Straßenbelags usw.)
●Simple-IPA funktioniert nicht ordnungsgemäß, wenn sich das Fahrzeug vor oder
hinter der Parklücke bewegt oder wenn ein Hindernis in die Parklücke gelangt,
nachdem die Sensoren die Parklücke erfasst haben. Überprüfen Sie während des
Einparkhilfe-Betriebs immer den umgebenden Bereich.
●Die Sensoren sind eventuell nicht in der Lage, Bordsteine zu erkennen. Je nach
Situation könnte das Fahrzeug auf den Bordstein auffahren, wenn z. B. ein Fahr-
zeug vor oder hinter der Parklücke auf den Bordstein aufgefahren ist.
Überprüfen Sie den umgebenden Bereich, um zu verhindern, dass die Reifen und
Räder beschädigt werden.
●Das Fahrzeug kann möglicherweise nicht in einer Zielparklücke geparkt werden,
wenn sich das Fahrzeug bei Schalthebelstellung R vorwärtsbewegt oder wenn es
rückwärts fährt, während die Schaltstellung in einer anderen Stellung als R steht, z.
B. beim Parken an einem Gefälle.
●Bewegen Sie das Fahrzeug beim Rück-
wärtsfahren langsam, um zu verhindern,
dass das vordere Ende des Fahrzeugs
gegen ein Hindernis vor dem Fahrzeug
stößt.
●Bewegen Sie das Fahrzeug beim Rück-
wärtsfahren langsam, um zu verhindern,
dass das vordere Ende des Fahrzeugs
gegen das vor der Parklücke geparkte Fahr-
zeug stößt.
UK AURIS_HV_HB_OM_German_OM12K49M.book 313 ページ ２０１６年１月１８日　月曜日　午後３時５９分

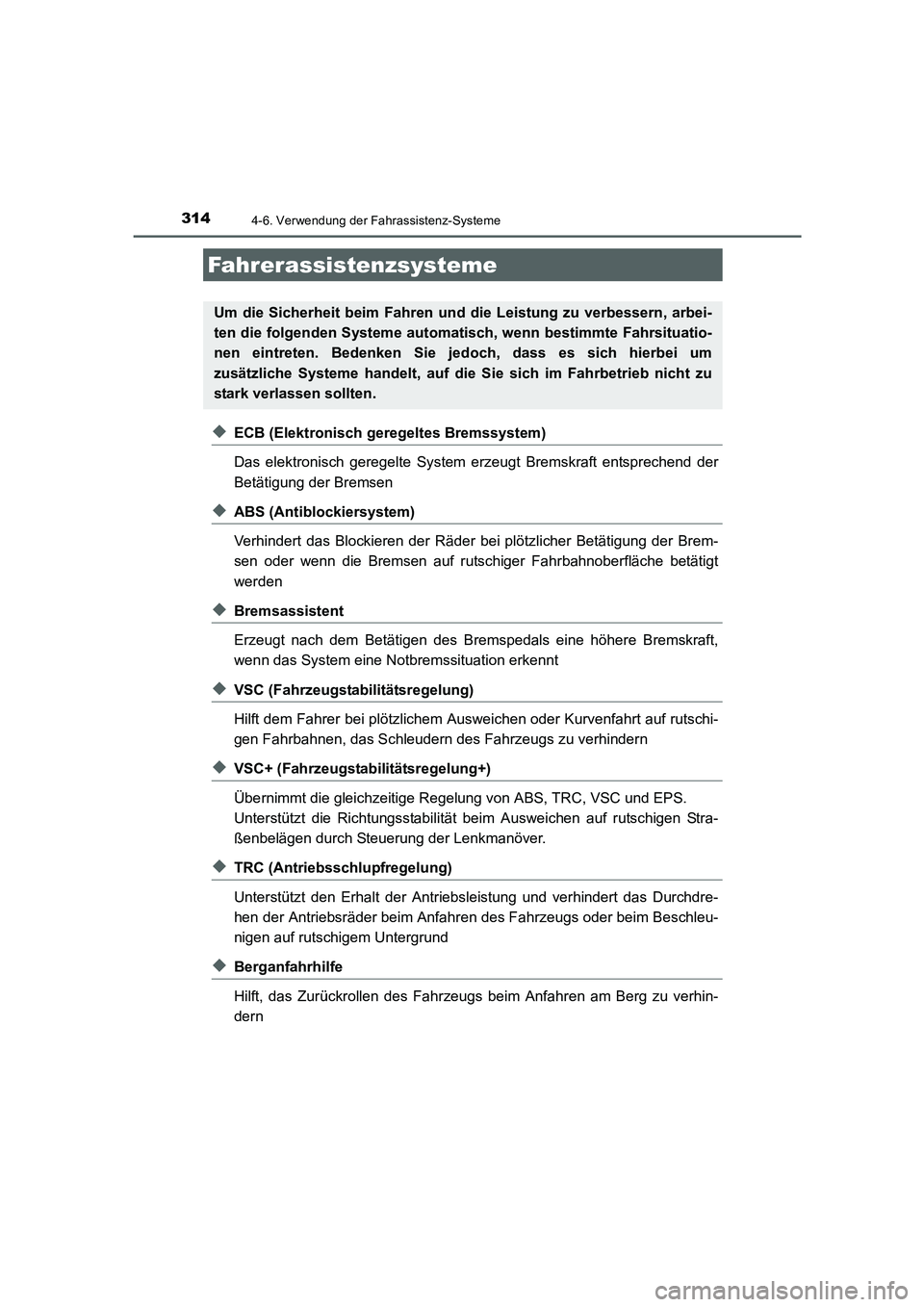

3144-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12K49M)
◆ECB (Elektronisch geregeltes Bremssystem)
Das elektronisch geregelte System erzeugt Bremskraft entsprechend der
Betätigung der Bremsen
◆ABS (Antiblockiersystem)
Verhindert das Blockieren der Räder bei plötzlicher Betätigung der Brem-
sen oder wenn die Bremsen auf rutschiger Fahrbahnoberfläche betätigt
werden
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer bei plötzlichem Ausweichen oder Kurvenfahrt auf rutschi-
gen Fahrbahnen, das Schleudern des Fahrzeugs zu verhindern
◆VSC+ (Fahrzeugstabilitätsregelung+)
Übernimmt die gleichzeitige Regelung von ABS, TRC, VSC und EPS.
Unterstützt die Richtungsstabilität beim Ausweichen auf rutschigen Stra-
ßenbelägen durch Steuerung der Lenkmanöver.
◆TRC (Antriebsschlupfregelung)
Unterstützt den Erhalt der Antriebsleistung und verhindert das Durchdre-
hen der Antriebsräder beim Anfahren des Fahrzeugs oder beim Beschleu-
nigen auf rutschigem Untergrund
◆Berganfahrhilfe
Hilft, das Zurückrollen des Fahrzeugs beim Anfahren am Berg zu verhin-
dern
Fahrerassistenzsysteme
Um die Sicherheit beim Fahren und die Leistung zu verbessern, arbei-
ten die folgenden Systeme automatisch, wenn bestimmte Fahrsituatio-
nen eintreten. Bedenken Sie jedoch, dass es sich hierbei um
zusätzliche Systeme handelt, auf die Sie sich im Fahrbetrieb nicht zu
stark verlassen sollten.
UK AURIS_HV_HB_OM_German_OM12K49M.book 314 ページ ２０１６年１月１８日　月曜日　午後３時５９分

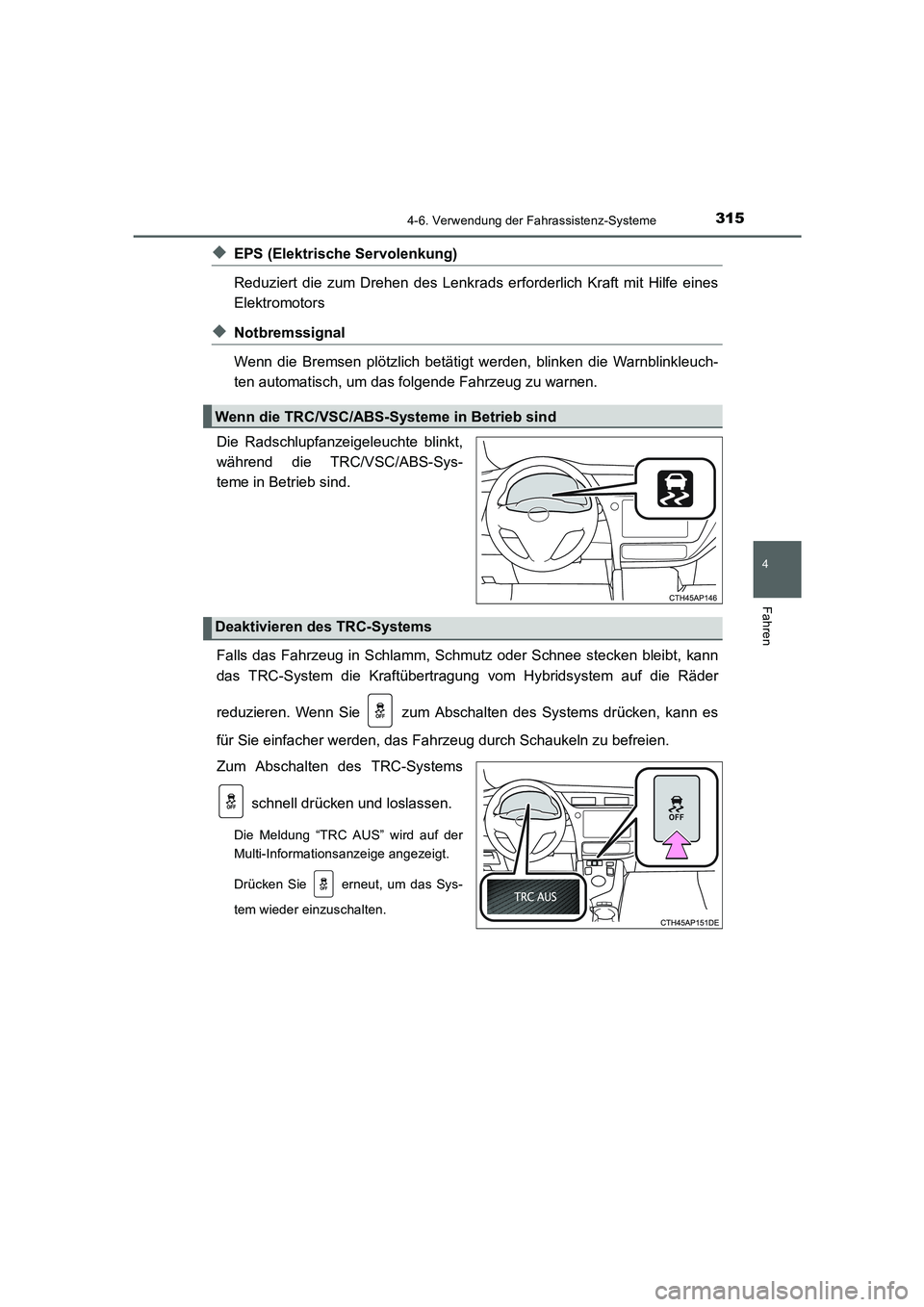

3154-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12K49M)
◆EPS (Elektrische Servolenkung)
Reduziert die zum Drehen des Lenkrads erforderlich Kraft mit Hilfe eines
Elektromotors
◆Notbremssignal
Wenn die Bremsen plötzlich betätigt werden, blinken die Warnblinkleuch-
ten automatisch, um das folgende Fahrzeug zu warnen.
Die Radschlupfanzeigeleuchte blinkt,
während die TRC/VSC/ABS-Sys-
teme in Betrieb sind.
Falls das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die Kraftübertragung vom Hybridsystem auf die Räder
reduzieren. Wenn Sie zum Abschalten des Systems drücken, kann es
für Sie einfacher werden, das Fahrzeug durch Schaukeln zu befreien.
Zum Abschalten des TRC-Systems
schnell drücken und loslassen.
Die Meldung “TRC AUS” wird auf der
Multi-Informationsanzeige angezeigt.
Drücken Sie erneut, um das Sys-
tem wieder einzuschalten.
Wenn die TRC/VSC/ABS-Systeme in Betrieb sind
Deaktivieren des TRC-Systems
UK AURIS_HV_HB_OM_German_OM12K49M.book 315 ページ ２０１６年１月１８日　月曜日　午後３時５９分

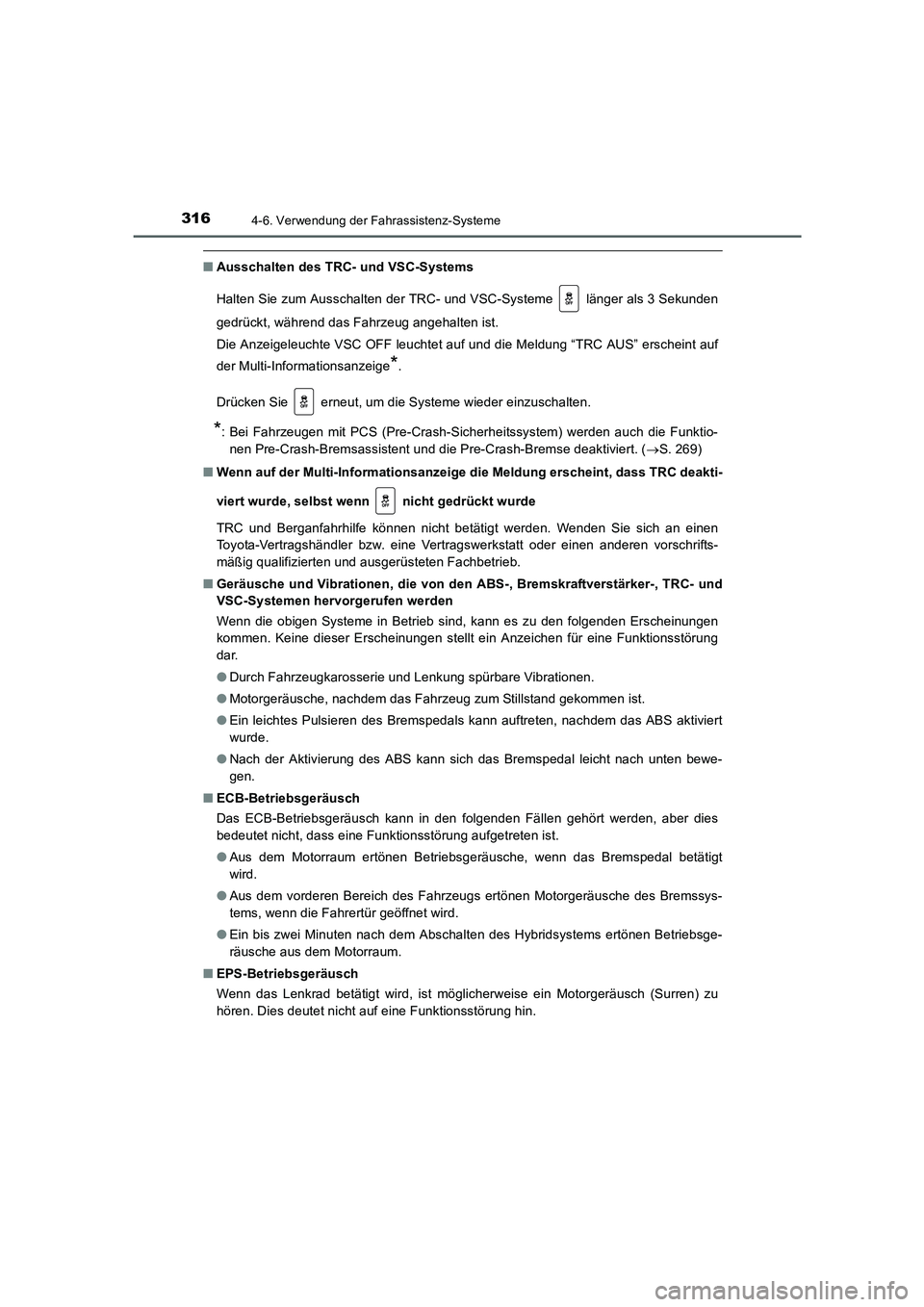

3164-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12K49M)
■Ausschalten des TRC- und VSC-Systems
Halten Sie zum Ausschalten der TRC- und VSC-Systeme länger als 3 Sekunden
gedrückt, während das Fahrzeug angehalten ist.
Die Anzeigeleuchte VSC OFF leuchtet auf und die Meldung “TRC AUS” erscheint auf
der Multi-Informationsanzeige
*.
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit PCS (Pre-Crash-Sicherheitssystem) werden auch die Funktio-
nen Pre-Crash-Bremsassistent und die Pre-Crash-Bremse deaktiviert. (→S. 269)
■Wenn auf der Multi-Informationsanzeige die Meldung erscheint, dass TRC deakti-
viert wurde, selbst wenn nicht gedrückt wurde
TRC und Berganfahrhilfe können nicht betätigt werden. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
■Geräusche und Vibrationen, die von den ABS-, Bremskraftverstärker-, TRC- und
VSC-Systemen hervorgerufen werden
Wenn die obigen Systeme in Betrieb sind, kann es zu den folgenden Erscheinungen
kommen. Keine dieser Erscheinungen stellt ein Anzeichen für eine Funktionsstörung
dar.
●Durch Fahrzeugkarosserie und Lenkung spürbare Vibrationen.
●Motorgeräusche, nachdem das Fahrzeug zum Stillstand gekommen ist.
●Ein leichtes Pulsieren des Bremspedals kann auftreten, nachdem das ABS aktiviert
wurde.
●Nach der Aktivierung des ABS kann sich das Bremspedal leicht nach unten bewe-
gen.
■ECB-Betriebsgeräusch
Das ECB-Betriebsgeräusch kann in den folgenden Fällen gehört werden, aber dies
bedeutet nicht, dass eine Funktionsstörung aufgetreten ist.
●Aus dem Motorraum ertönen Betriebsgeräusche, wenn das Bremspedal betätigt
wird.
●Aus dem vorderen Bereich des Fahrzeugs ertönen Motorgeräusche des Bremssys-
tems, wenn die Fahrertür geöffnet wird.
●Ein bis zwei Minuten nach dem Abschalten des Hybridsystems ertönen Betriebsge-
räusche aus dem Motorraum.
■EPS-Betriebsgeräusch
Wenn das Lenkrad betätigt wird, ist möglicherweise ein Motorgeräusch (Surren) zu
hören. Dies deutet nicht auf eine Funktionsstörung hin.
UK AURIS_HV_HB_OM_German_OM12K49M.book 316 ページ ２０１６年１月１８日　月曜日　午後３時５９分

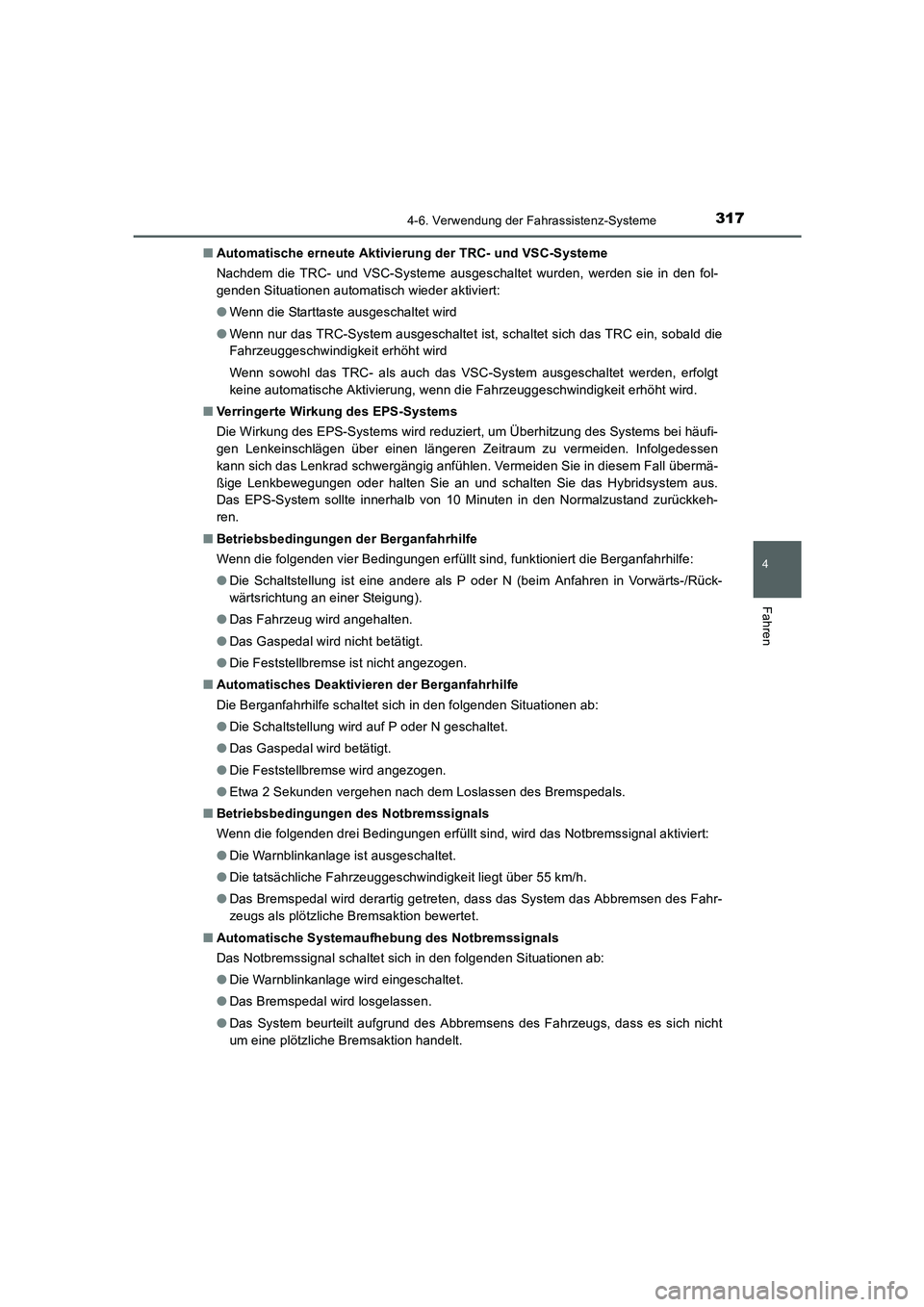

3174-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12K49M)■Automatische erneute Aktivierung der TRC- und VSC-Systeme
Nachdem die TRC- und VSC-Systeme ausgeschaltet wurden, werden sie in den fol-
genden Situationen automatisch wieder aktiviert:
●Wenn die Starttaste ausgeschaltet wird
●Wenn nur das TRC-System ausgeschaltet ist, schaltet sich das TRC ein, sobald die
Fahrzeuggeschwindigkeit erhöht wird
Wenn sowohl das TRC- als auch das VSC-System ausgeschaltet werden, erfolgt
keine automatische Aktivierung, wenn die Fahrzeuggeschwindigkeit erhöht wird.
■Verringerte Wirkung des EPS-Systems
Die Wirkung des EPS-Systems wird reduziert, um Überhitzung des Systems bei häufi-
gen Lenkeinschlägen über einen längeren Zeitraum zu vermeiden. Infolgedessen
kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall übermä-
ßige Lenkbewegungen oder halten Sie an und schalten Sie das Hybridsystem aus.
Das EPS-System sollte innerhalb von 10 Minuten in den Normalzustand zurückkeh-
ren.
■Betriebsbedingungen der Berganfahrhilfe
Wenn die folgenden vier Bedingungen erfüllt sind, funktioniert die Berganfahrhilfe:
●Die Schaltstellung ist eine andere als P oder N (beim Anfahren in Vorwärts-/Rück-
wärtsrichtung an einer Steigung).
●Das Fahrzeug wird angehalten.
●Das Gaspedal wird nicht betätigt.
●Die Feststellbremse ist nicht angezogen.
■Automatisches Deaktivieren der Berganfahrhilfe
Die Berganfahrhilfe schaltet sich in den folgenden Situationen ab:
●Die Schaltstellung wird auf P oder N geschaltet.
●Das Gaspedal wird betätigt.
●Die Feststellbremse wird angezogen.
●Etwa 2 Sekunden vergehen nach dem Loslassen des Bremspedals.
■Betriebsbedingungen des Notbremssignals
Wenn die folgenden drei Bedingungen erfüllt sind, wird das Notbremssignal aktiviert:
●Die Warnblinkanlage ist ausgeschaltet.
●Die tatsächliche Fahrzeuggeschwindigkeit liegt über 55 km/h.
●Das Bremspedal wird derartig getreten, dass das System das Abbremsen des Fahr-
zeugs als plötzliche Bremsaktion bewertet.
■Automatische Systemaufhebung des Notbremssignals
Das Notbremssignal schaltet sich in den folgenden Situationen ab:
●Die Warnblinkanlage wird eingeschaltet.
●Das Bremspedal wird losgelassen.
●Das System beurteilt aufgrund des Abbremsens des Fahrzeugs, dass es sich nicht
um eine plötzliche Bremsaktion handelt.
UK AURIS_HV_HB_OM_German_OM12K49M.book 317 ページ ２０１６年１月１８日　月曜日　午後３時５９分

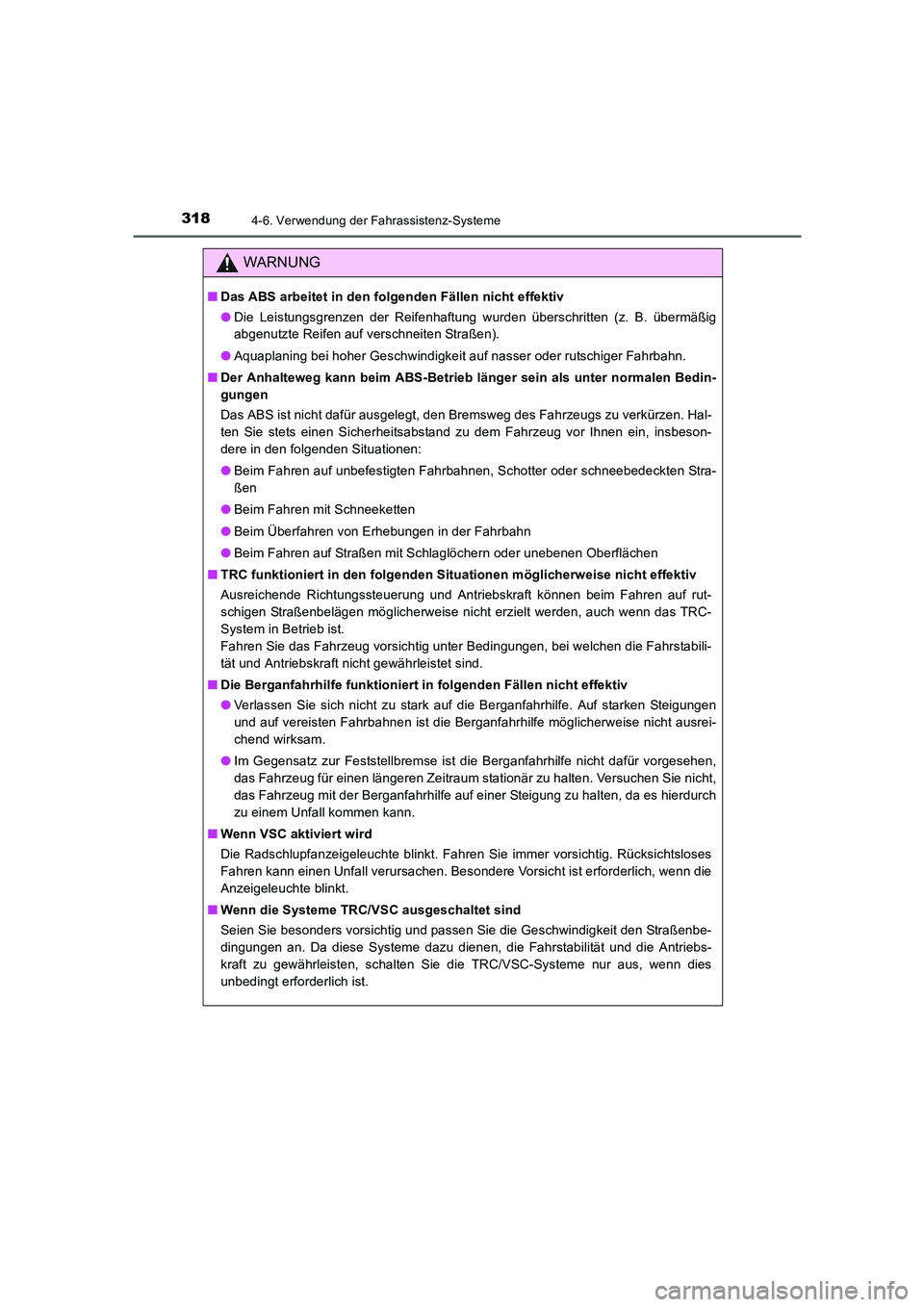

3184-6. Verwendung der Fahrassistenz-Systeme
UK_AURIS_HV_HB_EM (OM12K49M)
WARNUNG
■Das ABS arbeitet in den folgenden Fällen nicht effektiv
●Die Leistungsgrenzen der Reifenhaftung wurden überschritten (z. B. übermäßig
abgenutzte Reifen auf verschneiten Straßen).
●Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■Der Anhalteweg kann beim ABS-Betrieb länger sein als unter normalen Bedin-
gungen
Das ABS ist nicht dafür ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Hal-
ten Sie stets einen Sicherheitsabstand zu dem Fahrzeug vor Ihnen ein, insbeson-
dere in den folgenden Situationen:
●Beim Fahren auf unbefestigten Fahrbahnen, Schotter oder schneebedeckten Stra-
ßen
●Beim Fahren mit Schneeketten
●Beim Überfahren von Erhebungen in der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglöchern oder unebenen Oberflächen
■TRC funktioniert in den folgenden Situationen möglicherweise nicht effektiv
Ausreichende Richtungssteuerung und Antriebskraft können beim Fahren auf rut-
schigen Straßenbelägen möglicherweise nicht erzielt werden, auch wenn das TRC-
System in Betrieb ist.
Fahren Sie das Fahrzeug vorsichtig unter Bedingungen, bei welchen die Fahrstabili-
tät und Antriebskraft nicht gewährleistet sind.
■Die Berganfahrhilfe funktioniert in folgenden Fällen nicht effektiv
●Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Auf starken Steigungen
und auf vereisten Fahrbahnen ist die Berganfahrhilfe möglicherweise nicht ausrei-
chend wirksam.
●Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dafür vorgesehen,
das Fahrzeug für einen längeren Zeitraum stationär zu halten. Versuchen Sie nicht,
das Fahrzeug mit der Berganfahrhilfe auf einer Steigung zu halten, da es hierdurch
zu einem Unfall kommen kann.
■Wenn VSC aktiviert wird
Die Radschlupfanzeigeleuchte blinkt. Fahren Sie immer vorsichtig. Rücksichtsloses
Fahren kann einen Unfall verursachen. Besondere Vorsicht ist erforderlich, wenn die
Anzeigeleuchte blinkt.
■Wenn die Systeme TRC/VSC ausgeschaltet sind
Seien Sie besonders vorsichtig und passen Sie die Geschwindigkeit den Straßenbe-
dingungen an. Da diese Systeme dazu dienen, die Fahrstabilität und die Antriebs-
kraft zu gewährleisten, schalten Sie die TRC/VSC-Systeme nur aus, wenn dies
unbedingt erforderlich ist.
UK AURIS_HV_HB_OM_German_OM12K49M.book 318 ページ ２０１６年１月１８日　月曜日　午後３時５９分

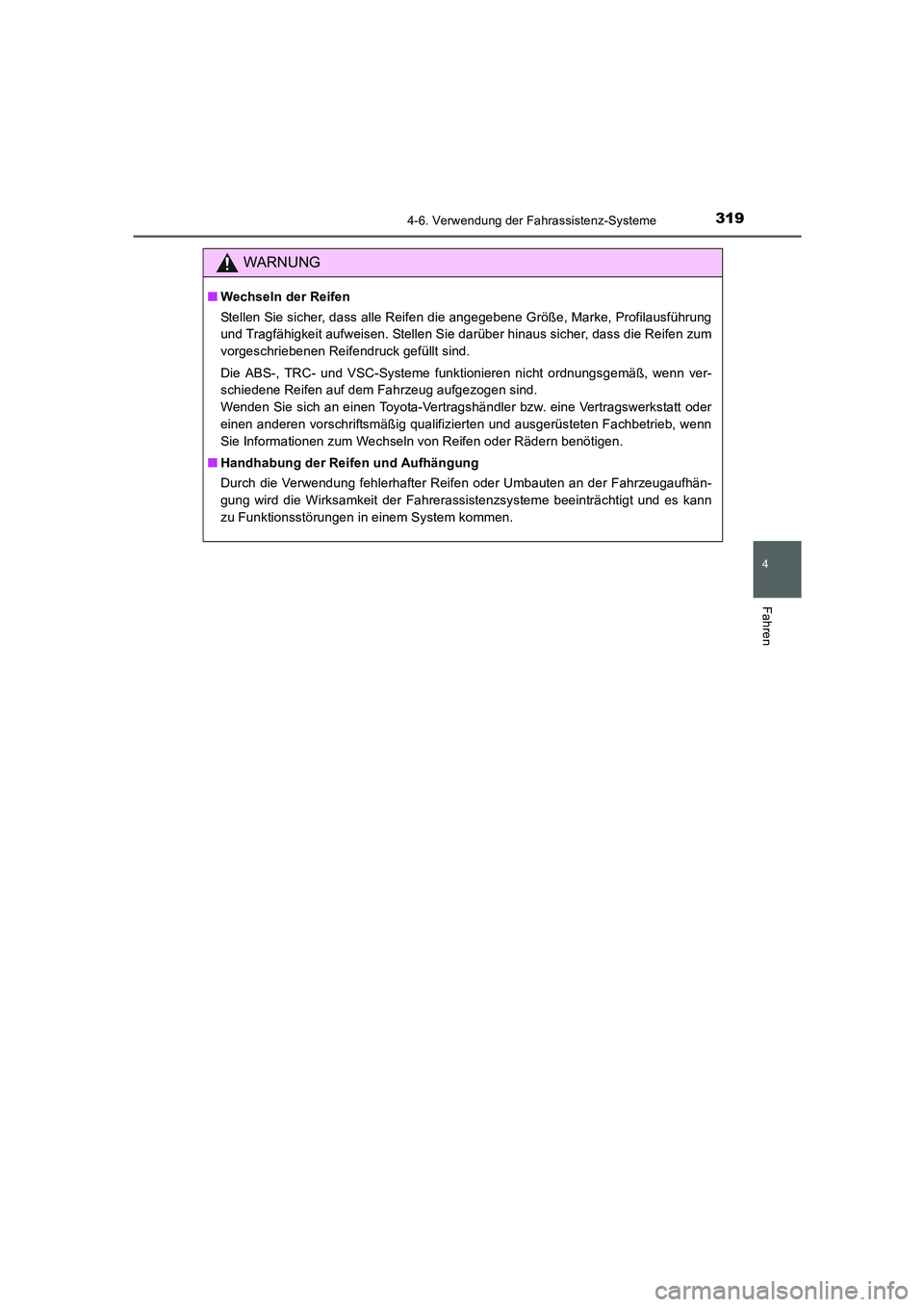

3194-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
UK_AURIS_HV_HB_EM (OM12K49M)
WARNUNG
■Wechseln der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausführung
und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen zum
vorgeschriebenen Reifendruck gefüllt sind.
Die ABS-, TRC- und VSC-Systeme funktionieren nicht ordnungsgemäß, wenn ver-
schiedene Reifen auf dem Fahrzeug aufgezogen sind.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn
Sie Informationen zum Wechseln von Reifen oder Rädern benötigen.
■Handhabung der Reifen und Aufhängung
Durch die Verwendung fehlerhafter Reifen oder Umbauten an der Fahrzeugaufhän-
gung wird die Wirksamkeit der Fahrerassistenzsysteme beeinträchtigt und es kann
zu Funktionsstörungen in einem System kommen.
UK AURIS_HV_HB_OM_German_OM12K49M.book 319 ページ ２０１６年１月１８日　月曜日　午後３時５９分

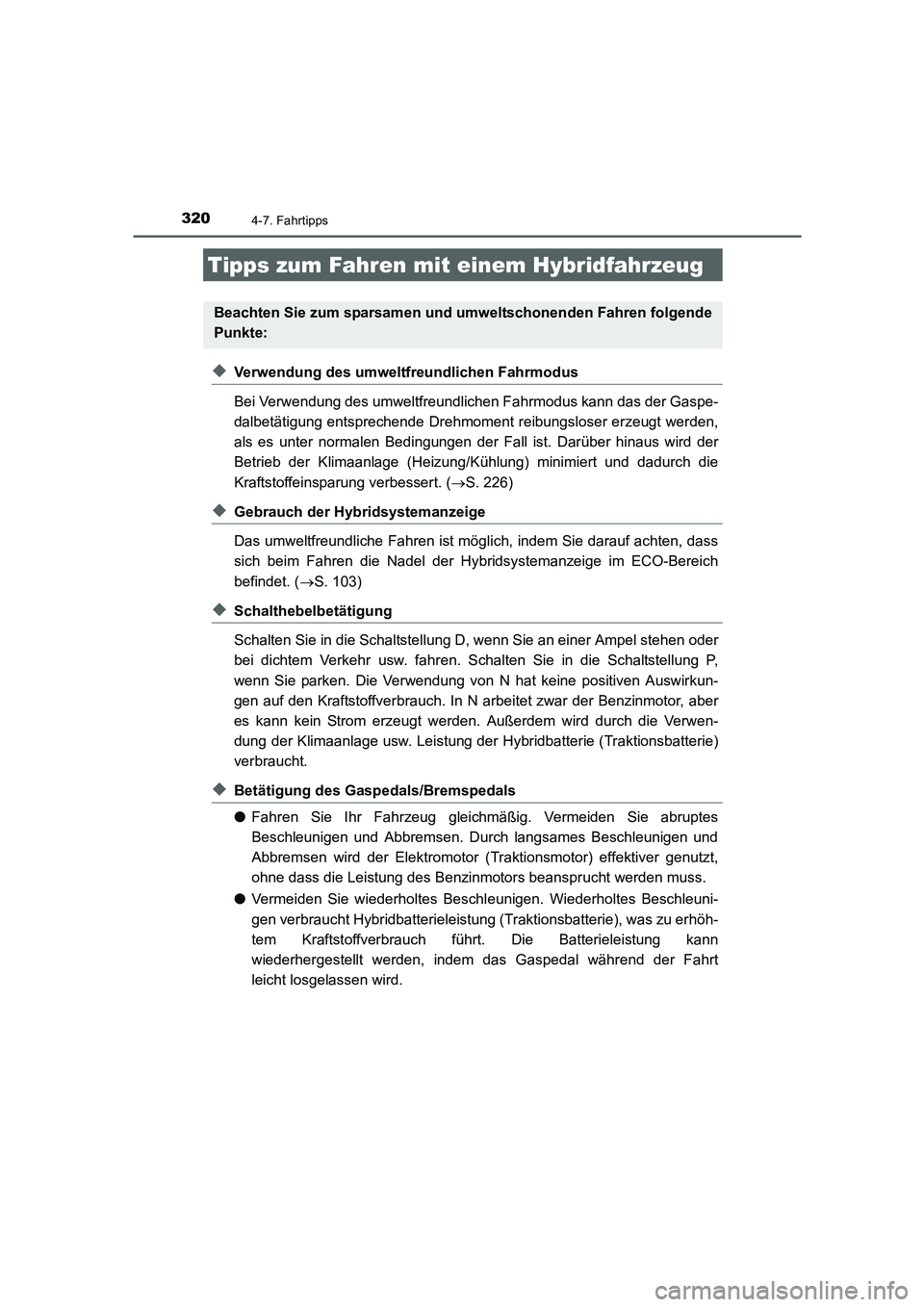

320
UK_AURIS_HV_HB_EM (OM12K49M)
4-7. Fahrtipps
◆Verwendung des umweltfreundlichen Fahrmodus
Bei Verwendung des umweltfreundlichen Fahrmodus kann das der Gaspe-
dalbetätigung entsprechende Drehmoment reibungsloser erzeugt werden,
als es unter normalen Bedingungen der Fall ist. Darüber hinaus wird der
Betrieb der Klimaanlage (Heizung/Kühlung) minimiert und dadurch die
Kraftstoffeinsparung verbessert. (→S. 226)
◆Gebrauch der Hybridsystemanzeige
Das umweltfreundliche Fahren ist möglich, indem Sie darauf achten, dass
sich beim Fahren die Nadel der Hybridsystemanzeige im ECO-Bereich
befindet. (→S. 103)
◆Schalthebelbetätigung
Schalten Sie in die Schaltstellung D, wenn Sie an einer Ampel stehen oder
bei dichtem Verkehr usw. fahren. Schalten Sie in die Schaltstellung P,
wenn Sie parken. Die Verwendung von N hat keine positiven Auswirkun-
gen auf den Kraftstoffverbrauch. In N arbeitet zwar der Benzinmotor, aber
es kann kein Strom erzeugt werden. Außerdem wird durch die Verwen-
dung der Klimaanlage usw. Leistung der Hybridbatterie (Traktionsbatterie)
verbraucht.
◆Betätigung des Gaspedals/Bremspedals
●Fahren Sie Ihr Fahrzeug gleichmäßig. Vermeiden Sie abruptes
Beschleunigen und Abbremsen. Durch langsames Beschleunigen und
Abbremsen wird der Elektromotor (Traktionsmotor) effektiver genutzt,
ohne dass die Leistung des Benzinmotors beansprucht werden muss.
●Vermeiden Sie wiederholtes Beschleunigen. Wiederholtes Beschleuni-
gen verbraucht Hybridbatterieleistung (Traktionsbatterie), was zu erhöh-
tem Kraftstoffverbrauch führt. Die Batterieleistung kann
wiederhergestellt werden, indem das Gaspedal während der Fahrt
leicht losgelassen wird.
Tipps zum Fahren mit einem Hybridfahrzeug
Beachten Sie zum sparsamen und umweltschonenden Fahren folgende
Punkte:
UK AURIS_HV_HB_OM_German_OM12K49M.book 320 ページ ２０１６年１月１８日　月曜日　午後３時５９分
