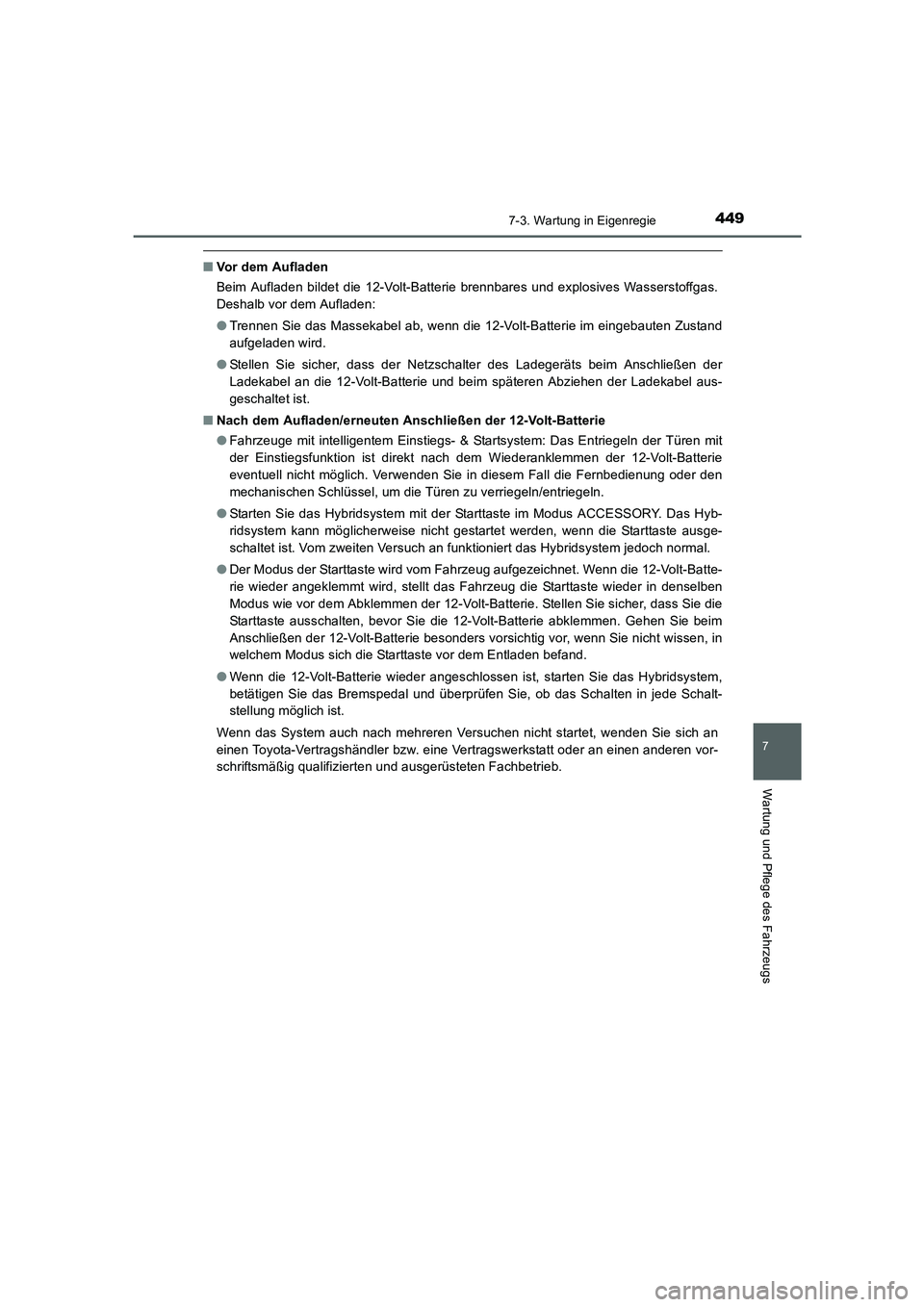

2016 TOYOTA AURIS HYBRID Betriebsanleitungen (in German)

4497-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)
■Vor dem Aufladen
Beim Aufladen bildet die 12-Volt-Batterie brennbares und explosives Wasserstoffgas.
Deshalb vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die 12-Volt-Batterie im eingebauten Zustand
aufgeladen wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der
Ladekabel an die 12-Volt-Batterie und beim späteren Abziehen der Ladekabel aus-
geschaltet ist.
■Nach dem Aufladen/erneuten Anschließen der 12-Volt-Batterie
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Das Entriegeln der Türen mit
der Einstiegsfunktion ist direkt nach dem Wiederanklemmen der 12-Volt-Batterie
eventuell nicht möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den
mechanischen Schlüssel, um die Türen zu verriegeln/entriegeln.
●Starten Sie das Hybridsystem mit der Starttaste im Modus ACCESSORY. Das Hyb-
ridsystem kann möglicherweise nicht gestartet werden, wenn die Starttaste ausge-
schaltet ist. Vom zweiten Versuch an funktioniert das Hybridsystem jedoch normal.
●Der Modus der Starttaste wird vom Fahrzeug aufgezeichnet. Wenn die 12-Volt-Batte-
rie wieder angeklemmt wird, stellt das Fahrzeug die Starttaste wieder in denselben
Modus wie vor dem Abklemmen der 12-Volt-Batterie. Stellen Sie sicher, dass Sie die
Starttaste ausschalten, bevor Sie die 12-Volt-Batterie abklemmen. Gehen Sie beim
Anschließen der 12-Volt-Batterie besonders vorsichtig vor, wenn Sie nicht wissen, in
welchem Modus sich die Starttaste vor dem Entladen befand.
●Wenn die 12-Volt-Batterie wieder angeschlossen ist, starten Sie das Hybridsystem,
betätigen Sie das Bremspedal und überprüfen Sie, ob das Schalten in jede Schalt-
stellung möglich ist.
Wenn das System auch nach mehreren Versuchen nicht startet, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
UK AURIS_HV_HB_OM_German_OM12K49M.book 449 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4507-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
WARNUNG
■Chemikalien in der 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Schwefelsäure und kann brennbares
und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der
Nähe der 12-Volt-Batterie die folgenden Vorsichtsmaßnahmen, um die Gefahr tödli-
cher oder schwerer Verletzungen zu verringern:
●Verursachen Sie keine Funkenbildung durch Berühren der 12-Volt-Batteriepole mit
Werkzeugen.
●Rauchen Sie nicht in der Nähe der 12-Volt-Batterie und zünden Sie auch kein
Streichholz an.
●Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
●Inhalieren oder verschlucken Sie niemals Batteriesäure.
●Tragen Sie bei Arbeiten in der Nähe der 12-Volt-Batterie immer eine Schutzbrille.
●Lassen Sie Kinder nicht in die Nähe der 12-Volt-Batterie kommen.
■Sicheres Laden der 12-Volt-Batterie
Laden Sie die 12-Volt-Batterie immer in einem offenen Bereich. Laden Sie die 12-
Volt-Batterie nicht in einer Garage oder einem geschlossenen Raum ohne ausrei-
chende Belüftung.
■Aufladen der 12-Volt-Batterie
Laden Sie die Batterie nur langsam auf (5 A oder weniger). Die 12-Volt-Batterie kann
explodieren, wenn sie schneller aufgeladen wird.
UK AURIS_HV_HB_OM_German_OM12K49M.book 450 ページ ２０１６年１月１８日　月曜日　午後３時５９分

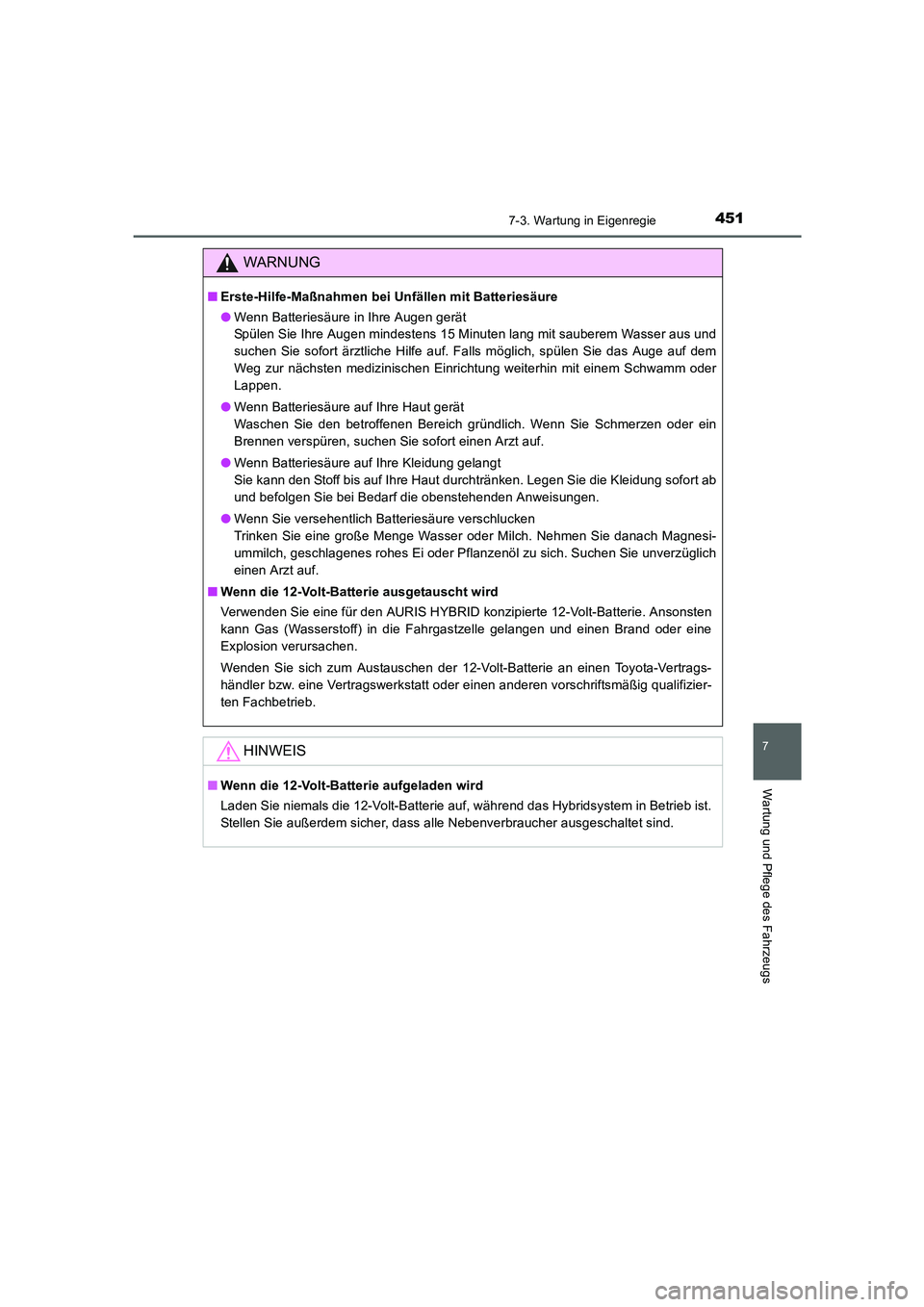

4517-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)
WARNUNG
■Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
●Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser aus und
suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das Auge auf dem
Weg zur nächsten medizinischen Einrichtung weiterhin mit einem Schwamm oder
Lappen.
●Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen oder ein
Brennen verspüren, suchen Sie sofort einen Arzt auf.
●Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung sofort ab
und befolgen Sie bei Bedarf die obenstehenden Anweisungen.
●Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie danach Magnesi-
ummilch, geschlagenes rohes Ei oder Pflanzenöl zu sich. Suchen Sie unverzüglich
einen Arzt auf.
■Wenn die 12-Volt-Batterie ausgetauscht wird
Verwenden Sie eine für den AURIS HYBRID konzipierte 12-Volt-Batterie. Ansonsten
kann Gas (Wasserstoff) in die Fahrgastzelle gelangen und einen Brand oder eine
Explosion verursachen.
Wenden Sie sich zum Austauschen der 12-Volt-Batterie an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizier-
ten Fachbetrieb.
HINWEIS
■Wenn die 12-Volt-Batterie aufgeladen wird
Laden Sie niemals die 12-Volt-Batterie auf, während das Hybridsystem in Betrieb ist.
Stellen Sie außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
UK AURIS_HV_HB_OM_German_OM12K49M.book 451 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4527-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
Prüfen Sie, ob die Abnutzungsanzeiger an den Reifen sichtbar sind. Prüfen
Sie die Reifen auch auf ungleichmäßige Abnutzung wie z. B. übermäßige
Abnutzung auf einer Seite des Profils.
Prüfen Sie Zustand und Reifendruck des Ersatzreifens, wenn nicht umge-
setzt wird.
Neues Profil
Abgenutztes Profil
Abnutzungsanzeiger
Die Lage der Abnutzungsanzeiger wird durch eine Markierung “TWI” oder “∆” usw.
in der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Abnutzungsanzeiger auf einem Reifen sichtbar
sind.
Reifen
Ersetzen Sie die Reifen gemäß den Wartungsplänen und abhängig von
der Abnutzung oder setzen Sie sie um.
Kontrolle der Reifen
1
2
3
UK AURIS_HV_HB_OM_German_OM12K49M.book 452 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4537-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)
Setzen Sie die Reifen in der angege-
benen Reihenfolge um.
Um eine gleichmäßige Reifenabnut-
zung zu erhalten und die Lebensdauer
der Reifen zu verlängern, empfiehlt
Toyota, die Reifen ca. alle 10 000 km
umzusetzen.
Fahrzeuge mit einem Reifendruck-
Warnsystem: Versäumen Sie beim
Umsetzen der Vorder- und Hinterreifen
mit unterschiedlichen Reifendrücken
nicht, das Reifendruck-Warnsystem
nach dem Umsetzen zu initialisieren.
Ihr Fahrzeug verfügt über ein Reifendruck-Warnsystem, das mithilfe von Rei-
fendruck-Warnventilen und Sendern niedrigen Reifendruck registriert, bevor
schwerwiegende Probleme auftreten. (→S. 510)
◆Einbau der Reifendruck-Warnventile und Sender
Wenn Reifen oder Räder ausgetauscht werden, müssen die Reifendruck-
Warnventile und Sender ebenfalls eingebaut werden.
Wenn neue Reifendruck-Warnventile und Sender eingebaut werden, müs-
sen neue ID-Codes im Reifendruck-Warncomputer registriert werden und
das Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-
Codes der Reifendruck-Warnventile und Sender von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb registrieren.
(→S. 455)
Umsetzen der Reifen
Vo rn
Reifendruck-Warnsystem (je nach Ausstattung)
UK AURIS_HV_HB_OM_German_OM12K49M.book 453 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4547-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
◆Initialisierung des Reifendruck-Warnsystems
■Das Reifendruck-Warnsystem muss in folgenden Fällen initialisiert
werden:
●Beim Umsetzen von Vorder- und Hinterreifen mit unterschiedlichen Rei-
fendrücken.
●Beim Wechseln der Reifengröße.
●Bei einer Änderung des Reifendrucks, z. B. wenn die Fahrzeugge-
schwindigkeit oder das Zuladungsgewicht geändert wird.
Bei der Initialisierung des Reifendruck-Warnsystems wird der aktuelle Rei-
fendruck als Referenzdruck festgelegt.
UK AURIS_HV_HB_OM_German_OM12K49M.book 454 ページ ２０１６年１月１８日　月曜日　午後３時５９分

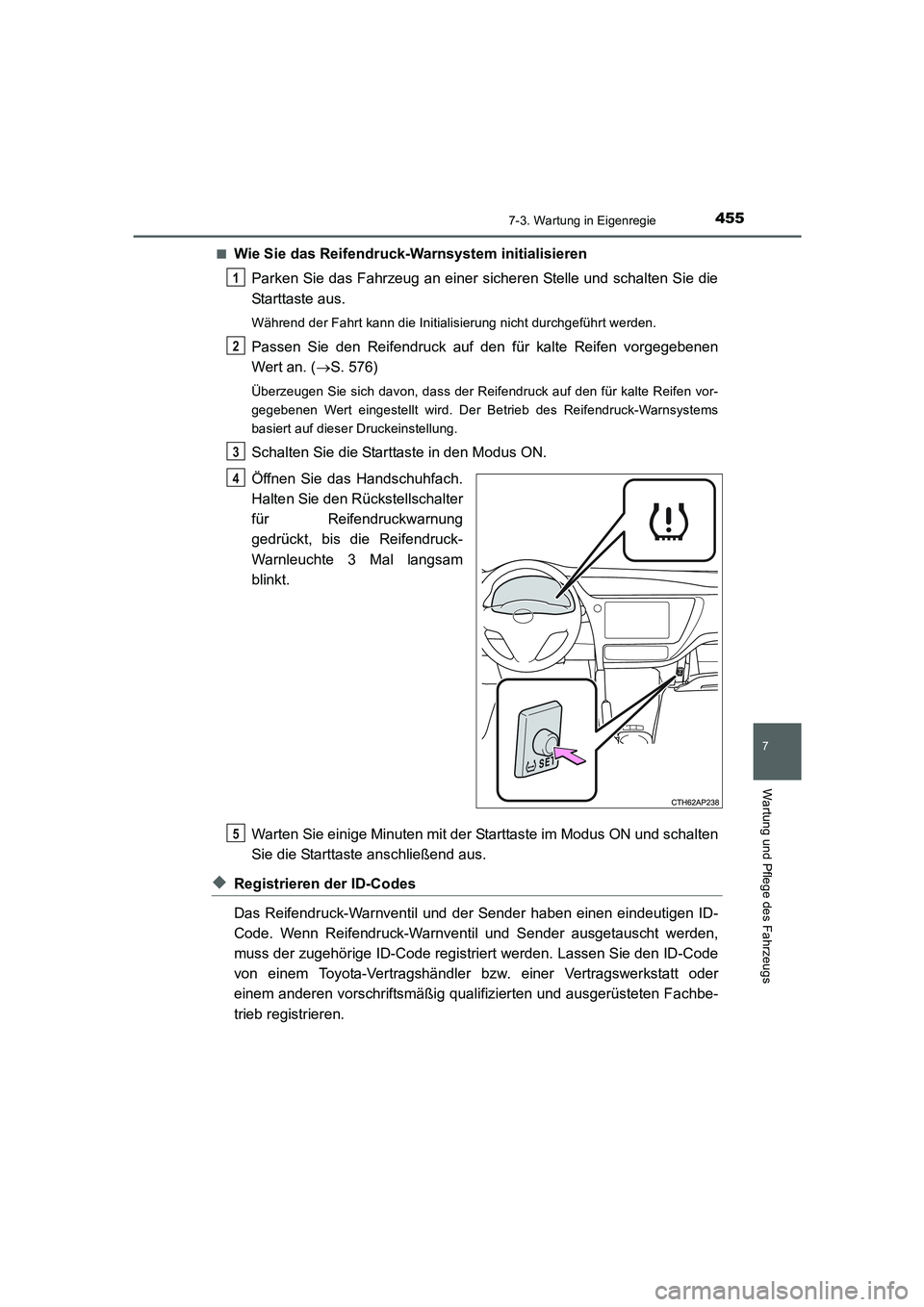

4557-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)■
Wie Sie das Reifendruck-Warnsystem initialisieren
Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie die
Starttaste aus.
Während der Fahrt kann die Initialisierung nicht durchgeführt werden.
Passen Sie den Reifendruck auf den für kalte Reifen vorgegebenen
Wert an. (→S. 576)
Überzeugen Sie sich davon, dass der Reifendruck auf den für kalte Reifen vor-
gegebenen Wert eingestellt wird. Der Betrieb des Reifendruck-Warnsystems
basiert auf dieser Druckeinstellung.
Schalten Sie die Starttaste in den Modus ON.
Öffnen Sie das Handschuhfach.
Halten Sie den Rückstellschalter
für Reifendruckwarnung
gedrückt, bis die Reifendruck-
Warnleuchte 3 Mal langsam
blinkt.
Warten Sie einige Minuten mit der Starttaste im Modus ON und schalten
Sie die Starttaste anschließend aus.
◆Registrieren der ID-Codes
Das Reifendruck-Warnventil und der Sender haben einen eindeutigen ID-
Code. Wenn Reifendruck-Warnventil und Sender ausgetauscht werden,
muss der zugehörige ID-Code registriert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb registrieren.
1
2
3
4
5
UK AURIS_HV_HB_OM_German_OM12K49M.book 455 ページ ２０１６年１月１８日　月曜日　午後３時５９分

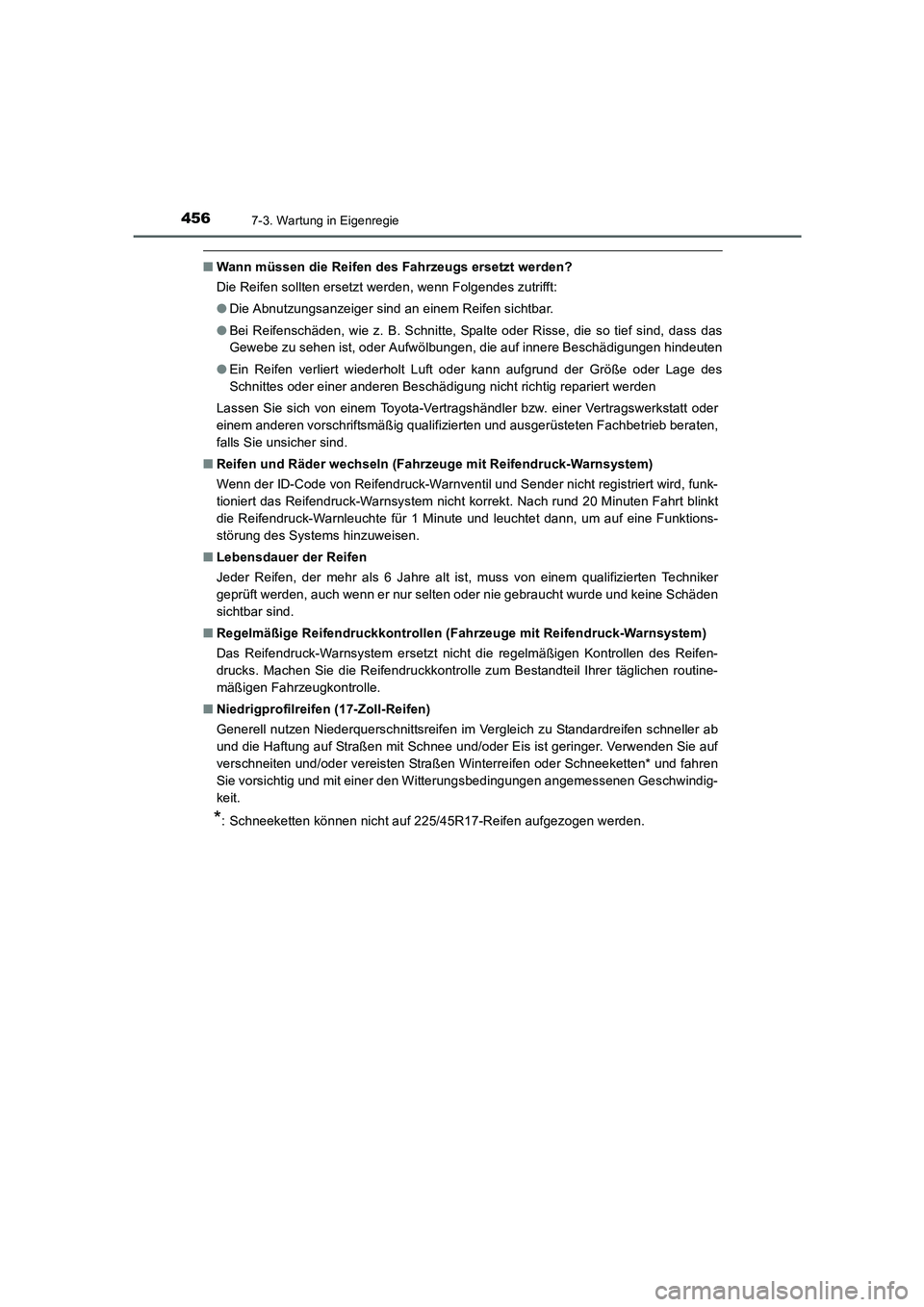

4567-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
■Wann müssen die Reifen des Fahrzeugs ersetzt werden?
Die Reifen sollten ersetzt werden, wenn Folgendes zutrifft:
●Die Abnutzungsanzeiger sind an einem Reifen sichtbar.
●Bei Reifenschäden, wie z. B. Schnitte, Spalte oder Risse, die so tief sind, dass das
Gewebe zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hindeuten
●Ein Reifen verliert wiederholt Luft oder kann aufgrund der Größe oder Lage des
Schnittes oder einer anderen Beschädigung nicht richtig repariert werden
Lassen Sie sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb beraten,
falls Sie unsicher sind.
■Reifen und Räder wechseln (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn der ID-Code von Reifendruck-Warnventil und Sender nicht registriert wird, funk-
tioniert das Reifendruck-Warnsystem nicht korrekt. Nach rund 20 Minuten Fahrt blinkt
die Reifendruck-Warnleuchte für 1 Minute und leuchtet dann, um auf eine Funktions-
störung des Systems hinzuweisen.
■Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem qualifizierten Techniker
geprüft werden, auch wenn er nur selten oder nie gebraucht wurde und keine Schäden
sichtbar sind.
■Regelmäßige Reifendruckkontrollen (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem ersetzt nicht die regelmäßigen Kontrollen des Reifen-
drucks. Machen Sie die Reifendruckkontrolle zum Bestandteil Ihrer täglichen routine-
mäßigen Fahrzeugkontrolle.
■Niedrigprofilreifen (17-Zoll-Reifen)
Generell nutzen Niederquerschnittsreifen im Vergleich zu Standardreifen schneller ab
und die Haftung auf Straßen mit Schnee und/oder Eis ist geringer. Verwenden Sie auf
verschneiten und/oder vereisten Straßen Winterreifen oder Schneeketten* und fahren
Sie vorsichtig und mit einer den Witterungsbedingungen angemessenen Geschwindig-
keit.
*: Schneeketten können nicht auf 225/45R17-Reifen aufgezogen werden.
