4897-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)■

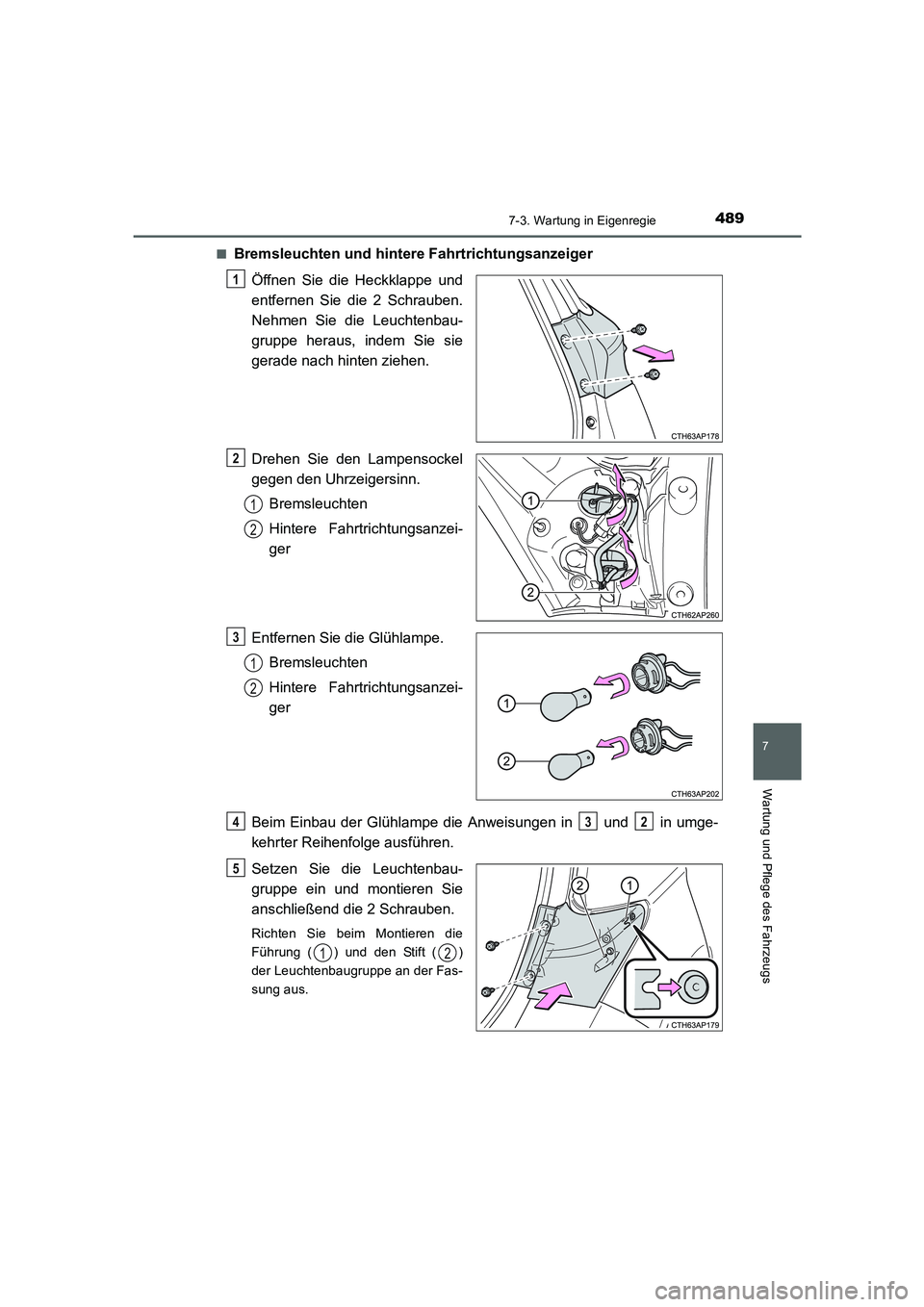

Bremsleuchten und hintere Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe und
entfernen Sie die 2 Schrauben.
Nehmen Sie die Leuchtenbau-
gruppe heraus, indem Sie sie
gerade nach hinten ziehen.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Bremsleuchten
Hintere Fahrtrichtungsanzei-
ger
Entfernen Sie die Glühlampe.
Bremsleuchten
Hintere Fahrtrichtungsanzei-
ger
Beim Einbau der Glühlampe die Anweisungen in und in umge-
kehrter Reihenfolge ausführen.
Setzen Sie die Leuchtenbau-
gruppe ein und montieren Sie
anschließend die 2 Schrauben.
Richten Sie beim Montieren die
Führung ( ) und den Stift ( )
der Leuchtenbaugruppe an der Fas-
sung aus.
1
2
1
2
3
1
2
432
5
12
UK AURIS_HV_HB_OM_German_OM12K49M.book 489 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4907-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)■
Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrauben-
dreher oder Ähnliches in das Loch
an der Oberseite der Abdeckung ein
und entfernen Sie sie wie in der
Abbildung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12K49M.book 490 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4917-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)■

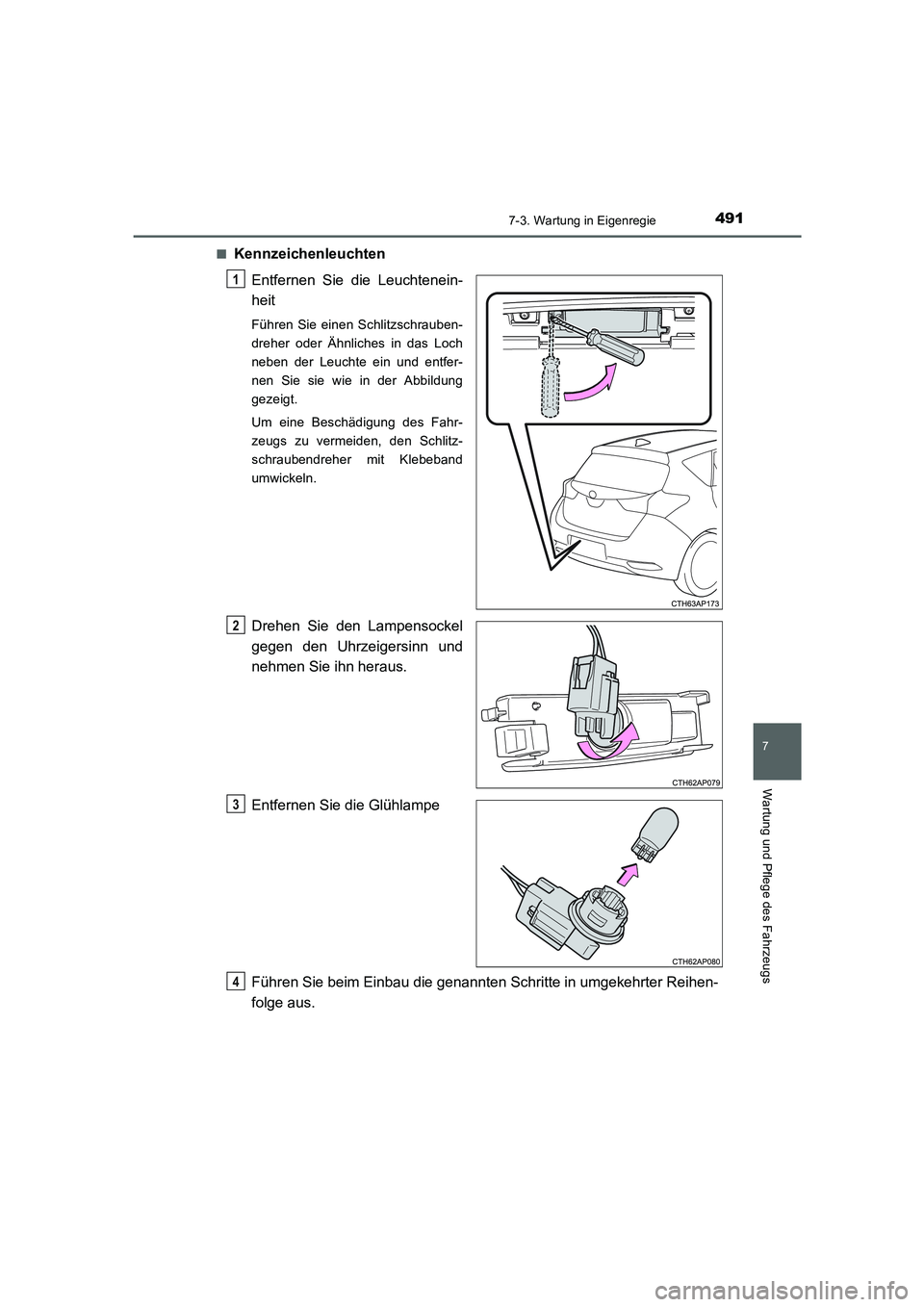

Kennzeichenleuchten
Entfernen Sie die Leuchtenein-
heit
Führen Sie einen Schlitzschrauben-
dreher oder Ähnliches in das Loch
neben der Leuchte ein und entfer-
nen Sie sie wie in der Abbildung
gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12K49M.book 491 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4927-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)■
Seitliche Fahrtrichtungsanzeiger
Entfernen Sie die Abdeckung
Führen Sie den Schlitzschrauben-
dreher ein und schieben Sie ihn am
seitlichen Fahrtrichtungsanzeiger
entlang.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.
Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.
Entfernen Sie die Glühlampe.
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12K49M.book 492 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4937-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

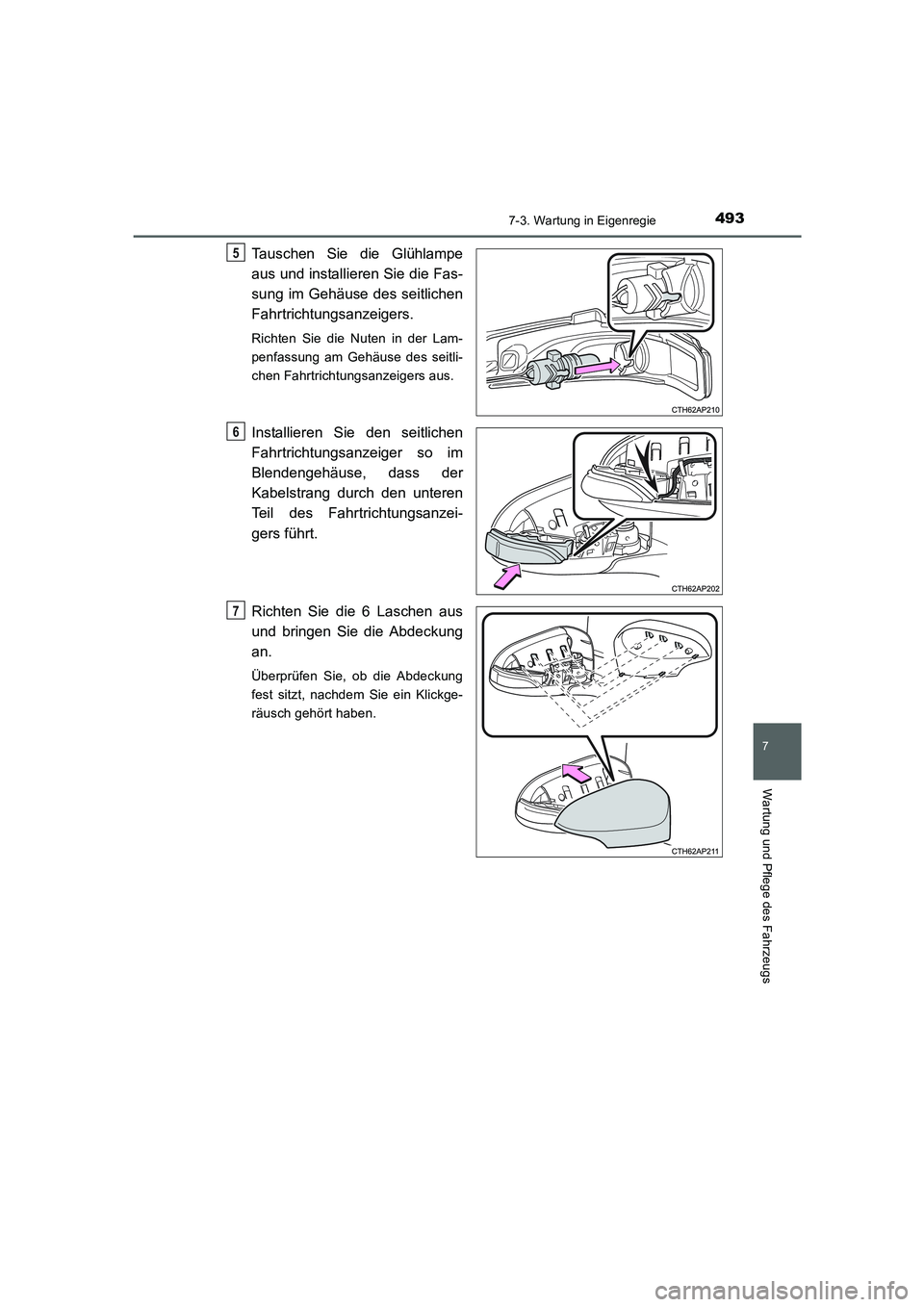

Tauschen Sie die Glühlampe
aus und installieren Sie die Fas-
sung im Gehäuse des seitlichen
Fahrtrichtungsanzeigers.
Richten Sie die Nuten in der Lam-
penfassung am Gehäuse des seitli-
chen Fahrtrichtungsanzeigers aus.
Installieren Sie den seitlichen
Fahrtrichtungsanzeiger so im
Blendengehäuse, dass der
Kabelstrang durch den unteren
Teil des Fahrtrichtungsanzei-
gers führt.
Richten Sie die 6 Laschen aus
und bringen Sie die Abdeckung
an.
Überprüfen Sie, ob die Abdeckung
fest sitzt, nachdem Sie ein Klickge-
räusch gehört haben.
5
6
7
UK AURIS_HV_HB_OM_German_OM12K49M.book 493 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4947-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)■

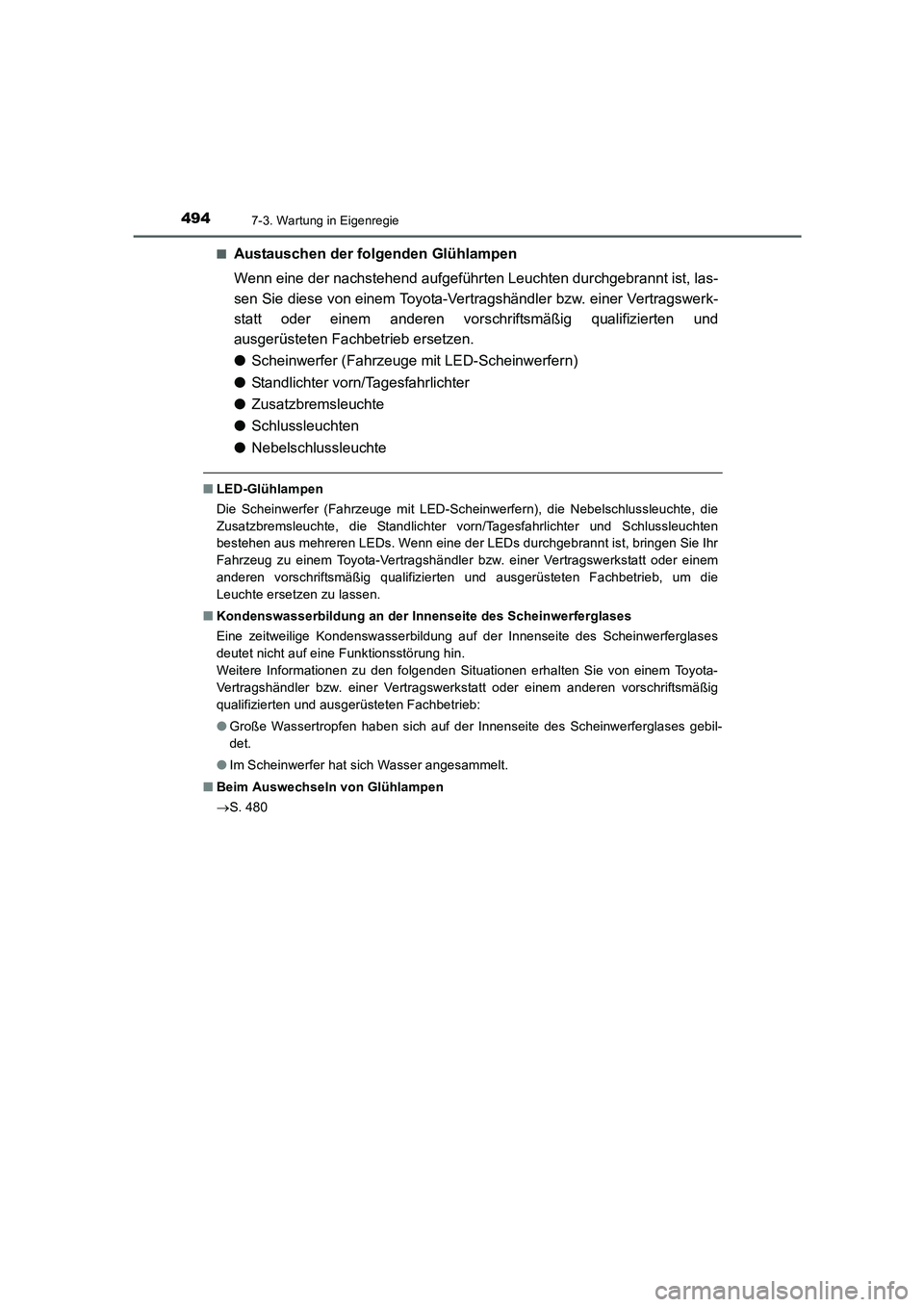

Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb ersetzen.
●Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern)
●Standlichter vorn/Tagesfahrlichter
●Zusatzbremsleuchte
●Schlussleuchten
●Nebelschlussleuchte
■LED-Glühlampen
Die Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern), die Nebelschlussleuchte, die
Zusatzbremsleuchte, die Standlichter vorn/Tagesfahrlichter und Schlussleuchten
bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um die
Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Weitere Informationen zu den folgenden Situationen erhalten Sie von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
■Beim Auswechseln von Glühlampen
→S. 480
UK AURIS_HV_HB_OM_German_OM12K49M.book 494 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4957-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

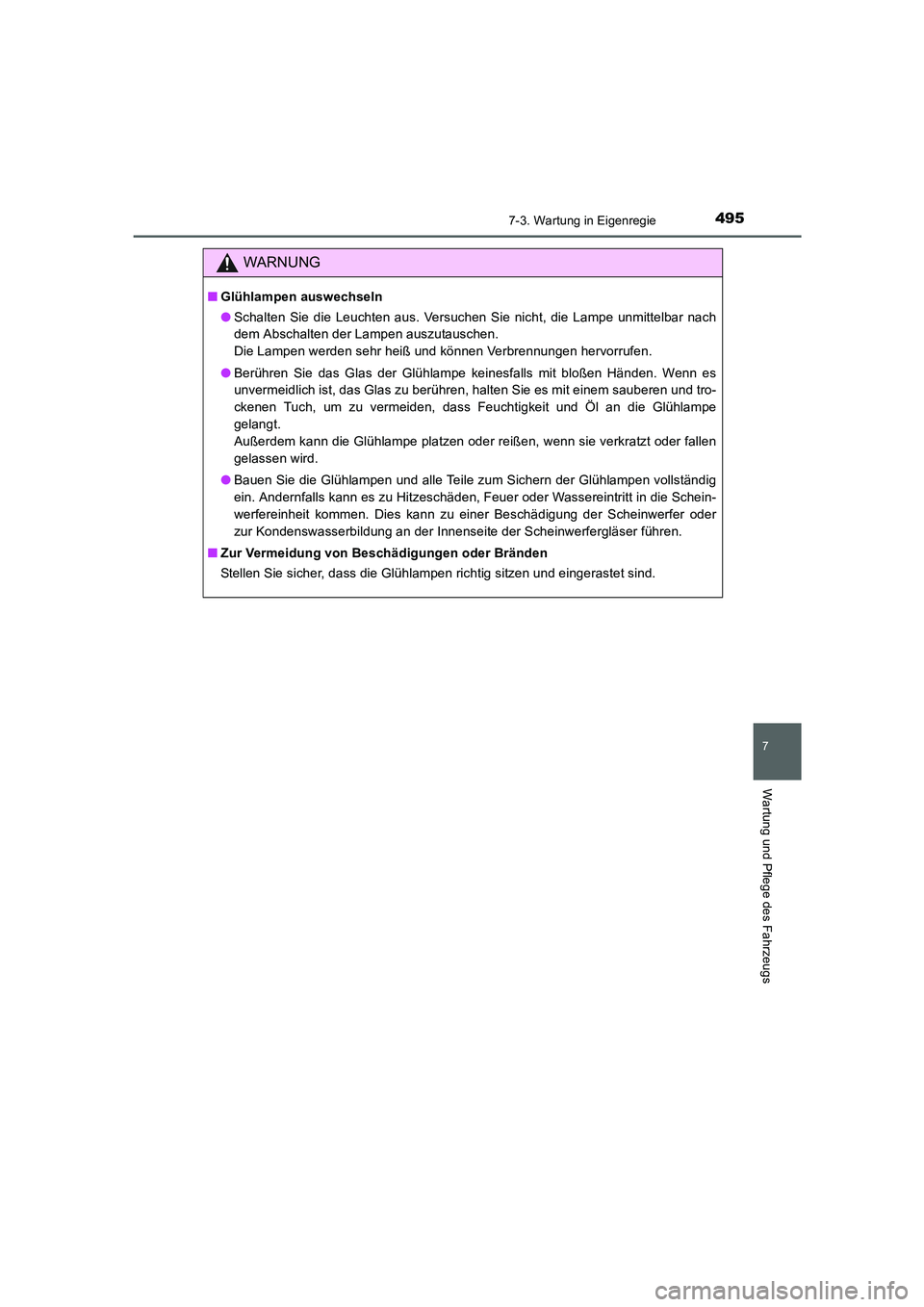

WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
UK AURIS_HV_HB_OM_German_OM12K49M.book 495 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4967-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
