5218-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)

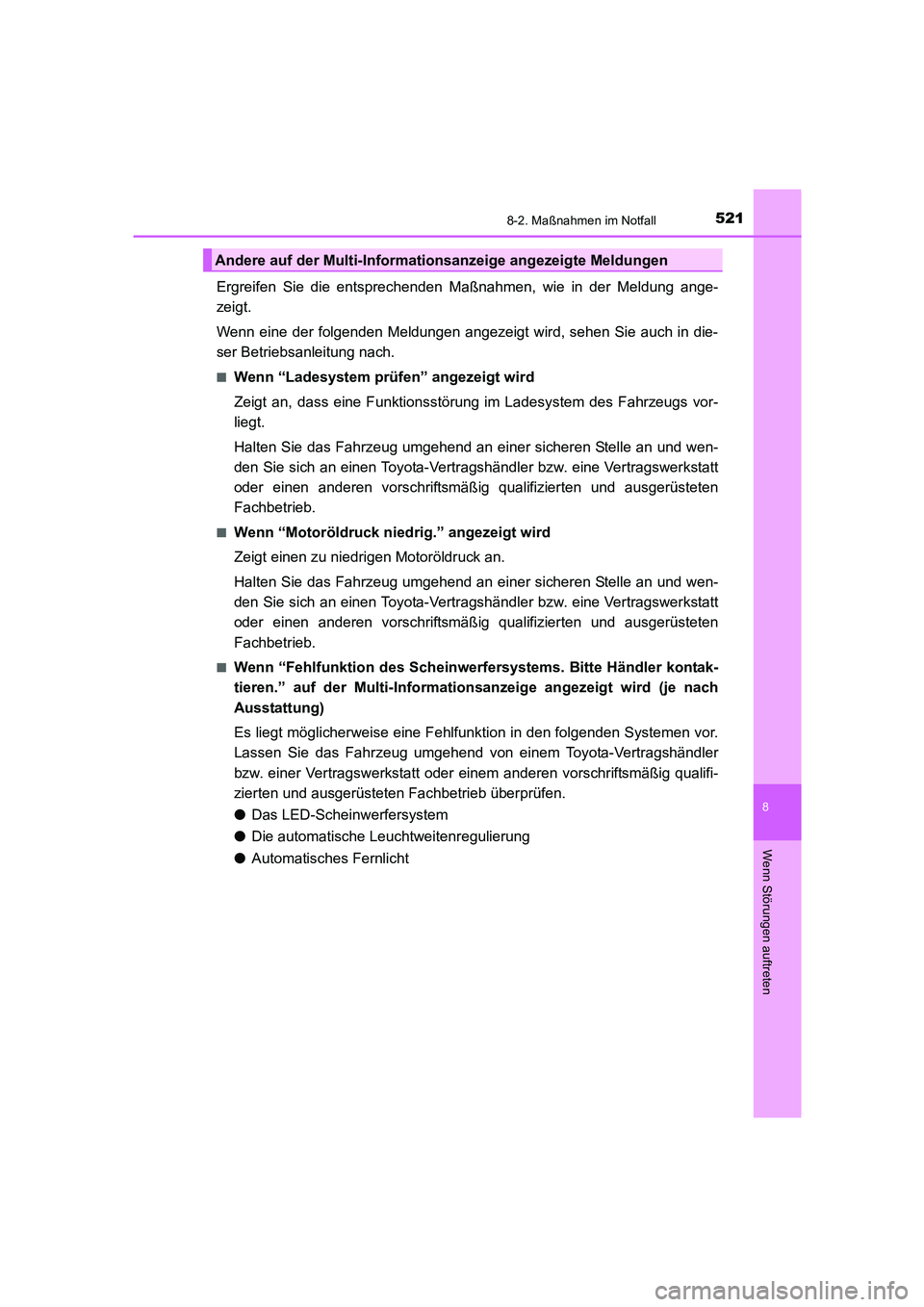

Ergreifen Sie die entsprechenden Maßnahmen, wie in der Meldung ange-
zeigt.
Wenn eine der folgenden Meldungen angezeigt wird, sehen Sie auch in die-
ser Betriebsanleitung nach.
■Wenn “Ladesystem prüfen” angezeigt wird
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahrzeugs vor-
liegt.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
■Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
■Wenn “Fehlfunktion des Scheinwerfersystems. Bitte Händler kontak-
tieren.” auf der Multi-Informationsanzeige angezeigt wird (je nach
Ausstattung)
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb überprüfen.
●Das LED-Scheinwerfersystem
●Die automatische Leuchtweitenregulierung
●Automatisches Fernlicht
Andere auf der Multi-Informationsanzeige angezeigte Meldungen
UK AURIS_HV_HB_OM_German_OM12K49M.book 521 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5228-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)■

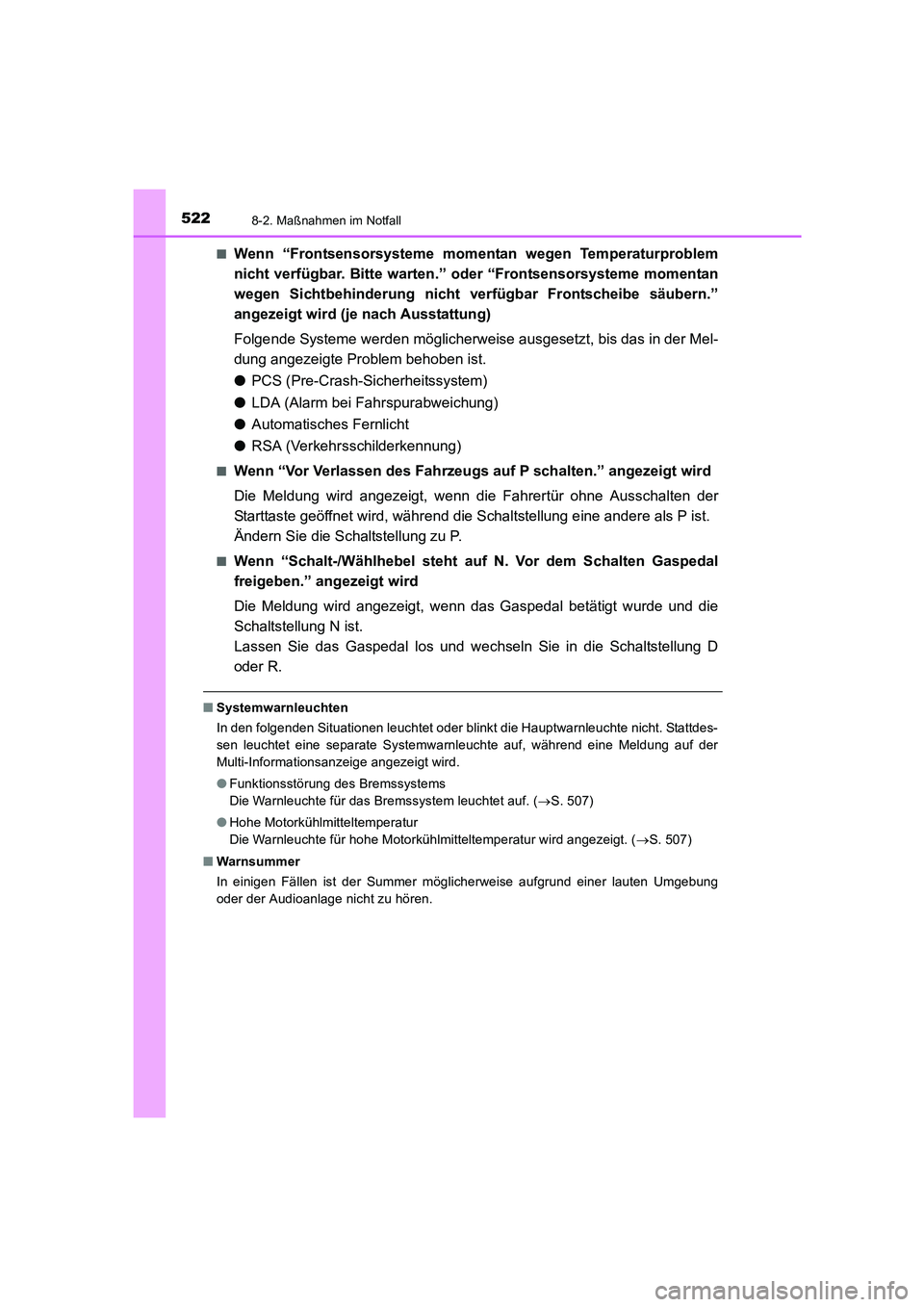

Wenn “Frontsensorsysteme momentan wegen Temperaturproblem
nicht verfügbar. Bitte warten.” oder “Frontsensorsysteme momentan
wegen Sichtbehinderung nicht verfügbar Frontscheibe säubern.”
angezeigt wird (je nach Ausstattung)
Folgende Systeme werden möglicherweise ausgesetzt, bis das in der Mel-
dung angezeigte Problem behoben ist.
●PCS (Pre-Crash-Sicherheitssystem)
●LDA (Alarm bei Fahrspurabweichung)
●Automatisches Fernlicht
●RSA (Verkehrsschilderkennung)
■Wenn “Vor Verlassen des Fahrzeugs auf P schalten.” angezeigt wird
Die Meldung wird angezeigt, wenn die Fahrertür ohne Ausschalten der
Starttaste geöffnet wird, während die Schaltstellung eine andere als P ist.
Ändern Sie die Schaltstellung zu P.
■Wenn “Schalt-/Wählhebel steht auf N. Vor dem Schalten Gaspedal
freigeben.” angezeigt wird
Die Meldung wird angezeigt, wenn das Gaspedal betätigt wurde und die
Schaltstellung N ist.
Lassen Sie das Gaspedal los und wechseln Sie in die Schaltstellung D
oder R.
■Systemwarnleuchten
In den folgenden Situationen leuchtet oder blinkt die Hauptwarnleuchte nicht. Stattdes-
sen leuchtet eine separate Systemwarnleuchte auf, während eine Meldung auf der
Multi-Informationsanzeige angezeigt wird.
●Funktionsstörung des Bremssystems
Die Warnleuchte für das Bremssystem leuchtet auf. (→S. 507)
●Hohe Motorkühlmitteltemperatur
Die Warnleuchte für hohe Motorkühlmitteltemperatur wird angezeigt. (→S. 507)
■Warnsummer
In einigen Fällen ist der Summer möglicherweise aufgrund einer lauten Umgebung
oder der Audioanlage nicht zu hören.
UK AURIS_HV_HB_OM_German_OM12K49M.book 522 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5238-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)
●Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Schalten Sie in Schaltstellung P.
●Stoppen Sie das Hybridsystem.
●Schalten Sie die Warnblinkanlage ein. (→S. 498)

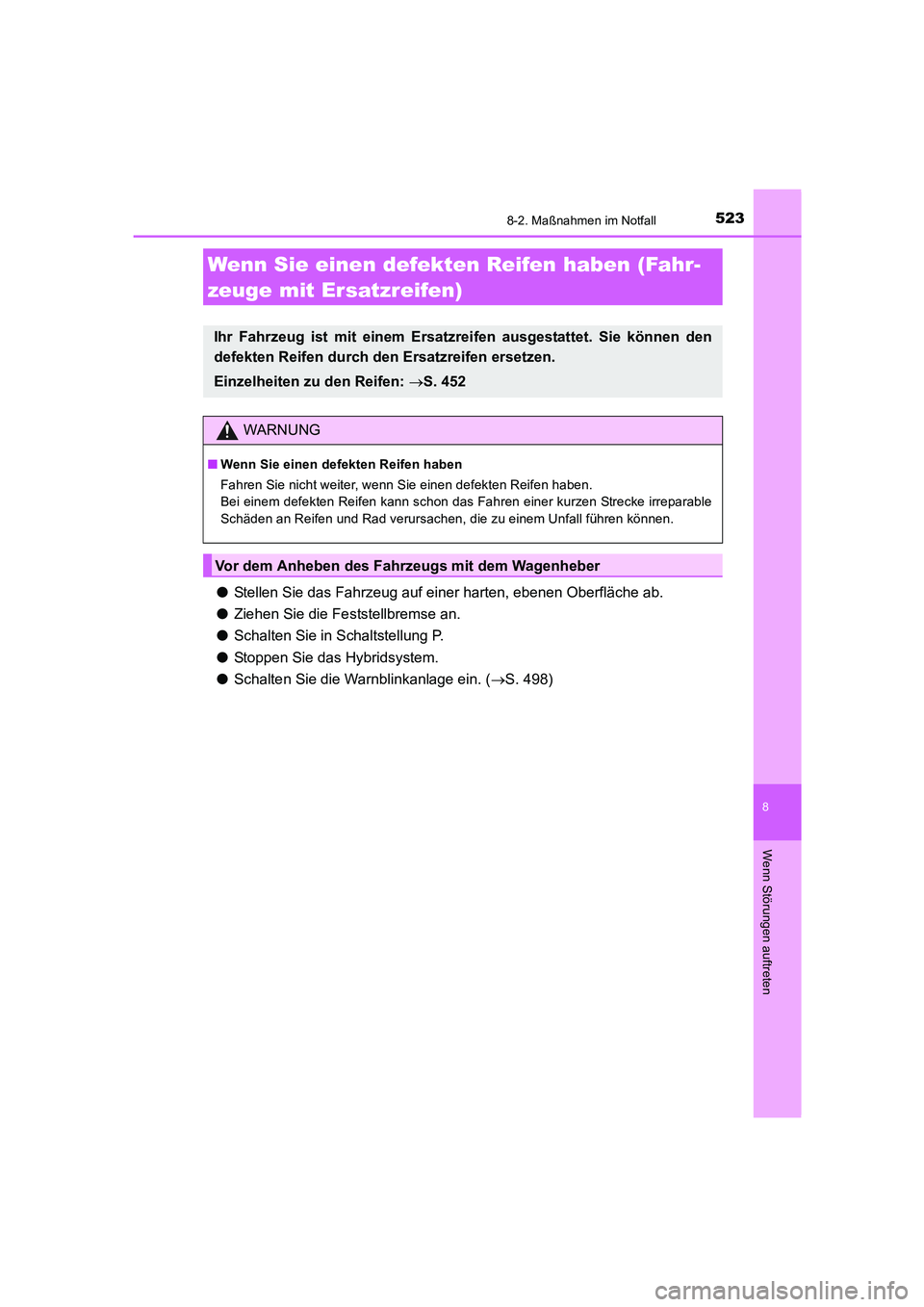

Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit Ersatzreifen)
Ihr Fahrzeug ist mit einem Ersatzreifen ausgestattet. Sie können den
defekten Reifen durch den Ersatzreifen ersetzen.
Einzelheiten zu den Reifen: →S. 452
WARNUNG
■Wenn Sie einen defekten Reifen haben
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen, die zu einem Unfall führen können.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber
UK AURIS_HV_HB_OM_German_OM12K49M.book 523 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5248-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)

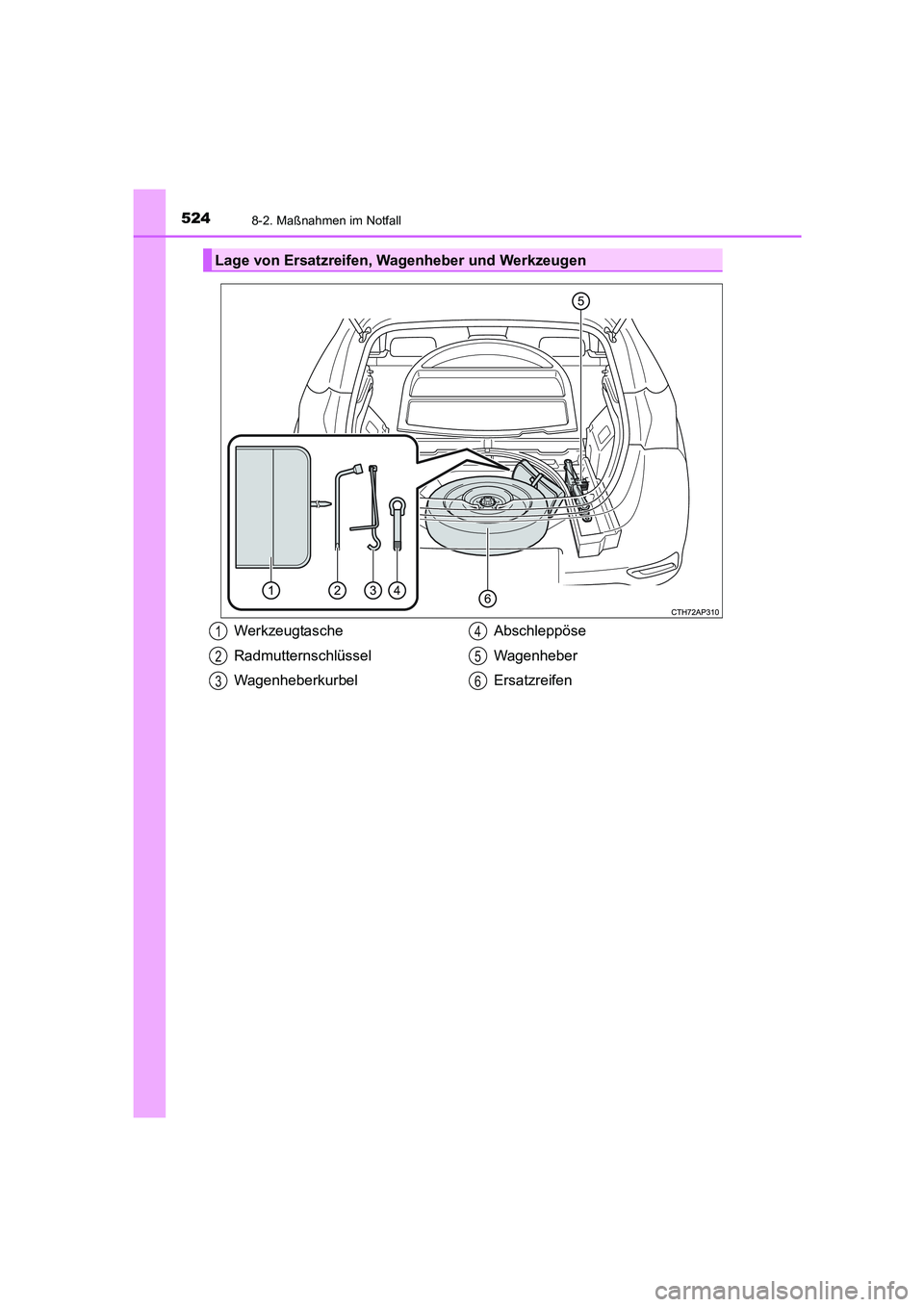

Lage von Ersatzreifen, Wagenheber und Werkzeugen
Werkzeugtasche
Radmutternschlüssel
WagenheberkurbelAbschleppöse
Wagenheber
Ersatzreifen1
2
3
4
5
6
UK AURIS_HV_HB_OM_German_OM12K49M.book 524 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5258-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)
Entfernen Sie die Bodenmatte. (→S. 413)
Nehmen Sie den Wagenheber her-
aus.
Zum Anziehen
Zum Lösen
WARNUNG
■Den Wagenhebers verwenden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Durch unsachgemäßen Gebrauch kann das Fahrzeug plötzlich vom Wagenheber
fallen und tödliche oder schwere Verletzungen verursachen.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder oder
zum Anlegen bzw. Abnehmen von Schneeketten.
●Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch
eines defekten Reifens.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
●Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.
●Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den
Wagenheber gestützt wird.
●Starten Sie nicht das Hybridsystem und versuchen Sie nicht zu fahren, während
das Fahrzeug durch den Wagenheber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erfor-
derlich.
●Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Stütz-
bock ab.
●Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmit-
telbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten,
warnen Sie diese vor dem Absenken durch Zuruf.
Herausnehmen des Wagenhebers
1
2
1
2
UK AURIS_HV_HB_OM_German_OM12K49M.book 525 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5268-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)
Entfernen Sie die Bodenmatte und
das Staufach. (→S. 413)
Lösen Sie die mittlere Befestigung,
die den Ersatzreifen sichert.
Ersatzreifen herausnehmen
1
2
WARNUNG
■Beim Verstauen des Ersatzreifens
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Ersatz-
reifen und der Karosserie eingeklemmt werden.
UK AURIS_HV_HB_OM_German_OM12K49M.book 526 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5278-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)

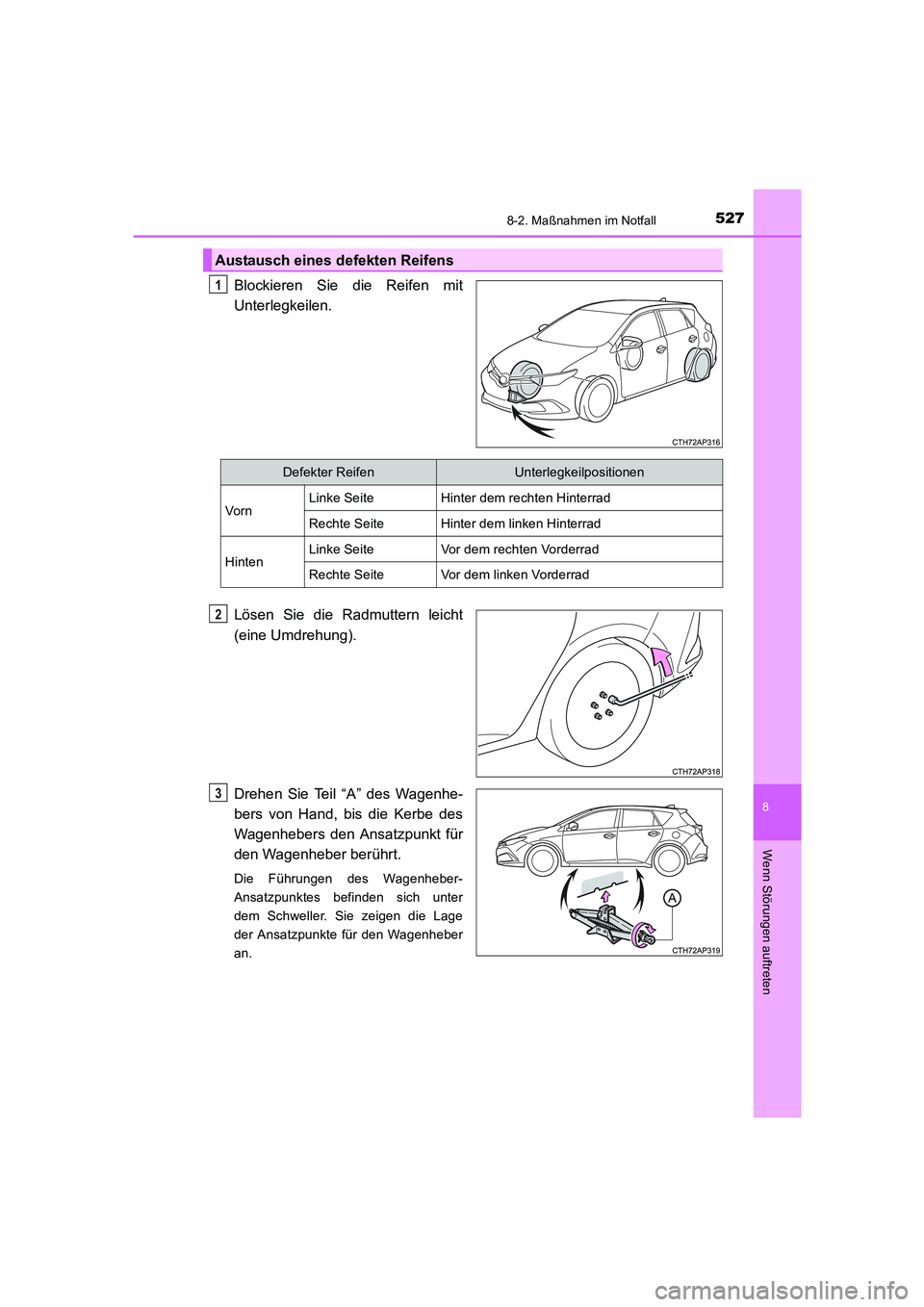

Blockieren Sie die Reifen mit
Unterlegkeilen.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Austausch eines defekten Reifens
1
Defekter ReifenUnterlegkeilpositionen
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3
UK AURIS_HV_HB_OM_German_OM12K49M.book 527 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5288-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Außenseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
