Page 25 of 269
23
108_es_Chap01_instrument-de-bord_ed01-2016
TestigoEstadoCausa Acciones/Observaciones
Indicador de
cambio de
marcha fijo.
Puede introducirse una marcha más
larga. Para más información, consulte el apartado
correspondiente.
Puede introducirse una marcha más
corta (solo con el motor VTi 68).
Limitador de
velocidad
(motor VTi 68) fijo.
El limitador de velocidad está activo.
Aler ta de cambio
involuntario de
carril fijo.
Se ha pulsado la tecla. El sistema de alerta de cambio involuntario de carril
está activado.
Para más información, consulte el apartado
correspondiente.
fijo. El sistema está operativo: ha detectado las líneas al
lado derecho y/o izquierdo.
Para más información, consulte el apartado
correspondiente.
Active City
Brake fijo.
Se ha pulsado una vez la tecla.
La configuración del sistema se ha
modificado. El sistema Active City Brake está activado.
Para más información, consulte el apartado
correspondiente.
1
Instrumentación de a bordo
Page 26 of 269

24
Airbag frontal
del acompañantefijo en la pantalla
de los testigos
de cinturón y de
airbag frontal del
acompañante El mando, situado en la guantera,
está en posición "OFF"
.El airbag frontal del acompañante está neutralizado.
En este caso, puede instalar una silla infantil "de
espaldas al sentido de la marcha" en la plaza
del acompañante, salvo en caso de anomalía de
funcionamiento de los airbags (testigo de alerta de
airbags encendido).
Antipatinado de
las ruedas
(TRC) fijo
Se ha accionado brevemente la tecla.
Ha desactivado el antipatinado de las
ruedas (TRC). Pulse la tecla para activar el sistema.
El sistema TRC se activa automáticamente al arrancar
el motor.
En caso de desactivarlo, el sistema se reactiva
automáticamente al superar una velocidad
aproximada de 50
km/h.
Para más información, consulte el apartado
correspondiente.
Control
dinámico de
estabilidad
(CDS) fijo
Con el vehículo parado, se ha
pulsado durante más de 3
segundos
la tecla.
Se han desactivado el antipatinado
de las ruedas (TRC) y el control
dinámico de estabilidad. Pulse las teclas para activar los sistemas.
El sistema CDS ese pone en funcionamiento
automáticamente al arrancar el vehículo.
Para más información, consulte el apartado
correspondiente.
Testigo
EstadoCausa Acciones/Observaciones

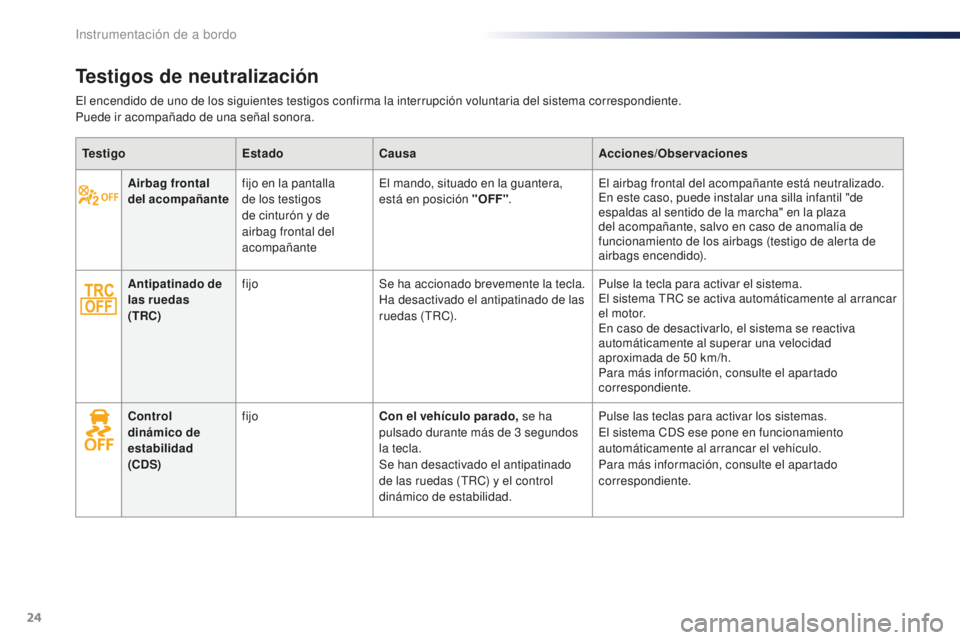

Testigos de neutralización
El encendido de uno de los siguientes testigos confirma la interrupción voluntaria del sistema correspondiente.
Puede ir acompañado de una señal sonora.
Instrumentación de a bordo
Page 27 of 269
25
108_es_Chap01_instrument-de-bord_ed01-2016
TestigoEstadoCausa Acciones/Observaciones
Stop & Star t
(motor
VTi 68
S&S)fijo
El Stop & Start está neutralizado. Reactive la función pulsando de nuevo la tecla.
Para más información, consulte el apartado
correspondiente.
Active City
Brake fijo.
El sistema Active City Brake se ha
neutralizado. Reactive la función pulsando de nuevo la tecla.
Para más información, consulte el apartado
correspondiente.
1
Instrumentación de a bordo
Page 28 of 269
26

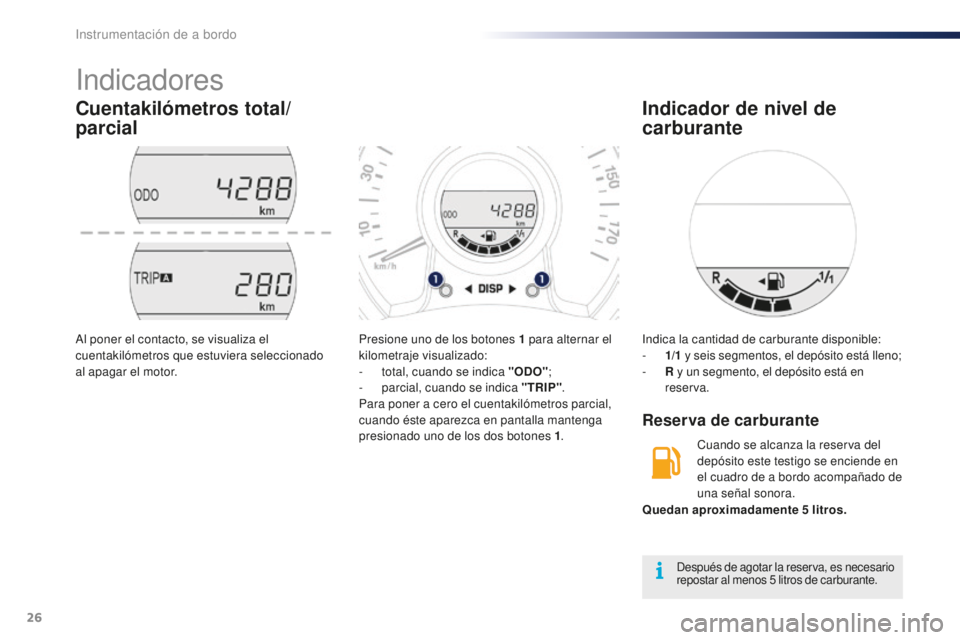

Indicadores
Cuentakilómetros total/
parcial
Presione uno de los botones 1 para alternar el
k ilometraje visualizado:
-
t
otal, cuando se indica "ODO" ;
-
par
cial, cuando se indica "TRIP" .
Para poner a cero el cuentakilómetros parcial,
cuando éste aparezca en pantalla mantenga
presionado uno de los dos botones 1 .
Al poner el contacto, se visualiza el
cuentakilómetros que estuviera seleccionado
al apagar el motor.
Indica la cantidad de carburante disponible:
-
1/ 1 y seis segmentos, el depósito está lleno;
-
R y u
n segmento, el depósito está en
reserva.
Reserva de carburante
Indicador de nivel de
carburante
Después de agotar la reserva, es necesario
repostar al menos 5 litros de carburante.
Quedan aproximadamente 5 litros.
Cuando se alcanza la reserva del
depósito este testigo se enciende en
el cuadro de a bordo acompañado de
una señal sonora.
Instrumentación de a bordo
Page 29 of 269

27
108_es_Chap01_instrument-de-bord_ed01-2016
Ordenador de a bordo
Sistema que proporciona información sobre el trayecto (autonomía, consumo…).
Indicación de los datos
F Pulse uno de estos botones para visualizar sucesivamente los distintos menús del
ordenador de a bordo.
-
E
l kilometraje total.
-
E
l recorrido " A".
-
E
l recorrido " B".
-
E
l contador de tiempo parcial
del Stop & Start*.
-
E
l contador de tiempo global
del Stop & Start*.
-
L
a temperatura exterior*.
-
E
l consumo instantáneo.
-
E
l consumo medio.
-
L
a autonomía.
-
L
a velocidad media.
-
E
l reostato de iluminación.
Puesta a cero del recorrido
F Cuando la pantalla muestre el recorrido deseado, pulse durante más de dos
segundos uno de los dos botones " DISP".
Los recorridos "A" y "B" son independientes
y se usan del mismo modo.
El recorrido "A" permite efectuar, por ejemplo,
cálculos diarios y el recorrido "B" , cálculos
mensuales.
* Según versión.
Temperatura exterior
En determinadas situaciones, es posible que
la temperatura exterior se muestre de manera
tardía o directamente no se indique:
-
C
uando el vehículo está parado o circula
a poca velocidad (menos de 25
km/h
aproximadamente).
-
E
n caso de variación importante de la
temperatura (entrada o salida de un garaje,
túne, etc.).
-
E
n trayectos cortos (menos de 2 minutos
aproximadamente).
Reóstato de iluminación
En conducción nocturna, esta función permite
apagar algunas pantallas del cuadro de a bordo
para reducir la fatiga visual del conductor.
Funciona únicamente cuando las luces de
posición están encendidas.
F
C
uando aparezca el menú "Reóstato
de iluminación", mantenga uno de los
botones " DISP" pulsado para acceder a los
reglajes.
F
P
ulse uno de los dos botones " DISP"
de manera sucesiva para aumentar o
disminuir la intensidad luminosa.
L
a indicación parpadea para mostrarle la
intensidad seleccionada.
1
Instrumentación de a bordo
Page 30 of 269

28
Con la pantalla táctil
Desde el Menú de la pantalla táctil:
F Sel eccione la pestaña " Información del
vehículo ".
La ventana " Información del trayecto "
aparece con la siguiente información:
-
"Velocidad media "
-
"Tiempo transcurrido "
-
"Autonomía "
-
E
l consumo instantáneo, presentado en
forma de gráfico.
La tecla " Borrar" permite poner a cero los
datos de consumo en la pantalla táctil y en el
cuadro de a bordo. Si su vehículo va equipado con la pantalla
táctil, puede consultar en ella la información
relativa al trayecto en curso.
Ordenador de a bordo, algunas definiciones
Autonomía
(km o millas)
Número de kilómetros que se pueden recorrer
con el carburante que queda en el depósito
(en función del consumo medio de los últimos
kilómetros recorridos).
Este valor puede variar después de
un cambio del estilo de conducción o
de relieve que ocasione una variación
significativa del consumo instantáneo.
Cuando el nivel de carburante sea insuficiente,
aparecerá el mensaje "Lo FUEL".
Cuando el repostaje de carburante sea
insifuciente, es posible que la autonomía no se
pueda recalcular.
Consumo instantáneo
(l/100 km o km/l o mpg)
C alculado según los últimos segundos
transcurridos.
Contador de tiempo del
Stop & Start
(minutos/segundos u horas/minutos)
Si el vehículo dispone de Stop & Start, un
contador suma el tiempo acumulado de
funcionamiento del modo STOP durante el
trayecto.
El contador se pone a cero al poner el
contacto.
Consumo medio
(l/100 km o km/l o mpg)
C alculado desde de la última puesta a cero de
los datos del recorrido.
Velocidad media
(km/h o mph)
Calculada desde la última puesta a cero de los
datos del recorrido.
Instrumentación de a bordo
Page 31 of 269
29
108_es_Chap01_instrument-de-bord_ed01-2016

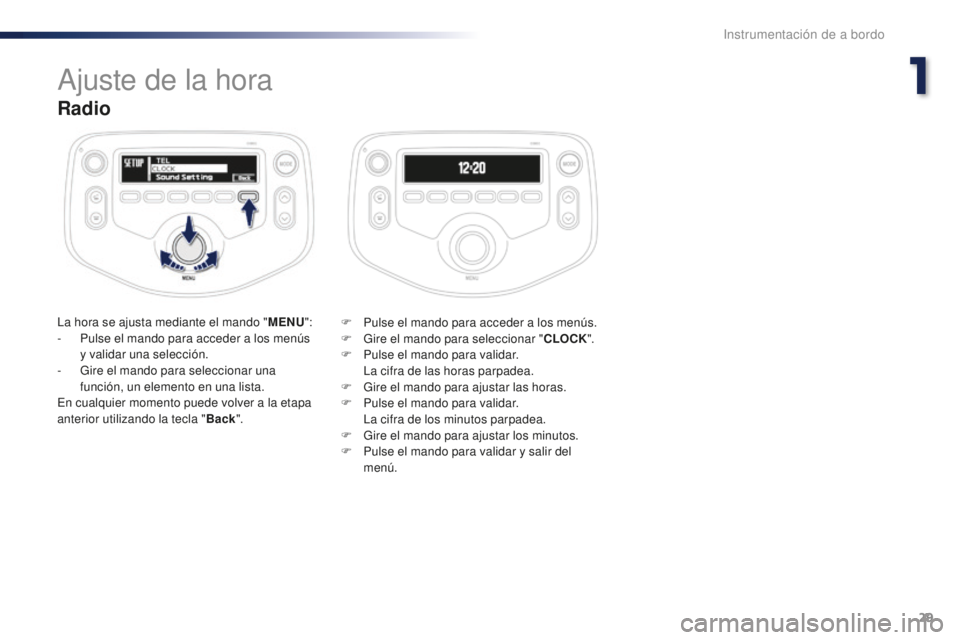

Radio
La hora se ajusta mediante el mando "MENU":
- P ulse el mando para acceder a los menús
y validar una selección.
-
G
ire el mando para seleccionar una
función, un elemento en una lista.
En cualquier momento puede volver a la etapa
anterior utilizando la tecla " Back". F
P ulse el mando para acceder a los menús.
F
G
ire el mando para seleccionar "CLOCK".
F
P
ulse el mando para validar.
L
a cifra de las horas parpadea.
F
G
ire el mando para ajustar las horas.
F
P
ulse el mando para validar.
L
a cifra de los minutos parpadea.
F
G
ire el mando para ajustar los minutos.
F
P
ulse el mando para validar y salir del
menú.
Ajuste de la hora
1
Instrumentación de a bordo
Page 32 of 269
30
Pantalla táctil
Ajuste la hora y los minutos utilizando las
flechas que hay en la pantalla.
Pulse "
Configuración ".
Seleccione el formato de la hora.
Pulse " General".
Seleccione " Reloj". Pulse en "
OK" para validar y salir del menú.
Instrumentación de a bordo
