2016 PEUGEOT 108 Manual del propietario (in Spanish)

167
108_es_Chap08_en-cas-pannes_ed01-2016

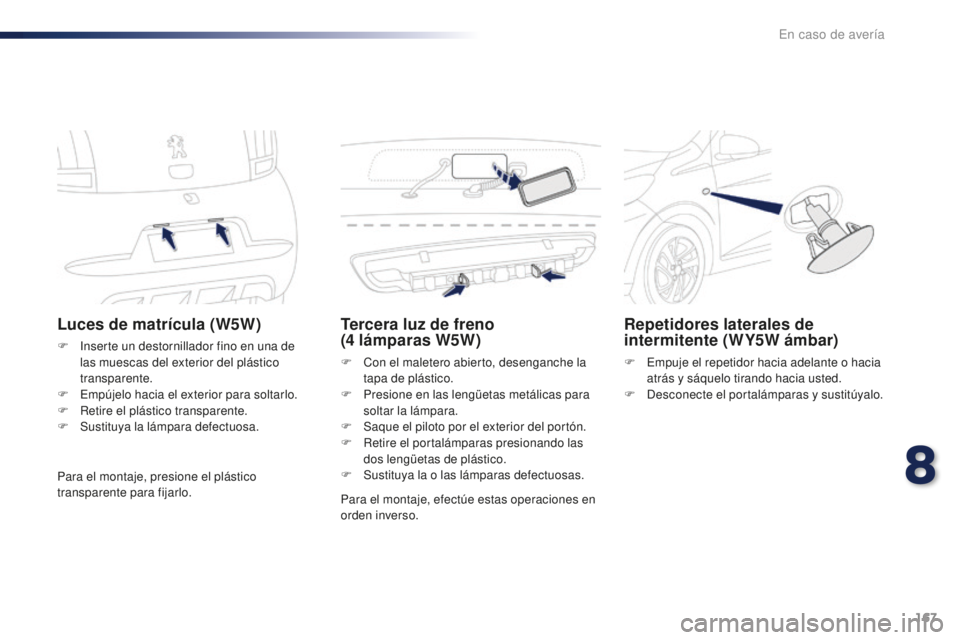

Luces de matrícula (W5W)
F Inserte un destornillador fino en una de las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
Tercera luz de freno
(4 lámparas W5W)
F Con el maletero abierto, desenganche la
tapa de plástico.
F

P
resione en las lengüetas metálicas para
soltar la lámpara.
F

S
aque el piloto por el exterior del portón.
F

R
etire el portalámparas presionando las
dos lengüetas de plástico.
F

S
ustituya la o las lámparas defectuosas.
Repetidores laterales de
intermitente (WY5W ámbar)
F Empuje el repetidor hacia adelante o hacia atrás y sáquelo tirando hacia usted.
F

D
esconecte el portalámparas y sustitúyalo.
Para el montaje, presione el plástico
transparente para fijarlo. Para el montaje, efectúe estas operaciones en
orden inverso.
8
En caso de avería

168
108_es_Chap08_en-cas-pannes_ed01-2016

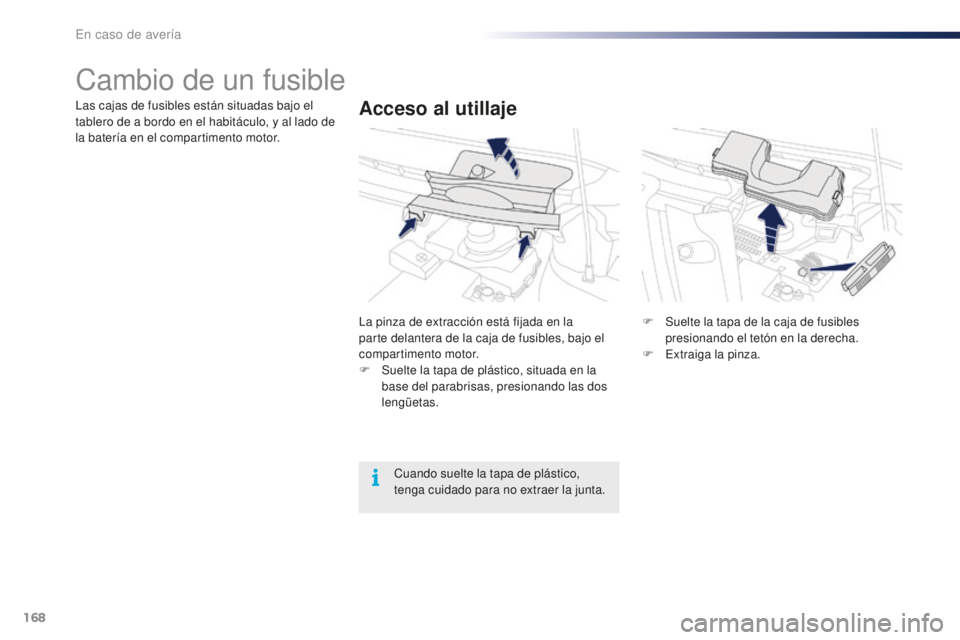

Cambio de un fusible
Acceso al utillajeLas cajas de fusibles están situadas bajo el
tablero de a bordo en el habitáculo, y al lado de
la batería en el compartimento motor.La pinza de extracción está fijada en la
parte delantera de la caja de fusibles, bajo el
compartimento motor.
F

S
uelte la tapa de plástico, situada en la
base del parabrisas, presionando las dos
lengüetas. F

S
uelte la tapa de la caja de fusibles
presionando el tetón en la derecha.
F

E
xtraiga la pinza.
Cuando suelte la tapa de plástico,
tenga cuidado para no extraer la junta.
En caso de avería

169
108_es_Chap08_en-cas-pannes_ed01-2016
Antes de sustituir un fusible, es necesario:
F C onocer la causa del incidente
y solucionarlo.
F

D
esactivar todos los consumidores
eléctricos.
F

I
nmovilizar el vehículo y cortar el contacto.
F

L
ocalizar el fusible en mal estado
utilizando las tablas de asignaciones
y los esquemas que se presentan en las
siguientes páginas.

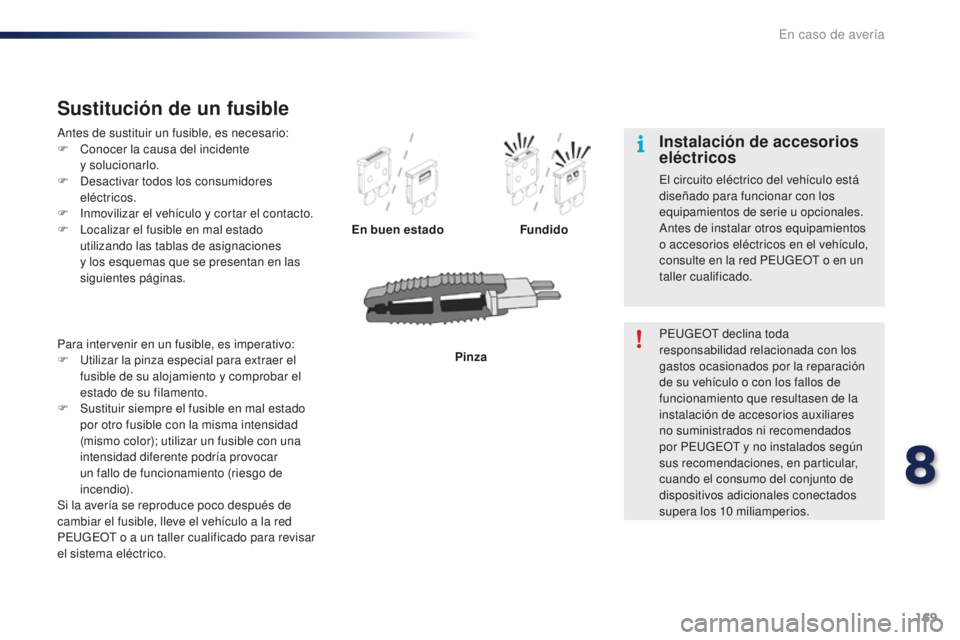

Sustitución de un fusible
En buen estado Fundido
Pinza
Para intervenir en un fusible, es imperativo:
F

Ut

ilizar la pinza especial para extraer el
fusible de su alojamiento y comprobar el
estado de su filamento.
F

S

ustituir siempre el fusible en mal estado
por otro fusible con la misma intensidad
(mismo color); utilizar un fusible con una
intensidad diferente podría provocar
un fallo de funcionamiento (riesgo de
incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para revisar
el sistema eléctrico. PEUGEOT declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados ni recomendados
por PEUGEOT y no instalados según
sus recomendaciones, en particular,
cuando el consumo del conjunto de
dispositivos adicionales conectados
supera los 10


miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
8
En caso de avería

170
108_es_Chap08_en-cas-pannes_ed01-2016

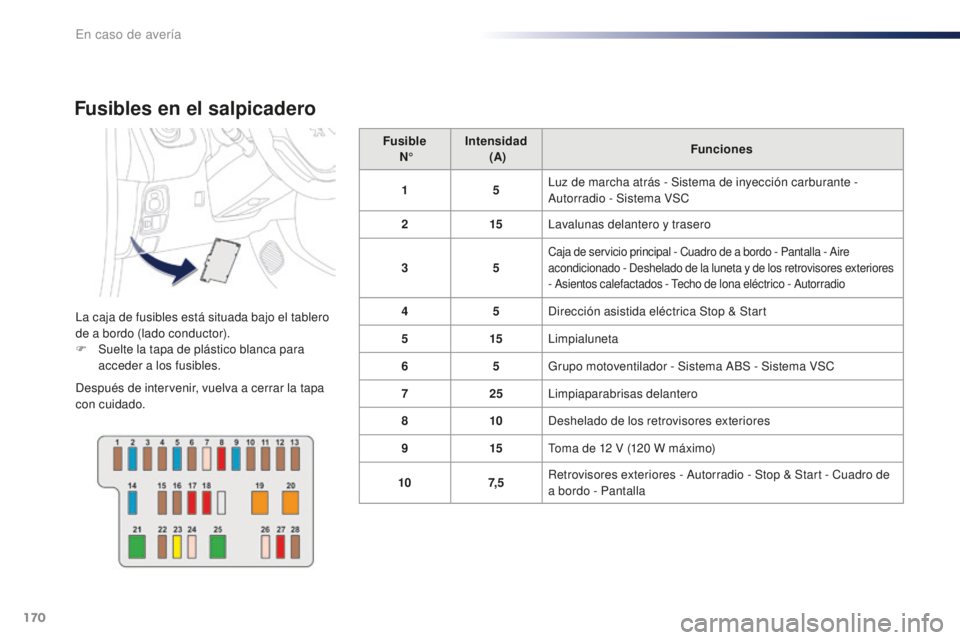

Fusibles en el salpicadero
La caja de fusibles está situada bajo el tablero
de a bordo (lado conductor).
F
S
uelte la tapa de plástico blanca para
acceder a los fusibles.
Después de intervenir, vuelva a cerrar la tapa
con cuidado. Fusible

N° Intensidad

(A) Funciones
1 5Luz de marcha atrás - Sistema de inyección carburante -
Autorradio - Sistema VSC
2 15Lavalunas delantero y trasero
3 5
Caja de servicio principal - Cuadro de a bordo - Pantalla - Aire
acondicionado - Deshelado de la luneta y de los retrovisores exteriores
- Asientos calefactados - Techo de lona eléctrico - Autorradio
45Dirección asistida eléctrica Stop & Start
5 15Limpialuneta
6 5Grupo motoventilador - Sistema ABS - Sistema VSC
7 25Limpiaparabrisas delantero
8 10Deshelado de los retrovisores exteriores
9 15Toma de 12
V (120 W máximo)
10 7, 5Retrovisores exteriores - Autorradio - Stop & Start - Cuadro de
a bordo - Pantalla
En caso de avería

171
108_es_Chap08_en-cas-pannes_ed01-2016
FusibleN° Intensidad
(A) Funciones
11 5Bloqueo de la dirección - Sistema de inyección de carburante -
Caja de velocidades ETG
12 7, 5Airbags
13 5Cuadro de a bordo - Pantalla - Stop & Start
14 15
**
Dirección - Sistema de inyección carburante - Luces de freno
7, 5 *
15 7, 5 * *
Sistema de inyección carburante - Stop & Start
10*
16 7, 5Autodiagnosis motor
17 10Luces de freno - Tercera luz de freno - Sistema de inyección
carburante - Sistema ABS - Sistema VSC - Caja de
velocidades ETG - Sistema "Acceso y arranque manos libres"
18 10Luces de posición - Luces de matrícula - Luz antiniebla
trasera - Faros antiniebla delanteros - Luces traseras -
Reóstato de iluminación
19 40Aire acondicionado
* Motor Pure Tech 82.
** Motor VTi 68.
8
En caso de avería

172
108_es_Chap08_en-cas-pannes_ed01-2016

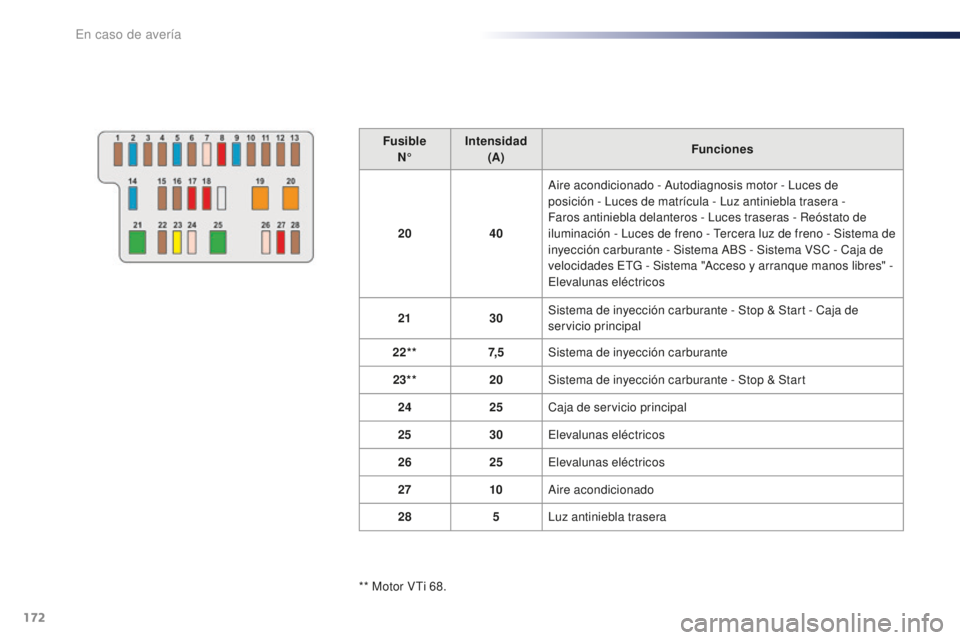

FusibleN° Intensidad
(A) Funciones
20 40Aire acondicionado - Autodiagnosis motor - Luces de
posición - Luces de matrícula - Luz antiniebla trasera -
Faros antiniebla delanteros - Luces traseras - Reóstato de
iluminación - Luces de freno - Tercera luz de freno - Sistema de
inyección carburante - Sistema ABS - Sistema VSC - Caja de
velocidades ETG - Sistema "Acceso y arranque manos libres" -
Elevalunas eléctricos
21 30Sistema de inyección carburante - Stop & Start - Caja de
servicio principal
22** 7, 5Sistema de inyección carburante
23** 20Sistema de inyección carburante - Stop & Start
24 25Caja de servicio principal
25 30Elevalunas eléctricos
26 25Elevalunas eléctricos
27 10Aire acondicionado
28 5Luz antiniebla trasera
** Motor VTi 68.
En caso de avería

173
108_es_Chap08_en-cas-pannes_ed01-2016
Fusible
N° Intensidad

(A) Funciones
1 10Luz de cruce derecha
2 10Luz de cruce izquierda - Reglaje de los faros
3 7, 5Luz de carretera derecha
4 7, 5Luz de carretera izquierda - Cuadro de a bordo - Pantalla
5 * 15Sistema de inyección de carburante
6 * 7, 5Sistema de inyección de carburante
7 * 15Sistema de inyección de carburante
8 * 7, 5Grupo motoventilador
9 7, 5Aire acondicionado
10 ** 7, 5Sistema de inyección carburante - Luces de freno - Tercera luz
de freno
11 5Luz de techo - Luz del maletero
12 10Intermitentes - Luces de emergencia - Cuadro de a bordo - Pantalla

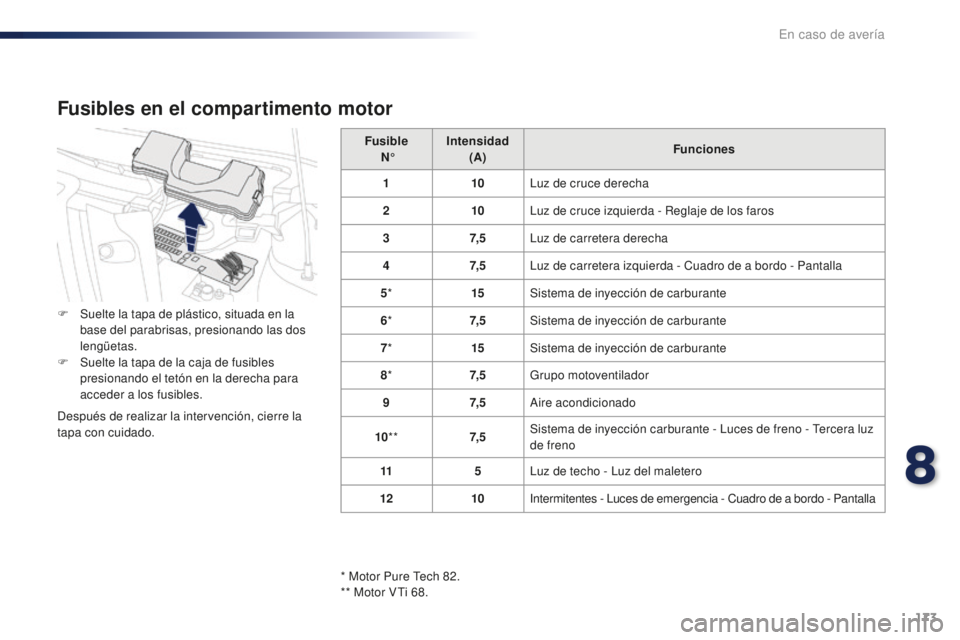

Fusibles en el compartimento motor
F Suelte la tapa de plástico, situada en la
base del parabrisas, presionando las dos
lengüetas.
F

S
uelte la tapa de la caja de fusibles
presionando el tetón en la derecha para
acceder a los fusibles.
Después de realizar la intervención, cierre la
tapa con cuidado.
* Motor Pure Tech 82.
** Motor VTi 68.
8
En caso de avería

174
108_es_Chap08_en-cas-pannes_ed01-2016

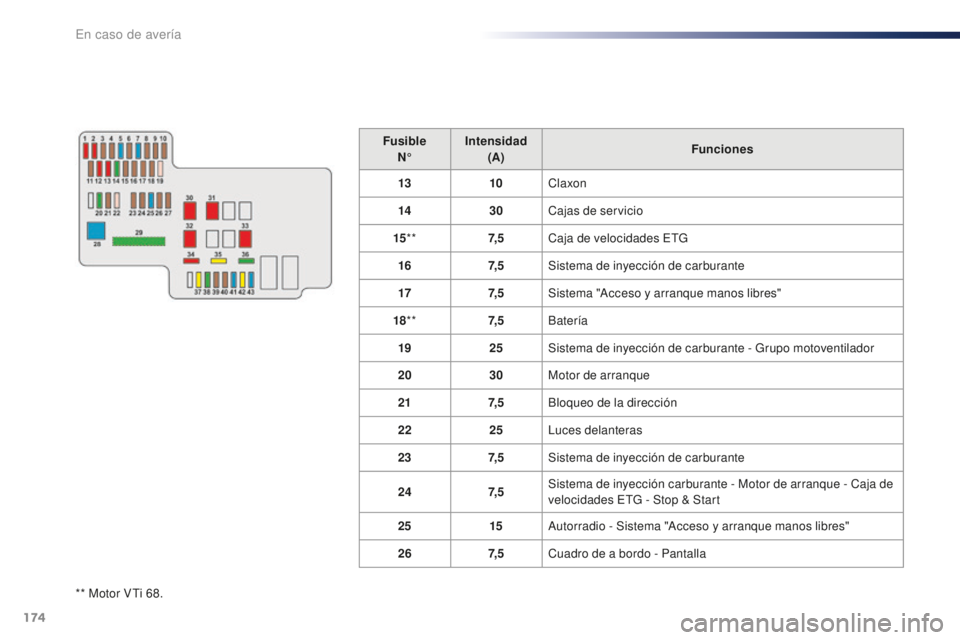

** Motor VTi 68.Fusible
N° Intensidad
(A) Funciones
13 10Claxon
14 30Cajas de servicio
15 ** 7, 5Caja de velocidades ETG
16 7, 5Sistema de inyección de carburante
17 7, 5Sistema "Acceso y arranque manos libres"
18 ** 7, 5Batería
19 25Sistema de inyección de carburante - Grupo motoventilador
20 30Motor de arranque
21 7, 5Bloqueo de la dirección
22 25Luces delanteras
23 7, 5Sistema de inyección de carburante
24 7, 5Sistema de inyección carburante - Motor de arranque - Caja de
velocidades ETG - Stop & Start
25 15Autorradio - Sistema "Acceso y arranque manos libres"
26 7, 5Cuadro de a bordo - Pantalla
