Page 17 of 269

15
108_es_Chap01_instrument-de-bord_ed01-2016

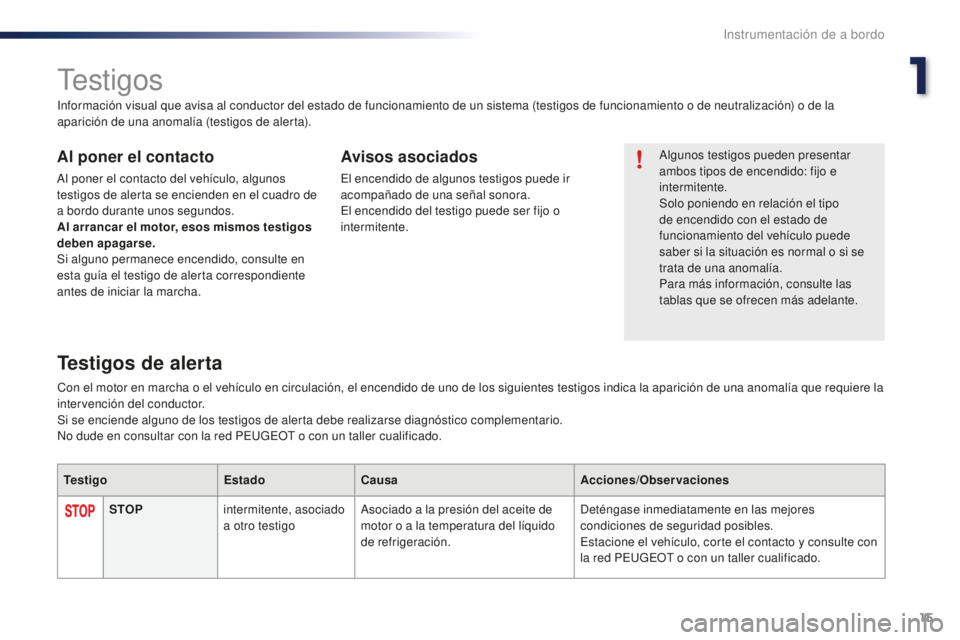

Testigos
Algunos testigos pueden presentar
ambos tipos de encendido: fijo e
intermitente.
Solo poniendo en relación el tipo
de encendido con el estado de
funcionamiento del vehículo puede
saber si la situación es normal o si se
trata de una anomalía.
Para más información, consulte las
tablas que se ofrecen más adelante.
Información visual que avisa al conductor del estado de funcionamiento de un sistema (testigos de funcionamiento o de neutralización) o de la
aparición de una anomalía (testigos de alerta).Al poner el contacto
Al poner el contacto del vehículo, algunos
testigos de alerta se encienden en el cuadro de
a bordo durante unos segundos.
Al
arrancar el motor, esos mismos testigos
deben apagarse.
Si alguno permanece encendido, consulte en
esta guía el testigo de alerta correspondiente
antes de iniciar la marcha.
Avisos asociados
El encendido de algunos testigos puede ir
acompañado de una señal sonora.
El encendido del testigo puede ser fijo o
intermitente.
Testigos de alerta
STOP intermitente, asociado
a otro testigo Asociado a la presión del aceite de
motor o a la temperatura del líquido
de refrigeración. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione el vehículo, corte el contacto y consulte con
la red PEUGEOT o con un taller cualificado.
Con el motor en marcha o el vehículo en circulación, el encendido de uno de los siguientes testigos indica la aparición de una anomalía que requiere la
intervención del conductor.
Si se enciende alguno de los testigos de alerta debe realizarse diagnóstico complementario.
No dude en consultar con la red PEUGEOT o con un taller cualificado.
Testigo EstadoCausa Acciones/Observaciones
1
Instrumentación de a bordo
Page 18 of 269

16

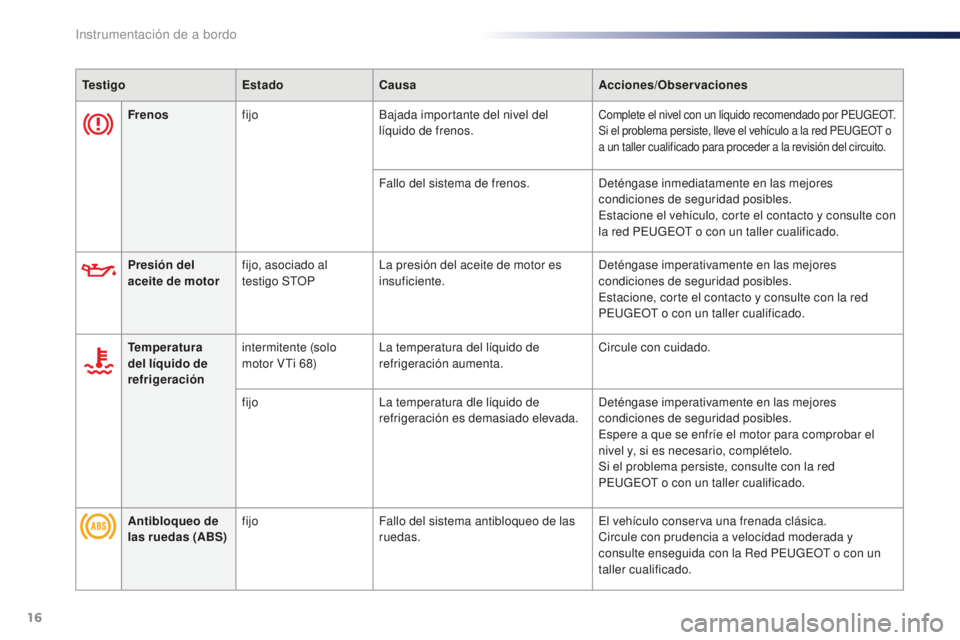

Frenosfijo Bajada importante del nivel del
líquido de frenos.Complete el nivel con un líquido recomendado por PEUGEOT.
Si el problema persiste, lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a la revisión del circuito.
Fallo del sistema de frenos. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione el vehículo, corte el contacto y consulte con
la red PEUGEOT o con un taller cualificado.
Testigo
EstadoCausa Acciones/Observaciones
Presión del
aceite de motor fijo, asociado al
testigo STOP La presión del aceite de motor es
insuficiente. Deténgase imperativamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte con la red
PEUGEOT o con un taller cualificado.
Temperatura
del líquido de
refrigeración intermitente (solo
motor VTi 68)
La temperatura del líquido de
refrigeración aumenta. Circule con cuidado.
fijo La temperatura dle líquido de
refrigeración es demasiado elevada. Deténgase imperativamente en las mejores
condiciones de seguridad posibles.
Espere a que se enfríe el motor para comprobar el
nivel y, si es necesario, complételo.
Si el problema persiste, consulte con la red
PEUGEOT o con un taller cualificado.
Antibloqueo de
las ruedas (ABS) fijo
Fallo del sistema antibloqueo de las
ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y
consulte enseguida con la Red PEUGEOT o con un
taller cualificado.
Instrumentación de a bordo
Page 19 of 269

17
108_es_Chap01_instrument-de-bord_ed01-2016

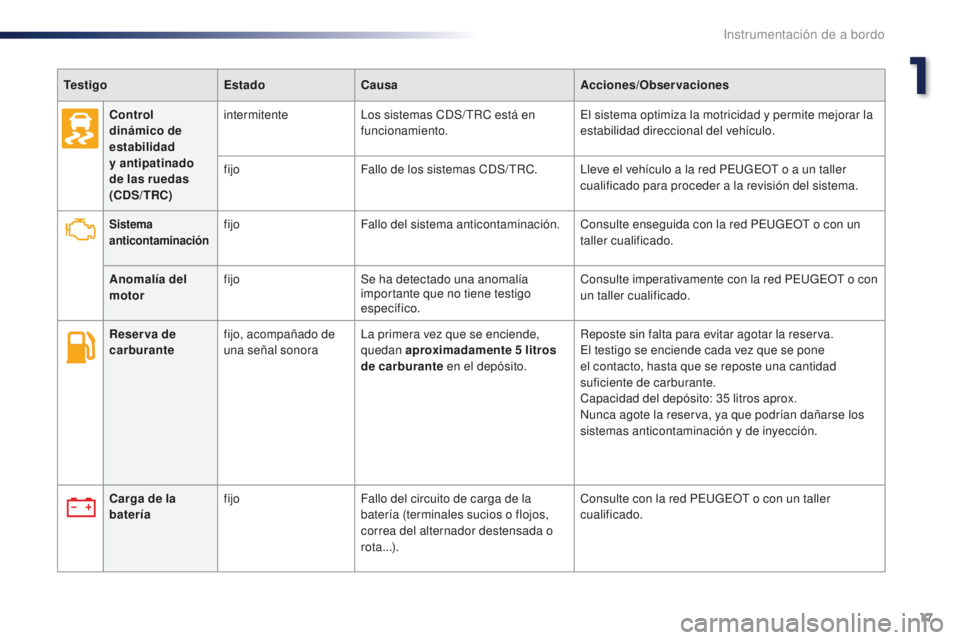

Reser va de
carburantefijo, acompañado de
una señal sonora La primera vez que se enciende,
quedan aproximadamente 5
litros
de carburante en el depósito. Reposte sin falta para evitar agotar la reserva.
El testigo se enciende cada vez que se pone
el contacto, hasta que se reposte una cantidad
suficiente de carburante.
Capacidad del depósito: 35
litros aprox.
Nunca agote la reserva, ya que podrían dañarse los
sistemas anticontaminación y de inyección.
Carga de la
batería fijo
Fallo del circuito de carga de la
batería (terminales sucios o flojos,
correa del alternador destensada o
rota...). Consulte con la red PEUGEOT o con un taller
cualificado.
Sistema
anticontaminaciónfijo
Fallo del sistema anticontaminación. Consulte enseguida con la red PEUGEOT o con un
taller cualificado.
Anomalía del
motor fijo
Se ha detectado una anomalía
importante que no tiene testigo
específico. Consulte imperativamente con la red PEUGEOT o con
un taller cualificado.
Control
dinámico de
estabilidad
y antipatinado
de las ruedas
(CDS/TRC)
intermitente
Los sistemas CDS/ TRC está en
funcionamiento. El sistema optimiza la motricidad y permite mejorar la
estabilidad direccional del vehículo.
fijo Fallo de los sistemas CDS/ TRC. Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Testigo
EstadoCausa Acciones/Observaciones
1
Instrumentación de a bordo
Page 20 of 269

18
Cinturones
delanterosintermitente,
acompañado de una
señal sonora El conductor no se ha abrochado o
se ha desabrochado el cinturón.
El acompañante se ha desabrochado
el cinturón. Tire de la correa e inserte la hebilla en el cierre.
Testigo
EstadoCausa Acciones/Observaciones
Dirección
asistida
eléctrica intermitente o fijo,
acompañado de una
señal sonora Fallo de la dirección asistida
eléctrica.
Circule con prudencia a velocidad moderada.
Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Airbags
fijo Fallo de uno de los sistemas
de airbag o de los pretensores
pirotécnicos de los cinturones de
seguridad. Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Caja de
velocidades ETG fijo
Fallo de la caja de velocidades ETG. Consulte enseguida con la red PEUGEOT o con un
taller cualificado.
Embrague intermitente,
acompañado de una
señal sonora La temperatura del embrague es
demasiado elevada.
Detenga el vehículo en las mejores condiciones
de seguridad, coloque el selector de marchas de
la caja ETG en posición N y espere 15
minutos
aproximadamente hasta que la temperatura del
embrague baje.
Instrumentación de a bordo
Page 21 of 269

19
108_es_Chap01_instrument-de-bord_ed01-2016
Stop & Star t
(motor
VTi 68 S&S) intermitente
Anomalía del sistema Stop & Start. Acuda a la red PEUGEOT o a un taller cualificado
para proceder a la verificación del sistema.
Limitador de
velocidad fijo
Anomalía del limitador de velocidad. Acuda a la red PEUGEOT o a un taller cualificado
para proceder a la revisión del sistema.
Puerta(s)
abierta(s)/
Maletero abierto fijo, acompañado de
una señal sonora
Una puerta o el maletero se han
quedado abiertos. Cierre el maletero o la puerta correspondiente.
Testigo
EstadoCausa Acciones/Observaciones
Subinflado fijo La presión de una o varias ruedas es
insuficiente. Controle la presión de los neumáticos lo antes
posible.
Este control debe efectuarse preferentemente en frío.
Deberá reinicializar el sistema después de ajustar la
presión de uno o varios neumáticos o de cambiar una
o varias ruedas.
Para más información, consulte el apartado
"Detección de subinflado"
1
Instrumentación de a bordo
Page 22 of 269

20
TestigoEstadoCausa Acciones/Observaciones
Sistema Acceso
y arranque
manos libres parpadeo rápido
La columna de dirección no está
desbloqueada. Pase a modo "
OFF" y luego a " ON" y gire ligeramente
el volante para desbloquear la columna de dirección.
intermitente,
acompañado de una
señal sonora La pila de la llave electrónica está
defectuosa.
Cambie la pila.
Consulte el apartado correspondiente.
Ha salido del vehículo sin haber
activado el modo " OFF". Con la llave electrónica en el bolso o bolsillo, pulse el
botón START/STOP para pasar a modo "
OFF".
La llave electrónica no se ha
detectado. Compruebe que lleva la llave electrónica.
Anomalía del sistema Acceso y
arranque manos libres. Acuda a la red PEUGEOT o a un taller cualificado
para proceder a la revisión del sistema.
Aler ta de cambio
involuntario de
carril parpadeo (naranja),
acompañado de una
señal sonora. Se ha rebasado una línea, lado
derecho.
Gire el volante hacia el lado opuesto para recuperar la
trayectoria adecuada.
Para más información, consulte el apartado
correspondiente.
Se ha rebasado una línea, lado
izquierdo.
fijo. El sistema de alerta de cambio de
carril falla. Haga verificar el sistema por la red PEUGEOT o por
un taller cualificado.
Active City
Brake parpadeo,
acompañado de una
señal sonora. El sistema Active City Brake está
activado.
El sistema optimiza la frenada para evitar la colisión.
Para más información, consulte el apartado
correspondiente.
parpadeo. El sistema Active City Brake falla. Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Instrumentación de a bordo
Page 23 of 269

21
108_es_Chap01_instrument-de-bord_ed01-2016

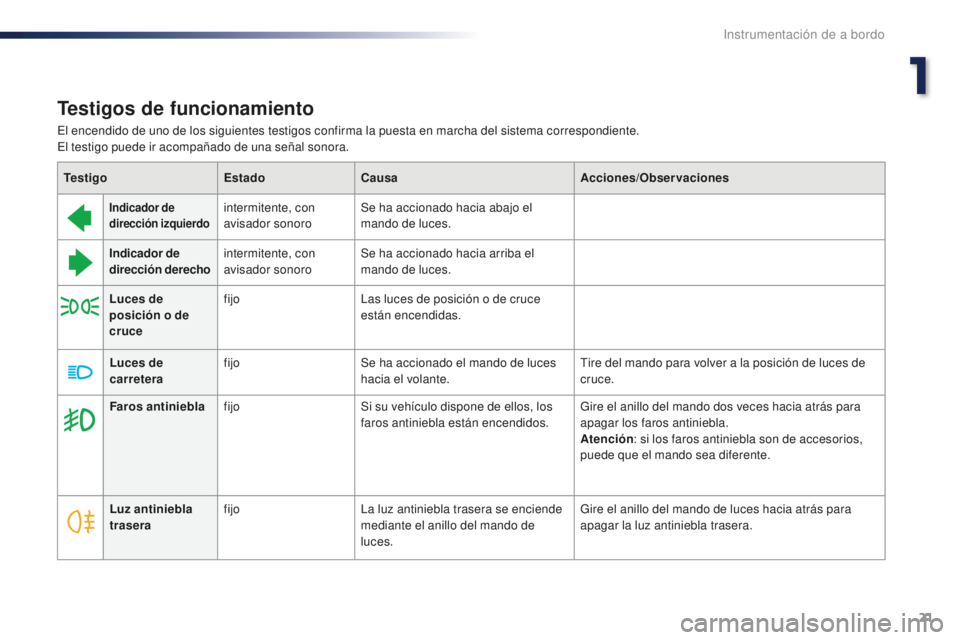

Testigos de funcionamiento
Indicador de
dirección izquierdointermitente, con
avisador sonoroSe ha accionado hacia abajo el
mando de luces.
Indicador de
dirección derecho intermitente, con
avisador sonoro Se ha accionado hacia arriba el
mando de luces.
Luces de
posición o de
cruce fijo
Las luces de posición o de cruce
están encendidas.
Luces de
carretera fijo
Se ha accionado el mando de luces
hacia el volante. Tire del mando para volver a la posición de luces de
cruce.
Testigo
EstadoCausa Acciones/Observaciones
El encendido de uno de los siguientes testigos confirma la puesta en marcha del sistema correspondiente.
El testigo puede ir acompañado de una señal sonora.
Luz antiniebla
trasera fijo
La luz antiniebla trasera se enciende
mediante el anillo del mando de
luces. Gire el anillo del mando de luces hacia atrás para
apagar la luz antiniebla trasera.
Faros antiniebla
fijo Si su vehículo dispone de ellos, los
faros antiniebla están encendidos. Gire el anillo del mando dos veces hacia atrás para
apagar los faros antiniebla.
Atención
: si los faros antiniebla son de accesorios,
puede que el mando sea diferente.
1
Instrumentación de a bordo
Page 24 of 269

22
Freno de
estacionamientofijo, acompañado de
una señal sonora. El freno de estacionamiento está
accionado o no se ha destensado
correctamente. Pisando el pedal del freno, destense el freno de
estacionamiento para que se apague el testigo.
Respete las consignas de seguridad.
Para más información relativa al freno de
estacionamiento, consulte el apartado correspondiente.
Testigo
EstadoCausa Acciones/Observaciones
Airbag del
acompañante fijo en la pantalla
de los testigos
de cinturón y de
airbag frontal del
acompañante El mando, situado en la guantera,
está en posición "ON"
.El airbag frontal del acompañante está activado.
En este caso, no instale un asiento para niños "de
espaldas al sentido de la marcha".
Stop & Star t
(motor
VTi 68
S&S) fijo
Al parar el vehículo (en un semáforo,
stop, embotellamiento...), el Stop & Start
ha puesto el motor en modo STOP. Cuando desee reanudar la marcha, el testigo se
apagará y el motor pasará automáticamente a modo
S TA R T.
Sistema Acceso
y arranque
manos libres fijo
Se reunen las condiciones de
arranque del motor. Para más información, consulte el apartado
"Arranque-Parada del motor con el sistema Acceso y
arranque manos libres".
parpadeo lento El vehículo está en modo "ACC".
Los accesorios (autorradio, toma de
12
V...) pueden utilizarse.
Instrumentación de a bordo
