176 Îngrijirea autovehiculului
Etichetăde avertizare
Semnificaţia simbolurilor:
.
Fără scântei, foc deschis sau
fumat.
. Protejaţi întotdeauna ochii.
Gazele explozive pot provoca
orbirea sau rănirea.
. Nu lăsaţi bateria autovehiculului
la îndemâna copiilor.
. Bateria autovehiculului conţine
acid sulfuric care poate produce
orbirea sau rănirea gravă prin
arsuri.
. Vezi Manualul utilizatorului
pentru informaţii suplimentare. .
În apropierea bateriei autovehi-
culului pot exista gaze explozive.
Înlocuirea ştergătorului
de parbriz
Lamelele ştergătoarelor de
parbriz
Ridicaţi braţul ştergătorului. Trageţi
maneta de deblocare şi detaşaţi
lama ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţulştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu atenţie braţul ştergă-
torului.
Lama ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Împin-
geţi lama ştergătorului uşor înclinată
către braţul ştergătorului în jos,
până la decuplare.
Montaţi lama ştergătorului uşor încli-
nată către braţul ştergătorului şi
împingeţi până la cuplare.
Coborâţi cu atenţie braţul ştergă-
torului.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Îngrijirea autovehiculului 177
Înlocuirea becurilor
Decuplaţi contactulşi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază!
Nu apucaţi de partea din sticlă cu
mâinile goale.
Utilizaţi exclusiv becuri de acelaşi
tip pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a
verifica lămpile.
Farurile şi lămpile de
parcare
Faza scurtă şi faza lungă
1. Pe partea stângă a autovehicu-
lului, rotiți și extrageți conducta
de alimentare din recipientul cu
lichid pentru spălătorul de
parbriz.
2. Scoateți capacul cutiei cu
siguranțe (numai pe partea
STÂNGĂ a autovehiculului).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

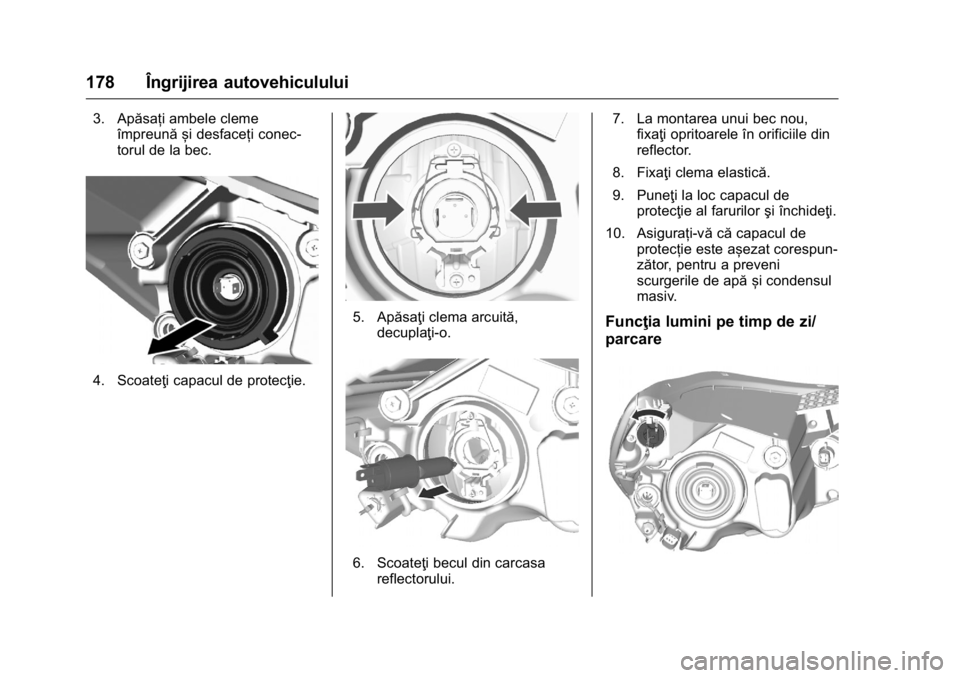

178 Îngrijirea autovehiculului
3. Apăsați ambele clemeîmpreună și desfaceți conec-
torul de la bec.
4. Scoateţi capacul de protecţie.
5. Apăsaţi clema arcuită, decuplaţi-o.
6. Scoateţi becul din carcasareflectorului. 7. La montarea unui bec nou,
fixaţi opritoarele în orificiile din
reflector.
8. Fixaţi clema elastică.
9. Puneţi la loc capacul de protecţie al farurilor şi închideţi.
10. Asigurați-vă căcapacul de
protecție este așezat corespun-
zător, pentru a preveni
scurgerile de apă și condensul
masiv.
Funcţia lumini pe timp de zi/
parcare

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

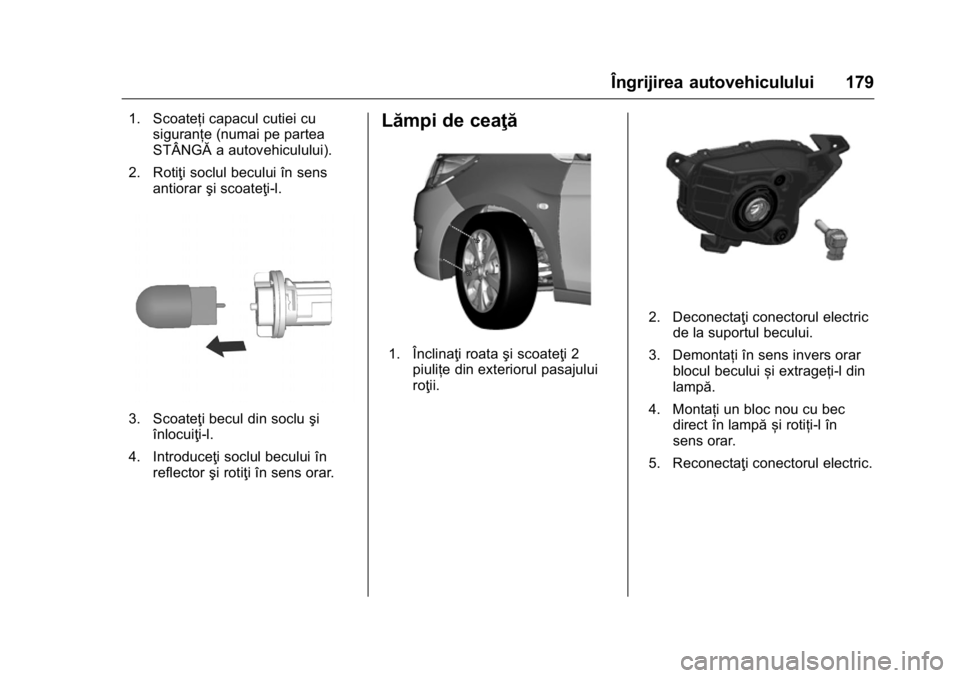

Îngrijirea autovehiculului 179
1. Scoateți capacul cutiei cusiguranțe (numai pe partea
STÂNGĂ a autovehiculului).
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l.
3. Scoateţi becul din soclu şi
înlocuiţi-l.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Lămpi de ceaţă
1. Înclinaţi roata şi scoateţi 2
piulițe din exteriorul pasajului
roţii.
2. Deconectaţi conectorul electric
de la suportul becului.
3. Demontați în sens invers orar blocul becului și extrageți-l din
lampă.
4. Montați un bloc nou cu bec direct în lampă și rotiți-l în
sens orar.
5. Reconectaţi conectorul electric.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
180 Îngrijirea autovehiculului
Lămpile de semnalizare
din faţă
1. Rotiţi soclul becului în sensantiorar şi scoateţi-l.
2. Rotiţi soclul becului în sens
antiorar şi scoateţi-l din soclu.
3. Înlocuiţi becul.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Lămpile de poziţie din
spate
Lămpile de poziţie din spate,
lămpile de semnalizare a direc-
ţiei, stopurile de frână şi
luminile de marşarier
1. Desfaceţi ambele şuruburi.
2. Scoateţi blocul optic spate. Aveţi grijă la conducta de
cabluri să rămânăpe poziţie.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Îngrijirea autovehiculului 181
3. Lampa de poziţie din spate/stopul de frână (1)
Lampă de semnalizare a direc-
ţiei (2)
Lampa de poziţie din spate
auxiliară (3)
Lampa de marşarier (pe partea
pasagerului)/lampa de ceaţă
spate (pe partea şoferului) (4).4. Rotiţi soclul becului în sens
antiorar.
5. Scoateţi soclul lămpii. Presaţiuşor becul în soclu, rotiţi-l în
sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
6. Introduceţi soclul becului în blocul de lumini spate şi înşur-
ubaţi-l pe poziţie.
Fixaţi fişa de conectare. Insta-
laţi blocul optic spate în caros-
erie şi strângeţi şuruburile.
Închideţi şi cuplaţi capacele.
7. Cuplaţi contactul, acţionaţi şi
verificaţi toate luminile.
Lămpile de semnalizare
direcţie faţă
Pentru înlocuirea becului, demontaţi
carcasa lămpii:

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
182 Îngrijirea autovehiculului
1. Glisaţi lampa înspre înainteşi
scoateţi-o afară din aripa faţă
cu capătul din spate.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din
carcasă.
3. Trageţi becul din soclu şi
înlocuiţi-l.
4. Introduceţi suportul becului şi
răsuciţi-l în sens orar.
5. Introduceţi capătul din faţă în
aripa faţă, glisaţi înspre înainte
şi introduceţi capătul din spate.
Lampa de frână montată
în centru sus
Apelaţi la un atelier service pentru
înlocuirea ledurilor.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Îngrijirea autovehiculului 183
Lampa plăcuţei de
înmatriculare
1. Desfaceţi ambeleşuruburi.
2. Scoateţi carcasa lămpii în jos, având grijă sănu trageţi de
cablu.
Rotiţi soclul becului în sens
antiorar pentru deblocare.
3. Scoateţi becul din soclu şi
înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în
sens orar. 5. Introduceţi carcasa lămpii
şi
strângeţi cu ajutorul unei
şurubelniţe.
Luminile interioare
Plafoniere
1. Pentru a o scoate, apucaţi de partea opusă comutatorului
lămpii utilizând o şurubelniţă
plată. (Aveţi grijă sănu
zgâriaţi.)
2. Scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi la loc ansamblul lămpii.
Lampa din portbagaj
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
