184 Îngrijirea autovehiculului
2. Scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminarea panoului
de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Sistemul electric
Siguranţe
Datele siguranţei fuzibile de schimb
trebuie săcorespundă cu cele ale
siguranţei fuzibile arse. În autove-
hicul se găsesc trei cutii cu
siguranţe:
. În partea din stângă, faţă a
compartimentului motor
. La autovehiculele cu volan pe
stânga, în interior în spatele
compartimentului de depozitare
sau, la autovehiculele cu volanul
pe dreapta, în spatele torpe-
doului
. În spatele unui capac în partea
din stânga a portbagajului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi prote-
jate de mai multe siguranţe. Siguranţele fuzibile pot fi de
asemenea introduse
şi fărăa fi
alocate unei funcţii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Îngrijirea autovehiculului 185
Penseta pentru siguranţe
Este posibil săaveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară
sau laterală cu ajutorul pensetei şi
scoateţi-le.
Panoul de siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a compartimen-
tului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
După înlocuirea siguranţelor
defecte, închideţi capacul panoului
de siguranţe şi apăsaţi-l până când
se blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
186 Îngrijirea autovehiculului
Nr. Circuit1 Încuietoarea hayonului
2 – 3 Dezaburitorul de lunetă
4 Oglinda retrovizoare
exterioară cu încălzire
5 Trapa
6 Modulul de comandă a
transmisiei cu variaţie
continuă
7 Senzorul de debit de aer
8 Pompa sistemului auxiliar de încălzire
9 Supapa sistemului de antiblocare frâne
10 Controlul tensiunii de reglare
11 Camera video retrovizoare
12 –
13 –
14 Modulul de comandă a
motorului/modulul de
comandă a transmisiei
15 Modulul de comandă a
injecţiei de combustibil/
demarorul 16 Motorul de acţionare a
pompei de combustibil
17 Modulul de comandă a
motorului - 1
18 Modulul de comandă a
motorului - 2
19 Injector, contact
20 Sistem de aer condiţionat
21 Senzorul bateriei inteligente
22 Încuietoarea electrică a
coloanei de direcţie
23 Ventilatorul de răcire, turaţie scăzută
24 –
25 Comutatorul pentru oglinda retrovizoare exterioară
26 Modulul de comandă a
motorului/modulul
transmisiei semiautomate
27 Supapa electromagnetică pentru ventilaţia
rezervorului cu cărbune
activ
28 Întrerupătorul pedalei de frână

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

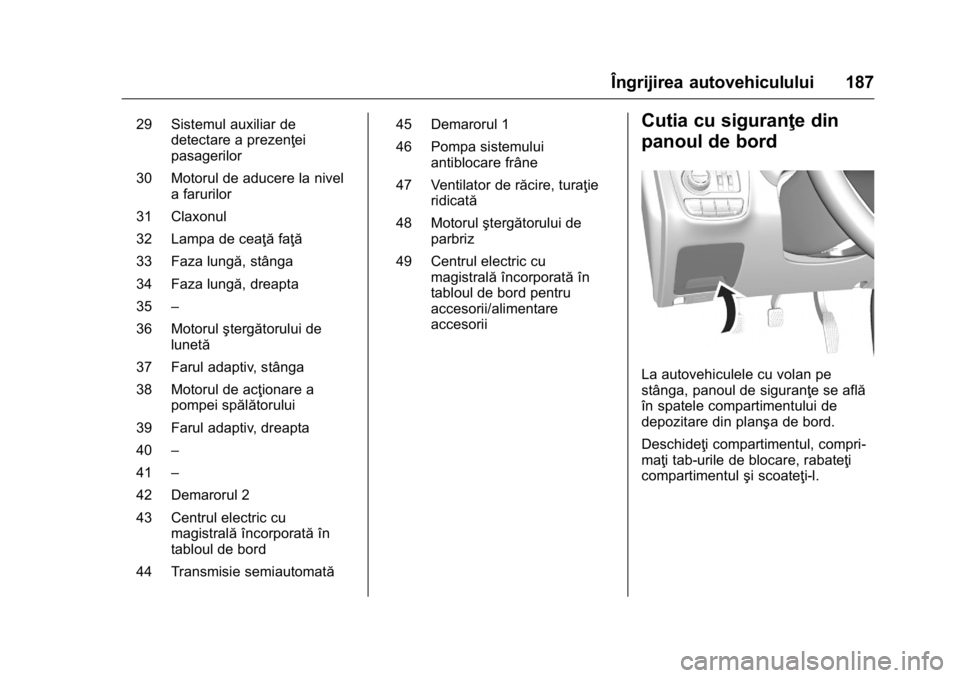

Îngrijirea autovehiculului 187
29 Sistemul auxiliar dedetectare a prezenţei
pasagerilor
30 Motorul de aducere la nivel a farurilor
31 Claxonul
32 Lampa de ceaţă faţă
33 Faza lungă, stânga
34 Faza lungă, dreapta
35 –
36 Motorul ştergătorului de
lunetă
37 Farul adaptiv, stânga
38 Motorul de acţionare a pompei spălătorului
39 Farul adaptiv, dreapta
40 –
41 –
42 Demarorul 2
43 Centrul electric cu magistrală încorporată în
tabloul de bord
44 Transmisie semiautomată 45 Demarorul 1
46 Pompa sistemului
antiblocare frâne
47 Ventilator de răcire, turaţie ridicată
48 Motorul ştergătorului de
parbriz
49 Centrul electric cu magistrală încorporată în
tabloul de bord pentru
accesorii/alimentare
accesoriiCutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe
stânga, panoul de siguranţe se află
în spatele compartimentului de
depozitare din planşa de bord.
Deschideţi compartimentul, compri-
maţi tab-urile de blocare, rabateţi
compartimentul şi scoateţi-l.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
188 Îngrijirea autovehiculului
Nr. Circuit1 Onstar
2 Modulul HVAC 3 Panoul de instrumente
4 Modulul de comandă
a
transmisiei cu variaţie
continuă
5 Aparatul radio
6 Modulul de comandă a
caroseriei 1 (CVT cu
oprire-pornire)
7 Avertizare unghi mort lateral/sistemul de asistenţă
la parcarea cu spatele
8 Conector legătură de date
9 Încuietoarea electrică a
coloanei de direcţie
10 Modulul de detectare şi
diagnosticare
11 Transformator c.c./c.c.
12 –
13 Sistemul de colectare a taxelor de drum
14 Modulul de putere liniară
15 Intrarea pasivă şi pornirea pasivă 16 Comutatorul de contact cu
logică discretă (nu CVT cu
oprire şi pornire)
17 Evitarea coliziunii frontale
18 Panoul de instrumente
19 Afişajul pentru alerte cu led şi reflexie
20 Comutatorul de aducere la nivel a farurilor
21 Geam faţă acţionat electric
22 Geam spate acţionat electric
23 –
24 Modulul transmisiei semiautomate
25 Priza de curent auxiliară
26 Trapa
27 –
28 Modulul de control al auto- vehiculului 8
29 Modulul de control al auto- vehiculului 7
30 Modulul de control al auto- vehiculului 6

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15

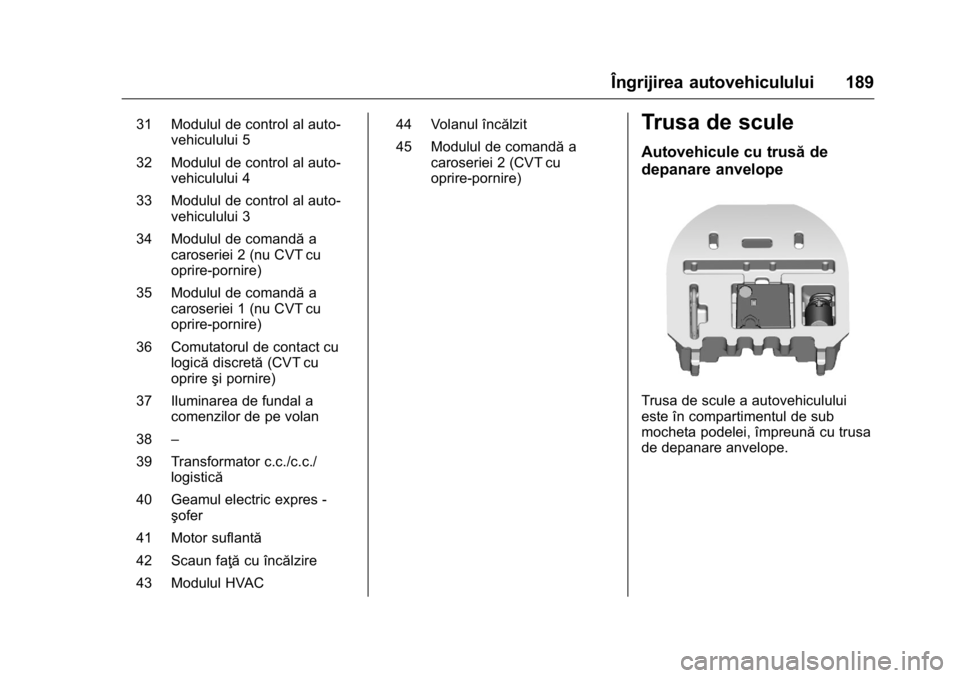

Îngrijirea autovehiculului 189
31 Modulul de control al auto-vehiculului 5
32 Modulul de control al auto- vehiculului 4
33 Modulul de control al auto- vehiculului 3
34 Modulul de comandă a
caroseriei 2 (nu CVT cu
oprire-pornire)
35 Modulul de comandă a
caroseriei 1 (nu CVT cu
oprire-pornire)
36 Comutatorul de contact cu logică discretă (CVT cu
oprire şi pornire)
37 Iluminarea de fundal a comenzilor de pe volan
38 –
39 Transformator c.c./c.c./ logistică
40 Geamul electric expres - şofer
41 Motor suflantă
42 Scaun faţă cu încălzire
43 Modulul HVAC 44 Volanul încălzit
45 Modulul de comandă
a
caroseriei 2 (CVT cu
oprire-pornire)Trusa de scule
Autovehicule cu trusă de
depanare anvelope
Trusa de scule a autovehiculului
este în compartimentul de sub
mocheta podelei, împreună cu trusa
de depanare anvelope.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
190 Îngrijirea autovehiculului
Autovehicule cu roatăde
rezervă
Uneltele şi cricul se află în
portbagaj.
Consultaţi Schimbarea anvelopelor
0 201
ii.
Consultaţi Anvelopa de rezervă
compactă 0204
ii.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi,
dacă se poate, abordaţi-le într-un
unghi drept. Mersul peste margini
ascuţite poate cauza deteriorarea
anvelopelor şi jantelor. La parcare,
aveţi grijă ca anvelopele să nu fie
strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea
spate şi invers deoarece stabilitatea
autovehiculului se va reduce. Utili-
zaţi întotdeauna anvelope mai puţin
uzate pe puntea din spate.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de condus la temperaturi
mai mici de 7 °C, de aceea, este
indicată montarea lor pe toate roţile. Conform normelor specifice fiecărei
ţări, ataşaţi eticheta în câmpul vizual
al
şoferului.
Etichetele anvelopelor
De ex. 195/65 R 15 91 H
195: Lăţimea anvelopei, mm
65: Raport secţiune transversală
(înălţime anvelopă la lăţime
anvelopă), %
R: Tipul benzilor: Radial
RF: Tipul: Cu flancuri întărite
(RunFlat)
15: Diametru jantă, în inchi
91: Indicele de sarcină, de ex., 91
corespunde unei sarcini de 615 kg
H: Litera pentru codul de viteză
Codul literal de viteză:
Q: Până la 160 km/h
S: Până la 180 km/h
T : Până la 190 km/h
H:: Până la 210 km/h
V : Până la 240 km/h
W: Până la 270 km/h

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Îngrijirea autovehiculului 191
Anvelopele direcţionale
Anvelopele direcţionale trebuie
montate astfel încât săse rotească
în direcţia corectă. Direcţia de
rotaţie corectă este indicatăde un
simbol (de exemplu, o săgeată) pe
partea laterală a anvelopei.
Presiunea în anvelope
Verificaţi presiunea anvelopelor reci
la fiecare 14 zile, cel puţin, şi înainte
de o călătorie lungă. Nu uitaţi roata
de rezervă. Regula se aplică şi
pentru autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul ventilului.
Presiunea în anvelope 0223ii.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Umflaţi întotdeauna roata de rezervă
la presiunea specificată pentru
sarcina maximă.
Presiunea în anvelope ECO ajută la
obţinerea celui mai redus consum
de combustibil posibil. Presiunile incorecte în anvelope
afectează
negativ siguranţa,
manevrabilitatea autovehiculului,
confortul şi economia de combustibil
şi vor accelera uzura anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului Date despre motor
0 221ii.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile
de anvelope Presiunea în anvelope
0 223
ii.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformi-
tate CEE care însoţeşte autovehi-
culul sau alte documente de
înregistrare naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.
