2016 OPEL KARL Instrukcja obsługi (in Polish)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
24 Kluczyki, drzwi i szyby
Zamykanie
Do opuszczenia i zamknięcia tylnej
klapy użyć uchwytu wewnętrznego.
Nie naciskać przycisku podczas
zamykania tylnej klapy, gdyż spowo-
duje to jej ponowne odblokowanie.
Centralny zamek
0Centralny
zamek 021
ii.
Ogólne wskazówki dotyczące
obsługi tylnej klapy
{Niebezpieczeństwo
Nie wolno jeździć z otwartąlub
uchyloną tylnąklapą, np. przy
przewożeniu dużych przed-
miotów, gdyż wówczas trujące,
niewidoczne i bezwonne gazy
spalinowe mogą przedostawać
się do wnętrza samochodu.
Może to być przyczynąutraty
świadomości lub nawet śmierci.
Przestroga
Aby uniknąćuszkodzeń, przed
otwarciem tylnej klapy należy
upewnić się, czy w jej zasięgu nie
znajdują się żadne przeszkody,
np. drzwi garażowe. Należy
zawsze sprawdzić, czy przestrzeń
nad i za tylną klapąjest wolna od
przeszkód.
Uwagi
Zamocowanie ciężkiego wyposa-
żenia dodatkowego na tylnej klapie
może spowodować, że nie będzie
ona mogła utrzymać sięw położeniu
otwartym.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Kluczyki, drzwi i szyby 25
Zabezpieczanie
samochodu
Autoalarm
Monitoruje:
.drzwi, tylną klapę, pokrywę
silnika
. zapłon.
Odblokowanie zamków samochodu
wyłącza oba zabezpieczenia jedno-
cześnie.
Dioda sygnalizacyjna jest zintegro-
wana w czujniku znajdującym się w
górnej części deski rozdzielczej. Sygnalizacja stanu w ciągu pierw-
szych 30 sekund od uaktywnienia
autoalarmu:
Dioda
świeci: test, opóźnienie
uzbrojenia.
Dioda miga szybko: nieprawidłowo
zamknięte drzwi, tylna klapa lub
pokrywa silnika albo usterka układu.
Wyłączanie
Rozbrojenie autoalarmu następuje
po odblokowaniu zamków
samochodu przyciskiem
Kna
nadajniku zdalnego sterowania.
Alarm
Sygnał alarmu można wyłączyć,
naciskając dowolny przycisk nadaj-
nika zdalnego sterowania lub
włączając zapłon.
Autoalarm można dezaktywować
poprzez naciśnięcie przycisku
Klub
włączenie zapłonu.
Automatyczne blokowanie
drzwi
Jeżeli żadne drzwi nie zostaną
otwarte albo kluczyk nie znajdzie się
w położeniu 1 lub 2 w ciągu 3 minut
od odblokowania drzwi za pomocą
nadajnika, nastąpi automatyczne
zablokowanie zamków wszystkich
drzwi i uzbrojenie autoalarmu.
Automatyczne odblokowanie
drzwi
Zamki wszystkich drzwi zostaną
automatycznie odblokowane w
przypadku zadziałania czujników
zderzenia, jeśli kluczyk znajduje się
w położeniu 2.
Drzwi mogą jednak pozostać zablo-
kowane w razie wystąpienia mecha-
nicznej awarii układ zamków lub
akumulatora.
Immobilizer
Układ immobilizera jest zintegro-
wany z wyłącznikiem zapłonu i
sprawdza, czy do uruchomienia
silnika jest używany odpowiedni
kluczyk.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
26 Kluczyki, drzwi i szyby
Elektroniczna blokada rozruchu
(immobilizer) jest uaktywniana
automatycznie po wyjęciu kluczyka
z wyłącznika zapłonu.
Miganie lampki kontrolnej
Aprzy
włączonym zapłonie oznacza
usterkę w układzie immobilizera.
Silnika nie można wówczas
uruchomić. Wyłączyć zapłon i
powtórzyć proceduręrozruchu.
Jeśli lampka kontrolna
Anadal
miga, należy spróbować rozruchu
przy użyciu kluczyka zapasowego i
zwrócić siędo warsztatu.
Uwagi
Włączenie immobilizera nie
powoduje zablokowania drzwi.
Dlatego po opuszczeniu samochodu
należy bezwzględnie zablokować
zamki i uaktywnić autoalarm
0
Centralny zamek021ii,Autoalarm
0 25ii.
Lampka kontrolna
A 0Lampka
kontrolna immobilizera 077
ii.
Lusterka zewnętrzne
Lusterka wypukłe
Wypukłe lusterko zewnętrzne jest
wyposażone w soczewkę
asferyczną ograniczającą martwe
pole. Takie ukształtowanie lusterka
powoduje, że odbite w nim obiekty
wydają sięmniejsze, co nieko-
rzystnie wpływa na możliwość
oceny odległości.
Lusterka regulowane
elektrycznie
Wybrać żądane lusterko
zewnętrzne, obracając element
sterujący w lewo (L) lub w prawo
(R). Aby wyregulować ustawienie
lusterka, przechylać element
sterujący.
W położeniu 0 żadne lusterko nie
jest wybrane.
Składane lusterka
Ze względu na bezpieczeństwo
pieszych, w przypadku uderzenia
lusterka zewnętrzne składają sięw
swoich uchwytach. Lekkie pchnięcie
obudowy lusterka powoduje jego
powrót do położenia pierwotnego.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Kluczyki, drzwi i szyby 27
Podgrzewane lusterka
Włączane przez naciśnięcie=.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Lusterka wewnętrzne
Ręcznie regulowane
lusterko wsteczne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni znajdu-
jącej się w dolnej części lusterka.
Szyby
Szyby otwierane ręcznie
Szyby w drzwiach samochodu
można opuszczać i podnosićprzy
użyciu korbki.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
28 Kluczyki, drzwi i szyby
Szyby otwierane
elektrycznie
{Ostrzeżenie
Przy zamykaniu szyb należy
zachowaćostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Zachować ostrożność przy
zamykaniu szyb, zwracając
uwagę, aby nic nie zostało przez
nie przykleszczone.
Szyby sterowane elektrycznie
można obsługiwać, gdy kluczyk
znajduje się w położeniu 2.
Aby zmienić położenie szyby użyć
odpowiedniego przełącznika,
wciskając go w celu otwarcia lub
pociągając w celu zamknięcia.
Obsługa
W celu otwarcia szyby należy
nacisnąć przycisk w dół.
W celu zamknięcia szyby należy
pociągnąć przycisk w górę.
Zwolnić przycisk, gdy szyba
znajdzie się wżądanym położeniu.
Automatyczne podnoszenie/
opuszczanie szyb
Aby automatycznie opuścić szybęw
położenie całkowitego otwarcia,
nacisnąć przycisk w dół do oporu.
Aby automatycznie podnieść szybę
w położenie całkowitego
zamknięcia, pociągnąć przycisk w
górę do oporu. W trybie automa-
tycznym szyba całkowicie się
otwiera lub zamyka, nawet jeśli
przycisk zostanie zwolniony. W celu zatrzymania szyby w
żądanym położeniu w czasie jej
ruchu, pociągnąć
do góry lub
nacisnąć i zwolnićprzełącznik,
zawsze w kierunku przeciwnym do
ruchu.
Funkcja bezpieczeń stwa
Jeśli podczas automatycznego
zamykania szyba napotka opór w
górnej połowie okna, natychmiast
zatrzyma sięi ponownie opuści.
Przeciążenie układu
W przypadku wielokrotnego nacis-
kania przełączników opuszczania/
podnoszenia szyb w krótkich odstę-
pach czasu, następuje chwilowe
zablokowanie pracy elektrycznego
układu sterowania szybami.
Inicjalizacja elektrycznego
układu sterowania szybami
Jeśli nie można automatycznie
zamknąćszyb (np. po odłączeniu
akumulatora),

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Kluczyki, drzwi i szyby 29

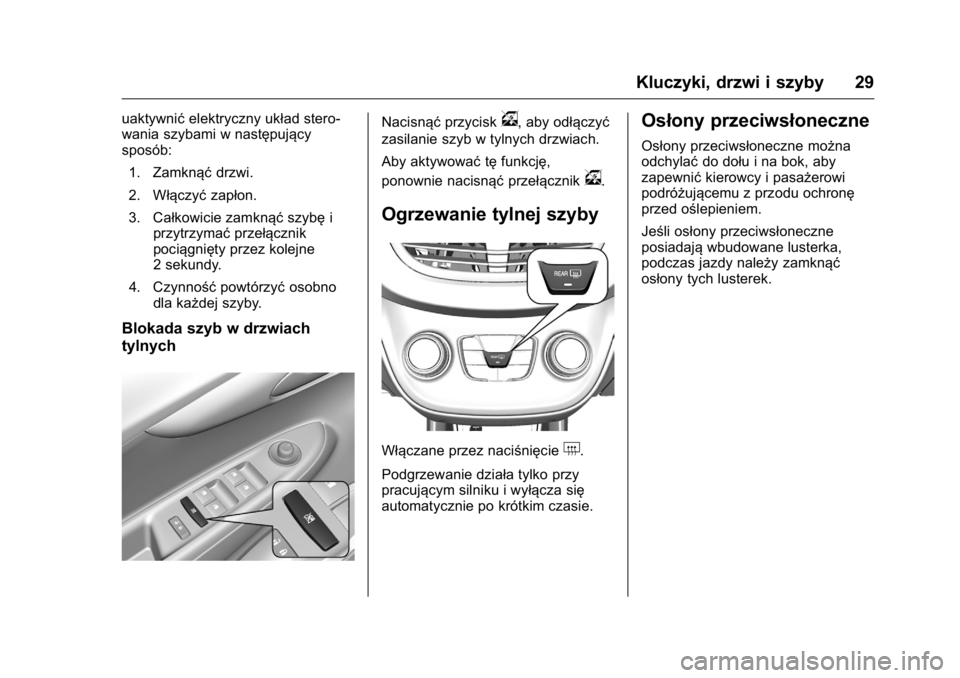

uaktywnićelektryczny układ stero-
wania szybami w następujący
sposób:
1. Zamknąć drzwi.
2. Włączyć zapłon.
3. Całkowicie zamknąć szybęi
przytrzymać przełącznik
pociągnięty przez kolejne
2 sekundy.
4. Czynność powtórzyćosobno
dla każdej szyby.
Blokada szyb w drzwiach
tylnych
Nacisnąć przyciskv, aby odłączyć
zasilanie szyb w tylnych drzwiach.
Aby aktywować tęfunkcję,
ponownie nacisnąć przełącznik
v.
Ogrzewanie tylnej szyby
Włączane przez naciśnięcie+.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Osłony przeciwsłoneczne
Osłony przeciwsłoneczne można
odchylać do dołu i na bok, aby
zapewnić kierowcy i pasażerowi
podróżującemu z przodu ochronę
przed oślepieniem.
Jeśli osłony przeciwsłoneczne
posiadają wbudowane lusterka,
podczas jazdy należy zamknąć
osłony tych lusterek.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
30 Kluczyki, drzwi i szyby
Dach
Okno dachowe
{Ostrzeżenie
Podczas obsługi okna dachowego
należy zachowaćostrożność.
Istnieje niebezpieczeństwo odnie-
sienia obrażeń ciała, zwłaszcza u
dzieci.
Podczas zamykania uważnie
obserwować ruchome części,
zwracając uwagę, aby nic nie
zostało przez nie przykleszczone.
Okno dachowe można obsługiwać
przy włączonym zapłonie.
Unoszenie
Nacisnąć i przytrzymać przełącznik
1, aż uniesie się tylna krawędź okna
dachowego.
Otwieranie
W położeniu uniesionym nacisnąć i
zwolnić przełącznik 1: okno
dachowe otworzy się automatycznie
do końca. W celu zatrzymania ruchu
przed położeniem końcowym
ponownie użyć przełącznika.
Zamykanie
Przytrzymaćprzełącznik 2 wciśnięty
w dowolnym położeniu okna dacho-
wego, aż nastąpi jego całkowite
zamknięcie. Puszczenie przełącz-
nika powoduje zatrzymanie ruchu w
danym położeniu.
Uwagi
Jeśli powierzchnia dachu jest
mokra, odchylić okno dachowe,
odczekać ażwoda spłynie, a
następnie otworzyć okno dachowe.
Do okna dachowego nie należy
przytwierdzać jakichkolwiek
naklejek.
Roleta przeciwsłoneczna
Roleta przeciwsłoneczna jest obsłu-
giwana ręcznie.
Rozwijać lub zwijać roletęprzeciw-
słoneczną, przesuwając ją.
Gdy okno dachowe jest otwarte,
roleta nie może być rozwinięta.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Fotele i elementy bezpieczeństwa biernego 31
Fotele i elementy
bezpieczeństwa
biernego
Zagłówki
Zagłówki . . . . . . . . . . . . . . . . . . . . . . . 31
Fotele przednie
Pozycja fotela . . . . . . . . . . . . . . . . . 33
Regulacja foteli . . . . . . . . . . . . . . . . 34
Podgrzewane foteleprzednie . . . . . . . . . . . . . . . . . . . . . . 35
Pasy bezpieczeństwa
Pasy bezpieczeństwa . . . . . . . . . . 36
Trzypunktowe pasy bezpie-czeństwa . . . . . . . . . . . . . . . . . . . . . 37
Poduszki powietrzne
Poduszki powietrzne . . . . . . . . . . . 38
Czołowe poduszkipowietrzne . . . . . . . . . . . . . . . . . . . 42
Boczne poduszki powietrzne . . . 42
Kurtynowe poduszki powietrzne . . . . . . . . . . . . . . . . . . . 43
Wyłącznik poduszki powietrznej . . . . . . . . . . . . . . . . . . . 44
Foteliki dziecięce
Foteliki dziecięce . . . . . . . . . . . . . . 45
Miejsca mocowania fotelikówdziecięcych . . . . . . . . . . . . . . . . . . . 47
Foteliki dziecięce ISOFIX . . . . . . 49
Foteliki dziecięce Top Tether . . . 51Zagłówki
Położenie
{Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
zagłówki.
Górna krawędź zagłówka powinna
znajdować sięna wysokości górnej
części głowy. Jeśli takie ustawienie
nie jest możliwe, np. z powodu
dużego wzrostu osoby, zagłówek
należy ustawić w najwyższym
