184 Pielęgnacja samochodu
Reflektory iświatła
pozycyjne
Światła mijania i drogowe
1. Obrócić i wyciągnąć rurkę
wlewową ze zbiornika płynu do
spryskiwaczy po lewej stronie
pojazdu.
2. Zdjąć pokrywęskrzynki
bezpieczników (tylko po
LEWEJ stronie pojazdu).
3. Ścisnąć oba zaciski i odłączyć
złącze od żarówki.
4. Zdjąćosłonę.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Pielęgnacja samochodu 185
5. Nacisnąći odczepićzacisk
sprężysty.
6. Wyjąć żarówkę z obudowy
reflektora.
7. Przy zakładaniu nowej żarówki
zaczepić występy we wgłębie-
niach oprawy reflektora.
8. Zablokować zacisk sprężysty.
9. Umieścić osłonęreflektora we
właściwym położeniu i
zamknąć. 10. Upewnić
się,że osłona została
prawidłowo założona, aby
uniknąć przedostania się wody
do wnętrza i wystąpienia silnej
kondensacji pary wodnej.

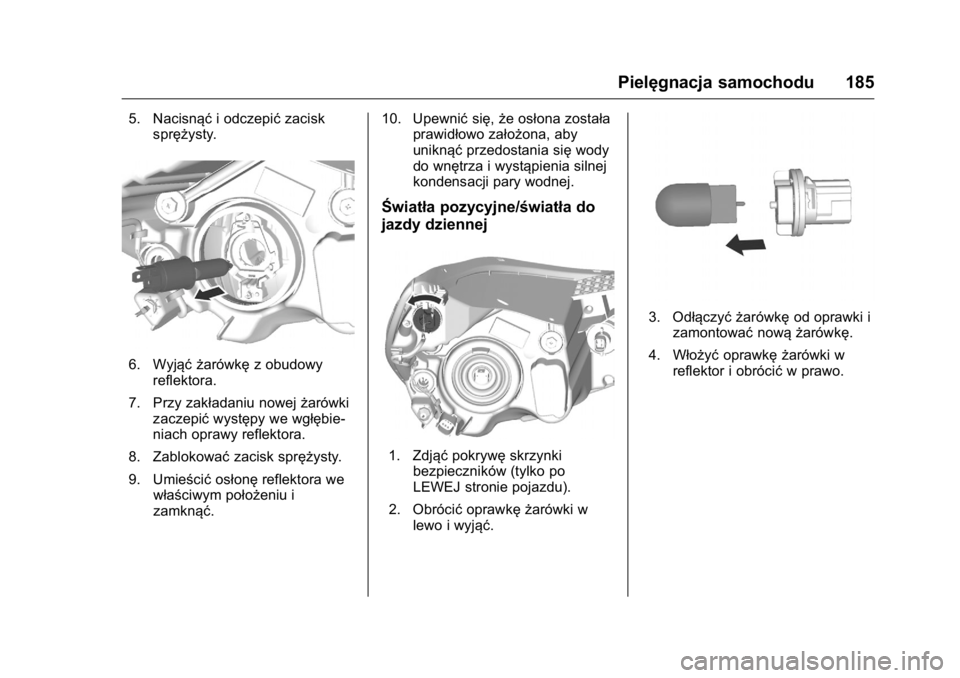

Światła pozycyjne/światła do
jazdy dziennej
1. Zdjąć pokrywęskrzynki
bezpieczników (tylko po
LEWEJ stronie pojazdu).
2. Obrócić oprawkę żarówki w
lewo i wyjąć.
3. Odłączyć żarówkę od oprawki i
zamontować nową żarówkę.
4. Włożyć oprawkę żarówki w
reflektor i obrócić w prawo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
186 Pielęgnacja samochodu
Światła przeciwmgielne
1. Przechylićkoło i wykręcić 2
nakrętki wciskane z nadkola.
2. Odłączyć złącze elektryczne od
oprawki żarówki.
3. Wyjąć zespół żarówki,
obracając go w lewo i wycią-
gając z lampy na wprost.
4. Założyć nowy zespół żarówki,
wkładając go do lampy na
wprost i obracając w prawo.
5. Podłączyć przyłącze
elektryczne.
Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w
lewo i wyjąć.
2. Obrócić żarówkę w lewo i
wyjąć z oprawki.
3. Wymienić żarówkę na nową.
4. Włożyć oprawkę żarówki w
reflektor i obrócić w prawo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Pielęgnacja samochodu 187
Lampy tylne
Światła tylne, kierunkowskazy,
światła hamowania iświatła
cofania
1. Odkręcić obieśruby.
2. Wyciągnąć zespół światła
tylnego. Uważać by kanałna
przewody nie zmienił
położenia.
3. Światło tylne/światło
hamowania (1)
Kierunkowskaz (2)
Dodatkowe światło
pozycyjne (3)
Światło cofania (po stronie
pasażera)/tylne światło
przeciwmgielne (po stronie
kierowcy) (4).4. Obrócić oprawkę żarówki
w lewo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
188 Pielęgnacja samochodu
5. Wyjąćoprawkę żarówki. Lekko
wcisnąć żarówkę w gniazdo,
obrócić w lewo, wyciągnąć, a
następnie zamocować nową
żarówkę.
6. Włożyć oprawkę żarówki w
zespole światła tylnego i
dokręcić.
Podłączyć złącze elektryczne.
Zamocować zespół światła
tylnego w nadwoziu i dokręcić
śruby. Zamknąć i zablokować
osłony.
7. Włączyć zapłon, włączyć
wszystkie światła i sprawdzić
ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy
wyjąć obudowę lampy:
1. Przesunąć lampędo przodu i
odłączyć od przedniego
błotnika, pociągając za jej tylną
część.
2. Obrócić oprawkę żarówki w
lewo i wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i
zamontować nową żarówkę.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Pielęgnacja samochodu 189
4. Założyćoprawkęi obrócićw
prawo.
5. Wsunąć przedniączęśćna
przedni zderzak, przesunąć do
przodu i wsunąć tylnączęść.
Trzecie światło STOP
Wymianę świateł LED przeprowa-
dzić w warsztacie.
Oświetlenie tablicy rejes-
tracyjnej
1. Odkręcić obieśruby.
2. Wysunąć obudowęlampy w
dół, uważając, aby nie ciągnąć
za przewód.
Obrócić oprawkę żarówki w
lewo, aby ją odblokować.
3. Wyjąć żarówkę z oprawki i
zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki w
obudowę lampy i obrócić w
prawo. 5. Włożyć
obudowęlampy i
zamocować, korzystając z
śrubokręta.
Oświetlenie wnętrza
Oświetlenie sufitowe
1. W celu demontażu podważyć jedną stronę przełącznika
lampy, korzystając z płaskiego
wkrętaka. (Uważać, aby nie
zarysować powierzchni).
2. Wyjąć żarówkę.
3. Wymienić żarówkę na nową.
4. Zamontować zespółlampy.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
190 Pielęgnacja samochodu
Lampka w przestrzeni
bagażowej
1. Podważyć śrubokrętemobudowę lampki.
2. Wyjąć żarówkę.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaź-
ników
Wymianę żarówek przeprowadzić w
warsztacie.
Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą byćtakie same jak
oznaczenia bezpiecznika wymienia-
nego. W samochodzie znajdują się
trzy skrzynki bezpieczników:
. W lewej części komory silnika, z
przodu
. W pojazdach z kierownicą po
lewej stronie –we wnętrzu
kabiny za schowkiem, w
wersjach z kierownicą po prawej
stronie –za schowkiem w desce
rozdzielczej
. Za osłoną, w lewej części
przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Pielęgnacja samochodu 191
Niektóre układy sąchronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować
się szczypce do wymiany bezpiecz-
ników.
