2016 MAZDA MODEL CX-5 Betriebsanleitung (in German)

Heckklappe
WARNUNG
Während der Fahrt dürfen sich keine
Passagiere im Gepäckraum aufhalten:
Es ist gefährlich, wenn sich
Passagiere während der Fahrt im
Gepäckraum aufhalten. Im Falle einer
Notbremsung oder eines Aufpralls
können sich Passagiere im
Gepäckraum schwere oder sogar
lebensgefährliche Verletzungen
zuziehen.
Fahren Sie niemals mit geöffneter
Heckklappe:
In den Fahrgastraum gelangende
Abgase sind gefährlich. Bei geöffneter
Heckklappe können während der
Fahrt Abgase in den
Fahrzeuginnenraum gelangen.
Abgase, die das giftige, farb- und
geruchlose Kohlenmonoxid enthalten,
können zu Bewusstlosigkeit oder sogar
zum Tode führen, wenn sie über
längere Zeit eingeatmet werden.
Außerdem können bei geöffneter
Heckklappe im Falle eines Unfalls
Fahrzeuginsassen aus dem Fahrzeug
geschleudert werden.
Das Gepäck darf nicht aufgestapelt
werden und muss im Gepäckraum
immer richtig gesichert werden:
Das Gepäck kann sich sonst bewegen
oder umfallen, was zu Verletzungen
oder zu einem Unfall führen kann.
Das Gepäck darf nicht über die Höhe
der Sitzlehnen hinaus geladen werden.
Die Sicht auf die Seiten und nach
hinten kann sonst beeinträchtigt
werden.
VORSICHT
lVor dem Öffnen der Heckklappe
muss der Schnee und das Eis von der
Heckklappe entfernt werden.
Andernfalls kann die Heckklappe
durch das Gewicht des Schnees und
des Eises zugedrückt werden, was
Verletzungen verursachen kann.
lSeien Sie vorsichtig, wenn Sie die
Heckklappe bei starkem Wind
öffnen oder schließen. Durch einen
starken Windstoß kann sich die
Heckklappe plötzlich schließen und
dabei Verletzungen verursachen.
lÖffnen Sie die Heckklappe
vollständig und vergewissern Sie
sich, dass sie geöffnet bleibt. Falls
die Heckklappe nicht vollständig
geöffnet wird, kann sie durch
Vibrationen und Windstöße
zugeschlagen werden und dabei
können Verletzungen verursacht
werden.
lZum Beladen und Entladen von
Gepäck muss der Motor
ausgeschaltet werden. Andernfalls
besteht die Gefahr von
Verbrennungen durch das heiße
Abgas.
3-26
Vor dem Losfahren
Türen und Verriegelungen

VORSICHT
lWenden Sie keine übermäßige Kraft
an der Gasdruckfederstange der
Heckklappe an, wie das Festhalten
der Stange mit der Hand. Die
Gasdruckfederstange kann sich sonst
verbiegen und die Betätigung der
Heckklappe beeinträchtigen.
Gasdruckfederstange
lDie Gasdruckfederstange der
Heckklappe darf nicht abgeändert
oder ausgetauscht werden. Wenden
Sie sich bei einer durch einen
Aufprall deformierten oder
beschädigten Gasdruckfederstange
der Heckklappe oder bei einem
anderen Problem an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qÖffnen und Schließen der
Heckklappe
Öffnen der Heckklappe mit dem
elektrischen Heckklappenöffner
Entriegeln Sie die Türen und die
Heckklappe, drücken Sie auf den
elektrischen Heckklappenöffner der
Heckklappe und heben Sie die
Heckklappe hoch, wenn sich die
Verriegelung entriegelt.
elektrische
Heckklappenentriegelung
HINWEIS
(Mit LogIn-Fernbedienung)
lEine verriegelte Heckklappe kann
auch geöffnet werden, wenn Sie den
Schlüssel mit sich herum tragen.
lZum Öffnen der Heckklappe und der
Türen bei verriegelter Heckklappe
können nach der Betätigung der
elektrischen
Heckklappenentriegelung mehrere
Sekunden notwendig sein, um die
Verrieglung zu lösen.
Vor dem Losfahren
Türen und Verriegelungen
3-27

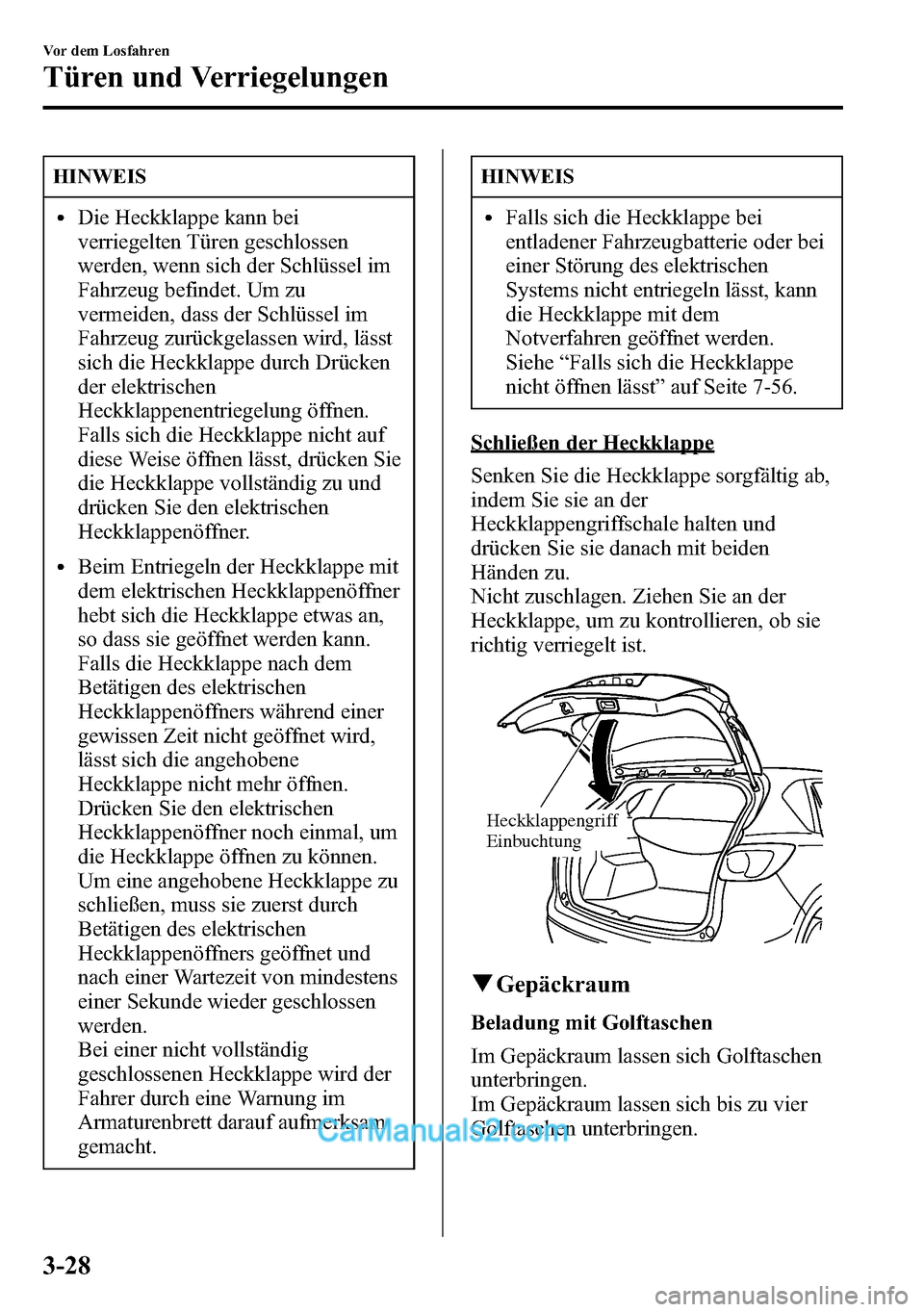

HINWEIS
lDie Heckklappe kann bei
verriegelten Türen geschlossen
werden, wenn sich der Schlüssel im
Fahrzeug befindet. Um zu
vermeiden, dass der Schlüssel im
Fahrzeug zurückgelassen wird, lässt
sich die Heckklappe durch Drücken
der elektrischen
Heckklappenentriegelung öffnen.
Falls sich die Heckklappe nicht auf
diese Weise öffnen lässt, drücken Sie
die Heckklappe vollständig zu und
drücken Sie den elektrischen
Heckklappenöffner.
lBeim Entriegeln der Heckklappe mit
dem elektrischen Heckklappenöffner
hebt sich die Heckklappe etwas an,
so dass sie geöffnet werden kann.
Falls die Heckklappe nach dem
Betätigen des elektrischen
Heckklappenöffners während einer
gewissen Zeit nicht geöffnet wird,
lässt sich die angehobene
Heckklappe nicht mehr öffnen.
Drücken Sie den elektrischen
Heckklappenöffner noch einmal, um
die Heckklappe öffnen zu können.
Um eine angehobene Heckklappe zu
schließen, muss sie zuerst durch
Betätigen des elektrischen
Heckklappenöffners geöffnet und
nach einer Wartezeit von mindestens
einer Sekunde wieder geschlossen
werden.
Bei einer nicht vollständig
geschlossenen Heckklappe wird der
Fahrer durch eine Warnung im
Armaturenbrett darauf aufmerksam
gemacht.
HINWEIS
lFalls sich die Heckklappe bei
entladener Fahrzeugbatterie oder bei
einer Störung des elektrischen
Systems nicht entriegeln lässt, kann
die Heckklappe mit dem
Notverfahren geöffnet werden.
Siehe“Falls sich die Heckklappe
nicht öffnen lässt”auf Seite 7-56.
Schließen der Heckklappe
Senken Sie die Heckklappe sorgfältig ab,
indem Sie sie an der
Heckklappengriffschale halten und
drücken Sie sie danach mit beiden
Händen zu.
Nicht zuschlagen. Ziehen Sie an der
Heckklappe, um zu kontrollieren, ob sie
richtig verriegelt ist.
HeckklappengriffEinbuchtung
qGepäckraum
Beladung mit Golftaschen
Im Gepäckraum lassen sich Golftaschen
unterbringen.
Im Gepäckraum lassen sich bis zu vier
Golftaschen unterbringen.
3-28
Vor dem Losfahren
Türen und Verriegelungen

Legen Sie die ersten drei Golftaschen mit
dem Taschenboden nach rechts gerichtet
in den Gepäckraum und legen Sie danach
den oberen Teil nach links gerichtet
hinein.Legen Sie den oberen Teil der vierten
Golftasche nach links gerichtet hinein und
legen Sie danach den Taschenboden nach
rechts gerichtet hinein.
HINWEIS
Je nach Größe gibt es auch Golftaschen,
die sich nicht unterbringen lassen.
qGepäckraumabdeckungí
Gepäckraumabdeckung
Verwenden Sie die
Gepäckraumabdeckung, um das Gepäck
im Gepäckraum vor neugierigen Blicken
zu verbergen. Die Gepäckraumabdeckung
kann unter dem Gepäckraumboden
verstaut werden.
WARNUNG
Legen Sie keine Gegenstände auf die
Gepäckraumabdeckung:
Auf der Gepäckraumabdeckung
befindliche Gegenstände können sehr
gefährlich sein. Im Falle einer
Notbremsung oder eines Aufpralls
können herumgeschleuderte
Gegenstände Verletzungen
verursachen.
Vor dem Losfahren
Türen und Verriegelungen
3-29ínur bestimmte Modelle

VORSICHT
Kontrollieren Sie, ob die
Gepäckraumabdeckung richtig
gesichert ist. Sie könnte sich sonst lösen
und dabei Verletzungen verursachen.
HINWEIS
lBeim Öffnen der Heckklappe mit
angebrachter Gepäckraumabdeckung
bei kaltem Wetter kann es schwierig
sein, die Heckklappe anzuheben,
weil die Gasdruckfeder nicht normal
funktioniert. Bei kaltem Wetter lässt
sich die Heckklappe leichter öffnen,
wenn die Gepäckraumabdeckung
nicht angebracht ist.
lBeim Öffnen bzw. Schließen der
Heckklappe hängt das
Heckklappengewicht von der
Verwendung der
Gepäckraumabdeckung ab, das ist
jedoch kein Anzeichen einer
Störung.Entfernen der Abdeckung
1. Heben Sie die Gepäckraumabdeckung
mit beiden Händen an den Laschen an,
lösen Sie sie von den Klammern und
lassen Sie sie aufrollen.
Klammer
ziehen
drücken
LascheGepäckraumabdeckung
2. Drücken Sie die Federhalter auf beiden
Stangenseiten hinein, um die
Abdeckung entfernen zu können.
VORSICHT
Die Gepäckraumabdeckung lässt sich
einfacher entfernen, wenn sie etwas
schräg angehoben wird.
3-30
Vor dem Losfahren
Türen und Verriegelungen

Aufbewahren der
Gepäckraumabdeckungí
1. Öffnen Sie den Gepäckraumboden.
2. Bewahren Sie die
Gepäckraumabdeckung mit nach unten
gerichteten Laschen auf.
Lasche
3. Schließen Sie den Gepäckraumboden.
Installieren der
Gepäckraumabdeckung
Führen Sie die Schritte für den Ausbau in
umgekehrter Reihenfolge aus.
Vor dem Losfahren
Türen und Verriegelungen
3-31ínur bestimmte Modelle

Vorsichtshinweise zum Kraftstoff und zu den Abgasen
qVorgeschriebener Kraftstoff (SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Für Fahrzeuge mit Katalysator oder Lambdasonde darf nur bleifreies Benzin verwendet
werden, um die Abgasemissionen zu vermindern und ein Verrußen der Zündkerzen zu
verhindern.
Ihr Fahrzeug erbringt die optimale Leistung, wenn der in der Tabelle angegebene Kraftstoff
verwendet wird.
Kraftstoff Oktanzahl Land
bleifreies Superbenzin
(nach EN 228 und inner-
halb von E10)
*195 oder höherNeukaledonien, Türkei, Aserbaidschan, Armenien,
Georgien, Kasachstan, Kanarische Inseln, Réunion,
Marokko, Österreich, Griechenland, Italien, Schweiz,
Belgien, Dänemark, Finnland, Norwegen, Portugal,
Spanien, Schweden, Ungarn, Deutschland, Polen,
Bulgarien, Kroatien, Slowenien, Luxemburg, Slowakei,
Lettland, Litauen, Russland, Belorussland, Frankreich,
Ukraine, Tschechien, Estland, Färöer Inseln, Island,
Rumänien, Niederlande, Mazedonien,
Bosnien-Herzegowina, Serbien, Montenegro, Albanien,
Moldawien, Martinique, Französisch Guyana, Guadeloupe,
Zypern, Malta, Irland, Großbritannien, Taiwan, Tahiti,
Vanuatu, Iran, Vereinigte Arabische Emirate, Libanon,
Israel, Algerien, Libyen, Tunesien, Madagaskar, Guatemala,
Bolivien, Uruguay, Honduras, Nicaragua, Aruba, St. Martin,
Singapur, Hongkong, Malaysia, Brunei, Macao, Mauritius,
Südafrika, Jamaika, Barbados, Grenada, St. Lucia, St.
Vincent, Antigua, Surinam, Mongolei, Seychellen
bleifreies Superbenzin
(innerhalb von E85)95 oder höher Thailand
bleifreies Normalbenzin92 oder höher Ägypten, Myanmar
90 oder höherPhilippinen, Marshall-Inseln, Ustt
*2, Kuwait, Oman, Katar,
Saudi-Arabien, Syrien, Bahrain, Jordanien, Nigeria, Angola,
Chile, El Salvador, Costa Rica, Ecuador, Haiti, Kolumbien,
Dominikanische Republik (Linkslenker), Panama, Peru,
Britische Jungferninseln, Curacao, Indonesien, Nepal, Sri
Lanka, Fidschi, Papua-Neuguinea, Kenia, Zimbabwe,
Trinidad und Tobago, Commonwealth von Dominica,
Kambodscha, Irak, Elfenbeinküste, Laos, Kamerun,
Burundi, Gabun, Ghana, Tansania, Mosambik
*1 Europa
*2 Republik Palau & Föderierte Staaten von Mikronesien
Durch die Verwendung eines Kraftstoffs mit einer niedrigeren Oktanzahl können die
Wirksamkeit der Abgasreinigungsanlage beeinträchtigt und Klopfen und
Motorbeschädigungen verursacht werden.
3-32
Vor dem Losfahren
Kraftstoff und Abgas

VORSICHT
lVerwenden Sie ausschließlich bleifreies Benzin.
Durch verbleites Benzin werden der Katalysator und die Lambdasonde beeinträchtigt,
was zu einer Wirkungsgradverschlechterung oder zu Störungen führt.
lDie Verwendung von E10-Kraftstoff in Europa mit einem Äthanolanteil von 10% ist
sicher für Ihr Fahrzeug. Bei einem höheren als dem empfohlenen Äthanolanteil
können Fahrzeugbeschädigungen auftreten.
lVerwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
(bleifreies Superbenzin (innerhalb von E85))
Zum einfachen Anlassen des Motor und für eine gute Leistung müssen die folgenden
Punkte beachtet werden.
lEs wird empfohlen den gleichen Kraftstoff nachzutanken.
lTanken Sie immer mindestens 16 Liter Kraftstoff nach.
lFahren Sie nach dem Tanken mindestens 10 km, so dass das Motorsteuersystem die
Äthanolkonzentration genau erfassen kann.
qVorgeschriebener Kraftstoff (SKYACTIV-D 2.2)
Das Fahrzeug kann mit hohem Wirkungsgrad mit Dieselkraftstoff der Norm EN590 oder
gleichwertig betrieben werden.
VORSICHT
lBetreiben Sie das Fahrzeug ausschließlich mit Kraftstoff der Norm EN590 oder
gleichwertig. Bei Verwendung von Benzin oder Kerosin für Dieselmotoren wird der
Motor beschädigt.
lVerwenden Sie keine Kraftstoffzusätze. Die Abgasreinigungsanlage kann sonst
beschädigt werden. Für Einzelheiten wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
HINWEIS
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.
Vor dem Losfahren
Kraftstoff und Abgas
3-33
