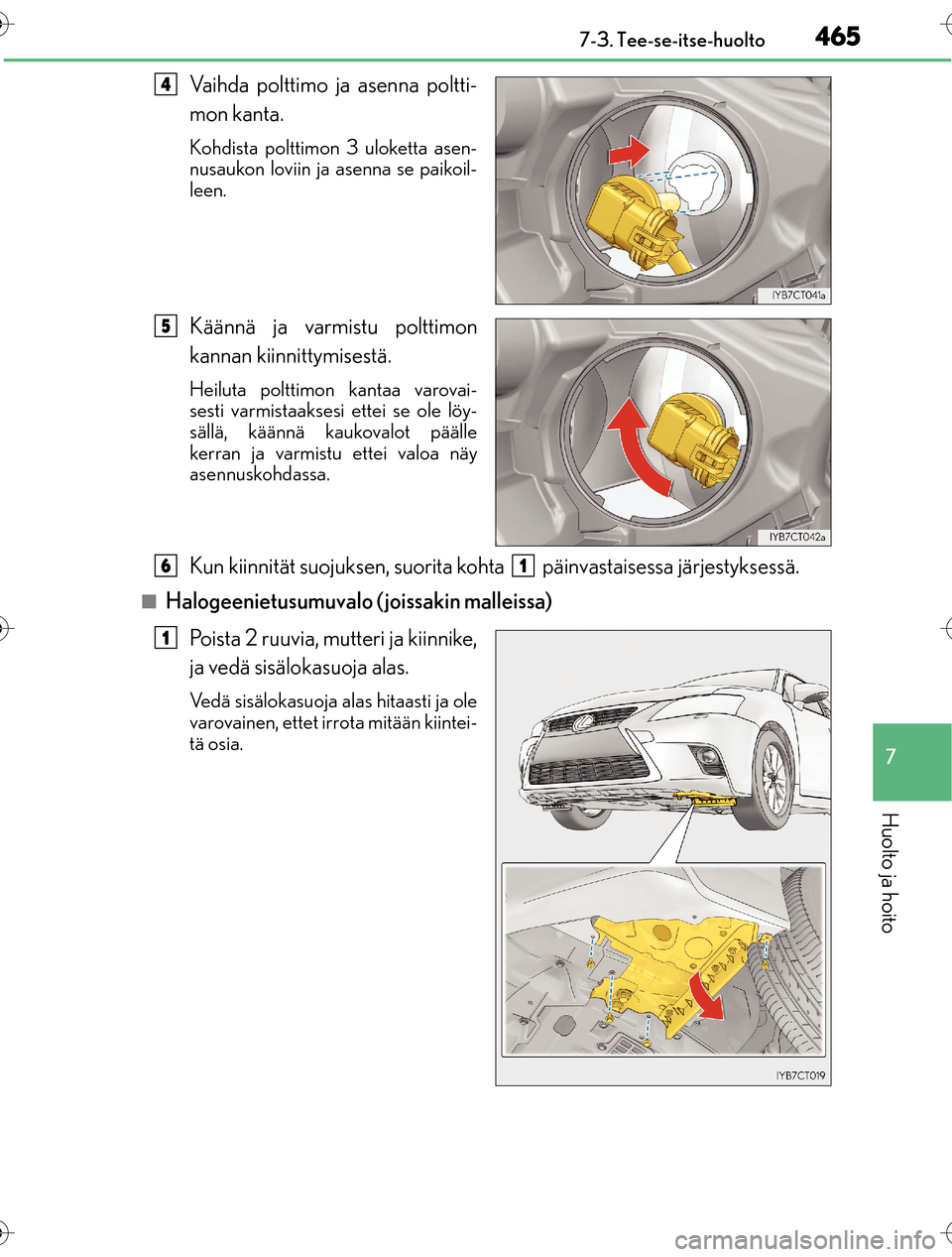

2016 Lexus CT200h Omistajan käsikirja (in Finnish)

4657-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito
Vaihda polttimo ja asenna poltti-
mon kanta.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se paikoil-
leen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole löy-
sällä, käännä kaukovalot päälle
kerran ja varmistu ettei valoa näy
asennuskohdassa.
Kun kiinnität suojuksen, suorita koht a päinvastaisessa järjestyksessä.
nHalogeenietusumuvalo ( joissakin malleissa)
Poista 2 ruuvia, mutteri ja kiinnike,
ja vedä sisälokasuoja alas.
Vedä sisälokasuoja alas hitaasti ja ole
varovainen, ettet ir rota mitään kiintei-
tä osia.
4
5
61
1
OM76198FI.book Page 465 Wedne sday, March 30, 2016 1:01 PM

4667-3. Tee-se-itse-huolto
OM76198FI
Irrota liitin samalla painaen luki-
tuksen vapautuspainiketta.
Käännä polttimon kantaa vasta-
päivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se paikoil-
leen. Kierrä myötäpäivään kiinni.
Asenna liitin.
Kun olet asentanut liittimen, heiluta
polttimon kantaa varovaisesti varmis-
taaksesi, ettei se ole löysällä, kytke
sumuvalot päälle ja varmistu, ettei
valoa näy asennuskohdassa.
2
3
4
5
OM76198FI.book Page 466 Wednesday, March 30, 2016 1:01 PM

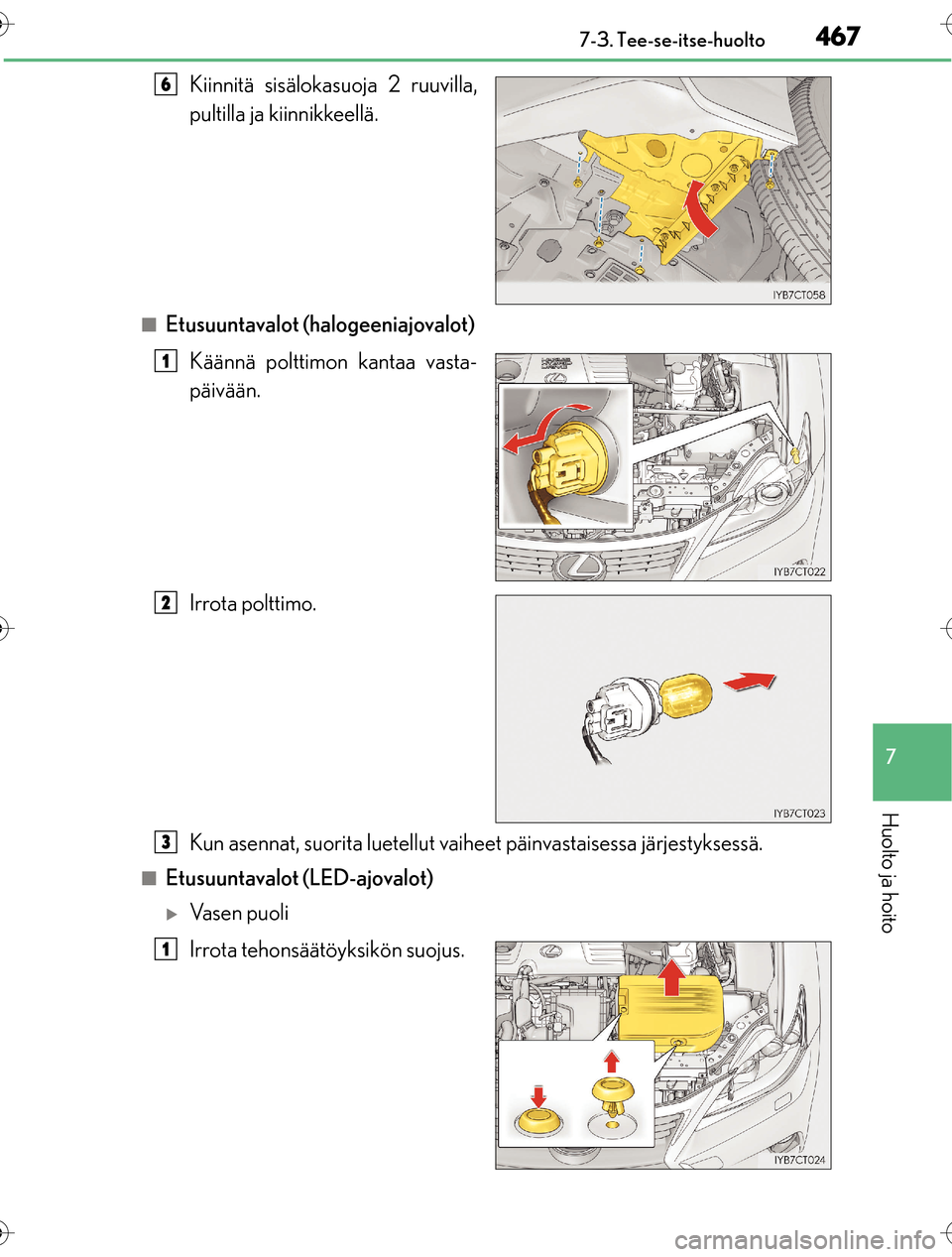

4677-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito
Kiinnitä sisälokasuoja 2 ruuvilla,
pultilla ja kiinnikkeellä.
nEtusuuntavalot (halogeeniajovalot) Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
nEtusuuntavalot (LED-ajovalot)
Va s e n p u o l i
Irrota tehonsäätöyksikön suojus.
6
1
2
3
1
OM76198FI.book Page 467 Wedne sday, March 30, 2016 1:01 PM

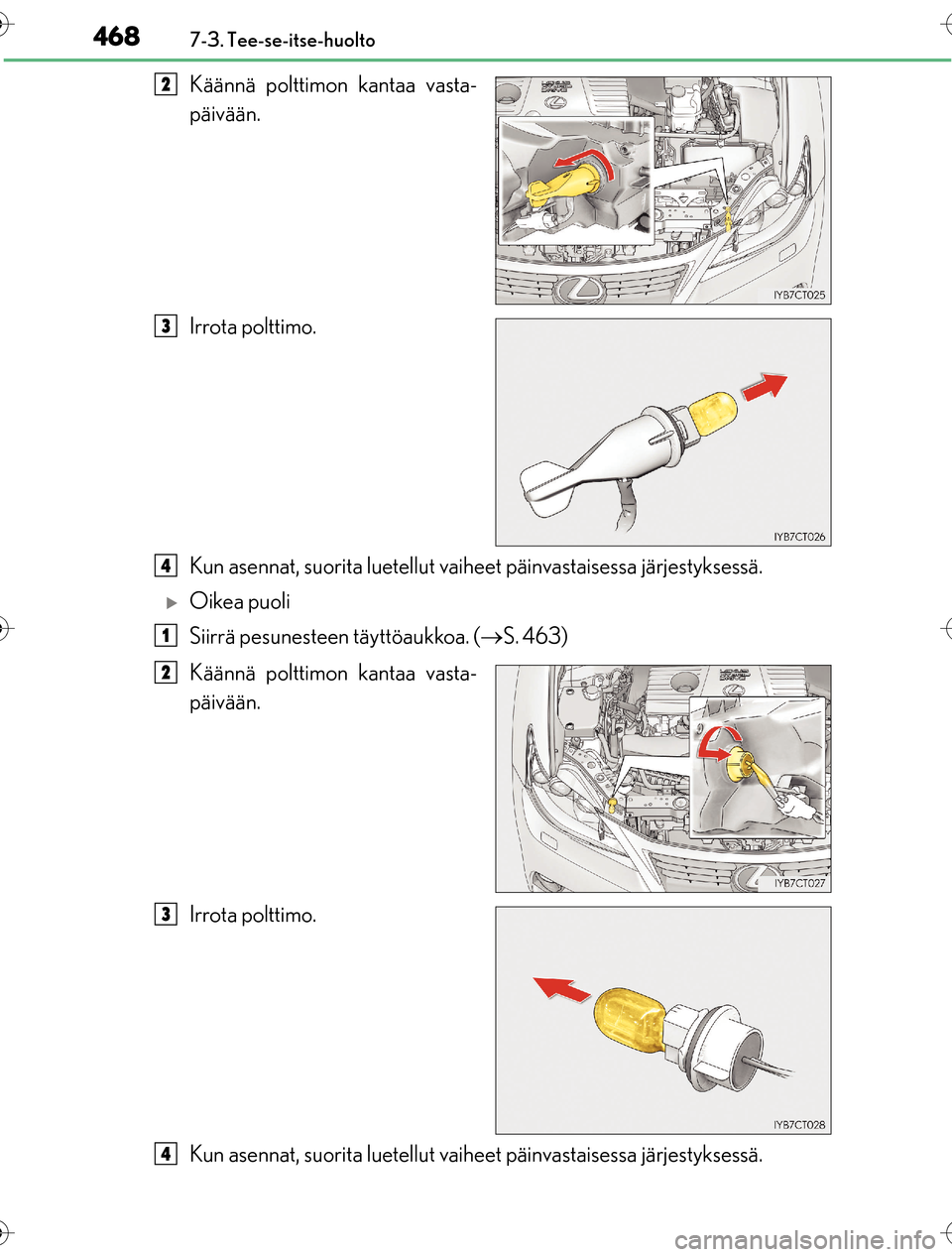

4687-3. Tee-se-itse-huolto
OM76198FI
Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
Oikea puoli
Siirrä pesunesteen täyttöaukkoa. (S. 463)
Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
2
3
4
1
2
3
4
OM76198FI.book Page 468 Wedne sday, March 30, 2016 1:01 PM

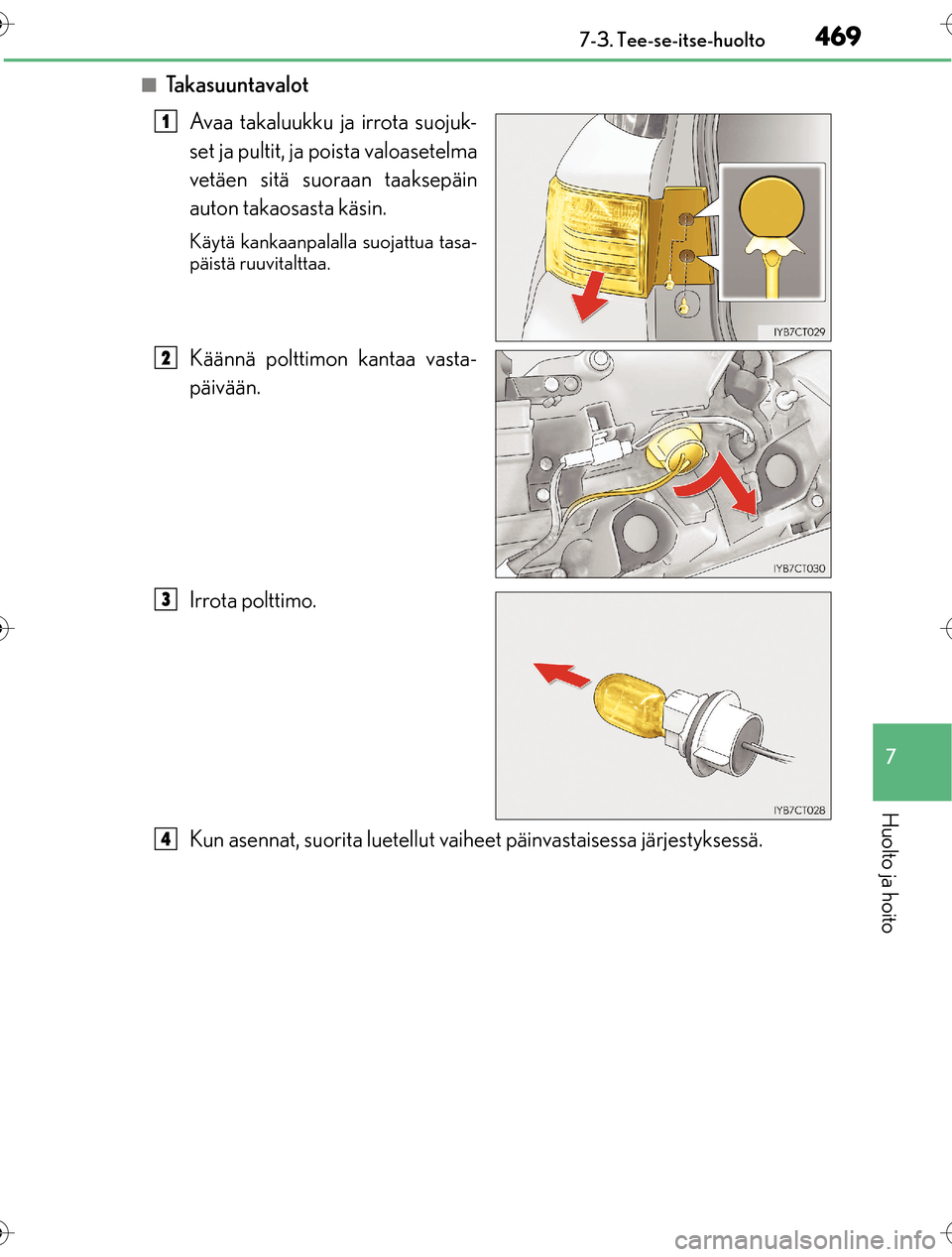

4697-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito
nTakasuuntavalot Avaa takaluukku ja irrota suojuk-
set ja pultit, ja poista valoasetelma
vetäen sitä suoraan taaksepäin
auton takaosasta käsin.
Käytä kankaanpalalla suojattua tasa-
päistä ruuvitalttaa.
Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
1
2
3
4
OM76198FI.book Page 469 Wedne sday, March 30, 2016 1:01 PM

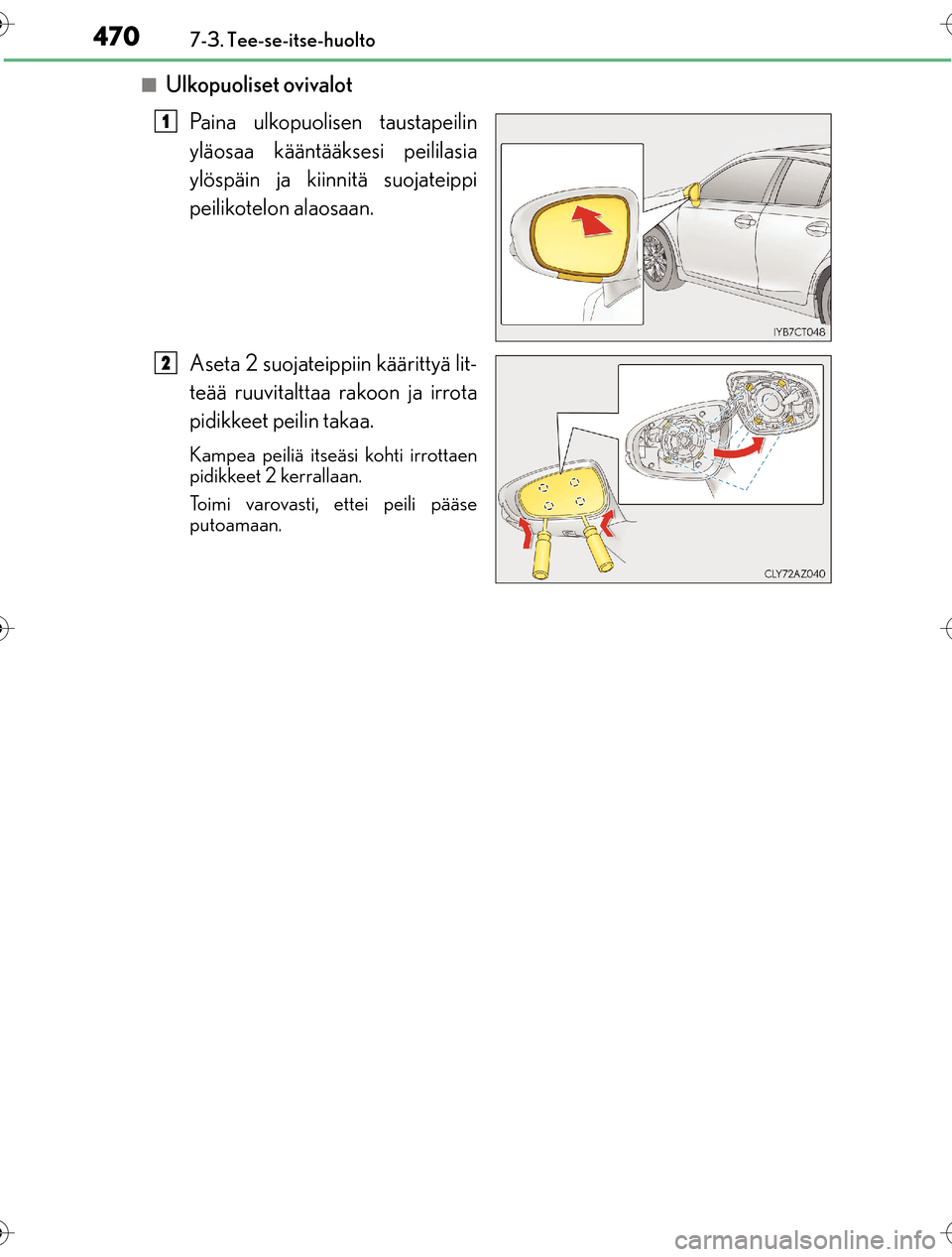

4707-3. Tee-se-itse-huolto
OM76198FI
nUlkopuoliset ovivalotPaina ulkopuolisen taustapeilin
yläosaa kääntääksesi peililasia
ylöspäin ja kiinnitä suojateippi
peilikotelon alaosaan.
Aseta 2 suojateippiin käärittyä lit-
teää ruuvitalttaa rakoon ja irrota
pidikkeet peilin takaa.
Kampea peiliä itseäs i kohti irrottaen
pidikkeet 2 kerrallaan.
Toimi varovasti, ettei peili pääse
putoamaan.
1
2
OM76198FI.book Page 470 Wedne sday, March 30, 2016 1:01 PM

4717-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito
Irrota liittimet peilin takaa ja irrota
peili.
Kun irrotat ohuet liittimet, merkitse
toinen liittimistä te ipinpalalla, ettet
sekoita niitä asennusvaiheessa.
Toimi varovasti, ettei peili pääse
putoamaan.
Kun käsittelet peiliä, älä koske rasvai-
siin kohtiin.
Liittimien määrä vaihtelee auton
varustelusta riippuen.
Avaa ruuvit ja irrota peilikotelo.
Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
3
4
5
6
OM76198FI.book Page 471 Wedne sday, March 30, 2016 1:01 PM

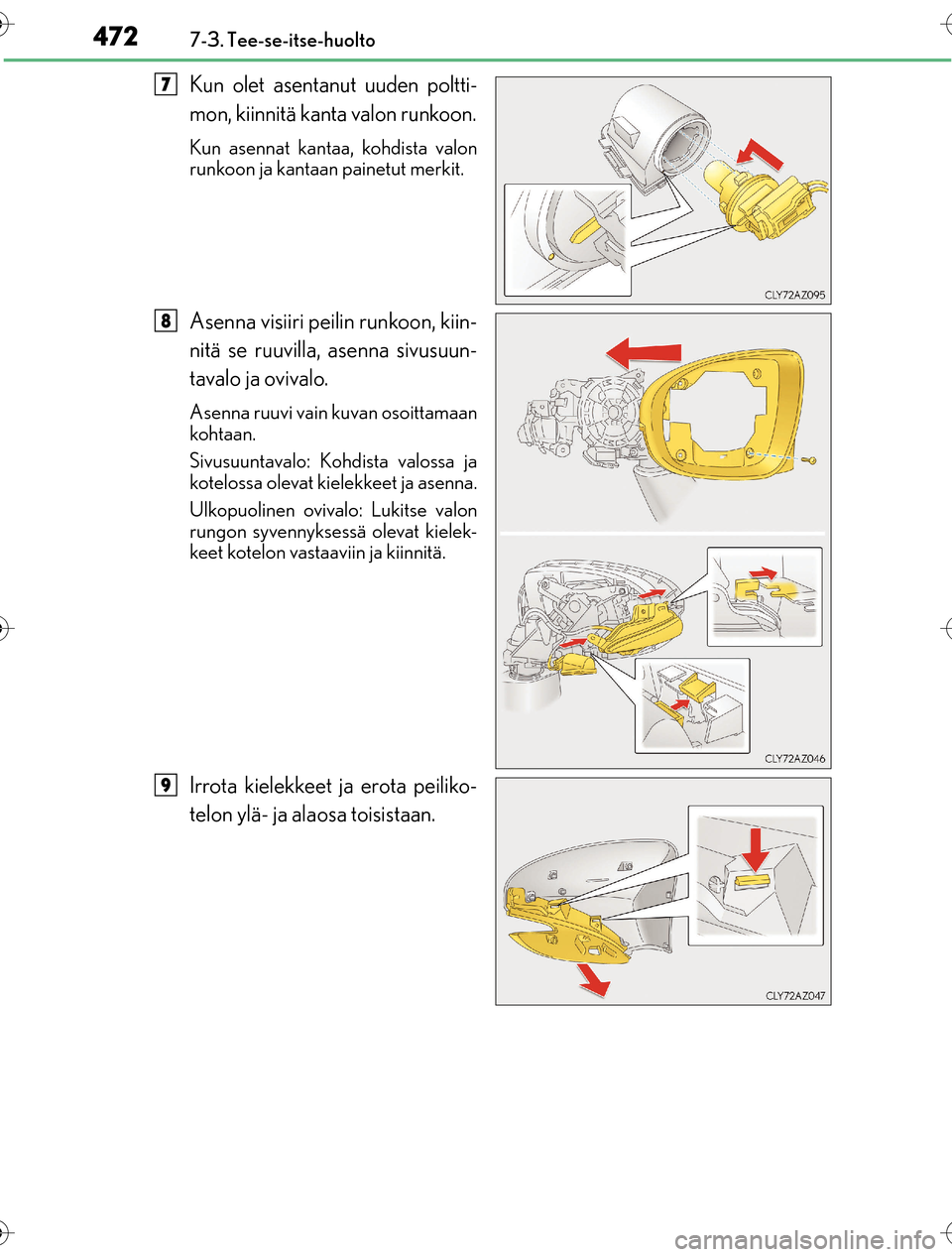

4727-3. Tee-se-itse-huolto
OM76198FI
Kun olet asentanut uuden poltti-
mon, kiinnitä kanta valon runkoon.
Kun asennat kantaa, kohdista valon
runkoon ja kantaan painetut merkit.
Asenna visiiri peilin runkoon, kiin-
nitä se ruuvilla, asenna sivusuun-
tavalo ja ovivalo.
Asenna ruuvi vain kuvan osoittamaan
kohtaan.
Sivusuuntavalo: Kohdista valossa ja
kotelossa olevat kielekkeet ja asenna.
Ulkopuolinen ovivalo: Lukitse valon
rungon syvennyksessä olevat kielek-
keet kotelon vastaaviin ja kiinnitä.
Irrota kielekkeet ja erota peiliko-
telon ylä- ja alaosa toisistaan.
7
8
9
OM76198FI.book Page 472 Wednesday, March 30, 2016 1:01 PM
