2016 Lexus CT200h Omistajan käsikirja (in Finnish)

4577-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

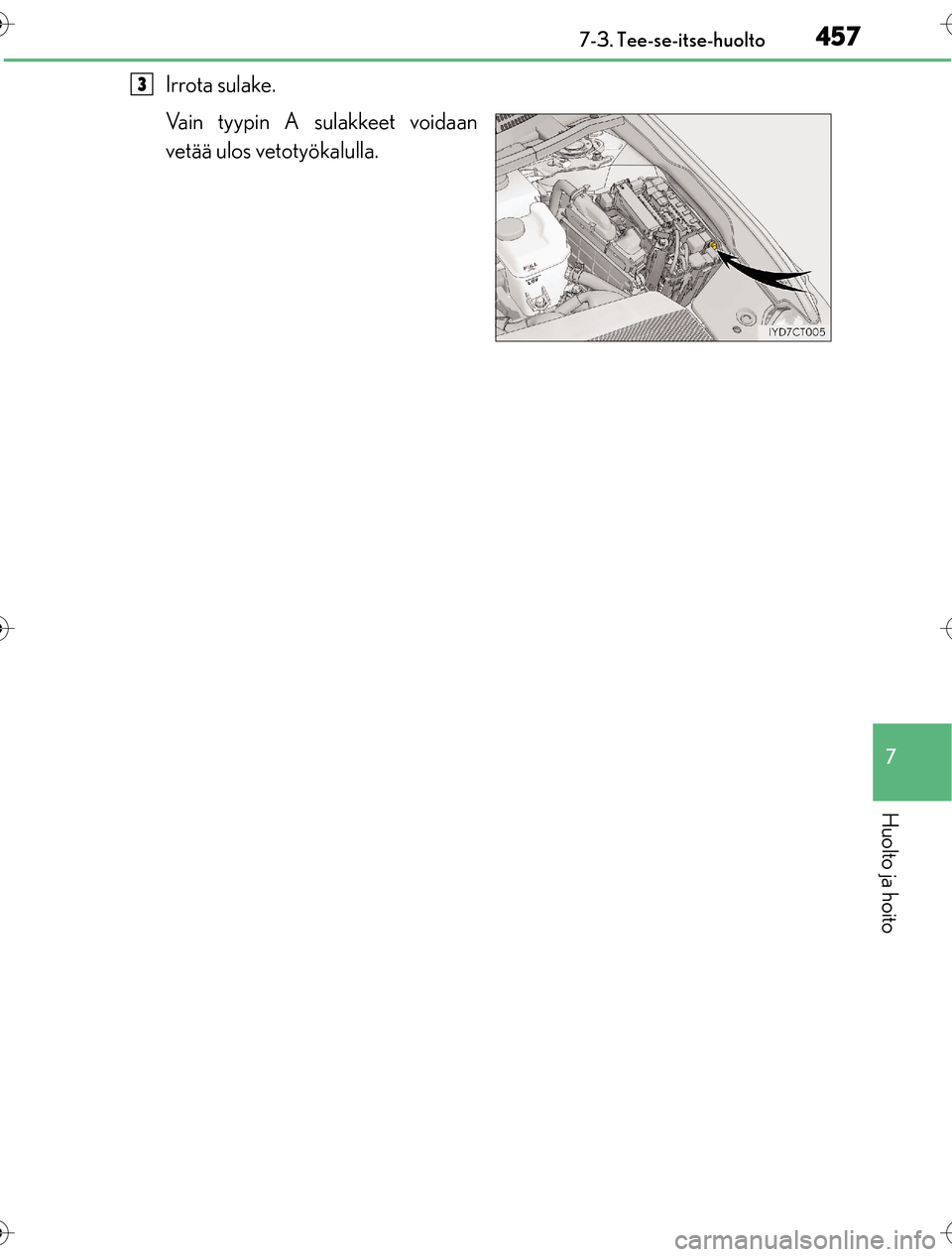

Irrota sulake.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.3
OM76198FI.book Page 457 Wedne sday, March 30, 2016 1:01 PM

4587-3. Tee-se-itse-huolto
OM76198FI

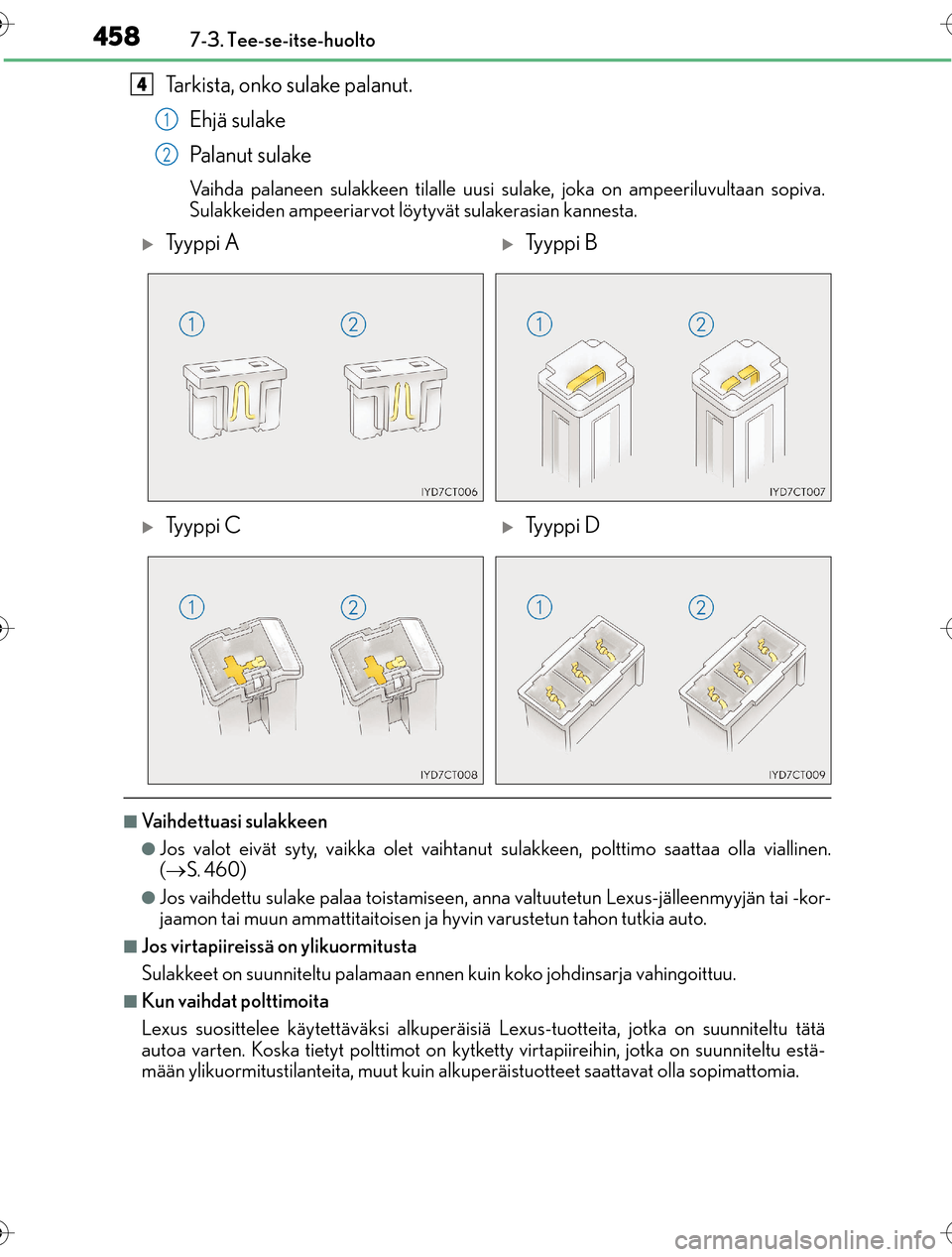

Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan sopiva.
Sulakkeiden ampeeriarvot löyt yvät sulakerasian kannesta.
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut su lakkeen, polttimo saattaa olla viallinen.
(  S. 460)
lJos vaihdettu sulake palaa toistamiseen, anna valtuutetun Lexus-jälleenmyyjän tai -kor-
jaamon tai muun ammattitaitoisen ja hyvin varustetun tahon tutkia auto.
nJos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
nKun vaihdat polttimoita
Lexus suosittelee käytettäväksi alkuperäisiä Lexus-tuotteita, jotka on suunniteltu tätä
autoa varten. Koska tietyt polttimot on kytke tty virtapiireihin, jotka on suunniteltu estä-
mään ylikuormitustilanteita, muut kuin alku peräistuotteet saattavat olla sopimattomia.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
OM76198FI.book Page 458 Wedne sday, March 30, 2016 1:01 PM

4597-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

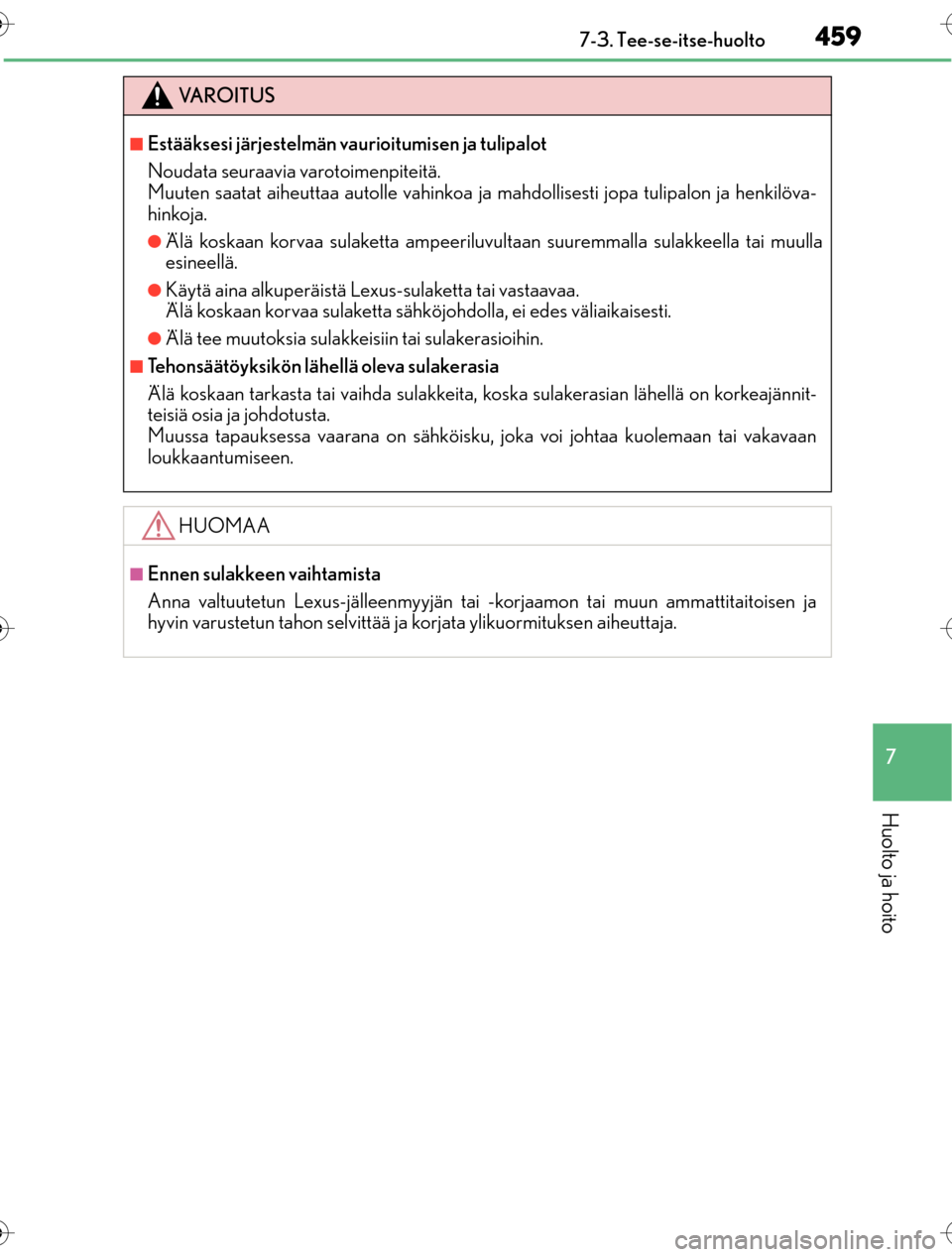

VA R O I T U S
nEstääksesi järjestelmän va urioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja henkilöva-
hinkoja.
lÄlä koskaan korvaa sulaketta ampeeriluvult aan suuremmalla sulakkeella tai muulla
esineellä.
lKäytä aina alkuperäistä Lexus-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
lÄlä tee muutoksia sulakkeisiin tai sulakerasioihin.
nTehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on korkeajännit-
teisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun tahon se lvittää ja korjata ylikuormituksen aiheuttaja.
OM76198FI.book Page 459 Wedne sday, March 30, 2016 1:01 PM

4607-3. Tee-se-itse-huolto
OM76198FI

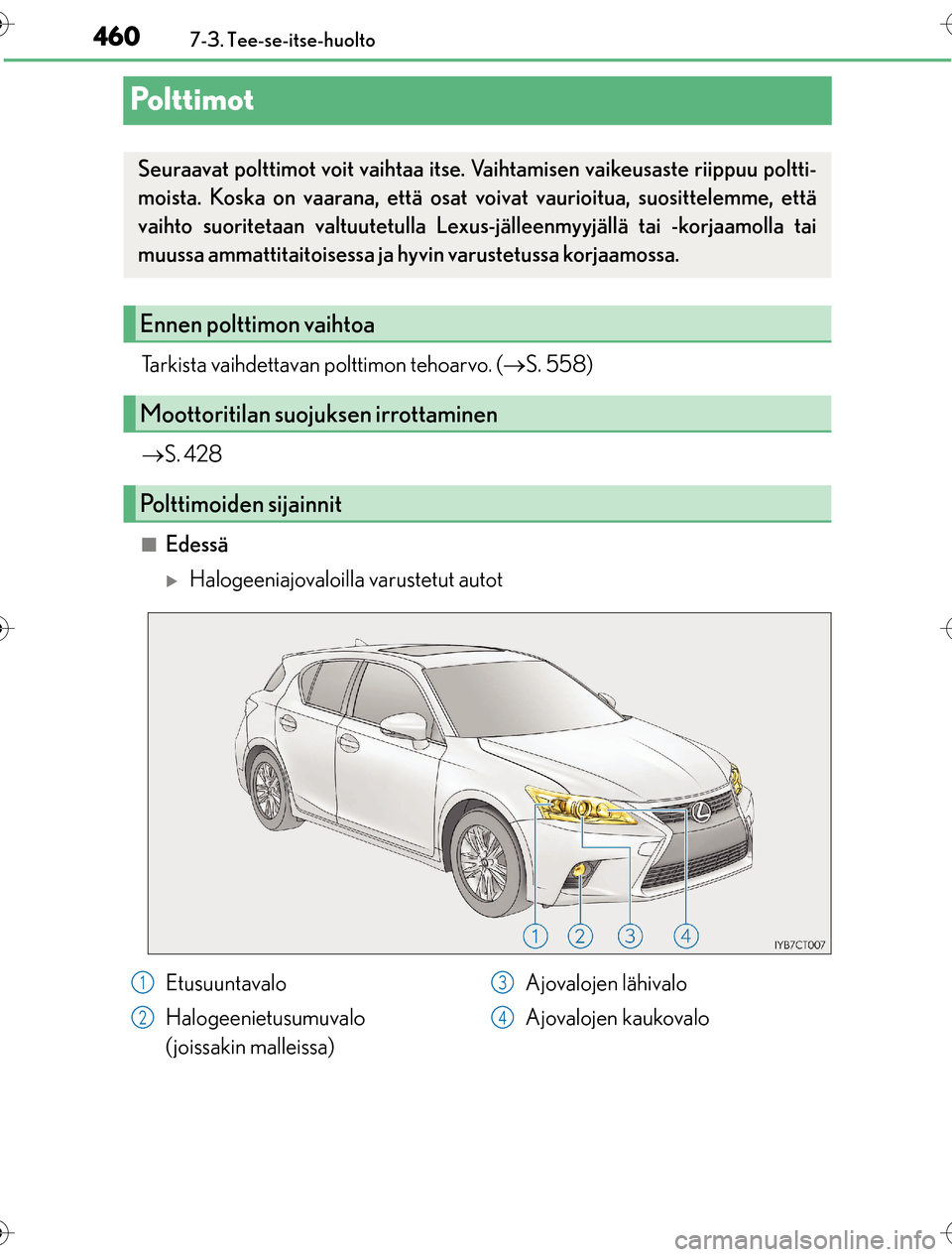

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. ( S. 558)
 S. 428
nEdessä
Halogeeniajovaloilla varustetut autot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste riippuu poltti-
moista. Koska on vaarana, että osat voivat vaurioitua, suosittelemme, että
vaihto suoritetaan valtuutetulla Lexus-jälleenmyyjällä tai -korjaamolla tai
muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Moottoritilan suojuksen irrottaminen
Polttimoiden sijainnit
Etusuuntavalo
Halogeenietusumuvalo
( joissakin malleissa) Ajovalojen lähivalo
Ajovalojen kaukovalo1
2
3
4
OM76198FI.book Page 460 Wedne
sday, March 30, 2016 1:01 PM

4617-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

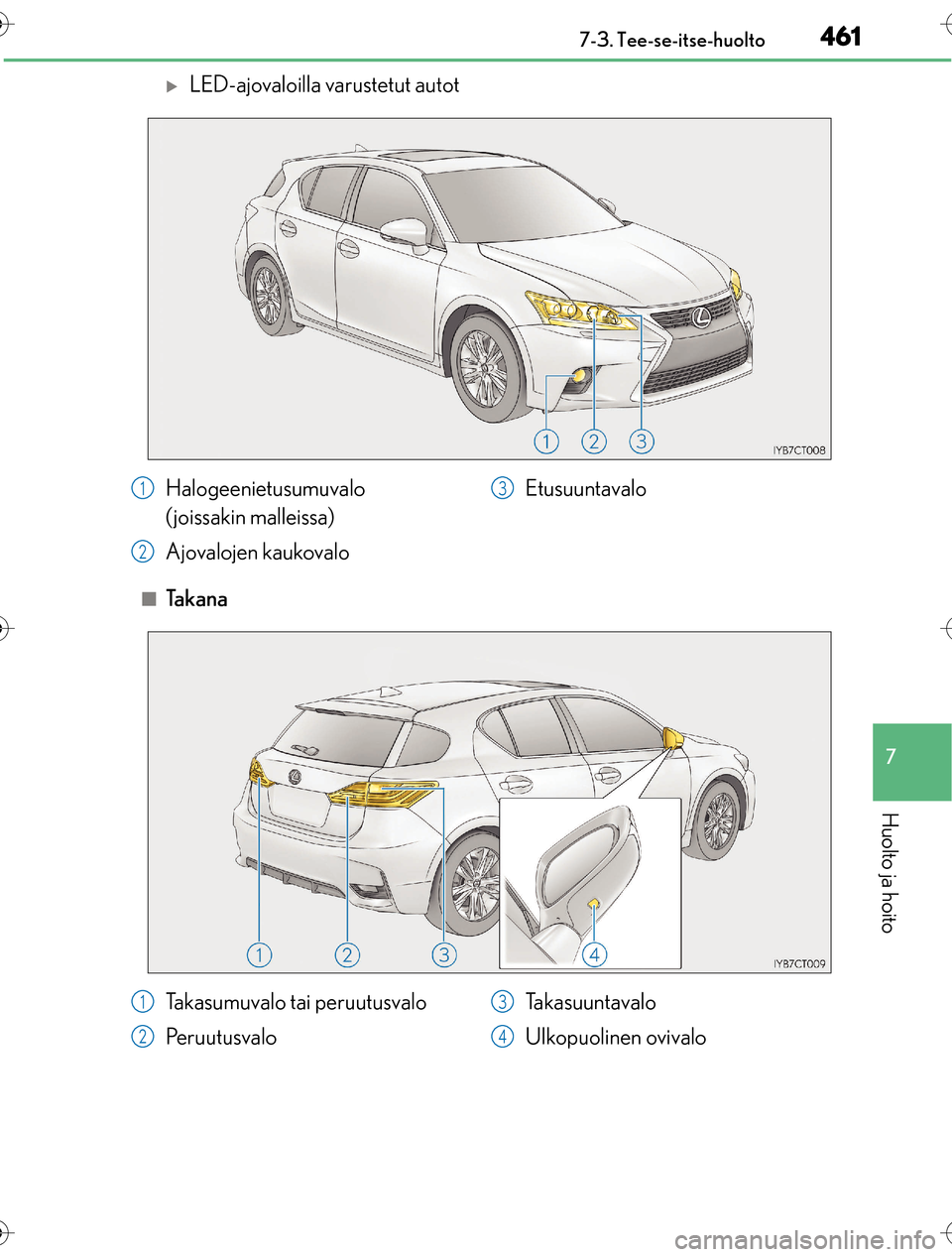

LED-ajovaloilla varustetut autot
nTa k a n a
Halogeenietusumuvalo
( joissakin malleissa)
Ajovalojen kaukovalo Etusuuntavalo1
2
3
Takasumuvalo tai peruutusvalo
Peruutusvalo
Ta k a s u u n t a v a l o
Ulkopuolinen ovivalo1
2
3
4
OM76198FI.book Page 461 Wedne
sday, March 30, 2016 1:01 PM

4627-3. Tee-se-itse-huolto
OM76198FI

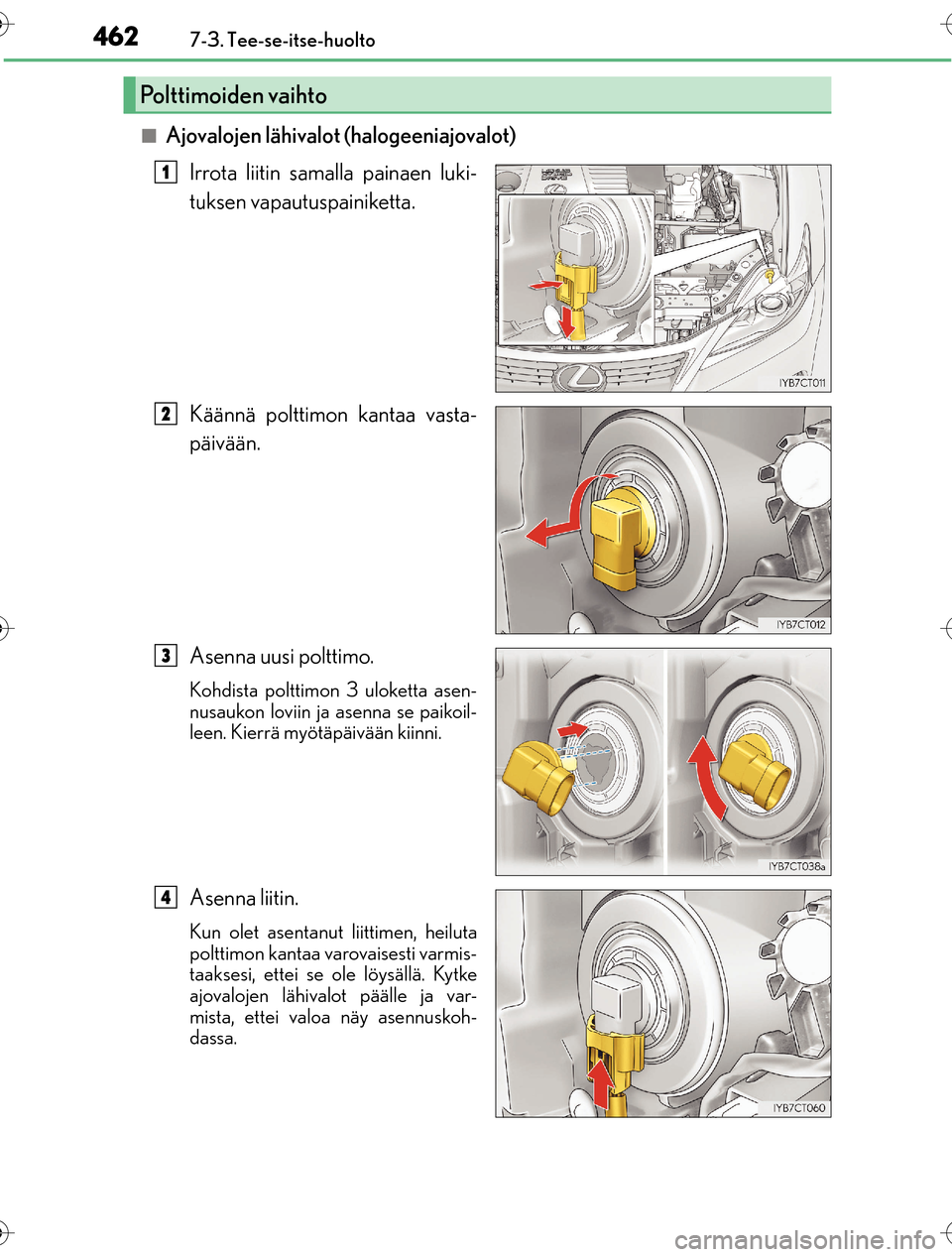

nAjovalojen lähivalot (halogeeniajovalot)Irrota liitin samalla painaen luki-
tuksen vapautuspainiketta.
Käännä polttimon kantaa vasta-
päivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se paikoil-
leen. Kierrä myötäpäivään kiinni.
Asenna liitin.
Kun olet asentanut liittimen, heiluta
polttimon kantaa varovaisesti varmis-
taaksesi, ettei se ole löysällä. Kytke
ajovalojen lähivalot päälle ja var-
mista, ettei valoa näy asennuskoh-
dassa.
Polttimoiden vaihto
1
2
3
4
OM76198FI.book Page 462 Wedne sday, March 30, 2016 1:01 PM

4637-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

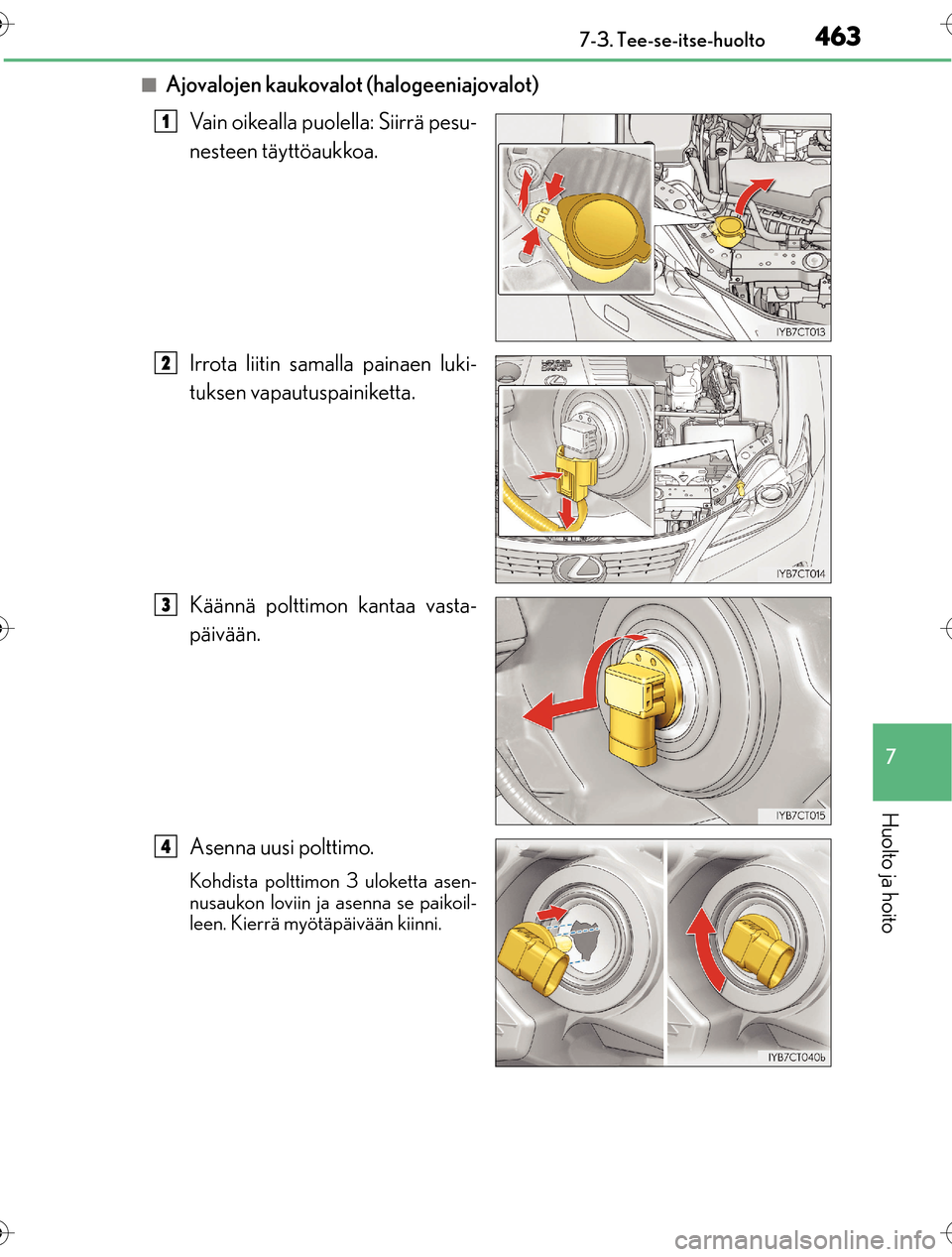

nAjovalojen kaukovalot (halogeeniajovalot) Vain oikealla puolella: Siirrä pesu-
nesteen täyttöaukkoa.
Irrota liitin samalla painaen luki-
tuksen vapautuspainiketta.
Käännä polttimon kantaa vasta-
päivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta asen-
nusaukon loviin ja asenna se paikoil-
leen. Kierrä myötäpäivään kiinni.
1
2
3
4
OM76198FI.book Page 463 Wedne sday, March 30, 2016 1:01 PM

4647-3. Tee-se-itse-huolto
OM76198FI

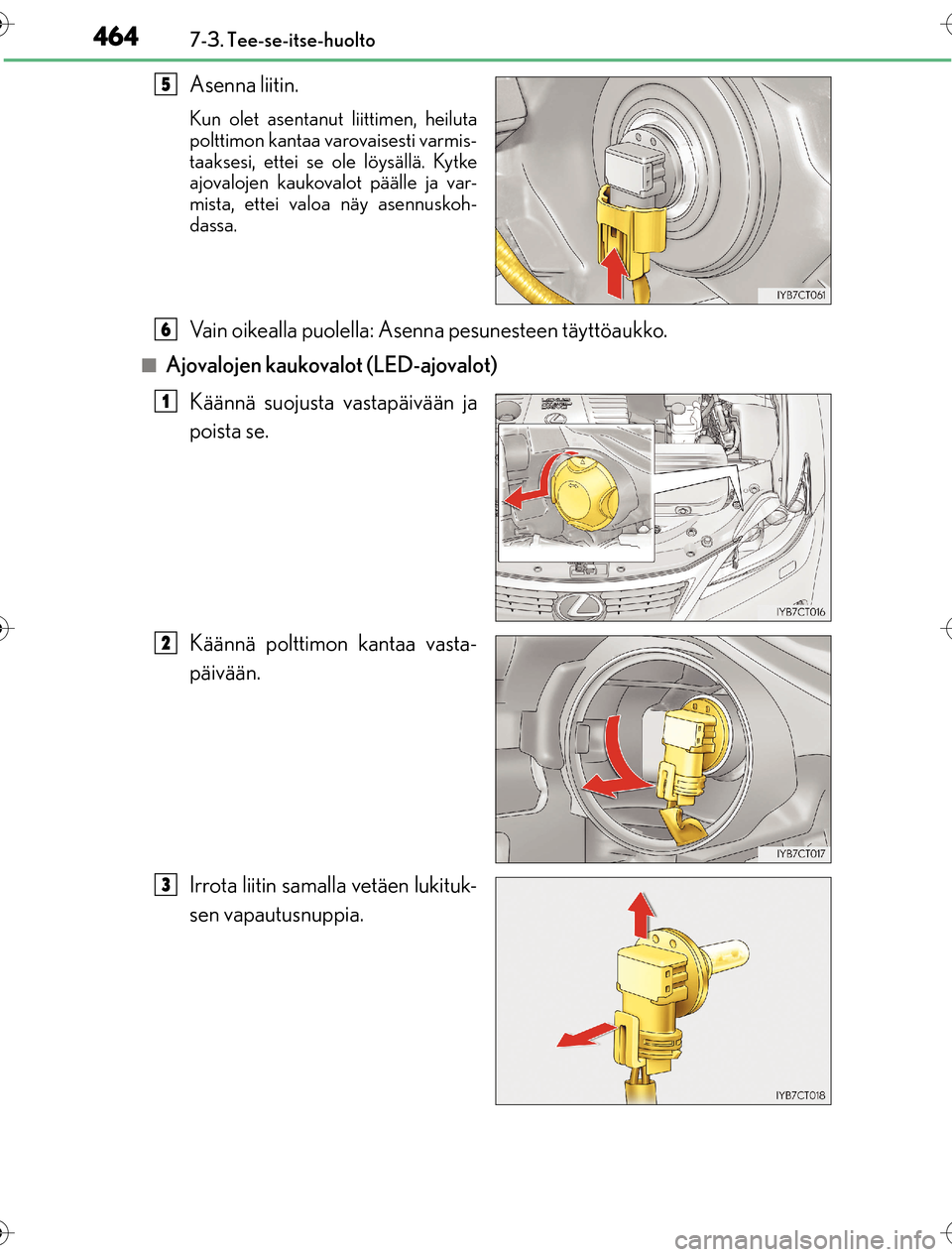

Asenna liitin.
Kun olet asentanut liittimen, heiluta
polttimon kantaa varovaisesti varmis-
taaksesi, ettei se ole löysällä. Kytke
ajovalojen kaukovalot päälle ja var-
mista, ettei valoa näy asennuskoh-
dassa.
Vain oikealla puolella: Asenna pesunesteen täyttöaukko.
nAjovalojen kaukovalot (LED-ajovalot)Käännä suojusta vastapäivään ja
poista se.
Käännä polttimon kantaa vasta-
päivään.
Irrota liitin samalla vetäen lukituk-
sen vapautusnuppia.
5
6
1
2
3
OM76198FI.book Page 464 Wedne sday, March 30, 2016 1:01 PM
