2016 Lexus CT200h Omistajan käsikirja (in Finnish)

5138-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Poista tavaratilan keskimmäinen lat-
tialevy.
Poista keskimmäinen säilytyslokero.
VA R O I T U S
nNosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan loukkaantumiseen,
jos auto yllättäen tippuu nosturilta.
lAuton varusteisiin kuuluva nosturi on tark oitettu käytettäväksi ainoastaan hätätapa-
uksessa rengasrikon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluon-
teiseen kesä- ja talvirenkaiden vaihtoon.
lÄlä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai lumiketjujen
asentamiseen ja poistamiseen.
lKäytä tämän auton mukana tulevaa nosturia ainoastaan vaihtaessasi rikkoutunutta
rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi renkaita autoosi.
lAseta nosturi nostopisteeseen.
lÄlä pane mitään kehonosaa auton alle kun se on nosturin varassa.
lÄlä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin varaan tuettuna.
lAutossa ei saa olla ketään noston aikana.
lÄlä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin mitään esineitä.
lÄlä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
lKäytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
lKun lasket autoa alaspäin, tarkista, että au ton lähellä ei ole ketään. Jos lähistöllä on
ihmisiä, varoita heitä ennen alas laskemista.
Nosturin esiin ottaminen
1
2
OM76198FI.book Page 513 Wedne sday, March 30, 2016 1:01 PM

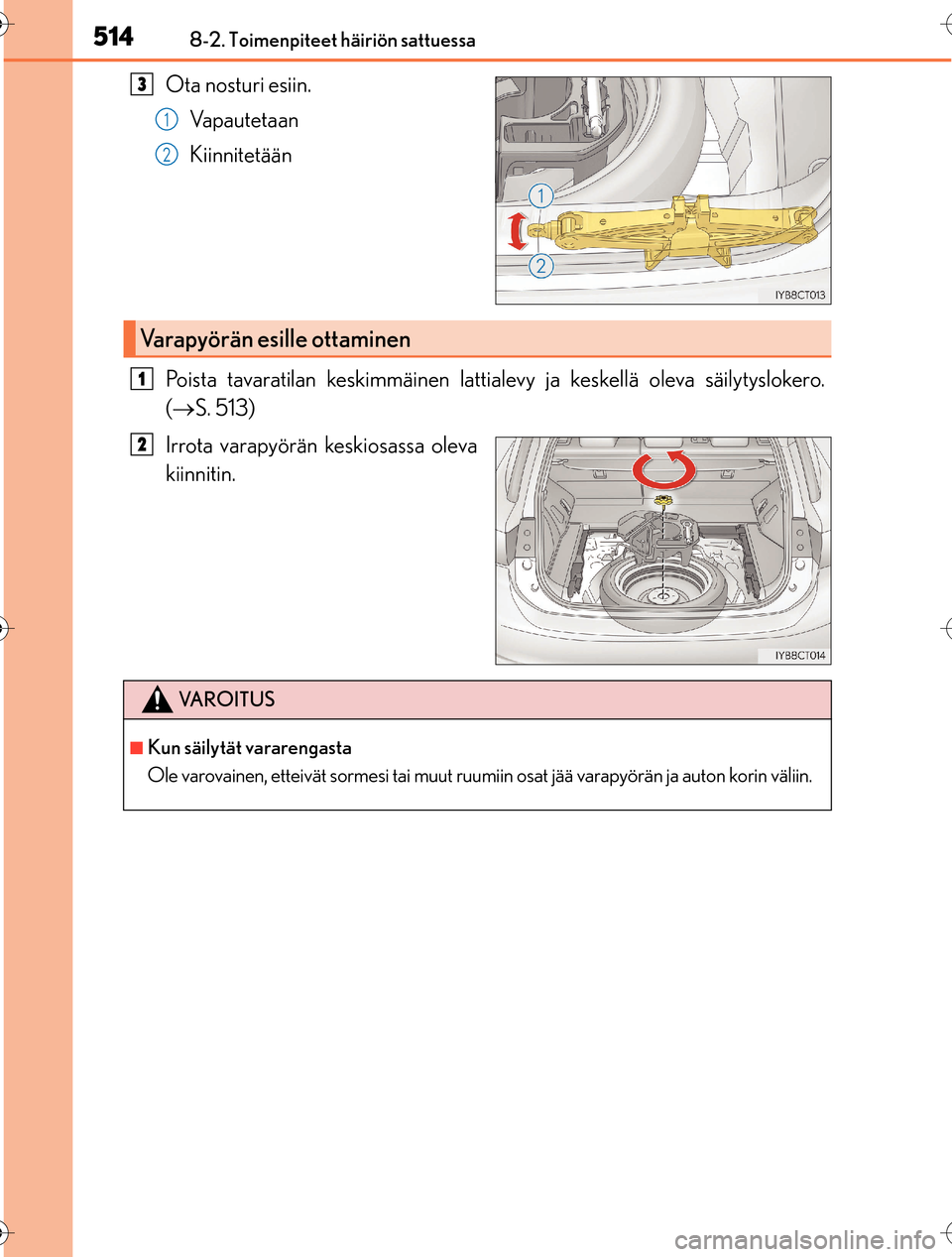

5148-2. Toimenpiteet häiriön sattuessa
OM76198FI
Ota nosturi esiin.Va p a u t e t a a n
Kiinnitetään
Poista tavaratilan keskimmäinen lattialevy ja keskellä oleva säilytyslokero.
( S. 513)
Irrota varapyörän keskiosassa oleva
kiinnitin.3
1
2
Varapyörän esille ottaminen
1
2
VA R O I T U S
nKun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruum iin osat jää varapyörän ja auton korin väliin.
OM76198FI.book Page 514 Wednesday, March 30, 2016 1:01 PM

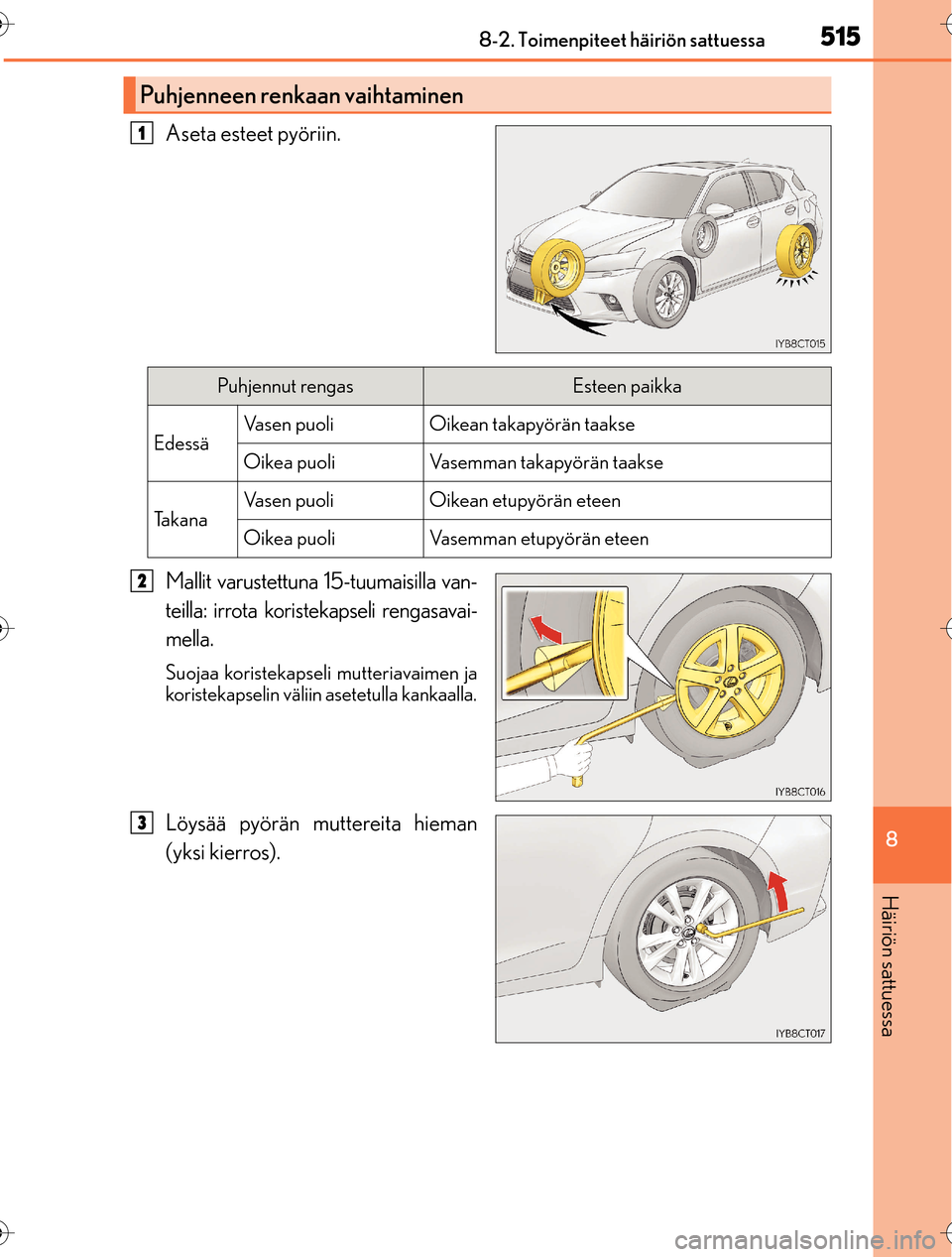

5158-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Aseta esteet pyöriin.
Mallit varustettuna 15-tuumaisilla van-
teilla: irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli mutteriavaimen ja
koristekapselin väliin asetetulla kankaalla.
Löysää pyörän muttereita hieman
(yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVa s e n p u o l iOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
Ta k a n aVa s e n p u o l iOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM76198FI.book Page 515 Wedne sday, March 30, 2016 1:01 PM

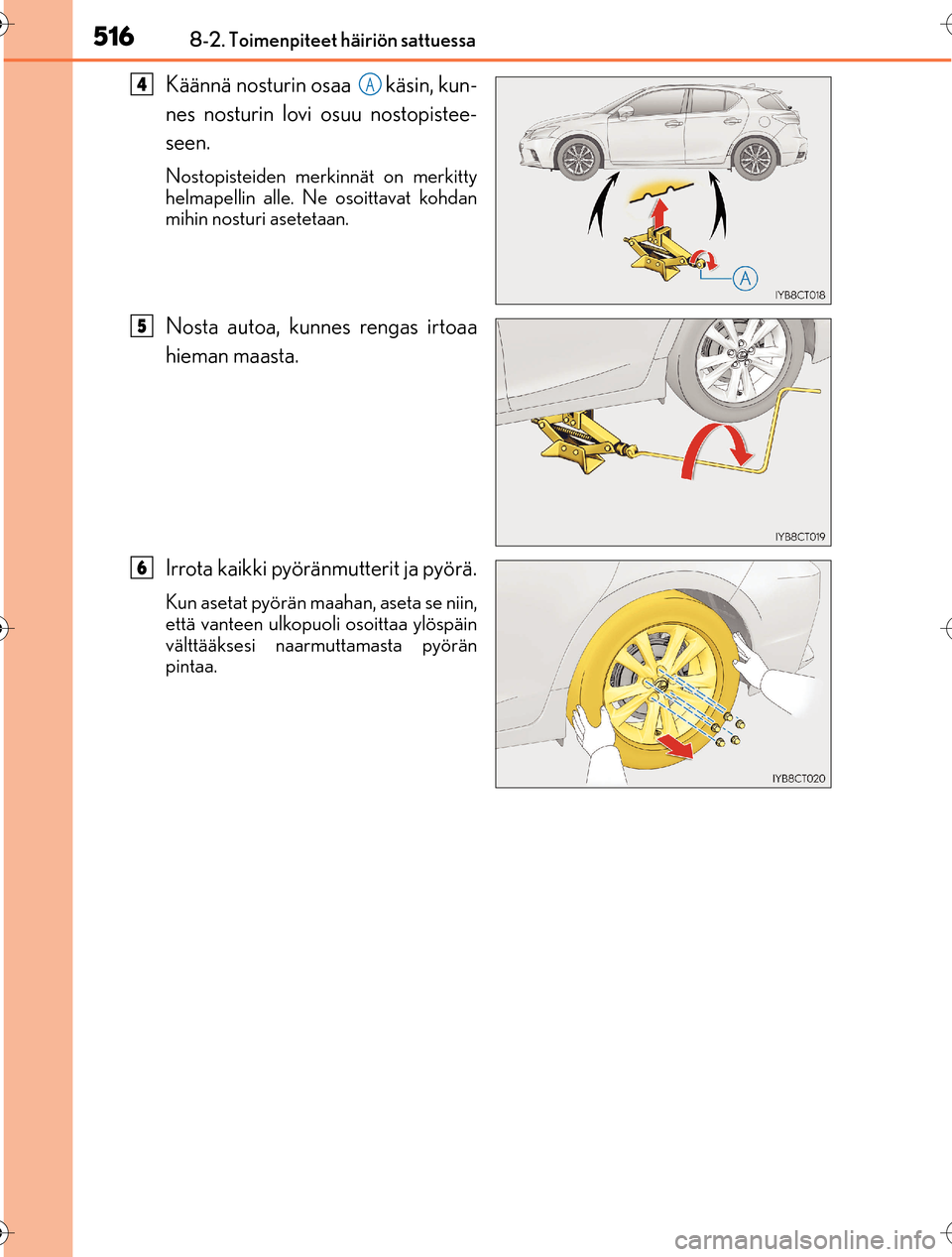

5168-2. Toimenpiteet häiriön sattuessa
OM76198FI
Käännä nosturin osaa käsin, kun-
nes nosturin lovi osuu nostopistee-
seen.
Nostopisteiden merkinnät on merkitty
helmapellin alle. Ne osoittavat kohdan
mihin nosturi asetetaan.
Nosta autoa, kunnes rengas irtoaa
hieman maasta.
Irrota kaikki pyöränmutterit ja pyörä.
Kun asetat pyörän maahan, aseta se niin,
että vanteen ulkopuoli osoittaa ylöspäin
välttääksesi naarmuttamasta pyörän
pintaa.
4A
5
6
OM76198FI.book Page 516 Wednesday, March 30, 2016 1:01 PM

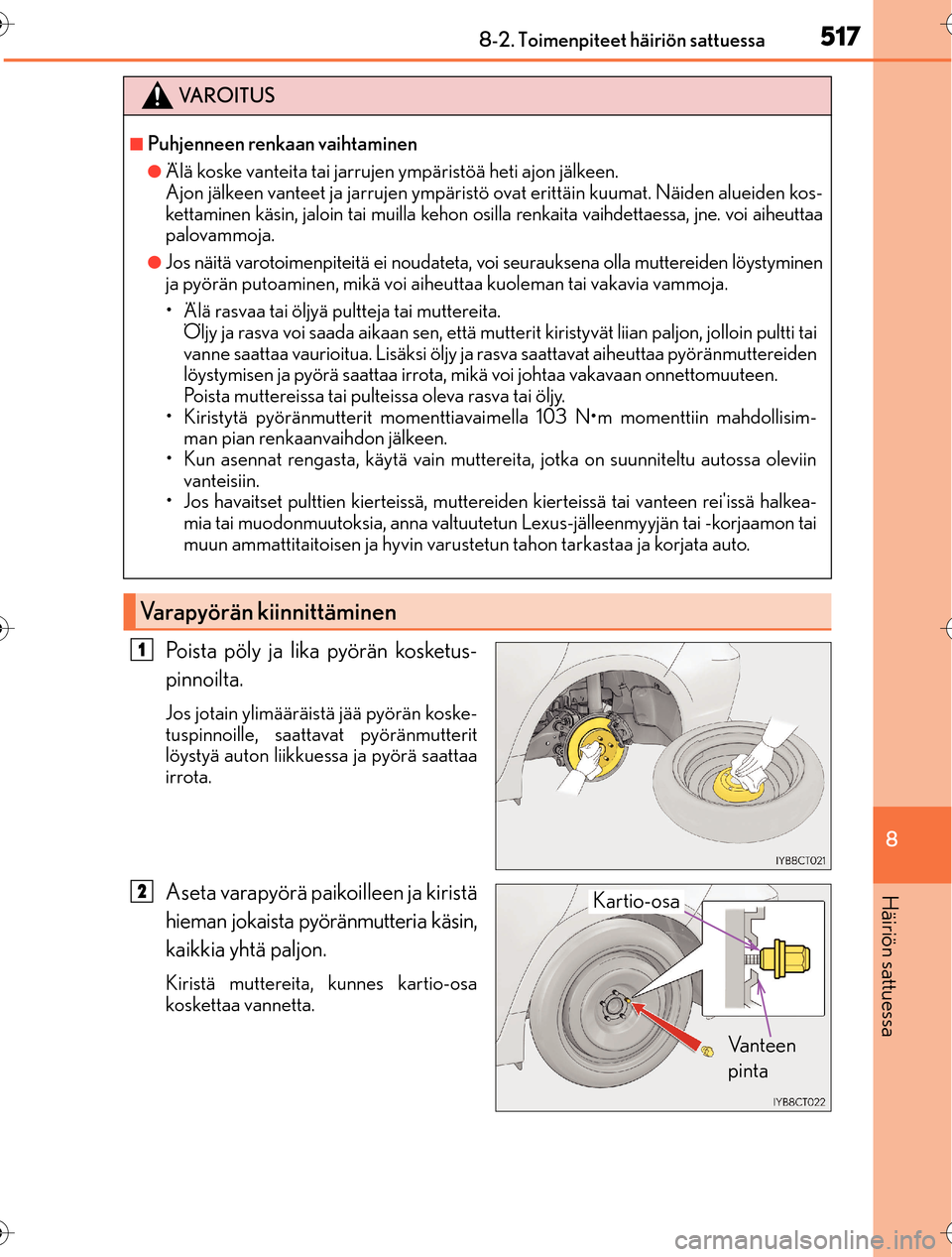

5178-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Poista pöly ja lika pyörän kosketus-
pinnoilta.
Jos jotain ylimääräistä jää pyörän koske-
tuspinnoille, saattavat pyöränmutterit
löystyä auton liikkuessa ja pyörä saattaa
irrota.
Aseta varapyörä paikoilleen ja kiristä
hieman jokaista pyöränmutteria käsin,
kaikkia yhtä paljon.
Kiristä muttereita, kunnes kartio-osa
koskettaa vannetta.
VA R O I T U S
nPuhjenneen renkaan vaihtaminen
lÄlä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ov at erittäin kuumat. Näiden alueiden kos-
kettaminen käsin, jaloin tai muilla kehon osilla renkaita vaihdettaessa, jne. voi aiheuttaa
palovammoja.
lJos näitä varotoimenpiteitä ei noudateta, vo i seurauksena olla muttereiden löystyminen
ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia vammoja.
• Älä rasvaa tai öljyä pultteja tai muttereita. Öljy ja rasva voi saada aikaan sen, että mutterit kiristyvät liian paljon, jolloin pultti tai
vanne saattaa vaurioitua. Lisäksi öljy ja rasva saattavat aiheuttaa pyöränmuttereiden
löystymisen ja pyörä saattaa irrota, mikä voi johtaa vakavaan onnettomuuteen.
Poista muttereissa tai pulteissa oleva rasva tai öljy.
• Kiristytä pyöränmutterit momenttiavai mella 103 N•m momenttiin mahdollisim-
man pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain mutter eita, jotka on suunniteltu autossa oleviin
vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkea-
mia tai muodonmuutoksia, anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun tahon tarkastaa ja korjata auto.
Varapyörän kiinnittäminen
1
Vanteen
pinta
Kartio-osa2
OM76198FI.book Page 517 Wedne sday, March 30, 2016 1:01 PM

5188-2. Toimenpiteet häiriön sattuessa
OM76198FI
Laske auto alas.
Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoittamassa
järjestyksessä.
Kiristysmomentti:
103 N•m
Aseta puhjennut rengas, nosturi ja kaikki työkalut takaisin paikoilleen.
16- ja 17-tuumaisilla renkailla varus-
tetut mallit: Irrota koristekeskiö taka-
puolelta työntämällä ennen kuin
panet puhjenneen renkaan varapyö-
rän paikalle.
Aseta puhjennut rengas tavaratilan
lattialevyn päälle ja pujota hihna
oikeanpuoleisen tavarakoukun läpi
ja sitten renkaan keskustassa olevan
reiän läpi.
3
4
Puhjenneen renkaan kiinnittäminen
5
1
2
OM76198FI.book Page 518 Wedne sday, March 30, 2016 1:01 PM

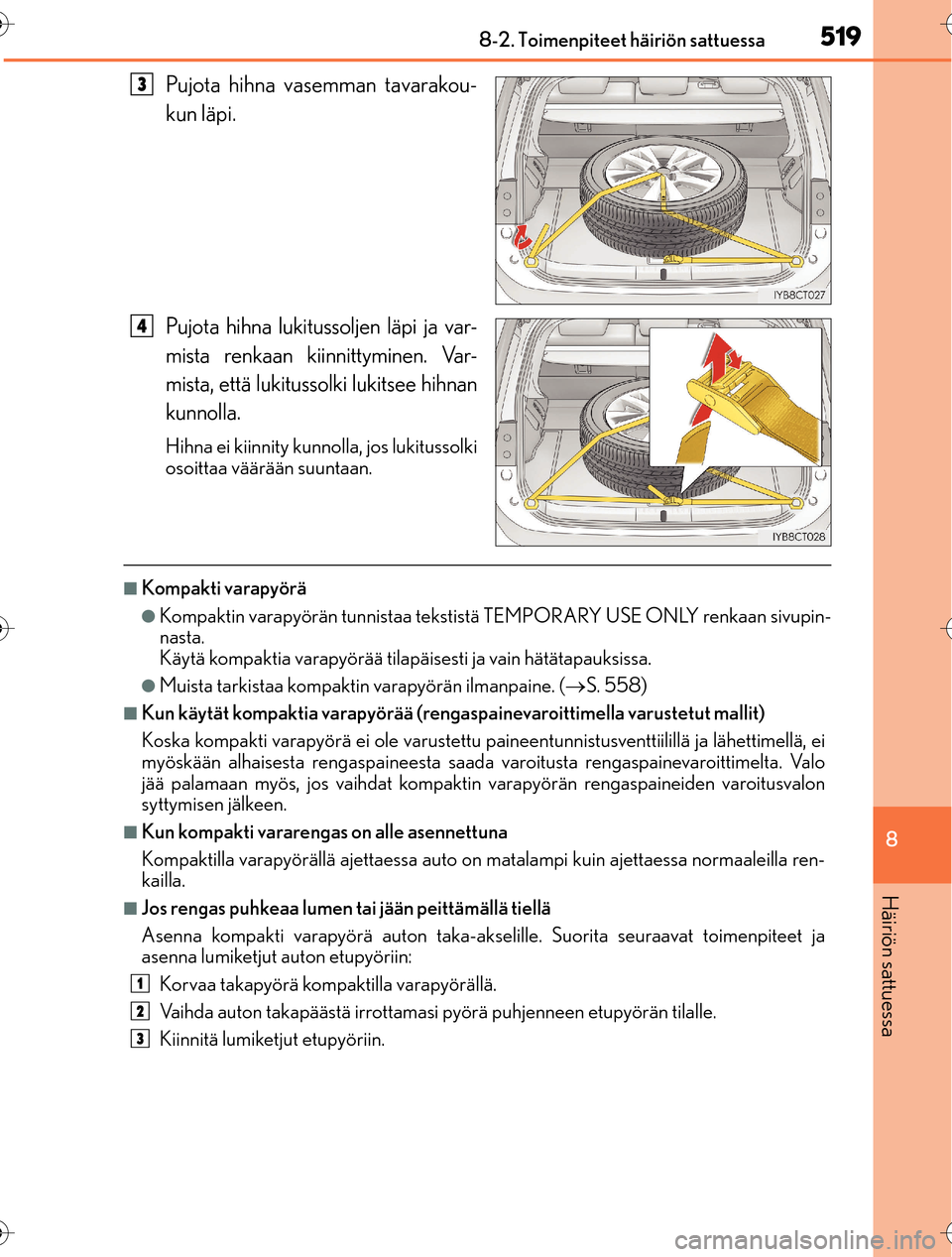

5198-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa
Pujota hihna vasemman tavarakou-
kun läpi.
Pujota hihna lukitussoljen läpi ja var-
mista renkaan kiinnittyminen. Var-
mista, että lukitussolki lukitsee hihnan
kunnolla.
Hihna ei kiinnity kunnolla, jos lukitussolki
osoittaa väärään suuntaan.
nKompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY renkaan sivupin-
nasta.
Käytä kompaktia varapyörää tilapä isesti ja vain hätätapauksissa.
lMuista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 558)
nKun käytät kompaktia varapyörää (rengaspainevaroittimella varustetut mallit)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä ja lähettimellä, ei
myöskään alhaisesta rengaspa ineesta saada varoitusta rengaspainevaroittimelta. Valo
jää palamaan myös, jos vaihdat kompaktin varapyörän rengaspaineiden varoitusvalon
syttymisen jälkeen.
nKun kompakti vararengas on alle asennettuna
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa normaaleilla ren-
kailla.
nJos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpiteet ja
asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
3
4
1
2
3
OM76198FI.book Page 519 Wedne sday, March 30, 2016 1:01 PM

5208-2. Toimenpiteet häiriön sattuessa
OM76198FI
VA R O I T U S
nKun käytät kompaktia varapyörää
lMuista, että varapyörä on tarkoitettu vain sinun autoasi varten. Älä käytä varapyörää
muissa autoissa.
lÄlä käytä kahta tai useampaa kompaktia varapyörää samanaikaisesti.
lVaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdollista.
lVältä nopeita kiihdytyksiä, ä kkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä vaihtamis-
toimenpiteitä äkillistä m oottorijarrutusta varten.
nKun kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta oikein,
jolloin ne eivät ehkä toimi oikealla tavalla:
nRajoita nopeutta, kun käytät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varotoimenpitei-
den noudattamatta jättäminen voi johtaa onnettomuuteen, josta voi seurata vakavat
henkilövahingot ja kuolema.
nTyökalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että ka ikki työkalut ja nosturi on kiinnitetty kunnolla
paikoilleen niin, etteivät ne kolari- tai ä kkijarrutustilanteessa voi aiheuttaa vaaraa mat-
kustajille.
nKun asetat puhjennutta rengasta säilytyspaikkaan
lVarmistu että takaselkänojat ovat alkuperäisessä asennossa.
lKiinnitä rengas hihnalla. Muussa tapauksessa rengas voi lentää äkkijarrutus- tai kola-
ritilanteessa ja seurauksena voi olla kuolema tai vakavat henkilövahingot.
• ABS ja hätäjarrutustehostin
• Ajovakaudenhallintajärjestelmä (VSC)
•TRC
• Vakionopeussäädin ( joissakin malleissa)
• Mukautuva vakionopeussäädin ( joissakin malleissa)
• Pre-Crash-turvajärjestelmä
( joissakin malleissa) •EPS
• Peruutuskamerajärjestelmä
( joissakin malleissa)
• Pysäköintiapunäyttö ( joissakin malleissa)
• Pysäköintiaputunnistimet ( joissakin malleissa)
• Navigointijärjestelmä ( joissakin
malleissa)
