2016 Lexus CT200h Omistajan käsikirja (in Finnish)

5458-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa

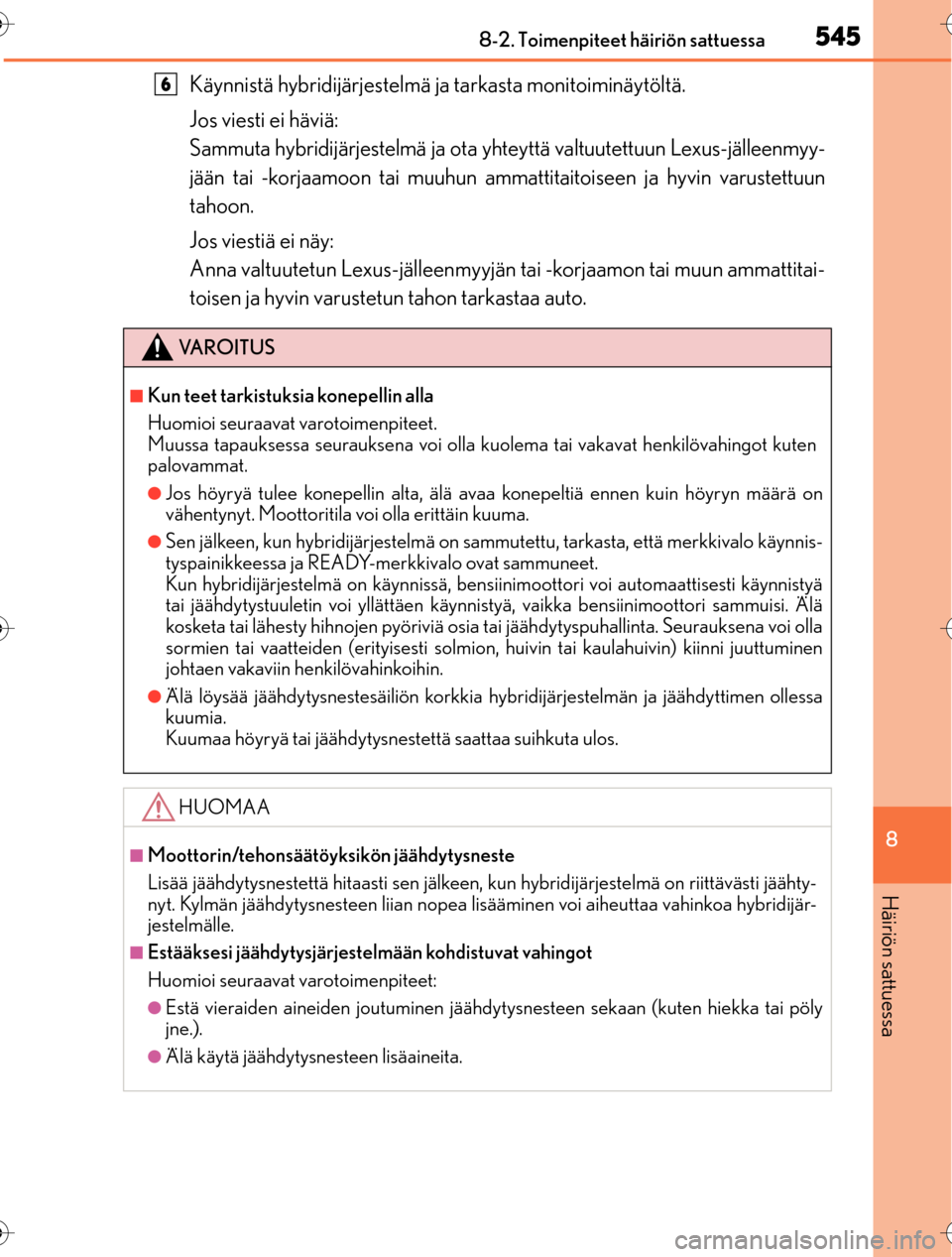

Käynnistä hybridijärjestelmä ja tarkasta monitoiminäytöltä.
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yh teyttä valtuutettuun Lexus-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
tahoon.
Jos viestiä ei näy:
Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun tahon tarkastaa auto.
VA R O I T U S
nKun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilövahingot kuten
palovammat.
lJos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn määrä on
vähentynyt. Moottoritila voi olla erittäin kuuma.
lSen jälkeen, kun hybridijärjestelmä on sa mmutettu, tarkasta, että merkkivalo käynnis-
tyspainikkeessa ja READY-merkkivalo ovat sammuneet.
Kun hybridijärjestelmä on käynnissä, bens iinimoottori voi automaattisesti käynnistyä
tai jäähdytystuuletin voi yllättäen käynnistyä, vaikka bensiinimoottori sammuisi. Älä
kosketa tai lähesty hihnojen pyöriviä osia tai jäähdytyspuhallinta. Seurauksena voi olla
sormien tai vaatteiden (erityisesti solmion, huivin tai kaulahuivin) kiinni juuttuminen
johtaen vakaviin henkilövahinkoihin.
lÄlä löysää jäähdytysnestesäiliön korkkia hybr idijärjestelmän ja jäähdyttimen ollessa
kuumia.
Kuumaa höyryä tai jäähdytysnestettä saattaa suihkuta ulos.
HUOMAA
nMoottorin/tehonsäätöyksikön jäähdytysneste
Lisää jäähdytysnestettä hitaasti sen jälkeen, kun hybridijärjestelmä on riittävästi jäähty-
nyt. Kylmän jäähdytysnesteen liian nopea lisääminen voi aiheuttaa vahinkoa hybridijär-
jestelmälle.
nEstääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
lEstä vieraiden aineiden joutuminen jäähdy tysnesteen sekaan (kuten hiekka tai pöly
jne.).
lÄlä käytä jäähdytysn esteen lisäaineita.
6
OM76198FI.book Page 545 Wedne sday, March 30, 2016 1:01 PM

5468-2. Toimenpiteet häiriön sattuessa
OM76198FI

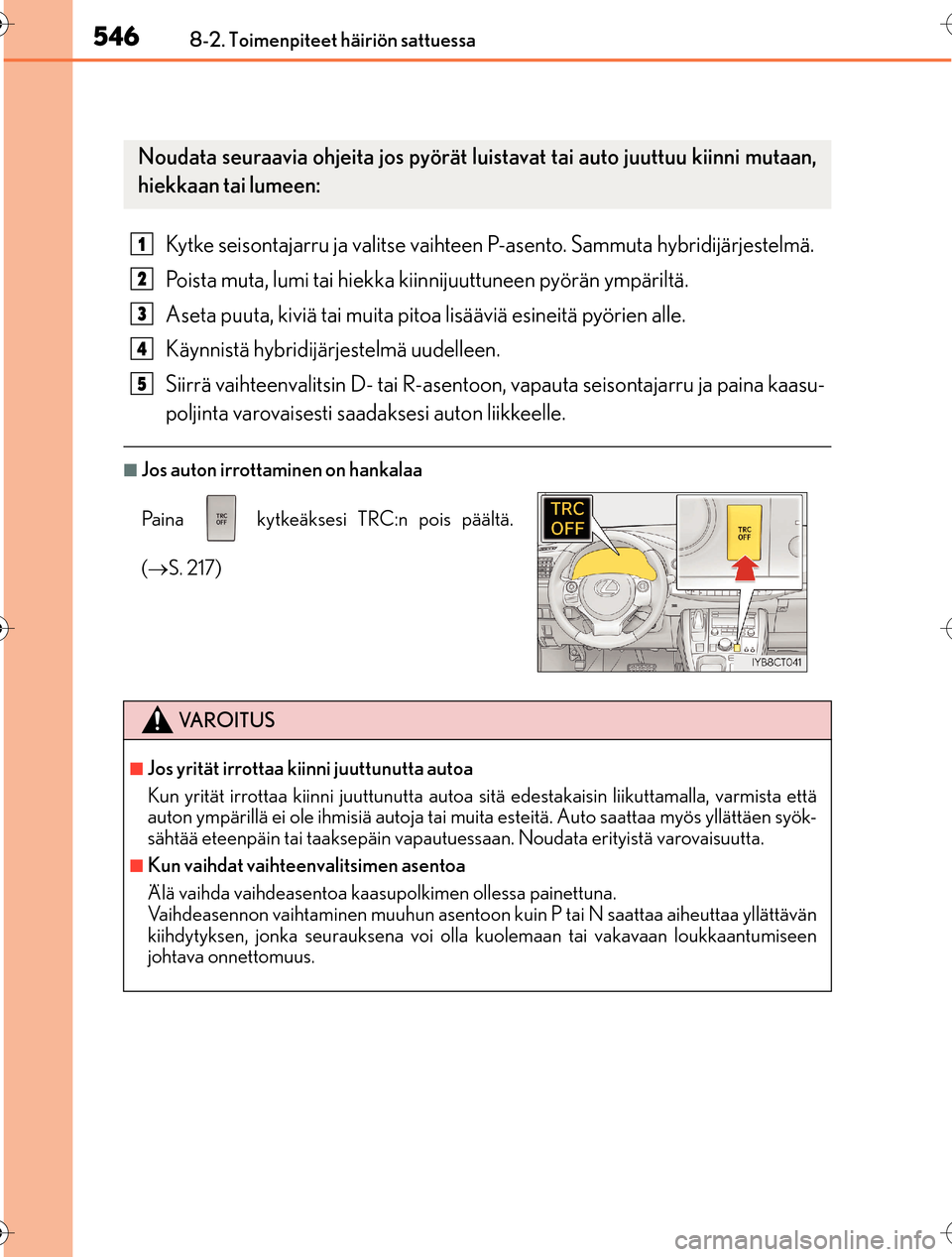

Jos autosi juuttuu kiinni
Kytke seisontajarru ja valitse vaihteen P-asento. Sammuta hybridijärjestelmä.
Poista muta, lumi tai hiekka kiinnijuuttuneen pyörän ympäriltä.
Aseta puuta, kiviä tai muita pito a lisääviä esineitä pyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin D- tai R-asentoon , vapauta seisontajarru ja paina kaasu-
poljinta varovaisesti saadaksesi auton liikkeelle.
nJos auton irrottaminen on hankalaa
Noudata seuraavia ohjeita jos pyörät luis tavat tai auto juuttuu kiinni mutaan,
hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois päältä.
(  S. 217)
VA R O I T U S
nJos yrität irrottaa kiinni juuttunutta autoa
Kun yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin liikuttamalla, varmista että
auton ympärillä ei ole ihmisiä autoja tai muit a esteitä. Auto saattaa myös yllättäen syök-
sähtää eteenpäin tai taaksepäin vapautue ssaan. Noudata erityistä varovaisuutta.
nKun vaihdat vaihteenvalitsimen asentoa
Älä vaihda vaihdeasentoa kaasupolkimen ollessa painettuna.
Vaihdeasennon vaihtaminen muuhun asentoon kuin P tai N saattaa aiheuttaa yllättävän
kiihdytyksen, jonka seurauksena voi olla kuolemaan tai vakavaan loukkaantumiseen
johtava onnettomuus.
1
2
3
4
5
OM76198FI.book Page 546 Wedne sday, March 30, 2016 1:01 PM

5478-2. Toimenpiteet häiriön sattuessa
OM76198FI
8
Häiriön sattuessa

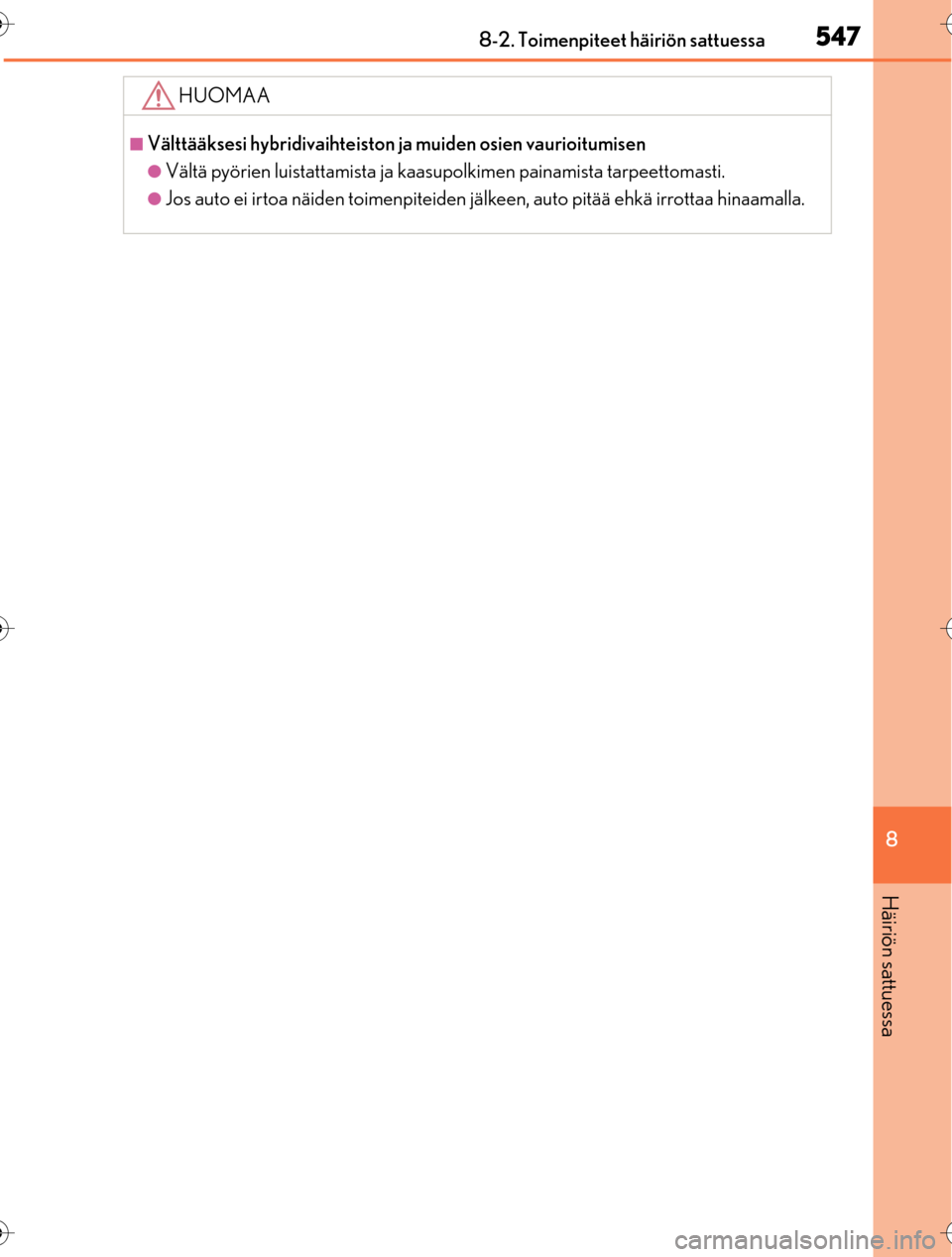

HUOMAA
nVälttääksesi hybridivaihteiston ja muiden osien vaurioitumisen
lVältä pyörien luistattamista ja kaasup olkimen painamista tarpeettomasti.
lJos auto ei irtoa näiden toimenpiteiden jä lkeen, auto pitää ehkä irrottaa hinaamalla.
OM76198FI.book Page 547 Wednesday, March 30, 2016 1:01 PM

5488-2. Toimenpiteet häiriön sattuessa
OM76198FI

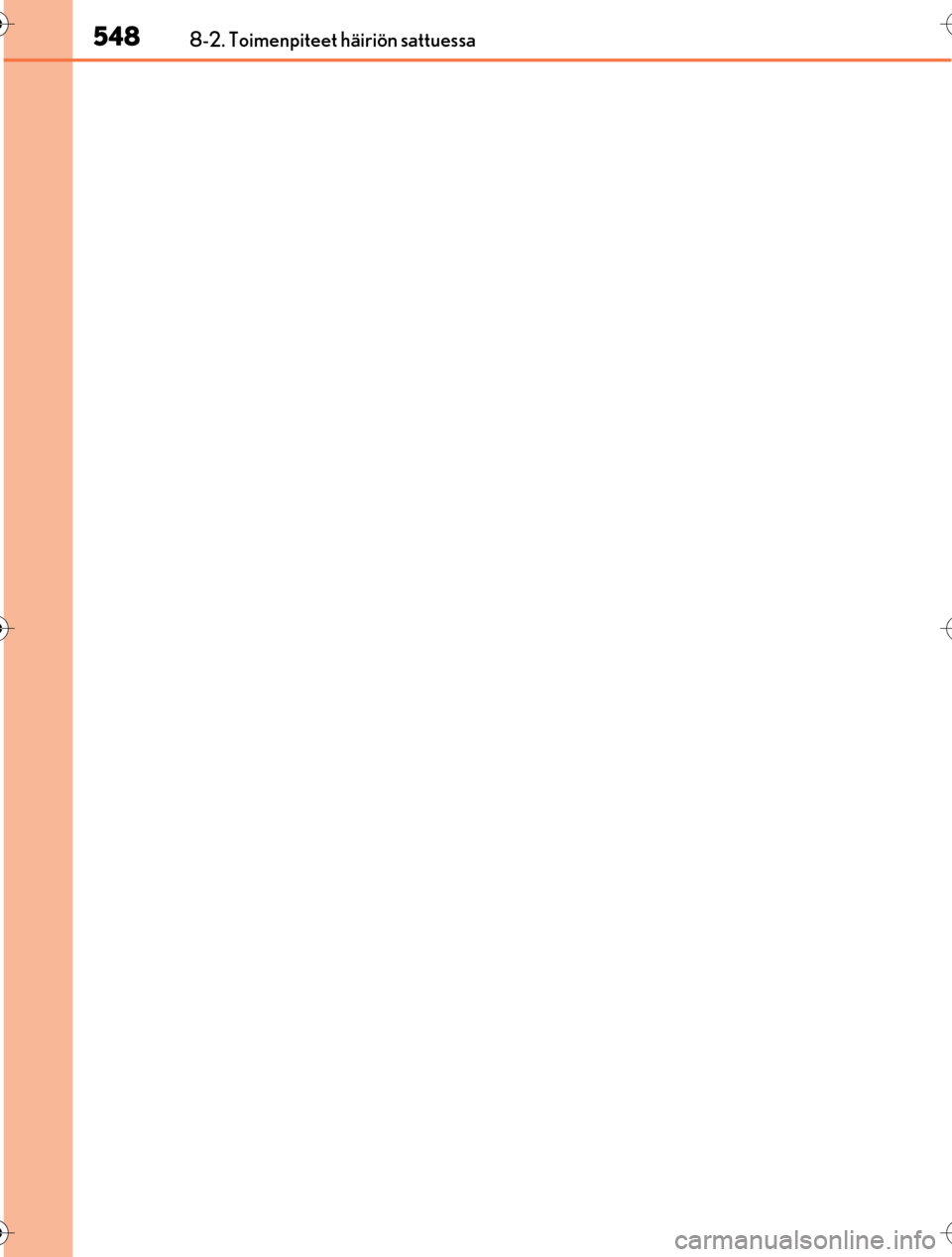

OM76198FI.book Page 548 Wednesday, March 30, 2016 1:01 PM

549
9Tekniset tiedot
OM76198FI
9-1. Tekniset tiedotHuoltotiedot (polttoaine, öljyn määrä jne.) ......................550
Polttoainetietoa........................... 559
9-2. Muutettavat asetukset Muutettavat asetukset ...............561
9-3. Alustaminen Alustettavat kohteet.................... 571
OM76198FI.book Page 549 Wedne sday, March 30, 2016 1:01 PM

5509-1. Tekniset tiedot
OM76198FI

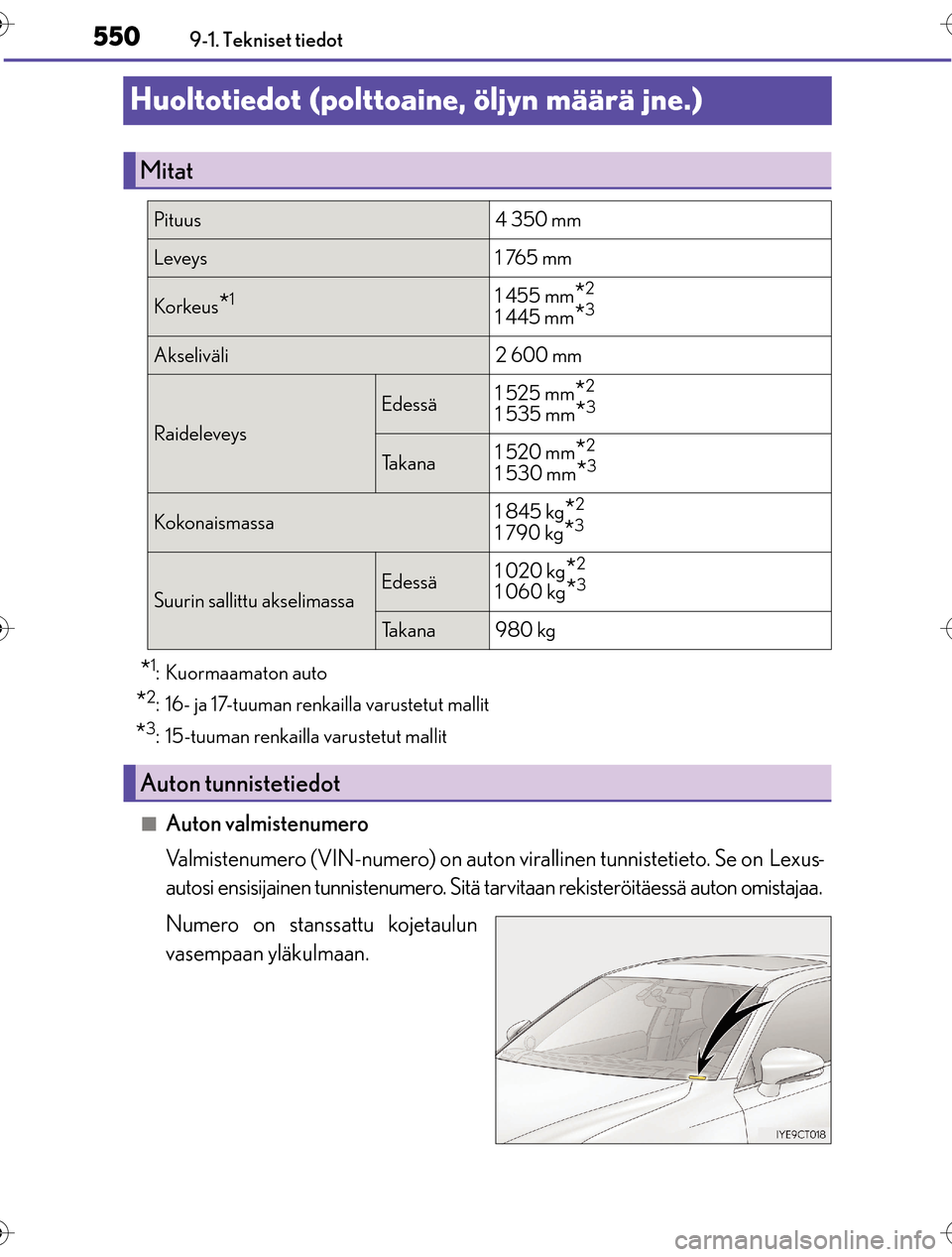

Huoltotiedot (polttoaine, öljyn määrä jne.)
*1: Kuormaamaton auto
*2: 16- ja 17-tuuman renkailla varustetut mallit
*3: 15-tuuman renkailla varustetut mallit
nAuton valmistenumero
Valmistenumero (VIN-numero) on auton virallinen tunnistetieto. Se on Lexus-
autosi ensisijainen tunniste numero. Sitä tarvitaan rekist eröitäessä auton omistajaa.
Numero on stanssattu kojetaulun
vasempaan yläkulmaan.
Mitat
Pituus4 350 mm
Leveys1 765 mm
Korkeus*11 455 mm*2
1 445 mm*3
Akseliväli2 600 mm
Raideleveys
Edessä1 525 mm*2
1 535 mm*3
Ta k a n a1 520 mm*2
1 530 mm*3
Kokonaismassa1 845 kg*2
1 790 kg*3
Suurin sallittu akselimassaEdessä1 020 kg*2
1 060 kg*3
Ta k a n a980 kg
Auton tunnistetiedot
OM76198FI.book Page 550 Wedne sday, March 30, 2016 1:01 PM

551
9
9-1. Tekniset tiedot
Tekniset tiedot
OM76198FI

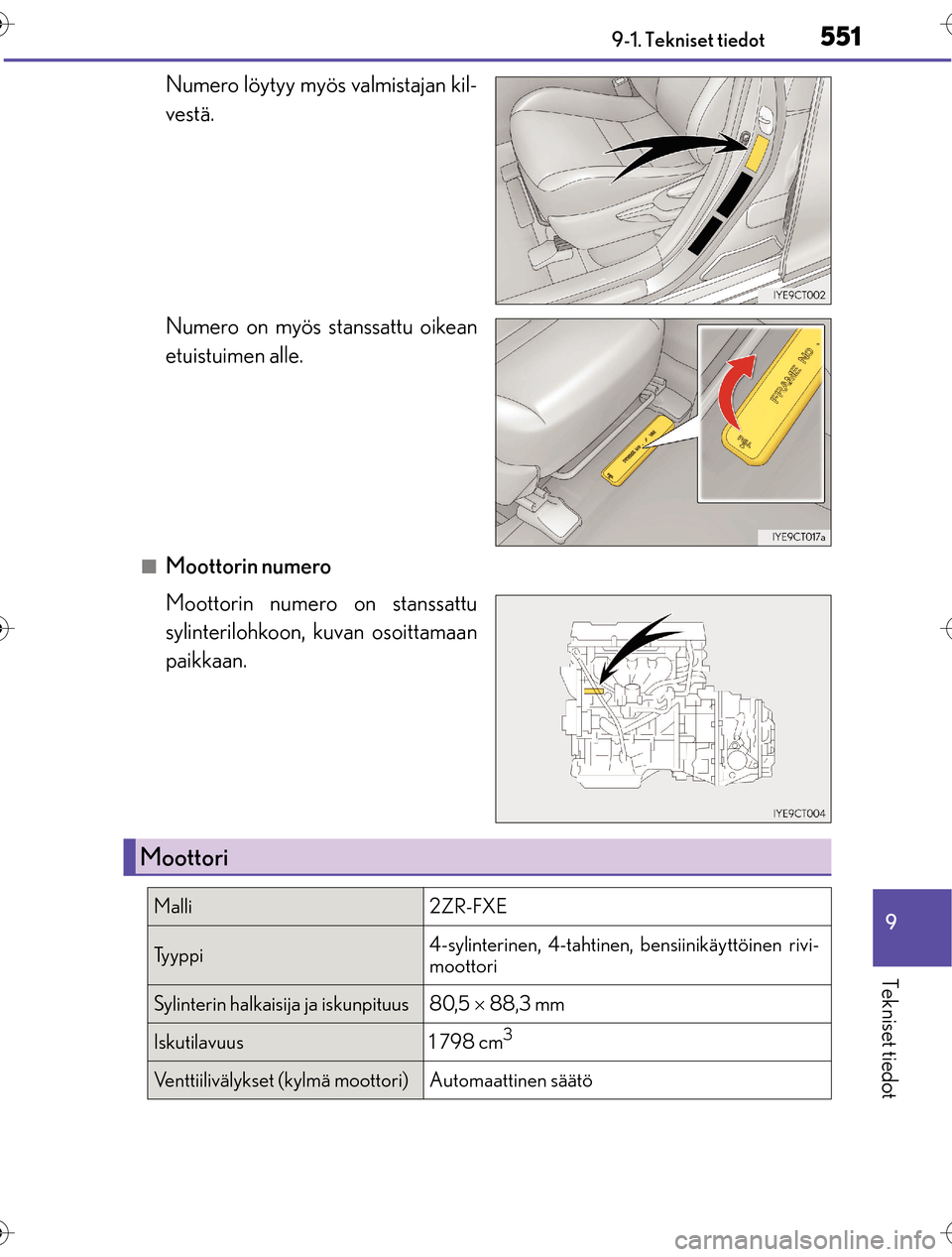

Numero löytyy myös valmistajan kil-
vestä.
Numero on myös stanssattu oikean
etuistuimen alle.
nMoottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoittamaan
paikkaan.
Moottori
Malli2ZR-FXE
Ty y p p i4-sylinterinen, 4-tahtinen
, bensiinikäyttöinen rivi-
moottori
Sylinterin halkaisija ja iskunpituus80,5  88,3 mm
Iskutilavuus1 798 cm3
Venttiilivälykset (kylmä moottori)Automaattinen säätö
OM76198FI.book Page 551 Wedne sday, March 30, 2016 1:01 PM

5529-1. Tekniset tiedot
OM76198FI
*: Öljytilavuus on ohjearvo, jo ta käytetään öljyä vaihdettaessa. Lämmitä moottori ja
sammuta hybridijärjestelmä, odota noin 5 minu uttia ja tarkasta öljyn taso mittatikulta.

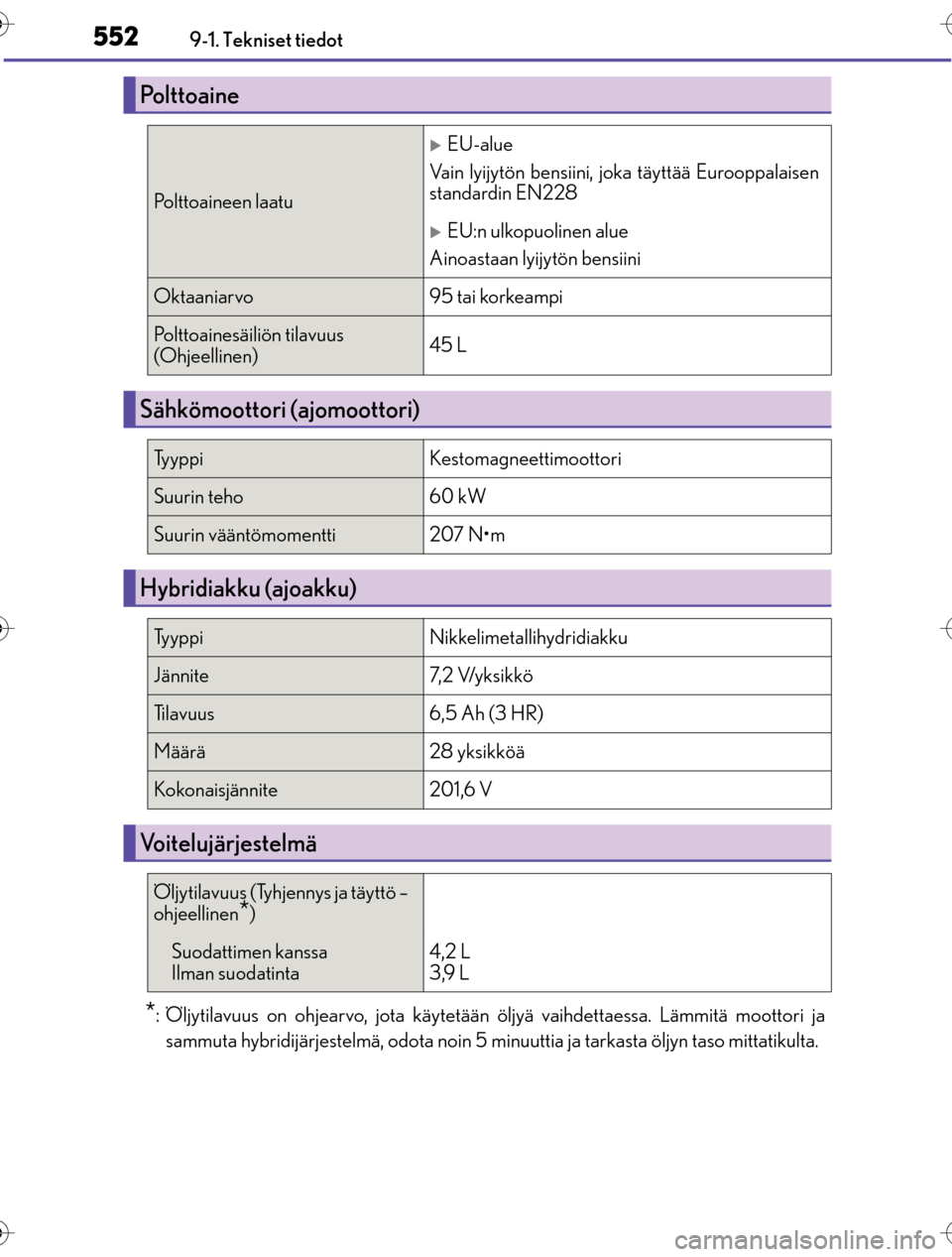

Polttoaine
Polttoaineen laatu
EU-alue
Vain lyijytön bensiini, jo ka täyttää Eurooppalaisen
standardin EN228
EU:n ulkopuolinen alue
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)45 L
Sähkömoottori (ajomoottori)
Ty y p p iKestomagneettimoottori
Suurin teho60 kW
Suurin vääntömomentti207 N•m
Hybridiakku (ajoakku)
Ty y p p iNikkelimetallihydridiakku
Jännite7,2 V/yksikkö
Tilavuus6,5 Ah (3 HR)
Määrä28 yksikköä
Kokonaisjännite201,6 V
Voitelujärjestelmä
Öljytilavuus (Tyhje nnys ja täyttö –
ohjeellinen
*)
Suodattimen kanssa
Ilman suodatinta4,2 L
3,9 L
OM76198FI.book Page 552 Wedne sday, March 30, 2016 1:01 PM
