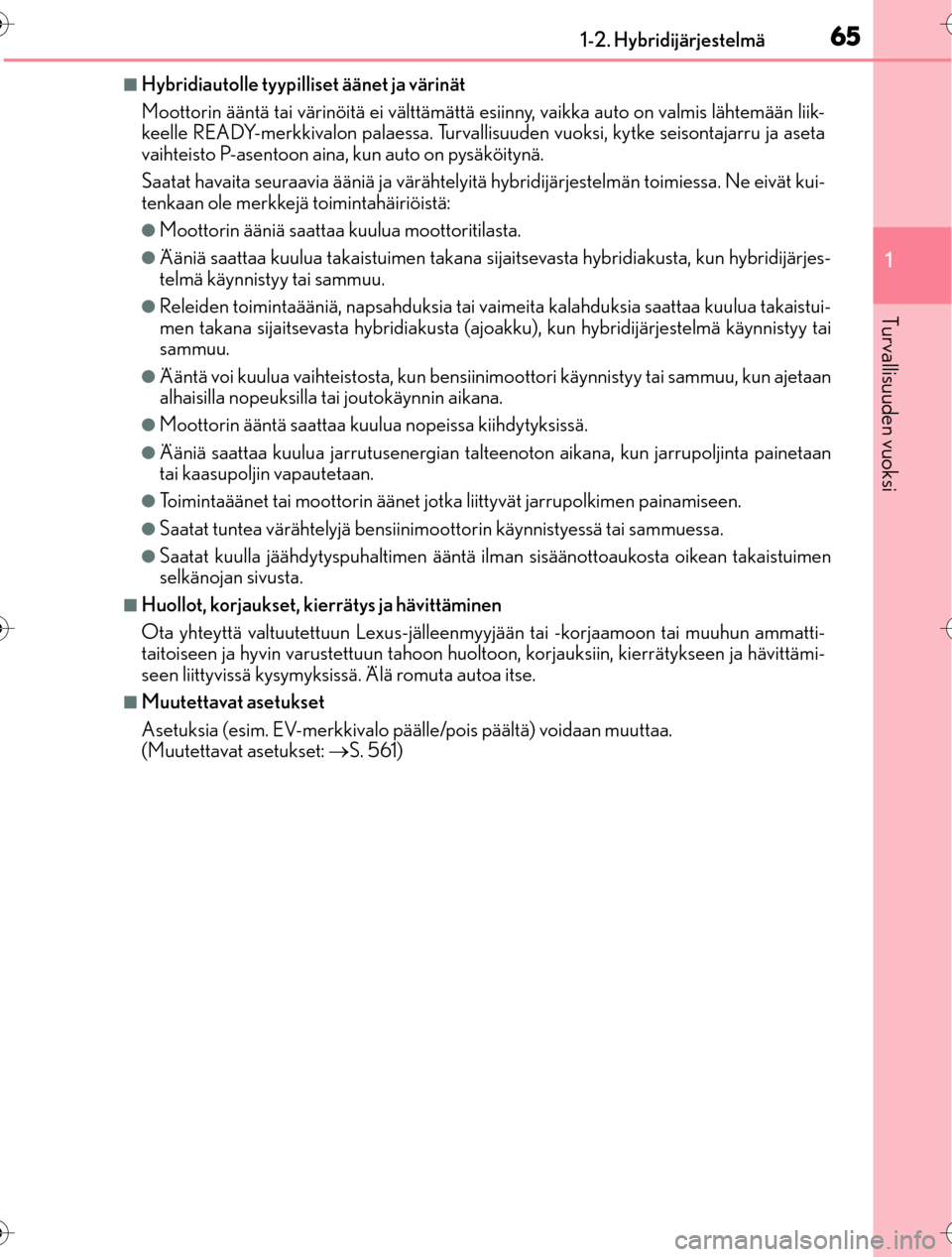

2016 Lexus CT200h Omistajan käsikirja (in Finnish)

651-2. Hybridijärjestelmä
1
OM76198FI
Turvallisuuden vuoksi
nHybridiautolle tyypilliset äänet ja värinät
Moottorin ääntä tai värinöitä ei välttämättä es iinny, vaikka auto on valmis lähtemään liik-
keelle READY-merkkivalon palaessa. Turvallisuuden vuoksi, kytke seisontajarru ja aseta
vaihteisto P-asentoon aina, kun auto on pysäköitynä.
Saatat havaita seuraavia ääniä ja värähtelyitä hybridijärjestelmän toimiessa. Ne eivät kui-
tenkaan ole merkkejä toimintahäiriöistä:
lMoottorin ääniä saattaa kuulua moottoritilasta.
lÄäniä saattaa kuulua takaistuimen takana s ijaitsevasta hybridiakusta, kun hybridijärjes-
telmä käynnistyy tai sammuu.
lReleiden toimintaääniä, napsah duksia tai vaimeita kalahduksia saattaa kuulua takaistui-
men takana sijaitsevast a hybridiakusta (ajoakku), kun hy bridijärjestelmä käynnistyy tai
sammuu.
lÄäntä voi kuulua vaihteistosta, kun bensiini moottori käynnistyy tai sammuu, kun ajetaan
alhaisilla nopeuksilla ta i joutokäynnin aikana.
lMoottorin ääntä saattaa kuulua nopeissa kiihdytyksissä.
lÄäniä saattaa kuulua jarrutu senergian talteenoton aikana , kun jarrupoljinta painetaan
tai kaasupoljin vapautetaan.
lToimintaäänet tai moottorin äänet jotk a liittyvät jarrupolkimen painamiseen.
lSaatat tuntea värähtelyjä bensiinimoottorin käynnistyessä tai sammuessa.
lSaatat kuulla jäähdytyspuhaltimen ääntä ilman sisäänottoaukosta oikean takaistuimen
selkänojan sivusta.
nHuollot, korjaukset, kierrätys ja hävittäminen
Ota yhteyttä valtuutettuun Lexus-jälleenmyy jään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun tahoon huol toon, korjauksiin, kierrätykseen ja hävittämi-
seen liittyvissä kysymyksissä. Älä romuta autoa itse.
nMuutettavat asetukset
Asetuksia (esim. EV-merkkivalo pää lle/pois päältä) voidaan muuttaa.
(Muutettavat asetukset: S. 561)
OM76198FI.book Page 65 Wednesday, March 30, 2016 1:01 PM

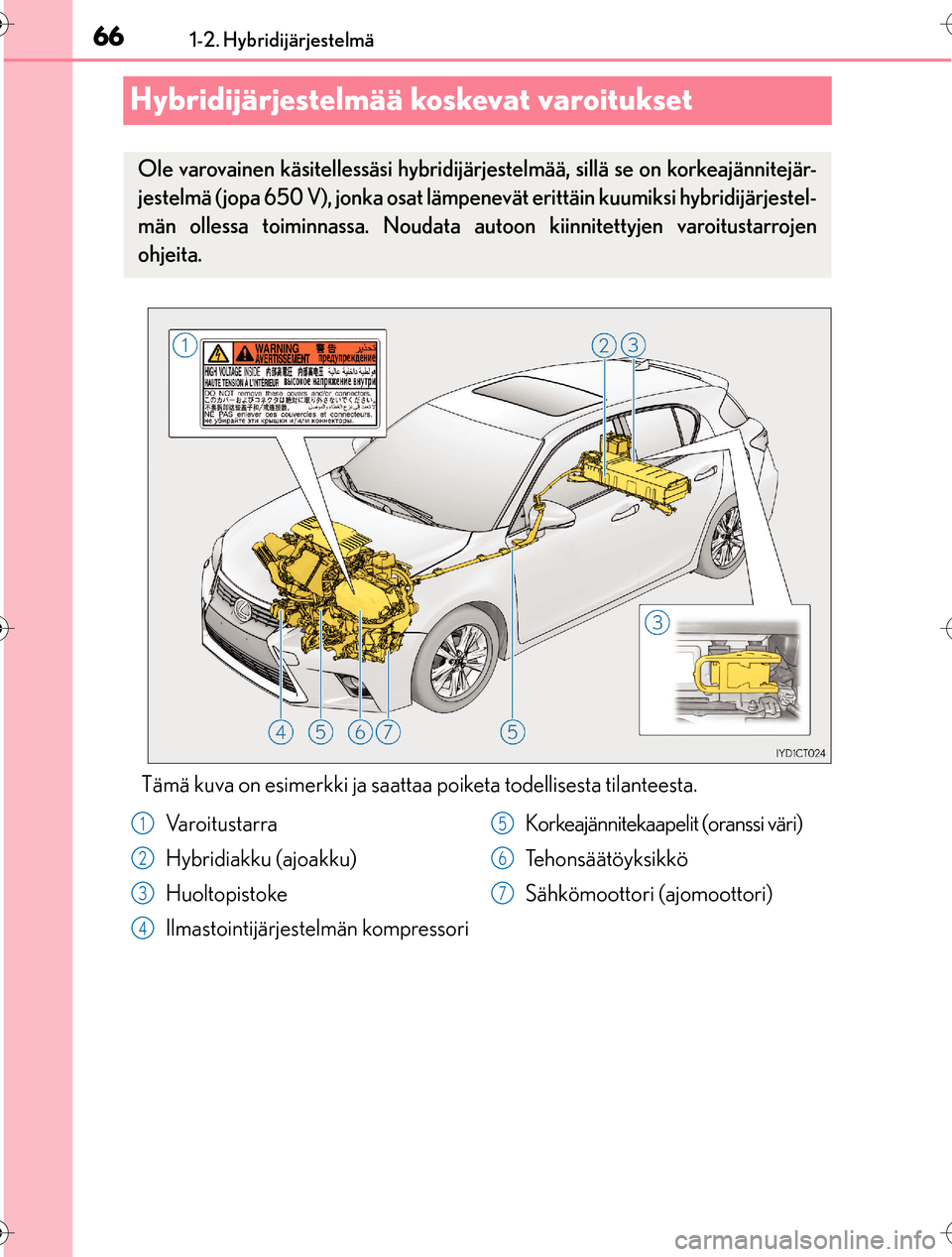

661-2. Hybridijärjestelmä
OM76198FI
Hybridijärjestelmää koskevat varoitukset
Tämä kuva on esimerkki ja saattaa poiketa todellisesta tilanteesta.
Ole varovainen käsitellessäsi hybridijärje stelmää, sillä se on korkeajännitejär-
jestelmä ( jopa 650 V), jonka osat lämpenevät erittäin kuumiksi hybridijärjestel-
män ollessa toiminnassa. Noudata aut oon kiinnitettyjen varoitustarrojen
ohjeita.
Va r o i t u s t a r r a
Hybridiakku (ajoakku)
Huoltopistoke
Ilmastointijärjestelmän kompressori Korkeajännitekaapelit (oranssi väri)
Tehonsäätöyksikkö
Sähkömoottori (ajomoottori)1
2
3
4
5
6
7
OM76198FI.book Page 66 Wednesday, March 30, 2016 1:01 PM

671-2. Hybridijärjestelmä
1
OM76198FI
Turvallisuuden vuoksi
Oikean takaistuimen sivussa on ilmanot-
toaukko, josta virtaa ilmaa hybridiakun
viilentämiseen. Jos ilmanottoaukko tuk-
keutuu, saattaa hybridiakku ylikuumen-
tua, mikä laskee hybridiakun tehoa.
Törmäystunnistimien havaitessa tietyn as teisen törmäyksen, hätäsulkujärjestelmä
katkaisee korkeajännitevirran ja pysäyttää polttoainepumpun minimoidakseen
sähköiskun ja polttoainevuodon riskin. Jos hätäsulkujärjestelmä aktivoituu, auto
ei enää käynnisty. Ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hy vin varustettuun tahoon hybridijärjes-
telmän käynnistämiseksi uudelleen.
Näyttöön ilmestyy automaattisesti viesti, jos hybridijärjestelmään tulee toiminta-
häiriö tai jos kuljettaja yrittää käyttää järjestelmää väärällä tavalla.
Jos monitoiminäyttöön ilmestyy varoi-
tusviesti, lue viesti ja toimi ohjeiden
mukaisesti.
( S. 491)
Hybridiakun (ajoakku) ilmanottoaukko
Hätäsulkujärjestelmä
Hybridijärjestelmän varoitusviestit
OM76198FI.book Page 67 Wednesday, March 30, 2016 1:01 PM

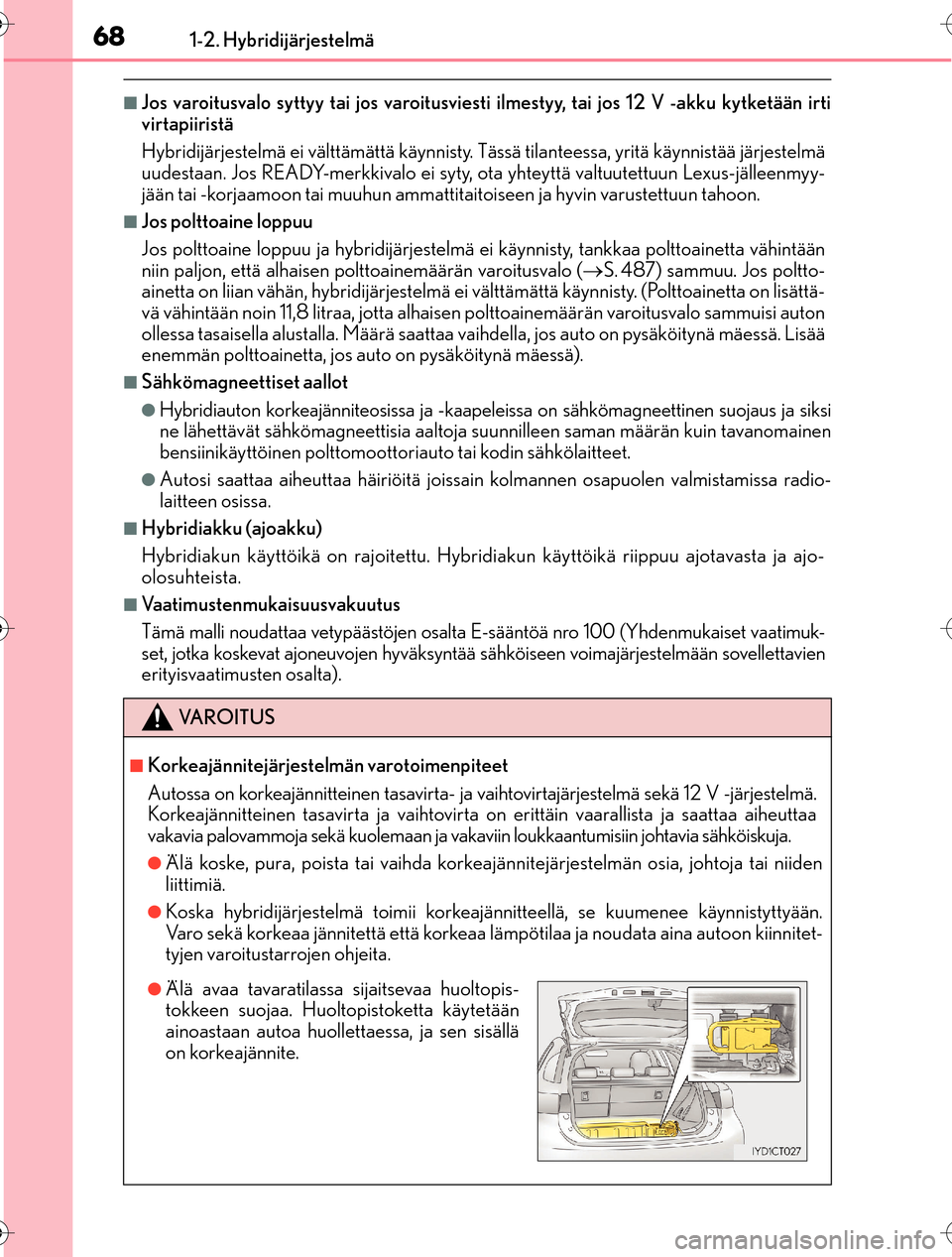

681-2. Hybridijärjestelmä
OM76198FI
nJos varoitusvalo syttyy tai jos varoitusviesti ilmestyy, tai jos 12 V -akku kytketään irti
virtapiiristä
Hybridijärjestelmä ei välttämättä käynnisty. Tä ssä tilanteessa, yritä käynnistää järjestelmä
uudestaan. Jos READY-merkkivalo ei syty, ota yhteyttä valtuutettuun Lexus-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattit aitoiseen ja hyvin varustettuun tahoon.
nJos polttoaine loppuu
Jos polttoaine loppuu ja hybridijärjestelmä ei käynnisty, tankkaa polttoainetta vähintään
niin paljon, että alhaisen polttoainemäärän varoitusvalo ( S. 487) sammuu. Jos poltto-
ainetta on liian vähän, hybridijärjestelmä ei välttämättä käynnisty. (Polttoainetta on lisättä-
vä vähintään noin 11,8 litraa, jotta alhaisen polttoainemäärän varoitusvalo sammuisi auton
ollessa tasaisella alustalla. Mä ärä saattaa vaihdella, jos auto on pysäköitynä mäessä. Lisää
enemmän polttoainetta, jos auto on pysäköitynä mäessä).
nSähkömagneettiset aallot
lHybridiauton korkeajänniteosissa ja -kaapelei ssa on sähkömagneettinen suojaus ja siksi
ne lähettävät sähkömagneettisia aaltoja su unnilleen saman määrän kuin tavanomainen
bensiinikäyttöinen polttomootto riauto tai kodin sähkölaitteet.
lAutosi saattaa aiheuttaa häiriöitä joissain kolmannen osapuolen valmistamissa radio-
laitteen osissa.
nHybridiakku (ajoakku)
Hybridiakun käyttöikä on rajoitettu. Hybridiakun käyttöikä riippuu ajotavasta ja ajo-
olosuhteista.
nVaatimustenmuk aisuusvakuutus
Tämä malli noudattaa vetypäästöjen osalta E-sääntöä nro 100 (Yhdenmukaiset vaatimuk-
set, jotka koskevat ajoneuvojen hyväksyntää sähköiseen voimajärjestelmään sovellettavien
erityisvaatimusten osalta).
VA R O I T U S
nKorkeajännitejärjestelm än varotoimenpiteet
Autossa on korkeajännitteinen tasavirta- ja va ihtovirtajärjestelmä sekä 12 V -järjestelmä.
Korkeajännitteinen tasavirta ja vaihtovirta on erittäin vaarallista ja saattaa aiheuttaa
vakavia palovammoja sekä kuolemaan ja vakaviin loukkaantumisiin johtavia sähköiskuja.
lÄlä koske, pura, poista tai vaihda korkea jännitejärjestelmän osia, johtoja tai niiden
liittimiä.
lKoska hybridijärjestelmä toimii korkeajänn itteellä, se kuumenee käynnistyttyään.
Varo sekä korkeaa jännitettä että korkeaa lämpötilaa ja noudata aina autoon kiinnitet-
tyjen varoitustarrojen ohjeita.
lÄlä avaa tavaratilassa sijaitsevaa huoltopis-
tokkeen suojaa. Huoltopistoketta käytetään
ainoastaan autoa huollettaessa, ja sen sisällä
on korkeajännite.
OM76198FI.book Page 68 Wednesday, March 30, 2016 1:01 PM

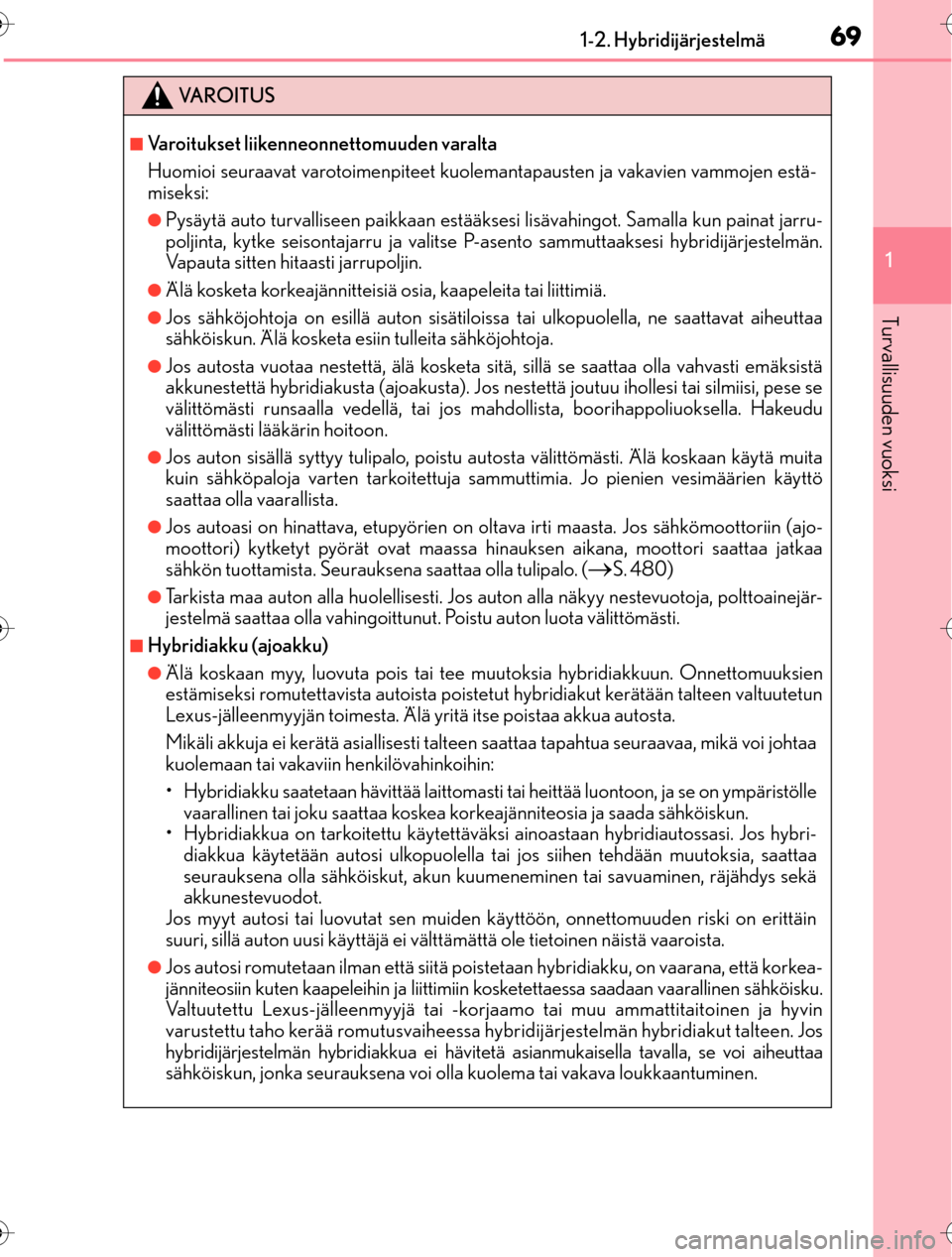

691-2. Hybridijärjestelmä
1
OM76198FI
Turvallisuuden vuoksi
VA R O I T U S
nVaroitukset liikenneonnettomuuden varalta
Huomioi seuraavat varotoimenpiteet kuolemantapausten ja vakavien vammojen estä-
miseksi:
lPysäytä auto turvalliseen paikkaan estääksesi lisävahingot. Samalla kun painat jarru-
poljinta, kytke seisontajarru ja valitse P- asento sammuttaaksesi hybridijärjestelmän.
Vapauta sitten hitaasti jarrupoljin.
lÄlä kosketa korkeajännitteisiä osia, kaapeleita tai liittimiä.
lJos sähköjohtoja on esillä auton sisätiloissa tai ulkopuolella, ne saattavat aiheuttaa
sähköiskun. Älä kosketa esiin tulleita sähköjohtoja.
lJos autosta vuotaa nestettä, älä kosketa sitä, sillä se saattaa olla vahvasti emäksistä
akkunestettä hybridiakusta (ajo akusta). Jos nestettä joutuu ihollesi tai silmiisi, pese se
välittömästi runsaalla vedellä, tai jos mahdollista, boorihappoliuoksella. Hakeudu
välittömästi lääkärin hoitoon.
lJos auton sisällä syttyy tulipalo, poistu au tosta välittömästi. Älä koskaan käytä muita
kuin sähköpaloja varten tarkoitettuja sa mmuttimia. Jo pienien vesimäärien käyttö
saattaa olla vaarallista.
lJos autoasi on hinattava, etupyörien on ol tava irti maasta. Jos sähkömoottoriin (ajo-
moottori) kytketyt pyörät ovat maassa hinauksen aikana, moottori saattaa jatkaa
sähkön tuottamista. Seurauksena saattaa olla tulipalo. (
S. 480)
lTarkista maa auton alla huolellisesti. Jos auton alla näkyy nestevuotoja, polttoainejär-
jestelmä saattaa olla vahingoittunut. Poistu auton luota välittömästi.
nHybridiakku (ajoakku)
lÄlä koskaan myy, luovuta pois tai tee muutoksia hybridiakkuun. Onnettomuuksien
estämiseksi romutettavista autoista poistetut hybridiakut kerätään talteen valtuutetun
Lexus-jälleenmyyjän toimesta. Älä yritä itse poistaa akkua autosta.
Mikäli akkuja ei kerätä asiallisesti taltee n saattaa tapahtua seuraavaa, mikä voi johtaa
kuolemaan tai vakaviin henkilövahinkoihin:
• Hybridiakku saatetaan hävittää laittomasti ta i heittää luontoon, ja se on ympäristölle
vaarallinen tai joku saattaa koskea korkeajänniteosia ja saada sähköiskun.
• Hybridiakkua on tarkoitett u käytettäväksi ainoastaan hybridiautossasi. Jos hybri-
diakkua käytetään autosi ulkopuolella ta i jos siihen tehdään muutoksia, saattaa
seurauksena olla sähköiskut, akun kuum eneminen tai savuaminen, räjähdys sekä
akkunestevuodot.
Jos myyt autosi tai luovutat sen muiden käyttöön, onnettomuuden riski on erittäin
suuri, sillä auton uusi käyttäjä ei vält tämättä ole tietoinen näistä vaaroista.
lJos autosi romutetaan ilman että siitä poiste taan hybridiakku, on vaarana, että korkea-
jänniteosiin kuten kaapeleihin ja liittimiin kosketettaessa saadaan vaarallinen sähköisku.
Valtuutettu Lexus-jälleenmyyjä tai -korjaamo tai muu ammattitaitoinen ja hyvin
varustettu taho kerää romutusvaiheessa hybr idijärjestelmän hybridiakut talteen. Jos
hybridijärjestelmän hybridiakkua ei hävite tä asianmukaisella tavalla, se voi aiheuttaa
sähköiskun, jonka seurauksena voi olla kuolema tai vakava loukkaantuminen.
OM76198FI.book Page 69 Wednesday, March 30, 2016 1:01 PM

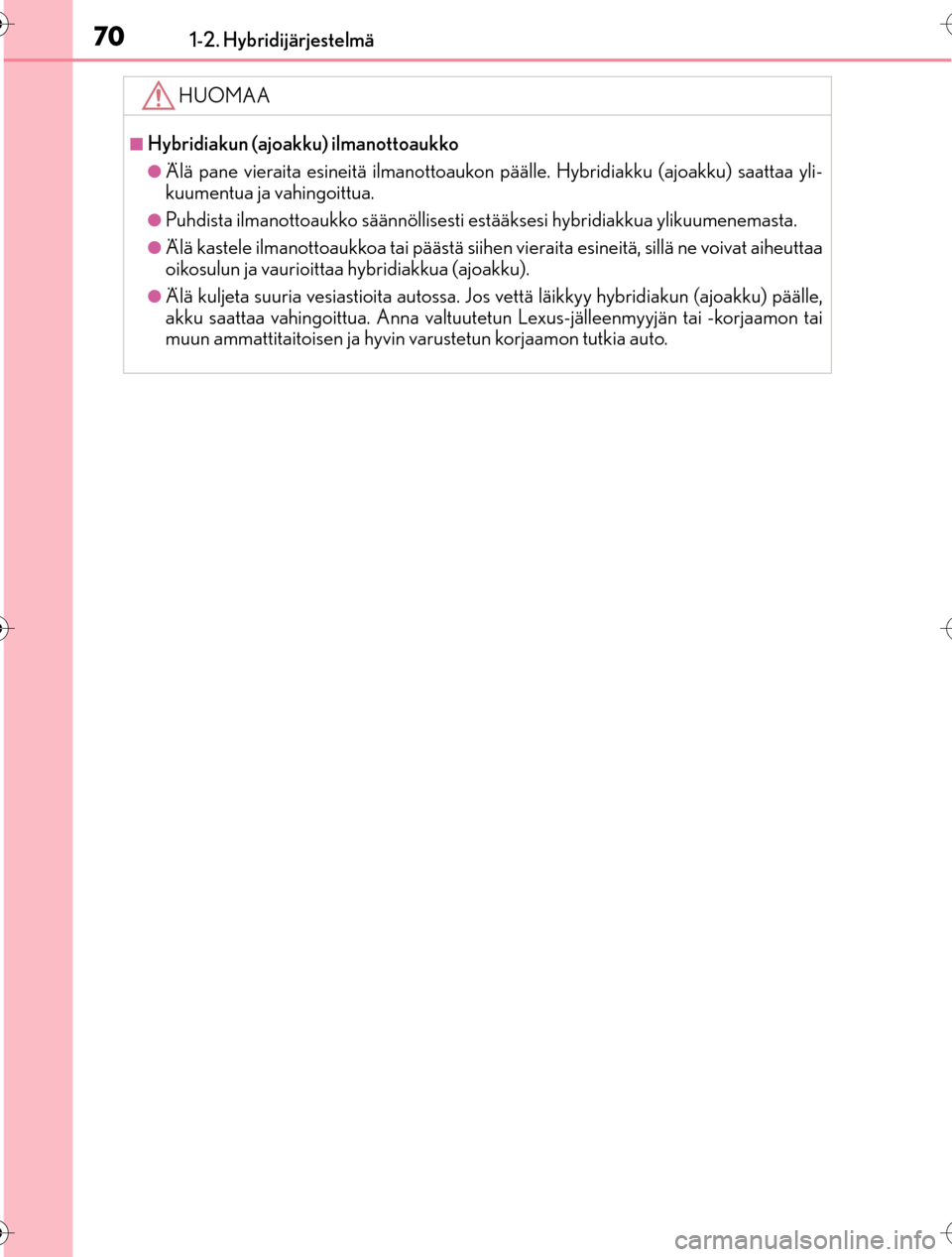

701-2. Hybridijärjestelmä
OM76198FI
HUOMAA
nHybridiakun (ajoakku) ilmanottoaukko
lÄlä pane vieraita esineitä ilmanottoaukon päälle. Hybridiakku (ajoakku) saattaa yli-
kuumentua ja vahingoittua.
lPuhdista ilmanottoaukko säännöllisesti estääksesi hybridiakkua ylikuumenemasta.
lÄlä kastele ilmanottoaukkoa tai päästä siihen vieraita esineitä, sillä ne voivat aiheuttaa
oikosulun ja vaurioittaa hybridiakkua (ajoakku).
lÄlä kuljeta suuria vesiastioita autossa. Jo s vettä läikkyy hybridiakun (ajoakku) päälle,
akku saattaa vahingoittua. Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
OM76198FI.book Page 70 Wednesday, March 30, 2016 1:01 PM

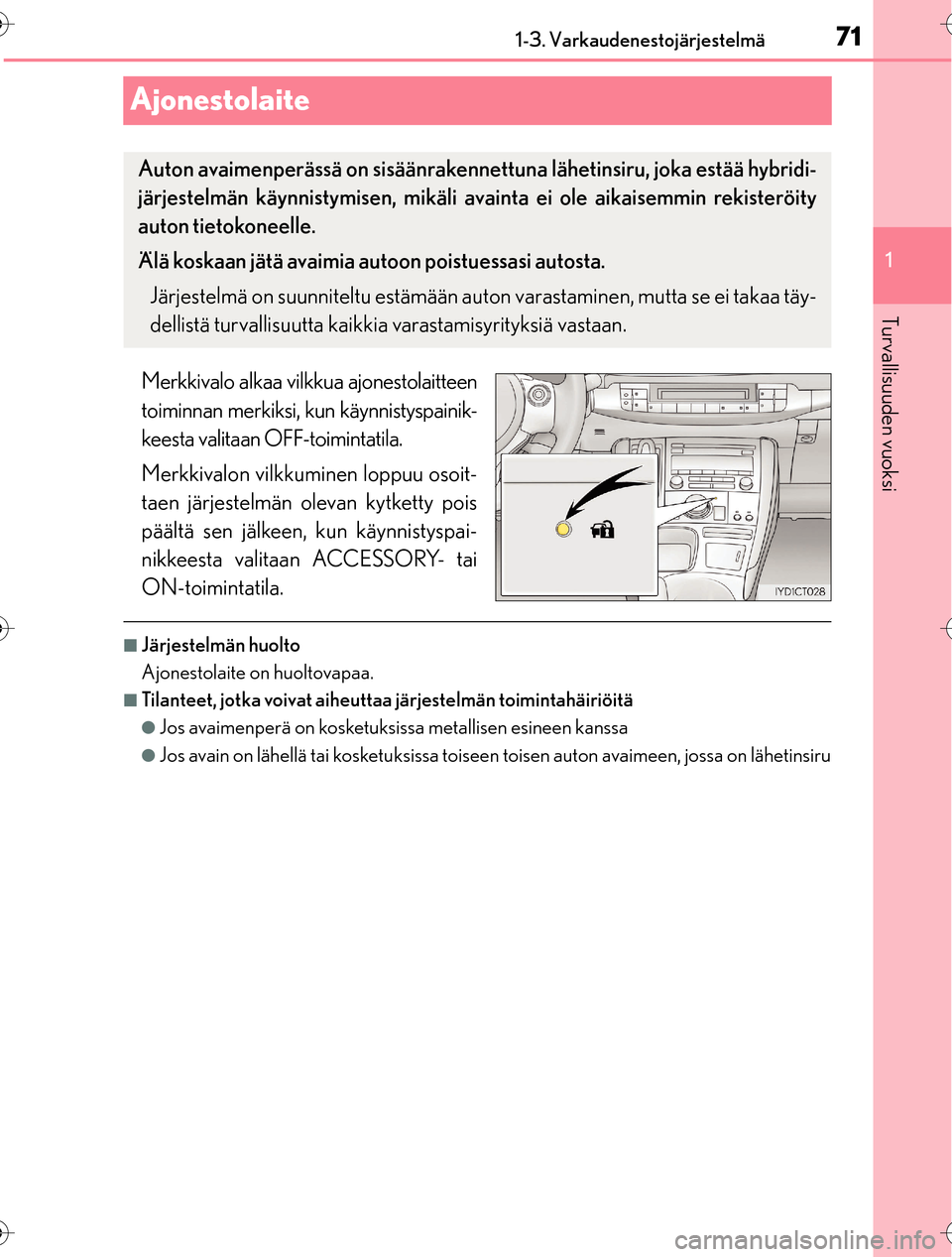

71
1
1-3. Varkaudenestojärjestelmä
OM76198FI
Turvallisuuden vuoksi
Ajonestolaite
Merkkivalo alkaa vilkkua ajonestolaitteen
toiminnan merkiksi, kun käynnistyspainik-
keesta valitaan OFF-toimintatila.
Merkkivalon vilkkuminen loppuu osoit-
taen järjestelmän olevan kytketty pois
päältä sen jälkeen, kun käynnistyspai-
nikkeesta valitaan ACCESSORY- tai
ON-toimintatila.
nJärjestelmän huolto
Ajonestolaite on huoltovapaa.
nTilanteet, jotka voivat aiheuttaa järjestelmän toimintahäiriöitä
lJos avaimenperä on kosketuksissa metallisen esineen kanssa
lJos avain on lähellä tai kosketuksissa toiseen toisen auton avaimeen, jossa on lähetinsiru
Auton avaimenperässä on sisäänrakennettu na lähetinsiru, joka estää hybridi-
järjestelmän käynnistymisen, mikäli av ainta ei ole aikaisemmin rekisteröity
auton tietokoneelle.
Älä koskaan jätä avaimia autoon poistuessasi autosta.
Järjestelmä on suunniteltu estämään auton varastaminen, mutta se ei takaa täy-
dellistä turvallisuutta kaikkia varastamisyrityksiä vastaan.
OM76198FI.book Page 71 Wednesday, March 30, 2016 1:01 PM

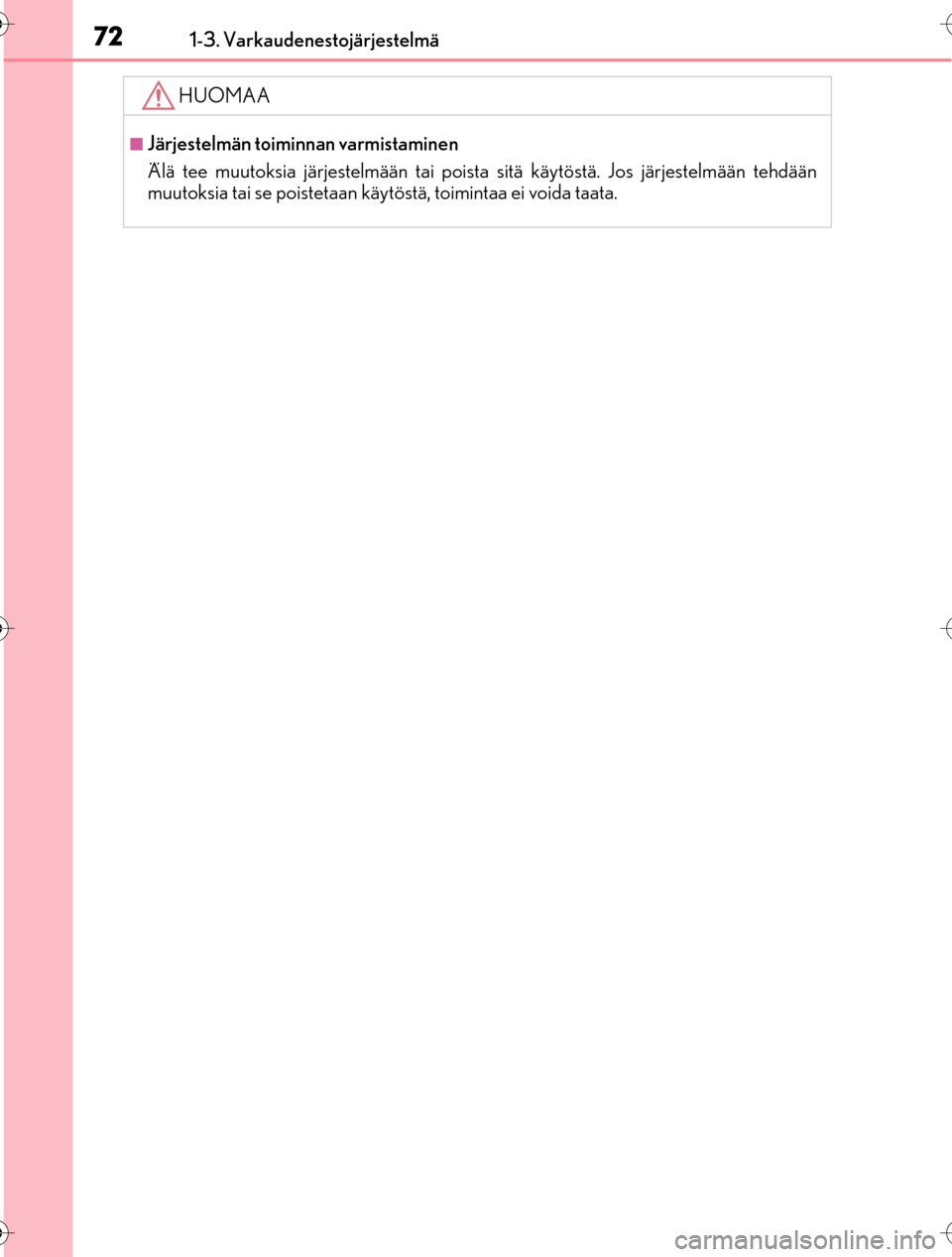

721-3. Varkaudenestojärjestelmä
OM76198FI
HUOMAA
nJärjestelmän toiminnan varmistaminen
Älä tee muutoksia järjestelmään tai poista sitä käytöstä. Jos järjestelmään tehdään
muutoksia tai se poistetaan käyt östä, toimintaa ei voida taata.
OM76198FI.book Page 72 Wednesday, March 30, 2016 1:01 PM
