2016 Lexus CT200h Omistajan käsikirja (in Finnish)

2094-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI

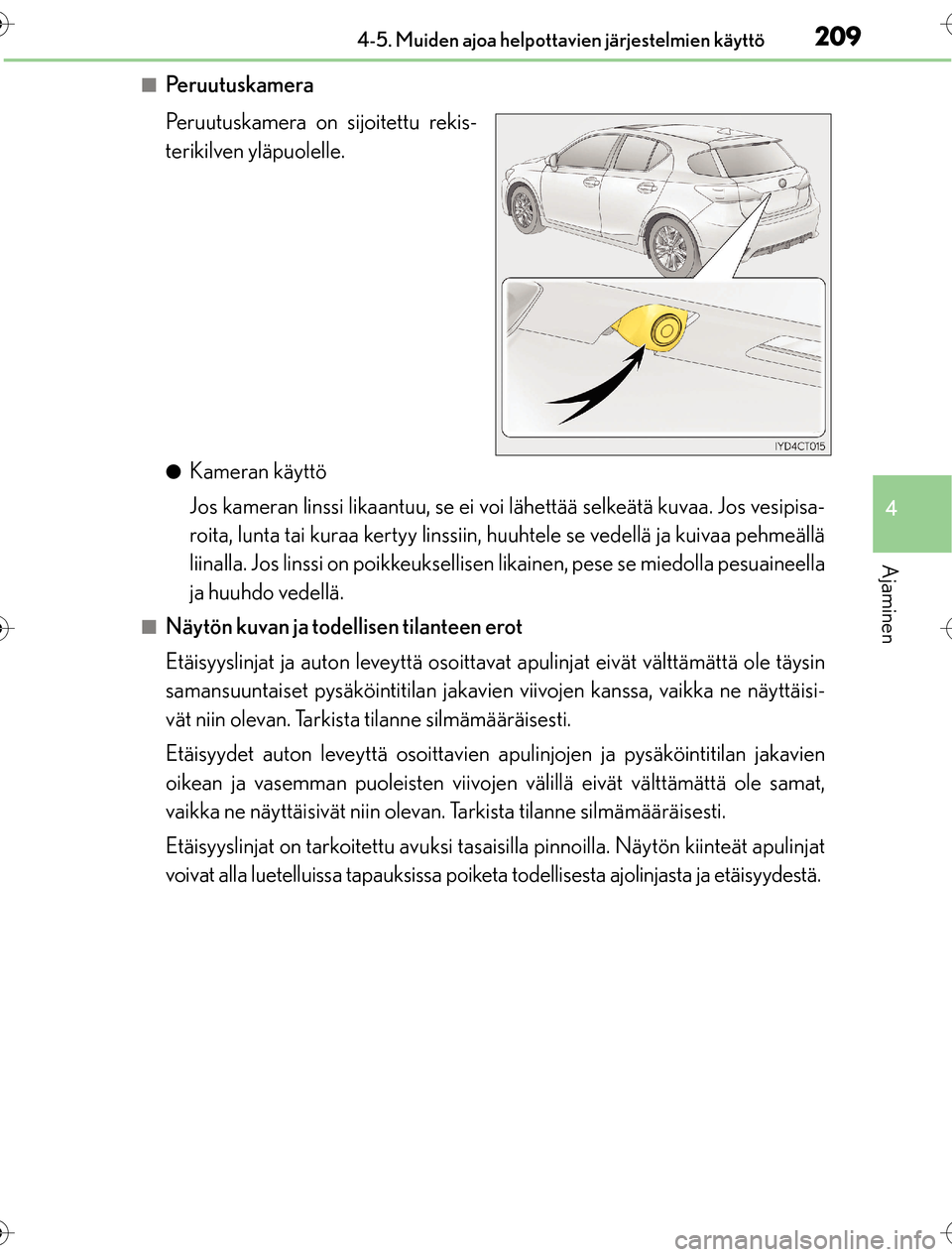

nPe r u u t u s k a m e r a
Peruutuskamera on sijoitettu rekis-
terikilven yläpuolelle.
lKameran käyttö
Jos kameran linssi likaantuu, se ei voi lähettää selkeätä kuvaa. Jos vesipisa-
roita, lunta tai kuraa kertyy linssiin, huuhtele se vedellä ja kuivaa pehmeällä
liinalla. Jos linssi on poikkeuksellisen lik ainen, pese se miedolla pesuaineella
ja huuhdo vedellä.
nNäytön kuvan ja todellisen tilanteen erot
Etäisyyslinjat ja auton leveyttä osoittavat apulinjat eivät välttämättä ole täysin
samansuuntaiset pysäköintitilan jakavien viivojen kanssa, vaikka ne näyttäisi-
vät niin olevan. Tarkista tilanne silmämääräisesti.
Etäisyydet auton leveyttä osoittavien apulinjojen ja pysäköintitilan jakavien
oikean ja vasemman puoleisten viivojen välillä eivät välttämättä ole samat,
vaikka ne näyttäisivät niin olevan . Tarkista tilanne silmämääräisesti.
Etäisyyslinjat on tarkoitettu avuksi tasaisilla pinnoilla. Näytön kiinteät apulinjat
voivat alla luetelluissa tapauksissa poiketa todellisesta ajolinjasta ja etäisyydestä.
OM76198FI.book Page 209 Wedne sday, March 30, 2016 1:01 PM

2104-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

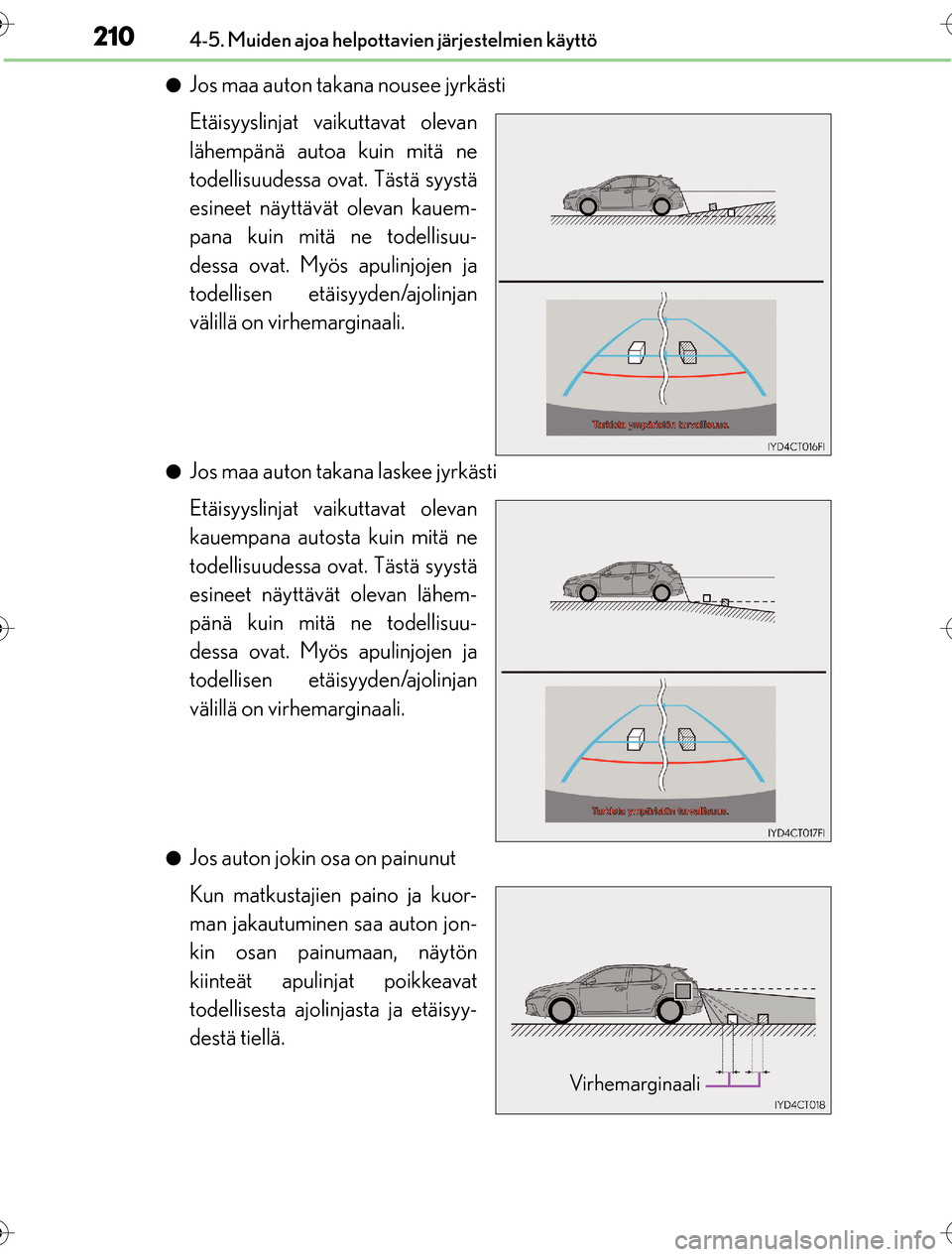

lJos maa auton takana nousee jyrkästi
Etäisyyslinjat vaikuttavat olevan
lähempänä autoa kuin mitä ne
todellisuudessa ovat. Tästä syystä
esineet näyttävät olevan kauem-
pana kuin mitä ne todellisuu-
dessa ovat. Myös apulinjojen ja
todellisen etäisyyden/ajolinjan
välillä on virhemarginaali.
lJos maa auton takana laskee jyrkästi
Etäisyyslinjat vaikuttavat olevan
kauempana autosta kuin mitä ne
todellisuudessa ovat. Tästä syystä
esineet näyttävät olevan lähem-
pänä kuin mitä ne todellisuu-
dessa ovat. Myös apulinjojen ja
todellisen etäisyyden/ajolinjan
välillä on virhemarginaali.
lJos auton jokin osa on painunut
Kun matkustajien paino ja kuor-
man jakautuminen saa auton jon-
kin osan painumaan, näytön
kiinteät apulinjat poikkeavat
todellisesta ajolinjasta ja etäisyy-
destä tiellä.
Virhemarginaali
OM76198FI.book Page 210 Wednesday, March 30, 2016 1:01 PM

2114-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI
nKun lähestyt kolmiulotteisia esineitä
Etäisyyslinjat näytetään perustuen tasaiseen pintaan (kuten tienpinta). Kolmi-
ulotteisten kohteiden (kuten autojen) pa ikkaa ei voi määritellä etäisyyslinjojen
avulla. Kun lähestyt kolmiulotteista esinettä, jossa on ulkoneva osa (esim.
kuorma-auton lava), ota huomioon seuraavat seikat.
lAuton leveyttä osoittavat linjat
Tarkista silmämääräisesti ympä-
ristö ja alue auton takana.
Kuvassa esitetyssä tapauksessa
kuorma-auto näyttää olevan leve-
yttä osoittavien linjojen ulkopuo-
lella, eikä auto vaikuta osuvan
kuorma-autoon. Kuorma-auton
takaosa saattaa kuitenkin todelli-
suudessa ylittää leveyttä osoitta-
vat linjat. Jos siis peruutat auton
leveyslinjojen perusteella, autosi
saattaa osua kuorma-autoon.
lEtäisyyslinjat
Tarkista silmämääräisesti ympä-
ristö ja alue auton takana. Näytöl-
lä kuorma-auto vaikuttaa olevan
pysäköitynä kohdassa . Jos
kuitenkin peruutat kohtaan ,
osut kuorma-autoon. Näytöllä
vaikuttaa siltä, että on lähim-
pänä ja kauimpana. Todelli-
suudessa etäisyys -kohtaan ja -kohtaan on sama ja on
kauempana kuin ja .
2
1
1
3
1
32
13
OM76198FI.book Page 211 Wedne sday, March 30, 2016 1:01 PM

2124-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

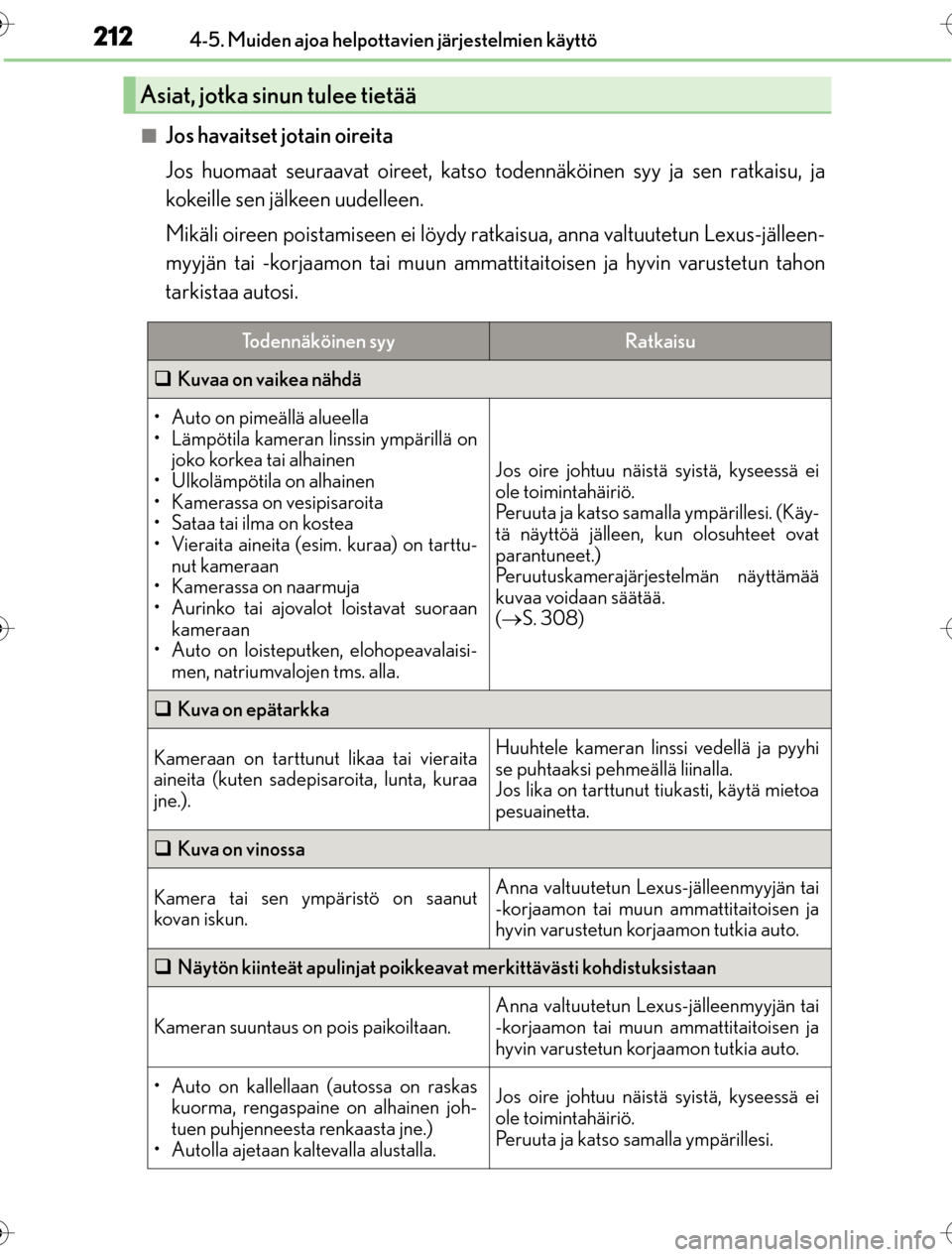

nJos havaitset jotain oireita
Jos huomaat seuraavat oireet, katso todennäköinen syy ja sen ratkaisu, ja
kokeille sen jälkeen uudelleen.
Mikäli oireen poistamiseen ei löydy ratkaisua, anna valtuutetun Lexus-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun tahon
tarkistaa autosi.
Asiat, jotka sinun tulee tietää
Todennäköinen syyRatkaisu
 Kuvaa on vaikea nähdä
• Auto on pimeällä alueella
• Lämpötila kameran linssin ympärillä on
joko korkea tai alhainen
• Ulkolämpötila on alhainen
• Kamerassa on vesipisaroita
• Sataa tai ilma on kostea
• Vieraita aineita (esim. kuraa) on tarttu- nut kameraan
• Kamerassa on naarmuja
• Aurinko tai ajovalot loistavat suoraan
kameraan
• Auto on loisteputken, elohopeavalaisi-
men, natriumvalojen tms. alla.
Jos oire johtuu näistä syistä, kyseessä ei
ole toimintahäiriö.
Peruuta ja katso samalla ympärillesi. (Käy-
tä näyttöä jälleen, kun olosuhteet ovat
parantuneet.)
Peruutuskamerajärjestelmän näyttämää
kuvaa voidaan säätää.
( S. 308)
 Kuva on epätarkka
Kameraan on tarttunut likaa tai vieraita
aineita (kuten sadepisaroita, lunta, kuraa
jne.).Huuhtele kameran linssi vedellä ja pyyhi
se puhtaaksi pehmeällä liinalla.
Jos lika on tarttunut tiukasti, käytä mietoa
pesuainetta.
Kuva on vinossa
Kamera tai sen ympäristö on saanut
kovan iskun.Anna valtuutetun Lexus-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tutkia auto.
Näytön kiinteät apulinjat poikkeav at merkittävästi kohdistuksistaan
Kameran suuntaus on pois paikoiltaan.Anna valtuutetun Lexus-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tutkia auto.
• Auto on kallellaan (autossa on raskas
kuorma, rengaspaine on alhainen joh-
tuen puhjenneesta renkaasta jne.)
• Autolla ajetaan kaltevalla alustalla.Jos oire johtuu näistä syistä, kyseessä ei
ole toimintahäiriö.
Peruuta ja katso samalla ympärillesi.
OM76198FI.book Page 212 Wedne sday, March 30, 2016 1:01 PM

2134-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI
VA R O I T U S
nKun peruutuskamerajärjestelmä on käytössä
Peruutuskamerajärjestelmä on auton peruuttamista avustava ominaisuus. Kun aiot
peruuttaa, katso ympärillesi ja auton taakse ennen kuin aloitat peruuttamisen.
Huomioi seuraavat varotoimenpiteet välttääksesi onnettomuuden, josta voi seurata
kuolema tai vakavia henkilövahinkoja.
lÄlä koskaan luota yksinomaan peruutuskame rajärjestelmään peruuttaessasi. Näytöl-
lä näkyvä kuva saattaa poik eta todellisesta tilanteesta.
Peruuta varovasti, niin kuin peruuttaisit mitä tahansa autoa.
lPeruuta aina hitaasti ja paina jarrupo ljinta auton nopeuden säätämiseksi.
lAnnetut ohjeet ovat vain yleisohjeita.
Ohjauspyörän kääntämisen tarve pysäköitäessä riippuu liikenneoloista, tien ja auton
kunnosta jne. Tämä on otettava täysin huomioon ennen peruutuskamerajärjestelmän
käyttöä.
lTarkasta ennen pysäköintiä, että tila on riittävän suuri autollesi.
lÄlä käytä peruutuskamerajärjestelmää seuraavissa tilanteissa:
• Jäisillä tai liukkailla teillä tai lumessa
• Kun käytät lumiketjuja tai varapyörää
• Jos takaluukku ei ole täysin sulkeutunut
• Kun ajorata ei ole tasainen, eikä suora (esimerkiksi kaarteet ja mäet).
lAlhaisissa lämpötiloissa näyttö saattaa tummentua ja kuva saattaa olla epäselvä. Kuva
saattaa vääristyä, kun auto on liikkeessä, tai kuva saattaa hävitä näytöltä. Tarkasta
auton ympäristö silmämääräisesti ja peilien avulla ennen jatkamista.
lJos renkaiden koko vaihdetaan, saattaa näytössä näkyvien kiinteiden apulinjojen
sijainti muuttua.
lKamera on varustettu erikoislinssillä. Etäisyydet kuvassa näkyviin esineisiin ja jalankul-
kijoihin poikkeavat todellisista etäisyyksistä. ( S. 209)
OM76198FI.book Page 213 Wedne sday, March 30, 2016 1:01 PM

2144-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

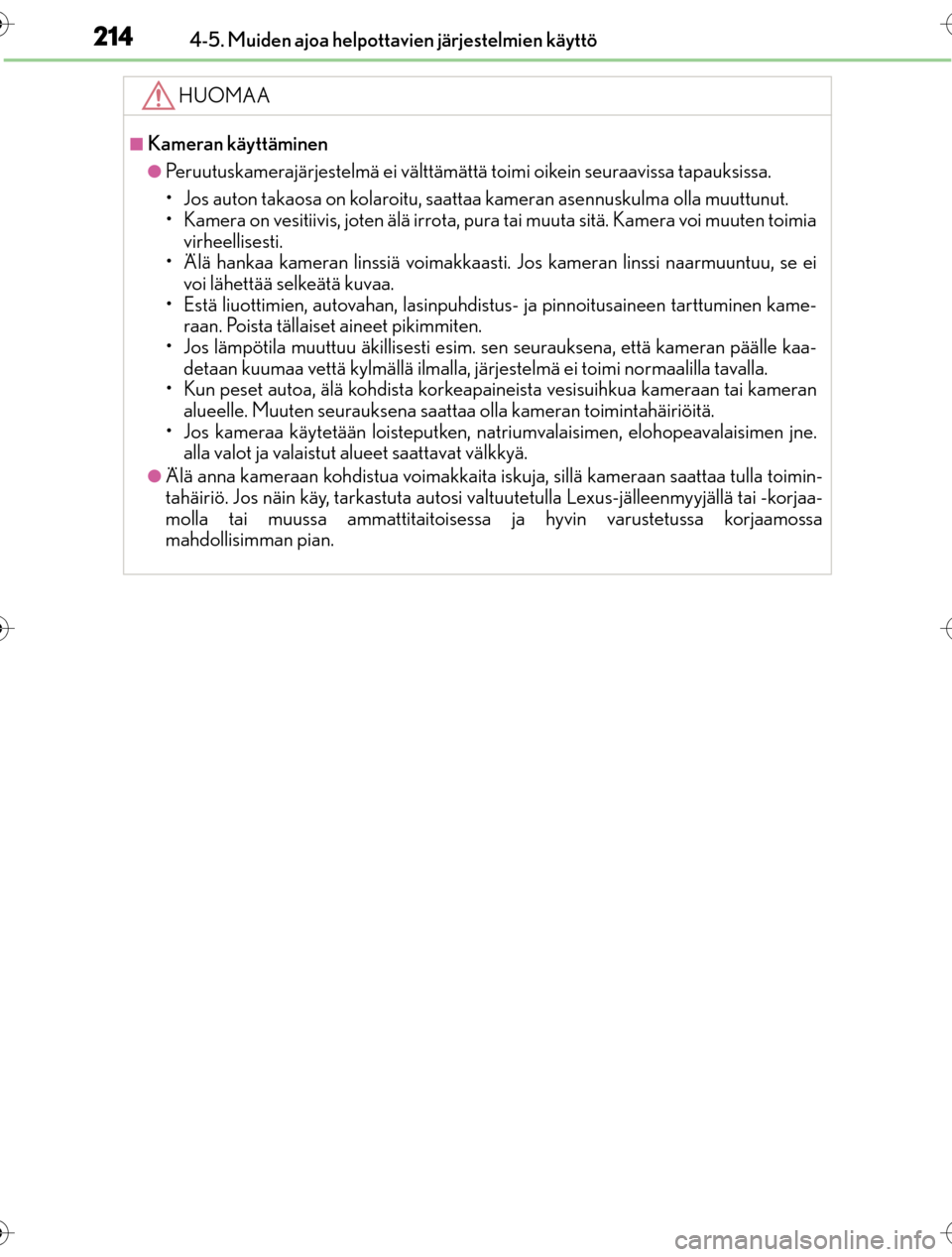

HUOMAA
nKameran käyttäminen
lPeruutuskamerajärjestelmä ei välttämättä toimi oikein seuraavissa tapauksissa.
• Jos auton takaosa on kolaroitu, saattaa kameran asennuskulma olla muuttunut.
• Kamera on vesitiivis, joten älä irrota, pura tai muuta sitä. Kamera voi muuten toimia virheellisesti.
• Älä hankaa kameran linssiä voimakkaasti . Jos kameran linssi naarmuuntuu, se ei
voi lähettää selkeätä kuvaa.
• Estä liuottimien, autovahan, lasinpuhdistus- ja pinnoitusaineen tarttuminen kame-
raan. Poista tällaiset aineet pikimmiten.
• Jos lämpötila muuttuu äkillisesti esim. se n seurauksena, että kameran päälle kaa-
detaan kuumaa vettä kylmällä ilmalla, jä rjestelmä ei toimi normaalilla tavalla.
• Kun peset autoa, älä kohdista korkeapaineista vesisuihkua kameraan tai kameran alueelle. Muuten seurauksena saatta a olla kameran toimintahäiriöitä.
• Jos kameraa käytetään loisteputken, natr iumvalaisimen, elohopeavalaisimen jne.
alla valot ja valaistut alueet saattavat välkkyä.
lÄlä anna kameraan kohdistua voimakkaita is kuja, sillä kameraan saattaa tulla toimin-
tahäiriö. Jos näin käy, tarkastuta autosi va ltuutetulla Lexus-jälleenmyyjällä tai -korjaa-
molla tai muussa ammattitaitoisessa ja hyvin varustetussa korjaamossa
mahdollisimman pian.
OM76198FI.book Page 214 Wedne sday, March 30, 2016 1:01 PM

215
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM76198FI

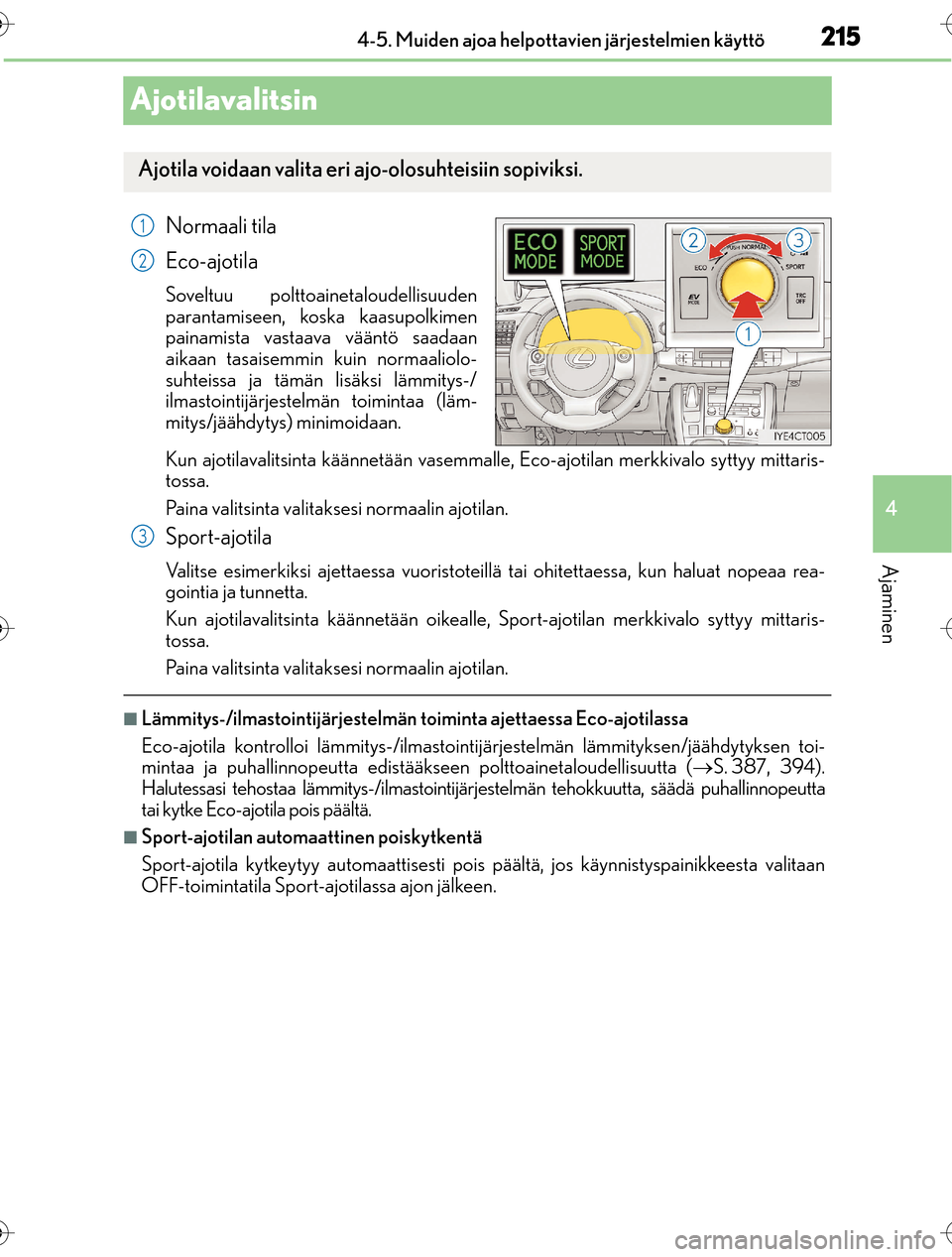

Ajotilavalitsin
Normaali tila
Eco-ajotila
Soveltuu polttoainetaloudellisuuden
parantamiseen, koska kaasupolkimen
painamista vastaava vääntö saadaan
aikaan tasaisemmin kuin normaaliolo-
suhteissa ja tämän lisäksi lämmitys-/
ilmastointijärjestelmän toimintaa (läm-
mitys/jäähdytys) minimoidaan.
Kun ajotilavalitsinta käännetä
än vasemmalle, Eco-ajotilan merkkivalo syttyy mittaris-
tossa.
Paina valitsinta valitaksesi normaalin ajotilan.
Sport-ajotila
Valitse esimerkiksi ajettaessa vuoristoteillä tai ohitettaessa, kun haluat nopeaa rea-
gointia ja tunnetta.
Kun ajotilavalitsinta käännet ään oikealle, Sport-ajotilan merkkivalo syttyy mittaris-
tossa.
Paina valitsinta valitaksesi normaalin ajotilan.
nLämmitys-/ilmastointijärj estelmän toiminta ajettaessa Eco-ajotilassa
Eco-ajotila kontrolloi lämmitys-/ilmastoint ijärjestelmän lämmityksen/jäähdytyksen toi-
mintaa ja puhallinnopeu tta edistääkseen polttoainetaloudellisuutta ( S. 387, 394).
Halutessasi tehostaa lämmitys-/ilmastointijärj estelmän tehokkuutta, säädä puhallinnopeutta
tai kytke Eco-ajotila pois päältä.
nSport-ajotilan automaattinen poiskytkentä
Sport-ajotila kytkeytyy automaattisesti pois päältä, jos käynnistyspainikkeesta valitaan
OFF-toimintatila Sport-ajotilassa ajon jälkeen.
Ajotila voidaan valita eri ajo-olosuhteisiin sopiviksi.
1
2
3
OM76198FI.book Page 215 Wedne sday, March 30, 2016 1:01 PM

2164-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

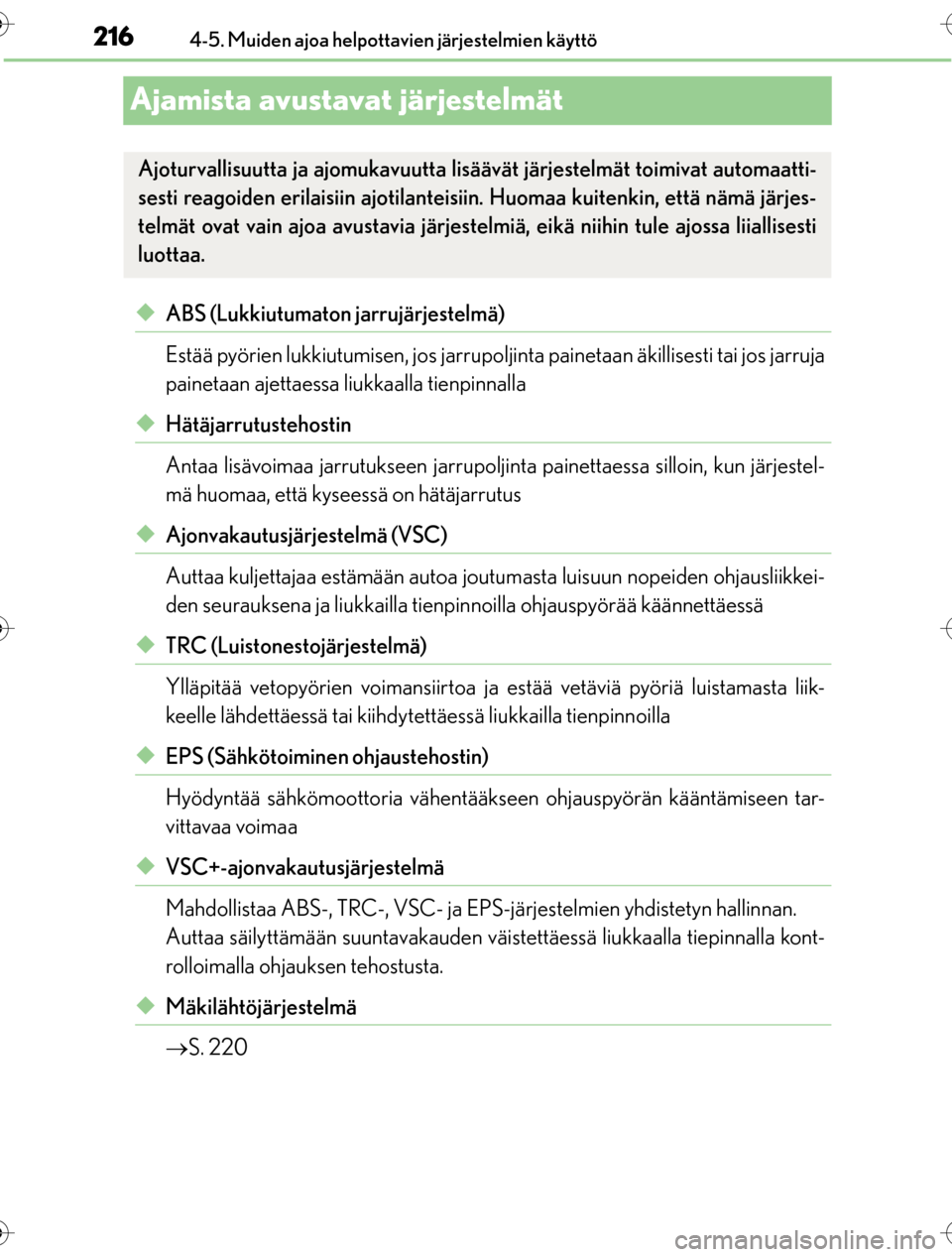

Ajamista avustavat järjestelmät
uABS (Lukkiutumaton jarrujärjestelmä)
Estää pyörien lukkiutumisen, jos jarrupoljinta painetaan äkillisesti tai jos jarruja
painetaan ajettaessa liukkaalla tienpinnalla
uHätäjarrutustehostin
Antaa lisävoimaa jarrutukseen jarrupoljin ta painettaessa silloin, kun järjestel-
mä huomaa, että kyseessä on hätäjarrutus
uAjonvakautusjärjestelmä (VSC)
Auttaa kuljettajaa estämään autoa joutum asta luisuun nopeiden ohjausliikkei-
den seurauksena ja liukkailla tienpinnoilla ohjauspyörää käännettäessä
uTRC (Luistonestojärjestelmä)
Ylläpitää vetopyörien voimansiirtoa ja estää vetäviä pyöriä luistamasta liik-
keelle lähdettäessä tai kiihdytettäessä liukkailla tienpinnoilla
uEPS (Sähkötoiminen ohjaustehostin)
Hyödyntää sähkömoottoria vähentääkseen ohjauspyörän kääntämiseen tar-
vittavaa voimaa
uVSC+-ajonvakautusjärjestelmä
Mahdollistaa ABS-, TRC-, VSC- ja EPS-järjestelmien yhdistetyn hallinnan.
Auttaa säilyttämään suuntavakauden väistettäessä liukkaalla tiepinnalla kont-
rolloimalla ohjauksen tehostusta.
uMäkilähtöjärjestelmä
 S. 220
Ajoturvallisuutta ja ajomukavuutta lisääv ät järjestelmät toimivat automaatti-
sesti reagoiden erilaisiin ajotilanteisiin. Huomaa kuitenkin, että nämä järjes-
telmät ovat vain ajoa avustavia järjestelm iä, eikä niihin tule ajossa liiallisesti
luottaa.
OM76198FI.book Page 216 Wedne sday, March 30, 2016 1:01 PM
